Устройство для измерения крутящего момента
Номер патента: 618663
Опубликовано: 05.08.1978
Авторы: Плотникова, Черный
МПК: G01L 5/24
...того, чтогаечный клгоч выполнен в виде секторного храцового механизма, зубчатый сектор которого с 51 зян с пружинОЙ посрслством гибкой тягиштока, а ось собачки устаоленя с возможностью перемен(ениядоль цяз(1, вь 1(лцсццого в корпусе конс.нтричц; осц з б 11 то о сектора.Г НЯ чертеже показано прсдлаасмос мст 1) 0 й СТ Е)С.,стрОРЕСТВО лля змерени 51 кутящсго момента содержит корпус 1, храповой сектор 2 с отверстием 3 под шпиндель гайковерта (гайку), собачку 4, ось 5 которой закреплена гайкой 6 с возможностью перемещения в пазу 7, выполненном в корпусе коегентричцо оси Кранового сектора, гиокую тягу 8, призму 9, шток 10, пружину 11,указатель 12, калу 13, которая гязме 1 неня ня коргусе, упор 14, поволок 16 ц гайку 16.Устройство работает...
Автоматический поршневой манометр
Номер патента: 618664
Опубликовано: 05.08.1978
Автор: Мягков
МПК: G01L 7/16
Метки: автоматический, манометр, поршневой
...ролика 6, ось вращения которого закреплена на втором рычаге 7, 2 зафиксированном на каретке 8, перемещаюшейся в направляющих 9 с помощью электродвигателя 10, редуктора и винтовой па"ры 11.На конце рычага 5 укреплена рамка 12 индукционного датчика 13, который используется в качестве нуль-индикатора. Сигнал от датчика 13 через усилитель 14 подается на электродвигатель 10 и сельсин 15, Натяжение пружины 16 можно изменять пропорционально вводимому коэффициенту 1 О (например, плотности морской воды).В рычаг 5 вмонтированы два подшипника 17, на одной оси 18 с которыми размещены подшипники 19, укрепленные в основании, На ось 18 с помощью рычага 20 передается вибрация с частотои 1 О - 20 гц,н15 от вибратора или через шестерню 21 ось 18...
Жидкость для манометра
Номер патента: 618665
Опубликовано: 05.08.1978
МПК: G01L 7/18
...охватывающего трубку. Перемещение уровня жидкости, а соответственно и поплавка при измерении перепада давления вызывает изменение индуктивности соленоида, что регистрируется вторичным прибором 1, 12.Недостатком указанного манометра является наличие магнитного поплавка, который ухудшает точность измерений в результате трения о стенки трубки и колебаний уровня его погружения в жидкость.Целью изобретения является повышение точности измерений.Эта цель достигается приромагнитной жидкости в качедля манометра.На чертеже схематически инометр, содержащий прозрачкатушку индуктивности 2 иную жидкость 3. Ферромагнит обладает магнитными свойствами, благодаря чему она выполняет роль сердечника индуктивной катушки 131.При перепаде давления...
Электретный датчик давления
Номер патента: 618666
Опубликовано: 05.08.1978
Автор: Петров
МПК: G01L 9/02
Метки: давления, датчик, электретный
...На чертеже представлен электретныи датчик давления.Электретный датчик давления смонтирован в герметичном корпусе 1, одна из стенок которого выполнена в виде мембраны 2. С внутренней стороны на мембрану 2 нанесен плоский электрет 3. На некотором расстоянии от него расположен противо- электрод 4, смонтированный на электромеханическом преобразователе 5. Электрический вход электромеханического преобразоо вателя 5 подключен к выходу генератора б,смонтированному в корпусе 1, в котором также расположен резонансный усилитель 7, настроенный на частоту колебаний электро- механического преобразователя. Вход резонансного усилителя 7 соединен с противо- электродом 4. Кабель 8 содержит провода вывода сигнала с резонансного усилителя 7 и ввода...
Струйный датчик отношения давлений
Номер патента: 618667
Опубликовано: 05.08.1978
Авторы: Власов, Дербенева, Егоров
МПК: G01L 15/00
Метки: давлений, датчик, отношения, струйный
...соединяют с источникомвысокого давления, например с выходным патрубком компрессора, а камеру - с источником низкого давления, например со входным патрубком, При этом измеряемой величиной является отношение выходного давления компрессора к входному.Размеры сопла питания выбраны так, чтопри определенном значении измеряемой величины струя газа вытекает из него со сверхзвуковой скоростью, а перед промежуточным соплом возникает скачок уплотнения.Когда промежуточное сопло с зоной скачка уплотнения попадает в зону разрежения давления газовой струи, давление в нем падает, вызывая уменьшение давления в приемнике полного давления, При увеличении 20 измеряемой величины давления в промежуточном сопле стабилизируется, и струя газа вытекает из...
Устройство контроля давления в шине колеса автомобиля
Номер патента: 618668
Опубликовано: 05.08.1978
МПК: G01L 17/00
Метки: автомобиля, давления, колеса, шине
...включена в схему автогенератора.Схема устройства изображена на чертеже, Катушка индуктивности 1, закрепленная на вращающейся части колеса, через э.пектроконтактный датчик 2 соединена с конденсатором 3, и, при замкнутых контактах датчика образует с ним колебательный контур 4.Катушка 5, закрепленная на неподвижной части колеса, включена в колебательный 5 контур автогенератора 6, Выход автогене618668 Формула изобретения Составитель О, Са Техред О, ЛуговаяТираж 1112 едактор Н, Самедо аказ 4252/37 ректор И. Гоксичдписное Министров ССтийд. 4/5Проектная, 4 НИИПИ Государственного комитета Совета по делам изобретений и отк 113035, Москва, Ж, Раушская н Филиал ППП Патент, г. Ужгород, улратора 6 подключен ко входу частотного детектора 7, выход...
Стробоскопический индикатор давления
Номер патента: 618669
Опубликовано: 05.08.1978
Авторы: Маляренко, Соложенцев
МПК: G01L 27/00
Метки: давления, индикатор, стробоскопический
...превышает 256.Целью изобретения является повышение точности индикаторной диаграммы.Поставленная цель достигается тем, что в устройство, содержашее датчик давления, соединенный с аналого-цифровым преобразователем, выход которого соединен с цифровым накопителем и датчик положения поршня, введен генератор импульсов запуска регистрации, один выход которого соединен с запускающим входои аналого-цифрового преобразователя, а другой - с первым входом цифрового измерителя временных интервалов, второй вход которого соединен с датчиком положения поршня, причем выход цифрового измерителя временных интервалов соединен с входом цифрового накопителя.На фиг. 1 приведена схема стробоскопического индикатора давления; на фиг. 2 - . - схема (циклограмма),...
Устройство для испытания машин ударного действия
Номер патента: 619636
Опубликовано: 15.08.1978
Авторы: Дементьев, Ледников, Николаев, Штаф
МПК: B25D 9/00, E21B 1/00, G01L 5/00 ...
Метки: действия, испытания, машин, ударного
...поршень со штоком, входящим в гидроцилиндр, при этом камера пневмоцилиндра между поршнем и корпусом сообщена с дросселем и с источником постоянной подпитки сжатым воздухом.На чертеже показано предлагаемое устройство, продольный разрез.В корпусе 1 устройства расположен гидроцилиндр 2, заполненный рабочим телом (жидкостью) 3, причем гидроцилиндр имеет скалку-плунжер 4. В корпусе выполнен пневмоцилиндр 5, в котором размещен поршень б со штоком 7, проходящим через стенку корпуса в полость гидроцилиндра 2 и воспринимающим удары рабочего тела 3, передаваемые от испытуемой машины. В ра, .; м;Эффи 619636 бочу 1 о камеру 8 пневмоцилиндра 5 из сети подается сжатый воздух, давлспие которого контролируется по манометру 9. 11 невмоцилиндр 5 имеет...
Устройство для измерения усилий
Номер патента: 619810
Опубликовано: 15.08.1978
Автор: Ярославцев
МПК: G01L 1/12
Метки: усилий
...обмоток 1 Ц; Х 1 и 16 соединейыс общей шиной,30.В предлагаемом устройстве. повышениеточности и стабильности измерения достигается стабилизацией пикового значенияскорости изменения магнитного потока всечении, охватываемом обмоткой питания10 и дополнительной обмоткой 11, юто.рая связана с ЭДС, наводимой в дополнительной обмотке 11 согласно законуФар адев40Е щ иф (1).е ,где дол ЭДС на выходе доцолвительной обмотки;Фдрпчисло Ви гков дополнитепьнзй 45 обмотки;3 Ф ит Я - скорость изменения магнитнолитго потока в сечении, охватываемом обмот; кой питания и дополнительной обмоткой, ЭДС выходной обмотки 166определя 50 ется по формуле:,у(г)где ФВ - число витков выходной обмотки;ж - угол поворота вектора магнитного потока под действием...
Устройство для измерения крутящего момента
Номер патента: 619811
Опубликовано: 15.08.1978
Автор: Заев
МПК: G01L 3/10
...с выхода усилите фля-ограничиици. 10 отствет по фазе. отимпульса с выхода усилителя-ограничителя 11. Велйчинв фазового сдвига про порциональна величине углового смещения дополнительных датчиков скорости 4, 8 относительно основных датчиков скорости вращения 6, 7, а следователь. но, пропорциональна величине единичного момента. Сигналы с выходов усилителей-ограничителей 8, 9, 10, 11 поступают на входы формирователя опорного фазового интервала 13, При напрввпинии вращения упругог 9 элемента 1, указанном на чертеже, входы сумматора по модулю два 18 подключены через устройся. во определения направления вращения 19 к выходам усилителей-ограничителей 8, 9, С выхода сумматора по модулю два 18 снимаются импульсы, длительность которых...
Компенсационная диафрагменная месдоза
Номер патента: 620844
Опубликовано: 25.08.1978
Автор: Заславский
МПК: G01L 1/02
Метки: диафрагменная, компенсационная, месдоза
...ая месдоза, общий вид.Она содержит корпус 1, Фланец 2,поршень 3, соединенные между собойдиафрагмой 4, клапанный механизм,имеющий седло 5 и,онтргайку б дляфиксации отрегулированного седла 5клапана в определенном положении,механизм настройки, содержащий червячную пару из зубчатого колеса 7,на валу 8 которого выполнен шлицевойвыступ 9 для неподвижного соединенияс седлом 5,и червячного винта 10,иконический Редуктор, ведомая шестерня 11 которого через шлицевую втулку 12 и Фланец 13 связана с контргайкой б. Привод конической пары осуществляется при помощи вала 14,Иесдоза работает следующим образом.Э уравновешенном состоянии внешних и внутренних сил клапанный механизм закрыт, диафрагма 4.при этом близка к конструктивно заданному нейтральному...
Способ определения качества электрического соединения, выполненного накруткой провода на штырь
Номер патента: 620845
Опубликовано: 25.08.1978
Авторы: Волков, Загацкий, Ковалевский
МПК: G01L 1/04
Метки: выполненного, качества, накруткой, провода, соединения, штырь, электрического
...величину момента накрутки провода на штырь, по отношению которых честве электрического сое судят о кадиненияЭкспериментально установлено, чткачество электрического соединения, ф выполненного накруткой провода наштырь (величина переходного сопротиления, величина усилия стягиванияНакрученного провода на штырь и наличие слома провода при раскруткесоединения), находится в определеннзависимости от соотношения предельного момента скручивания штыря имомента накрутки провода на штырь.Поотношению этих моментов можно судить о качестве электрического соединения. Способ может быть осуществлдующим образом.Предварительно опытным илиным путем определяют предельнымент скручивания штыря. Затемцессе накрутки провода на штырряют величину момента...
Динамометр к протяжным станкам
Номер патента: 620846
Опубликовано: 25.08.1978
Авторы: Бусел, Крицкий, Немировский, Розенберг
МПК: G01L 1/04
Метки: динамометр, протяжным, станкам
...на котором наклеены рабочие тензорезисторы 5, резисторы для температурной компенсации 6. Корпус устройства имеет также бурт шириной В.Снаружи корпуса установлена динамометрическая втулка 7, на наружнойповерхности которой размещен деФормирующий элемент 8Динамометрическая .втулка 7 концентрична наружной поверхности корпуса 1. Концентричность обеспечи620846 Филиал ПППг,ужгород, у атентф Проектн 3вается путем установки втулки по скользящей посадке на центрирующую шейку ,"диаметром 3 корпуса 1, На рабочем участке динамометрической втулки 7 шириной С наклеены Также рабочие 9 и компенсационные Ц 1 тензорезисторы.Втулка 7 может, перемещаться вдол оси корпуса 1. От поворота ее удер живает винт 11. Между буртом и торцом втулки 7 установлено...
Устройство для измерения усилий
Номер патента: 620847
Опубликовано: 25.08.1978
Авторы: Балыгин, Караваев, Сгибов, Семенов
МПК: G01L 1/22
Метки: усилий
...которых расположен на вогнутойстороне основного дугообразного упругого элемента, а другой - на выпуклойстороне дополнительного дугообразного упругого элемента.На Фиг. 1 представлено предлагаемое устройство для измерения усилий;на Фиг. 2 - схема включения тензореэистора в измерительные плечи мостовой схемы,устройство содержит корпус 1,силовоснринимающий 2 и силопередаю-.щий 3 элементы, двухопорную балку 4,основной 5 и .дополнительный 6 дугообразные упругие элементы с теизо620847 Формула изобретения ЦПИИПИ Заказ 4645/38 Тираж 1112 Подписное П ффПатент, г.ужгород, ул.Проектная 4 резисторами 7-14 Двухопорная балка 4 защемлена и пазах 15 и 16 по линиям действия опор 17 и прикладываемого усилий 18. Дугообразные упругие элементы 5 и б...
Способ автоматического цифрового измерения мощности
Номер патента: 620848
Опубликовано: 25.08.1978
Авторы: Гончарук, Дерфель, Чмутов
МПК: G01L 3/24
...на Формирующие устройства 4 и 5.Сигнал с магнитоупругого датчика угловой скорости б поступает на преобразователь аналог-частота 7 и цалее на устройство 8 вывода инфор, мации с вращающегося вала. Двоичный счетчик импульсов 9 зафиксирует число импульсов, пропорциональное мощности, передаваемой валом.Автоматическое цифровое измерение мощности предполагает подсчет числа счетных импульсов, период следования которых зависит от угловой скорости вращения вала за интервал времени, Формируемый в зависимости от величины деформации кручения валар что описывается выражением Я"-О)Тгде л - коэффициент пропорциональности;Ь 7 - время поцсчета импульсов)7 - период следования импульсов.При измерении мощности предлагаемыь способом время подсчета...

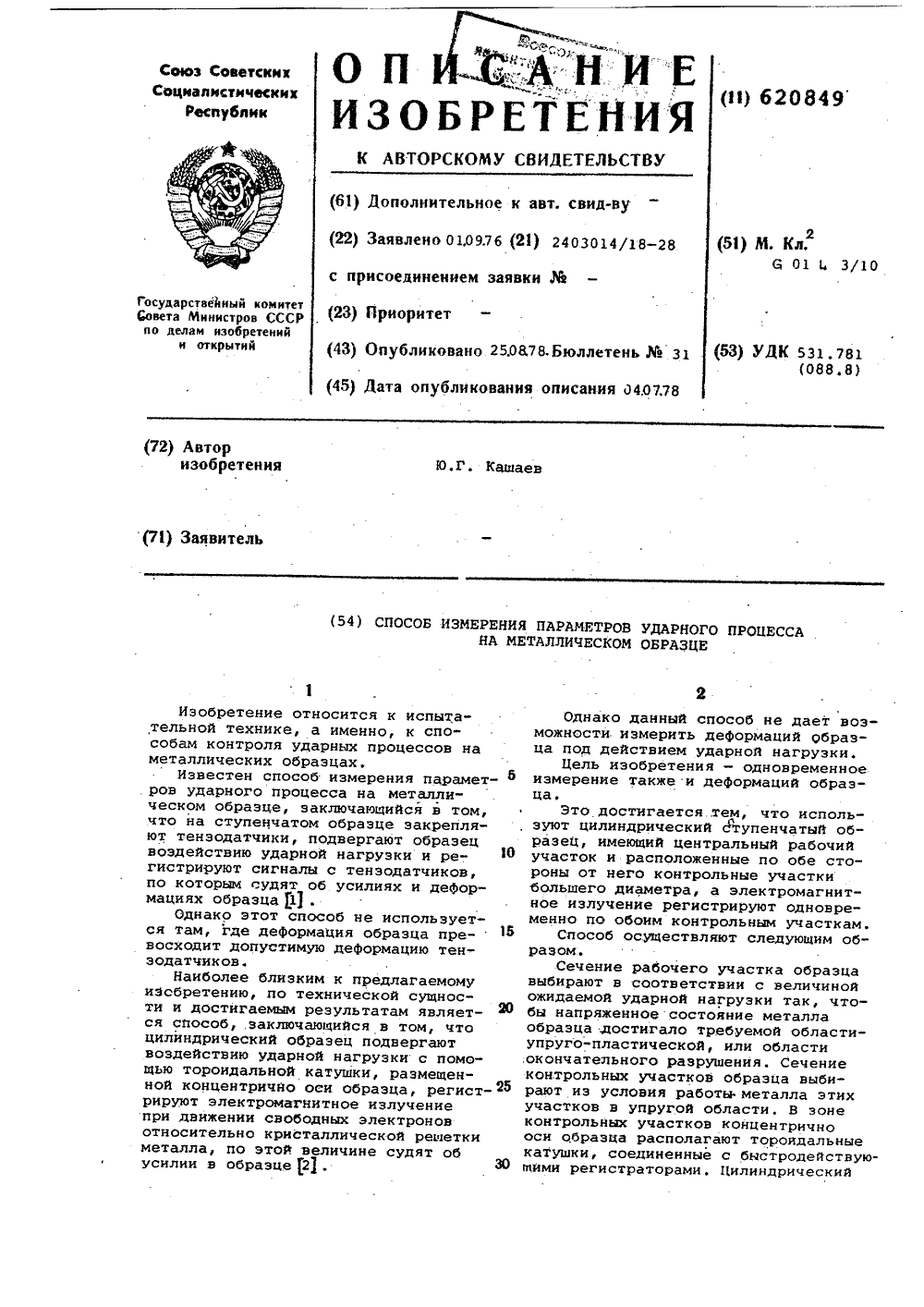

Способ измерения параметров ударного процесса на металлическом образце
Номер патента: 620849
Опубликовано: 25.08.1978
Автор: Кашаев
МПК: G01L 5/10
Метки: металлическом, образце, параметров, процесса, ударного
...в упругой области. В зоне контрольных участков концентрично оси образца располагают тороидальные катушки, соединенные с быстродействующими регистраторами. Цилиндрический620849 Формула изобретения Составитель А. БуткоРедактор С, Суркова . Техред О.Попович Корректор А,ВласенкоЗаказ 4645/38 Тираж 1112 ПодписноецНИИПИ Государственного комитета. Совета Министров СССРпо делам изобретений и открытий113035 Москва КРаушская наб. л. 45 Филиал ППП Патент, г. Ужгород ул. Проектная, 4 ступенчатый образец, имеющий центральный рабочий участок и расположенные по обе стороны от него контрольные участки большего диаметра,со стороны торца подвергают воздействию учарной нагрузки, например, путем подрыва слоя взрывчатого вещества на торце волновода,...
Устройство для определения давления в агрессивных средах
Номер патента: 620850
Опубликовано: 25.08.1978
МПК: G01L 7/02
Метки: агрессивных, давления, средах
...с регулятором 11, по положению датчика управляющим исполнительным механизмом 12, установленным на магистрали 13 нейтральной .среды. По каналу 14 подводят агрессивную среду. Сильфон бдатчик 9 и регулятор 11 функционально образуют преобразователь давления в перемеще620850 Составитель О, Гудков техред И Климко Ко адиректор А, Власе еЫтоЫ Н. КоэЗаказ 4645/38ЦЯИИПИ Гос ясноетров СССР 1112 тетаний и ушская Тир дарственного к по делам иэобр Москва ЖПовета Минткрытийабсид двод, ул. и 13035Филиал ПП Патент, и. Ужго оектная, 4:давлением нейтральная среда из каме" ры 2 перетекает в камеру 5, где образуется такое же давление. По ма, гистрали 13 через исполнительный механизм 12 поступает питание, например пневмопитание. В зависимости от знака...
Устройство для измерения нормального давления и касательного напряжения
Номер патента: 620851
Опубликовано: 25.08.1978
Автор: Дольников
МПК: G01L 7/02
Метки: давления, касательного, нормального
...формула изобретения 3касательного напряжения 4, якррь 5 и корпус 6.щМембрана, края котфр э акреплены в корпусе устройства, одновремвнно является якорем индуктивной системы, служащей для измерения нормального давления, и выполнена из Феррдмагнитного материала.Рабочая площадКа вместе.с перпендикулярным к ней стержнем выполнена Мз диамагнитного материала. Вторая система катушек, ось,которой направлена перпендикулярно к осй первой, служит для измерения касательного напряжения. Причем якорь второй системы выполнен в форме дичка, закрепленного на нижнем конце стержня рабочей площадки, совершающей колебательные перемещения под действием измеряемых сил вокруг точки закрепле" ния на мембране., Благодаря выбранному соотношению плеч 10:1, величйна...
Манометр
Номер патента: 620852
Опубликовано: 25.08.1978
Автор: Осипов
МПК: G01L 7/04
Метки: манометр
...элемент - мембрана установлена в корпусе и соединена с ним и с кольцом сваркой. В кольцо ввернуто основание.Плоская пружина с помощью опор шарнирно установлена одним концомна жестком центре мембраны, а другим на жесткой пластине.Пружинные опоры закреплены на основании с помощью сварки. Середина плоской пружины соединена с,основанием с помощью нсддерживающей пружины.Подвижный кронштейн крепи с помощью сварки к середине пл йЭ 6208 пружины, неподвижный кронштейн - к - основанию.В отверстиях подвижного и неподвиж. ного кронштейнов установлены цапфы стрелки.Работа манометра заключается в следующем. ВИзмеряемое давление воздействует на мембрану. Прогиб центра мембраны передается пружине, вызывая ее изгиб и перемещение подвижного...
Пьезометр
Номер патента: 620853
Опубликовано: 25.08.1978
Авторы: Ванжа, Леднев, Палагашвили
МПК: G01L 7/18
Метки: пъезометр
...выполнена иэ отдельных звеньев,. соединенных между собой.На фиг. 1 изображен пьеэометр в скважине, общий вид; на фиг. 2 узел 1 на фиг,1.Пьеэометр, располагаемый в скважине 1, включает собственно пьеэометрическую сборную трубу 2, оборудованную съемной крышкой 3, Пьезо-. метр имеет водоциемник 4, перфорированный участок трубы 1 и отстойник 5. Водоприемник 4 располагается между верхним б и нижним 7 тампонами.Тампоны закреплены на трубе при помощи сварки 8, Тампон состоит из двух шайб 9 с резьбой на внешней по" верхности, диаметр которой на 5-6 мм меньше диаметра скважины. Расстоянйе между шайбами 9-12 см. На резьбовую часть шайб надет эластичный резиновый манжет 10, закрепленный на шайбах 9 скрутками 11. Для раэжатия манжет 10...
Устройство для измерения давления
Номер патента: 620854
Опубликовано: 25.08.1978
Авторы: Баженов, Журавлев, Мурзин, Подругин, Филимонов
МПК: G01L 11/00
Метки: давления
...35ванной молекуле кислородаР - число Фарадея;ФР " парциальное давление кисглорода в сравнительнойсреде - воздухе;Р , парциальное давление кисглорода. в вакуумной системе,Парциальные давления кислородаРо и Р) можно выразить черезполные давления и объемные концен- трации 56 н г 40 Рб Рат Со2 гЯ50,.(3) есь Ратм - атмосфе Р - авлени р пе В ка быть ис электро тока. Дей основааемого устройстваи в рабочей камере б 5 ствие предл но на созда. 3 - диаметр соединительнойтрубки;Р - минимально возможное давминление вакуумной системою; Ро - давление при нормальныхусловиях;2 о - коэФФициент диФФузии принормальных условиях; н - выбранный или нормированный предел погрешности длвсего диапазона давлений, ьСо - максимальная разность концентраций в...
Электротермоанемометрический преобразователь перепада давлений
Номер патента: 620855
Опубликовано: 25.08.1978
Авторы: Перепелкин, Попов, Шкурко
МПК: G01L 13/00
Метки: давлений, перепада, электротермоанемометрический
...к устройству, происходит перетекание воздуха через воздухопроводный канал 1. Диафрагма 2 ограничивает его расход и через малое ее отверстие Формируется узконаправленная струяТак как вблизи обтекателя б поток воздуха должен быть близким к равномерному по всему сечению канала 1, после диафрагьы установлен рассекатель 4 струи воздуха. Обте, Гоксич факаз 4646/39ЦНИИБИ Гос1130 Тираж 1112 Подписноественного комитета Совета Министров ССделам изобретений и открытийИ сква 3-35 Ра ская наб . 4 5 Филиал ППП Патентф, г. Ужгород, ул. Проектн е б 20 катель 6 имеет центральное отверстие для формирования уэкенаправленной струи, которая охлаждает термистор 8 и зазор между образующей обтекателя и стенками воздухопроводного каналав по всему...
Предохранительное устройство для датчика давления
Номер патента: 620856
Опубликовано: 25.08.1978
МПК: G01L 19/06
Метки: давления, датчика, предохранительное
...мембраной с закрепленным на ней клапаном, перекрывающим отверстие, соединяющее корпус с датчиком.Колюбакина вич Ко ект Подписное омитета, Совета Мин етений и открытий 5 Рачинская наб. тров СССР ППП т,ород ф ул е Проектнаядавления, и перепускной канал соединяющий между собой полости корйуса, имеет клапан, который выполнен реверсивным, а перепускной канал расположен в корпусе клапана.На чертеже приведена принципиальная схема устройства. 5Устройство содержрт корпус 1, разделенный на две половины, которые герметично крепятся друг к, другу, В месте соединения половин на кольце 2 устанавливается эластичная,мембрана 3, 10 которая делит внутреннюю полость корпуса пополам. В центре мембраны имеется отверстие, в котором с двух сторон...
Нажимное устройство к стенду для испытания механизированных инструментов
Номер патента: 620857
Опубликовано: 25.08.1978
Автор: Келлер
МПК: G01L 25/00
Метки: инструментов, испытания, механизированных, нажимное, стенду
...звездочкой пильного аппарата. Устройство 13 переключения направления вращения приводов соединено через регулировочноесопротивление 18 с генератором 15 и включается тумблером 19. По аналогичной схеме происходит соединение привода 11 с генератором 15. Нагруэочный элемент снабжен регулируемой обратной связью, выполненной в виде соединения обмотки возбуждения (ОВ) генератора 15 через регулируемые сопротивления 20 (жестко присоединенные к раме 2) и 21 с балластным сопротивлением 16, и включаемой тумблером 22, Подвижный элемент сопротивления 20 связан с реверсивным приводом 12 через редуктор 23 и программный элемент 24, выполненный, например, в виде кулачкового механизма. Связь подвижного элемента сопротивления 20 с приводом 11...
Устройство для измерения давления штанги троллейбуса на контактный провод
Номер патента: 621977
Опубликовано: 30.08.1978
Автор: Зайниев
МПК: G01L 1/04
Метки: давления, контактный, провод, троллейбуса, штанги
...планки 17 и 18 с П-образными держателями 19 и 20. К держателям крепятся за 621977хваты для контактного провода в виде клеммных зажимов 21 и 22, с помощью которых корпус установлен на контактном проводе, Для предварительной регулировки и подстройки измерителя перемещений служат регулируемые упоры 23 и 24, Ось 2 установлена на подшипниковых узлах 25 и 26, укрепленных на изоляционной планке 17 корпуса. Планка 1, одновременно выполняющая роль отрезка контактного провода, электрически соединена с ним посредством гибких проводов 27 и 28. Устойчивость конструкции обеспечивается с помощью изоляционной планки 29, связывающей корпусы двух аналогичных устройств на обоих контактных проводах, и растяжек 30 и 31, укрепленных на опорах контактной...
Способ определения проскальзывания временной передачи генератора двигателя внутреннего сгорания
Номер патента: 621978
Опубликовано: 30.08.1978
Авторы: Бобков, Дунаев, Колчин, Першин
МПК: G01L 5/04
Метки: внутреннего, временной, генератора, двигателя, передачи, проскальзывания, сгорания
...режима максимальных угловых ускорений коленчатого валадвигателя, при котором создается наибольшая эксплуатационная нагрузка на ременную передачу. технической сущоснованный на ким с еленин частот двигателя ии генератора ля 12,ы и трудоем опред ора и ращения валов генерат ри электрическом наг свободном разгоне дИзвестные способы ружен вигате сложи ки Цель изобретения- ости проверки ременн оров двигателей внутр ние трудоемедачи генерасниж нн горания,. 2 Изобретение относится к области технического диагностирования двигателей внутреннего сгорания и может быть использовано для оценки технического состояния ременной передачи привода генератора при автоматизированном диагностировании автомобилей, тракторов, зерн уборочных комбайнови...
Приемник полного давления
Номер патента: 621979
Опубликовано: 30.08.1978
Авторы: Бабак, Гладких, Накорчевский, Чернов
МПК: G01L 7/00
Метки: давления, полного, приемник
...конт. рольно-измерительной техники, в частности к приемникам полного давления жидкости или газа.Известны приемники полного давления, выполненные в виде гидрометрической трубки, в канале которой установлен чувствительный элемент 1).Известны также приемники полного давления, содержащие полый цилиндрический корпус с приемным отверстием в торце и установленные внутри корпуса мембрану и чувствительный элемент 2).Известные приемники пе позволяют проводить измерения распределения полного давления по фазам многофазного потока проводящей жидкости. Полное давление в этом случае оказывается усредненным по всем фазам, и точность измерений уменьшается.С целью повышения точности измерений в многофазном потоке проводящей жидкости на торце корпуса...
Манометр
Номер патента: 621980
Опубликовано: 30.08.1978
МПК: G01L 7/20
Метки: манометр
...соединения капилляра и штуцера уплотнено. Внутри капилляра со стороны запаянного концанаходится воздушная полость 5, которая15 ограничена столбиком жидкости 6. В столбике жидкости по обе стороны от перегибанаходятся два указателя; указатель максимального давления 7 и указатель минимального давления 8, которые могут свободно0 перемещаться.Манометр работает следующим образом.Располагают манометр коленом вверх,так, чтобы столбик жидкости в каждой ветви занял вертикальное полокение, При этом5 оба указателя под действием силы тяжестиопускаются до тех пор, пока не коснутсяменисков, ограничивающих столбик жидкости.После этого манометр располагают так,0 чтобы столбик жидкости занял горизон621980 15 Формула изобретения Составитель Т....
Демпфер для датчиков давления
Номер патента: 621981
Опубликовано: 30.08.1978
Авторы: Буйлов, Горохов, Таршиш
МПК: G01L 19/06
Метки: давления, датчиков, демпфер
...гасит пульсации к ролируемого давления, позволяя спим точные показания с манометра 1. При изменении величины контролируемого давления значительное гидравлическое сопротивление дросселя 3 вызывает перепад давления между полостью манометра 1 и полостью контролируемого давления 2, Под действием этого перепада давления открывается один из обратных клапанов: при повышении контролируемого давления открывается клапан 5, при снижении контролируемого давления открывается клапан 6. При этом манометр 1 сообщается с полостью контролируемого давления 2 не только через дроссель 3, но и через байпасную магистраль 4, имеющую малое в сравнении с дросселем 3 гидравлическое сопротивление, вследствие чего выравнивание давления в полостях 1 и 2...
Сигнализатор засорения фильтра
Номер патента: 621982
Опубликовано: 30.08.1978
Автор: Суворов
МПК: G01L 19/12
Метки: засорения, сигнализатор, фильтра
...2 с кольцевой проточкой 10, которая через канал 11 соединена с полостью электроконтактного датчика 6, установленного снаружи корпуса 1. Полость проточки 10 соединена каналом 12 с дренажом. Для поддержания поршня 2 в нижнем положении при отсутствии перепада давлений в корпусе 1 установлена пружина 8. Настройка перемещения поршня 2 на необходимый ход произво дится с помощью регулируемого упора 9,Регулировка сигнализатора на необходимый перепад давления производится путем изменения начального сжатия пружин 8 с помощью регулировочного винта 4, Для ис ключенпя возможной утечки рабочей среды со стороны входа 13 и выхода 14 фильтря в полость проточки 10 на поршне 2 установлены уплотнительные кольца 3.Сигнализатор работает следующим обра...
