Номер патента: 1490509

Опубликовано: 30.06.1989

Авторы: Сипунов, Скляров, Цыганков

МПК: G01L 3/14, G01L 3/20

Метки: моментомер, роторный

...силоизмеритель 12, 40выполнен разъемным и состоие из двухчастей, Камеры гидравлического силоизмерителя 12 соединены между собойканалами 20 и 21. К каналу 21 присоединен штуцер 22, сообщающийся через 45трубопровод 23 со вторичным прибором 24.Роторный моментомер работает следующим образом.Перед работой гидравлическую систему роторного моментомера заполняютрабочей жидкостью с некоторым начальным давлением.При включении ротора усилие отприводного механизма через звездочку 6 или фланец 8 передается на ведущую полумуфту 5, а затем через шариковую шпонку 4 - на гайку 3 шариковинтового механизма 2. За счет момента вращения и шариковинтового механизма 2 воэникает осевое усилие, пропорциональное крутящему моменту. Всвою очередь...

Номер патента: 1490510

Опубликовано: 30.06.1989

Авторы: Василенко, Вашкевич, Папушой, Чижденко

МПК: G01L 3/24

Метки: двигателей, мощности

...поступление через нее импульсов с выхода генератора 18 импульсов на вход счетчика 15.Приемопередатчик 2 излучает через антенну 1 электромагнитный сигнал на вибрируемый корпус работающего двигателя и принимает отраженный сигнал, В демодуляторе 3 выделяются составляющая сигнала, вносимая вибрирующим корпусом двигателя в отраженный сигнал, частота которого пропорциональна частоте вращения вала.Демодулировацный сигнал поступает на входы первого 4 и второго 5 узкополосных фильтров, которые настроены на составляющие Г и Г , соответствующие заданным частотам вращения вала, равные Ии М , В процессе разгона двигателя частота вибраций корпуса возрастает и наступает момент, когда в отраженном демодулированном сигнале появляется составляющая с...

Номер патента: 1490511

Опубликовано: 30.06.1989

Авторы: Бижанов, Мачихин, Оспанов, Попелюшко

МПК: G01L 1/04, G01L 5/00

Метки: резания, составляющих, усилия

...(кусками) материала, подлежащими дроблению, резцедержатель 1 и каретки 3 иЬ под действием пружин приводятся квибрации по трем взаимно перпендикулярным осям координат, При этом с тензодатчикон, закрепленных на упругих элементах, - снимают показаниясоставляющих сил резания, 1 э,п, ф-лы,4 ил. ренней стенке каретки 4 по направлению касательной к ротору 20, а пазы 19 роликов 16 выполнены по внутренней стенке корпуса 2 по направлению нормали к ротору 20.К реэцедержателю 1 прикреплены противорежущие элементы 21, взаимодействующие с режущими элементами 22 ротора 20. Противорежущие элементы 21 резцедержателя 1 выходят в зону силового взаимодействия с режущими элементами 22 ротора 20 через окно 23 в корпусе 2, С целью предотвращения...

Номер патента: 1490512

Опубликовано: 30.06.1989

Авторы: Иванов, Студеникин

МПК: G01L 7/18

Метки: манометр

...для измерения давления в масляных средах.Цель изобретения - повышение точности измерения давления в масляной среде путем создания на поверхности рабочей жидкости защитной пленки и исключения пограничного смешинания измеряемой среды с рабочей жидкостью.На чертеже изображен предлагаемый манометр. 15Манометр содержит У-образную труб, ку 1, которая заполнена рабочей жидкостью 2 и измеряемой средой 3 и соединена посредством гибкого шланга 4 с объемом, содержащим измеряемую сре , ду. Рабочую жидкость 2 и измеряемую среду 3 разделяет поверхностно-активное нещестно (ПАВ) 5, введенное в канал трубки 1 со стороны шланга 4 и образующее на поверхности рабочей 7 кидкости 1 защитную пленку.В качестве ПАВ 5 используют известные составы для...

Номер патента: 1490513

Опубликовано: 30.06.1989

Автор: Нуриев

МПК: G01L 11/00, G01L 9/04

Метки: давления, кристаллов, льда, моделируемой, растущих, среде

...равновесие с переохлажденной тонкой прослойкой водыв зазоре эксперименты прекращают,а возникшее при этом боковое радиальное давление в цилиндре и есть искомое Кристаллизационное давление льда.Переход от относительных тангенциальных деформаций, т.е. от показанийтензорезисторов к соответствующим имдавлениям, осуществляют по тарировочной зависимости, полученной при калибровке идентичных цилиндров путем создания в них гидростатическогодавления. Составитель А,СоколовскийТехред А, Кравчук Корректор Л,Бескид Редактор А.Ревин Заказ 3744/47 Тираж 789 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г,ужгород, ул,...

Номер патента: 1490514

Опубликовано: 30.06.1989

Автор: Игнатьев

МПК: G01L 9/04

Метки: давления, датчик

...кг/см, и вследствие адгезии жестко связывает между собой пластины 1 и крышки 4, то модуль упругости всего датчика давления также приобретает примерно такую же величину. 76,5-79,5 0,3-0,5,Редактор А.Ревин Заказ 3744/47 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат Патент", г,Ужгород, ул. Гагарина,11 Изобретение относится к измерительной технике и может быть использовано для измерения нормальных составляющих давления в горячем асфальтобетоне при его уплотнении, а также5в различных сыпучих и грунтовых средах.Цель изобретения - повышение точности эа счет увеличения модуля упругости датчика давления,На чертеже...

Номер патента: 1490515

Опубликовано: 30.06.1989

Авторы: Васильев, Тихонов

МПК: G01L 9/04

Метки: давления

...на датчик статических или медленно меняющихся температур, когда температура по длине стержневого упругого элемента распределяется равномерно, тензореэисторы 4 и 6 находятся практически в одинаковых температурных условиях, В этом случае падения напряжения на этих тензорезисторах равны: как без нагрузки (давления), так и при действии нагрузки, поскольку тензорезисторы 4 и 6 воспринимают одинаковую деформацию одного знака (они расположены перпендикулярно продольной оси стержневого упругого элемента). Таким образом, при статических или медленно меняющихся температурах, когда градиент температуры по длине стержневого упругого элемента равен нулю, с выхода усилителей 14 и 15 на сумматор 16 подается одинаковое напряжение. Сумматор 16...

Номер патента: 1490516

Опубликовано: 30.06.1989

Авторы: Маловичко, Ярхо

МПК: G01L 11/00

Метки: параметров, струи

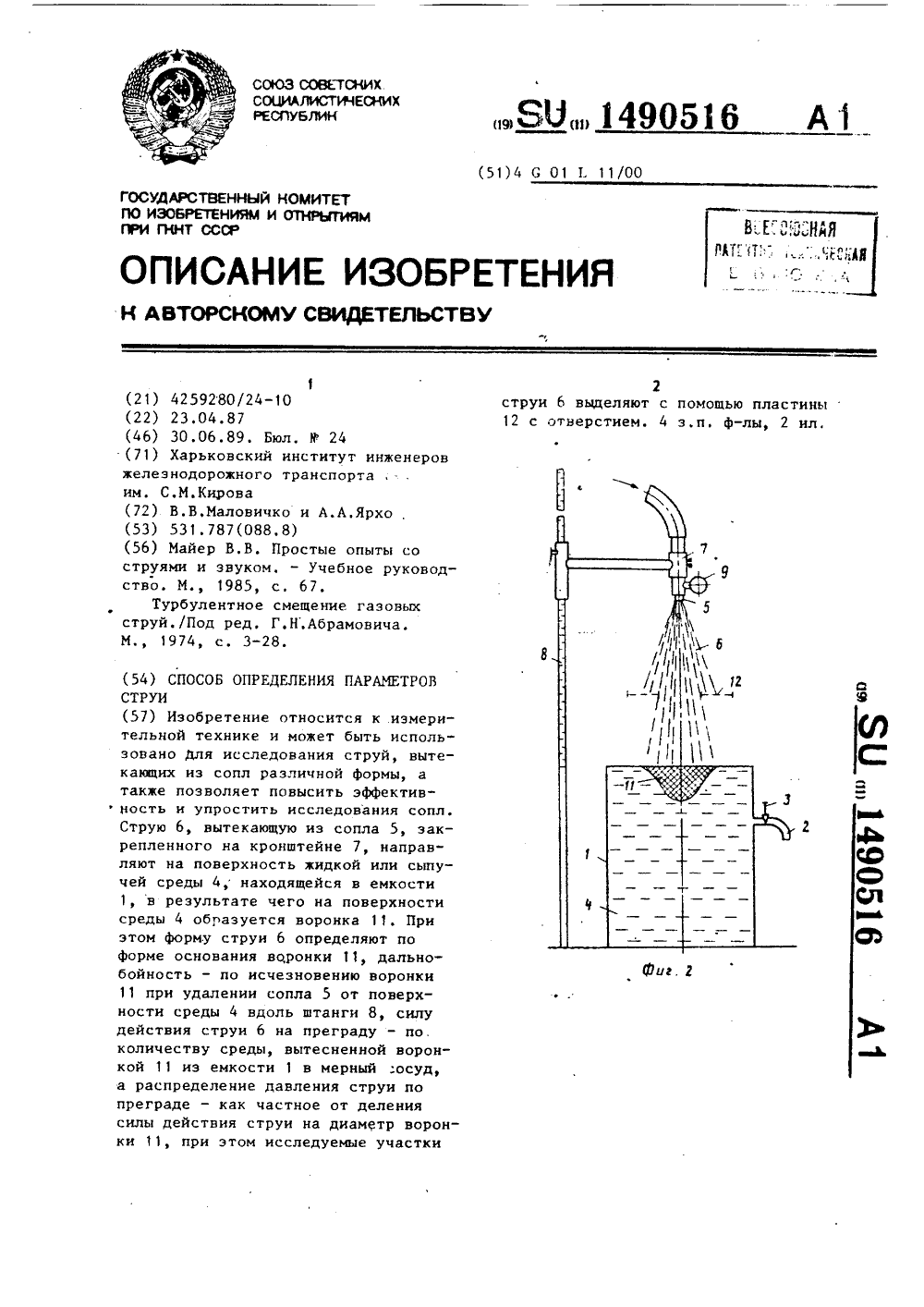

...определяют по размерам и конфигурации воронки в жидкости и по количеству вытесненной жидкости. Способ позволяет также определять воздействие струи на преграды, расположенные как перпендикулярно, так и под углом к исследуемой струе.С целью ускорения процесса исследования сопл (ускорения вытеснения из емкости воды) емкость 1 может наттолняться до краев (фиг. 2). Вэтом случае количество жидкости, вытесненной при подаче на нее струи воздуха, определяют путем измерения количества жидкости, которую доливают в емкость 1 до первоначальногоуровняПри изменении условий исследования потока (температуры, давления потока, расстояния сопла от поверхности жидкости и др.) или при определении сравнительной эффективности различных сопл сжатый воздух...

Номер патента: 1491956

Опубликовано: 07.07.1989

Авторы: Андреев, Караганов, Соченьков

МПК: E02D 1/00, G01L 7/02

Метки: грунте, напряжений

...Отношение диаметра диафрагмы 3 к ее толщине составляет 8: 1 для обеспечения минимально необходимой и надежной фиксации изменения голографического сигнала (для гелио-неонового лазера)1 О 15 20 25 30 35 40 45 50 55 3 .14Изобретение относится к строительству и инженерной геологии и предназначено для измерения напряжений в массиве грунта.Цель изобретения - повышение точности измерения. Устройство работает следующим образом.При отсутствии избыточных напряжений в грунте производится запись уровня имеющихся в грунте (например, природных) напряжений, При этом пучок света, генерируемого лазером, попадает на делитель 10 и разделяется на опорный и предметный пучки. Опорный пучок, пройдя коплиматор 11, освещает экран 13. Предметный пучок после...

Номер патента: 1492228

Опубликовано: 07.07.1989

Авторы: Завражнов, Ким, Панов, Фендер, Юрченко

МПК: G01L 1/22, G01L 5/13

Метки: агрегатов, динамометрирования, навесных, рамка, сельскохозяйственных, тензометрическая

...Ь между боковымигранями тенэоколец 9 (фиг, 3),При таком расположении шарниров8 и кронштейнов 5 в дна раза уменьпод нижними гранями последних, При этом расстояние 1 между осями отверстий А и Б меньше или равно расстоянию Е между боковыми гранями тензоколец 9, При движении агрегата составляющие силы сопротивления машины передаются через упругие элементы. Девять мостовых схем соединения тензодатчиков (по три на каждом упругом элементе) позволяют измерить продольную, поперечную и вертикальную составляющие силы сопротивления машины в каждой иэ трех тяг трактора 15 по отдельности. 3 ил,шается расстояние между навесной ма-шиной и трактором по сравнению спрототипом, что дает возможность не25 менее чем в 2 раза снизить погрешность...

Номер патента: 1493452

Опубликовано: 15.07.1989

Автор: Ланщиков

МПК: B25B 21/00, G01L 5/24

Метки: контрольно-тарировочный, стенд

...протарированы в единицах силы), В отверстие стакана 29 устанавливают хвостовик ЗО динамометрического клю" ча или рабочей головки гайковерта (в зависимости от режима рабочего стенда), включают питание мостовых схем тензодатчиков и тахометра.Стенд может работать в двух режимах.1, Режим испытаний резьбовых соединений (статический). 10 15 20 25 30 40 45 50 55 От динамометрического ключа крутящий момент через стакан 29, накидкой ключ 31 передается на испытываемый болт 5 и расходуется на преодоление моментов сопротивления в резьбовой части болта 5 и гайки 6, а также на торце под головкой испытываемого болта 5 и сменной втулкой 19.Момент на торце (И ) испытываемого болта 5 возникает от взаимодействия опорной головки последнего исменной...

Номер патента: 1493454

Опубликовано: 15.07.1989

Авторы: Губенко, Моисеев, Сибогатов, Тарадай

МПК: B25B 23/14, G01L 5/24

Метки: затяжки, резьбовых, соединений

...момента на гайке с моментом М, При достижении текущим моментом значения М микропроцессор 2 Фиксирует этот момент, присвоив ему индексФ(М, = М ),. и соответствующий емуугоп поворота гайки ( Ч 1). далее с интервалами, равньп 5 и д, запоминаются еще несколько например, четыре) значений моментов и соответствуюп;их им углов поворота гайки М и 41 цМ 1 г и Ч+г 1 М 1+з и Ю 15 Ъ ф 1 ф 4 ЧФ 4 фТеоретически отношение приращения угла поворота гайки к приращению момента на гайке на участке прямо пропорциональной зависимости М = = Г(Ц 1) должно оставаться постоянным, Практически в результате колебанийзначений коэффициентов трения в процессе затяжки на линейную часть зависимости М = Г(Ц 5) накладываются11 11помехи , т.е. эти отношения длякаждого...

Номер патента: 1493885

Опубликовано: 15.07.1989

Авторы: Бреславский, Лукашин, Шрайбман

МПК: G01L 1/04

Метки: динамических, испытаний, концов, кручения, подрезки, полуавтомат, пружин

...привод от цилиндра 23.Полуавтомат для динамических испытаний пружин кручения и подрезки их концов работает следующим образом,Пружина на позиции загрузки укладывается на ложемент 3 ротора 2. Отогнутые концы пружины 10 попадают соответственно один конец н паз цД" шпинделя 5, другой в паз вкладыша 4. При этом конец пружины, находящийся в пазу вкладыша 4 оказывается закрепленным неподвижно, а кснец пружины. находящейся в пазу "Д" шпинделя 5, может поворачиваться вместе со шпинделем 5 на определенный угол при динамическом испытании (угол задается характеристикой пружины, указанной в чертеже пружины). Механиз 6 149 мом поворота ротора, имеющим привод от цилиндра 23, ротор 2 поворачи" вается. При этом пружина 1 О, находящаяся на позиции...

Номер патента: 1493886

Опубликовано: 15.07.1989

Авторы: Булавин, Зубков, Кузнецов, Писцов

МПК: G01L 1/02, G01L 1/08

Метки: датчик, напряжений, нормальных

...Полученные значения компенсирующего давления должны практически совпадать, а в случае небольшой разницы в качестве результата выбирается среднее арифметическое. Если же размыкания контактов 4 и 5 не происходит до полного сброса давления Р, , значит на площадку действует сжимающее на- пряжениеД .В этом случае магистраль 16 сообщается с атмосферой, а компенсирующее давление подается в магистраль 17. Аналогично предыдущему случаю регистрируют величину компенсирующего давления Р в момент замыкания и размыкания контактов 4 и 5 и вычисляют результат, только измерения ведут при постепенному увеличению давления Рц до момента срабатывания, а затем при его уменьгении. Измерение заканчивается сбросом давления Р и подачей максимального давления...

Номер патента: 1493887

Опубликовано: 15.07.1989

Авторы: Бобровник, Довнар, Николаенко, Скойбеда

МПК: G01L 3/14

Метки: крутящего, момента

...с пазом 17,выполненным в водиле 4, а связь части 13 с кольцом 14 выполнена в нидестержня 18, установленного в хвостовичок 19 части 13 и отверстия 20 кольца 14.Измеритель крутящего момента выпол 55нен например, в виде, стрелки 21, установленной на неподвижной опоре 22и взаимодействующей одним концом 23с пазом 24 кольца 14, при этом другой гой ее конец 25 снабжен индикатором поворота 26, Возможна электрическая система преобразования линейного перемещения кольца 14 в контролируемую величину. 1 ил. конец 25 снабжен индикатором 26 поворота. Возможна и электрическая система преобразования линейного перемещения кольца 14 в контролируемуювеличину,Устройство для измерения крутяще- .го момента работает следующим образом,Устройство...

Номер патента: 1493888

Опубликовано: 15.07.1989

Авторы: Корнев, Локшин, Пономарев, Пугачевский

МПК: G01L 5/04

Метки: гибкого, движущегося, натяжения, органа

...например графойостроители Н. Устройство посредствомстойки 13 крепится на устье скважины 14 (фиг.1).Устройство монтируется и работаетследующим образом,Для монтажа устройства отвинчивают гайки с одной стороны четырехэвенника опорной рамы и с осей 7-10 снимают этот четырехзвенник. Затем устройство устанавливают на тяговом органе 5 путем завода двух направляющих роликов 4 с одной стороны тягового органа 15, а нажимного ролика 3 -с другой его стороны (фиг.1). Приэтом в случае необходимости направляющие ролики 4 сдвигают навстречу другдругу вращением нажимного винта 11.Далее ранее снятый с одной сторонычетырехзвенник устанавливают на своеместо, закрепляют гайками, и устройство для контроля присоединяют кстойке 13 устья скважины 4. После...

Номер патента: 1493889

Опубликовано: 15.07.1989

Авторы: Картовенко, Кочетов, Крылов, Петров, Полухин

МПК: G01L 5/16

Метки: динамических, нагрузок

...соединены с входом управления активных виброизоляторов-позиционеров.а Устройство работает следующим образом,Станок 1, генерирующий динамические нагрузки через датчики 2-5 силывоздействует на промежуточное основание 6, С обратной стороны на промежуточное основание воздействуют однокомпонентные активные виброиэоляторыпозиционеры 7,8,9. Позиционированиеосуществляется только по одному направлению (вертикальному) следующимобразом сигналы с датчиков 11,12,13параметрсв абсолютного линейного перемещения, которыми могут служить,например, приборы сейсмического типа(акселерометры, датчики перемещений),поступают на преобразователи 14,15,16 сигналов датчиков, которые формируют сигнал, необходимый для управления активными...

Номер патента: 1493890

Опубликовано: 15.07.1989

Авторы: Бондарь, Козеев

МПК: G01L 9/04

Метки: питания, полупроводникового, раздельными, тензопреобразователя, цепями

...меньшими 1-2 мкм, связано с большими трудностями, т.е, необходимо очень сложное и дорогостоящее оборудование для создания фотошаблонов и металлической разводки.Толщина диэлектрической подложки 1, например сапфировой, определяется толщиной исходной КНС пластины, изготавливаемой промышленностью, и составляет от 0,2 до 0,4 мм.Затем к токовым контактам 3,4 подключают источник 7 постоянного тока (фиг.4). Выходной сигнал, пропорциональный величине прикладываемой механической нагрузки, должен измеряться вольтметром 8 на выходных контактах 5,6.При пропускании тока через контакты 3,4 при нулевой механической на - груэке на выходных контактах 5,6 возникает начальный сигнал. Этот сигнал обусловлен либо не перпендикулярным расположением...

Номер патента: 1493891

Опубликовано: 15.07.1989

Автор: Пустовит

МПК: G01L 23/10, G01L 9/08

Метки: давления, датчик

...открытиям при ГЕНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, )1 Изобретение относится к измерительной технике и предназначено дляизмерения переменных давлений в жидких и газообразных средах.Целью изобретения является повышение точности.На чертеже изображен датчик, общий вид, разрез,Датчик состоит иэ корпуса 1 с мембраной 2, в котором размещены цилиндрический силопередающий элемент 3(подушка), контактирующая с мембраной, и прижатые к другой стороне подушки 3 пьезоэлектрические диски 4с установленными между ними токосъемами 5, втулка 6, изолирующая ихот корпуса 1 кольцо 7 и винт 8, Подушка 3 изготавливается иэ теплоизолирующего материала, например керамики или...

Номер патента: 1493892

Опубликовано: 15.07.1989

Авторы: Василенко, Колесник, Сорокопут

МПК: G01L 9/08

Метки: давления

...14 и 15 ичастота колебаний в кольце из смесителей 9,10 и усилителя 1 изменяетсясоответственно величине упомянутогофазового сдвига. Частотомер 12 зафиксирует это изменение частоты, по которому можно определить измерение измеряемого давления.Однако частота автоколебаний вкольце из смесителей 9,10 и усилителя 11 зависит не только от сдвигафаэ между сигналами на входах смесителей 9 и 1 О, но и от величины амплитуды сигнала на выходе усилителя 11, которая зависит от амплитудсигналов на выхоцах смесителей, Вто же время при изменении давления,приложенного к резонаторам 2 и 2,изменяется амплитуда сигнала, снимаемого с дополнительного электрода 4 .При отсутствии в схеме устройства амплитудного детектора 13 и аттенюаторов 14 и 15...

Номер патента: 1493893

Опубликовано: 15.07.1989

Автор: Смехов

МПК: G01L 9/10

Метки: давления, измерительный

...изобретения является повышепе точности измерений зд счет стабилиздции теплового режима катушки силовой компенсации.д чертеже представлена схема преобразователя,Изувертельый преобразователь давления содержит чувствительный элемент (сил.фо) 1, рьчаг 2, индикатор 3 рассогласования, усилитель 4,катушку 5 силовой компенсации, выполненную двойным проводом в видедвух обмоток 6,7, находящихся в магнитном лоле постоянного магнита 8,квддрдторь 9,10, сумматор 11, элемент 12 срдвнея, источник 13 опорного напряжсния и доиолните;.ьньй усилитель 14,Чувствтелььй элемент 1 связан срычагом 2, на которо:1 закреплены индикатор 3 рдссоглдсовдния и катушка 5 силовой компенсации, Усилитель 4 нулю и усилие компенсации отсутствует. При подаче давления на вход...

Номер патента: 1493894

Опубликовано: 15.07.1989

Автор: Игнатьев

МПК: G01L 9/10

Метки: грунта, давления, датчик

...так как уменьшается ее магнитный поток, иэ-за возрастания вихревых токов, наводимых вкрьппке 7, магнитный поток которых направлен встречно магнитному потокуобмотки 3. Так как сжатие схватывающегося раствора 5 соответствует области его упругих деформаций с линейной зависимостью "нагрузка-деформация, то разность полных сопротивлений обмоток 2 и 3, измеренная с помощью мостовой схемы, будет пропорциональна измеряемому давлению.Схватывающийся раствор 5 имеет относительно контролируемой среды большой модуль упругости и за счет его адгезии с крышками 6 и 7 и основаниями корпуса 1 датчик также приобретает большой модуль упругости, а дифференциальный способ измерения обеспечивает достаточную для последующих преобразований чувствительность.Так...

Номер патента: 1493895

Опубликовано: 15.07.1989

Автор: Миняев

МПК: G01L 11/00, G01L 7/12

Метки: давления, датчик

...коробки.Датчик состоит из корпуса 1, вкотором размещена мембранная коробка 2, состоящая иэ двух половин,герметично скрепленных по контуру, Ее 15боковая стенка 3 выполнена выпуклойи имеет в течении полукруглую форму,а по обе стороны размещены плоскиемембраны 4. Скрепленные между собойоснования половин образуют полуторовое основание э мембранной коробки,В корпусена его внутренней поверхности выполнены проточки 6 с образованием кольцевых выступов 7 сдвух сторон мембранной коробки. Мембранная коробка шарнирно установленана выступы и контактирует с ними поокружности, Последние представляютсобой места узлов стоячей волны собственных пзгибных колебаний мембранной коробки 2, Места касания выступов могут быть сплошными линиями илипрерывистыми,...

Номер патента: 1493896

Опубликовано: 15.07.1989

Автор: Левин

МПК: G01L 1/10, G01L 11/00

Метки: высокотемпературного, давления, датчика, струнного

...превышающее ца 5-103 заданное начальное50 натяжение Рк. Параллельно плоскости струны с зазором 0,15-0,20 мм уста. наваливают электрод и с его помощью возбуждают колебания струны на резонансной частоте ц измеряют частоту этих колебаний. Потом датчик нагревают до температуры, при которой в материале струны возникают явление зовацо при изготовлении высокотемпературных струнных датчиков давления.Целью изобретения является повышение точности датчика в условиях действия на него высоких температур за счет уменьшения температурной по- погрешности. 1 ОНа чертеже представлена конструктивная схема высокотемпературного струнного датчика давленияДатчик состоит цэ манометрической пружины 1, на концах которой за креплена ленточная струна 2, и...

Номер патента: 1493897

Опубликовано: 15.07.1989

Авторы: Добролюбов, Лившиц, Синий

МПК: G01L 23/08

Метки: внутреннего, герметичности, двигателля, мощности, сгорания, цилиндров

...триггер, на один вход которогопоступают импульсы через формирователь 17 от датчика 16 синхронизации,на второй вход - импульсы через формирователь 19 от датчика 18 ВИТ. Навьаодв статического триггера включеи формирователь импульсов, формирующий импульс в момент переброскитриггера после поступления сигнала с датчика 18.Схема 8 блокировки ключа состоит мз статического триггера и двухсхем совпадения. На один из входовтриггера подается сигнал 28, подготавливающий схему к работе, а на второй через переключатель 29 - сигналс выхода селектора 27 уровня, Одинвход каждой схемы совпадения соединен с соответствующим выходом формирователя 25 стробов, а вторые входы - с одним иэ выходов триггера.При положении переключателя 29 в...

Номер патента: 1493898

Опубликовано: 15.07.1989

Авторы: Жаров, Кессельман, Кусов

МПК: G01L 27/00

Метки: давления, задания

...определенного уровня 25 жидкости, для чего торец его размещен вьппе торца диффуэора. Разность высот выбирают в зависимости от верхнего предела задаваемого давления. Постоянный дроссель 8 вместе с ци линдрическим отверстием сопла 1 образует междроссельную камеру 9, сопло 1 установлено на корпусе 1 О. Устройство осуществляет преобразование усилия, заданного весом поршня 2, навес ки 3 и грузов 4, в давление жидкости в мелщроссельной камере 9.Устройство работает следующим образом.Гидросистема устройства заполняет- ц 0 ся жидкостью от источника создания давления (не показан) при снятом поршне. Эта фпобходимо для исключеФния в гидросистеме воздушных пробок. Затем устанавливается поршень 45 2 с навеской 3 и грузами 4. При этом в...

Номер патента: 1493899

Опубликовано: 15.07.1989

Авторы: Александров, Терехов

МПК: G01L 27/00

Метки: давления, датчиков, поверки, пьезоэлектрических

...формы, например модулированные по частоте, которые воздействуют на чувствительный элемент поверяемого датчика 2. Параметры механическйх колебаний можно дистанционно регулировать в довольно широких пределах, управляя пьезоэлектрическим преобразователем 16 с помощью генератора 17. 1 ил. бодный хвостовик 15 упругого элемента с помощью опорного винта 7 поджимается к чувствительному элементу поверяемого датчика 2. Внешний генератор 17 электрических колебаний соединен с пьезоэлектрическим преобразователем 16.Устройство для поверки пьезоэлектрических датчиков давления работает следующим образом.При подключении генератора 17 электрических колебаний к пьезоэлектрическому преобразователю 16, установленному между регулируемым опорным винтом 7...

Номер патента: 1493900

Опубликовано: 15.07.1989

Авторы: Богдатьев, Глушко, Санина

МПК: G01L 27/00

Метки: градуировки, давления, датчиков

...градуиронка, Затем истечник 1 питания через переключатель 3 отключается, а накопитель 5 энергии после замыкания переключателя 4 подключается к электродам 10.Благодаря наличию в капсуле 14 электропроводящей жидкости 16 происходит электрический аэряд, и возни кающий при этом электрогидранлическийимпульс давления через эластичнуюмембрану 7 передается на градуируемый датчик 9 и далее на регистратор.Для повторного создания импульса давления достаточно, не снимая статического давления Р из камеры 8, зарядить, как описано выше, накопитель5 энергии до необходимого напряжения и через переключатель 4 податьнакопленную энергию на электроды 1 О.1 Использование электрического разряда для создания импульса данления в жидкости вместо взрыва проволочки...

Номер патента: 1495649

Опубликовано: 23.07.1989

Авторы: Борисенко, Гапунин, Михлин

МПК: G01L 23/08, G01M 15/00

Метки: верхней, дизеля, мертвой, положения, поршня, точки

...устройством 1 О. Конденсаторная пластина 1 выполнена из стали и закреплена на труб чатой штанге (не показана), приваренной к корпусу форсунки со стороны распылителя (не показано).Устройство работает следующим образом, Генератор 7 вырабатывает высокочастотный гармонический сигнал напряжения постоянной частоты, который через индуктивно связанные катушки 4 и 5 поступает на вход выпрямителя 8, последний преобразует это напряжение в пульсирующее. Фильтр 9 нижних частот сглаживает пульсации выходного напряжения выпрямителя 8, после чего это напряжение фиксируется регистрирующим устройством 10.Поршень, совершая возвратно-поступательное движение, вызывает деформацию консольных балок 2 и 3 и изменение 50 расстояния между первой 4 и второй 5...

Номер патента: 1495650

Опубликовано: 23.07.1989

Авторы: Денисов, Иванов, Каренышев, Курсков, Судник, Тырнов

МПК: G01L 23/22

Метки: двигателя, загрузки, сигнализатор

...ветви его рабочей характеристики, то контакты датчика 1 раз 1мыкаются с цастотои Ь= - при этомТ 1(Ьц.При перегрузках двигателя с периодами Т, превышающими разрешенное время Тработы двигателя на регулятор ной ветви его рабочей характеристики, контакты датчика 1 за мыкаются с частотой1- , при этом 1 д(1 Р,н При работе двигателя в оптимальном режиме контакты датчика 1 размыкаются с частотой Ь)б (при работе двигателя на корректорной ветви его рабочей характеристики) и замыкаются с частотой 1)1 р(при работе двигателя на регуляторной ветви его рабочей характеристики).Таким образом, на установочный вход счетчика 3 поступают импульсы с частотой, соответствующей одному из трех режимов работы двигателя, на информационный вход счетчика 3...
