G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 1008629

Опубликовано: 30.03.1983

Авторы: Баржин, Колпаков, Пашков, Шевелев

МПК: G01L 1/16

Метки: дифференциальный, пьезоэлектрический

...резонанса пьезорезонатора.Первое условие необходимо для обеспечения достаточно простого разделения фильтрами 4 и 5 частот основногоколебания Юо пьезорезонатора 2 и ангармоники Ед на выходе двухчастотногоавтогенератора 3, для чего частотыЕо и Уд должны быть достаточно разнесены на частотной оси (для частотКо и Уд порядка 5 10 Гц и при добротностях С-фильтров порядка 100этот разнос должен быть порядка100 кГц и выше),Второе условие необходймо для обеспечения высокой стабильности частотыангармоники, так как в противномслучае будет возрастать погрешностьопределения измеряемых температуры исилы из-за нестабильности частоты.Экспериментальные исследованиядля кварцевых резонаторов на частоты500 кГц - 5,5 МГц показали воэможность....

Номер патента: 1008630

Опубликовано: 30.03.1983

Автор: Власов

МПК: G01L 7/20

Метки: барометр

...в процессе эксплуатации, что связано с необходимостью установки столба жидкости во второй трубке точно на отметку при помощи устройства для компрессии.Цель изобретения - упрощение на- стройки барометра в процессе его эксплуатации.Поставленная цель достигается тем, 30 что в барометре, содержащем резервуар с жидкостью, в который помещена трубка со шкалой, и устройство для создания компрессии воздуха, устройство для создания компрессии выпол нено в виде камеры, снабженной вентилем, одна из стенок которой образована сильфоном, чье подвижное дно подпружинено со стороны полости камеры и снабжено снаружи штоком, име ющим ограничитель хода, при этом открытый конец трубки помещен в камеру, а резервуар сообщен с атмосферой.На чертеже показан...

Номер патента: 1008631

Опубликовано: 30.03.1983

Авторы: Саммал, Тиммуск, Эйн

МПК: G01L 13/06

Метки: бетонных, железобетонных, напряжений, сооружениях

...дискообразными магнитоупругими датчиками, выполненными в виде кольцевых чувствительных элементов иэ феррита с обмоткой и металлических крышек, и защитные пленки из фольги, прикрепленные к устройству посредством клеевых прокладок 2 .Недостаток известного устройства заключается в невысокой точности измерений иэ-за влияния сдвигающих. усилий.ЦельизсФретения - иовышение точности измерений.Поставленная цевь достигается тем, что в .уатройстве двя определения напряжений -в бетеяамк и зещеэсбетонных сооружениях, включающем жесткую 35 плиту с .размещенными в ней дискообразными магнитоупругими датчиками, выполненными в виде кольцевых чувствительных элементов из феррита с обмоткой и металлических крышек, и 40 защитные пленки из Фольги,...

Номер патента: 1008632

Опубликовано: 30.03.1983

Авторы: Голубков, Окуневский, Смолий, Таланчук, Цветкова

МПК: G01L 21/30

Метки: вакууме, давления, кислорода, парциального

...и анодом. Недостатком этого устройства яв ляется неодинаковая температура на поверхности диэлектрической подложки, обусловленная теплоотводом с диэлектрической подложки по изоляторам, на которых закреплена 2 О подложка, а также по выводам с чувствительного слоя, нагревателя, термометра сопротивления. Это приводит к различной чувствительности в разных точках поверхности чувствительного слоя - большей в центре и меньшей по краям. Вследствие этого снижается общая чувствительность устройства к парциальному давлению кислорода. 30 Цель изобретения - повышение чувствительности за счет выравнивания температурного поля диэлектрической подложки.35Указанная цель достигается тем, что в устройстве нагреватель выполнен спеременной шириной,...

Номер патента: 1008633

Опубликовано: 30.03.1983

Авторы: Дзагурова, Шильдкрет

МПК: G01L 27/00

Метки: грузопоршневой, давления, задатчик

...давления через регулятор расхода, дополнительно между источником давления и регулятором рас хода размещен регулятор давления, так что его проточная и глухая камеры соединены соответственно с входной и проточной камерами регулятора расхода. 45На фиг. 1 изображен общий вид задатчика избыточного давления; на Фиг. 2 - задатчик вакуумметрического давления.Задатчик содержит сопло 1, внутри 50 которого расположен поршень 2, связанный с подвеской 3 и грузами 4. Междроссельная камера 5 задатчика воэдуховодами б и 7 соединена с постоянным дросселем 8 и емкостью 9. 55 .Дроссель 8 воэдуховодом 10 соединен с проточной камерой 11 регулятора 12 расхода, а емкость 9 воздуховодом 13 с глухой камерой 14.Жесткие центры мембран 15 и 16 и клапан 17 жестко...

Номер патента: 1010472

Опубликовано: 07.04.1983

Авторы: Смирнов, Фрейдель, Эсаулов

МПК: G01L 1/22

Метки: органа, охвата, рукояток, усилия

...зависят от степени натренированностимышц обследуемого человека. Крометого, крепление упругого элемента нателе оператора вносит ощущение дискомфорта при работе.зоНаиболее близким к изобретениюпо технической сущности и достигаемому результату является устройстводля измерения усилия охвата рукояток.органа управления, содержащее упругий элемент и измерительнце преобразователи 4.Недостаток известного устройствазаключается в том, что упругий элемент, крепится на теле оператора,что ЗВвносит ощущение дискомфорта приработе,Целью изобретения является обеспечение удобства эксплуатации.Поставленная цель достигается тем, 3что в устройстве для измерения усилия охвата рукояток органа управления, содержащем упругий элемент иизмерительные...

Номер патента: 1010473

Опубликовано: 07.04.1983

Авторы: Булюк, Виниченко, Рой, Сербин, Снеговский

МПК: G01L 9/08

Метки: давления, датчик

...корпус, крышки, приемную камеру, капилляр, чувст витель.ный элемент из пьезоэлектрика, приэтом корпус имеет цилиндрическую Форму, а чувствительный элемент выполнен 23. в виде пьезорезонатора и размещенв корпусе концентрично с зазоромотносительно стенок 21.Однако измерение с помощью известных дат чи ко в обл адает 3 наци - щтельной инерционност ью, что исключает и х при менени е,для из мер ения р аспределения давления в масляном слоеконтактного уплотнения и над микрорел ьеФом поверхности вибронакатанно 35го вала.Целью изобретения является повышени е чу вст ви тел ьй ости и у мен ьш ениеи нерционности измерения .Указанная цель достигается тем,что в датчике давления, состоящем.из полого корпуса, крышки, приемной камеры, капилляра,...

Номер патента: 1010474

Опубликовано: 07.04.1983

Авторы: Бобков, Колчин

МПК: G01L 23/22, G01M 15/00, G01M 17/00 ...

Метки: дизеля, насоса, оценки, регулятора, состояния, технического, топливного

...до максимальной частоты вращения ИХ .В процессе разгона коленчатоговала осуществляется регистрацияимпульса И частоты вращения и импульса углового ускорения 1:;Как видно из диаграммы, для импульса углового ускорения Е харак.Ьтерны три этапа."1 этап - резкое возрастание ускорения; 2 этап - незначительного колебания импульса ускорения, вызываемого работой втдельных цилиндров, 3 этап - резкого спада импульса ускорения,Характер протекания диаграммы частоты вращения и углового ускорения характеризуется техническим1016состоянием регулятора топливного насоса дизеля.Начало спада амплитуды импульса углового ускорения соответствует моменту начала действия:регулятора З в сторону уменьшения подачи, Одновре.менно регистрируемая частота вращения...

Номер патента: 1012052

Опубликовано: 15.04.1983

Авторы: Абдуллин, Сафинов

МПК: G01L 1/08

Метки: усилий

...сигналов 7. Цепь местной положительной обратной связи 8 подключена к вход-. ным и выходным цепям усилителя 4 отрицательной обратной связи. Магнито резистор 9 находится в зоне действия рабочего магнитного потока обратного 50 электромагнитного преобразователя 5 и выводы его соединяются с цепью местной положительной обратной связи 8.Устройство работает следующим 55 образом.При воздейстнии измеряемого усилияР чунствительный элемент 1 смещается, датчик перемещения 2 выдает сигнал, который через усилитель 4 отрицательной обратной связи пода-ется на обратный электромагнитный преобразователь 5. При этом выходной сигнал генератора сигналов 7 накладывается на выходной сигнал усилителя 4 отрицательной обратной снязи, Сигнал обратной связи...

Номер патента: 1012053

Опубликовано: 15.04.1983

Авторы: Аверин, Дудников, Макаренков, Яременко

МПК: G01L 1/12

Метки: сил

...и наружной 1 обоймами корпуса, обеспечивая их взаимное центрирование.Торец шайбы б, контактирующий с торцом .чувствительного элемента. 3, выполнен ступенчатым, Образовавшийсякольцевой выступ 7 заходит внутрьполого цилиндра и своей йаружнойцилиндрической поверхностью взаимо-.действует с внутренней поверхностьюкольцевого чувствительного элемента3, центрируя последний относительнообойм корпуса. Выступ 7 может бытЬ 0выполнен на внешнем крае шайбы б.В этом случае он охватывает элемент3 снаружи, при этом его внутренняяцилиндрическая поверхность, взаимодействует с наружной цилиндрической 35поверхностью элемента 3. Противоположный торец шайбы б выполнен с кольцевым выступом 8, расположенным напротив торца. чувствительного элемента 3. 20На обойме...

Номер патента: 1012054

Опубликовано: 15.04.1983

Авторы: Белоусов, Кузьмин

МПК: G01L 3/08

Метки: измеритель, крутящего, момента

...данных измерителей является невысокая точность, обусловленная влиянием центробежных сил.,Наиболее близким к изобретению 15 по технической сущности является измеритель, крутящего момента, содержащий ведущий и ведомый валы, соединительную муфту, состоящую из двух полумуфт, одна из которых содержит радиально-деформируемнй элемент с зеркальной наружной поверхностью, а другая выполнена в виде шлицевой втулки,и оптическую систему измерения радиальной деформации 2 .Недостатком этого измерителя также является невысокая точность измерения, обусловленная влиянием центробежйых сил на величину радиальной деформации упругого элемента,Цель изобретения - повышение30 точности измерителя за счет устранения влияния центробежных сил и...

Номер патента: 1012055

Опубликовано: 15.04.1983

Авторы: Кадинцов, Кудинцев

МПК: G01L 5/00

Метки: вращательного, действия, машин, параметров, ударно

...подшипники 8 и 9, корпус 10 с цилиндрической направляющей,электродвигатель 11, изолирующую 60 съемную шестерню 12, соединенную валом с наковальней б и с коническойшестерней вариатора, состоящего из. двух конусов 13, механически связанных упругими роликами 14, сидя шими на одном валу с воэможйостью Пелью изобретения является расширение функциональных. возможностей.Указанная цель достигается тем, что в устройстве для измерения параметров удара машин ударно-вращательного действия, содержащем установленный в корпусе с цилиндрической направляющей стакан с размещенной в ньм наковальней, привод вращения наковальни,.силоиэмерительный датчик и измерительную аппаратуру с регистратором, силоизмерительный датчик выполнен в аиде магнитоупругого...

Номер патента: 1012056

Опубликовано: 15.04.1983

Авторы: Копысов, Редозубов, Шепелев

МПК: G01L 7/08

Метки: аналоговых, приборов, сборки

...в большой номенклатуре выпускаемых промышленностьюприборов, обладают неравномерным относительным удлинением: при натяжении вдоль нитей ткани и вдоль диагоналей прямоугольников,. образующихиз этих же нитей. Исходя из этого, 45по указанному способу равномерностьнатяжения резинотканевой мембраныневозможна. Причем по укаэанномуспособу возможно проскальзываниемембраны между прижимными кольцами 50во время сборки. И как следствие,неравномерно или недостаточно напряженная мембранаснижает точностьаналоговых приборов.Цель изобретения - повышение точности аналоговых нриборов, содержащих резинотканевые мембраны.Поставленная цель достигаетсятем, что согласно способу сборкианалоговых приборов путем натяжениямембран с последующей жесткой...

Номер патента: 1012057

Опубликовано: 15.04.1983

Автор: Хатунцев

МПК: G01L 9/04

Метки: манометр

...манометров является малая чувствительность в связи с малыми перемещениями конца пру- ,.15жины при нагружении ее давлением, аследовательно,и милыми деформациямиупругого элемента.,Одновременно существенно увеличивается тяговое усилие пружины за счет упругого элемен Ота,Наиболее близким по технической сущности к предлагаемому является манометр, содержащий одновитковую25 трубчатую пружину и установленные на ней тенэорезисторы, причем последние на обеих сторонах пружины ориентированы вдоль ее оси21,Недостатком этого устройства яв- , 30 ляется то, что такое расположение тенэорезисторов существенно снижает чувствительность устройства. Вместе с тем для конкретной пружины приходится каждый раз определять наибо лее напряженное место, где...

Номер патента: 1012058

Опубликовано: 15.04.1983

Авторы: Дрель, Пенчко

МПК: G01L 21/30

Метки: ионизационный, манометрический

...дополнительными анодом и коллектором ионов и -образной Формы, которые расположены аналогично основеным с противоположной стороны катода,На чертеже приведена принципиаль-,ная.схема преобразователя, 60Преобразователь содержит проволочный катод 1, п "образный анод 2 из тон,кой проволоки и такой же формы коллектор ионов Э.Все электроды находят-,ся в одной плоскости и растянуты на 65 выводах, закрепленных на корпусе 4,выполненном в виде рамки.Возможны два варианта построенияпреобразователя. Один из них: вцентре анод, по краям катод и коллектор ионов. В другом, преследующемцель повышения чувствительности, вцентре расположен катод, рядом сним симметрично две петли анода иснаружи две петли коллектора ионов.В последнем варианте, показанном...

Номер патента: 1012059

Опубликовано: 15.04.1983

Автор: Веленгура

МПК: G01L 23/32

Метки: индикатор

...с накидной гайкой 2, пишущее устройство, включающее цилиндр 3, поршенек 4 со штоком 5, взаимодействующим с пружи- . ной б, и с системой шарнирных рычагов 7 (часть рычагов не показана), воздействующих на пишущий рычаг 8. Барабан 9 с бумажным бланком и расположенной внутри приводной пружиной (не показана) установлен с воэможностью вращения вокруг своей вертикальной оси.На кронштейне 10 с помощью болтового соединения 11 закреплена стойка 12, а с помощью болтового соединения 13 стойка 14. Кронштейн 10 закреплен на оси барабана 9, проходяцей через отверстие 15. Отверстие 16 на кронштейне 10 служит для крепления стопорного винта барабана 9, отверстие 17 - для крепления стойки 12, а отверстие 18для крепления стойки 14, На стойке 12 закреплен...

Номер патента: 1012060

Опубликовано: 15.04.1983

Авторы: Куценко, Руденко, Федоров

МПК: G01L 25/00

Метки: нагрузочного, стенда, тарировки, электромеханического

...входному валу стенда подключают испытуемый двигатель 1. По показаниям ваттметра в цепи якорной обмотки генератора 10 путем изменения подачи топлива двигателя. 15 устанавливают определенную нагрузку генератора. При установленной нагрузке изменяют скорость вращения двигателя. 15 и машины постоянного тока 9 так, чтобы последняя вращалась в. требуемую сторону с необходимой скоростью, и измеряют мощность в цепи якорной обмотки машины. Выполняют аналогичную операцию, но при противоположном направлении вращения машины и, следовательно, противоположном ранее установленному режиме ее работы. Для обоих установленных режимов работы машины постоянного тока справедливы соотношения мощностейР(Ч=(и)рь-(и) ьР (и)р)р(0) 2(о) (О) р" (О) . (Ъ) где (п) и...

Номер патента: 1013774

Опубликовано: 23.04.1983

Авторы: Матюкевич, Руды

МПК: G01L 1/12

Метки: механических, напряжений

...перемещения, а возбуждающая катушка охватывает измерительные и намагничивающие катушки, соединена параллельно с конденсатором и .через ключ и коыаутатор с источником постоянного напряжения, при,этом ее ось расположена в точке пересечения диагоналей прямоугольника.Благодаря снабжению устройства возбуждающей катушкой и расположению всех остальных катушек внутри последней, источнику постоянного напря жения, конденсатору и коммутатору, сводится к минимуму ошибка эа счетмагнитоупругого гистерезиса, а выполнение намагничивающих катушек подвижными и наличие двух дополнительных измерительных катушек устраняет магйитоупругое насыщение и позволя-, ет выявить и устранять возможный перекос устройства относительно контролируемого изделия.На...

Номер патента: 1013775

Опубликовано: 23.04.1983

Авторы: Гороздовский, Дегтярев, Хромов

МПК: G01L 3/10

Метки: крутящего, момента

...измерение скорости вращения вала.Цель изобретения - расширениефункциональных возможностей.Указанная цель достигается тем,что в,устройстве, содержащем цилиндрическую втулку из магнетика, установленную на контролируемом валу,и охватывающие вал возбуждающую ииндикаторную обмотки, размещенны 6йакольцевом каркасе, цилиндрическая 40втулка снабжена радиальным выступом,расположенным в плоскости, перпенди"кулярной оси,вала и проходящей че"реэ индикаторную обмотку, причем коль"цевой каркас установлен эксцентрично 45относительно вала.На фиг. 1 представлена конструк-,тивная; схема устройства; на фиг.2измерительная. схема.Устройство для измерения .крутящего 5 Омомента фиг. 1) содержит вал 1, на1 котором. с помощью болтов 2 и 3 у,.реп-,лена...

Номер патента: 1013776

Опубликовано: 23.04.1983

Авторы: Иванов, Кочешков

МПК: G01L 3/26

Метки: действия, коэффициента, полезного, шарнира

...изгибающий момент в шарнире после чего изменяют направление вращения. или закрутки. ванов и аналогичным пу тем опять находят изгибающий .момент .в шарнире, а затем по отношению полуразности найденных изгибающих мо" ментов вшарнире к моменту закрутки: вала в оечениях которого определяютИзгибающие моменты, судят о коэффи- Е :циенте полезного действия шарнира.1013776 тель Л. Пе А. Амаханоарь ос ех орректор В. Гирняк актор Т. Кисел Заказ 3002/49Подтета СССРкрытийаб., д. 4 Тираж ВНИИПИ Госуда по делам и 13035, Москва, Жписное ственного комиобретений и о 35, Раушская лиал ППП .фПатентфф, г. Ужгород, ул, Проектнаяиз фиг.2 М;-М сову-М Ч "Й 1 п у, из фиг.3 МкМ созф +М Ч 1 п з- ф - = М сову Мк А отношениеМ,М"2где Ч" коэффициент потерь в...

Номер патента: 1013777

Опубликовано: 23.04.1983

Авторы: Лисниченко, Паляничка

МПК: G01L 5/14

Метки: динамических, усилий

...содержащееподвижную платФорму, датчик силы идемпфнрующий узел, выполненный ввиде пружинящей пластины, один конецкоторой соединен с датчиком силы,а втррой " с основанием 2 1.Недостатком устройства являетсяупругое демпфирование, снижающееточность в широком диапазоне частот.Целью изобретения является Уменьшение динамической погрешности.Укаэанная цель достигается темсчто в устройстве, содержащем подвижную силоприемную платформу, соединеиную с опорой через датчик силы, идемпфирующий узел, подвижная платформа соединена с демпфирующим узломчерез дополнительный датчик силы,а демпфирующий узел выполнен в видепары сухого трения состоящей изпоршня, соединенного с подвижнойплатформойс и охватывающего поршнярегулируемого зажимного...

Номер патента: 1013778

Опубликовано: 23.04.1983

Авторы: Август, Ивашов, Морозов, Стрельцова

МПК: G01L 9/08

Метки: давления, трубопроводе

...1 корпуса закреплены неподвижно, а с, отверстиями в части 2 образуют подвижную посадку, в результате чего обе части 1 и 2 могут перемещаться по продольной осидатчика друг относительно друга. В центрах обеих частей 1 и 2 между фиксирующими пазами по продольной оси датчика выполнены цилиндрические отверстия 9 и 10. В каждом из отверстий с зазором установлены обоймы 11 и. 12, соединенные с частями корпуса через упругие элементы 13 и 14, выполненные в виде стержневых пружин. В каждой обойме закреплены силопередающий элемент 15, который одной плоскостью опирается на наружную по" верхность трубопровода 5, а другойна чувствительный элемент 16, выпалненный в виде дискового пьезоэлемента, токопроводящая прокладка 17, изоляционная .втулка 18 и...

Номер патента: 1013779

Опубликовано: 23.04.1983

Автор: Попов

МПК: G01L 11/00

Метки: давления, изменения, скорости

...измеряемого давления, до давления в камере, связанной с источ-ЗО ником давления через капилляр. Кроме . того, во время выравнивания давлений в камерах это устройство не.позволяет измерить скорость изменения давления.35Цель изобретения - повышение динамической точности измерения.Поставленная цель достигается тем, что в устройстве, содержащем камеру, разделенную упругой мембраной на две 4 О полости, одна из которых соединена с источником измеряемого давления непосредственно, а другая - через капилляр, и преобразователь перемещения упругой мембраны в напряжение, 45 полости соединены между собой через последовательно соединенные обратный клапан, аккумулятор давления и электропневмоклапан, дополнительно введенными в устройство, при этом...

Номер патента: 1013780

Опубликовано: 23.04.1983

Авторы: Бобков, Колчин

МПК: G01L 19/12

Метки: давления, сигнализатор

...во входном каналеного значения амплитуды при наличии котоРого установлен сетчатый фильтр,постоянной составляющей давления в.2 и через прокладку 3 прижато седло.гидросистеме, которая может меняться 40 4 внутри которого установлен пров широких пределах. ходной клапан 5, выполненный из диИзвестные сигнализаторы давления . электРического матеРиала. Клапан 5не могут применяться для этой цели, пРижимается пРУжиной б к обратномутак как фиксируют продолжительность . клапану 7, который прижимается прувсего гидроимпульса на заданном уровжиной 8, установленной в прижимномне. Другим их недостатком является , штуцере 9, к седлу,4. Пружина 8 изо"невозможность Фиксации гидроимпульса . лирована от прижимного штуцера 9в случае, если величинаяпостоянной...

Номер патента: 1013781

Опубликовано: 23.04.1983

Авторы: Крот, Пакулин, Цирлин

МПК: G01L 21/34

Метки: магниторазрядный, манометр

...в это время является катодом:находится под воздействием потокаионов и, следовательно, очищается.В отличие от всех описанных аналогово,в данном манометре поддерживаетсянепрерывный разряд независимо от Фазы переменного напряжения вплоть досамого глубокого вакуума.Недостатком известного манометраявляется сложность его конструкции, так как он фактически имеет два источника питания. переменного к пос", тоянного напряжения. Другим недостатком известного манометра является 60 наличие погрешности измерения, свя- занной с присутствием собственного откачивающего действкя манометра и закрытостью его конструкции иэ"за наличия плоских торцевых катодов. 651013781 3в виде стакана и в нем размещен ,: .измерение давления в широком диапа-стержневой...

Номер патента: 1015317

Опубликовано: 30.04.1983

Авторы: Бернут, Вендт, Иррганг, Йэгер, Хонекер

МПК: G01L 1/04

Метки: силы, цифрового, частности

...пластинах дополнительные промежуточные части, которым придают такую Форму, чтобы они приняли на себом. самую большую часть деФормаций. В последнем случае только промежуточные части для элемента деформации должны быть изготовлены из высококачественного материала. Особенно целесообразным является изготовление промежуточных частей из кристаллического кварца, а основания, как и гибочных пластин в .иэ кремниевого материала;В случае установления нескольких гибочных пластин последние на своих свободных концах жестко соединяются элементом связи. Измеряемая сила может быть наложена на одну из внешних гибочных пластинах или на элемент связи.В случае выполнения устройства с несколькими гибочными пластинами воз" никает возможность использовать...

Номер патента: 1015318

Опубликовано: 30.04.1983

Авторы: Домбровская, Лагутин

МПК: G01L 1/22

Метки: динамометр, многокомпонентный

...расположенные в поперечной плоскости, смещенной относительно плоскости упругихшарниров.На фиг.1 показан многокомпонентныйдинамометр, продольный разрез; нафиг,2 - разрез А-А на фиг.1; на фиг,3 вид по стрелке Б на фиг.1.Динамометр содержит центральный стержень 1, к которому прикладывается измеряемая нагрузка, корпус 2 и установленные на,нем продольные упругие элементы 3, выполненные в виде двух групп продольных плоских балок, плоскости которых ориентированы перпендикулярно друг другу. Обе группы балок соединены жестким кольцом Й, одна группа имеет консольные балки с жесткими концами консолей 5, которые церез упругие петлеобразные шарниры 6 соединены с центральным стержнем 1. Указанные упругие шарниры 6 крестообразно расположены вокруг...

Номер патента: 1015319

Опубликовано: 30.04.1983

Авторы: Другомиров, Муха

МПК: G01L 3/14

Метки: крутящего, момента

...элемента, и расположенныйпо оси устройства регистратор перемещения, связанный с консольным концом балки, балка выполнена в видеплоской пружины с размещенным на нейконтактирующим элементом, связаннымс кулацком, установленным на другомзвене.На фиг. 1 представлено устройстводля измерения крутящего момента, раз".рез; на фиг. 2 в . разрез А-А на фиг,1;на фиг. 3 и 4 - варианты выполненияустройства,Устройство для измерения крутящегомомента содержит ведущее звено в видеступицы 1, установленной на валч 2 на подшипниках 3 качения, ведомое звено в виде диска 4, жестко соединенного с валом 2, и преобразователь крутящего момента в перемещение, выполненного в виде плоской пружины 5, контактирующего элемента 6 и кулачкаПружина 5 консольно...

Номер патента: 1015320

Опубликовано: 30.04.1983

Автор: Недобежкин

МПК: G01L 19/08

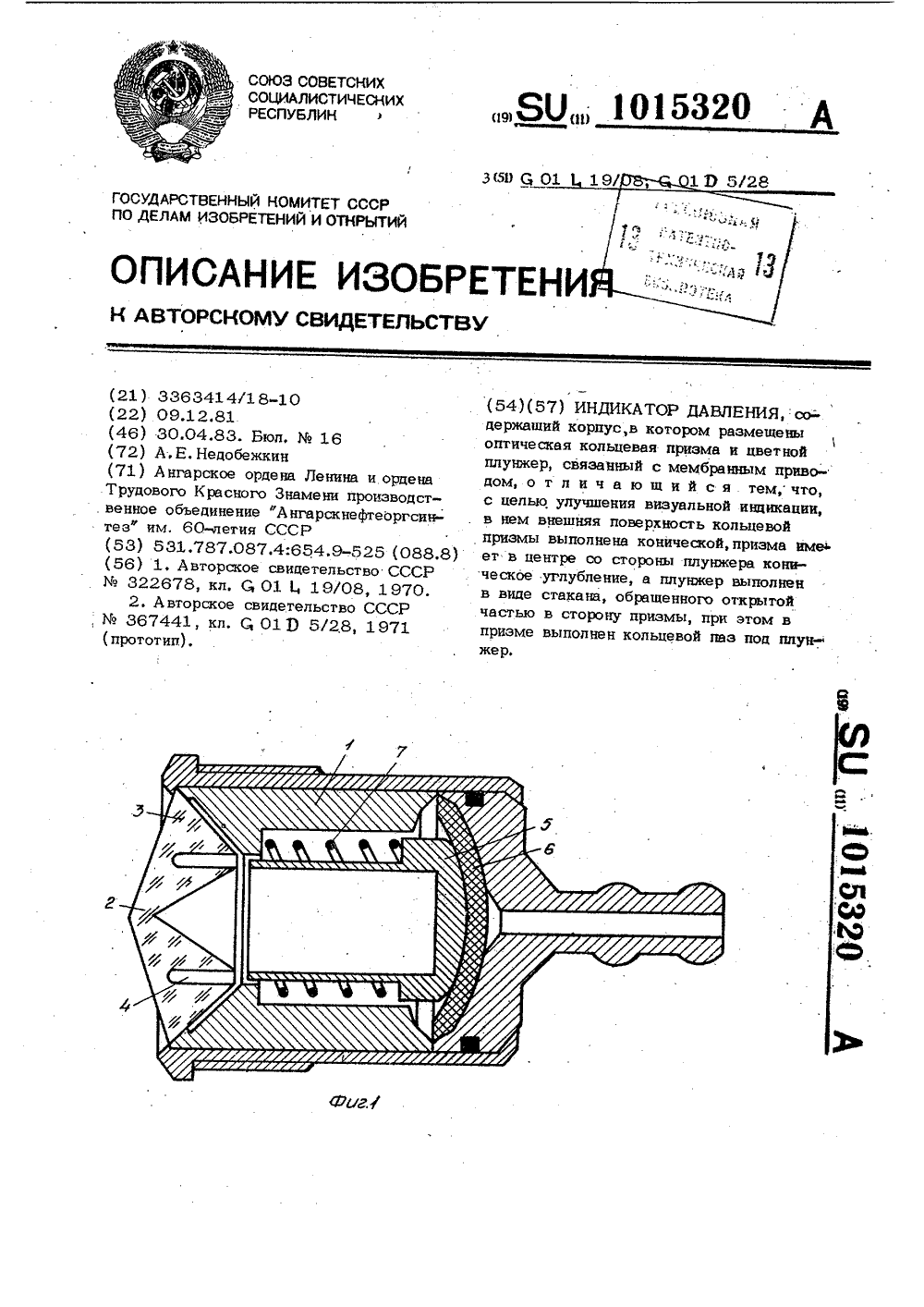

Метки: давления, индикатор

...ращенного открытой частью в сторонуэлемента и глубоким расположением плун- призмы, при этом в призме выполнен:жера. кольцевой паз под прунжер.Наиболее близким к предлагаемому по На фиг. 1 изображен индикатор давтехнической сущности является индика- ления в выключенном состоянии; на фиг.2 тор содержащий размещенную в корпусе то же, во включенном состоянии.оптическую кольцевую призму, внутри ко- Индикатор давления содержит в корторой размещен плунжер, связанный с 30 пусе 1 оптический элемент 2, состоящийприводом. Часть плунжера находящаяся из кольцевой призмы 3, внутри которойв исходном .состоянии внутри призмы, выполнен кольцевой паз 4, в котором вимеет яркую окраску и видна через приз- рабочем состоянии находится часть цветму....

Номер патента: 1016700

Опубликовано: 07.05.1983

Автор: Кисляков

МПК: G01L 1/04

Метки: пружин, упругих, характеристик

...упругого элемента подключенный к входу блока регистрации усилия2.Недостатком известного устройства является низкая точность измерения иэ-за отсутствия учета величины холостого хода нагружателя и деформации измерительного упругого элемента,Бель изобретения - повышение тмности эа счет учета величины холосто го хбда нагружателя и деформации измерительного упругого элемента.Указанная цель достигается тем, что в устройстве для измерения упругих характеристик пружин, содержащем блоки регистрации усилия и деформации, электромеханический нагружатель, к входу которого подключен блок управления, измерительный упругий элемент, выполненный с возможностью взаимодействия с контролируемой пружиной и ки нематически связанный с электромеханическим...
