G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 1774209

Опубликовано: 07.11.1992

Авторы: Александров, Шаров, Шемякин

МПК: G01L 23/22, G01M 15/00

Метки: величины, внутреннего, двигателя, механических, потерь, сгорания

...4 воздух подается к распределителю 5 дискового типа. Вращение распределителя осуществляется от распределительного вала двигателя 6. От распределителя воздух поступает во впускной клапан 7, давление фиксируется датчиком 8, установленным на каждом цилиндре 9 двигателя. Сигнал от датчика идет на записывающее устройство 10. Контроль величин ы нагрузки осуществляется динамометром 11 тормозного устройства.Способ реализуется следующим образом.- Сжатый воздух, стабилизированный по температуре и давлению, которые создаются путем закаливания воздуха с помощью электрокомпрессора, из воздушного баллона З,по трубопроводу 4 поступает к распределителю 5 дискового типа. Деталью, реализующей подачу воздуха, является диск. Подача воздуха в...

Номер патента: 1775623

Опубликовано: 15.11.1992

Авторы: Астафьев, Емелин, Кручинин

МПК: G01L 1/22

Метки: радиальных, сил

...свои электрические выводы 21 тензометрических датчиков 20, а также герметизирующие колодки 22 (с клеммами 23), гайками 24 и прокладками 25 (фиг. 2).Полости между втулкой 10 и внутренней поверхностью ступицы 4 корпуса 2 (включающие полости 18) и каналы 19, 28, 31, 32 заполняют наполнителем. например герметиком ВИКСИНТ У 1-18, для исключения обрыва выводов 21 и тензодатчиков 20 при работающем насосе, Герметик заполняют вплоть до колодок 22 и каналов 27 и 29.Работает устройство следующим образом. При работе насоса радиальная сила от вала 1 передается на шарикоподшипник (внутреннее кольцо 6. внешнее кольцо 5), а затем - на втулку 10, Упругая деформация поверхности 17 изменяет омические сопротивления тензодатчиков 20, что...

Номер патента: 1775624

Опубликовано: 15.11.1992

Авторы: Дороган, Попов, Скиба

МПК: G01L 5/12

Метки: осевых, усилий

...конструкции и ее громоздкость.Целью изобретения является повышение надежности и уменьшение габаритовустройства за счет упрощения конструкции.Цель достигается тем, что кольцевойкорпус выполнен с внутренним кольцевымвыступом, смещенным от кольцевого выступа втулки в осевом направлении, а преобразователи силы в давлении размещены вкольцевом корпусе между выступами корпуса и втулки, при этом каждый преобразователь силы в давление выполнен в видегидравлического силового цилиндра с выступающими за пределы его торцов поршнями, один из которых установлен свозможностью взаимодействия с кольцевым выступом корпуса, а другой - с кольцевым выступом втулки, причем полостьгидравлического силового цилиндра, расположенная между поршнями, связана с...

Номер патента: 1775625

Опубликовано: 15.11.1992

Авторы: Кравченко, Морозовский, Семенюк, Хусаинов

МПК: G01L 9/04

Метки: манометр, тензорезисторный

...этом по оси симметрии призмы выполнено сквозное цилиндрическое отверстие, а по обе стороны от него в одной плоскости, параллельной основаниям, - два идентичных С-образных канала, первый конец каждого из которых сообщен с полостью подводящего штуцера, а второй - с полостью отдводящего штуцера, причем преобразователь перемещения в электрический сигнал выполнен в виде четырех тензодатчиков, каждый из которых установлен на поверхности цилиндрического отверстия в плоскости С-образных каналов напротив бокового ребра,На фиг. 1 и 2 представлена конструкция датчика,Упругий элемент 1 выполнен в виде плиты в форме четырехугольной проямой призмы и имеет сквозное цилиндрическое отверстие 2, выполненное по оси симметрии призмы. По обе стороны от...

Номер патента: 1775626

Опубликовано: 15.11.1992

Автор: Чупеев

МПК: G01L 9/08

Метки: давления, датчик

...и регистрирую щим устройствами (не показаны). В центре крышки 2 установлен штуцер 16, соединяющий полость датчика 17 с контролируемой средой, Крышка 2 завинчивается винтами 18:Датчик работает следующим образом, Датчик устанавливается в контролируе" мой среде, а именно в пневмосистеме для измерения давления воздуха (например, при подаче пневмокоманды в штамп для осуществления контроля наличия или правильности укладки листовых заготовок в роботизированном комплексе), В исходном положении полость датчика 17 заполнена воздухом под атмосферным давлением, а в полости мембранной коробки 12 воздух разрежен. В результате разницы удельных давлений воздуха снаружи и внутри мембранной коробки на внешние поверхности мембран 10, 11 действуют силы,...

Номер патента: 1775627

Опубликовано: 15.11.1992

Автор: Белозубов

МПК: G01L 9/12

Метки: давления, датчик, емкостный

...и 15 соответственно. Корпус выполнен из сплава 29 НК-ВИ, оболочки 2 и 8 выполнены из никелевого сплава. Оболочка 7 выполнена из легкого сплава олово-висмут, Диэлектрические кольца из вакуумплотной стеклокерамики СК. Упругие диэлектрические прокладки выполнены из армированного политетрафторэтилена. Диэлектрическое кольцо 16 служит для электрической изоляции корпуса.Способ реализуется следующим образом. Формируют токопроводящие электроды в виде двух сферических оболочек разного диаметра, сопряженных с цилиндрическими оболочками. Формирование проводится известными методами механической обработки, термо- или гальванопластики с последующей сваркой или пайкой. Помещают сферическую оболочку меньшего диаметра внутрь сферической оболочки...

Номер патента: 1775628

Опубликовано: 15.11.1992

Автор: Игнатьев

МПК: G01L 9/16

Метки: давления, датчик, магнитоупругий

...идентичными и установлены соосно, первое из них располокено мекду мембраной и дополнительной мембраной, а второе - между дном корпуса и дополнительной мембраной, причем упругая среда размещена в полости, образованной стенкой корпуса, мембраной, дополнительной мембраной и первым кольцом и в полости, образованной внутренней поверхностью второго кольца, дополнительной мембраной и дном корпуса.На чертеже изображен общий вид предлагаемого датчика.Датчик содержит корпус 1, на открытом торце которого закреплена мембрана 2 с кольцевой проточкой, измерительный преобразователь с магнитопроводами в виде первого кольца 3 с обмоткой 4 и второго кольца 5 с обмоткой б, дополнительную мембрану 7 с кольцевой проточкой. Дополнительная мембрана 7...

Номер патента: 1775629

Опубликовано: 15.11.1992

Авторы: Андреев, Новиков, Сажин

МПК: G01L 11/00, G01L 19/06

Метки: воздушного, давления, приемник

...полости размещены каналы пневмоизмерительный и для подключения датчика давления, а во второй - канал для подключения источника сжатого воздуха, вход соединительного канала размещен во второй полости, а выход - в первой, канал для подключения датчика давления и вход соединительного канала снабжены кольцевыми седлами и установлены соосно мембране, а дроссель закреплен на входе соединительного канала, при этом мембрана установлена с зазором относительнокольцевого седла канала для подключения датчика давления и контактирует с кольцевым седлом, размещенным на входе соединительного канала,На фиг. 1 представлена принципиальная схема приемника; на фиг. 2 - конструктивная схема узла приемника - клапана и его пневматических связей,Приемник...

Номер патента: 1775630

Опубликовано: 15.11.1992

Автор: Беззубик

МПК: G01L 25/00

Метки: градуировки, динамической, динамометра

...закреплен в экспериментальной установке 9 и его вал приводится во вращение электродвигателем 10. Возбудитель управляется от генератора 11, с которьм связан датчик перемещения через усилитель 12 с указателем амплитуды перемещения 13. Объект испытаний закреплен на валу динамометра специальной гайкой 14.При вращении вала 6 с объектом испытаний 7 в экспериментальной установке 9 в динамометре 5 возбуждаются резонансные, а также нерезонансные колебания, обусловленные действием инерционных нагрузок, дефектами в телах качения, динамическими ударами в зубьях шестерен редуктора, в системе привода и т.д. На фиг, 3 показан амплитудно-частотный спектр выходного сигнала динамометра, возбуждаемый вращением его вала с обьектом...

Номер патента: 1777010

Опубликовано: 23.11.1992

Авторы: Гаркавенко, Костенюк, Пелевин, Фомин

МПК: E02F 1/00, G01L 1/22

Метки: исследования, моделирования, процессов, резания, стенд

...в качестве имитатора грунтового массива (стеарин, воск, озокерит или парафин) с температурой плавления 6090 С, доводят до жидкого состояния. Поворотом винта 12 полуось 11 выводится из подшипника 10, контейнер 6 извлекается из рамы 1, После этого контейнер 6 устанавливается в вертикальное положение, ставится цилиндрическая опалубка и в отверстие 14 заливается расплавленный имитатор грунтового массива 7, После остывания имитатора 7 (стеарин и т.п.) цилиндрическая опалубка удаляется, контейнер 6 одной стороной устанавливается на четырехгранный конец35 где а - угол между продольной осевой плоскостью ножа и плоскостью, нормальной к оси контейнера; 40Чг - скорость перемещения гайки;Чк - линейная скорость контейнера в точке соприкосновения с...

Номер патента: 1777011

Опубликовано: 23.11.1992

Автор: Красновский

МПК: G01L 1/22

Метки: давления

...вблизи пазов выполнена гибкой с возможность 1 О смещенияв одном направлении.Кроме того, для повышения эффективности за счет воэможности определениядавления в грунте и жидкости устройствоснабжено четырьмя дополнительными лепестками и герметичным гибким кокухом, вкотором размещены заостренный плоскийконец иглы с пазами и лепестками,На фиг.1 схематично изображено устройство; на фиг.2 - пример выполнения узлачасти полой иглы 1 и толкателя 4 гибкими водном направлении; на фиг.3 - пример выполнения узла устройства при определениидавления в грунте или жидкости,Устройства содержит полую иглу 1, упругий элемент, выполненный в виде плоскойизогнутой пружины 2, талкатель 3, гибкуючасть иглы и тол кателя 4, балочку с тензодатчикгми 5, пружину...

Номер патента: 1777012

Опубликовано: 23.11.1992

Авторы: Комаров, Машаров

МПК: G01L 3/22

Метки: моментомер

...выполнено в виде упругого элемента, а о величине тормозного момента судят по сигналу датчиков перемещений подвижной рамки-магнитопровода. При этом ротор электромагнитного тормоза снабжен цанговой муфтой для соединения с валом испытуемого электродвигателя и в нерабочем положении удерживается зажимами с заданным зазором между полюсами магнитопровода соосно с валом испытуемого электродвигателя,На фиг.1 изображен предлагаемьй моментомер; на фиг.2 - разрез А-А на фиг,1,Моментомер содержит основание 1 с закрепленной на нем осью 2, на которой расположены рамка-магнитопровод 3, связанная с основанием через нагрузочное устройство 4, обмотку возбуждения, охватывающую среднюю часть магнитопровода 3 и жестко прикрепленную к основанию 1, ротор 6...

Номер патента: 1777013

Опубликовано: 23.11.1992

Авторы: Кириллов, Мошкова, Осетинский

МПК: G01L 9/04

Метки: бетонной, давления, смеси, стенку, формы, цилиндрической

...смеси на стенку цилиндрической формы измеряют внешний радиус г формы, толщину и ее стенки, на внешней поверхности формы с посто янным шагом по угловой координате а размещают а пар тензодатчиков, причем в каждой паре первый тензодатчик ориентируют по окружности, второй - по образующей цилиндра, а удаления тензодатчиков 10 от кольцевых и продольных ребер и торцов формы выбирают более (15 - 20)п, затем измеряют окружную е и продольную ех относительные деформации стенки, а среднее давление определяют по соот ношениям где Р 1 - (е + д ех,) соз ) а,г гп ( 1 - ,и )= о), - индексы суммирования.На фиг,1 показано размещение датчиков на оболочке формы, вид сбоку; на фиг,2 - то же, вид с торца.На оболочку цилиндрической формы 1 35 для отливки...

Номер патента: 1777646

Опубликовано: 23.11.1992

Авторы: Бернадский, Гречушкин, Засухин

МПК: G01L 19/06

Метки: вентилятора, воздуха, давления, динамического, канале, нагнетательном

...содержащее приемник полного и статического давления., датчик перепада давлений, штуцер подвода, вспомогательного воздуха и электропривод, снабжено компрессором, ресивером и регулятором частоты вращения, каждый из приемников давления выполнен в виде. заглушенного с торцов полого цилиндра с рядом отверстий,размещенных по образующей цилиндра, причем один из торцов снабжен двумя штуцерами - первым и вторым, при этом второй. штуцер со стороны полости цилиндра снабжен подводящей трубкой, свободный конец которой размещен у другого торца цилиндра, причем первые штуцера приемников подключены к датчику давления, а вторые штуцера - к штуцеру подвода вспомогательного воздуха, который через ресивер подсоединен к компрессору,...

Номер патента: 1778547

Опубликовано: 30.11.1992

Авторы: Буртковский, Лингур, Марцинкевич, Пономаренко, Профирян, Раздобаров, Семенюк

МПК: G01G 19/04, G01L 1/22

Метки: балки, датчик, измерительной

...попарно скреплены своими концами с измерительными кольцами посредством упругих шарниров и рас полокены симметрично относительно оси измерительных колец и перпендикулярно их плоскостям, а вторые концы стоек жестко скреплены с накимными кольцами, причем измерительные кольца развернуты плоскостями своих стоек относительно друг друга под прямым углом.Сущность изобретения поясняется схемой измерительной балки (фиг. 1) и общим видом датчика фиг, 2 - 4),На фиг, 1 представлена измерительная балка 1, прикрепленная к фундаменту по обе стороны весового пролета длиной Е,На вертикальной стенке балки 1 по ее нейтральной оси установлены датчики 2 и 3, ограничивающие измерительный участок длиной 1. Нагрузка Р, приложенная в его пределах,...

Номер патента: 1778559

Опубликовано: 30.11.1992

Автор: Агафонов

МПК: G01L 1/12

Метки: датчик, магнитоупругий, усилий

...На фиг, 1 показан общий вид магнитоупругого датчика усилий, на фиг, 2 - то же, поперечный разрез.Магнитоупругий датчик усилий содержит три кольцевых магнитопровода 1 и два кольцевых магнитопровода 2 со сквозными щелями. 3, выполненными по длине окружности, Наружный диаметр каждого кольцевого магнитопровода 1 меньше внутреннего диаметра кольцевого магнитопровода 2, Магнитопроводы 1 имеют выступы (углубления) 4 на наружной кольцевой поверхности, а магнитопроводы 2 - на внутренней. Щели 3 разделяют отдельные участки магнитопроводов 1, 2 на два стержня 5, один из которых охвачен измерительной обмоткой 6, а другой - 7, Все измерительные обмотки 6 магнитопроводов 1 соединены между собой последовательно. Так же. соединены обмотки 7...

Номер патента: 1778560

Опубликовано: 30.11.1992

Автор: Хозин

МПК: G01L 1/12

Метки: магнитоупругий

...изобретения - повышение точности при одновременном расширении диапазона измерений.Цель достигается тем, что магнитоупругий преобразователь, содержащий силовводящий элемент с отверстием и упругий элемент с возбуждающей и измерительной обмотками, снабжен кольцевым упругим демпфером, при этом упругий элемент выполнен в виде диска с кольцевым утолщением на периферии, а кольцевой упругий демпфер расположен коаксиально в отверстии силовводящего элемента и соединен одним концом с последним, а другим - с торцом кольцевого утолщения упругого элемента. На фиг, 1 изображен общий вид магнитоупругого датчика; на фиг. 2 - то же, видслева.Магнитоупругий преобразователь со 5 держит силовводящий элемент 1 и упругийэлемент 2 с измерительными 3 и...

Номер патента: 1778561

Опубликовано: 30.11.1992

Авторы: Дробышевский, Левашкевич, Сериков, Ткачев

МПК: G01L 3/10

Метки: крутящего, момента

...полый упругий элемент (типа "беличье колесо" ), состоит из двух торцовых фланцев 1 и 2, центрального фланца 3, расположенного между двумя торцовыми на расстоянии и от каждого, и жестко связанный с ними с помощью упругих пластин 4, расположенных шеврон- но по отношению к среднему фланцу, два измерителя перемещений 5 и 6 (например, индуктивного типа) между средним и торцевыми фланцами и связанных с сумматором 7.П р и м е р. Определение крутящего момента проводят на стенде, содержащем электродвигатель (й = 56 кВт; п = 2900 об/мин) и электромагнитное тормозное устройство, позволяющее создавать и осевую нагрузку(на чертеже не йоказаны), Перемещение среднего фланца 3 по отношению к левому фланцу 1 Л йлев и правому фланцу 2 Лйпр через...

Номер патента: 1778562

Опубликовано: 30.11.1992

Авторы: Забиров, Лягов, Муртазин, Султанов, Шварев

МПК: E21B 45/00, G01L 5/00, G01M 1/00 ...

Метки: ключа, машинного, моментомер

...с рукояткой ключа, жестко закреплен на другом конце рычага.В конструкции моментомера использованы детали и узлы простой формы, которые могут быть изготовлены на типовом оборудовании по широко применяемым технологиям. Это в челом упрощает конструкцию моментомера, а также техническое обслуживание и ремонт моментомера в процессе эксплуатации.Подобная конструкция моментомера машинного ключа позволяет упростить конструкцию и регулировать диапазон измерения.На фиг, 1 представлено устройство (разрез И-К-Л-М-Н на фиг. 2); на фиг, 2 - разрез А-Б-В-Г-Д-Е-Ж на фиг, 1.Моментомер машинного ключа содержит двуплечий рычаг, установленный нэ рукоятке машинного ключа на шарнире 2, выполненного в виде пальца, С одного конца рычаг снабжен по крайней...

Номер патента: 1778563

Опубликовано: 30.11.1992

Авторы: Бутенко, Медведев, Мухитдинов

МПК: G01L 5/16

Метки: резания, усилий

...тензометрического блока; на фиг. 6 - вид сверху на второй упругий тензометрический блок,Устройство для измерения усилий резания содержит жесткое основание 1, режущий инструмент 2, разделенный пазом 3 на две части - верхнюю и нижнюю, каждая иэ которых соединена со своим упругим тензометром 4, упругий тенэометрический узел 5 с горизонтальной осью 6 поворота относительно жесткого основания 1 и средство фиксации 7 поворота упругого тензометрического узла 5 относител.ьно жесткого основания 1, выполненное в виде цилиндрического клеммного соединения, Упругий тензометрический узел 5 разделен на два блока - первый 8 и второй 9, которые сопряжены между собой по цилиндрической поверхности 10, ось которой проходит через вершину 11 режущего...

Номер патента: 1778564

Опубликовано: 30.11.1992

Авторы: Бернадский, Гречушкин, Засухин

МПК: G01L 7/00

Метки: вентиляторов, воздуха, давления, каналах

...к трубке полного давления и через третий вентиль -к входу второй термоанемометрической камеры, а выходы термоанемометрических камер соединены с трубкой статическогодавления,Кроме того, с целью повышения надежности при измерениях в нагнетающем канале вентилятора оно снабжено ресивером иисточником подачи чистого воздуха, причемвыходы ресивера подключены к входам первого и второго вентилей, а вход соединен систочником подачи чистого воздуха.На чертеже представлена функциональная блок-схема устройства,Устройство для измерения давлениявоздуха в каналах вентиляторов содержит5 трубку 1 статического давления и трубку 2полного давления, две термоанемометрические камеры 3 и 4 с преобразователем 5, тривентиля 6 - 8, ресивер 9 и источник 10...

Номер патента: 1778565

Опубликовано: 30.11.1992

Авторы: Вуколов, Похис, Русских

МПК: G01L 7/06

Метки: давления, датчик

...ципиальнэя схема привода осцилляторэ типа баланс-спираль.Датчик давления содержит упругий чувствительный элемент (сильфон) 1, закрепленный винтом 2 на основании 3. На том же основании 3 размещен передаточный механизм, который состоит из установленного на оси 4 рычага 5, один конец которого соединен с упругим чувствительным элементом 1 с помощью регулировочного винта 6, законтренного гайкой 7, а другой конец рычага 5 выполнен в виде зубчатого сектора 8 и соединен с зубчатым колесом 9 и пружиной 10, Зубчатое колесо 9 установлено на втулке 11, закрепленной на основании 3 винтами 12, Теми же винтами 12 на торце втулки 11 закреплена шайба 13. На колесе 9 жестко установлен рычаг 14, на конце которого размещены штифты 15 с некоторым...

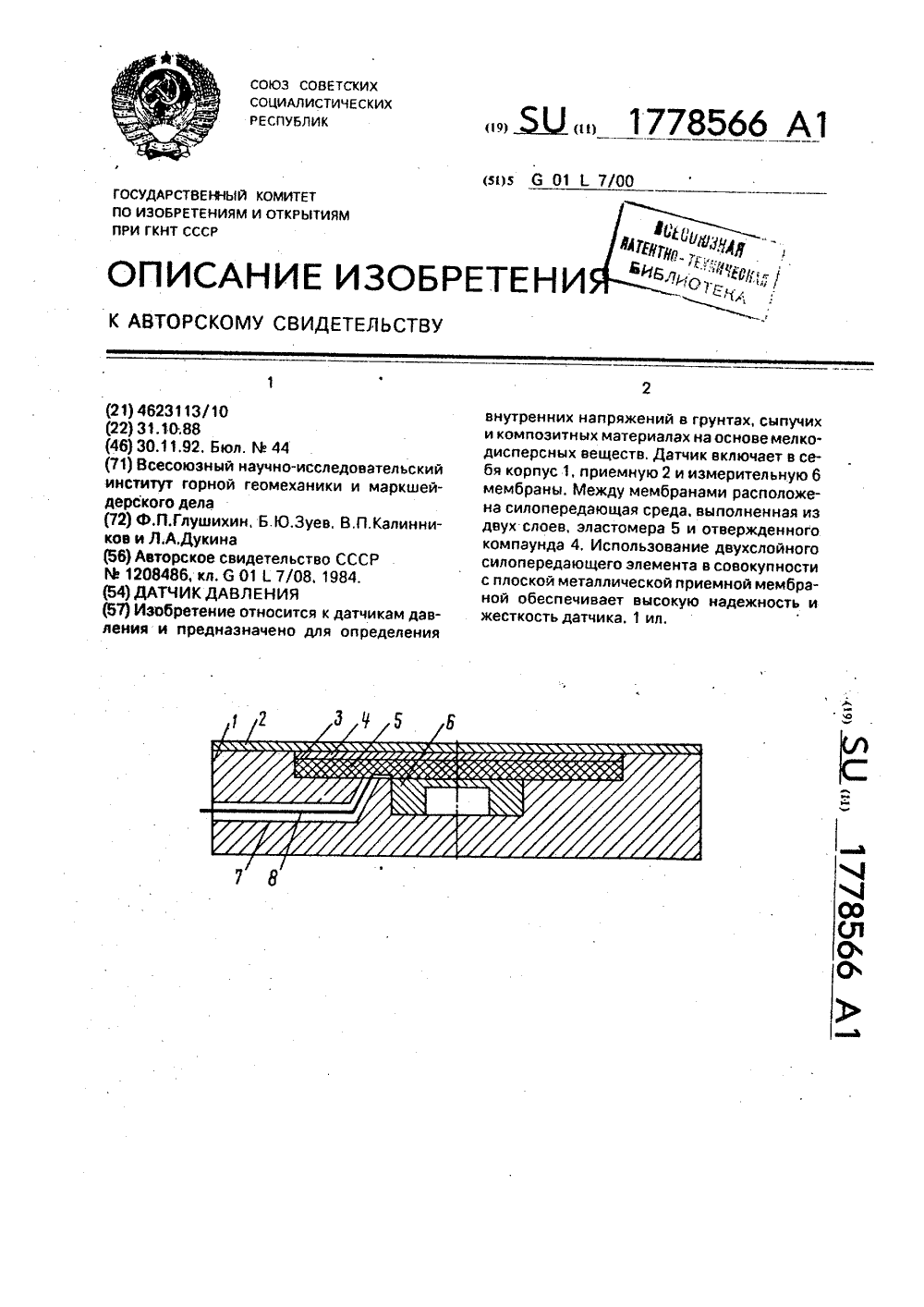

Номер патента: 1778566

Опубликовано: 30.11.1992

Авторы: Глушихин, Дукина, Зуев, Калинников

МПК: G01L 7/00

Метки: давления, датчик

...поверхностьвторого слоя совпадает с плоскостью верхней поверхности корпуса датчика. Подобное выполнение второго слоя может бытьобеспечено заливкой компаунда в жидкойфазе в оставшуюся часть цилиндрическогоуглубления с небольшим избытком. Послеперехода компаунда, хорошо поддающегося механической обработке, в твердую фазупроизводится снятие избыточной части10 слоя путем шлифовки с таким расчетом, чтобы верхняя поверхность корпуса и верхняя поверхность второго слоя совпадали.После этого к образованной плоской поверхности приклеивается также плоский сплошной тонкий металлический диск приемной мембраны,Толщина второго слоя выбирается минимально возможной, исходя из точности механической обработки, и не должна превышать толщины приемной...

Номер патента: 1778567

Опубликовано: 30.11.1992

Авторы: Гринберг, Кузнецов

МПК: G01L 7/16

Метки: абсолютного, грузопоршневой, давления, манометр

...работы оператора.Поставленная цель достигается тем, что устройство снабжено анероидной коробкой (АК) и первым и вторым постоянными магнитами. Анероидная коробка закреплена на основание соосно с поршнем, а ее подвижный жесткий центр обращен к грузовой платформе. Первый магнит закреплен на жестком центре анероидной коробки, а второй связан с центром грузовой платформы, при этом одноименные полюса магнитов обращены друг к другу. При изменении атмосферного давления жесткий центр АК перемещается вместе с постоянным магнитом, изменяя пропорционально меняющемуся атмосферному давлению, величину воздействия на поршень. Таким образом, давление на выходе манометра постоянно контролируется с учетом влияния атмосферного давления.На чертеже...

Номер патента: 1778568

Опубликовано: 30.11.1992

Авторы: Варшава, Воронин, Островская, Щербай

МПК: G01L 11/00, G01L 9/02

Метки: давления, датчик

...диапазона измерения в область низких давлений а именно измерение вакуума в пределах 10 10 мм рт.ст. (10 1,0 бар).Цель достигается тем, что чувствит ный элемент(ЧЭ) выполнен в виде ните ного кристалла, при этом твердый раст ОаАз 1-хРх легировали медью с концЗен цией носителей 2 10 8 10 см1 з , з1778568 220 В Применение нитевидного кристалла в качестве ЧЭ позволяет довольно легко осуществить его перегрев стабилизированным током питания и по изменению падения напряжения под действием вакуума опреде лить давление (вакуум), поскольку коэффициент теплоотдачи а изменяется в зависимости от его уровня.На фиг. 1 изображен датчик давления; на фиг. 2 - его градуировочная характери стика,Датчик содержит ЧЭ 1, электрические контакты 2, ламельки...

Номер патента: 1778569

Опубликовано: 30.11.1992

Авторы: Кармеев, Раков, Тимошенко, Хашев

МПК: G01L 9/04

Метки: давления, датчик

...выточка с10 15 20 25 гораздо меньше, чем момент сопротивления кольца жесткости, образованного в дне 30 35 55 40 45 бортом, в которой установлена колодочка 6 с жесткими токопроводами 7, изолированными стеклянными втулками 8. Колодочка приварена точечной лазерной сваркой, Нижние торцы токопроводов 7 с помощью микропроводов 9 термокомпрессионной сваркой присоединены к контактным площадкам планарной тензоструктуры тензомоста, Для предохранения мембраны 3 от перегрузочных давлений в основании 2 установлен регулируемый предохранительный упор 10. Датчик закрыт кожухом 11, который в нижней части приварен герметично к корпусу 1, а в верхней части - к корпусу герметичной электрической вилки 12, Внутренняя полость датчика вакуумирована,На фиг. 2...

Номер патента: 1778570

Опубликовано: 30.11.1992

Авторы: Жмуйда, Кравченко, Морозовский, Семенюк, Хусаинов

МПК: G01L 9/04

Метки: давления, датчик, тензорезисторный

...перемычками с утоненной час- тью трубчатого чувствительного элемента, а тензорезисторы установлены на внешней поверхности кольцевых элементов, приэтом внутренние поверхности кольцевых элементов выполнены коническими и ориентированы в одну сторону,Конструкция датчика представлена на чертеже. 5Упругий элементдатчика, будучи цельным, включает в себя следующие условно- составные части: корпусную часть 1 с подводящим и отводящим штуцерами, центральную трубчатую часть 2 с кольцевыми 10 перемычками 3 и 4, соединяющими центральную часть 2 с кольцевыми элементами 5 и 6, на внешних цилиндрических поверхностях которых размещены тензорезисторы 7 - 10. От внешней среды рабочая зона 15 тензорезисторов защищена корпусом 11 и крышкой 12 и...

Номер патента: 1778571

Опубликовано: 30.11.1992

Авторы: Ваганов, Пряхин

МПК: G01L 1/22, G01L 9/04

Метки: воздействия, интегральный, механического, тензопреобразователь

...компонентам представляет из себя метал1178571 5 10 2025 30 35 40 .45 50 55 лизированные контактные площадки 7, расположенные внутри канавок массивной части кристалла преобразователя 8.На фиг. 2 изображена последовательность операций для изготовления интегральных механоэлектрических преобразователей.Использовали полированные с двух сторон кремниевые пластины и-типа проводимости с ориентацией поверхности вплоскости Г 100).Выращивали термический окисел 1 толщиной 0,7 мкм при Т = 1200 С на двух сторонах пластины 2 в высокотемпературнойпечи марки СДО 125-4 А,Проводили фотолитографию для того,чтобы вскрыть окна 3 в двуокиси кремния вместе расположения внешних выводов.На установке УВПМ наносили слойплаэмохимического нитрида...

Номер патента: 1778572

Опубликовано: 30.11.1992

Автор: Малейко

МПК: G01L 9/08

Метки: давления

...т = 20 - 11 = (т 20 - т 10) + КР 1 Р 1 0 РР 1 (4) При этом подвижный конец держателя 7 прогибается под воздействием давления Р на величину 3 (см., например, В.В.Малов. Пьеэорезонансные датчики. Энергоатомиздат, 1989, с.142): Г4 Ь +3 о2 ЕЬЬЗ Ь 2+32 где- расстояние по длине держ точки его закрепления в основани нагружения (точки приложения см.фиг,2;О - расстояние резонатором 9 и центром гибк ки держателя 7;Ь - ширина пьезореэонатора 9 и балки Известно, что чувствительность КГ 1 пьезорезонатора 9 при описанном консольном закреплении совместно с держателем 7 выше чувствительности пьезорезонатора 8 в 5 30-100 раз, так как пьезорезонатор 8, расположенный по оси нагружения, работает на прямое нагружение, а пьезорезонатор 9 работает на...

Номер патента: 1778573

Опубликовано: 30.11.1992

Авторы: Пестов, Полуэктов

МПК: G01L 9/08

Метки: давления, датчик, импульсного

...в болеешироком диапазоне частот по сравнению сизвестными аналогами.Выполнение пьезоэлементов из различных по плотности и составу материалов необходимо для того, чтобы чувствительностьдатчика к давлению была отлична от нуля. "Указанные признаки отсутствуют у всехизвестных заявителю устройств аналогичного назначения, следовательно, предлагаемое техническое решение удовлетворяеткритерию "существенные отличия".На чертеже схематицески изображендатчик, общий вид.Датчик содержит основной 1 и компенсирующий 2 пьезоэлементы, электрическивключенные встрецно и расположенныемежду мембраной 3 и изолятором 4 в корпусе 5. Пьезоэлементы расположены в однойплоскости, параллельной мембране, контактируют с ней и выполнены из различных поплотности и...
