G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 586346

Опубликовано: 30.12.1977

Авторы: Викулин, Викулина, Глауберман, Петрищев, Шнайдер

МПК: G01L 11/00

Метки: давления, измерительный

...поля земли, что позволяет устранить его влияние на тензометрические измерения. Сигнал, возникающий при30 этом на коллекторах 10 и 11, компенсируетсяс помощью сопротивлений 12, так, чтобы при3отсутствии давления регистрирующий прибор показывал нуль.При наличии давления магнит 3, укрепленный на мембране 2, приближается к магнитометру 4, увеличивая магнитный поток, пронизывающий его, при этом происходит более перераспределение инжектированных носителей заряда между коллекторами 10 и 11. Соответственно ток одного коллектора, например коллектора 10, увеличивается, а другого коллектора 11 уменьшается, что приводит к появлению напряжения между двумя коллекторами 10 и 11.Таким образом, увеличение (уменьшение) давления приводит к увеличению...

Номер патента: 586347

Опубликовано: 30.12.1977

Авторы: Вейнбрин, Говорущенко, Мостославский, Рабинович

МПК: G01L 17/00

Метки: воздуха, давления, пневматических, проверки, средств, стенд, транспортных, шинах

...подвески и дисков колес и т. д., что также снижает точность измерений давления.Цель изобретения - повышение точности измерения.Для этого под опорными площадк раме выполнены направляющие, пар ные оси силовых цилиндров, и крон силовых цилиндров установлены в нап ющих с возможностью перемещения,На фиг. 1 изображен предлагаемый стенд, общий вид; на фиг. 2 - разрез по А - А на586347 15 Тираж 110 д.103 Заказ 12 НПО одписное пография, пр, Сапуно Стенд содержит раму 1 с опорными площадками 2 для установки колес транспортного средства, Перпендикулярно плоскости колес на раме 1 стенда неподвижно закреплены направляющие 3, расположенные под опорными площадками 2. В направляющих с возможностью перемещения установлены кронштейны 4, служащие для...

Номер патента: 586348

Опубликовано: 30.12.1977

Авторы: Литинский, Марьянчук, Равич

МПК: G01L 23/32

Метки: диаграмм, записи, индикаторных

...располагают светочувствительный носитель (фотобумагу). Верхнюю головку шатуна кассеты крепят в планке ползуна кассеты, имеющей вертикальную щель такой длины, чтобы на светочувствительном носителе световым лу586348 Изд. Мю 1032 Заказ 2902/10 Тираж 1109 Подписное Типография, пр. Сапунова, 2 3чом фиксировалось изменение давления на протяжении всего хода поршня.Недостатком указанного устройства является невысокая точность записи индикаторной диаграммы, обусловленная несоблюдением теплового и кинематического подобия кривошипно-шатунных механизмов кассеты и поршневой машины и ошибками по углу поворота при присоединении кривошипа кассеты к коленчатому валу поршневой машины.На чертеже приведена конструктивная схема предлагаемого устройства.В...

Номер патента: 587346

Опубликовано: 05.01.1978

Авторы: Вфанасьев, Куприянов, Лебеднв, Малинина, Чураев

МПК: G01L 7/00

Метки: давления, замера, капиллярного, капиллярнопористом, теле

...Р, и атмосферное давление РЗатем под микроскопом определяют длину незаполненной тупиковой части 1 Окапилляра, ые вынимая капилляр из воды,определяют радиус стеклянного (кварцевого)капилляра по следующей формуле;( Р ( - 1) )где 1 - радиус капилляра;- коэффициент поверхностного натяжения жидкости;Р - атмосферное давление;20о- длина капилляра;- длина незаполненной части капилОляра,Подготовленный к эксперименту капилляр25опускают в капиллярно-пористое тело (материал), Для снятия более широкого диапазона величин отрицательного квпиллярногодавления замеры производят на двух-трехстеклянных (кварцевых) капиллярах радиу 30сом от 3-5 до 0,03-0,1/ЦВозникшее отрицательное капиллярноедавление в капиллярно-пористом теле (материале) на рушит...

Номер патента: 587347

Опубликовано: 05.01.1978

Авторы: Бачило, Муравьев, Тисенко

МПК: G01L 7/04

Метки: давления

...фиг. 2 - разрезы А-А иУстройство содеожит размеденцые в кор"пуси 1 ролики 2 ц 3, расположенные междуцарздлельными направляющими 4, упругуюленту 5, изогцугую в ьцде буквы бодин конец которой закреплен с помощью 5винта 6, а другой - с помощью микрометрического винта 7, и четыре, установленныхнепосредственно ца деформируемом участкеупругой ленты 5 (с двух сторон), тензорезистора 8 (место установки обозначено 10крестом и звездой), соедцценцые по схемеполного электрического моста. Участокленты 5, охватывающий ролик 2, выполненв виде плоской манометрнческой пружины 9, Возле ролика 2 расположены ограничители хода 10. Устройство имеет электрическийй разъем 1 1 и штуцер 1 2 дляподведения измеряемого давления, Натяжениеленты 5 осушествляется с...

Номер патента: 587348

Опубликовано: 05.01.1978

Авторы: Сухинин, Якулис

МПК: G01L 11/00

Метки: манометр

...преобразователь 8, в качестве которогоможет быть использован, например, индуктивный сцеобразоьатегсь или элемент Холла,враисается соосно с осью стрелки 4 отэлекгродвигателя 10 через зубчатые шестерни 9 и 1.1 с постоянной угловой скоростью,Проходя нял отметчиками 5 и 6, бесконтакт 5цый преобразоьсстель 8 вьрабатыиает стробирующие импульсы, поступающие черезтокосъемник 14 во вторичную аппаратуру,Одновременно бесконтактный преобразователь,13, в зазоре которого вргссцяется илпульс 30ный диск 12, формирует постунаюшие вовторичную ппаратуру слспутсьсь частотакоторых пропорциональна скорости вращения,Вторичня аппаратура, в качестве котооой35может быть использован частотомер с,внешнил загсуком, преобразует поступающиеси Игсы по известному...

Номер патента: 587349

Опубликовано: 05.01.1978

Авторы: Клюев, Семенов, Фрольцов

МПК: G01L 17/00

Метки: воздуха, давления, пневматических, прибор, шинах

...причем планки установлены коаксиально друг другу, на одной из нихзакреплена стрелка, а на другой - шкалаотсчетного устройства,На чертеже схематично изображен предлагаемый прибор,.Предлагаемый прибор содержит планку 1,к левому концу которой приварен Г-обраный рычаг 2, имеющий на свободном концедиск 3. К средней части планки 1 присоединена шкала 4, проградуированная в вели-,чинах давлений в шинах автомобилей раных марок, Напротив шкалы 4 выполненаравная ее длине прорезь 5 в планке 1, Справой стороны и планке 1 приварена скоба6 в виде прямоугольника, имеющая два отверстия, соосных с планкой 1.В планку 1 вставлена коаксиально планка7, к левому концу которой приварен рычаг8, аналогичный рычагу 2, но развернутыйи стрелка 9, К планке 7...

Номер патента: 587350

Опубликовано: 05.01.1978

Авторы: Казымов, Шорин

МПК: G01L 19/00

Метки: давления, отбора, трубопроводе

...также предохранительное уст" ройство для приборов, чувствительных к давлению, содержащее корпус с мембранным манометрическим узлом и патрубком для запорного элемента расположенным в надмембранной полости и выполненным за одно целое с корпусом 2.Однако это устройство обладает рядом недостатков, основными из которых являются утечки из надмембранной полости через уплотнение штока запорного элемента, избежать которые при замере больших давлений практически невозможно, и невозможность демонтажа манометрического прибора с мембранным разделителем при его замене или профилактике без остановки техно587350 4нии осушествпять монтаж и демонтаж манометрическог о прибора с переходником 2 за смену и профилактику мембранного разделителя 3. Закрытие и...

Номер патента: 587351

Опубликовано: 05.01.1978

Авторы: Андриякин, Горшков, Игнатьев, Небусов, Синицын

МПК: G01L 19/06

Метки: газового, группового, давления, потока

...корпусе 2,соединенном с защитной крышкой 3.За ниппелями 1 последовательно установлены основной термодиодный теплообменник 4, внутри которого (по оси симметрии) фиксирован собственно термодиод 5 идисковый термоаккумулятор 6, соединенныемежду собой втулками 7.Втулки имеют кольцевые проточки нанаружной поверхности, в которых закреплены термодатчики 8. За термоаккумулятором 6 на втулках 9 установлен вспомогательный (автономный) теплообменник 10,по периферии корпуса которого фиксированычувствительные элементы 11, а по оси - 25термодиод 12, На наружной поверхности корпуса вспомогательного теплообменника установлены термодатчики 13, В корпусе2 смонтированы контакты 14 для подводаэлектричества к термодиодам при помощи 30коммуникаций 15,Для...

Номер патента: 587357

Опубликовано: 05.01.1978

Автор: Воронов

МПК: B60T 17/22, G01L 5/28, G01M 17/00 ...

Метки: одновременности, срабатывания, средства, тормозов, транспортного

...тормозной педали,Сущность способа заключается в том,что механической ногой" тормозят испы.атчцков и регистрируюшего прибора одновременно записывают диаграммы процессаторможения - изменение силы и торможенидР каждого колеса во времени 1 и скорость перемещения тормозной педали Ч ,Весь процесс торможения колесного транспортного средства может быть разбит начетыре участка соответствующих четыремэтапдл перемещения тормозной педали, ОКаждый участок может быть охарактеризован спедувшим образом:1-й участок соответствует перемешецив педали при выборе зазоров в рычажноммеханизме, а усипие Рп на печали опредепяется вепичицой трения в шарнирах рычажного привода и сопротивлением оттягивавшей пружицыр11- участок соответствует перемещениютормозной...

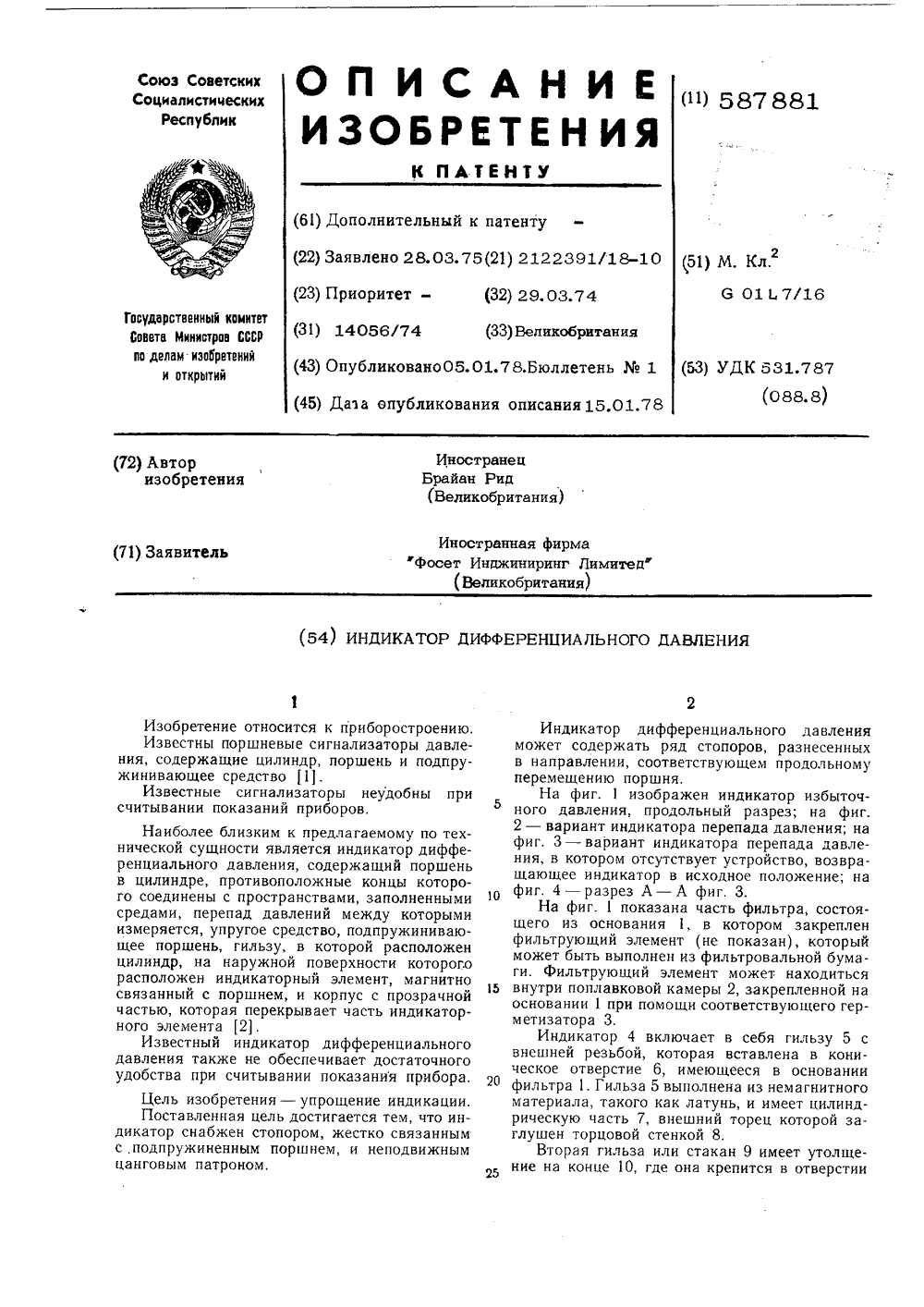

Номер патента: 587881

Опубликовано: 05.01.1978

Автор: Брайан

МПК: G01L 7/16

Метки: давления, дифференциального, индикатор

...чего избыточное давление на фильтре становится достаточным для открывания перепускного клапана, то под действием этого избыточного давления поршень 14 смещается еше дальше влево, в результате чего самая утолшенная часть 22 штока 19 входит между захватными губками цангового патрона. еше больше разжимая обжимную пружину 27. При таком смешении плунжера 14 индикаторныи элемент 28 перемещается в положение, когда оно уже не видно в смотровом отверстии 34, Вместо этого в отверстии 34 можно видеть внешнюю поверхность внешней гильзы 5. С этой целью внешняя поверхность гильзы 5 может быть выкрашена в красный цвет, что будет означать, что установку необходимо немедленно остановить и заменить фильтровальный элемент. При необходимости иметь...

Номер патента: 588476

Опубликовано: 15.01.1978

Автор: Беззубик

МПК: G01L 5/16

Метки: винта, гребного, датчик, действующих, модель, усилий

...шарнир 9 с силовоспринимающнм элементом 2 и жест ко прикрепленный к измерителю 4 изгибаю3щего момента и к измерителю окружной (Рон) силы и силы упора (Рл) с тензорези; сторами 10 (моста окружной силы) и 11 (моста упора), выполненному в виде упругих параллельных балочек 12 и 13 квадратного поперечного сечения, расположенных перпендикулярно оси 14 (см. фиг. 2) вращения гребного винта, Причем концы 15, 16 и 17 упругих балочек 12 и 13 жестко прикреплены к силовоспринимающему элементу 8, а концы 18, 19 и 20 этих балочек жестко прикреплены к внутренней площадке 21 гребного вала 1.В процессе измерения нагрузок на лопасти 7 все силы и моменты, направленные вдоль лопасти в плоскости вращения, воспринимаются балочками 12 и 13, вызывая их...

Номер патента: 588477

Опубликовано: 15.01.1978

Авторы: Карпуша, Полухин, Стернзат, Цвелик

МПК: G01L 7/06

Метки: давления, измеритель

...и впадин по линии контакта со щупами толкателей диапазонных грузов образовало необходимую комбинацию опущенных на рычаг и поднятых с него грузов.Положение равновесия рычага определяется нуль-органом 29. Ходовые винты 5 и 6 приводятся в движение двигателем 30 с редуктором.Для определения положения рейтерных грузов 1 и 2 имеются отсчетные устройства 31 и 32 с непрозрачными шторками 33 и 34. Открыта шторка отсчетного устройства, связанного с ходовым винтом опущенного груза (механизм управления открыванием и закрыванием шторок на чертеже не показан), Отсчетное устройство выполнено в виде двух цифровых механических счетчиков, соединенных с поводками рейтерных механизмов через передаточный механизм так, что в любом из положений рейтерных...

Номер патента: 588478

Опубликовано: 15.01.1978

Авторы: Власов, Дербенева, Егоров

МПК: G01L 15/00

Метки: газа, давлений, датчик, отношения

...представлена схема датчикаотношения давлений.Датчик содержит соосно установленные вкамере 1 сопло питания 2 и приемник 3 полного давления, выполненный в виде цилиндрас отверстиями 4 у закрытого его торца. Камера 1 через отверстия 5 сообщена с источником низкого давления, например с входомвоздуха в компрессор. У закрытого торцаприемника полного давления установлен частотный преобразователь 6 пульсаций давления, например пьезоэлектрический.В состав датчика входят также струйноакустический преобразователь 7 температуры,состоящий из сопла питания, резонансной камеры и пьезоэлектрического преобразователя,смеситель 8, вход которого электрически соединен с пьезоэлектрическими преобразователями приемника 3 полного давления и...

Номер патента: 588479

Опубликовано: 15.01.1978

Авторы: Курилкин, Линец, Филимонов, Ясько

МПК: G01L 15/00

Метки: газа, давлений, измеритель, отношения

...две полости сильфонообразной трубкой 16 и диском 15: на полость 21 низкого давления и полость 22 редуцированного давления. Последняя соединена с полостью 23 между корпусом делителя 5 и экраном 14 с помощью канала 24, Полость 23 сообщена с газовым потоком через отверстия 25 в экране 14, расположенные над цилиндрической поверхностью 11.Измеритель отношения давлений функционирует следующим образом.Газ высокого давления Р, поступает в делитель 5 через канал 6, проходит через фильтр , через входной жиклер 8, далее обтекает полое тело 10 и, пройдя по зазору между поверхностью 11 и экраном 14, поступает через выходной жиклер 12 внутрь полого тела 10 и далее через канал 13 выходит в атмосферу. Коэффициент редукции делителя 5 равен отношению...

Номер патента: 588480

Опубликовано: 15.01.1978

Авторы: Полухин, Чаленко

МПК: G01L 27/00

Метки: градуировки, давления, датчиков, динамической

...11. У рабочего цилиндра 1 закреплен прибор 12 для измерения перемещения уровня жидкости,Устройство работает следующим образом.При включении источника питания 6 между электродами 4, 5 наводится электростатическое поле. При этом у электродов появляются объемные заряды за счет эмиссии с электродов или ионизации полярной жидкости, растворенной в неполярном жидком диэлектрике. Под действием сил электростатического поля нарушается первоначальное распределение потенциала в жидкости и заряды начинают перемещаться вдоль оси диэлектрической трубы 3, увлекая за собой жидкость, При нечетном числе электродов жидкость может начать движение вдоль оси трубы 3 в одну или другую сторону, т. е. направление движения в этом случае является случайным. Так,...

Номер патента: 589557

Опубликовано: 25.01.1978

Авторы: Бельских, Дунаев

МПК: B60T 17/22, G01L 5/28, G01M 17/00 ...

Метки: диагностирования, средства, тормозов, транспортного

...его двигателя. Однако этот способ не достаточно точно определяет состояние тормозов из-за зависимости тормозных сил нагрузки на движители и коэффициента сцепления их с опорной поверхностьюГ 11Цель изобретения - повышение точности диагностирования тормозов транспортных средств независимо от нагрузки на движители и коэффициента их сцепления с опорной поверхностью,Достигается это тем, что измеряют расход топлива двигателя при прокручивании расторможенных и заторможенных движителей, определяют разницу результатов измерений и, сравнивая ее с эталонной величиной, определяют техническое состояние тормозов.Сущность способа заключается в следующем. Устанавливают транспортное средство,на устройство, обеспечивающее свободное вращение движителей,...

Номер патента: 590619

Опубликовано: 30.01.1978

Авторы: Ахлестин, Козлович, Тришевский

МПК: G01L 1/24

Метки: контактных, методом, напряжений, поляризационно-оптическим, прокатке

...более точно измерять величины касательных контактных напряжений, возникающих при прокатке или формовке,Формула изобретения Устроиство но-оптическим ний при прока лич а ющее с 0 ния точностиИзобретение относится к технике измерения напряжений с использованием поляризационно-оптического метода.Известно устройство для измерения контактных напряжений при прокатке с использованием поляризационно-оптического метода по основному авт. св,285308, содержацее прокатный валок, мсридиональную оптически чувствительную вставку с отражающим слоем, полярископ отраженного света, причем часть валка заменена прозрачной оптически неактивной пластиной, образующей поверхность, параллельную оптичеоки чувствительной вставке, а полярископ жестко закреплен...

Номер патента: 590620

Опубликовано: 30.01.1978

Авторы: Максимов, Сажников

МПК: G01L 5/04

Метки: каната, натяжения

...всличина которой достигает 10%. Цель изобретения - повышение точностиизмерения натяжения каната за счет обеспечения ориентации опорных поверхностей опор относительно прядей каната в продольном 5 направлении достигается тем, что в предлагаемом дннамометре на неподвижной опоре жестко закреплен установочный шнп с профильной поверхностью с возможностью контактирования последней с поверхностью меж дупрядевой впадины каната.На чертеже показано предлагаемое устройство для измерения натяжения каната, общий вид.Устройство содержит раму и связанные с 15 ней опоры 1, 2, 3, преобразователь 4 в видеплоской пружины, индикатор 5, привод 6 и установочный шип 7, укрепленный на опоре 1. Опора 1 выполнена неподвижной, а опоры 2, 3 - подвижными.20...

Номер патента: 590621

Опубликовано: 30.01.1978

Авторы: Белый, Шпади

МПК: G01L 9/10

Метки: давления, датчик

...которое последовательно перемагничивает магнитную пленку. Так как соседние домены магнитной пленки имеют противоположную 15 намагниченность, то на каждой единице площади, разделяющей поверхности между доменами, у стенки домена сосредоточена энергия.Процессы перемагничивания вызьсвают смещение доменных границ. В результате скач кообразного изменения магнитной индукциина подвижной стенке доменов между участками противоположной намагниченности возникают локальные электрические импульсы.На противоположных гранях гофра градн енты магнитного поля обратны по направлснию, поэтому этп импульсы имеют противоположные знаки.В результате на краях магипоявляется локальная разностьЗо величина и знак которой опредепым рысО;Ожсню Векоров раддст маГ-...

Номер патента: 590622

Опубликовано: 30.01.1978

Авторы: Бородулин, Васильев, Волков, Курсеков

МПК: G01L 23/08

Метки: давления, индикаторного, машин, поршневых, среднего, цилиндрах

...датчик 2 давления, подключенный при помощи усилителя 3 к коммутатору 4, имеющему связь с отметчиком 5 положения 15 коленчатого вала и емкостным ннтегрнрующим звеном 6, содержащим конденсатор 7, выводы которого соедииены с ключом 8 и индикатором. Управляющий вход 9 ключа 8 связан с отметчиком 5 положения коленчатого вала.Устройство работает следующим образом.При измерении среднего индикаторногодавления напряжение от датчика 2, пропорциональное давлению в рабочей полости ма шины 1, через усилитель 3 поступает на ком.мутатор 4, изменяющий в зависимости от положения колснчатого вала его полярность, продолжительность и интервал, С коммутатора 4 напряжение поступает на интегрирую590622 сека тпру щее звено 6 с конденсатором 7....

Номер патента: 590623

Опубликовано: 30.01.1978

Авторы: Битков, Минаев, Сафонов

МПК: G01L 27/00

Метки: давления, источник, переменного

...5, второе колено которой сообщается с атмосфсрой. Штуцер б слугкит для подключения испытываемого преобразователя (нс показан на чертеже).Устройство работает следую 1 цпм образом.В 11 сходном состоянии вснтс 1 ль 4 откфыт, давление,в рабочей камере 1 равно атмосферному, и жидкость в обоих коленах 13-образной трубки 5 находится на одном уровне. К штуцеру 6 подсоединяют испытываемый преобразователь, вентиль 4 закрывают и подают управляющее напряжение на обмотку электропневмоклапана 3. При этом воздух нз рабочей камеры 1 через переменное пнсвмосопротивлснпе 2 и Открытый электропневзд.157 Подписное комитетаСССР Заказ 425/18Тираж 1109НПО ГосударстСовета Минпо делам изобре113035, МоРаушская енногостровений исква, Жаб., д. открытии-35,4/5...

Номер патента: 591725

Опубликовано: 05.02.1978

Авторы: Генкин, Голубев, Усачев

МПК: G01L 1/16

Метки: дифференциальный, пьезоэлектрический

...и генератором заряда Я с соответствующим номеоом; на фиг. 4 - выриант измерительного,цьезоэлектрического рреобразователя переменных сил с установленным в корпуседифференциальным пьезоэлектрическим преобразователем; на фиг. 5 - вариант измерительного пьезоакселерометра с установленным15в корпусе дифференциальным пьезоэелектрическим преобразователем,Преобразователь содержит пьезоэлементы1 и 2 с обкладками 3-6, изолятор 7 идвухпроводный экранированный кабель, состоящий из проводов 8, 9 и экрана 10 кабеля. Каждый пьезоэлемент может бытьсоставлен из нескольких пьезоэлементов.в группу, а изолятор выполнен из пьезоэлектрического материала,Дифференциальный пьезоэлектрическийпреобразователь работает следующим образом,К пьезоэлементам 1 н 2,...

Номер патента: 591726

Опубликовано: 05.02.1978

Авторы: Горелашвили, Лежава, Хатридзе, Читишвили, Юферов

МПК: G01L 3/22

Метки: моментомер

...стакана 4 снабжены поперечными прорезями для придания большейэлвспчности, обеспечивающей . надежное сочление, вала электродвигателя со стаканом 4,Нвгрузочный элемент коцсольцо закрепленв подшипниках качения 9.Для фиксирования врвщвквпего момента накорпусе 2 расположена градуированная шкала 55510, в на электромагните 3 закреплена стрелка 11,Для обеспечения балансировки нв электромагните, 3 закреплен противовес 1 2.Момецтомер работает следующим образом,Ввп испытуемого электродвигателя вставляется в стакан 4, изготовленный из ферромагнитного материала, Посредством крнтактных колец 6 подается питание на катушку 5 и тем самым,создается поток магнитных силовых линий, замыкающийся черезстакан 4 на валу испьггуемого электродвигвтела,. Под...

Номер патента: 591727

Опубликовано: 05.02.1978

Автор: Токарев

МПК: G01L 5/16

Метки: резания, силы, составляющих

...йй резания, причем верхняя консольная планка люлька, силоиэмерительные элементы, . выполнена с жесткостью в направлении упругий элемент, выполненный в виде рамы вертикальной оси, в два раза большей, чем и вертикальной стойки, и индикатор ) нижняя планка. Однако оно также не обеспечивает требуе- . На фиг, 1 изображено устройство для мую чувствительность и точность измеренийизмерения составлякицих силы резания видпланке 2, что будет зафиксировано силоизмерительным элементом 9,Проведя ряд опытов с постоянно уменьшаюшейся фаской 1 на величину а,Й, получим ряд значений нормальной силы М икасательной силы Р,Нормальная составляюшая на заднейграни резца будет выделена и определенапо той же методике, что и Р когдарезец будет заточен...

Номер патента: 591728

Опубликовано: 05.02.1978

Авторы: Калмыков, Князев, Матвеев

МПК: G01L 5/24

Метки: крутящего, момента, прибор

...положении, что между его торцоми свободным концом пружины 6 имеетсягарантированный зазор,15Тарировка прибора осуществляется следу-ющим образом.С помощью приспособлений, имеющихсяна заводе-изготовителе, через выходнойквадрат 4 рычаг 3. нагружается внешнимфиксированным моментом М (фиг. 2),Затем индикатором 5 определяется величинаперемещения ц свободного конца пружины2. После этого внешняя нагрузка снимается25и при помощи винта нагружается контрольная пружина 6, которая изгибаясь, поворачивает рычаг 3. Последний, преодолеваяупругое сопротивление пружины 2, перемшает ее свободный конец. Нагруженне произ 30водится до получении на индикаторе значения В . После этого на гладкую поверхность винта 7 против метки 10 наноситсяконтрольная метка 8, а...

Номер патента: 591729

Опубликовано: 05.02.1978

Авторы: Афанасьева, Панфилов, Приказчиков

МПК: G01L 7/08

Метки: мембрана, хлопающая

...обеспечимет четкое релейное срабатывание и стабильность срабатывания при заданных перепадах давления с разным знакомвследствие "упруго-жесткой развязки выпуклых поверхностей дуговым гофром, 25На фиг. 1 представлена конструкцияхлопающей мембраны для приборов разностидавлений на фиг, 2 представлена характеритика хлопаюшей мембраны для приборовразности давлений - зависимость прогиба З 0центра мембраны от давления Ф =ф Ь Р ).Хлопающая мембрана для приборов разности давлений состоит из первой выпуклойповерхности 1, второй выпуклой поверхности2, противоположно направленной по отношнию к поверхности, дугового гофра 3 мест,взаимного сопряжения выпуклых поверхностей и дугового гофра 4 мест взаимногосопряжения поверхности 2 с...

Номер патента: 591730

Опубликовано: 05.02.1978

Авторы: Крацберг, Кукуев, Озеров, Шевченко

МПК: G01L 9/10

Метки: давления, измеритель

...соединенных между собойпружиной,На чертеже показана принципиальнаясхема устройства.Устройство состоит иэ цизтиттдрическогокорпуса 1, пружины 2, разделенной настроеечной втулкой 3 на два участка - растяжебека имее 1 резьбу одинакового шага как сна фружи, так и внутри (определяемого шагом навивки пружины 2) и соединяется в один узел со штоком 4 с резьбой. Пружина фиксируется в корпусе винтами 5.Внизу к корпусу стаканом 6 поджимается мембрана 7 В верхней части корпуса аиФдится узел индуктивного дифферейцйаль-. ного преобразователя перемещения чувст вительного элемента в электрический сис. нал, состоящий из катушки 8, сердечника 1 о 9, соединенного со штоком 10 и второй настроечной втулки 11, имеющей резьбу одинакового шага как...

Номер патента: 591731

Опубликовано: 05.02.1978

Авторы: Опарин, Фролов

МПК: G01L 11/00

Метки: давления, зеркала, клапана, поверхности, поля

...клапан итело вращения установлены с возмож ностью поворота относительно своихосей.На чертеже представлена принципиальная схема устройства.В корпусе 1 устройства установлен )5 клапан 2. В клапане расположено теловращения 3, ось которого перпендикулярна поверхности зеркала клапана исмещена относительно его центра. Наторцовой поверхноститела З,составляю- Ю щей часть поверхности зеркала клапана, выполнено отверстие 4 для отборадавления, соединенное каналом с датчиком 5 давления через сопрягающееустройство б.25 Зубчатые передачи 7 и 8 вращаютобе части клапана как относительнодруг друга, так и относительно корпуса, Степень открытия клапана 2 регулируется винтовой парой 9. Контроль ЗО положения всех подвижных элементов591731 Предложенное...

Номер патента: 591732

Опубликовано: 05.02.1978

Авторы: Бурханов, Коропова

МПК: G01L 13/02

Метки: давлений, разности

...тем, что известное устройство, содержащее камеру, упругую диафрагму, разделяющую камеру на два отсека, и тензопреобразователи, выполненные в виде упругой подложки с нанесенным на нее полупроводниковым слоем, снабжено упором, жестко закрепленным в одном из отсеков камеры, а тензопреобразователи закреплены с предварительным прогибом между упором и упругой диафрагмой.Кроме того, для закрепления в одной камере разных по длине тензопреобразователей (например, при смене вышедших из строя тензопреобразователей) упор смонтирован с возможностью его переме" щения вдоль отсека. ттри этом для сохранения неизменным объема отсека упор выполнен в виде решетки.591732 Составитель И.ПетрашеньТехред И.климко Корректор А.Власенко Редактор О,Филиппова...
