G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 1281940

Опубликовано: 07.01.1987

Авторы: Заганяч, Кутраков, Тихан

МПК: G01L 9/04

Метки: давления, датчик, тензометрический

...действующая на растяжение балки вдоль ее оси.40Перемещения в упругих системахприменительно к известной схеме нагружения (фиг.2) определяются соотношениема= - (-агг -2 г 1-2 га 1-гР ): РЕЛФгде А - горизонтальное смещение точки крепления передаточногозвена к мембране,Е - модуль Юнга материала,- момент инерции передаточногозвена относительно горизонтальной оси,Р - действующее усилие.Исходя из условия, что А=О, можно получить длину а прямолинейногоучастка; 2 2 г 2а2 3+1 ТгПоскольку а .О, то значение радиуса полукруглого участка г- В12этом случае передаточное звено в точке А приложения усилия Р претерпевает лишь вертикальное смещение.Вместе с тем при жестком креплении в этой же точке А на передаточное звено должен действовать дополнительный...

Номер патента: 1281941

Опубликовано: 07.01.1987

Авторы: Леваков, Леонов, Мартынов, Пикалев

МПК: G01L 11/00

Метки: давления, датчик, частотный

...давление вызывает прогиб мембраны 1 и поворот стоек 2 и 3,смещенных относительно центра мембраны, В результате происходит измене-ние натяжения струны 4, закрепленной 35между концами стоек, и изменение частоты ее колебаний. Возбуждение и съемколебаний струны производятся известным способом.40При изменении температуры частотного датчика, например при ее увеличении, и при температурном козффиьциенте линейного расширения (ТКЛР)материала одного из штифтов, например 7, не равном ТКЛР материала стойки 2, неодинаковое температурноерасширение штифта и стойки вызываетповорот верхней части стойки относительно упругого шарнира 5. Если, 50например, температурное расширениеструны превышает расширение мембраны,1 КЛР материала вкладыша должен...

Номер патента: 1281942

Опубликовано: 07.01.1987

Авторы: Воскресенская, Санто

МПК: G01B 5/30, G01L 25/00

Метки: калибровки, тензометров

...в упругой зоне. На каждойиэ верхних опор устройства установлены измерители б длины, например индикаторы часового типа с ценой деления 1 мкм, а на нижних опорах установлены упоры 7 и соединительныештанги 8, передающие деформацию образцового бруса измерителям длины.Между верхними и нижними опорами на. брус устанавливается испытуемый тенэометр 9 с базой Б 2,Устройство работает следующим образом.Образцовый брус подвергается растяжению, и измерителями длины определяют продольную деформацию брусапо базе устройства. Деформацию брусу можно создать при помощи образцовой силозадающей машины, а в качестВНИИПИ Заказ 7255/38 ТирПроизв,-полигр. пр-тие, г. ра. Расстояние между крайними ножами опор выбраны от 2 до 500 измерительной базы...

Номер патента: 1282240

Опубликовано: 07.01.1987

Авторы: Немировский, Чернявский

МПК: G01L 1/04

Метки: внеконтактной, волны, деформации, длины, изделии, отверстий, протягивании

...материала, нанесенного в предварительно выполненную на цилиндрическом элементе 3 канавку. Зерна абразива находятся на уровне микронеровностей. Абразивосодержащий материал может быть выполнен, например, из смеси клея типа БФ и алмазного порошка.Цилиндрический элемент 3 выполняют упругим в радиальном направлении. Режущий инструмент 2 с цилиндрическим элементом 3 фиксируют в окружном направлении относительно обрабатываемого изделия 1, например, путем нанесения соответствующих меток, и производят режущее протягивание. В процессе протягивания на участке установившегося движения боковая поверхность цилиндрического элемента 3 контактирует с поверхностью отверстия изделия 1 за пределами волны внеконтактной деформации и на поверхности...

Номер патента: 1283545

Опубликовано: 15.01.1987

Автор: Алейников

МПК: G01J 5/20, G01K 7/00, G01L 1/00 ...

Метки: излучения, температуры, электромагнитного, энергии

...проходит через, 45 открытый затвор и разогревает термопреобразователь 4. Баланс измерительного преобразователя 7 нарушается, этот сигнал с выхода измерительного преобразователя 7 через второй коммутатор 9 поступает на вход дифференцирующего усилителя 13 блока 12, Максимальное значение производной этого сигнала фиксируется на диодно-емкостном запоминающем устройстве 14. 55 Этот сигнал пропорционален мощности воздействующего сигнала.Уравнение теплового баланса для термопреобразователя в случае, еслитермопреобразователь и поглотительизлучения имеют одинаковую температу-ру по объему чувствительного элемента, можно представить следующим образом. йТС - +Т =И с 11 где С - теплоемкость;Т - температура;Ъ - полная теплопередача;И -...

Номер патента: 1283554

Опубликовано: 15.01.1987

Авторы: Бачерикова, Писарева, Скрябин

МПК: G01L 1/04

Метки: пружин, сортировки

...генератора 11, связанного с бесконтактнымдатчиком 12 перемещений, а третийвход узла 5 сортировки электрическисвязан с вторым выходом распределителя 2, третий и четвертый выходы которого через соответствующие усилители 13 и 14 разрешающих сигналовсвязаны соответственно с входом блока 4 перемещения узла измерения и с.входом узла 15 сброса, выходом электрически связанного с первым входом 40узла 5 сортировки.Устройство работает следующим образом,Длительность рабочего цикла зада"ется тактовым генератором 1, импульсы от которого поступают на распределитель 2 для управления работойвсего устройства.Разрешающий сигнал с первого выхода распределителя 2 поступает вблок 3 автоматической подачи, с помощью которого контролируемое...

Номер патента: 1283555

Опубликовано: 15.01.1987

Авторы: Дерфель, Редькин, Хохряков

МПК: G01L 3/10

Метки: измеритель, крутящего, момента, цифровой

...импульсов, которая сосчитывается в старшем разряде 30 счетчика 12 импульсов. При этом первый из этих импульсов переводит триггер 17 в "нулевое" состояние, чем подготавливается окончание режима измерения, который заканчивается при появленииближайшего очередного импульса со счетчика 13 импульсов, поступающего на "единичный" вход триггера 17.Положительным перепадом потенциала на выходе триггера 17 сформированный одновибратором 23 импульс устанавливает триггер 15 в "нулевое" состояние, разрешающий потенциал на первом выходе триггера 15 снимается, схемы И 8, 9, закрываются, счетчики 11, 12 импульсов прекращают счет, а сформированный от положительного перепада одновибратором 24 импульс поступает на управлякнций вход блока 18...

Номер патента: 1283556

Опубликовано: 15.01.1987

Авторы: Альперович, Беляев

МПК: G01L 5/24

Метки: затяжки, резьбовом, соединении, усилия

...детали 2 меньшей массы приложить щуп вибратора, амплитуду колебаний которого предварительно установили на заданном уров,не, то амплитуда вибрации стягиваемой детали 2 меньшей массы в определенной точке 5 возле контролируемоО го резьбового стержня 3 определяется усилием затяжки этого стержня (фиг. 2).В отсутствии затяжки резьбового стержня 3 амплитуда вибрации в точке 35 . 5 максимальна, что соответствует области 1 на графике (фиг. 2). По мере возрастания усилия затяжки резьбового стержня 5 амплитуда вибрации в точке 5 падает (область 11 40 на фиг. 2). При плотном смыкании стыка между стягиваемыми деталями 1 и 2 амплитуда вибрации в точке 5 минимальна (область 111 на фиг. 2).45Таким образом, измеряя амплитуду вибрации в точке 5...

Номер патента: 1283557

Опубликовано: 15.01.1987

Авторы: Брилевич, Букин, Козицын, Чувыкин

МПК: G01L 19/06, G01L 7/08

Метки: давления, датчик

...выполнена кольцевая проточка 6.Датчик работает следующим образом.При нормальной температуре измеряемой среды (25+10) С акустическое или быстропеременное давление, воздействуя на мембрану с закрепленным на ней пьезоэлементом, деформирует ее и на электродах пьезоэлемента возникает электрический сигнал, пропорциональный воздействующему давлению. Переменные механические напряжения возникают только от воздействия измеряемого давления.При резком повышении температуры мембрана датчика прогревается быстрее, чем корпус, и под воздействием внутренних тепловых напряжений прогибается. Одновременно нагревается кольцо, коэффициент линейного расширения материала которого больше чем у материала мембраны. При этом кольцо, увеличиваясь в размерах,...

Номер патента: 1283558

Опубликовано: 15.01.1987

Авторы: Павлихин, Теляшов, Чеканов

МПК: G01L 9/08

Метки: давления, датчик

...виброимпульсными методами, и после растворениязаглуйки 12 производят измерениядавления. Полное растворение заглуш ки 12 отражается на форме кривойдавления (увеличивается амплитуда,исчезают помехи), регистрируемой наэкране осциллографа, подключенногок датчику давления с помощью коак сиального кабеля и разъема. Сжатыйинертный газ не позволяет жидкому.металлу войти в зазор 14, не растворяясь и не входя в соединение срасплавом. Толщина стенок корпуса 22 6 достаточна, чтобы провести замердавления, и в то же время ана ненастолько велика, чтобы затруднитьработу с датчиком. При замере давления акустическая волна падает наоткрытый торец корпуса 6 с переднимстержнем 3, входит в них беспрепятственно и отражается от границы жидкого металла с...

Номер патента: 1283559

Опубликовано: 15.01.1987

Авторы: Бородин, Ивашев, Макаров

МПК: G01L 23/08

Метки: внутреннего, давления, двигателя, индикаторного, сгорания, среднего

...полярности сигнала соответствует циклу воспроизведения первой гармонической составляющей функции хода поршня. При совпадении момента появления сигнала начала цикла с моментов достижения н,м.т, поршня момент изменения знака гармонических состав- ляющих совпадает с моментом достижения в.м.т, поршня, и сигнал на выходе "быстрого" сумматора становится симметричным относительно момента изменения полярности. Устройство фиксирует этот момент, анализируя результат суммирования уровней сигнала "быстрого" сумматора в моменты, опережающие и запаздывающие относительно середины цикла воспроизведения первой гармонической составляющей на некоторый угол Ь равный единице дискретности задания задержки. "грубой" ступени формирования фазового сдвига,...

Номер патента: 1283560

Опубликовано: 15.01.1987

Авторы: Брюханов, Григоровский, Ерицев, Жук, Завьялов

МПК: G01L 13/02

Метки: газов, дифференциальный, манометр

...0 ,= Е Ь Р оказывается пропорциональным давлению ЬРВ про цессе эксплуатации дифференциального манометра возможно возникновение мультипликативной погрешности измерения от изменения 1. Коррекция мультипликативной погрешности измерения осуществляется следующим образом. Электромагнит отключается от источника питания. При этом груз под действием сиды тяжести Р = ш.я, где ш - масса груза 18; ускорение силы тяжести, падает на вялую герметичную мембрану 8, что эквивалентно некоторому эталонному изш, менению давления ЬР = где БЭт Я площадь мембраны, а следовательно, и1 изменению выходного сигнала Б , = = Е(ЬР +ЬР ). Разрядность двух выходных напряжений равна В процессе коррекции мультипликативной погрешности измерения при помощи последней...

Номер патента: 1285326

Опубликовано: 23.01.1987

Авторы: Зиновский, Кретер, Шичкова

МПК: G01L 5/04

Метки: жгута, натяжения

...корпусерасположены два неподвижных направляющих нитепроводника 11, а измеритель 10 связан с регистратором 12.Устройство работает следующимобразом. 30Контролируемый жгут 13 проходитчерез систему нитепроводников 2 и 11.При этом натяжение жгута смещаетизмерительный нитепроводник 2, который через одноплечий рычаг 1 передает возникающий крутящий моментсвязанной с ним втулке 3, котораяповорачивается в подшипниках 4 относительно корпуса 5 на угол ыпропорциональный приложенному натяжению и определяемый жесткостью торсиона 6, при этом кулачок 7, жесткосвязанный с втулкой 3, находясь впостоянном контакте с подпружиненным,к нему пружиной 8 рычагом 9, являющимся подвижной частью измерителя10 перемещения (например, емкостного 1,перемещае(г рычаг 9 на...

Номер патента: 1285327

Опубликовано: 23.01.1987

Авторы: Васильев, Тельпов, Тихонов

МПК: G01L 21/12

Метки: вакуумметр, теплоэлектрический

...При понижении давления температура терморезисторов К и К увеличивается, что приводит к появлениюразбаланса моста, являющегося функцией давления,Благодаря предлагаемой конфигурации терморезистора сумма тепловыхпотоков трех участков изменяется минимально при различной ориентации впространстве. Известно, что количество теплоты, отданное за счет конвекционного теплообмена 1 зависит от угла наклона поверхности и максимальнопри горизонтальном положении. Количество теплоты определяется выражением Ч=Ч Б, =Ч Б (япи) (1) где Ч - плотность теплового .потока;Бэ - эффективная площадь теплоотдачи,Б - площадь терморезистора,06 - угол между продольной осьютерморезистора и нормалью.Предлагаемая конструкция терморезистора образована тремя участкамис...

Номер патента: 1286912

Опубликовано: 30.01.1987

Авторы: Григоренко, Кортусов, Пашин, Сенкевич

МПК: G01L 3/00

Метки: импульса, ударного, энергии

...в блске 7 разностиопределяется значение разности квадратов напряжений (Б " )2 - (П" ) , 40которая пропорциональна разности квадк 1 аксратов наибольших усилий Р ино.ксРвозникающих во время штамповочного цикла в пуансоне и упоре,ГСР ) - СР-" )Ч. 45Это позволяет определить энергию,сообщенную упору при ударе,у (Рс 1 акс )2 Р макс, )250вводя в блок 7 в качестве множителя коэффициент К пропорциональности, постоянный для данного измерительного устройства. Электрический сигнал,со ответствующий избыточной энергии Т при штамповке,до упора, преобразуют с помощью аналого-цифрового преобразователя 8 в код и выводят в удобной для оператора форме на индикаторном блоке 9.Эффективность использования способа измерения избыточной энергии удара при...

Номер патента: 1286913

Опубликовано: 30.01.1987

Автор: Брюшинин

МПК: G01L 7/18

Метки: микроманометр

...горизонтальном положении, поршенек размещен ближе к концу трубки, к которому будет подведено большее давление.После создания в пневмовводах 9измеряемого перепада давлений поршенек начинает перемещаться, приэтом либо регистрируется время прохождения поршеньком определенногоучастка индикаторной трубки, либовращением регулировочного винта 8создается такой наклон каркаса 5,при котором поршенек останавливается, при этом сила, действующая напоршенек от перепада давлений, уравновешивается осевой составляющейвеса поршенька. Измеряемый перепадиз-за гистерезиса смачивания, а пренебрежимо малое изменение длины поршенька исключает необходимость введения в показания микроманометра поправки, учитывающей перемещение менисков поршенька вследствие...

Номер патента: 1286914

Опубликовано: 30.01.1987

Авторы: Афиногенов, Мехович, Персин, Тимофеев

МПК: G01L 9/00

Метки: барической, тенденции, характеристики

...третий реверсивные счетчики 16-18 в ну 45левое состояние. При поступлениисигнала пуска триггер 14 устанавливается в единичное состояние, обеспечивающее прохождение через первый элемент И 4 импульсов тактового генератора 3 на счетчик 13. При этом напервом выходе четвертого дешифратора11 разрешающий сигнал сохраняетсяна время между первым и вторым импульсами тактового генератора 3, Навтором выходе четвертого дешифратора11 разрешающий сигнал сохраняется навремя между вторым и третьим импульсами тактового генератора 3. На третьем выходе четвертого дешифратора11 разрешающий сигнал сохраняетсяна время между третьим и четвертымимпульсами тактового генератора 3.После,лервого импульса тактовогогенератора 3 формируется импульспервого формирователя...

Номер патента: 1286915

Опубликовано: 30.01.1987

Автор: Иоффе

МПК: G01L 9/10

Метки: давления, датчик

...воздушных за 2зоров соответственномежду якорем и магнитопроводом 3, якореми магнитопроводом 4при нулевом положенииякоря (фиг.1);Ъ - число витков в обмотках 5 и б; При подаче в датчик давления Р центр чувствительного элемента 1 перемещается пропорционально давлению и перемещает якорь 9 вверх (к магнитопроводу 4), При этом изменяются воздушные зазоры между якорем и магнитопроводами и на выходе датчика появляется напряжение, увеличивающееся с увеличением давления.Определим зависимость выходногоФнапряжения датчика от перемещения якоря (г 1),Магнитный поток связан с перемещением якоря следующим образом:Ь - перемещение чувствительного элемента;Б - площадь торцов внутреннего и крайнегополюсов магнитопровода;- магнитная проницаемость...

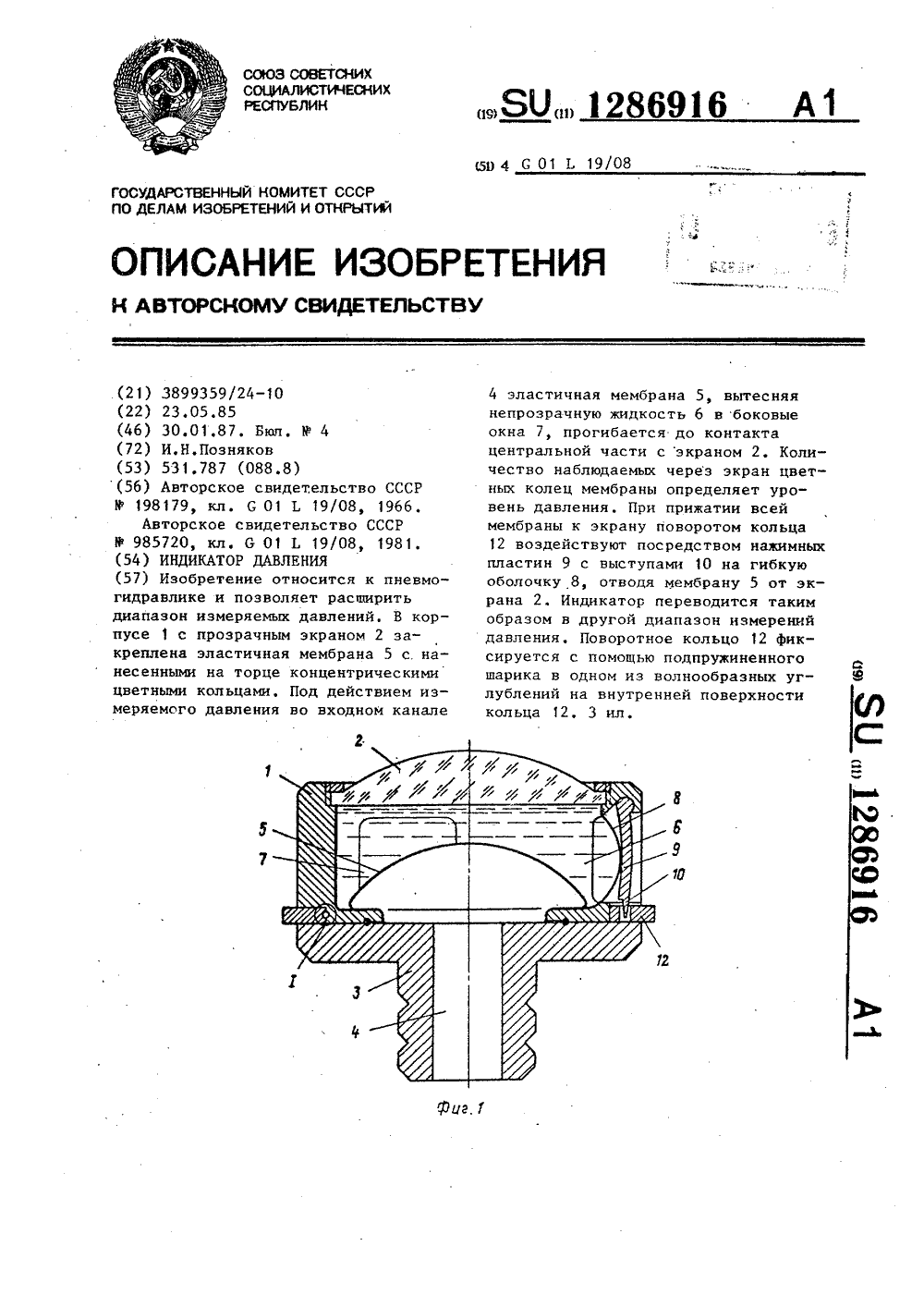

Номер патента: 1286916

Опубликовано: 30.01.1987

Автор: Позняков

МПК: G01L 19/08

Метки: давления, индикатор

...поворотного кольца 12 выполнены волнообразные углубления 15.Индикатор давления работает следующим образом. 35При отсутствии давления во входном канале 4 между экраном 2 и эластичной мембраной 5 находится непрозрачная жидкость 6 и мембрана 5 через прозрачный экран 2 не просматри вается, С появлением давления во входном канале 4 эластичная мембрана 5 перемещается до контакта центральной части с экраном 2, вытесняя непрозрачную жидкость б в боковые 45 окна 7, При этом поворотное кольцо 12 должно быть установлено так, чтобы нажимные пластины 9 находились на максимальном удалении от гибкой оболочки 8, По мере возрастания дав ления пятно контакта мембраны 5 с основанием экрана 2 увеличивается, Концентрические кольца, нанесенные на мембране 5...

Номер патента: 1286917

Опубликовано: 30.01.1987

Авторы: Гольштейн, Капканец, Лившиц

МПК: G01L 23/22

Метки: внутреннего, двигателя, загрузки, сгорания, степени, турбонаддувом

...отношение давления наддувочного воздуха к давлению воздуха перед компрессором является линейной функцией текущего значения мощности двигателя, значения М и Х определяют ,следующим образом; Рк Ро П ф 45 50 РкК амР н 55 Формула изобретения При этом степеньзагрузки двигателя определяется как где 1 - постоянный коэффициент,"Р - текущеезначение давлениянаддувочного воздуха; Р, - давление наддувочного воздуха при 1007 загрузке двигателя и нормальном состоянии воздухоочистителя;Ро - текущее значение давлениявоздуха .перед компрессором;П - частота вращения коленчатого вала двигателя;Р- давление воздуха перед компрессором при 1007 загрузке двигателя и нормальномсостоянии воздухоочистителя;П - частота вращения коленчатого вала при 1007...

Номер патента: 1286918

Опубликовано: 30.01.1987

Авторы: Андреев, Москалев, Новиков, Сажин, Сунцов

МПК: G01L 27/00

Метки: труба, ударная

...разрушаемую диафрагму 3 и присоединяют камеру 1 высокого давления, при этом управляемый вентиль 8 и отсечной клапан 10 закрытыОткрывают отсечной клапан 10 и одновременно включают вакуумный насос 12. Начинается откачка воздуха из камеры 2 низкого давления, По вакуумметру 17 следят за величиной вакуума в камере низкого давления. При достижении давления 1-5 мм рт. ст. закрывают отсечной клапан 10, в результате чего вакуумный тракт изолируется от камеры 2 низкого давления.Открывают клапан 3, создавая вкамере 1 высокого давления давление, равное 1,5-5 атм. Закрывают клапан 8, отсекая резервуар 9 от камеры 1. При создании такого давления пленка разрушаемой диафрагмы 3 лопается и газ из камеры 1 поступает через отверстие 5 в камеру 2...

Номер патента: 1288511

Опубликовано: 07.02.1987

Авторы: Годжиев, Дзускаев, Кибизов, Переслегин, Хатагов

МПК: G01L 1/06, G05B 13/00

Метки: датчик, деформации, механизма, настройки, сил, упругой

...3 подавляет высокочастотные помехи этого сигнала (на выходе Х,), а также выделяет первую и вторую производные токи (на выходах Х и Х ). Фильтр 4 идентичен фильтру 3, он получает сигнал с датчика 2 напряжения якоря, а с его второго выхода снимается первая производная этого напряжения. Выходные величины обоих фильтров подаются с соответствующими уравнению (1) знаками на сумматор 8, причем сигналы упомянутых производных предварительно пропускаются через цифроуправляемые резисторы 5-7 , коэффициенты передачи которых с помощью фиксатора кодов установлены равными коэффициентам при соответствующих переменных уравнения (1). Таким образом, на выходе сумматора 8 получается величина составляющей тока якоря,прямо пропорциональной текущей величине...

Номер патента: 1288512

Опубликовано: 07.02.1987

Авторы: Заведеев, Зарубин, Зарубина

МПК: G01L 19/04

Метки: высокотемпературных, давления, средах

...сообщенные между собой через щели 5, подводящий 6 и от. водящий 7 охлаждающую среду трубопроводы, которые выполнены в виде коакСиальных труб, стенки которых соединены поперечной перегородкой 8, выполненной в виде полукольца, концы которого соединены с продольными перегородками 4, а в стенке подводя 25 щего трубопровода 6 выполнено окно 9, сообщающее полость этой трубы с одной из камер кожуха. Датчик давления снабжен проводами 1 О, размещенными в трубопроводе 6.Устройство работает следующим образом.Измеряемое давление поступает кдатчику 2 по патрубку 3. Охлаждающий агент, подаваемый по трубе 6,выходит через окно 9, выполненное З 5в этой трубе между полукольцом 8 идатчиком 2; проходит, образуя линиитока, параллельные оси устройства,в...

Номер патента: 1290104

Опубликовано: 15.02.1987

Авторы: Александров, Кречетников, Матвеев, Мезиков, Панин

МПК: G01L 1/10

Метки: усилий

...4 массы воздуха вследствие колебаний давления окружающей среды, жесткость упругого элемента 3 и жест кость мембраны барометрического компенсатора 8 соотносят как с 007 - 02КК; Уэ10где К - механическая жесткостьмембраны компенсатора;К - механическая жесткостьэупругого элемента.Соединение упругого элемента 315с силопередающим элементом 5 икронштейном 7 может быть осуществлено, например, с помощью болтов 14,Устройство работает следующимобразом,Приложение к устройству нагрузки вызывает дейормацию одновременно упругого элемента 3 и жесткогоцентра мембраны барометрическогокомпенсатора 8 на одинаковую величину, ДеАормация упругого элемента3 в свою очередь вызывает натяжениеленточной струны 4 и, следовательно, изменение частоты ее...

Номер патента: 1290105

Опубликовано: 15.02.1987

Авторы: Будницкий, Головинский, Киселев, Суворов

МПК: G01L 1/12

Метки: механических, напряжений, распределения, сечению, ферромагнитных

...распределением напряжений по глубине (б (х . 45ОНакладной магнитоупругий датчикзакрепляют на образце и подают токс одной из выбранных частот. Измеряют ЭДС и по ранее полученному графику зависимости ЭДС измерительной 50обмотки датчика от величины создаваемого в ней механического напряжениядля данной частоты определяют напряжение. . Эффективную глубину про 1никновения Ь Определяют по Формуле 551усреднения:Ь. = - 8 (х)с 1 х,1( о о5 2где (3(х) - известное распределениеонапряжений в сечении эталонного образца;х - переменная координатапо глубине образца.Аналогичные операции проводят навсех выбранных частотах. Строят график зависимости эффективной глубиныпроникновения от частоты тока. Пополученному графику выбирают нужныерабочие частоты. Их...

Номер патента: 1290106

Опубликовано: 15.02.1987

Автор: Козырев

МПК: G01L 1/22

Метки: тензометрическое

...измерений можно достигнуть путем введения в выражение (2) кубичных членов: Ь=Р(НЦ,)+а Б,Н +а,Н 1 Б,+а Ц, +аЦ.(3) 2Выходы масштабных квадраторов 9 и11, усилителя 7 с фиксированным смеще.нием и умножителя 10 соединены с входами сумматора 12,выход которого подключен к входу усилителя 13,Электрическая схема тензопреобразователя состоит из двух мостовыхсхем 14 и 15. Тензомост 14 образуюттензорезисторы 3-6, а тензомост 15тензорезисторы 1-4.Тензорезисторы 1-6 находятся водинаковых температурных условиях.С точек 20 и 21 измерительной диагонали тензомоста 14 снимают сигнал Ба с точек 20 и 22 измерительной диагонали 15 - сигнал Ц . Оба сигнала Б,и Б несут информацию об измеряемоймеханической нагрузке Ь и о температуре Т тензорезисторов, т,е. где й...

Номер патента: 1290107

Опубликовано: 15.02.1987

Авторы: Воронин, Добролюбов, Лившиц, Моносзон, Самойлов

МПК: G01L 3/00

Метки: мощности, прибор

...5 временных импульсов, а выход - с реверсивным счетчиком 6, выход которого соединен с цифроаналоговым преобразователем 7.Датчик 8 давления наддува соединен с функциональным преобразователем 9, второй вход которого соединен с выходом цийроаналогового преобразователя 7, Выход Функционального преобразователя 9 соединен через весовые сопротивления 10 с индикатором 11.Прибор для измерения мощности работает следующим образом.Датчик 1 выдает на Аормирователь 2 электрические сигналы, частота которых пропорциональна частоте коленчатого вала двигателя. В Аормирователе импульсы усиливаются и им придается прямоугольная йорма. Во время разгона двигателя, при достижении валом двигателя заданной угловой скорости, селектор 3 уровня запускает...

Номер патента: 1290108

Опубликовано: 15.02.1987

Авторы: Голубев, Перминов

МПК: G01L 3/10

Метки: асинхронного, валу, крутящего, момента, сигнализатор, электродвигателя

...по первичной обмотке 7 трансформатора 1 тока.Ксли момент на валу испытуемогоасинхронного электродвигателя 10 непревышает заданный уровень, то све 45товой поток от лампы 4 накаливания,воздействующий на Аоторезистор 6,недостаточен для снижения его сопротивления настолько, чтобы ток, проходящий через него ,вызвал срабатывание электромагнитного реле 2.При возрастании момента на валуэлектродвигателя растет ток в ценипервичной обмотки 7 трансформатора1 тока и соответственно растет напряжение на концах цепи, включающей всебя Аоторезистор 6, обмотку электромагнитного реле 2 и лампу,5 накаливания, а также растет ток, протекающий через лампу 4 накаливания, что ведет к росту ее светового потока и снижению сопротивления Аоторезистора...

Номер патента: 1290109

Опубликовано: 15.02.1987

Авторы: Данько, Еськов, Игнашкин, Цветков, Черныш

МПК: G01L 7/04

Метки: манометр

...равномерно установлены кронштейны 3 с отверстиями, в которых установлены изоляционные втулки 4. Внутри втулок 4 пропущен бифилярный тензопровод 5, свободные концы которого закреплены на клеммах 6, а петля 7 надета на зацеп 8, который оттягивается пружиной 9. Сила натяжения тензопропода 5 регулируется гайкой 10 ,через опорную шайбу 11. ТРУбка БУР- дона 1 устанавливается в корпусе 12 и снабжена передаточным механизмом 13, стрелкой 14 и шкалой 15.Манометр работает следующим образом, 30 При подаче давления в трубку Бурдона 1 одновременно со снятием показания стрелки 14 по шкале 15 производят снятие величины сигнала тензорезистивного преобразователя за счет удлинения тензопровода 5. Перед проведением измерения давления производят натяжение...

Номер патента: 1290110

Опубликовано: 15.02.1987

Авторы: Бондарь, Ваймер, Козеев, Ноздреватых

МПК: G01L 9/04

Метки: давления, тензопреобразователя

...предприятие, г,ужгород, ул.Проектная,4 Изобретение относится к измерительной технике, а именно к датчикам механических величин, и может быть использовано в преобразователях механических и акустических давлений в электрический сигнал.Целью изобретения является упрощение технологии изготовления.Способ изготовления тензопреобразователя осуществляют следующим образом.Вырезают полупроводниковую пластину, ориентированную в плоскости 1100), Производят определение базового кристяллографического направления 1103, например, методом скола, или по геометрии фигур травления, или методом световых фигур. Наносят сначала сплошной металлический слой, затем слой фоторезиста. После этого поворачивают ось фото- шаблона, параллельную созданному...
