Номер патента: 1302152

Опубликовано: 07.04.1987

Авторы: Джаналиев, Райт, Тумлерт

МПК: G01L 7/18

Метки: давлений, жидкостей, разности

...жидкостью. Концы П-образной трубки присоединены к поперечным трубкам 4 и 5.Нижние концы трубок 2 и 3 снабженыподводящими штуцерами 7 и 8, которые 20подключены к трубопроводам подводаизмеряемой среды высокого 9 и низкого 10 давлений.Предварительно группируют ожидаемые давления на исследуемом участкепо величине и в зависимости от этого . производят подключение устройства. Так, например, вертикальные трубки 3 подключают к исследуемым точкам с ожидаемыми давлениями, соответствуюЗО щими верхней половине диапазона измеряемых давлений, а вертикальные труб- . ки 2 - к точкам с ожидаемыми давлениями, соответствующими нижней половине диапазона измеряемых давлений. 35При включении устройства в работупод действием давления в...

Номер патента: 1302153

Опубликовано: 07.04.1987

Авторы: Марин, Мокров, Шпилев

МПК: G01L 9/04

Метки: мембранного, узла

...3 20(фиг.4). На торец заготовки корпуса 1,обработанную поверхность легкоплавкого материала 2 и сопрягаемую поверхность штока 3 осаждается, например, методом гальванопластики металлическая пленка (мембрана) 4 (фиг.5).В зазор между штоком 3 и центральнымотверстием корпуса 1 устанавливается технологическая втулка 5 для исключения попадания в данное отверстиелегкоплавкого материала 2 при нагреве (фиг. 6).Полученная сборка мембранного узла нагревается до температуры плавления легкоплавкого материала, и на 35мембрану 4 подается максимально допустимое давление Р, которое прогибаВ 53ет мембрану, а расплавленный сплав, перемещаясь также в сторону давления, выдавливается в литниковые отверстия в корпусе 1 (фиг, 1), Затем сборка мембранного узла...

Номер патента: 1302154

Опубликовано: 07.04.1987

Авторы: Гадяцкий, Ерокина, Клочихин

МПК: G01L 9/04

Метки: давления, датчик

...на фиг, 2 - разрез А-Ана фиг. 1.В основании 1, герметично соединенном со штуцером 2, установлены с помощью стеклянных изоляторов 3 стойки 4 по числу контактных площадок 5.Мембранная коробка образована монокристаллическими пластинами 6 и 7,соединенными в вакууме мягким припоем.20В пластине 6 с помощью изотропноготравления выполнено углубление, образующее вакуумированную полость мембранной коробки, На наружной поверхности мембраны методами планарной тех -нологии изготовлены диффузионные тензорезисторы с напыленными токопроводящими дорожками и контактными площад-.ками. В мембранной коробке на периферийных участках пластин выполнены З 0сквозные отверстия, через которые припомощи изоляторов 8 коробка закреплена на стойках, Проволочные...

Номер патента: 1302155

Опубликовано: 07.04.1987

Авторы: Брацун, Золотов, Корольков, Самокиш, Шутенко

МПК: G01L 9/10

Метки: давления, датчик, индуктивный

...электромагнита 5, а также источник 6 переменного 2 О напряжения, мостовую выпрямительную схему 7, вторую мембрану 8, установленную с зазором относительно плоскости второго электромагнита 5, два трансформатора 9 и 10, обмотки 1325 и 14 (катушки индуктивности) трансформаторов 9 и 10, каждая из которых соединена последовательно с одной из обмоток 11 и 12 возбуждения. Вторичные обмотки 15 и 16 трансформаторов Ю включены между собой встречно через выпрямительные мосты.Индуктивный датчик давления жидкости и газов работает следующим образом. 35При заданных зазорах, установленньм между плоскостью мембраны 1 и плоскостью полюсов электромагнита 4, между плоскостью мембраны 8 и плос-,костью полюсов электромагнита 5, то-ки, протекающие в обмотках 11...

Номер патента: 1302156

Опубликовано: 07.04.1987

Автор: Шестак

МПК: G01L 21/16

Метки: давления

...дополнительную скорость, направлен ную под углом к основной, В результате пучок Н расфокусируется в направлении движения пучка М, как бы разматываясь им, с периодичностью, соответствующей закону модуляции пучка М, 40 Степень расфокусировки или снижение плотности пучка на его оси зависит от молекулярной концентрации (давления) газа, находящегося в этот .момент между пучками Н и М, Таким образом, 45 если обеспечить измерение. плотности пучка Н после его скрещивания с пучком М, то по измеренному экспериментально коэффициенту модуляции плотности вдоль пучка Н можно судить о 50величине давления в объеме. Время измерений при предлагаемом способе определяется в основном длительностьюимпульса, модулирующего пучок М, и может составлять...

Номер патента: 1303809

Опубликовано: 15.04.1987

Авторы: Асриянц, Кузьмин

МПК: G01B 5/30, G01L 1/04

Метки: напряжений, натягом, нормальных, подвижных, соединениях

...(088.8)Авторское свил2200, л. 6 Оалаикии.1. Г. 1Киев.: Тех 4 (з 01 В 5 30 6 01 1 1 04(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ НОРМАЛЪНЫХ НАПРЯЖЕНИЙ В ПОДВИЖНЪХ СОЕДИНЕНИЯХ С НАТЯГОМ (57) Изобретение относится к испытательной технике и позволяет повысить точность измерений. В устройстве соосцо с втулкой 2 установлено упругое кольцо 3 с тензорезисторами 4, в стенке которого размещены винты 5. Предварительно поджимают штифты 6 винтами 5 к валу 1 до равенства нормального напряжения между ними и напряжения ца поверхности контакта валаи втулки 2. Износ штифтов 6 сопровождается деформацией кольца 3. фиксируемой тензо. резисторами 4, а износ втулки 2 приводит и изменению нормальных напряжений в месте ее контакта с валом 1. Выполнение втулки и...

Номер патента: 1303855

Опубликовано: 15.04.1987

Автор: Успенский

МПК: G01L 3/00

Метки: крутящего, момента

...планки. В крепежной планке 12 устанавливается измеритель 6 деформа- З 0 ции, регистрирующий деформацию по оси Х. Длина растяжек 7 и 8 выбрана не меньше длины вилок 3 и 4, а диаметр скобы 5 - не меньше ее толщины и ширины. 35.Устройство для измерения крутящих моментов работает следующим образом.Крутящий момент М который необходимо измерить, от внешнего источника прикладывают к полумуфте 2. Ее верти кальная вилка 4 через растяжки 8 передает измеряемый момент Мв виде пары сил Р, скобе 5. Другой хвостовик, находясь под действием реактивного момента М (М, = М ), передает 45 его скобе 5 через вилку .3 и .растяжки 7 в виде пары сил Р . Результируюпще 55 2силы Р 1(фиг.2), действующие в плоскости ХОУ, сжимают скобу 5. При этом уменьшение базы А...

Номер патента: 1303856

Опубликовано: 15.04.1987

Автор: Перепелицын

МПК: G01L 9/04

Метки: давления

...погрешности измерения гидростатического давления, в нем тензорезисторы выполнены в виде мезаструктуры с отношением ширины к высоте менее или равным 30, при этом, по крайней мере, один из тензорезисторов ориентирован в направлении максимальной тензочувствительности., а любой смежный с нимв направлении минимальной тензочувствительности.2.Преобразователь по п.1, о т л и - ч а ю щ и й с я тем, что по крайней мере один тензорезистор, ориентированный в направлении минимальной тензочувствительности, имеет отношение ширины к высоте более 30, а остальные - менее или равное 30. Составитель В. КазаковТехред А.Кравчук Корректор А. Зимокосов Редактор Э.Слиган Заказ 1298/41 Тираж 777 ПодписноеВНИИПИ Государственного комитета СССРпо делам...

Номер патента: 1303857

Опубликовано: 15.04.1987

Автор: Егиазарян

МПК: G01L 9/04

Метки: давления, измерительный

...и может быть использованов информационно-измерительных, контрольно-управляющих и автоматизированных системах в качестве первичного измерительного преобразователядавления жидкостей и газов.Целью изобретения является повышение чувствительности,На фиг.1 показан чувствительныйэлемент с углублением по периметру ис квадратным жестким центром; нафиг.2 - общий вариант чувствительногоэлемента, базовая модель; на фиг.3конструкция преобразователя давленияс чувствительным элементом, сечениеА-А на фиг.1; на фиг.4 - чувствительный элемент, балочный вариант; нафиг.5 - мембранный чувствительныйэлемент с эпюрами напряжений с учетом концентраторов напряжений.Преобразователь давления содержитполупроводниковую пластину 1, в которой выполнены...

Номер патента: 1303858

Опубликовано: 15.04.1987

Авторы: Козицын, Чувыкин

МПК: G01L 9/08

Метки: давления, датчик

...1 с мембраной 2 и коаксиального антивибрационного кабеля 3, на центральной жиле 4 которого расположен пьезоэлемент 5 с углублением, в котором расположен стакан 6, дно которо го является опорой пьезоэлемента и частью его вибромассы. Оплетка кабеля 7 распаяна на боковой поверхности пьезоэлемента до его выступа 8 и также является частью вибромассы и вол новодом. Корпус датчика крепится к пьезоэлементу клеем 9 и дополнительно выступами 10 в торцовой части.Датчик работает следующим образом.25Импульсное давление воздействует на мембрану, которая передает его на рабочую часть. На электродах, которые расположены на плоском торце пьезоэлемента и на дне углубления, ЗО возникает электрический заряд, величина которого прямо пропорциональна...

Номер патента: 1303859

Опубликовано: 15.04.1987

Авторы: Агафонников, Агафонникова, Гаман, Глущук

МПК: G01L 9/12

Метки: давления, датчик

...измерения давления,На фиг. представлена схема датчика давления; на фиг.2 - график изменения начальной емкости структуры германий - дисульфид германия.Датчик состоит из германиевой пластины 1, на которую нанесена пленка 2 дисульфида германия толщиной 0,1- О, 25 мкм, металлических контактов 3 15 и 4, металлического шарика 5, центрирующей шайбы 6, мембраны 7.Датчик давления работает следующим образом.Давление на мембрану 7 через ша рик 5 передается на металлический контакт 3. При этом изменяется начальная емкость структуры металл - дисульфид германия - германий (фиг.2). Наблюдаемый рост емкости структуры под25 давлением обусловлен изменением диэлектрической проницаемости дисульфида германия. После снятия давления шарик 5 перестает давить...

Номер патента: 1303860

Опубликовано: 15.04.1987

Авторы: Ковалюк, Лукьянюк, Середюк, Товстюк

МПК: G01L 9/18

Метки: давления

...солей меМталлов 1 а и 11 а групп Периодической системыЭлектрохимическая интеркаляция образцов осуществляется путем пропускания через ячейку в течение 0,5 - 100 ч тока 1-500 мкА. 45 Преобразователь давления работаетследующим образом,Поскольку свободная энергия Гиббса электрохимической системы определяется, с одной стороны, разностьюэлектродных потенциалов ьр , а сдругой - термодинамическими параметрами системы Ч объем), Т (абсолютная температура), р (давление), то,зная последние, из выражения пГ Ь= Бйс - Чйр, где и - количество валентных электронов, принимающих участие в реакции; Р - число Фарадея; б 0Б - электропия системы, мы можем определить ЭДС системы и, наобооот,зная изменение ЭДС, можно установитьвеличину изменения давления...

Номер патента: 1303861

Опубликовано: 15.04.1987

Автор: Левин

МПК: G01L 1/10, G01L 11/00

Метки: давления, датчик

...с вторым концом струны, которая установлена на расстоянии 1 от плоскости струны до центра пружины, равном К сов, где К - радиус цент ральной оси пружины М, - угол между направлением перемещения свободного конца пружины и касательной к центральной оси пружины, определяется25 из соотношения 1 - созО = агс 1 р1 - з 1 пгде- центральный угол пружины,На чертеже показана конструктивная схема датчика давления.Устройство включает в себя одновитковую манометрическую пружину 1 ленточную струну 2, вставку 3, элект род 4 и изолятор 5, 35 В=К созЫ,где К - радиус центральной оси манометрической пружины;Ж - угол между направлением пол ного перемещения и касательной к оси пружины,Составитель Е,ШваяТехред А, Кравчук Корректор А.Зимокосов Редактор...

Номер патента: 1303862

Опубликовано: 15.04.1987

Автор: Папаяни

МПК: G01L 19/06

Метки: давления

...расхода, так и от величины его сопротивления. В этом случае контролировать Р возможно, еслиизмерить ЬРдо д Рь+ 0 К пг (3)где ЬР= Р яаЯ; а - постоянноегидравлическое сопротивление линии 3и насадка 4,Устройство по первому варианту работает следующим образом,Значение Я с датчика 5 поступаетна вход умножителя 7, формирующегозначение ЬРд , по Формуле (1). Дляэтого задатчик 9 формирует значениеа д о я. Значение Р с датчика 6 пооступает на вычитатель 8, формирующийзначение Р по формуле (2), Задатчик10 формирует значение р, я, Ь,. Значение Р отражается индикатором 11,Устройство по второму варианту работает аналогично, с той лишь разницей, что вычитатель 8 формирует значение Р по формуле (3), а значениеЬРЭ Формируется дифференциальным манометром...

Номер патента: 1303863

Опубликовано: 15.04.1987

Авторы: Караджи, Плетнев

МПК: G01L 19/06

Метки: давления

...устанавливается в тело модели в соответствии с фиг. 1, При проведении измерений акустических нагрузок на модели при наличии светового потока прямое падение света на датчик исключается. Поскольку датчики имеют в большинстве конструкций еще и защитную сетку перед мембраной,то падение косых лучей на мембранупрактически незначительна и не может 35 заметно влиять на результаты акустических измерений. Таким образом сводится к минимуму не только влияниефотоэффекта в датчике, но и лучистыйподвод тепла (тепло подводится к экрану, который передает его окружающему воздуху и телу модели через стойки), При этом в широком диапазонечастот не наблюдается влияние защитного экрана на амплитудно-частотнуюхарактеристику датчика давления, Этосвязано с...

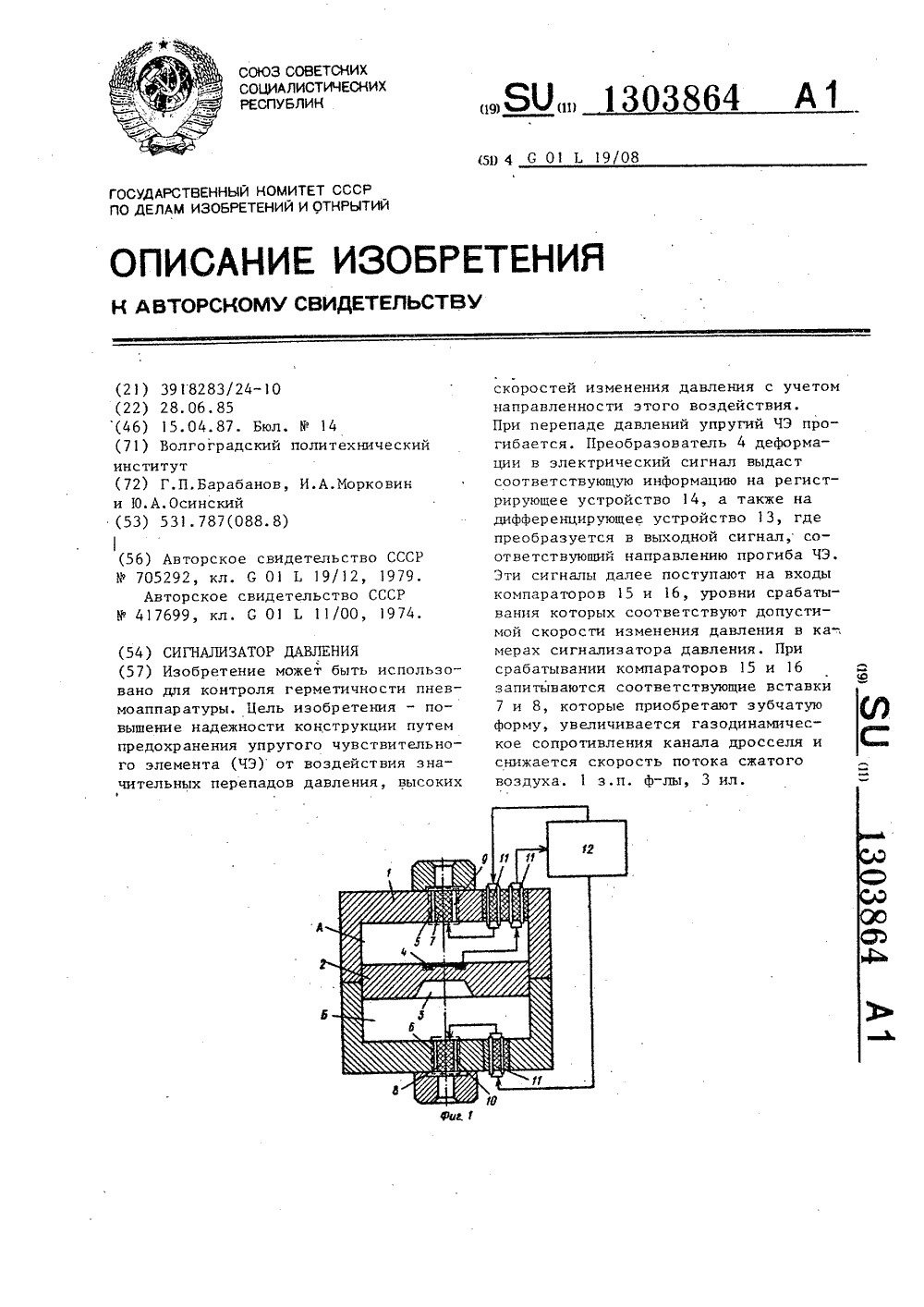

Номер патента: 1303864

Опубликовано: 15.04.1987

Авторы: Барабанов, Морковин, Осинский

МПК: G01L 19/08

Метки: давления, сигнализатор

...а затем камеру с подключенным к ней объемом испытываемого изделия отключают от источника сжатого воздуха, При понижении давления, т,е.при появлении утечки, в камере, например Б, связанной с испытываемым изделием, упругий чувствительный элемент 2 прогибается в центральной части, имеющей выемку 3, в сторону меньшего давления. При этом преобразователь 4 деформации в электрический сигнал выдает соответствующую информацию на регистрирующее устройство 14, т,е. регистрируется появление утечек и их величина. В случае резкого перепада давлений, например, в начале заполнения камер при подготовке их к работе или при неожиданной3 13038 разгерметизации какого-либо канала, связанного с одной из камер сигнализатора давления, может произойти...

Номер патента: 1303865

Опубликовано: 15.04.1987

Авторы: Асадов, Мустафаева

МПК: G01L 21/00

Метки: давления, датчик, полупроводниковый

...и в вакуумной технике.Цель изобретения - расширение диапазона измерений в сторону низких давлений.На чертеже схематически изображенполупроводниковый датчик давлениягазовой среды.Полуйроводниковый датчик давленияпредставляет собой параллелепипед,выполненный из моносульфида галлия 1,имеющего гексагональную структуру скрйсталлографической осью С, направленной перпендикулярно к слоям кристалла. На противоположных поверхностях кристалла расположены два омических контакта 2 и 3, к которым присоединены выводные электроды 4 и 5. Толщина параллелепипеда из моносульфида,галлия составляет 30 мкм, подконтакт-а 25ная площадь - 2,5 10 см , а удельноенсопротивление - 7 10 Ом см,Полупроводниковый датчик давленияработает следующим образом.Датчик...

Номер патента: 1303866

Опубликовано: 15.04.1987

Авторы: Абрамович, Биршерт, Мах

МПК: G01L 21/12

Метки: давления, теплоэлектрический

...потерь на излучение. Наличие четырех холодных концов термопары в предлагаемом преобра 66 2эователе способствует достижению необходимой величины этого соотношения, так как тепловые потери через вводы вдвое выше, чем при наличии двух кон- цов. Для повышения стойкости преобразователя к внешним механическим воздействиям верхняя часть держателя через опорный изолятор 6 прикреплена к стержню 7, присоединенному к корпусу. Терморезисторный чувс 1 вительный элемент 8 выполнен в виде проволочной петли Ч-образной формы, плоскость которой совмещена с осью корпуса. Средняя часть петли через изолятор 6 также присоединена к стержню 7. Такая конструкция обеспечивает высокую механическую прочност терморезисторного чувствительного элемента и всего...

Номер патента: 1303867

Опубликовано: 15.04.1987

Авторы: Петров, Харитонов

МПК: G01L 25/00

Метки: образцовая, силоизмерительная

...место гидравлическое уплотнение, которое достигается выбором геометрических размеров поршня и цилиндра, а также их 35 взаимной притиркой, Центровка подвижного поршня 5 относительно трубчатого цилиндра 6 достигается наличием стальной диафрагмы 12. Для обеспечения синхронного перемещения подвижно го поршня 5 и трубчатого цилиндра 6, а следовательно, и постоянства эффективной площади большого цилиндра 6 параллельно его образующей, уста - новлен управляющий золотник 13 с 45 рычагом 14 механической обратной связи, которая может быть и электричес- кой. Рычаг 14 обратной связи установлен в окне большого цилиндра 6 на шарнирной опоре. Свободный конец ры чага 14 через шарик упирается в центр подвижного поршня 5. В верхней части автономного...

Номер патента: 1303868

Опубликовано: 15.04.1987

Авторы: Конохов, Пашанин, Силинг, Шмидт

МПК: G01L 27/00

Метки: градуировки, давления, датчиков, динамической

...40резервуарам 1 с помощью трубопроводов 12 присоединены проверяемые датчики 13 давления или градиента давления, Для измерения статического давления над поверхностью 11 рабочей 45жидкости предназначен образцовыйманометр 14. Поршень 10 установленна штоке 15, концы штока соединены срамой 16, с которой связан реохорд17. Рама имеет указатель положенияотносительно масштабной линейки 18и связана с синусным механизмом 19,который, в свою очередь, связан сэлектродвигателем 20 через редуктор21, имеющий переключатель 22 числаоборотов. Для установки требуемойамплитуды перемещения рамы 16 и свя -занного с нею поршня 10 установленвинтовой фиксатор 23. 68 2Градуировку датчиков давления на предлагаемом устройстве произвоцят следующим образом.Присоединяют...

Номер патента: 1303877

Опубликовано: 15.04.1987

Авторы: Булат, Гитис, Коростиль, Сташков

МПК: G01L 11/00, G01L 17/00, G01M 17/02 ...

Метки: давления, замкнутой, объекта, полости, среды, текучей

...от амплитуды электрического сигнала определяют величинудавления воздуха в пневмошине. Припрохождении ультразвукового сигналачерез шину он подвергается амплитудной модуляции, которая обусловлена 35состоянием сред и границ их раздела,образующих акустический канал от источника до приемника ультразвуковыхколебаний, Величина модуляции пропорциональна давлению воздуха на стенки 40камеры пневмошины, что позволяет поамплитуде принимаемого сигнала судитьо давлении воздуха в камере шины,Устройство для реализации способавключает в себя камеру 1 и покрышку 452, в качестве источника 3 и приемника 4 ультразвуковых колебаний используют ультразвуковые пьезоэлектрические преобразователи. Источник 3возбуждают генератором 5, 50Генератор работает на...

Номер патента: 1307246

Опубликовано: 30.04.1987

Авторы: Колпаков, Писарев, Читова, Шевелев

МПК: G01K 7/32, G01L 1/16

Метки: давления, измерительного, локальном, объеме, одновременного, поля, температуры

...чтобы плоскость симметрии каждого резонатора проходила через диаметр каждого плоского электрода 16 пьезокварцевого диска 12 и вдоль плоскости раздела массы сост ветствующего ступенчатого электрода 13 пьезокварцевой пластины 12.Таким образом, в трехпараметровом чувствительном элементе 1 имеется шесть кварцевых резонаторов 2, состоящих каждый из кварцевой пластины 17 и двух электродов ступенчатого 13 и плоского 16.Диаметр каждого плоского (подвижного) электрода 16 меньше соответст вующего (неподвижного) электрода 13. Подбором жесткости пружин 17 и соотношением высот и толщиной ступенчатых электродов 13 можно варьировать коэффициенты чувствительности к перемеще нию или коэффициенты массочунстнительности кварцевых резонаторов 2,Температурные...

Номер патента: 1307248

Опубликовано: 30.04.1987

Авторы: Жилин, Левин, Новичков, Прунов, Холкин

МПК: G01L 1/10

Метки: измерительный, струнный, электростатический

...оздействии сильных помех счетчик 12 ожет находиться в произвольном сос-. оянии (число Б(С) в счетчике имеет роизвольное значение) и значение игнала Г (г.) на основном выходе двочного умножителя может оказаться ольше значение сигнала Й;(С) на выоде генератора 9 высокой частоты, . (1) огда сигнал на положительном выходе ычитающего блока)=0, (2) на его отрицательном выходеГ (с) Х,(с)-Е(е), (3.) екущее значение числа Б(г.) в счетике определяется выражением д ( (л)(л))д/ (4)1и - число разрядовсчетчика;=о Б(й) - сигнал на первом выходе двоичного умножителя;Го 1 " опорный сигнал;й - сигнал на второмоявыходе двоичногоумножителя.Переписав (4) в операторной форме и разрешив относительно Й(Р), по- лучаем) 1+РТ (х(Р) о 2(Р) или, перейдя к оригиналу...

Номер патента: 1307249

Опубликовано: 30.04.1987

Авторы: Врублевский, Жидков, Огар, Пронченко, Сероштан

МПК: G01L 1/12

Метки: металлов, механических, напряжений, объектах, ферромагнитных

...свойствами ( р,рг, у, су ), с зазором, магнитное сопротивленйе которого постоянно и равно К, (рис. 2). Кри вые 1 соответствуют малому реактивному сопротивлению Хи большому активному сопротивлению К , вносимым в параллельный контур, и относятся к случаю нахождения преобразователя 55 49 2у поверхности металла "А", кривые 11 - большому Хи малому Всопротивлениям и соответствуют случаю установки преобразователя у поверхностиБ. На некоторой частоте Го превышающей обе резонансные частоты й, и Г , частотные характеристики переРг фсекаются. Фазовый угол контуров ( вК обоих случаях одинаков, не зависит от свойств металлов "А" и "Б" и равен о Для исключения влияния на частоту работы автогенератора возможного ответвления в...

Номер патента: 1307250

Опубликовано: 30.04.1987

Авторы: Лукашевич, Рожанский

МПК: G01L 3/24

Метки: буксования, мощности, муфт, фрикционных

...2 и 3 частоты вращения полумуфт, блок 4 умножения, к одному входу которого подключен датчик 1 давления управляющей 20жидкости, блок 5 деления, компаратор6, один вход которого подключен к выходу блока 4 умножения, сумматор 7,к входам которого подключены датчики2 и 3 частоты вращения полумуфт, авыход которого подключен к другомувходу блока 4 умножения и,через блок5 деления, к другому входу компаратора 6, и формирователь 8, подключенный к выходу компаратора 6.Устройство для контроля мощностибуксования фрикционных муфт работаетследующим образом.При работе муфты под нагрузкойдатчик 1 давления жидкости в рабочей 35полости муфты, соединенный с рабочейполостью 9 муфты, вырабатывает сигнал, величина которого пропорциональна контактному...

Номер патента: 1307251

Опубликовано: 30.04.1987

Авторы: Гурвичюс, Зивас

МПК: G01L 5/04, G01L 5/08

Метки: натяжения, ткани

...щуп выступал за плоскость сетчатых поверхностей 8 наконечников 7 на 0,02-0,2 расстояния между ними. Датчик 10 усилия проводами 12 соединен с измерительным прибором 13.Устройство работает следующим образом.Захватный элемент 1 приводится в контакт с движущейся тканью по поверхности 8 сетчатых отверстий 7.При этом он располагается так, чтобы щели наконечников были перпендикулярны направлению движения ткани. Вентилятор б через отверстия сеток просасывает воздух сквозь толщу ткани, создавая в ней перепад давления, прижимающий ткань к захватному элементу. С помощью вентиля 4 и микроманометра 9 перепад давления и сила прижатия ткани устанавливаются на заданном уровне. Щуп 11, деформируя участок ткани между наконечниками 7, подвергается со...

Номер патента: 1307252

Опубликовано: 30.04.1987

Автор: Литвиненко

МПК: G01L 7/04

Метки: давления

...вид спереди; на фиг.2 - то же, вид сбоку.Устройство содержит корпус 1, шка-лу 2, витой трубчатый элемент 3, укрепленный на основании 4. Элемент 3 выполнен в виде петли, трубчатые ветви 5 и 6 которой расположены по разные стороны шкалы 2, а шкала 2 установлена на основании 4 перпендикуляр" но плоскости, в которой располагаются ветви 5 и 6 петли. На основании 4 закреплены место перегиба 7 ветвей . трубчатого элемента и выводы 8, к которым подсоединяется источник измеряемого давления. Стрелки, как спе" циально изготовленной детали, механизм не имеет. Ее заменяет непосредственно витой трубчатый элемент 3. Направление закрутки трубчатого элемента такое, что при раскручивании элемент перемещается вправо по шкале.Устройство работает следующим...

Номер патента: 1307253

Опубликовано: 30.04.1987

Авторы: Агеев, Синицин

МПК: G01L 7/06

Метки: давления, датчик

...вход элемента ИЛИ 20 настраивается так,что если на вход усилителя 18 подается сигнал, в 1,5-2 раза превышающий сигнал, соответствующий верхнему пределу измерения чувствительного элемента 8, то элемент ИЛИ 20 срабатывает, клапан 12 включается и давление в камерах 4 и 5 выравнивается.Затем через штуцер 2, первый канал 10, сопло 11, сопловую камеру 13 и другой канал 14 производится откачка измерительной 4 и опорной 5 камер до заданного опорного давления в камере 4. Поскольку давления в этих камерах при откачке одинаковы, то с выхода чувствительного элемента 8 сигнал не поступает и на втором входе элемента ИЛИ 20 остается равным нулю.В то же время при откачке выходной сигнал тензорезисторного чувствительного элемента 15 уменьшается и как...

Номер патента: 1307254

Опубликовано: 30.04.1987

Авторы: Гатауллин, Долгих, Новиков

МПК: G01L 1/12, G01L 9/04

Метки: давлений, датчик, импульсных

...датчика; на фиг. 2 - рабочая характеристика датчик (зависимость Г г(6.Датчик содержит крешер 1 и разделительный элемент 2, Измерительный прибор (не показан) присоединяется к датчику через разъем 3, Корпус 4 20 изготавливается из немагнитного материала (бронза), основание 5 и разделительный элемент 2 - из ферромагнетика (например, сталь 10). Это необходимо для того, чтобы обеспечить замыкание магнитных силовых линий через крешер для стирания информации с помощью приставного электромагнита.Датчик работает следующим образом.Устанавливают нуль измерительного 30 прибора деформации, и подсоединяют датчик к прибору, Помещают датчик в посадочное место, например камеру импульсного давления, производят импульс давления. Считывают...

Номер патента: 1307255

Опубликовано: 30.04.1987

Авторы: Колесник, Скульский

МПК: G01L 9/08

Метки: давления, датчик, пьезоэлектрический

...элементом, который точечными контактами скреплен с рабочим пьезорезонатором 2.Устройство работает следующим образом.При номинальном измеряемом давлении автогенератор 1, в частотно-задающую цепь которого включен резонатор измеРения частоты автоколебаний2 своими основными электродами 3 и 4,генерирует колебания с частотой.С выхода автогенератора 1 колебанияпоступают на частотный детектор 6,а также через буферный усилитель 7 иреактивный двухполюсиик 8 на основные электроды 3 и 4 компенсационного пьезорезонатора 2 и возбуждаютгего на частоте 1 равной частоте возбуждения пьезорезонатора 2. ПротивоФазные колебания с дополнительныхэлектродов 5 и 5 пьезорезонатора 2ипоступают на Фазовращатели 11 и 11которые изменяют фазу колебаний на 45Г/2,...
