G01L — Измерение сил, механического напряжения, крутящего момента, работы, механической энергии, механического коэффициента полезного действия (КПД) или давления газообразных и жидких веществ или сыпучих материалов

Номер патента: 666449

Опубликовано: 05.06.1979

Авторы: Вандышев, Жбырь, Черепанов

МПК: G01L 3/10

Метки: моментомер, образцовый

...винтовой пружины 3 подшипник 4, бесконтактные преобразователи 5, 6 закручивания упругого элемента в выходной сигнал, корпус 7 и подшипники 8 корпуса.При отсутствии закручивающего момента соотношение выходных сигналов с преобразователей 5, 6 соответствует нулевому крутящему моменту. 1 ри приложении к упругому телу крутящего момента пружина 3 закручивается, Внутренний диаметр пружины уменьшается, и витки пруфдэ ,. 36(ют.".;:5Ф,- фйийы последовательно ложатся на прог,фШьную ограничйтельную оправку, жесткость пружины при этом увеличивается,В результате характеристика моментомеранелинейна; малым моментам соответствуют большие деформации,В образцовых моментомерах, когданелинейность характеристики не имеетсущественного значения, а важна...

Номер патента: 666450

Опубликовано: 05.06.1979

Авторы: Барбатунов, Коносов

МПК: G01L 11/00, G01L 7/08

Метки: давления, датчик, частотный

...и 2,сильфон 3, пружину 4, системы 5 возбуждения колебаний, системы 6 съемаколебаний, корпус 7, крышку 8 и стержневые резонаторы 9 и 10.Упругий элемент выполнен с упругимшарниром и стержневым резонатором, атакже с силопередающими рычагами заодно целое, как в известном устройстве, Для возбуждения колебаний стержневых резонаторов применена система возбуждения и съема колебаний, состоящаяиз возбудителей и преобразователейсъемников колебаний, которые связанымежду собой через усилители обратнойсвязи (на чертеже не показаны), Сильфон установлен с возможностью перемещения вдопь передаточных рычагов первого упругого элемента в положение, прикоором частота колебаний стержневогорезонатора второго упругого элементапри максимально измеряемом...

Номер патента: 666451

Опубликовано: 05.06.1979

Авторы: Остапенко, Прохоров, Шлык

МПК: G01L 23/08

Метки: давления, индикаторного, машин, поршневых, среднего, стробоскопическое, цилиндрах

...стрелка датчика 10 противодавленни поочередно перекрывает поступление света на фотоэлементы 11, В этомслучае датчик вырабатывает прямоугольные импульсы, которые поступают науправляющие входы "Уст, 0" и Х) первого элемента 6 памяти, на счетныйвход Г которого подается сигнал от датчика 12 (см. фиг. 2, а и У ), При приходе переднего фронта с датчика противодавления и заднего фронта с датчика угла поворота элемент 6 переходит в состояние, которое продолжается до окончания импульса с датчика противодавления (см, фиг. 2,4 ), Сигнал с выходапервого элемента 6 и оба входных сигнала подаются на входы схемы И 8,выдедя 1 ощей первый и последующие целые по длительности импульсы датчикаугла поворота (см. фиг. 2, г), поступающие нв счетный вход...

Номер патента: 667832

Опубликовано: 15.06.1979

Авторы: Атемасов, Лежнев, Мещеряков, Мусин

МПК: G01L 1/04

Метки: контактного, токосъемника, усилия, щеток

...на фиг. 2 - разрез А - А на фиг, 1.Устройство содержит датчик усилий 1, неподвижно установленный в полом цилиндре 2 с окном, показывающий прибор 3, щуп 4 Г-образной формы.На полый цилиндр 2 навертывают шеткодержатель 5. При этом заходная (выполненная конической формы) передняя часть полого цилиндра 2 раздвигает щетки до нужного диаметра (определяется наружным диаметром полого цилиндра 2, равным диаметру контактного кольца токосъемника), и щетки занимают рабочее положение. Перемещая щеткодержатель 5 вдоль оси, его устанавливают в положение, при котором первая щетка располагается против окна667832 фор,мула изобретения Фиг. 2 Составител Техред О. Л Тираж 1089 В. Паговая ев Корректор Г. Решетни Подписное Редактор С. Хейаказ 3451/36Н...

Номер патента: 667833

Опубликовано: 15.06.1979

Авторы: Алексеев, Сенкевич

МПК: G01L 1/10

Метки: датчик, компенсационный, перемещения, струнный

...упругим элементом, например пружиной сжатия, один конец которого соединен с пьезопреобразователем, а другой - с перемещающимся объектом.На чертеже показана схема описываемого датчика.Струна 1 упругий элемент 2 соединеныс одной стороны с перемещающимся объектом 3. Автогенератор 4, являющийся возбудителем колебаний струны, и генератор эталонной частоты 5 подключены к разным входам блока сравнения 6, выход которого через формирователь 7 сигналов управления подключен к индикатору 8 и пьезопре образователю 9, соединенному со струнойи упругим элементом.При работе датчика сигнал рассогласования с блока сравнения 6 поступает на667833 формула изобретения Составитель В. Парфентьев Техред О. Луговая Корректор Г. Решетник Тираж 1089 Подписное ЦНИИ...

Номер патента: 667834

Опубликовано: 15.06.1979

Авторы: Кривцова, Логинова, Штайгер

МПК: G01L 1/22

Метки: датчик, силоизмерительный

...оси цилиндра 1, за одно целое с которым коаксиально ему выполнены кольцо 2 и диск 3. Перемычка 4 между цилиндроми кольцом 2 смещена относительно середины кольца 2, а перемычка 5 между кольцом 2 и диском 3 выполнена в середине диска 3.Обе перемычки смещены одна относительно другой. По разные стороны перемычки 5 на кольцо 2 навиты тензорезисторы 6, 7 и 8, 9, которые соединены в мостовую схему.Чувствительный элемент может быть по- мешен в корпус 10, а кольцевая полость датчика - герметизирована мембраной 11.Работа датчика заключается в следующем. Осевое усилие Р, приложенное к датчику, деформирует в продольном направлении цилиндр 1, что сопровождается поперечной его деформацией. Кольцевая перемычка 4 передает эту деформацию кольцу 2,...

Номер патента: 667835

Опубликовано: 15.06.1979

Авторы: Годзиковский, Лифанов, Санто, Шкварников

МПК: G01L 1/22

Метки: датчик, силы, тензорезисторный

...тензорезисторы размещены под углом 45 к продольной оси датчика.Устройство работает следующим образом.Измеряемое усилие прикладывается к силовоспринимающему элементу 1. Из-за жесткой связи ребер 2 как с элементом 1, так и с опорным элементом 3, в них возникает деформация сдвига, которая воспринимается667835 10 Формула изобретения Фиг. г.г тель И.говая Сост ави Паехред О, Луираж 1080арственного комизобретений и от- 35, Раушскаятъ, г, Ужгород, у Редактор Е. Я ковч нкЗаказ 3451/36 Корректор Г.Подписноеета СССРкрытнйнаб., д. 4/5л, Проектная, 4 ешетник ЦН ИИ П И Госудпо делам и113035, Москва, Ж филиал ПП П Патен тензорезисторами 7 и преобразуется мостовой цепью в электрический сигнал, пропорциональный измеряемому усилию.Из-за наклонного...

Номер патента: 667836

Опубликовано: 15.06.1979

Авторы: Цейтлин, Шимохин

МПК: G01L 3/10

Метки: датчик, крутящего, магнитоупругий, момента

...стали. Вал 3 имеет прорези 10, направленные под углом 45 к оси вала, причем прорези под катушками направлены встречно друг другу.Благодаря наличию прорезей 10 на валу 3 магнитные потоки, создаваемые намаг ничивающими обмотками 4 и 5, распространяются вдоль направлений главных напряжений, причем, если под одной катушкой волокна поверхностного слоя вала испытывают сжатие при приложении к валу10 крутящего момента, то под другои - растяжение. Каркасы катушек 1 и 2 выполнены из антифрикционного диэлектрика, например капролона марки В. Зазоры между валом 3 и отверстиями в каркасах 1 и 2 должны быть минимальными и обеспечивающими свободное вращение вала 3 при неподвижных каркасах 1 и 2. Относительно дисков магнитопроводов 8...

Номер патента: 667837

Опубликовано: 15.06.1979

Автор: Самсонов

МПК: G01L 5/00

Метки: поршней, сил, трения

...силы трения каждо в приближенных к натурнымЭта цель достигается тем, ч двух испытуемых силовых цили нем поочередно заменяют одн из числа остальных испытуем и повторяют испытания в указ 1 Ояется в другом ения сил трения но которому штоженных соосноцилиндре, жеств штоковые поду под рабочим ием (с помощьюдвигают спаренположения 2, уют методом заика, по которым ния каждого из на равна половия обоих поршней. Этот недостаток устран известном способе определ поршней в цилиндре, соглас ки двух поршней, располо оппозитно в одном силовом ко соединяют между собой лости подают рабочую сре давлением и внешним усил маятникового устройства) с ные поршни от исходного Потери на трение регистрир тухающих колебаний маятн затем определяют силу тре...

Номер патента: 667838

Опубликовано: 15.06.1979

Автор: Варданян

МПК: G01L 9/08

Метки: давления, датчик

...содержит корпус 1, в котором, креплены во взаимно перпенлцкулярн плоскостях упругие силопередающие э. менты в виде мембран 2, 3. Между мембранами и корпусом с помощью шариковых опор 4 зажат упругий чувствительный кольцевой элемент 5. Внутри элемента 5 установлены две пары пьезорезонаторов 6, 7 и 8, 9, которые расположены в плоскостях мем бр а н 3 и 2 соответственно. П ьезорезонаторы закреплены между поверхностью упругого элемента 5 и стержнем 10, расположенным на оси элемента. Пьезорезонаторы включены в дифференциальную схему измерений с амплитудным или частотным выходом (не показана).Датчик давления работает следующим образом. При действии различных давлений на мембраны 2 и 3 кольцевой элемент 5 изгибается и создает деформации...

Номер патента: 667839

Опубликовано: 15.06.1979

Авторы: Бородин, Еремеев

МПК: G01L 9/10

Метки: давления, датчик

...элементу 111.В подобных датчиках давление пружины ца манометрический элемс нт цс постоянно и меняется со времсцем в результате старения пружины, что вызывает сцижение точ- О ности и стабильности показаний датчиков, особенно тех, в которых применяются манометрические чувствительные элементы малой жесткости. Наиболее близким к изобретению по технической сущцостц является датчик давления, содержащий корпус, мацометрический чувствительный зсементцрсооразователь перемещения м номстрицсского чувствительного элемента в электрический сигнал, сое динсццыс чсрз узел связи, обеспечивающий их жь.ткос соединение 12).Ц,ль изобретения - уцроспенцс технологи сборки датчика дставлен предлагасмыц3ного притяжения, так как они контактируют друг" с дрггбй...

Номер патента: 667840

Опубликовано: 15.06.1979

Авторы: Кравцов, Красов, Нестеренко

МПК: G01L 11/00, G08C 19/16

Метки: выходом, давления, датчик, частотным

...посредством гайки 6 с наружной 20резьбой. Электроды 4 посредством герметичных выводов 7 соединены с измерительной схемой, показанной на фиг. 2. Схема содержит разделительный конденсатор 8, предусилитель 9, дифференцирующий усили667840 Формула изобретена.ч Составител фиц Техред О. Лу Тираж 1089 ЦН И И ПИ Государственного по делам изобретений и 113035, Москва, Ж - 35, Рауш илиал П П П Патент, г. УжгороЛ. Кочураевговая КорректорПодписноекомитета СССР Редактор С. Хей Заказ 343837.Макаренк открытий ская наб., д. 4/5 д, ул. Проектная тель 10, разделительный конде нсатор 11, блок питания 12 и резисторы 13 и 14.Датчик работает следующим образом.При включении питания происходит само- возбуждение колебательной системы. При этом на приемном...

Номер патента: 667841

Опубликовано: 15.06.1979

Авторы: Байсиев, Ведерников, Горшков, Четвериков

МПК: G01L 11/00

Метки: давления, датчик, камере, сублимационной

...Последнее условие право " "мерно лишь в том случае, если скоростьистечения пара из полой льдинки 2 будет выше скорости диффузии газовой среды.Последнее в условиях рабочеговакуума составляет около 2 м/с.Общее давление в сублимационной камере определяют по температуре насышения водяных паров в полой льдинке 2 с учетом перепада давления, обеспечиваюшего истечение. По расчетам. для истечения пара со скоростью 10 м/с в среду с давлением 66,7 н/м (0,5 мм рт, ст.) - достаточно перепада давления 0,08 н/м, что составляет от измеряемого давления 0,12%.Следовательно, при скоростях истечения 2 - 10 м/с перепадом давления можно пренебречь и давление в сублимационной камере принять равным давлению насыщенных водяных паров в полости 3.При измерении...

Номер патента: 667842

Опубликовано: 15.06.1979

Автор: Чернявский

МПК: G01L 15/00

Метки: дифманометр

...линии 34, соединяющей измерительные полости 5 и 7, нарялу сзапорными вентилями 35 установлен солецоидный вентиль 36.Отсеки 14 и 15 снабжены патрубками 37для присоединения соелинительных линийот контролируемых объектов. Перед началом работы к прибору присоелиняют линииот объектов контроля н в зависимости от контролируемой среды заполняют жилкостьюи или оставляют незаполненным, например,при измерении неагрессивных газов, как йу обычного дифманометра. После подготовки прибора к работе открывают запорнуюарматуру на соединительных линиях и по 2лают йзмеряемые перепалы давления к дифманометру.При вращении диска 21 выступы 25, установленные с его обеих сторон, постепенно подходят к толкателям 20 клапанов 16и одновременно воздействуют на пару...

Номер патента: 667843

Опубликовано: 15.06.1979

Авторы: Григорьев, Фурсов

МПК: G01L 21/34

Метки: газа, давления

...все ионы должны управляться катодом 2, так как замедляющее поле меж О ду катодом и сеткой равно ускоряющему полсо между анодом н катодом. Далее с помощьсо анолного источника б питания меняют потенциал анода, увеличивая энергию положительных ионов, образованных у анода. При этом часть положительных ионов попадает в пространство между сеткой 3 и коллектором 4. Эти ионы лвигаются по инерции и на них действует магнитное поле по за коссу.щвеличины электрического поля газового разряда. Формула изобретения Способ измерения давления газа, основанный на измерении тока газового разряда в магнитном манометре, отличающийся тем, что, с целью одновременного и независимого измерения обшего и парциального давления различных компонент газа, после"...

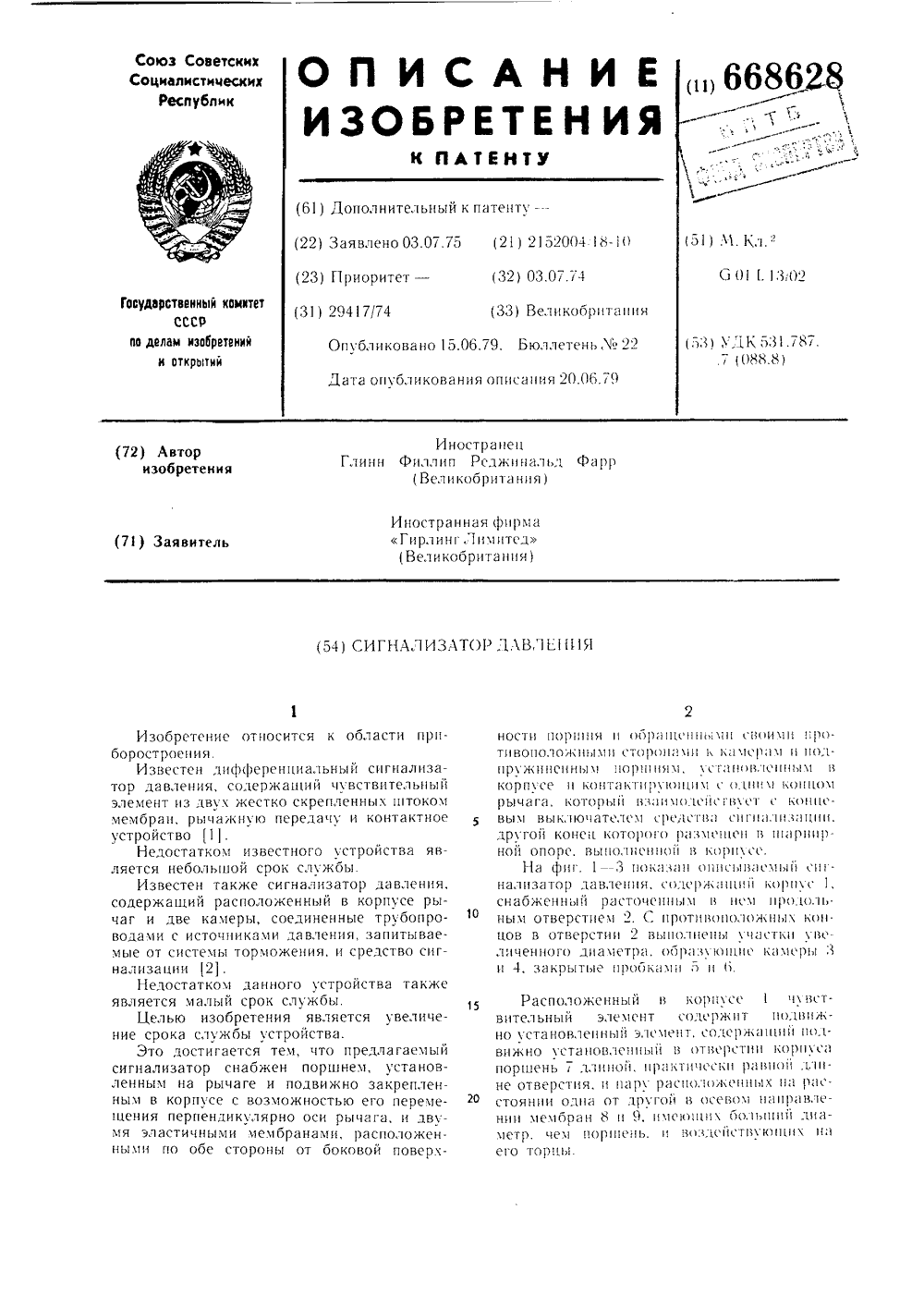

Номер патента: 668628

Опубликовано: 15.06.1979

Автор: Глинн

МПК: G01L 13/02

Метки: давления, сигнализатор

...к цепям гидравлической системы раздельного торможения церез радиальные каналы 26 и 27.Сигнализатор давления работает следуюшим образом.Если перепад давлений не достигает заданной величины, чувствительный элемент остается в положении, показанном на чертеже, благодаря трению, создаваемому действующим на рычаг 17 подпружиненным поршнем 20. Контакт 25 при этом находится в соприкосновении с рычагом 17, вследствие чего средство сигнализации находится в неработающем состоянии.При превышении перепадом давлений заданной величины, например, в результате неисправности цепи тормознои системы, подключенной к каналам 26, давление в камере 3 снижается, и поршень 7 смещается влево давлением, действующим в камере 4 и воспринимаемым участком...

Номер патента: 669228

Опубликовано: 25.06.1979

Авторы: Глозман, Коган-Вольман, Саченко

МПК: G01L 1/04

Метки: растений, упругости

...потехнической сущности является устройство для измерения упругости растений,содержащее корпус, на котором расположены рычажный механизм, соединенный15с упругими элементами, и индикатор Г 23.Однако это устройство имеет низкуюточность измерения,В предлагаемом устройстве для иэме 26рения упругости растений с целью т ения точности изме анизм выполнен в в дусобой шарнирных и ж 1 т"т . хчч-"гая 0 г.ч.рте:г. У БА20 Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР251879, кл. О 01 Ь 1/04, 1951, 3Упорный рйчаг 7 образует часть поверхности корпуса 1, взаимодействующуюс растением.В корпусе 1 установлены также шарнир 9 и защелка 10. Иля обслуживанияпредусмотрены. ручки 11, Открыв, защелку 10, корпус...

Номер патента: 669229

Опубликовано: 25.06.1979

Автор: Санто

МПК: G01L 1/22

Метки: усилий

...элементаи появление сигнала с тензометрическоо для измерения элемент в рцам кото- силопередаюческий измезлемента, уемой точпругий ,. йо т ковые зометр ругого т треб- повышение иост Это достигается тем, что силопередающие элементы выполнены с выступом концентричным с полым цилиндром, при чем диаметр выступа не превышает 0,95 наружного диаметра полого цилинцра, а высота цилиндра составляет не более одного его внутреннего диаметра. Изобретение отностельной технике.Известные устройсусилий, содержащие уизмеритель деформацита, не обеспечиваютти Ь 3Известное устройсусилий, содержащее увиде полого цилиндрарого установлены цисщие элементы, и тенритель деформаций уптакже не обеспечиваености 2 .Цель изобретения редставлена конструктив йства...

Номер патента: 669230

Опубликовано: 25.06.1979

Авторы: Альтман, Лазаренко, Лифанов, Шелатуркин

МПК: G01L 1/22

Метки: датчик, силоизмерительный

...эксцентрнснтету прикладываемойнагрузки, т. е. чувствительности к перекосам прикладываемой нагрузки.Цель изобретения - повышение точности измерении.Это достигается тем, что на поверхности упругого элемента выполнены кол ца жесткости, а тензорезнсторы распол кены на внутренней поверхности упруго элемента в зоне колец жесткости,На чертеже изображен предлагаемыйсилоизмернтельный датчик.Силоизмернтельный датчик содержитупругий элемент в виде полого цилиндра 1, концы которого являются опорой н груэоприемной головкой. На наружной поверхности цилиндра имеется,направляющее кольцо 2 жесткости. Тензореэисторы 3, наклеенные на внутренней поверх6692304ь- том и перекосом прикладываемой нагрузки. ности цилиндра, расположены в зоне кол ца 2 жесткости,...

Номер патента: 669231

Опубликовано: 25.06.1979

Авторы: Бабурина, Григорьев, Жадобин, Смирнов, Хайкин

МПК: G01L 3/10

Метки: валах, вращающихся, крутящего, момента

...с выхотройства,Тираж 108сударственн изобретений Ж, Раун каз 3648/33 .ЦНИИПИ 11 о делам ого комитета и открытий скан араб.; д.У 5 113035,сква,г, Ужгород, ул. Проектная,пнии 1 ГП 1 "Пате 663Устройство для измерения крутящего момента на вращающихся валах содержит магнитоупругий преобразователь 1 перекрестного типа, который через схему 2 компенсации нулевого сигнала подключенк полосовому фильтру 3, предназначенному для выделения спектральных составляющих полезного сигнала, Полосовой фильтр 3 через выпрямитель 4 со сглаживающим фильтром соединен с первым входом ключевого устройства 5, а к выходу последнего подключен измеритель 6, Датчик 7 частоты вращения соединен со вторым входом ключевого устройства 5 с помощью порогового устройства 8,...

Номер патента: 669232

Опубликовано: 25.06.1979

Авторы: Возненко, Кувалакова, Митников, Одинец, Соловьев, Топилин

МПК: G01L 3/26

Метки: гусеничного, кпд, трактора, трасмиссии

...4 ент на входном и выходных валахтрансмиссии в частоту, определяемую последующим формулам:1 О, ьГ,у Ур -р+ Д 4,ЯЗ о 2где Р - частота датчика крутящего моУмента установленного на входном валу трансмиссии;Г - частоты датчиков крутящих моЯг Узментов, установленных на выходных валах трансмиссии;Г - нулевая частота датчиков;оК - передаточное отношение;Л дГ й 7 - прирашения частот датчиков," г 1 3пропорциональные крутящим моментам.Измерительные сигналы с датчиковкрутящих моментов частотой Гуф,подаются на один из входов смесителей4 - 6, на другой вход которых подаетсясигнал от генератора 7 нулевой частотыс частотой Е , равной начальной частот датчиков крутяших моментов. Сме-сители выделяют приращения частот датчиков крутяших моментов ЬР,ЬР Ь...

Номер патента: 669233

Опубликовано: 25.06.1979

Авторы: Марванов, Скакун

МПК: G01L 5/13

Метки: двигателя, силы, стенд, тяги

...ддя измерения силы тяги двигателя.Стенд для измерения силы тяги двигатедя содержит динамоплатформу 1 длякрепления двигателя 2, связанную состаниной 3 через шарниры 4. На динамопдатформе закреплен силопередающийкронштейн 5, соединенный через подшипник 6 и сидопередающий узел 7 с сидоизмерителем 8, установленным на станине 3, Силопередающий узел 7 такжесоединен со станиной 3 через упругиешарниры 9, имеющие достаточную устойчивость и малую жесткость в направлении действия измеряемой силы.При длительных испытаниях двигателя(особенно если устройство расположенов термобарокамере) элементы устройстваза счет изменения температуры изменяютсвои геометрические размеры и форму,например, шарниры 4 изменяют свою длину, а динамоплатформа 1 изменяет...

Номер патента: 669234

Опубликовано: 25.06.1979

Авторы: Абинов, Плотников

МПК: G01L 7/08

Метки: взрывной, волне», давления, ударной

...прокладки 6 и крышки 7. В корпусе и вкладыше 2 имеются соосцые отверстия 8. Диаметры соответствующих отверстий в корпусе и вкладыше 2 одинаковые, но соседние отверстия имеют различные цлопгадц сечения. Вкладыш 3 выполнен перфорированным с отверстиями 9, диаметр которых меньше диаметра наименьшего отверстия 8.Устройство работает следующим обриПри воздействии на устройство волны сжатия воздушцой ударной волны часть участков мембраны 4, перекрывающей отверстия 8, разрывается под действием перепала давлений за фронтом волны ц п цсвозмущенной атмосфере. Так как отверстия 1 меньше по диаметру, чем отверстия 8, при прохождении волны сжатия мембрана 5 остается неповрежденной. Прп прохождении волны разрежения часть участков мембраны 5...

Номер патента: 669235

Опубликовано: 25.06.1979

Авторы: Иванов, Ягодкин

МПК: G01L 7/16

Метки: абсолютного, грузопоршневой, давления, мановакуумметр

...наличием ьчсешци.с пневматических линий связи ц цсобхолц мостьк) обе сцс чс цця герметичностити Всех соединений.На чертеже дана принципиальная схема грузопоршневого мановакуумметра абсолютного давления.Грузопоршневой мановакуумметр состоит из цилиндров 1 и 2, в которых установлен неуплотненный гладкий поршень 3 с внутренней полостью 4. В полости цилиндра 1 над торцом поршня 3 образована камера 5 опорного давления, а полость 4, замкнутая цилиндром 2, является измерительной камерой рабочего давления. Элементами системы регулирования давления являются отверстия 6 и 7 в стенках цилиндра 2 и проточка 8 на поршне 3, связанная с полостью 4 с помощью каналов 9.Грузовая платформа 10 с грузами 11 жестко соединена с поршнем 3. Камера 4 рабочего...

Номер патента: 669236

Опубликовано: 25.06.1979

Авторы: Иванов, Ягодкин

МПК: G01L 7/16

Метки: абсолютного, грузопоршневой, давления, мановакуумметр

...опопного давления при любых внешних возмущениях, упростить технологию сборки прибора, существенно повысить точность измерения давления,На чертеже приведена принципиальная схема грузопоршневого мановакуум метра з абсолютного давленигОн состоит из цилиндрови 2, в которых установлен неуплотненный поршень 3. Цилиндр 2 жестко закреплен на основании корпуса прибора, а цилиндр 1 - с помощью гибкой нити 4.В полости цилиндра 1 выполнена камера 5 опорного давления, а в полости цилиндра 2 - камера 6 рабочего давления. Элементами системы регулирования давления являются отверстия 7 и 8 в стенках цилиндра 2, канавка 9 на поршне 3, выходное отверстие 10 в стенке цилиндра 2, соединенное каналом 11 с раоочим объемом 12, и через отверстие 13 в...

Номер патента: 669237

Опубликовано: 25.06.1979

Авторы: Минаев, Постильняк

МПК: G01L 9/12

Метки: давления

...жестко здщечл ццоц по перичстру цли выплннцой зд олш цлос с корпмсом 2, ца вьстух расположенных в диаметрально противниложных точкдх мембраны цд р,стоянии 0,5 - 0,6 рдлнусд от ее цсцтрд. жстко здкреплсш электролы 4. (1 лоскостп эл кгролов перцелпкулярцы плоскости чмбрдьь В первом варианте олин электрод элсктричски соединен с мембраной, а другой изолирован от мембраны изолятором 5. Во второч вдрцдцте оба электрола цмс кт электрический контакт с мембраной, д в ее центр прц помощи изолятора 5 прикреплен электрод 6. Для защиты от механических поврс жлсний и воздействия окруждкщей среды мембрана с электроламп здкрыта кожухом, цд котором 20 установлен соелцнцтель для электрическогоподключения электродов (нс показаны). бразователь рдотдст...

Номер патента: 669238

Опубликовано: 25.06.1979

Автор: Варданян

МПК: G01L 11/00

Метки: давления, датчик

...образ линдоицескими корпусдмн 1 и 2. пентрдльными стсржнями 3, 4 и обцей пдушкой 5 меж, коо 1 сал 1. КОО 11 с 1 1,ск 1)с 15 сны с подушкй 5 бг.1 тдм 1 6 цсре)р)к 1;1;1 к 11 1, Обеспечиваюи 1 нсбх,11 мис ;1 ры мг жд стержнями 3, 4 и подушкой. Каждый цен- тральныЙ стержень 3 и 4 выполнен в виде стакана с жестким дном и относительно тонкими боковыми стенками. Донья скреплены диэлектрицеским толкателем 8, ра- мещенным в отверстии под"шки 5. Резонаторы имеют кабели ввода 9, 10 и вывода 11, 12 энергии, соединенные со схемой элетотцеского питания реондторов и измерения си палов, связанных с давлением (не показана,. Ое давление Р, вводят вн.,трь внутрь стержня 4 пддют опорРт, . 1 ри этом сгсржни 3, 4 деформации сжатия илн рдстя- С И М О...

Номер патента: 669240

Опубликовано: 25.06.1979

Авторы: Говорущенко, Рабинович

МПК: G01L 17/00

Метки: автомобиля, воздуха, давления, диагностирования, шинах

...за собой тележку 5. Тележка 5, преодолевая усилие возвратной пружины 8, начинает двигаться вперед. Стержень 13 свободно перемещается между раздвинутыми губками 16 и 7.По мере движения колесо наезжает ца подпружиненную планку 20 и утопливает ее в углубление 19. При этом замыкаются контакты концевого выключателя 21, пропуская ток в обмотку катушки электромагнита 18. Электромагнит 18 сдвигает губки 16 и 17, которые захватывают стержень 13.Продолжая двигаться, стержень 13, сое. диненный электромагнитным захватом с ползунком 5, увлекает ползунок за собой.Ползунок, перемещаясь ио реохорду, изменяет его сопротивление, ири этом меняется величина тока в измерителы ой цепи. Движение ползунка прекращается в тот момент, когда колесо, пройдя путь,...

Номер патента: 669241

Опубликовано: 25.06.1979

Авторы: Михайлов, Соломоник

МПК: G01L 23/08

Метки: давления, индикаторного, машин, поршневых, среднего, цилиндрах

...Подписное филиал ППП Патент, г. Ужгород, ул. Проектная, 4 формирователя импульсов циклов, второй логической схемы совпадений и счетчика циклов, двух триггеров, при этом выход первого триггера соединен с входом первой логической схемы, а входы подключены параллельно счетчику циклов, выход второго триггера соединен с входом второй логической схемы, один вход подключен к выходу счетчика циклов, а друой вход - к схеме запуска.На чертеже дана структурная схема предлагаемого устройства.1 ОУстройство содержит датчик давления газов в цилиндре двигателяс усилителем 2, преобразователь 3 напряжение - частота, счетчик циклов 4, блок управления 5, схему совпадений 6, счетчик импульсов 7. Блоктю управления содержит счетчик циклов 4, формирователь...
