Виброизолятор

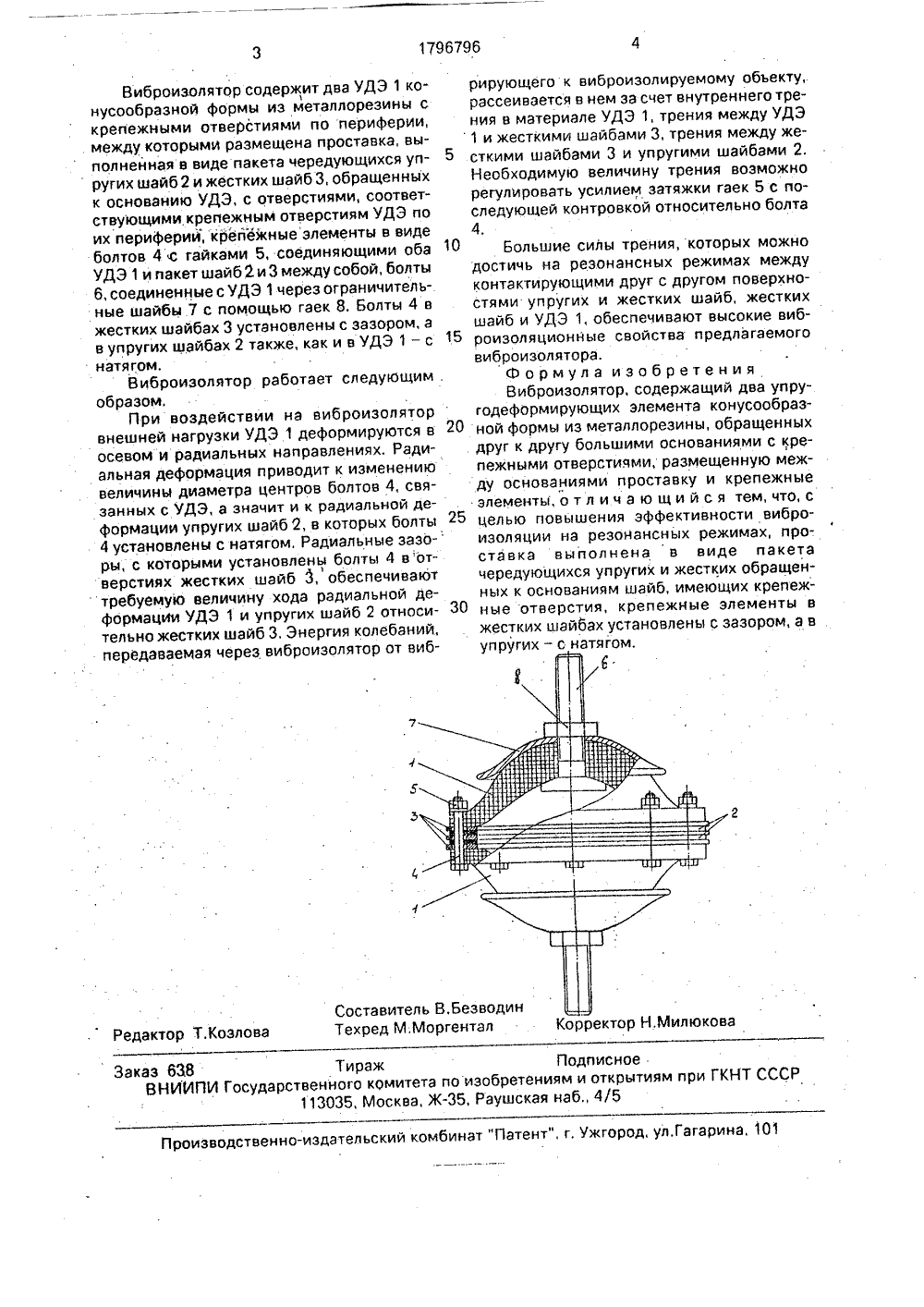

(5)5 1- 16 ЕТЕНИЯ В 1"ч. 7виационный инс у основани ементы.броизолятоость виброжимах из-за олебаний в те соединеутствует взатирующих ставкой. 0 (3 ь ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР1 ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗО ЪСКОМУ СВИДЕТЕЛЬСТВУ(21) 4912615/28 (22) 19,02.91 (46) 23.02,93, Бюл. (71) Самарский а им;акад. С,П. Короле (72) Г.В,Лазуткин и (56) Авторское свид Ь 191280, кл. Г 16Авторское саид )ч. 1232874, кл, Е 16 (54)ВИБРОИЗОЛЯТ (57) Использование: В,А.Безводинетельство СССРГ 3/08, 1967,етелъство СССРР 3/08, 1984,ОРв машиностроени Изобретение относится к машиностроению и может быть использовано для защиты объектов от динамических воздействий,Известен виброизолятор, содержащий два конусообразных упругодемпфирующих элемента (УДЭ), выполненных из нетканно. го проволочного материала МР, основания которых сшиты друг с другом проволокой. Недостатками этого виброизолятора являются невысокая несущая способность изза "мягкой" нагрузочной характеристики УДЭ, при которой жесткость виброизолятора с увеличением нагрузки может падать практически до нуля, низкие виброзащитные качества из-за невысоких диссипативных свойств материала МР.Наиболее близким к изобретению по технической сущности и достигаемому результату является виброизолятор, содержащий два УДЭ конусообразной формы из металлорезинц, обращенных друг и другу большими основаниями с крепежными отзащиты объектов от динамических воздействий. Сущность изобретения: виброизолятор содержит два упругодемпфирующих элемента конусообразной формы, обращенных друг к другу большими основаниями, Между основаниями размещена прослойка. Прослойка выполнена в виде пакета чередующихся упругих и жестких, обращенных к основаниям шайб. В пакете выполнены крепежные отверстия. Крепежные элементы в жестких шайбах установлены с зазором, а в упругих - с натягом. 1 ил,верстиями, размещенную междями проставку и крепежные элНедостатком известного вира является низкая эффективнизоляции на резонансных ремалого рассеивания энергииматериале МР проставки и в мения УДЭ с проставкой, т.е, отсимное смещение контаповерхностей между УДЭ и про Целью изобретения является повышение эффективности виброизоляции на резонансных режимах.Указанная цель достигается тем, что проставка выполнена в виде пакета чередующихся упругих и жестких, обращенных к основаниям шайб, имеющих крепежные отверстия, крепежные элементы в жестких шайбах установлены в зазором, а в упругих - с натягом,На чертеже изображен предлагаемый виброизолятор, и родол ьн ый разрез.1796796 СоставительТехред М,Моргент Редактор Т.Козлова Корректор Н,Милюк аз 638ВНИИПИ Го Тираж Подписноевенного комитета по изобретениям и открыт113035, Москва, Ж, Раушская нэб 4/5 ри ГКНТ СССР оизводственно-издэтельский комбинат "Патент", г, Ужгород, ул,Гагарина, 1 Виброизолятор содержит два УДЭ 1 конусообразной формы из металлорезины с крепежными отверстиями по периферии, между которыми размещена проставка, выполнейная в виде пакета чередующихся упругих шайб 2 и жестких шайб 3, обращенных к основанию УДЭ, с отверстиями, соответствующими крепежным отверстиям УДЭ по их периферии, крейежнце элементы в виде болтов 4 с гайками 5, соединяющими оба УДЭ 1 и пакет шайбами 3 между собой, болты 6, соединенные с УДЭ 1 через ограничительные шайбы 7 с помощью гаек 8, Болты 4 в жестких шайбах 3 установлены с зазором, а в упругих шайбах 2 также, как и в УДЭ 1 - с натягом.Виброиэолятор работает следующим образом.При воздействии нэ виброизолятор внешней нагрузки УДЭ 1 деформируются в осевом и радиальных направлениях, Радиальная деформация приводит к изменению величины диаметра центров болтов 4, связанных с УДЭ, а значит и к радиальной деформации упругих шайб 2, в которцх болты 4 установлены с натягом, Радиальные зазоры, с которыми установлены болты 4 вотверстиях жестких шайб 3, обеспечивают требуемую величину хода радиальной деформации УДЭ 1 и упругих шайб 2 относительно жестких шайб 3, Энергия колебаний, передаваемая через виброизолятор от вибрирующего к виброизолируемому объекту,рассеивается в нем за счет внутреннего трения в материале УДЭ 1, трения между УДЭ1 и жесткими шайбами 3, трения между жесткими шайбами 3 и упругими шайбами 2.Необходимую величину трения возможнорегулировать усилием затяжки гаек 5 с последующей контровкой относительно болта4,10 Большие силы трения, которых можнодостичь на реэонанснцх режимах междуконтактирующими друг с другом поверхностями упругих и жестких шайб, жесткихшайб и УДЗ 1, обеспечивают высокие виб 15 роизоляционные свойства предлагаемоговиброизолятора,Формула изобретенияВиброизолятор, содержащий два упругодеформирующих элемента конусообраз 20 ной формы из металлорезины, обращенных. друг к другу большими основаниями с крепежными отверстиями, размещенную между основаниями проставку и крепежныеэлементы, о т л и ч э ю щ и й с я тем, что, с25 целью повышения эффективности виброизоляции на резонансных режимах, проставкэ выполнена в виде пакетачередующихся упругих и жестких обращенных к основаниям шайб, имеющих крепеж 30 ные отверстия, крепежные элементы вжестких шайбах установлены с зазором, а вупругих - с натягом.
