Система пространственной виброзащиты

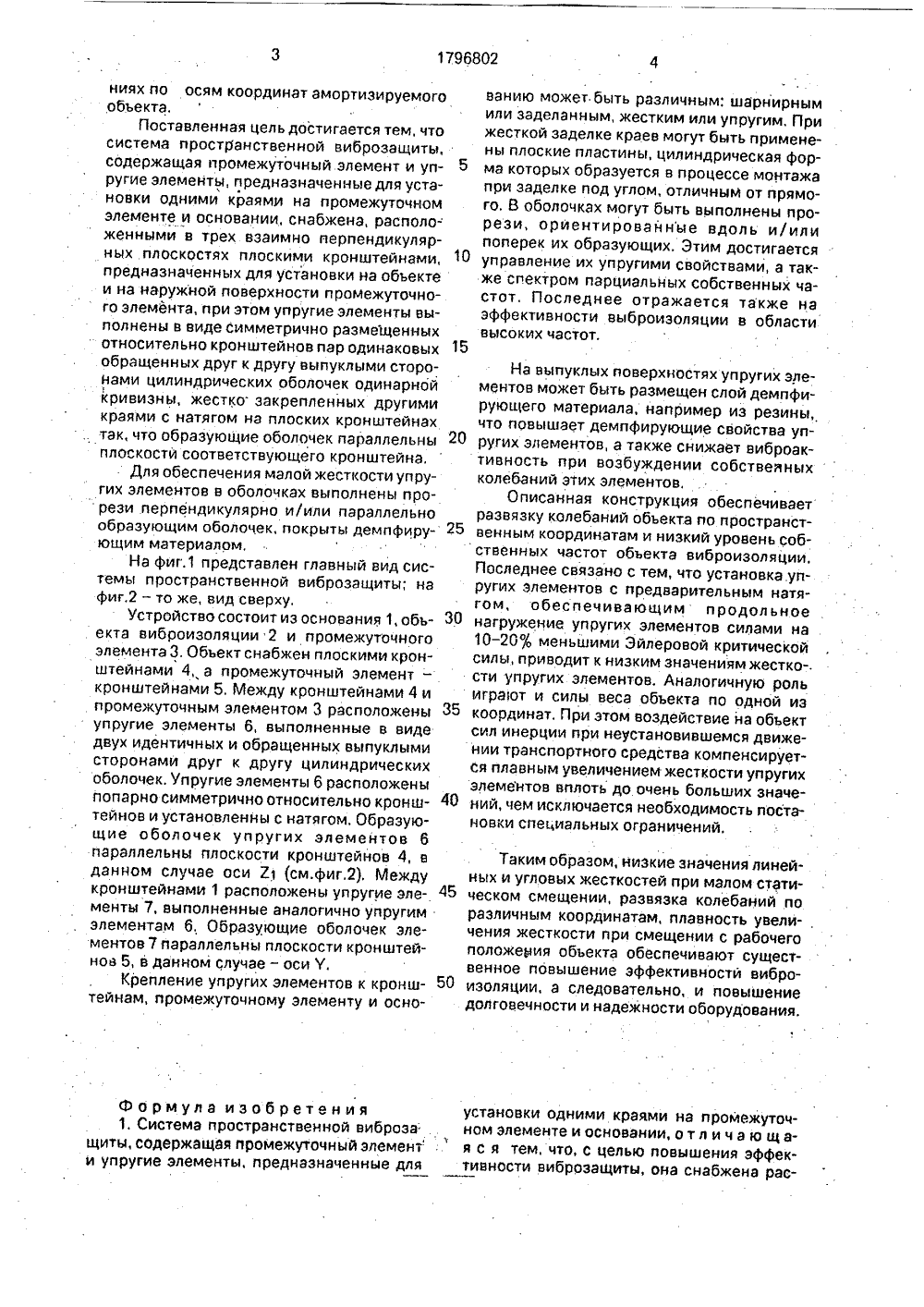

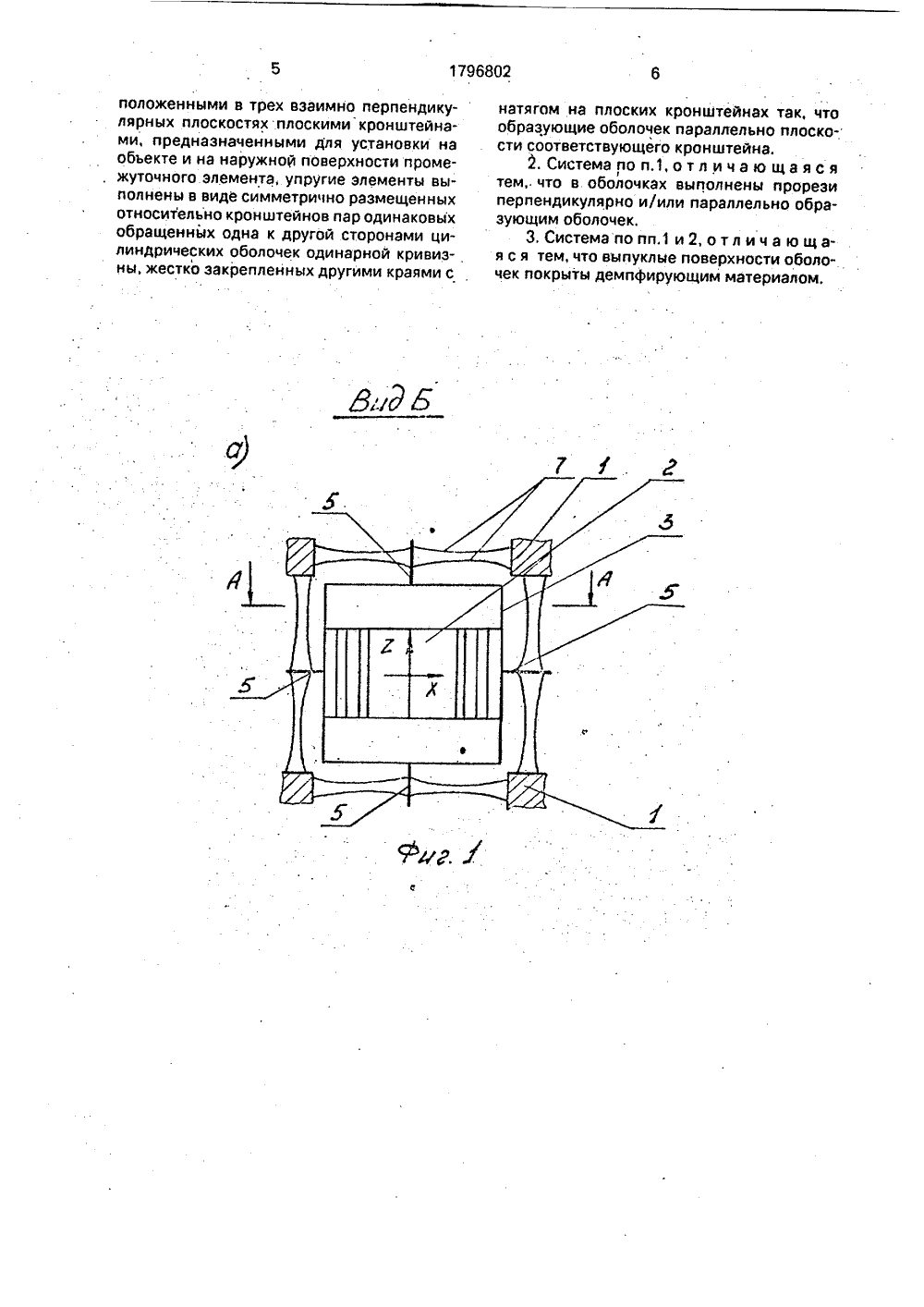

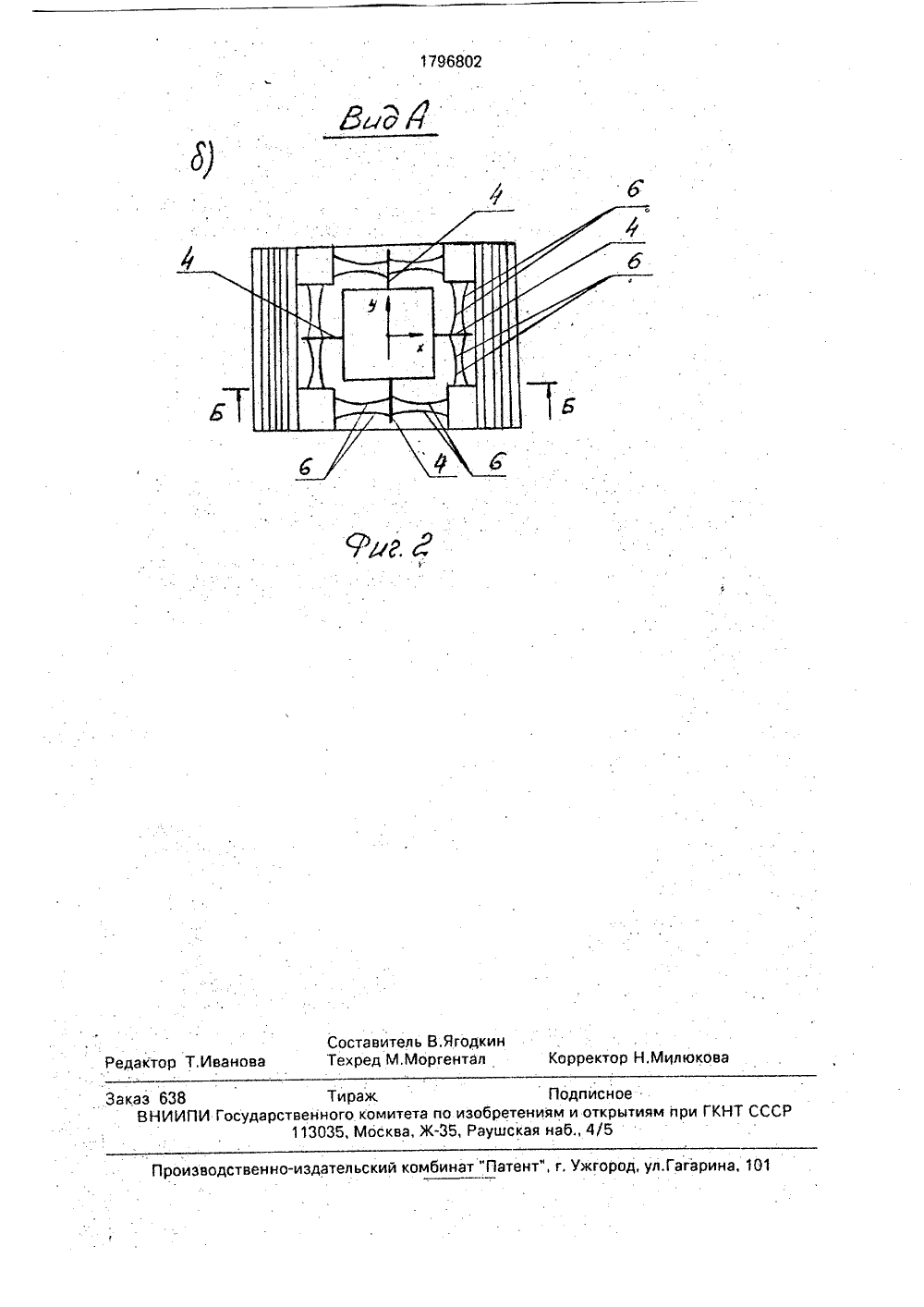

(51)5 Р 16 Р 15/ ТЕНИ 30 ОПИСА ЕТЕЛЬСТВ К АВТОРСКОМУ 2 и виброэащиты содержит промежуи упругие элементы и плоские крон- , упругие элементы установлены краями на промежуточном элементе внии и представляют собой симметразмещенные, относительно кроншпары одинаковых обращенных одна к выпуклыми сторонами цилиндричеолочек одинарной кривизны, Оболочтко закреплены другими краями с на плоских кронштейнах так, что обие оболочек параллельны плоскости ствующего кронштейна. В оболочках ены прорези перпендикулярно араллельно их образующим, Выпукерхности оболочек покрыты демпфиматериалом, 2 ил. естна также принятая в качестве па система пространственной вибты, содержащая промежуточный и упругие элементы, предназначен- установки одними краями на промем элементе и основании. Прототип т пониженной эффективностью вибты из-за невозможности применеугих элементов малой жесткости и вие больших деформаций упругих ов при нестационарных режимах ия транспортных средств и ограни- и угловой виброиэоляции, а также имости ограничителей, Целью иэоя является повышение эффективноброзащиты за счет увеличения я колебаний в различных направлеИзобрете ной технике и упругой подв пример борто тательных транспортных надежности. ухкаскадной вибпромежуточное ние с нижним иупругих элеменду изолируемым бретен ти ви ашени ечивают требуечине, а также ихравлениям,ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(57) Использование: в машиностроении иприборостроении для защиты от вибраций.Сущность изобретения: система пространние относится к виброзащитможет быть использовано для ески различных объектов, навого оборудования судов, леаппаратов и других средств для повышения его Известны системы дв розащиты, включающие амортизационное основа верхним расположением тов, устанавливаемое меж объектом и основанием.Эти системы не обесп мой виброизоляции по вел развязку по различным на ственно точный штейн ь одними И ОСНОВ рично тейнов другой ских об ки жес натя Гом разующ соответ вы полн и/или и лые пов рующим Изв прототи роза щи элемент ные для жуточно обладае роза щи ния упр вследст элементдвижен чен наст необход 1796802 А 11796802 ниях по осям координат амортизируемогообъекта,Поставленная цель достигается тем, чтосистема пространственной виброзащиты,содержащая промежуточный элемент и упругие элементы, предназначенные для установки одними краями на промежуточномэлементе и основании, снабжена, расположенными в трех взаимно перпендикулярных плоскостях плоскими кронштейнами, 10предназначенных для установки на обьектеи на наружной поверхности промежуточного элемента, при этом упругие элементы выполнены в виде симметрично размещенныхотносительно кронштейнов пар одинаковых 15обращенных друг к другу выпуклыми сторонами цилиндрических оболочек одинарнойкривизны, жестко. закрепленных другимикраями с натягом на плоских кронштейнахтак, что образующие оболочек параллельны 20плоскости соответствующего кронштейна,Для обеспечения малой жесткости упругих элементов в оболочках выполнены прорези перпендикулярно и/или параллельнообразующим оболочек, покрыты демпфирующим материалом,На фиг.1 представлен главный еид системы пространственной виброзащиты; нафиг.2 - то же, еид сверху,Устройство состоит из основания 1, объ. екта виброизоляции 2 и промежуточногоэлемента 3. Объект снабжен плоскими кронштейнами 4, а промежуточный элемент -кронштейнами 5, Между кронштейнами 4 ипромежуточным элементом 3 расположены 35упругие элементы 6, выполненные в видедвух идентичных и обращенных выпуклымисторонами друг к другу цилиндрическихоболочек. Упругие элементы б расположеныпопарно симметрично относительно кронатейнов и установленны с натягом. Образующие оболочек упругих элементов бпараллельны плоскости кронштейнов 4, вданном случае оси Е 1 (см.фиг,2). Междукронштейнами 1 расположены упругие элементы 7, выполненные аналогично упругимэлементам б. Образующие оболочек элементов 7 параллельны плоскости кронштейнов 5, в данном случае - оси У.Крепление упругих элементов к кронштейнам, промежуточному элементу и осноФормула изобретения 1. Система пространственной виброзащиты, содержащая промежуточный элементи упругие элементы, предназначенные для ванию может. быть различным: шарнирным или заделанным, жестким или упругим, При жесткой заделке краев могут быть применены плоские пластины, цилиндрическая форма которых образуется в процессе монтажа при заделке под углом, отличным от прямого. В оболочках могут быть выполнены прорези, ориентированные вдоль и/или поперек их образующих. Этим достигается управление их упругими свойствами, а также спектром парциальных собственных частот, Последнее отражается также на эффективности выброизоляции в области высоких частот,На выпуклых поверхностях упругих элементов может быть размещен слой демпфирующего материала, например из резины, что повышает демпфирующие свойства упругих элементов, а также снижает виброактивность при возбуждении собственных колебаний этих элементов.Описанная конструкция обеспечивает развязку колебаний объекта по пространственным координатам и низкий уровень собственных частот объекта виброизоляции. Последнее связано с тем, что установка.упругих элементов с предварительным натягом, обеспечивающим продольное нагружение упругих элементов силами на 10-20 меньшими Эйлеровой критической силы, приводит к низким значениям жестко-. сти упругих элементов. Аналогичную роль играют и силы веса обьекта по одной из координат, При этом воздействие на обьект сил инерции при неустановившемся движении транспортного средства компенсируется плавным увеличением жесткости упругих элементов вплоть до очень больших значений, чем исключается необходимость постановки специальных ограничений,Таким образом, низкие значения линейных и угловых жесткостей при малом статическом смещении, развязка колебаний по различным координатам, плавность увеличения жесткости при смещении с рабочего положения объекта обеспечивают существенное повышение эффективности виброизоляции, а следовательно, и повышение долговечности и надежности оборудования. установки одними краями на промежуточном элементе и основании, о т л и ч а ю щ ая с я тем, что, с целью повышения эффективности виброзащиты, она снабжена расположенными в трех взаимно перпендикулярных плоскостях плоскими кронштейнами, предназначенными для установки на объекте и на наружной поверхности промежуточного элемента, упругие элементы выполнены в виде симметрично размещенных относительно кронштейнов пар одинаковых обращенных одна к другой сторонами цилиндрических оболочек одинарной кривизны, жестко закрепленных другими краями с натягом на плоских кронштейнах так, что образующие оболочек параллельно плоскости соответствующего кронштейна.2. Система по п.1,отличаю ща яся тем,. что в оболочках выполнены прорези перпендикулярно и/или параллельно образующим оболочек,3. Система по пп,1 и 2, о т л и ч а ю щ ая с я тем, что выпуклые поверхности оболочек покрыты демпфирующим материалом,1796802Составитель В,Ягодкин едактор Т.Иванова Техред М,Моргентал Корректор Н.Милюко аказ 638 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС113035, Москва, Ж, Раушская наб 4/5роизводственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 10
