Способ формирования упругофрикционных элементов для тросовых виброизоляторов

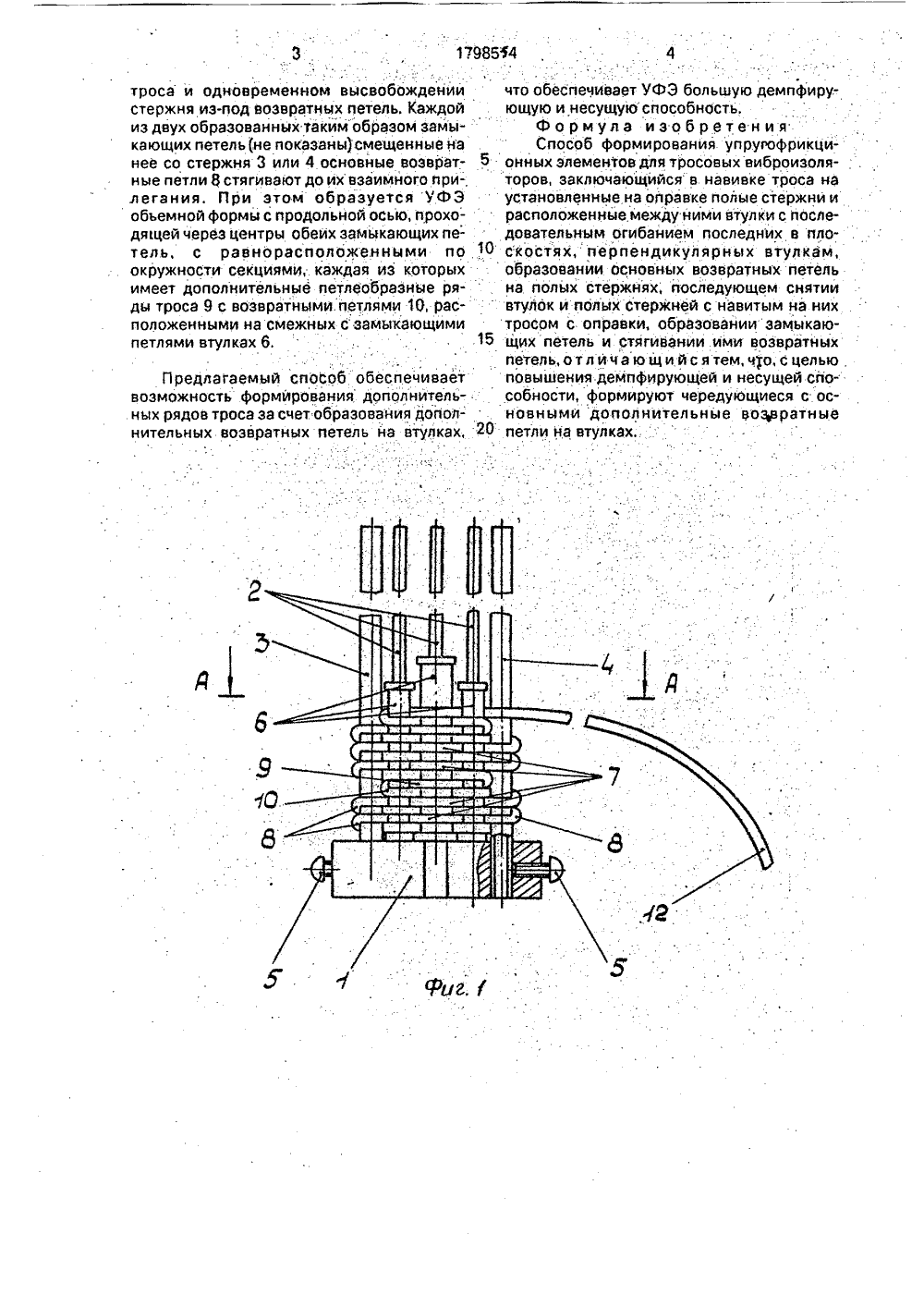

(505 7 14 госуддРственное пАтентВЕДОМСТВО СССР(54) СПОСОБ ФОРМИРОВАНИЯ УПРУГОФРИКЦИОННЫХЭЛЕМЕНТОВ ДЛЯ ТРОСОВЫХ ВИБРОИЗОЛЯТОРОВ(57) Использование: машиностроение, изготовление упругофрикционных элементов. Сущность изобретения: трос навивают на полые стержни и втулки, установленные на оправке, е последовательным огибанием их. На полых стержнях образуют основные возвратные петли. На втулках формируют чередующиеся с основными дополнительные возвратйые петли. Возвратные петли стягивают замыкающими петлями, 2 ил.(66) Авторское свидетельство СССРЬ 889964, кл. Р 16 Р 7/14, 1979.Авторское свидетельство СССРМ 1703884, кл, Р 16 Р 7/14, 1989.Изобретение относится к области ма- новными возвратными петлями 6, огибаюшиностроения, в частности к защите прибо- щими стержни 3 и 4,ров и оборудования от воздействия После навивки нескольких петлеобраз-динамических нагрузок, и может быть ис- ных рядов 7 таким же образом навиваютпользованопри изготовлении упругофрик- петлеобразные ряды 9 с дополнительными Яционных элементов (УФЭ) для тросовых возвратными петлями 10, огибающими втулвиброизоляторов, ки 6, смежные с полыми стержнями 3 и 4,Целью,изобретения является повыше- Таким образом,.в каждой секции навивние демпфирующей и несущей способности ку рядов 7 с основными возвратными петляУФЭ, ми 8, огибающими стержни 3 и 4, чередуютНа Фиг.1 схематично изображена оправ- с навивкой рядов 9 с дополнительными возка, на которой формируют УФЭ, общий вид; вратными петлями 10, огибающими втулкана фиг.2 - разрез А-А на фиг,1, 6, смежные с полыми стержнями 3 и 4.Справка содержит основание 1 с уста- После навивки необходимого количестновленными на нем с шагом вдоль линиива секций винтыб ослабляют, полыестержконтура УФЗ штифтами 2 и крайними пол-: ни 3 и 4 и втулки 6 вместе с навитым на нихыми сьемными стержнями 3 и 4, закреплен- тросом снимают с основания 1.ными на основании 1 с помощью винтов 5 Затем начальный участок троса продеПеред навивкой троса на каждый из вают через внутреннюю полость стержня 4штифтов 2 надевают втулки 6 первой секции со стороны, противоположной месту схода сс фланцами на торцах, . него начального участка троса; а конечныйучасток троса продевают через внутреннююНавивку троса производят и челночном полость стержня 3 со стороны, противопопорядке и начинают с крайнего полого стер- ложной месту схода с него конечного участжйя 4 споследующейукладкойтроса между ка троса, после чего оба стержня удаляютвтулками 6 петлеобразными рядами 7 с ос- при смещении каждого из стержней с конца .троса и одновременном высвобождении стержня иэ-под возвратных петель. Каждой из двух образованных такймобразом замыкающих петель (не показаны) смещенные йа нее со стержня 3 или 4 основные возвратные петли Ц стягивают до их взаимного прилегания. При этом образуется УФЗ объемной формы с продольной осью, проходящей через центры обеих замыкающих петель, с равно расположен ными по окружности секциями, каждая из которых имеет дополнительные петлеобраэные ряды троса 9 с возвратными. петлями 10, расположенными на смежных с замыкающими петлями втулках 6. Предлагаемый способ обеспечивает воэможность формирования дополнительных рядов троса за счет образования дополнительных возвратных петель йа втулках,что обеспечивает УФЭ большую демпфирующую и несущуюспособность.Формула изобретения Способ формирования упругофрикционных элементов для тросовых виброизоля- .торов, заключающийся в навивке троса на установленные на оправке полые стержни и расположенные. между ними втулки с последовательным огибанием последних в пло скостях,перпендикулярных втулкам,образований основных возвратных петель на полых стержнях, последующем снятии втулок и полых стержней с навитым на них тросом с оправки, образовании замыкаю щих петель и стягивании ими возвратныхпетель,отличающийс ятем,что, с целью повышения демпфирующей и несущей способности, формируют чередующиеся с основными дополнительные воз 1 вратные 20 петли на втулках.17985 Т 4 г Составитель В; Безводин,Техред М.Моргентал . Корректор М, Самборская Редактор но-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 Произво каз 7.62 Тираж ВНИИПИ Государственного комитет 113035; Москва, Подписноео изобретениям и открытиям при ГКНТ СССР 5, Раушская наб 4/5
