F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 603756

Опубликовано: 25.04.1978

Авторы: Казанский, Смолин

МПК: F01D 25/20

Метки: маслоснабжения, турбомашины

...3 для интенсификации выделения пузырьков воздуха. Коллектор 2 через трубопровод 4,для отвода чистого масла и маслосборник 8 соединен с маслобаком 6 и аварийным маслонасосом 7, Устройство 8 для разрушения пены, например, ультразвукового типа размещено в отдельной камере, включено в трубопровод 9 для отвода пены из коллектора 2 и соединено в верхней части трубопроводом 10 с эксгаустером 11 для отвода газов, а в нижней - трубопроводом 12 с мвслобаком 6 и трубопроводом 13 с маслоочистительной машиной 14, содержащей центрифугу, пресс-фильтр, вакуумный аппарат и нагреватель (на чертеже эти элементы не показаны), Главный маслонасос 15 подключен к маслобаку 6 и трубопроводом 16- к маслоочистительной машине 14, К трубопроводу 16...

Номер патента: 605997

Опубликовано: 05.05.1978

Авторы: Белицкий, Босаковский, Кривошеев

МПК: F01D 17/12

Метки: клапана, паровой, положения, регулирующего, турбины

...механическая часть устрой. ства; на фиг. 2 - блок-схема устройства; на фиг.З- зависимость давления за регулирующими клапанами Ро и в камере регулирующей ступени Р 1 с от мощности турбины Во.Механическая часть устройства содержит седло 1, чашку 2 и шток 3 клапана, сопла 4, регули. руюшую ступень 5, датчик б давления за чашкой клапана и дополнительный датчик 7 давления в ка. мере регулирующей ступени.Датчики 6 и 7 подключены к схеме 8 сравнения, выход которойчерез релейный усилитель 9 соединен со схемой автоматики и сигнализацииэ В нее входит переключатель 10 режима работы, напри. мер трехпозиционный ключ, который связан с меха. низмом 11 перемещения клапана 12. К входу репей. ного усилителя 9 подключен также еще один датчик давления 13,...

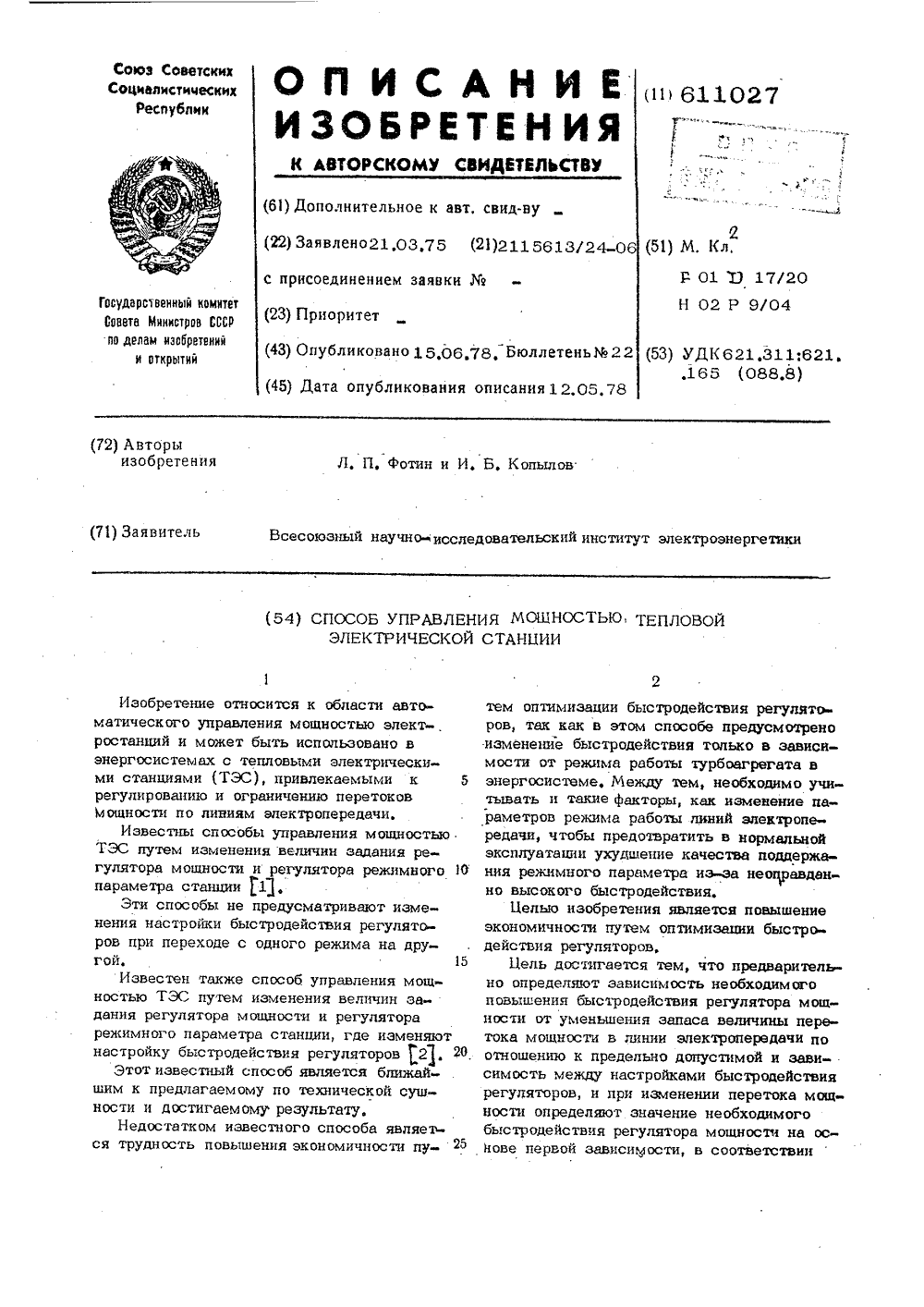

Номер патента: 611027

Опубликовано: 15.06.1978

Авторы: Копылов, Фотин

МПК: F01D 17/20

Метки: мощностью, станции, электрической

...допустимой величины и требуемой при этом постоянной времени переходного процесса цо мощности в САУМ, блок определения настроек 25быстродействия регулятора мощности 10,соответствующих заданию по быстродействию САУМ, и настроек быстродействия регулятора режимного параметра, оптимизирующих качество переходных процессов внуэри ТЗС блок 10 может представлять собой, например, функциональный преобразоватеГеь отображакязей заВисим ости полученеюиые на основе предварительного моделирования и наладки САУМ) канал передачи за- З 5даний по быстродействию САУМ на ТЗС 11,каналы, по которым изменяются действующие настройки регуляторов мощности и параметров режима ТЗС 12 и 13,В качестве каналов 11, 12 и 13 могут 40использоваться каналы упрюлеиия в...

Номер патента: 612056

Опубликовано: 25.06.1978

Авторы: Бакурадзе, Дятлова, Жиц, Некрасов, Нишневич

МПК: F01D 5/22

Метки: двухъярусная, лопатка, рабочая, турбомашины

...соцержащаяпрофили с разцепиной двумя ппасти Изобретение относится к зотурбостр оения.Известна двухъярусная рабочая лопатка турбомащины, содержащая наружный и внутренний профили с разцепитепьной попкой в вице ппастины 11. Однако такое выпопнение характеризуется относительно малой надежностью при расположении профилей под углом один к другому.Известна также двухъярусная рабочая йопатка турбомащины, содержащая наружный и внутренний профили с разцепитепьной попкой, образованной двумя пластинами, соециненными радиальными ребрами 2 .Целью изобретения явпяется повышение надежности попатки при распопожении профилей под углом один к другому путем выравнивания напряжений в попке.Это достигается тем, что ребра распопожены поц углами, равными...

Номер патента: 612057

Опубликовано: 25.06.1978

Авторы: Ледакова, Петров, Синиченко

МПК: F01D 5/26

Метки: колесо, рабочее, турбомашины

...всего одна) и валом 1 установлены упругие упорные кольца 11. По периферии диска закреплены рабочие попатки 12. Соединение дисковых элементов 3.и 4 выпопнено при помощи заклепок 13 и упругих копен 14, Зпементы 3 и 4 в общем случае могут иметь различные топщины и массу.При работе в колесе возбуждаются коле.5 бания, разные по фазе и амппитуде дпя эпе ментов 3 и 4, так как они имеют различные собственные частоты колебаний из-за наличия упругой простлвки 2, что приводит к демпфнрованию колебаний и уменьшению динаО мической нагрузки на подшипники. Обеспечивается повышенное вибропоглощение, особенно на резонансных режимах, так как резо-нансные копебания практически никогда не возбуждаются одновременно в двух эпементах 3 и 4; поэтому один из них...

Номер патента: 612058

Опубликовано: 25.06.1978

Авторы: Брайнин, Гапунин, Клочко

МПК: F01D 17/20

Метки: турбины

...7 изменения коэффициента неравномерности, включенный в цепь между датчиком 1 ирегулятором 2 и соединенный с выходом анализатора 8.Поспедоватепьность операций способа с пе дующая.Сигнал, пропорциональный текущему значению мощности, непрерывно подают с датчика 5 на пороговые устройства анализатора 8, где сравнивают с заданными пороговыми значениями, определяющими точки излома статической характеристики (копичество поро-.говых устройств соответствует количеству 25 отрезков прямых характеристики), После включения турбогенератора в сеть его мощность Н в процессе нагружения и работы изменяется от нуля до И Н.30Таким образом, в процессе регулирования после включения в сеть имеет место превышение сигнапом текущей мощности хотя бы одного...

Номер патента: 612059

Опубликовано: 25.06.1978

Авторы: Бочкарев, Заика, Кантемир

МПК: F01D 25/28

Метки: давления, низкого, паровой, турбины, цилиндр

...другие концы шарнирных связей 8 крепятся к наружному корпусу 1. Шарнирные связи 8 устанавливаются как в поперечном, так и в продопьномнаправпениях, Вертикапьнолу перелешениюподвижного опорного эпелента 5 препятствуют ограничитепи 9 и 10,При сборке ципиндра, поспе того как 10установпена нижняя поповина наружного корпуса 1, под ее выносными ячейками 2 устанавпиваются подвижные опорные элементы5 с закрепленными на них герметизирующими компенсаторами 7, После соединения 15герметизирующего компенсатора 7 с выносной ячейкой 2, а наружного корпуса 1 припомощи шарнирных связей 8 с подвижнымопорным элементом 5, устанавпивается нихняя поповина внутреннего корпуса 3 так 20чтобы каждая его выступающая лапа 4 опиралась на подвижный опорный...

Номер патента: 613130

Опубликовано: 30.06.1978

Автор: Аронский

МПК: F01D 9/02

Метки: диафрагма, поворотная, регулирующая, турбины

...стакан 8 с прикрепленным к нему сильфоном 9, К дну 10 сильфона 9 прикреплен клапан, состоящий из штока 11 и тарелки 12. Снаружи штока установлена пружина 13, опирающаяся одним торцом в дно 10 сильфона 9, а другим - в бурт 14 стакана 8, служащий направляющей штока клапана. Между дном 10 сильфона 9 и крышкой 15 стакана 8 предусмотрен упор 16, фиксирующий положение тарелки 12 клапана в осевом направлении, Стакан 8 вместе с клапаном и сильфоном 9 образуют отдельный съемный блок, прикрепленный к полукольцу 3, например, с помощью болтов. Сильфон 9 соединен с источником рабочего тела (пар) трубопроводом 17, на котором установлен запорный вентиль 18, и далее коллекторами 19, приваренными к полукольцам 3, затем отверстиями 20 в полукольцах 3...

Номер патента: 613131

Опубликовано: 30.06.1978

Авторы: Лейзерович, Меламед

МПК: F01D 19/02

Метки: параметра, пуске, турбоустановки

...регулируемого параметра дополнительно подключен преобразователь 9 функциональной связи между значением этого параметра и скоростью его изменения, допустимой по условиям термонапряженного состояния турбины, Выходы задатчика 3 предельной скорости изменения регулируемого параметра и преобразователя 9 подключены к клеммам переключателя 10, соединенного с корректором 4, а выход переключателя 10 соединен со входом интегратора 11 регулирующего прибора 1. К выходу интегратора 11 подключен второй вход блока сравнения 8.Устройство работает следующим образом.Корректор 4 подключает интегратор 11 регулирующего прибора 1 к преобразователю 9, если величина задания на выходе интегратора 11, выведенная на блок сравнения 8, больше величины допустимого...

Номер патента: 613132

Опубликовано: 30.06.1978

Авторы: Беляев, Вайнбаум, Рыжкин

МПК: F01D 21/02

Метки: датчик, оборотов, предельных, турбомашины

...которой закреплено кольцевое уплотнение 15, которое контактирует с плоской седельной поверхностью 16, выполненной на корпусе 10. В корпусе 10 установлена пластинчатая пружина 17, силовой конец которой размещен между головкой 14 толкателя 13 и кнопкой 18 микровыключателя 12. Клеммы микровьпслючателя 12 связаны проводами 19 и 20 со штепсельным разъемом 21.В корпусе 10 под силовым концом пружины 17 установлен поворотный эксцентрик 22, связанный с размещенным снаружи корпуса 10 рычагом 23 (см, фиг. 3), зафиксированный пружиной 24 на упоре 25.Работает датчик следующим образом.Когда турбомашина работает в диапазоне рабочих оборотов, грузики 1 сомкнуты и шток 7 пс касается толкателя 13, который под действием пружины 17 находится в крайнем...

Номер патента: 614243

Опубликовано: 05.07.1978

Авторы: Александров, Брайнин, Гапунин, Клочко, Никитин

МПК: F01D 17/22

Метки: турбины

...выход регулятора 8 подсоединен к злектроприводу 9, изменяющему настройку гидравлического регулятора скорости 4 и канала импульсной линии 5, а второй выход - к последовательнс включенным анализатору 16 величины .рассогласования давлений, логической схеме ИЛИ 1 н логической схеме И. 2, второй вход которой связан с выходом блока 13 управления переключением.. Выход схемы И.через схему 14 управления .связан с управляющим входом переключающего золотника 3, осуществляющего подключе., ние. импульсной линии 15 гидравлического исполнительного органа к рабочему электрогнд.равлическому или резервному гидравлическому , каналу.Устройство работает следующкм образом.При нормальном функционировании систе.мы регулирования схема И управления устанавливает...

Номер патента: 615239

Опубликовано: 15.07.1978

Авторы: Аркадьев, Гольман, Зильбер, Косяк, Поваров, Угольникова, Филиппов, Юшкевич

МПК: F01D 5/28

Метки: влажнопаровой, рабочая, решетка, турбины

...за выпускными отверстиями выполнен кольцевой буртик, причем, по крайней ме ре, одна из влагосборных канавок расположена на входнЬй части бандажа перед решеткой.10На фиг. 1 изображена рабочая решетка и Влагоулавливающая камера, поперечное сечение; на фиг. 2 - разрез по А-А на фиг. 1. На рабочих лопатках 1 укреплен периферийный бандаж 2 с внешним радиальным уплотнительным гребнем 3 на выходной кромке. На Внутренней поверхности бандажа выполнены влагосборные канавки 4, одна из которых 1 по крайней мере, расположена на входной части бандажа перед входными кромками лопаток (на фиг. Ие показана),.Непосредственно перед гребнем 3 в бандаже выполне ны сквозные выпускные отверстия 5, соединенные с канавками 4, выполненными внутри бандажа,...

Номер патента: 615240

Опубликовано: 15.07.1978

Автор: Перельман

МПК: F01D 5/28

Метки: лопатка, турбомашины

...достигается тем, что противоэрозионное покрытие выполнено гидрофильным, т,е. в виде слоя материала, обладающего более высокой смачиваемостью водой, чем поверхность, на которую он нанесен,На Гидрофильном покрытии постоянноудерживается пленка жидкости, котораясущественно смягчает ударное воздействие капель влаги и, тем самым, защищает лопатку от эрозии.На фиг. 1 изображена лопатка с гидрофильным покрытием,Покрытие 1. нанесено на подверженныеударно-капельной эрозии участки лопатки2 - на входную и выходную кромки со20 стороны спинки. В качестве материаладля гидрофильного покрытия могут использоваться, например, различные окислыхлориды, силикаты, карбонаты.и т,д., атакже стекла и эмали. Гидрофильное по 2 З крытие может наноситься на...

Номер патента: 615241

Опубликовано: 15.07.1978

Авторы: Бойко, Гительман, Самусенков

МПК: F01D 17/06

Метки: вращения, ограничения, турбомашины, частоты

...вращения, преимущественно авиационных турбогенераторов, содержащее датчик часчюты вратцения, установленный на валу, связанный с измерительным блоком, выполненным в виде резонансного 1.С - контура, соединенного с исполнительным механизмом, имеющим привод с управляющей обмоткой 2.Однако данное устройство недостаточно надежно, сложно, требует снециальной ГРАНИЧЕНИЯ ЧАСТОТЫТУРБОМАШИНЫ.ф.: ъффффф файф 1 Ф,ф . ю.61 5ФI,протекающий по управляющей обмоткепривода 5, становится максимальным,при этом исполнительный механизм бсрабатывает. Величина его тока срабатывания, протекающего по обмотке управления привода 5, выбрана равной величинерезонансного тока1.С-контура.П рабатывании исполнительный мери сраханизм 6 уменьшает, либо полностью...

Номер патента: 615242

Опубликовано: 15.07.1978

Авторы: Волынский, Ицковский, Проскуркин

МПК: F01D 21/14

Метки: давления, защиты, линии, отбора, повышения, турбины

...(насхеме не показана), перемещается вверхи через, толкатель 8 передает затвору7 аополнительное усилие на открытие.Этим обеспечивается дополнительныйюцьем затвора и, соответственно, дополнительное снижение давления в камереотбора.Чем больше расход пара из камеры2 отбора в амрийном режиме, тем боль-ше потери давления в коллекторе Э итем больше усилие, передаваемое поршнем 10 затвору 7 ( падением давленияв нпактически, тюиисовам и бсьзидгкпиСледовательно, чем больше опасность повышения давления в камере отбора, связанная с необходнмосгью пропуска черезколлектор 3 и преаохранительный клапан5 большого расхода пара, тем большеусилие, с которым поршень 10 воздействует на затвор 7 и, соответственно,большее открытиезатвора и большее...

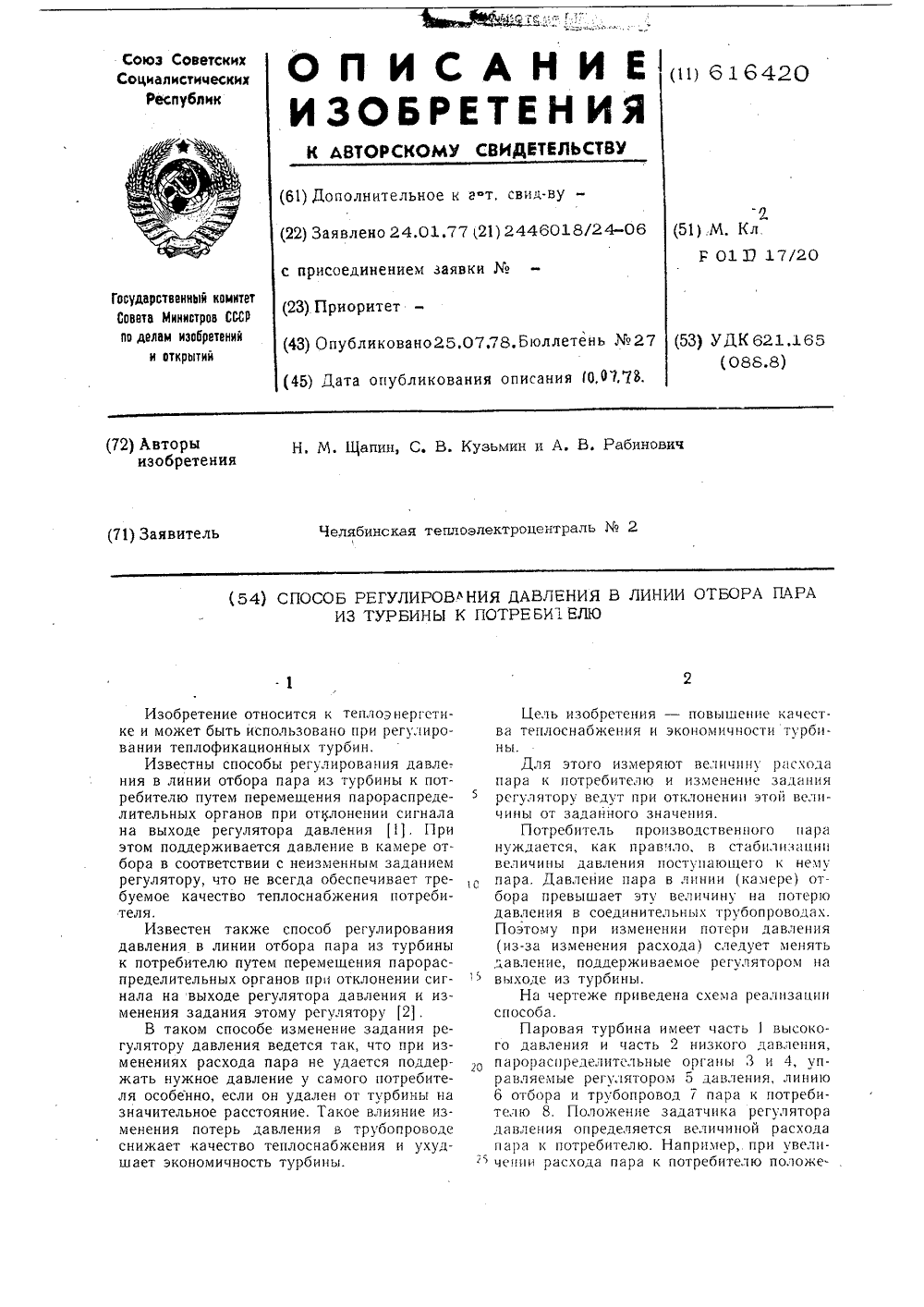

Номер патента: 616420

Опубликовано: 25.07.1978

Авторы: Кузьмин, Рабинович, Щапин

МПК: F01D 17/20

Метки: давления, линии, отбора, пара, потребителю, турбины

...и экономичностны. Лля этого измеряют величину расходапара к потребителю и изменение заданиярегулятору ведут при отклонении этой величины от заданного значения.Потребитель производственного парануждается, как правило, в стабилизациивеличины давления поступающего к немупара. Давление пара в линии (камере) отбора превышает эту величину на потеродавления в соединительных трубопроводах.Поэтому при изменении потери давления(из-за изменения расхода) следует менятьдавление, поддерживаемое регулятором навыходе из турбины.На чертеже приведена схема реализацииспособа,Паровая турбина имеет часть 1 высокого давления и часть 2 низкого давления,парораспределитсльные органы 8 и 4, управляемые регулятором 5 давления, линию6 отбора и...

Номер патента: 616421

Опубликовано: 25.07.1978

Авторы: Балашов, Веллер, Лыско

МПК: F01D 21/02

Метки: вращения, датчик, защиты, превышения, ротора, системы, турбины, частоты

...и пружиной, на бойке выполнен упорный бурт под дополнительную тарелку, контактирующую с противоположных сторон со вторым торцом основной и торцом дополнительной пружин, а ваасточку ротора по61642 Фориула изобретения Жн ЦНИИП 1 Тираж 673 Филиал 11 г. Уж горо Заказ 4037/33 ПодписноеГ Патент,ул. Проектная, 4 мешен стакан с образованием при номинальной частоте врашения зазора мекду его свободным торцом и дополнительной тарелкой.На чертеже схематически изображен 5 предлагаемый датчик, продольный разрез.Боек 1 установлен в радиальной расточке ротора 2, снабжен тарелкой 3 и контактирующей с ней одним торцом пружиной 4. Другим торцом пружина 4 контактирует с дополнительной тарелкОй 5, отделяющей ее от дополнительной пружины 6 На бойке 1 выполнен...

Номер патента: 616422

Опубликовано: 25.07.1978

Авторы: Арсланов, Казанский

МПК: F01D 25/18

Метки: паровой, смазки, турбины

...смазки паровой турбины, содержащая подшипники с картерами и теплообменники для конденсации водяных и аров с установленными под ними подключенными к устройству для масловодяной эмульсии, причем, ики устанавливаются в масло616422 Тираж 673жгород, ул пнсно ектная,шей среды (воды) . Под теплообменником размещен поддон 1 О, который дренажными трубками 11 подключен к устройству 2 для расслоения масловодяной эмульсии, например отстойнику или центрифуге.Для слива масла из устройства 12 служит трубопровод 13, для слива воды - трубопровод 14. Масляный бак 15 сливным коллектором 16 подключен к картеру, трубопроводом 13 - к устройству 12. Насос 17 подключен к баку 15 и полувкладышам 1 и 2 подшипника.На чертеже показан теплообменник 7,...

Номер патента: 619683

Опубликовано: 15.08.1978

Автор: Письмин

МПК: F01D 17/08

Метки: зонд, параметров, потока, турбине

...и снабжено рамой, выполненной в виде продольных стержней и поперечных обтекаемых шайб.На фиг. 1 изображен зонд для измерения параметров потока в турбине в двух проекциях; на фнг. 2 показано сечение А-А на фиг. 1.15Зонд содержтнг державку 1, в которой прикреплено обтекаемое перо 2. В наконечнике 3 обтекаемого пера установлен чувствительный элемент 4. Обтекаемое перо снабжено рамой, состоящей из продольных стержней 5 и поперечных обтекаемых шайб 6, выполнено полым и имеет в сечении эплнпсообразную форму, Длина его равна длине измерительной части зонда и соответстф с".,619663 Составитель В. НазаровЮрчикова Техред О. Попович К А. Гриценко акт Заказ 4471/31ЦНИИПИ Тираж 673 дарственного комитета по делам изобретений ОЗБЕК Москва, К-ЗБ,...

Номер патента: 620640

Опубликовано: 25.08.1978

Авторы: Вольфсон, Рабинович

МПК: F01D 9/00

Метки: корпус, паровой, турбины

...что приводит к раскрытию, пропариваниюгоризонтального разъема и снижению экономич.ности турбоустановки,Известны также корпуса паровых турбин сфланцами горизонтального разъема и внутрен. 20ним поперечным сечением в виде овала, верти.кальный диаметр которых больше горизонтального, и стенками с уменьшающейся в направлении от фланца к вергикальной оси толщиной 21. 2 поперечное сечение корпуса.из верхней 1 и нижней 2 по3 горизонтального разъемаинее поперечное сечение име620640 оставитель ВХуто ехред А Богдан Редактор Т.Клюкин Корректор В. Сердюк аказ 4617/27ЦНИИПИ Тираж Государственного по делам и 13035, Москва, 73 Подписноеомитета Совета Министров СССРретений и открытий35, Раушская наб., д. 4/5 илиал ППП "Патент", ; Ужгород, ул. 1...

Номер патента: 620641

Опубликовано: 25.08.1978

Авторы: Герасимов, Захарова, Косаротов, Юрченко

МПК: F01D 25/16

Метки: подшипник, турбомашины, упорный

...7. В полукольцах 5 и 6 выполнены полости 1 0 и 11, соединенные тройником 12, подключенным одной из сторон 13 к источнику масла высокого давления ( на чертеже не псказан). Полости 10 и 11 связаны с каналами 9 штуцеров 8, а последние выполнены с кольцевыми проточками 14, в которых размещены упругие кольца 15, и жестко закреплены в полукольцах.При включении подш в работу к нему подв од ят см от системы смазки турбомашины(ме двода смазки не указано),а в пол 0 и 11620641 Формула изобретения полуколец 5 и 6, кроме того, подводятсмазку высокого давления, например,от системы уплотнения вала турбомашийы,в которой величина давления поддерживается в зависимости от величины давления газа на входе в турбомашину,то есть прямо пропорциональной...

Номер патента: 622993

Опубликовано: 05.09.1978

Автор: Бычков

МПК: F01D 9/02

Метки: гидравлический, канал

...ым и стенками ( в мери пи она льноесечение не попадают, так квк параллельны плоскости етого сеченйя ) идвумя криволинейными стенками 1, имеет максимальное сечение с высотой Н,ь 20 расположенное между входньеи и выходными к нненьми сечениями с высотами тт и тт соответственно,Стенки 2 - 4 каналов, с попарно пв.рвллельньми стенками, днффуэоряого ид конфузорного, не нмеюшие максимального4 622993 Уиг. 3 тавитель С, Зарицкийрея М, Ьорисова Коррект епактор М, Васил,.Ьрасиня За Тираж 673уяврствеиного компо яелвм изобрет1 74/34 ИИПИ 13035, Москва, Ж / пиал ППП Патент, г, Ужгороа, ул, Проектна сечения, соответствующие стенкам 1изображены пунктиром,Максимальное сечение расположено от ъхояного на расстоянии, не превышающем 4,6 его высоты Н, а...

Номер патента: 622994

Опубликовано: 05.09.1978

Авторы: Блинов, Боровков, Волинский, Иванов, Куликова

МПК: F01D 17/20

Метки: турбины

...Ф фи На чертеже приведена принципиальная. схема реализации предлагаемого способа регулирования.Сигнал 9 по частоте вращения ротора подается на усилительное звено 1 и на нелинейное звено 2, выявляющее знак изменения частоты вращени.1. Вь.- ходные сигналы звеньев 1 и 2 подаются на вход функционального звена 3. Степень усиления выходного сигнала зависит от направления изменения частоть 1 вращения ротора (при снижении частоты вращения степень усиления выходного сигнала увеличивается, а при повышении- уменьшается), Выходной сигнал звена 3 подается на вход инерционного звена 4, выход которого через инвертор 5 подается на вход сумматора 6. На вход сумматора ( подается также сигнал от усилительного звена 1, Выходной сигнал после сумматора...

Номер патента: 623983

Опубликовано: 15.09.1978

Авторы: Адлер, Серебряков, Соловьева, Френк

МПК: F01D 1/02

Метки: турбомашина

...дяффузора, а1 внутри ребер и жесткоо одним концом либо с983 4Такое выполнение турбомашины позволяет эффективно, т.е. с минимальными потерями на трение и без явлений отрыва использовать в ней короткие диффузоры, имеющие большие углы раскрытия.При этом уменьшаются габариты и вес турбомашины. Формула изобретения(1 3 623На чертеже схематично показана описываемая турбомашина, испэльзуемая в качестве турбохолодильника.Турбомашина содержит корпус 1 с установленным в нем колесом 2 турбины и выходной патрубок 3, соединенный с тон костенным конусным обтекателем 4 при помощи ребер 5 и спиц 6, имеющих на одном конце головку 7, входящую в углубление 8, а на другом резьбу 9 и гайку 10При работе турбомашины поток воздуха на выхэде из колеса 2...

Номер патента: 623984

Опубликовано: 15.09.1978

Авторы: Брайнин, Гапунин, Клочко

МПК: F01D 17/20

Метки: турбины

...на пороговые элементы 3.0 анализатора 8, где сравцивает 20ся с заданными уставками, определяющимиточки излома статической характеристики(число пороговых элементов соответствует количеству отрезков прямых характеристики).После включения турбогенератора всеть его мощность в процессе цагруженияи работы изменяется. Когда в процессерегулирования имеет место превышениесигналом текущей мощности хотя бы одно 30го порогового значения дешифратор 9 взависимости от комбинации выходных сигналов пороговых элементов 3.0 подает цаэлемент 2 командный сигнал с характеристикой релейного типа, устанавливающий35соответствующее значение степени неравномерности.Точки излома статической характеристики устанавливают путем регулировки зон,нечувствительности...

Номер патента: 623985

Опубликовано: 15.09.1978

Авторы: Аркадьев, Ингульцов, Кацман, Косяк, Левин, Линецкий, Саввин, Сухинин, Холодный

МПК: F01D 25/30

Метки: выхлопная, паровой, турбины, часть

...конденсаторов 4 с водяными камерами 5. Переходные патрубки 1 соединены между собой в зоне водяных камер 5 О жесткими стяжками 6, и оребрены с внут ренней стороны для обеспечения жесткости швеллерами 7. Общая жесткость переходного патрубка 1 в эксплуатации обеспетгивается также системой распорных стерж 5 ней 8, ввариваемых при мойтаже. Повыше- пая жесткость стенок переходного патрубка 1, обеспечиваемая их оребрением, позволяет свести к минимальному количество стержней 8 и разместить их при высоте переходного патрубка до трех метров в виде одного горизонтального пояса в средней зоне по высоте патрубка.В процессе эксплуатации турбины из 75 за наличия перепускных труб 2 возникают неуравновешенные усилия Р (фиг. 2). Эти усилия,...

Номер патента: 626228

Опубликовано: 30.09.1978

Авторы: Богачук, Рыбаков

МПК: F01D 9/02

Метки: лопаток, механизм, направляющих, поворота, турбомашины

...положения ЗО лопаток, обусловленная тем, что гибкие элементы лопаток соединены последовательно один с друп 1 м, образуя единую кннсматнческую цепь, вследствие чего погрешности в угле поворота лопаток, вызванные упругими деформациями промежуточных звеньев, последовательно суммируются по мере перехода от одной лопатки к другой. Причем деформации первых по ходу силового потока промежуточных звеньев сравнительно вслпкп, так как этн звенья преодолевают сопротивление всех последующих за ними лопаток.Цел 1 изобретения - повышение 1 о н 1 ос 1 н регулирования положения лопаток.Это достигается тем, что ведущее звено механизма выполнено в виде жесткого кольца, снабженного кронштейнами, н концы гибких элементов каждой лопатки закреплены в этих...

Номер патента: 626229

Опубликовано: 30.09.1978

Авторы: Исакова, Некрасова, Хомутов, Шильман

МПК: F01D 15/08

Метки: турбовентилятор

...подвода воздуха к сопловому аппарату, и в 20 патрубке выполнены окна, сообщающие егос входом продольных каналов, выход которых подключен к полости между сопловым аппаратом турбины и ее рабочим колесом.На фиг. 1 изображен турбовентилятор, 25 продольный разрсз; на фпг. 2 - разрезА - А на фиг. 1.Турбовентплятор содержит масляный картер 1 с размещенным в нем корпусом 2 подшипников 3, в котором выполнены продоль- ЗО ные каналы 4, В корпусе 2 на подшипниках3 установлен вал 5 с расположенными на его концах рабочими колесами турбины б и вентилятора 7. За одно целое с масляным картером 1 выполнен модной патрубок 8, образующий эксцентричный кольцевой канал 9, а к стенке масляного картера 1 прикреплен сопловый аппарат 10, направляющий...

Номер патента: 626230

Опубликовано: 30.09.1978

Авторы: Волынский, Проскурин, Свиридов

МПК: F01D 17/26

Метки: промежуточный, системы, турбины, усилитель

...способствует уменьшению разности давлений по обе стороны поршня и тем самым позволяет увеличить радиальный зазор между поршнем и цилиндром без увеличения проточек по этому зазору. В усилителе с большой постоянной времени, определяемой большим сопротивлением дросселя 13,именно величиной этих протечек определяются такие показатели усилителя, как чувствительность, стабильность характеристик, возможность достижения больших постоянных времени, симметричность характеристик при движении поршня вверх и вниз.Кроме того, увеличение зазора повышает надежность работы усилителя при наличии примесей в рабочей жидкости, а также снижает требования к точности изготовления сопрягаемых поверхностей поршня и цилиндра. Благодаря увеличению зазора появляется...

Номер патента: 626231

Опубликовано: 30.09.1978

Авторы: Кириллов, Косяк, Лейзерович, Палей, Сухарев

МПК: F01D 25/10

Метки: влажнопаровых, обогрева, соединений, турбин, фланцевых

...надежности и маневренности турбины.Для достижения этой цели в магистраль подачи пара включен поверхностный теплообменник, который по греющей среде подключен к тракту турбины выше по потоку, чем магистраль подачи.На чертеже изображена система обогрева фланцевых соединений паровых турбин. Корпус 1 влажнопаровой турбины, система обогрева фланцевых соединений которого содержит присоединенную к паровому тракту турбины магистраль 2, содержащую раздаточный коллектор 3, подводящие трубопроводы 4 с включенной в них арматурой. В коллекторе 3 магистрали установлен поверхностный паронаровой теплообменннк 5, который по греющей среде подключен к тракту турбины выше по потоку, например626231 Подписное Изд. Мз 660 Тираж 638 Типография, пр,...
