F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 1718730

Опубликовано: 07.03.1992

Авторы: Анохин, Гусев, Лепеха, Сорокин, Щукин

МПК: F01C 21/00, F01D 1/08

Метки: роторная

...разрез; на фиг.2 - разрез А-А на фиг.1,Роторная машина содержит статор 1 с внутренней рабочей поверхностью, впускное окно, выполненное в виде канала 2, выпускные окна 3 и 4, В статоре 1 установлен ротор 5 с возможностью вращения с перепускными каналами 6 и 7, выполненными соответственно с входными отверстиями 8и 9, На Внутренней поверхОси сВтга 1 ВыпОлн 8 на кольцРВая камера 1 О, На 1 аружной поверхности ротора 5 выполнены каме" ры 11 и 12. ПерепусОные каналы б и 7 имеют Выходны 8 отверстия 13 и 14, Вход 1 ЫЯ и выходные отверстия перепускных ка 3108 1;:,; тора отделены друг от друга перегородка; ги 15 и 16, 1(ольцевая камера 10 снабжена.в. патками 17,При работе ооторной машины с 1)Я(13 Вы сокого давления через впускное Окно,...

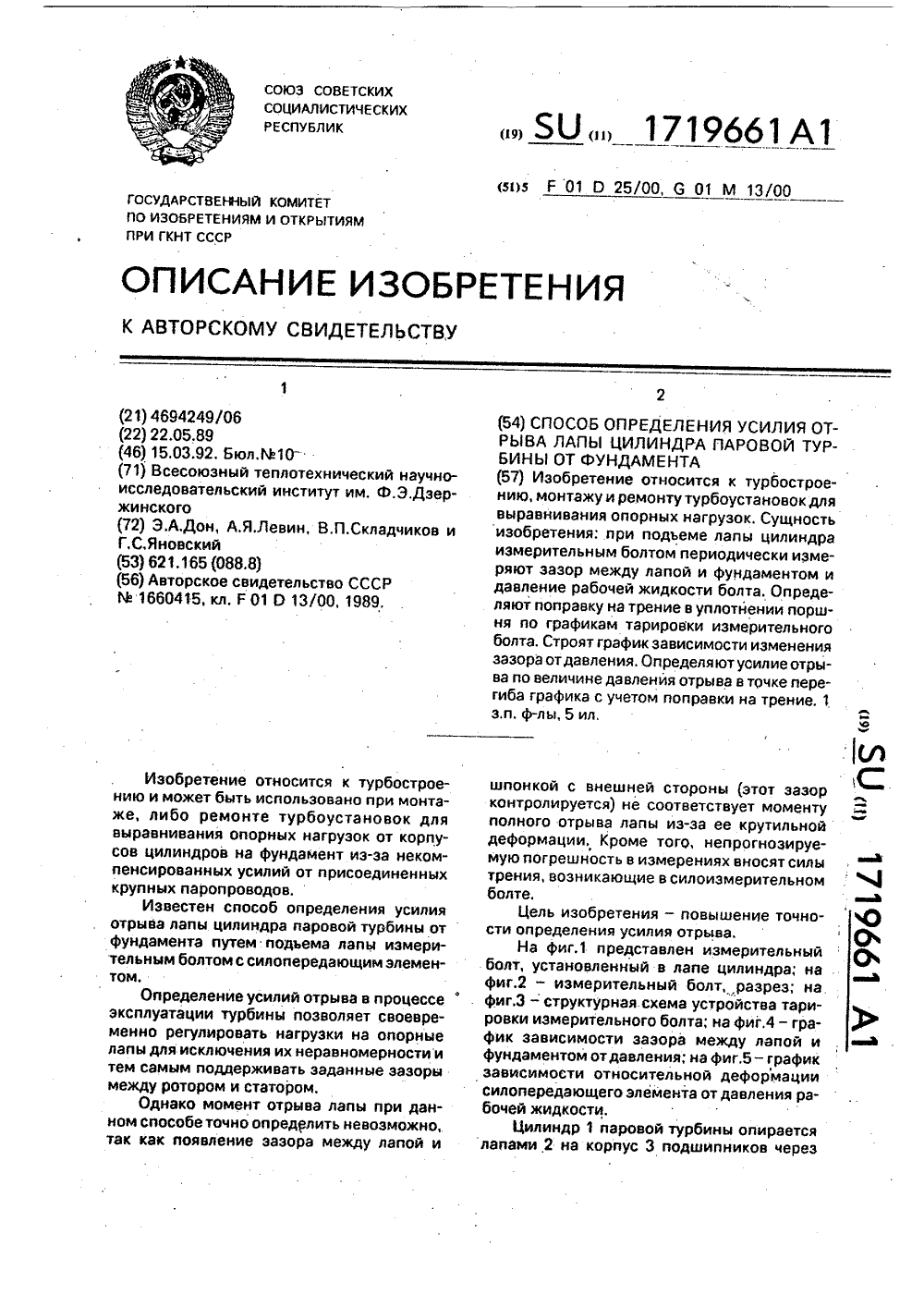

Номер патента: 1719661

Опубликовано: 15.03.1992

Авторы: Дон, Левин, Складчиков, Яновский

МПК: F01D 25/00, G01M 13/00

Метки: лапы, отрыва, паровой, турбины, усилия, фундамента, цилиндра

...соответственно при сжатии и.расширении элемента 8 55и одной и той же величине его относительной деформации Ь и.Из баланса сил, действующих в устройстве, имеющем уплотнение с некомпенсированной площадью, учитывая, что при одном и том же удлинении упругая сила элемента при сжатии равна упругой силеэлемента 8 при расширении была полученаФормулаО - Р) р;-р 2и 40 ( + е)где - комплекс определяюищий силу трения в уплотнении, в которыйвходят коэффициент тренИя,и, функция коэффициента Пуассона и для данного уплотнительного материала, иус(Ь)=Х р(у)Оугде йу - высота уплотнения;(Ру - функция распределения давленияпо высоте уплотнительного кольца;Р, б - соответственно наружный и внутренний диаметры уплотнительного кольца,Подставляя в формулу...

Номер патента: 1719662

Опубликовано: 15.03.1992

Авторы: Кириллов, Шпензер

МПК: F01D 25/32

Метки: большой, веерности, последняя, ступень, турбинная

...предлагаемое устройство, общий вид, разрез; на фиг.2 - рабочие лопатки, сечение; на фиг.3 - периферийная решетка, сечение; на фиг.4 - сопловые лопатки, сечение.Последняя турбинная ступень большой веерности состоит из направляющего аппарата 1 с сопловыми лопатками 2, рабочего колеса 3 с большой положительной. пере- крышей 4, рабочих лопаток 5, межлопаточных каналов 6 рабочего колеса, межвенцового зазора 7, основного диффуэора 8, обтекателя 9, периферийной решетки 10, диффузорного канала 11, сепарационной камеры 12, ограниченной выпуклой поверхностью 13, дополнительного диффузора 14, Рабочие лопатки в зоне периферийной решетки имеют криволинейную (саблевидную) форму 15, при которой увеличивается к вершине рабочего колеса межвенцовый...

Номер патента: 1719710

Опубликовано: 15.03.1992

Автор: Ермаков

МПК: F01D 7/00, F03B 3/14

Метки: колесо, рабочее, турбомашины

...осевом перемещении ступицы 2 от муфты 9 в сторону ступицы 1 уменьшается расстояние между их торцами. Лопасти 3 50 прогибаются в поперечном направлении (штрихпунктир). Поперечный прогиб вызывает распрямление лопастей в радиальном направлении и увеличение диаметра колеса до наибольшего О, соответствующего пол ностью распрямленной лопасти 3 (фиг,2 и 3), При обратном ходе муфт лопасти под действием упругих сил отодвигают ступицу 2 от ступицы 1 и приобретают дугообразную форму в радиальном направлении. Конструкция позволяет бесступенчато регулировать форму и диаметр лопастей от наименьшего б до наибольшего 0 прйменительно к заданному напору и размерам корпуса турбины, Фиксация положения передвижной ступицы 2 осуществляется вилкой 10,...

Номер патента: 1721271

Опубликовано: 23.03.1992

Автор: Гулый

МПК: F01D 21/02

Метки: защиты, турбоагрегата, электрогидравлическая

...соединенному с помещенным в корпус золотником 5 срабатывания, подключенным к линии закрытия исполнительного сервомотора б (линии "Стоп" ) и к напорной и сливной магистралям, источник 7 сигнала взведения, выход которого подключен к электромагниту 8 взведения, а также показана линия открытия (линия "Пуск) исполнительного сервомотора б. При этом система защиты снабжена золотником 9 взведения, который помещен в корпус, и двумя люфтосодержащими узлами 10 и 11, Каждый из золотников выполнен в виде дифференциального поршня, торцы которого образуют с корпусом торцовые камеры 12 и 13 (14 и 15) меньшего сечения, а средняя утолщенная часть размещена в камере 16 (17) большего сечения, изолированной от торцовых камер. Электромагнит 8...

Номер патента: 1724898

Опубликовано: 07.04.1992

Автор: Чехранов

МПК: F01D 1/02

Метки: парциальная, регулируемая, турбомашина

...придает турбомашине свойства увеличения вентилляционных потерь при сохранении структуры потока и оптимальности геометрических размеров проточной части турбомашины. Другая конструкция с вращающимся совместно с колесом коробчатым кожухом, подвижным относительно последнего в осевом направлении, придает турбомашине свойство переменности геометрических размеров проточной части рабочего колеса с изменением структуры потока и возникающих в связи с этим потерь.Цель изобретения - повышение эффективности турбомашин на переменных режимах.Указанная цель достигается тем, что кожух выполнен по крайней мере из двух соединенных между собой секторов, охватывающих рабочее колесо со стороны входных и выходных кромок рабочих лопаток по всей...

Номер патента: 1724899

Опубликовано: 07.04.1992

Авторы: Бочарова, Мажара

МПК: F01D 5/04

Метки: лопатка, рабочая, турбины

...момента элементов лопатки, воспринимаемого наиболее нагруженным снижением хвостовика, может быть снижена до нуля,На фиг. 1 схематически показана рабочая лопатка, поперечное сечение; на фиг. 2 - то же, продольное сечение, для двухпоточной турбины,Рабочая лопатка содержит рабочую часть 1, разделитель 2 потоков и хвостовик 3, Рабочая часть 1 состоит из левого 4 и правого 5 протоков, выполненных с профилем 6 поперечного сечения, образованного выпуклой 7 и вогнутой 8 поверхностями, сопряженными с входной 9 и выходной 10 кромками,Разделитель 2 потоков в продольном сечении выполнен клиновидным по коническим поверхностям 11 и 12 с вершиной клина на линии входной кромки 13 на середине длины - лопатки, а в плоскости вращения2ограничен...

Номер патента: 1724900

Опубликовано: 07.04.1992

Авторы: Бондаренко, Косенко, Лихоткин

МПК: F01D 5/14

Метки: колесо, осевой, рабочее, турбины

...осевой турбины работает следующим образом.Давление рабочего тела (газа), протекающего по рабочему каналу, образованному лопатками 1, распределяется неравномерно. У корытца 4 оно больше, чем у спинки 3, В связи с этим с одной стороны газ проходит.вполость 5 из зоны с более высоким давлением через периферийную щель 7, примыкающую к бандажу 2, а с другой стороны полость 5 сообщена с зоной пониженного давления щелями 6 на спинке 3, В результате воздействия перепада давления и центробежных сил гофрированная пластина 8, размещенная в полости 5 и скрепленная только с одной стороны с помощью узла 9, начинает совершать колебания, Кроме того, колебанию пластины 8 способствуют и парциальный подвод рабочего тела к лопатке 1, Неравномерное колебание...

Номер патента: 1724901

Опубликовано: 07.04.1992

Авторы: Зуев, Прибыловский

МПК: F01D 11/02

Метки: восстановления, диафрагменных, зазоров, концевых, паровой, радиальных, турбины, уплотнениях

...использовании способа например для турбины К-240 ХТГЗ, сокращение времени ремонта составляет 1,25 сут.Поставленная цель достигается тем, что в способе восстановления радиальных зазоров в концевых и диафрагменных уплотнениях паровой турбины при ремонте ееЯ 1,+1 -проточной части путем уменьшения толщины заплечиков сегментов уплотнитепьного кольца, величину которого рассчитывают на основании замеров геометрических параметров, в том числе диаметра ротора, размеров расстояний по торцам каждого сегмента от вершины выбранного(взятого в плоскости замера диаметра ротора) уплотнительного гребня до поверхности внутренней расточки диафрагмы (обоймы), замеряют дополнительные геометрические параметры, а именно; диаметры внутренней расточки...

Номер патента: 1724902

Опубликовано: 07.04.1992

Авторы: Аркадьев, Вражкин, Меллерович, Митяев, Потапов, Сарабун, Сухинин

МПК: F01D 25/04

Метки: виброхарактеристик, конструкций, корректировки, полых

...частоты корпуса патрубка и сравнивают его с номинальной частотой вращения ротора и, если требуется, с другими частотами вращения, на которых возможна длительная работа (например, при пуске турбины), сравнивают значение эксплуатационной частоты с заданным, определяют желательное направление изменения собственной частоты колебаний корпуса 1,т.е. в сторону повышения или снижения частоты, Если ее необходимо увеличить, чтобы изменить жесткость конструкции, натягиваютпоследовательно один или несколько стержней 2 с помощью муфт 3, изменяя тем самым их продольно-осевое напряженное состояние, При этом контролируют состояние патрубка, При достижении заданного уровня собственных частот регулирующую муфту 3 стопорят известными...

Номер патента: 1724903

Опубликовано: 07.04.1992

Авторы: Галацан, Гаркуша, Гудков, Конев, Косяк, Сарабун, Тарасенко, Юдин

МПК: F01D 25/30

Метки: выхлопная, паровой, турбины, часть

...1, за которой в корпусе 2 выхлопного патрубка установлены диффузор 3 и стенка 4, которая выполнена из верхней 5 и нижней 6 половин. Стенка 4 образует с передней стенкой 7 корпуса 2 и наружной обечайкой 8 диффузора 3 влагоулавливающую камеру 9, соединенную влагоотводящими каналами 10 с проточной частью последней ступени 1. Нижняя половина 6 стенки 4 установлена со смещением по радиусу к продольной оси выхлопной части относительно верхней половины 5 стенки 4 с образованием между своими концевыми участками и концевыми участками последней отводящих каналов 11, направленных в сторону выходного отверстия 12 выхлопного патрубка, Кроме того, целесообразно нижнюю половину 6 стенки 4 выполнить из нескольких частей, например из трех частей...

Номер патента: 1726782

Опубликовано: 15.04.1992

Авторы: Жестовский, Махмутова, Чистилин, Щербинин

МПК: F01D 5/02

Метки: ротор, турбомашины

...штифтов 4 запрессован в кольцевой фланец6 диска 2, который выполнен в виде отдельных выступов 7, размер которых вдоль осидиска выбирается из соотношения Ь/а1,02,где Ь - размер выступа вдоль оси диска;а=б+с;б - диаметр отверстия под штифт;с - расстояние между краем отверстия под штифт на выступе и концом выступа.При работе высоконагруженного дискового узла с непрерывным кольцевым фланцевым выступом в перемычке фланца около отверстий под штифты возникают значительные окружные напряжения от совместной деформации фланца 6 и диска 2. Сечение диска 2 на радиусе размещения фланца, деформируясь в радиальном направлении от нагрузок на полотно диска, деформирует и фланец 6, в котором возникают окружные напряжения. Так как кол ьцевой фланец 6 диска...

Номер патента: 1726783

Опубликовано: 15.04.1992

Авторы: Андреева, Волынский, Дзеревяго

МПК: F01D 17/20

Метки: противодавлением, турбины

...пара либо при воздействии на задатчик 7 в сторону увеличения тепловой нагрузки подвижная система регулятора 6 давления пара перемещается вверх, уменьшая слив масла из гидравлической линии 3, при этом золотник 2 временно смещается вниз и, соответственно, поршень сервомотора 1 перемещается вверх, в направлении открытия регулирующих клапанов, что приводит к увеличению расхода пара в турбину и, соответственно, к увеличению давления пара за турбиной; В случае повышения давления пара за турбиной или при воздействии на задатчикв сторону. уменьшения тепловой нагрузки процесс регулирования происходит в противоположном направлении.В результате расход пара на турбину и, соответственно, тепловая нагрузка уменьшаются, При чрезмерном повышении...

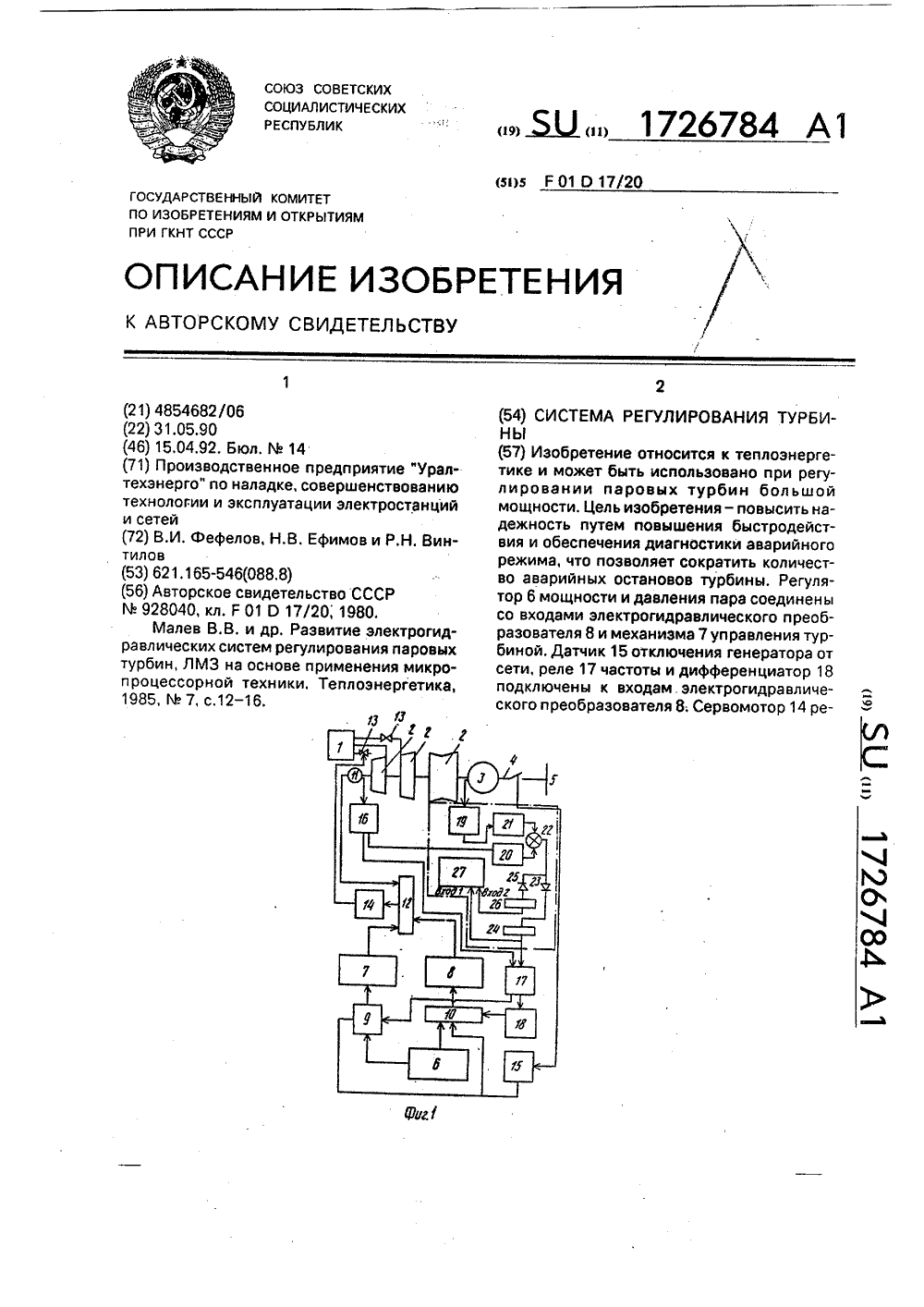

Номер патента: 1726784

Опубликовано: 15.04.1992

Авторы: Винтилов, Ефимов, Фефелов

МПК: F01D 17/20

Метки: турбины

...турбиной и электрогидравлическим преобразователем 8 соответственно через выключатель 9 и усилитель 10 сигналов. Датчик 11 скорости, механизм 7 управления турбиной и электрогидравлический преобразователь 8 подключены к гидравлическому усилителю 12. Управление регулирующими клапанами 13 осуществляется сервомотором 14, Отключение генератора осуществляется при получении сигнала датчиком 15, Формирование сигнала по ускорению ротора осуществляется цепочкой, состоящей из датчика 16 частоты вращения турбины, реле 17 частоты и дифференциатора 18, при этом временное изменение реле 17 частоты осуществляется с помощью цепочки, состоящей из датчиков 16 и 19, дифференцирующих элементов.20 и 21, сумматора 22, диода 23 и компаратора 24, а цепочка,...

Номер патента: 1726785

Опубликовано: 15.04.1992

Авторы: Выговская, Гродзинский, Фролов

МПК: F01D 11/08, F01D 19/00

Метки: осевой, ступень, турбины

...ободом 2, а 15 другая стенка 10, являющаяся подвижным элементом, соединена с подвижными вставками 11 и 12, которые уплотняют осевые зазоры 6 и 7 соответственно. Внутренняя полость 13 сильфона 8 сообщена с радиаль ным зазором 5.Давления Р 1 и Р 2- соответственно давления перед и за диафрагмой 1 и Рз - давление в радиальном зазоре 5.Ступень осевой турбины работает сле дующим образом,Через осевые и радиальный зазоры 6,7,5 соответственно проходит диафрагменная протечка рабочего тела, Во внутренней полости 13 сильфона 8 имеет место такое же 30 давление Рз, как и в радиальном зазоре 5. В стационарном режиме работы турбины конструкция сильфона находится в равновесии.При некоторых отклонениях режима от стационарного ротор 3 начинает...

Номер патента: 1726786

Опубликовано: 15.04.1992

Авторы: Барков, Метелев, Морозов, Цыбулько

МПК: F01D 21/04

Метки: максимального, оси, отклонения, ротора, турбомашины

...через последовательно соединенные 45 блок извлечения корня и пиковый детекторк регистратору и пороговому блоку, вход которого соединен также с первым нормирующим блоком, а выход - с сигнализатором, датчик метки соединен с входом 50 умножителя частоты и с первыми входамиформирователей синусного и косинусного сигналов, вторые входы которых соединены с выходом,умножителя частоты, а выходы - с первыми входами соответственно первого 55 и второго умножителей сигналов, выходыкоторых соединены с входами второго сумматора, снабжено вторым нормирующимблоком и преобразователем размаха виброперемещений, причем входы этого блока и этого преобразователя подключены к выходу второго сумматора, а вторые входы умножителей сигналов соединены с выходом...

Номер патента: 1726787

Опубликовано: 15.04.1992

Авторы: Аспандияров, Гулевич, Соломатов

МПК: F01D 25/10

Метки: нагрева, шпильки

...нагрева шпильки включает в себя шпильку 1, нижней частью ввернутую в тело 2 нижнего фланца 3 25 горизонтального разъема корпуса 4 турбины, содержащую осевой канал 5, в котором коаксиально размещен стержень 6, подсоединенный с помощью клеммы 7 к одному из проводников 8 вторичной обмотки 9 пони жающего трансформатора 10, подключенного по первичной стороне 11 к источнику питания 12, колпачковую гайку 13, прижимающую верхний фланец 14 к нижнему фланцу 3, сварное соединение 15 в нижней части 35 стержня 6, накидную гайку - клемму 16, вворачиваемую посредством резьбового соединения 17 в колпачковую гайку 13, контактирующую с торцом шпильки 1, В целях поэтапного прогрева шпильки 1 во вре мени проводник 18 вторичной обмотки1726787 Составитель...

Номер патента: 1726788

Опубликовано: 15.04.1992

Авторы: Аспандияров, Гулевич, Соломатов

МПК: F01D 25/14

Метки: корпуса, крышки, отжатия, паровой, турбины

...существующей на снабжен осевым каналом 3, в котором коак- границе раздела шайб,. сиально размещен стержень 4, подсоеди- Устройство для отжатия крышки корпуненный с помощью клеммы 5 к одному са паровой турбины работает следующим проводнику 6 вторичной обмотки 7 понижа образом.ющего трансформатора 8 (сварочного), под- При подаче напряжения от источника 9 ключенного к источнику 9 питания. Кроме питания на вторичной обмотке понижающетого, устройство снабжено (набором шайб) го трансформатора 8 появляется ток понишайбами 10, нанизанными настержень 4,и женного до безопасного напряжения, прокладкой (головкой) 11, В устройстве бо который через проводник 6, клемму 5 постуковая поверхность 12 стержня 4 электроизо- пает на стержень 4 с...

Номер патента: 1726789

Опубликовано: 15.04.1992

Автор: Максимов

МПК: F01D 25/28

Метки: корпуса, корпусу, крепления, подшипника, турбины, узел

...по фундаментной раме, приводит к опрокидыванию корпуса подшипника и, как следствие, к расцентровке линии валов.Цепь изобретения - повышение надежности за счет приведения перемещающей силы и поверхности скольжения в одну плоско-ть.Это достигается тем, что узел крепления корпуса турбины к корпусу подшипника содержит фундаментную раму с жестко связанными с ней опорными элементами, между которыми свободно расположен корпус подшипника, зафиксированный относительно фундаментной рамы и корпуса турбины продольными и вертикальными шпанками, входящими в выемки лап корпуса турбины, а также дистанционными болтами, Лапы корпуса турбины снабжены дополнительными выемками и установлены на опорных элементах фундаментной рамы с возможностью...

Номер патента: 1726790

Опубликовано: 15.04.1992

Авторы: Дунаев, Рассказов

МПК: F01D 25/28

Метки: давления, низкого, цилиндр

...давление больше, чем в основных трубопроводах 10. Дополнительные трубопроводы 12-1 ч подключаются к тому или иному из указанных источников 21 избыточного давления. Дополнительные трубопроводы 12, 13 расположены вертикально, но могут быть размещены и наклонно, а их колицество и диаметр 267904подбирается в зависимости от источника 21 для компенсации усилия от весаводы в конденсаторе.5Во время работы турбоустановки восновных трубопроводах (водоводах)10 возникают усилия от давления циркуляционной воды. Эти усилия из-заупругости компенсаторов 11 передают 1 О ся на конденсатор 9. Одновременноиз-за того, что дополнительные трубопроводы 12, 13 и 14 сообщены систочником 21 избыточного давления,в них возникают усилия от давленияводы. Эти усилия...

Номер патента: 1728502

Опубликовано: 23.04.1992

Авторы: Квашин, Маркевич, Метелев, Морозов, Цыбулько

МПК: F01D 21/04

Метки: максимального, оси, отклонения, ротора, турбомашин

...другом вначале на синусный, а затем на косинусный опорный сигнал.На чертеже представлена структурная схема устройства.Устройство содержит первый и второй первичные преобразователи (датчики) 1 и 2, например, вихретокового типа, установленные вблизи ротора 3 в одной радиальной плоскости по двум взаимно перпендикулярным направлениям и соединенные через квадраторы 4 и 5 с первым сумматором 6, выход которого через блок 7 извлечения корня и пиковый детектор 8 соединен с регистратором 9 и пороговым блоком 10, второй вход которого соединен с выходом нормирующего блока 11, а выход - с сигнализатором 12, последовательно соединенные датчик 13 метки, умножитель 14 частоты, функциональный преобразователь 15 с двумя входами и первый умножитель 16 с...

Номер патента: 1731966

Опубликовано: 07.05.1992

Авторы: Воронов, Гусаченко, Казанский, Пушкарев

МПК: F01D 25/18

Метки: маслосистемы, промывки, термошоковой, турбомашины

...градиент снижается до величины После завершения этих операций прокачивание моющей среды прекращается, маслопровод опорожняется, а термопреобразователь смещается на шаг Ь Х = Х 2 - Х 1 относительно первоначального состояния (либо в неподвижном термопреобразователе нагревательные и охладительные элементы меняются местами) и теперь уже по дуге Х 1 - Х 1 создается высокотемпературная зона, а по дуге Х 2 - Х 2 низкотемпературное поле. Между указанными смежными зонами образуется температурное поле (кривая с на фиг, 3), характеризуемое средним градиентом противоположного (по сравнению с исходным режимом, иллюстрируемым кривой а на фиг,З) знака: Под влиянием градиентаТз происходит дальнейшее разрыхление и.отслаивание загрязнений,...

Номер патента: 1733668

Опубликовано: 15.05.1992

Авторы: Гриненко, Хораш

МПК: F01D 7/02, F02M 21/00

Метки: внутреннего, газового, двигателя, питания, сгорания

...стакана 22 штока 23, имеющего возможность движения вдоль оси с фиксацией в нижнем положении при помощи штифта 24, входящего в фиксирующие пазы (не показаны). Комбинированный запорно-предохранительный орган Ю состоит из стакана 22, штока 25, имеющего продольный паз 26 и расположенного во втулке 27 с пружиной 28. Шток 25 может перемещаться во втулке 27 вдоль ее оси, сжимая пружину 28, а сама втулка 27 расположена в герметичной полости корпуса 5 с фиксацией ее положения в нижней части при помощи штифта 29. Обратный клапан 11 состоит из стакана 30, который через опору 31 поджат пружиной 17 в крайнее левое положение, Цилиндрические полости корпуса 5 по периметру имеют отверстие 32 для прохода рабочей среды в коаксиальные полости...

Номер патента: 1733702

Опубликовано: 15.05.1992

Авторы: Афанасьев, Тихомиров, Топунов, Черныш

МПК: F01D 5/14, F04D 29/52

Метки: лопаточная, решетка, турбомашины

...Лопаточная решетка содержит выемки, выполненные в теле лопатки на выпуклой стороне. Длина выемки вдоль выпуклой поверхности лопатки от выходной кромки определяется из выражения, приведенного в формуле изобретения, 2 ил. 5 = (0,81 - + 0,24 - 2,73 а 1 + 7.05 а 1 -8 7 а 1 - 0,42 а 1 - -0,48) -Т 10 а 1 при а 1 =10 27 и т/Ь=0,6 0,85, а высота максимальная глубина выемки составляет соответственно (0,080,1) и (0,05 .0,055) от хорды профиля, где Ь - хорда профиля; т - шаг решетки; а 1 - угол выхода лопатки в месте расположения выемки.На фиг.1 дана часть лопаточной решетки осевой турбины, общий вид; на фиг.2 - развертка решетки на поверхность вращения.Лопаточная решетка турбомашин держит обод 1 с расположенными н наружной поверхности лопатками...

Номер патента: 1626756

Опубликовано: 23.05.1992

Авторы: Анохов, Дьяков, Зеленский, Израилев, Тиллиб, Хромченко

МПК: F01D 25/26

Метки: корпусов, литых, ремонта, турбины

...2 до получения углубния 6 овальной формь, о зоне которого 30р.эмещадт ааку 7 и гриариодют ее солным пр"плавлением сгеки, после югоге о".:,:ног,.оз;гдр.ой с проплаолениема 0 .1 " то, ",;. ст и акг.:к , ч;оОз:,.ллет гГ осить Однгродость Гсмонт" 35 Формула изобретения Фиг.8Составитель Т,СеминаРедактор Г.Наджарян Техред М.Моргетол Корректор И,Эр Подписноеэобрвтениям и открытиям при ГКНТ СССРауаска наб 4/5 изводственно-издательский комбинат Патент", г. Ум город, ул.Гоарина оказ 244 1 Тираж ВНИИПИ Государственного комитета по 113035, Москва, Жной заварки по всему сечению и ее надежность, Затем отверстие 4 заполняют вязким металлом 8 заподлицо с поверхностью корпуса 1 и приваривают предварительно подогретые до 150-250 С ребра 9 к корпусу 1....

Номер патента: 1739063

Опубликовано: 07.06.1992

Авторы: Кириллов, Шпензер

МПК: F01D 25/24

Метки: паровой, ступень, турбины

...(предотвращаются отрывы). Выбор минимального диаметра отверстий не менее 3 мм снижает гидравлические по 50 тери в системе отбора пара, Кроме того, применение отверстий, засасывающих одновременно с паром и влагу из всего основного потока перед направляющим аппаратом, в сочетании с продольно распо 55 ложенными желобками размером 0,5-1 мм снижающими отражение влаги от входных кромок лопаток, позволяет удалить из проточной части на входе влопаточный аппарат Целью изобретения является увеличение экономичности ступени путем повышения устойчивости основного потока в корневой и периферийной зонах при малыхобъемных расходах основного потока и надежности путем снижения эрозии рабочих лопаток,Для этого в известном устройстве, содержащем сопловую...

Номер патента: 1740700

Опубликовано: 15.06.1992

Авторы: Гриценко, Марцинковский, Черепов, Швалб

МПК: F01D 11/00

Метки: ротора, торцовое, турбомашины, уплотнение

...Последние выполнены в каждом слое 5, причем пазы 8 соседних слоев 5 смещены в окружном направлении относительно друг друга на величину, большую ширины паза О, Многослойная вставка 3 может быть выполнена в виде уложенной в спираль ленты. Торцовое уплотнение может дополнительно содержать кольцо 9 и регулирующие винты 10, На дне кольцевой проточки 2 по окружности на равном угловом расстоянии друг от друга могут быть выполнены резьбовые отверстия 11, При этом кольцо 9 жестко связано со вставкой 3, а винты 10 размещены в отверстиях 11 и контактируют с кольцом 9.10 15 большую ширины паза 8. Эти же лабиринтные камеры позволяют устранить окружную 20 25 50 55 30 35 40 Торцовое уплотнение ротора турбомашины работает следующим образом. При работе...

Номер патента: 1740701

Опубликовано: 15.06.1992

Автор: Гродский

МПК: F01D 11/04

Метки: паре, парогенератором, паротурбинной, работающего, свежем, турбины, уплотнения, установки, цилиндра

...элементов цилиндра турбины, работающего на свежем паре, что повышает надежность его работы.На фиг.1. изображена схема паротурбинной установки, реализующая предлагаемый способ; на фиг.2 - ее идеальный тепловой цикл в диаграмме Т-Я, например, в установках докритических параметров.Паротурбинная установка содержит парогенератор 1, связанный линией (трассой) 2 подачи острого пара в цилиндр 3 турбиныс уплотнительными устройствами 4 лабиринтного типа, на валу которой расположен генератор 5 электрического тока, Линия 6 отвода пара из турбины соединена с конденсатором (не показан), а линия 7 подачи вуплотнительные устройства цилиндра турбины пара, недогретогодо наибольшей температуры в цикле (свежий пар), соединена с поверхностью нагрева...

Номер патента: 1740765

Опубликовано: 15.06.1992

Автор: Ермолинский

МПК: F01D 1/36, F03B 5/00

Метки: трения, турбина

...нанем гладким диском, поверхностный слойдиска со стороны соплового аппарата выполнен из упругого материала,На фиг. 1 показан первый вариант турбины, общий вид; на фиг, 2 - разрез А-А нафиг. 1; на фиг. 3 - второй вариант турбинытрения, общий вид; на фиг, 4 - разрез Б - Бна фиг,3,Первый вариант. Турбина трения (фиг.1) содержит корпус 1 и размещенные в немсопловый аппарат 2, вал 3, на котором смонтирован чашечный диск 4, На торце диска 410 5, а также давления этой струи на боковую 20 Второй вариант, Турбина трения (фиг. 3) 25 30 35 40 45 50 55 приклеено упругое кольцо 5 из микропористого поролона или резины.Турбина трения работает следующим образом. Вследствие давления выходящей из сопл ового аппарата 2 струи газа (жидкости) на...

Номер патента: 1740840

Опубликовано: 15.06.1992

Автор: Толкачев

МПК: F01D 17/10, F16K 1/34

Метки: клапан, паровой, турбины

...каналу 13и радиальным каналам 16 в профилированной части 11 устремляется к кольцевому соплу 14. Одновременно с этим пар через перепускной канал 13 и центральное отверстие 12 в профилированной части поступает непосредственно в диффузорное сопло 1.Вследствие существенно меньших гидравлических потерь в центральном отверстии по сравнению с потерями в радиальных каналах 16 и кольцевом сопле 14 центральный поток пара имеет скорость, значительно превышающую скорость кольцевого потока, истекающего из кольцевого сопла 14.Кольцевой поток пара активизирует прогрев профилированной части 11 и рабочей поверхности диффузорного сопла 1. Давление в разгрузочной камере 10 уменьшается, При этом разность давлений в камере 10 и в канале...
