F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 956819

Опубликовано: 07.09.1982

Авторы: Вольфсон, Епифанов, Лиснянский, Сапожников, Трещинская

МПК: F01D 17/14

Метки: двухъярусная, диафрагма, поворотная

...направле-нии.На фиг.1 показана поворотная диафрагма, продольный разрез; нафиг.2 - вид поворотной диафрагмы состороны входа пара; на фиг.3 - сечение А-А на фиг,2; на Фиг,4 - сечение Б-,Б на фиг.2.Двухъярусная поворотная диафрагма содержит тело 1, обод 2 и размещенные,между ними направляющие лопатки 3, перед которыми установлено поворотное кольцо 4 с окнами, одна из боковых сторон 5 которых имеетступенчатый выступ 6 в радиальномнаправлении. Периферийная часть 7окон выполнена с тангенциальнымраскрытием В 1, а прикорневая часть 8выполнена с тангенциальным раскры ткем 61, причем У 116. Межлопаточ 95 б 819ные каналы 9 выполнены сквозными в радиальном направлении.Во" время работы диаФрагмы поворотное кольцо 4 поворачивают по часовой стрелке,...

Номер патента: 956820

Опубликовано: 07.09.1982

Авторы: Лезман, Шешеловский

МПК: F01D 21/14

Метки: теплофикационной, турбиной

...иэ регулятора 5 отбора, воздействующего на сервомоторы 1 и 3, и двумя цепями защиты по линии 10 через предохранительный регулятор 11, восприниманхций импульсы по давлению в отборе и воздействующий через звено 12 на сервомотор б и сервомотор 1, и по линии 13 через предохранительный регулятор 14,воспринимающий импульсы по давлению в отборе и воздействующий через звено 15 на сервомотор 2.Звено 15 обеспечивает уставку срабатывания защиты по нижнему пределу давления в отборе, а звено 12 обеспечивает уставку срабатывания защиты по верхнему пределу давления в отбореСистема управления работает следующим образом.При повышении давления в камере отбора турбины сверх допустимого предела в случае отказа контура регу-. лирования отбора, содержащего...

Номер патента: 958661

Опубликовано: 15.09.1982

Авторы: Ильин, Липсман, Липсмонов, Маргулис

МПК: F01D 1/02

Метки: аксиально-радиальной, колесо, парциальной, рабочее, турбины

...1 схематически показана предлагаемая турбина, продольный разрез; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1 (в развертке на поверхность вращения).Рабочее колесо 1 аксиально-радиальной парциальной турбины содержит рабочие лопатки 2 с последовательно расположенными по ходу потока аксиальными и радиальными участками 3 и 4. Входные и выходные части 5 и 6 аксиального и радиального участ. ков 3 и 4 отогнуты против направления вращения. При работе турбины рабочее тело (пар) поступает в сегменты сопел, размещенных по окружности на периферии рабочего колеса 1, расширяется в них и безударно поступает в аксиальный участок 3. Далее поток разворачивается в радиальном направлении, течет от периферии колеса 1 к его центру...

Номер патента: 958662

Опубликовано: 15.09.1982

Авторы: Хаимов, Храбов, Шварцман

МПК: F01D 25/32

Метки: лопатка, направляющая, паровой, турбины

...с зазором относительно выходной кромки пера, и поперечными ребрами, каждое из которых имеет входной участок, расположенный в щели, и выходной - перекрывающий зазор и охватывающий пластину.На фиг. 1 схематически показано перо лопатки, поперечный разрез; на фиг. 2 - вид А на фиг. 1.Направляющая лопатки паровой турбины содержит полое перо 1 со щелью 2 в выходной кромке 3. Лопатка снабжена продольной пластиной 4, установленной с зазором 5 относительно выходной кромки 3 пера 1, и поперечными ребрами 6, каждое из которых имеет входной участок 7, расположенный в щели 2, и выходной участок 8 - перекрывающий зазор 5 и охватывающий пластину 4.При работе пар, подаваемый в полость пера 1, истекает из щели 2 в выходной кромке 3 и поступает на...

Номер патента: 962664

Опубликовано: 30.09.1982

Авторы: Берман, Биржаков, Хавия, Чиженко

МПК: F01D 5/04

Метки: двухстороннее, колесо, рабочее, радиально-осевое, турбомашины

...трехпоточного колеса.Колесо содержит осевые и радиальные лопаточные решетки 1 и 2, образующие межлопаточные каналы, разделенные ме,.т, андрообразной перегородкой 3 и обращенные входами в противоположные стороныПо меньшей мере одна осевая решетка 1 выполнена двухьярусной с внутренним 4 и внешним 5 ярусами, а каналы радиальной решетки имеют различную чередующуюся радиальную протяженность, притем каналы 6 большей протяженности сообщены с каналами 7 внутреннего яруса 4, а каналы 8 меньшей протяженностис каналами 9 внешнего яруса 5, Верхний ярус может иметь покрывающий диск. Двухъярусная решетка с одной стороны колеса обеспечивает трехпоточное колесо,. Рабочие тела подаются в осевом направлении из подводящих устройств в соответствующие...

Номер патента: 962665

Опубликовано: 30.09.1982

Авторы: Крамаровский, Найштат, Островский, Ханин

МПК: F01D 5/18

Метки: дефлекторов, лопаток, охлаждаемых, турбомашин

...сечения и сложный аэродинамический профиль. В э 1 результате не обеспечивается качествен-ная зачистка кромок, являющихся концентраторами напряжений, что снтвкает падеж; ность. Цель изобретения - повышение надежности,Укаэанная цель достигается тем, что формообразование црофнля осуществляют цоспе выполнения отверстий. На фиг. 1 показана трубная заготовка, продольный разрез; на фиг. 2 - сечение А-А на фиг, 1; на фиг. 3 - сечение А-А на фиг. 1 после формообразования профиля е При изготовлении дефпектора формообразуют аэродинамический профиль 1 твз . трубной заготовки 2 и выполняют отверо. тия 3 дпя подвода охлаждающего воздуха с,зачисткой их кромок 4. Фомообразование профиля 1 осуществляют после выполнения отверстий 3.Предлагаемый способ...

Номер патента: 964197

Опубликовано: 07.10.1982

Авторы: Байбаков, Берман, Биржаков, Кириллов, Хавия

МПК: F01D 1/02

Метки: паровой, проточная, турбины, часть

...каналы В нижнего яруса от каналов А верхнего яруса. Проточная часть устроена с осевым зазором 5 между выходной кромкой 19 РК 4 и обоймой 8. Обойма 8 снабжена уплотняющим козырьком 21 (фиг. 6),На фиг. 7 и 8 показаны варианты комбинированных проточных частей турбин. За РК 4 ДРОС (Фиг. 7 и 8) в.проточных частях справа и слева следуют группы двухъярусных ОС 22 и 23, Канал А верхнего яруса РК 4 сопрягается с верхним ярусом ОС 22 и 23 левого потока. Канал В нижнего яруса РК 4 соответственно сопрягается с нижним ярусом ОС 22 также левого потока. Далее в левом потоке в нижнем ярусе следует ступень 24, поток нижнего яруса Н которой следует в конденсатор (не показан), а поток верхнего яруса ступени 23 направляется по обводу 25 в одноярусную...

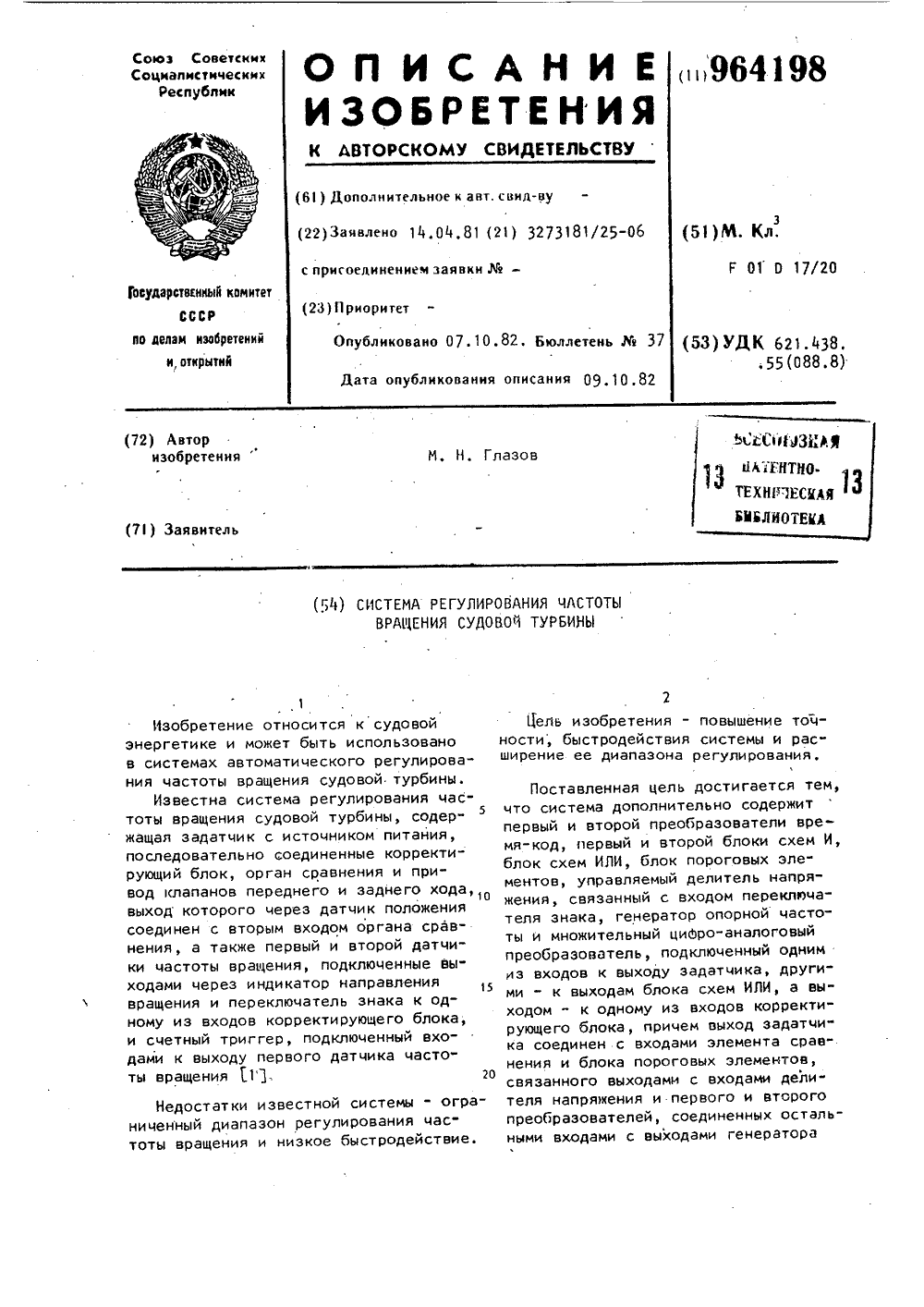

Номер патента: 964198

Опубликовано: 07.10.1982

Автор: Глазов

МПК: F01D 17/20

Метки: вращения, судовой, турбины, частоты

...равен нулю(К,1 = 0) и независимо от состояния переключателя 10 знака напряжение питания О задатчика 1 не проходит на орган 4 сравнения и на корректирующийблок 3. Поскольку на обоих входах блока 3 действуют нулевые напряжения,то сигнал О 5 на выходе этого блока 8 4отсутствует (О = 0), и суммарный заДдющии сигндл 0, приводд 5 клдпдновпереднего и заднего хода равен нулю(О= О 1+О = О). В результате клапа 3ны переднего и заднего хода закрыты,напряжение 06 датчика 6 положенияравно 0 (О 6 = О и -- 0) и турбина 31неподвижна.При наличии сигнала задания (О ФФ О) привод 5 перемещается, обеспечивая подацу пара через клапан переднего или заднего хода в зависимости от знака 01 и вал турбины 31 вращается в соответствующем направлении,Частота вращения...

Номер патента: 964199

Опубликовано: 07.10.1982

Авторы: Лебедев, Назаров, Силин

МПК: F01D 25/32

Метки: ступень-сепаратор

...между основными лопатками . дополнительные лопатки с шагом между основными и дополнительными лопатками на внешнем радиусе, равным шагу между основными лопатками на радиусе связывающего кольца,На фиг. 1 изображена ступень-сепаратор, продольный разрез се чение А-А на фиг. 1.Ступень-сепаратор сную направляющую решевращающееся на подшипколесо 3 с основными3 9641дажом 5 на внешнем радиусе и влагоулавливающие камеры 6. Между основными лопатками 4 размещены дополнительные лопатки 7, установленные междусвязывающим кольцом 8 и бандажом 5 сшагом между основными и дополнительными лопатками 4 и 7 на внешнем радиусе,равным шагу между основными лопатками4, на радиусе связывающего кольца 8.Блажный пар, пройдя неподвижнуюОнаправляющую решетку 1,...

Номер патента: 966246

Опубликовано: 15.10.1982

Авторы: Елисеев, Матюшин, Семенченко

МПК: F01D 5/18

Метки: лопатки, охлаждаемой

...заполнителе с различнымитемпературами плавления, соответствующими температурам восстановленияформы дефлектора. На корневой частиоболочки 1 размещен охлаждаемый коллектор 8.Способ осуществляется следующимЗО образом.П "Патент",д, ул. Проектная,4 филиалг, Ужго Дефлектор 3 изготавливают иэ сплава, обладающего свойством запоминания формы, например, иэ никель- титанового сплава ТН, Свойства термоупругости этого сплава, предварительно термофиксированного при 5 400-500 С, обеспечивают полное восстановление формы при нагреве до 45-150 С. Дефлектору 3 придают форму, обеспечивающую введение. через входное отверстие в оболочке 1. Перед О введением дефлектора полость 2 заполняют слоями 4-7 легкоплавких заполнителей. Затем дефлектор 3 вводят в...

Номер патента: 966247

Опубликовано: 15.10.1982

Автор: Зыкунов

МПК: F01D 11/22

Метки: зазора, лопатками, между, осевого, роторными, статорными, турбомашины, уплотнения

...направлении кольцо 3, расположенное в корпусе 4 турбомашины и имеющее по меньшей мере одну проточку 5 с размещенной в ней уплотнительной втулкой б. кроме того, устройство дополнительно содержит расположенное концентрично корпусу 4 приводное кольцо 7. Причем.в корпусе 4 и подвижном кольце 3 выполнены радиальные эксцентричные отверстия 8 и 9 соответственно, и в каждом отверстии 8 корпуса 4 установлен эксцентрик 10 с двумя осями 11 и 12. Ось 12 расположена в отверстии 9 подвижного кольца 3, а ось 11 кинематически при помощи рычагов 13 связана с приводным кольцом 7.Во время работы турбомашины корпус 4 от нагрева перемещается отно- сительно роторных лопаток 2, зазор б изменяется при этом для поддержания постоянного осевого зазорао между...

Номер патента: 966248

Опубликовано: 15.10.1982

Авторы: Брайнин, Буценко, Кожина, Рассказов

МПК: F01D 17/20

Метки: мощностью, турбины

...переводится в режим слежения за выходным сигналом датчика 5 мощности.При поступлении сигнала от датчика 1 формируется уровень ограничения, препятствующий возможному увеличениюзадания регулятору мощности даже в случае возрастания сигнала формирователя 3 заданной мощности вследствие изменения частоты или давления пара перед турбиной.Для этого выходной сигнал блока 4 запоминания через первый переклю О чатель 6 подключается на вход выявителя 7 минимального сигнала, куда также поступают сигналы от эадатчика 8 максимальной мощности турбины, устанавливаемой оператором от задат чика 9 допустимой мощности по состоянию технологического оборудования, и от задатчика 10 величины допустимой мощности по температура и влажности пара.Если сигнал от...

Номер патента: 966249

Опубликовано: 15.10.1982

Авторы: Кузнецова, Маркелов, Сементовский

МПК: F01D 17/20

Метки: турбины

...вращения турбины (илипри полном отключении корректора)равенство нарушается, на выходе Формирователя 1 управляюцего сигналапоявляется ненулевой сигнал. Учитывая инерционность паровой турбины,измеренная мощность турбины в течение сотых долей секунды практическине изменяется, т.е. турбина 3 с датчиком 4 моцности может служить короткое время хорошим запоминающимблоком,Таким образом, с учетом инерционМости турбины на выходе формирователя. 1 управляющего сигнала, а значити на первом входе нуль-органа 9существует короткое время сигнал,равный, величине возмущения. На выходе нуль-органа 9 появляется соответствуюций сигнал. Одновременноблок 11 управления режимами при подаче команды смены режима Формируеткороткий импульс (например, длительностью...

Номер патента: 966250

Опубликовано: 15.10.1982

Авторы: Брискин, Иванов, Рабинович, Сидоров

МПК: F01D 17/20

Метки: работы, режима, теплофикационной, турбины

...циркуляционной воды, обычно останавливаемый в отопительный период.Увеличение расхода охлаждаюцей воды в конденсатор позволяет на теплофикационной турбине, работаюцей на режиме с малым расходом охлаждающей воды, получить дополнительную электрическую мощность при аварийной ситуации, при этом в процессе набора мощности, который осуществляется эа счет открытия регулируюцих кЛапанов ЧНД, давление пара в конденсаторе не превышает допустимого значения.25Устройство, реализующее данный способ, показано для случая использо" нация дополнительного насоса. Оно содержит элемент 7 сравнения, элементы И 8, 9 и 10 логического умножения элемент 11 запаздывания и ава-З 0 рийную систему 12 управления турбины.Устройство Функционирует следую-. цим образом.В...

Номер патента: 966251

Опубликовано: 15.10.1982

Авторы: Волынский, Лезман, Лякин

МПК: F01D 21/18

Метки: беззолотниковый, защиты, системы, турбины, усилитель

...рой под воздействием давления рабочей жидкости перемещается управляющая пластина 5 со штоком 6, открывая слив иэ сервомотора по каналу 21 через внутреннюю полость 20 сопла 2 в трубопровод 22.Давление в полости 20 сопла 2 над заслонкой 7 падает. Поскольку 10 масса заслонки 7 и, соответственно, инерционность малы, она практи-, чески мгновенно перемещается вдоль штока, отсекая подвод рабочей жидкости в полость 20 и, соответственно, в канал 21 к сервомотору.Таким образом, заслонка 7 прекращает подвод рабочей жидкости к серво" мотору еще до того, как электромагнит приходит в верхнее положение. Поэтому давление в полости 20 сопла 2сразу снижается до уровня, создаваемого натягом пружины, действующей на поршень сервомотора (не показано),...

Номер патента: 966252

Опубликовано: 15.10.1982

Авторы: Бакурадзе, Нишневич, Рохлин, Сафонов, Станиславский

МПК: F01D 25/14

Метки: паровой, турбины, цилиндр

...трубам 6, а отвод иэ выходных камер 4 - по трубам 7. Экранирование кольцевой камеры 1 отбора пара от проточной части турбины производится с помощью кольцевых обечаек 8, перекрывающих кольцевую цель 9. Цля слива. дренажа служит расположенная в нижней точке кольцевой камеры 1 труба 10.При работе паротурбинной уставов. ки во входные камеры 3, расположен" ные выше и ниже горизонтального раэьема 2, по трубам б подается питательная вода, которая, пройдя по дугообразным теплообменным трубкам 5, сливается иэ выходной камеры 4 по тру 7. Греющяй пар через кольцевуюь 9 обтекает кольцевые обечайки 8, попадает в.кольцевую камеру 1, где конденсируется на теплообменных трубках 5, обогреваяпитательную воду. Конденсат греющего пара отводится-через трубу...

Номер патента: 966253

Опубликовано: 15.10.1982

Авторы: Байбаков, Шпензер

МПК: F01D 25/24

Метки: диафрагмы, лопатка, паровой, поворотной, регулирующей, сопловая, турбины

...Экономичности работы турбиныпутем обеспечения турбулизации потока нарежимах частичной нагрузкиПоставленная цель достигаетсятем, что обе части лопатки снабженытурбулизаторами потока, выполненнымив виде стержней и ответных им отверстий.Кроме того, турбулизаторы расположены в шахматном порядке.На Фиг. 1"б показано взаимноерасположение обеих частей лопаткипри различной степени открытия нафиг. 7 - изображен вид А ча фиг. 1,на фиг. 8 - вид Б на фиг, 4,Сопловая лопатка состоит из двухпрофилированных подвижноД 1 и неподвижной 2 частей. Кроме того, обечасти 1 и 2 снабжены турбулизаторамипотока, выполненными в видестержней3 и ответных им отверстий 4. Турбулизаторы расположены в шахматномпорядке (Фиг.7 и 8). По вариантувыполнения лопатки,...

Номер патента: 966254

Опубликовано: 15.10.1982

Авторы: Гран, Ласкин

МПК: F01D 25/24

Метки: аппарат, паровой, регулируемый, сопловой, турбины

...п во раткрытиябольшоействую- повышение наго сопловогоается тем,подвижной силие от ванного наравленяое стиг и не Цель изобретения дежности регулируем аппарата; Указанная цель д что между подвижнойдиафрагмами усэлементы.На чертеже показан регулируемыйсопловой аппаратпродольный разрез.Регулируемый сопловой аипаратпаровой турбины содержит неподвижную диафрагму 1 с сопловыми лопатками 2, образующими межлопаточные каналы (не показаны)и установленныеперед ней подвижную диафрагму 3 сзапорными элементами 4, перекрывающими межлопаточные каналы. Между подвижной 3 и неподвижной 1 диафрагмамиустановлены упругие элементы 5. Подвижная диафрагма 3, установленная нанаправляющей б, связана с приводом7 через шток 8.Во время работы регулируемого...

Номер патента: 966255

Опубликовано: 15.10.1982

Авторы: Гран, Ласкин

МПК: F01D 25/24

Метки: аппарат, паровой, регулируемый, сопловой, турбины

...показан регулируемыйсопловой аппарат, продольный разрез.Регулируемый сопловой аппарат паровой турбины содержит неподвижнуюдиафрагму 1 с сопловыми лопатками 2,образующими межлопаточные каналы(не показаны),и установленную передней подвижйую диафрагму 3 с запорными элементами 4, перекрывающими межлопаточные каналы. Сопловой аппаратсодержит управляющую камеру.5 с установленным в ней разгрузочным кольцом6, жестко связанным с подвижной диафрагмой 3, причем камера 5 сообщена спроточной частью 7 турбины, расположенной эа неподвижной диафрагмой1 по ходу потока. Подвижная диафрагма 3, установленная на направляющей8, связана с приводом 9 через шток 10.Во время работы регулируемого соплового аппарата привод 9 через шток10 воздействует на...

Номер патента: 967282

Опубликовано: 15.10.1982

Автор: Джон

МПК: F01D 9/00

Метки: контактного, корпуса, соединения, уплотнения, частей

...6 турбины, В каждом из фланцев 3 и 4 выполнен паз 7, в котором ниже плоскости 8 разъема размещен брусок ,9, прикрепленный винтами 10, с помощью сварных швов 11 или другим способом так,1 чтобы исключить пропуск пара между бруском 9 и фланцами 3 и 4 в месте контакта. На бруске 9 герметично закреплена полоса 12. Между бруском 9 с закрепленной на нем полосой 12 и наружным пояс ком 13 фланцев 3 и 4 образован канал 14, который может быть использован для удаления пара при возможном пропаривании соединения.Способ контактного уплотнения соединения верхней и нижней частей 1 и 2 корпуса осуществляется следующим образом.На бруске 9 из материала, одинакового или близкого по свойствам к материалу корпуса (фланцев 3 и 4), закрепляют при 5 помощи...

Номер патента: 813997

Опубликовано: 23.10.1982

Авторы: Быков, Клеянкин, Морев

МПК: F01D 5/02, F01D 5/30

Метки: колесо, рабочее, турбомашины

...содержит лопатки 1, каждый хвостовик 2 которой установлен в пазу 3 диска 4 и зафиксирован от осевого смещения стопорной пластиной 5, размещенной на дне паза 3, а от радиального - пружиной 6, расположенной между пластиной 5 н хвостовиком 2, Пластина 5 имеет форму одностороннего клина, обращена прямой стороной 7 к дну паза 3 и зафиксирована относительно диска 4 штифтом 8, а ца наклонной стороне 9 пластины 5 установлена дополнительная пластина 10 аналогичной формы, обращеннаяС. Гуров Павлова Корректор О. Гусев едак иетова Типография, пр. Сапунова,прямой стороной 11 к хвостовику 2, и имеющая прорезь 12, и пружина 6 размещена и последней.При монтджс ид рдГочес колесо устандвл 1 В)1 етс) ласти 1 а 5ф 1 ксирусся ОтО сительно диска 4...

Номер патента: 969917

Опубликовано: 30.10.1982

Автор: Галицкий

МПК: F01D 17/14

Метки: колесо, рабочее, турбины

...образованием межлопаточных каналов 2 лопатки 3, наклоненные к плоскостивращения диска 1 на уголи, а также к плоскости оси вращения диска 1на угол с . Каждая лопатка 3 снабжена входной и выходной поворотнымипластинами 4 и 5, перекрывающимимежлопаточный канал 2. Рабочее колесо снабжено ограничителями 6 поворота пластин 4 и 5, последние могутбыть гибкими и закреплены на лопатке 3 жестко, либо могут быть закреплены с помощью петель 7 шарнирно.По периферии лопатки 3 соединены 25 между собой бандажной полочкой 8. Врежиме заднего хода на колесо подается пар, который благодаря перепаду статического давления перед и эарабочим колесом прижимает входные ЗО поворотные пластины 4 к лопатке 3, а"П тент", г,ужгород,о ные поворотные пластины 5...

Номер патента: 969918

Опубликовано: 30.10.1982

Авторы: Малышев, Николаев, Языков

МПК: F01D 25/20

Метки: гидростатическим, подъемом, ротора, турбомашины

...то на второй вход блока 23 сравнения через усилитель 8 поступает сигнал приращения от датчика б температуры. В результате рассогласованности сигналов, поступающих от датчи,а б (температуры сегмента 2) и братчика 21 (температу"ры масла), блок 23 сравнения формирует и выдает сигнал с выхода на первый вход блока 25 автоматического управления. Последний формирует и выдает сигнал ка первый вход ограничителя 27 хода. Если вентиль 14 открыт не полностью, то выходной сигнал с первого выхода ограничителя 27 поступает на первый вход реверсивного пускового устройства 31. - При этом сигнал: с второго выхода ограничителя 27 на блок 29 задержки поступает толь:.",о при полном открытии вентиля 14.При поступлении сигнала на первый вход устройства...

Номер патента: 969919

Опубликовано: 30.10.1982

Авторы: Дейч, Денисов, Зарянкин, Киселев

МПК: F01D 25/30

Метки: выхлопной, паровой, патрубок, турбины

...патрубка и,нижний отсек 7 для сбро са пара из нижней половины 8. В выхлопном патрубке в его верхнем отсеке 5 расположен пароохладитель 9,который установлен параллельно горизонтальному разъему 1 и входному се чению 10 патрубка. Пароохладитель 9969919 состоит из пучка труб 11, связанныхс входной и выходной выносными сборными камерами 12 и 13, которые крепятся к корпусу 14 патрубка Фланцами 15 и 16.Выхлопной патрубок паровой турбины работает следующим образом.Пар из последней ступени турбинычерез входное сечение 10 попадает впроточную часть патрубка, образованную осеради; чьным диффуэором 2, разделительными и силовыми ребрами 3 и4. Одно иэ разделительных ребер 3,расположенное в плоскости горизонтального разъема 1, разделяет рабочее...

Номер патента: 972153

Опубликовано: 07.11.1982

Авторы: Губанов, Пашнин, Похорилер, Сурис, Фискинд

МПК: F01D 25/10

Метки: паротурбинная, противодавлением

...В некоторых вариантах в схеме турбоустановки могут быть предусмотрены трубопроводы 2ч 2 р с установленными на них задвижками 23 и 24, соединяющие вход и выход системы 8 обогрева фланцевых разъемов с расширителем 25 дренажей.Паротурбинная установка работает следующим образом.Перед началом пуска стопорный и регулирующий клапан 2 и 3, задвижки 4, 12, 17 - 19, баймас 5 и регулирующий клапан 15 закрыты. До начала разворота турбины производят предварительный прогрев цилиндра паром, подаваемым из коллектора 13 противодавления. Для этого открывают задвижки 17 - 19 и дроссельно-запорную арматуру 20 и приоткрытием регулирующего клапана 15 подают пар из коллектора 13 противодавления в турбину, Пар при этом движется по обводной линии 14, поступает...

Номер патента: 973879

Опубликовано: 15.11.1982

Автор: Кузнецов

МПК: F01D 1/00

Метки: турбина

...экран, выполненный в видекорытца,На фиг. 1 схематично представлена1 о турбина, разрез; на фиг. 2 - сечение А-А на фиг. 1.Турыкина содержит корпус 1 с входным 2 и выходным 3 соплами, На валу4 и оси 5 установлено рабочее колесо с боковыми дисками 6 и 7, в которых шарнирно закреплены поворотныелопасти 8. Боковой диск 7 установленэксцентрично относительно диска 6.Между дисками установлен экран 9,выполненный в виде корытца. В выходном сопле 3 установлен козырек 10.Устройство работает следующим образом, 3 973879 4Поток рабочей средыпоступает во , с боковыми дисками и поворотными ловходное сопло 2, воздействует на ло- пастями и механизм синхронизации их пасти 8 и начинает их поворачивать. взаимного положения, о т л и ч а юВращение лопастей...

Номер патента: 973880

Опубликовано: 15.11.1982

Авторы: Бакурадзе, Вайнштейн, Нишневич, Порфирьев

МПК: F01D 1/02

Метки: паротурбинная

...корпуса конденсатора 6 - край ние торцовые стенки 23 и 24.При работе турбоагрегата его элементы нагреваются и расширяются 0 4под действием температуры рабочеготела, Корпуса ЦНД 2-4 нагреваютсяотносительно фундамента 7 на некоторую величину ь с, (град), а корпусконденсатора 6 - на величину ьс(град). Корпус ЦВД 1 расширяется отсвоего фикспункта 11. Ротор 8 расширяется от упорного подшипника 10,двигаясь по опорам 9. Корпуса ЦНД 24 расширяются от общего фикспункта12. Корпус.ЦНД 2 расширяется в сторону упорного подшипника 10, корпусЦНД 3, отталкиваясь от торца 13 опорной части 14 корпуса ЦНД 2, двигается в сторону корпуса ЦНД 4 и черезторец 13 сдвигает его в ту же сторону - сторону генератора (не показан),Корпус конденсатора б расширяется...

Номер патента: 973881

Опубликовано: 15.11.1982

Авторы: Брайнин, Гущина, Рассказов

МПК: F01D 17/20

Метки: паровой, турбиной

...ай на выходе вычитв теля 2, меньшем допустимого уровня скачка ограницителя 3 Мдюя, устанав 814ливаемого автоматически формирователем 10, выходной сигнал задатцика 1 без задержки и изменения поступают на выход устройства.При увеличении сигнала задатчи-,ка 1 возрастает и уровень ограничения корректирующего элемента 6, и .интегрирующий усилитель 5 получаетвозможность интегрировать, Однакоэто не вызывает изменения выходногосигнала сумматора 4, так как увеличение с любым темпом сигнала на выходе интегрирующего усилителя 5 компенсируется одновременным уменьшением сигнала на выходе вычитателя2, а следовательно, и на выходе ограничителя 3 скачка, В этом случае(приращение задания по мощностименьше допустимого уровня скачка)изменение мощности...

Номер патента: 973882

Опубликовано: 15.11.1982

Автор: Похорилер

МПК: F01D 19/00

Метки: пуска, энергоблока

...клапана 3 и 3регулирующих клапанов. 4 высокого давления подают пар в БЮ 6, обеспечиваядвижение пара по тракту; ЦВД 6 - трактФ 7 промперегрева - сбросная линия 12 пароприемное устройство 14 конденсатора 11. Регулирующие клапаны 9 среднего давления при этом закрыты, клапан 13 сброса открыти роторы ЦСД 8 и ЦНД 10 вращаются в условиях глубокого вакуума. Начальный расход пара регулируют таким образом, чтобы частота вращения ротора турбины составляла 30-40%,После этого дпя обеспечения равномерности прогрева регулирующих клапанов 4 высокого давления и перепускных труб 5 высокого давления прикрывают клапан 13 сброса на сбросной линии 12, При этом давление за БВД 6 возрастает, и тепло- перепад пара, срабатыввемый в ЦВД 6, снижается, что...
