F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины
Турбокомпрессор преимущественно для наддува двигателей внутреннего сгорания
Номер патента: 273956
Опубликовано: 01.01.1970
Авторы: Белоусов, Бережно, Громова, Лазарев, Лукь
МПК: F01D 9/06
Метки: внутреннего, двигателей, наддува, преимущественно, сгорания, турбокомпрессор
...изобретения Известны турбокомпрессоры преимущественно для наддува двигателей внутреннего сгорания, содержащие сменную вставку, установленную в корпусе радиальной центростремительной турбины.Предлагаемый турбокомпрессор отличается от известных тем, что сменная вставка спрофилирована в соответствии с законом изменения площади проходных сечений газо- подводящих каналов.Такое выполнение турбокомпрессора позволяет унифицировать корпусы турбин для турбокомпрессоров одного типоразмера.На чертеже схематично показан описываемый турбокомпрессор.Корпус 1 является основной несущей деталью турбокомпрессора и выполнен в отличие от известных решений с газоподводящими каналами простой формы. Сменная вставка 2 спрофилирована в соответствии с законом...
Изодромное устройство
Номер патента: 274122
Опубликовано: 01.01.1970
Авторы: Бородкин, Производственно, Ратпер, Рутшт, Старосельский
МПК: F01D 21/18, G05B 11/00
Метки: изодромное
...и, следовательно, надежности.Целью изобретения является повышение надежности устройства.Для этого золотник интегрального воздействия нагружен тем же импульсным давлением и давлением постоянной величины, а гидравлическая связь от золотника подведена к камере самовыключения усилителя.На чертеже схематически изображено предложенное устройство.При помощи датчика 1 изменение регулируемого параметра преобразуется в изменение давления в импульсной магистрали 2. Этот сигнал воздействует на пропорциональный усилитель, выполненный в виде золотника 3, нагруженного давлением в импульсной маги.страли 2 и давлением в камере 4 самовыклю 5 чения. Золотник 3 меняет слив из линии 5 кпоследующему звену усиления системы.Интегральное воздействие...
Валоповоротное устройство
Номер патента: 274123
Опубликовано: 01.01.1970
Авторы: Вишнивецкий, Кузьменко, Персидский, Ткачев
МПК: F01D 25/34
Метки: валоповоротное
...существенным увеличением потребной мощности электропривода из-за увеличенных потерь трения скольжения в подшипниках, а также большими динамическими нагрузками при пуске.Целью изобретения является уменьшение мощности электродвигателя и уменьшение динамических нагрузок при пуске. Для этого между электродвигателем и редуктором установлена гидромуфта предельного момента, а зубчатое колесо установлено на опорах качения, снабженных подвижными каретками. фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 -сечение по Б - Б на фиг. 1.Редуктор 1 соединен с электродвигателем 2гидромуфтой 3 предельного момента, предель 5 ный момент которой не превышает пусковогомомента на валу электродвигателя.В качестве рабочего тела в гидромуфте используется...
274124
Номер патента: 274124
Опубликовано: 01.01.1970
МПК: F01D 25/34
Метки: 274124
...вращающийся изогнутый вал невсплывает на масляной пленке ц узловая точка 0 перемещений этого вала практически10 совпадает с вертикальной осью опорного подшипника. Поэтому прц врашенци изогнутогоротора датчики 1 вырабатывают сигнал, покоторому можно судить о величине и напра- ленин прогиба ротора.15 Датчики 1 (на чертеже показаны индукционные датчики) включены в мостовую схему совместно с катушками 5 логометра переменного тока. При образовании тепловогопрогиба происходит изменение зазоров между20 сердечниками датчиков 1 и поверхностью ротора, приводящее к разбалансу мостовой схемы. Поворотная часть логометра отклоняетподвижную контактную пластину 6 в сторонуплюс, замыкая контакт 7 реле 8, которое че 25 рез систему 9...
Ф. э. дзержинскзкскля библиотека
Номер патента: 274126
Опубликовано: 01.01.1970
Авторы: Всесоюзный, Дон
МПК: F01D 25/28
Метки: библиотека, дзержинскзкскля
...осуществляют разворот агрегата. Предмет изобретения Способ пуска турбоагрегата из холодного состояния, роторы которого установлены с учетом тепловой расцентровки, возникающей при переходе на номинальный режим, отличаюи 1 ийся тем, что, с целью повышения надежности работы, осуществляют контролнруе. мый прогрев колонн и рпгелей фундамента турбоагрегата до температур, соответствующих номинальному режиму. Опубликовано 24.И,1970. Дата опубликования опп Изобретение относится к способам пуска турбоагрегата с предварительной расцентровкой валопровода, компенсирующей последующие перемещения подшипниковых опор в вертикальной плоскости. 5Известны способы пуска турбоагрегата из холодного состояния, роторы которого установлены с учетом тепловой...
Регулирующий клапан
Номер патента: 276074
Опубликовано: 01.01.1970
Авторы: Ленинградский, Рыжков, Щетинин
МПК: F01D 17/00
Метки: клапан, регулирующий
...11. Чтобы крутящий момент не передавался на выходной рычаг 7 привода кла пана, головка б соединена с рычагом шаровым шарниром 12. Регулцр 20 вых турб правляющ что, с цел штока, на коромысло 25 чтобь соз момент, вшток 2 с связан- пазы б редается привода Изобретение может быть использовано в устройствах для регулирования пропуска пара, например, в паровой турбине или редукционной установке.Известны регулирующие клапаны, содержащие корпус, шток с направляющими и тарелку, положение которой относительно седла определяет расход пара. При работе таких клапанов, особенно при малой величине открытия, могут возникать высокочастотные осевые вибрации штока, которые иногда приводят к разрушению элементов клапана,Цель изобретения - устранение осевых...
Регулируемый направляющий аппарат для радиальных центростремительных турбин
Номер патента: 276075
Опубликовано: 01.01.1970
Автор: Попов
МПК: F01D 25/14, F01D 9/02, F02C 7/12 ...
Метки: аппарат, направляющий, радиальных, регулируемый, турбин, центростремительных
...изолирующим экраном, лопаток, жестко соединенных с осями, поворотно смонтированными во втулках, и механизма поворота.Эти аппараты недостаточно надежньг при высоких температурах газов.Предлагаемый аппарат отличается тем, что с целью удлинения срока службы механизма поворота лопаток при высоких температурах рабочего тела в корпусе выполнена полость, в которой циркулирует охлаждающая жидкость, например вода, для чего корпус снабжен впускными и выпускными окнами,1-1 а фиг. 1 изображена схема сектора направляющего аппарата; на фиг, 2 - сечения поА - ЛиБ - Б.На корпусе 1 с внутренней полостью для прохода охлаждающей воды двумя радиальными штифтами 2 укреплен жаростойкий экран 3, защищающий корпус от нагрева го.рячими газами.Через внутренние...
Система регулирования паровой турбины
Номер патента: 276968
Опубликовано: 01.01.1970
МПК: F01D 21/00
...турбины напитательной воде и коцдсцсате, содержащая чувствительный элемент для управления про межуточнымн ц главными сервомоторами,от,гичаюгь,аяся тем, что, с целью кратковременного сохранения работоспособности системы прц аварийном отключении конденсатцых насосов, к линии подачи конденсата к чувст вительцому элементу и промежуточным сервомоторам подключена через обратный клапац резервная линия из водяного пространства деаэратора. Изобретение относится к области регулирования паровых турбин.В современном паротурбостроении применяются системы регулирования, в которых в качестве рабочей жидкости используется конденсат для промежуточных сервомоторов и питательная вода для главных сервомоторов.Такие системы должны снабжаться схемой...
Изодромный регулятор давления
Номер патента: 277552
Опубликовано: 01.01.1970
Авторы: Благовещенский, Брусницын, Лукашенко
МПК: F01D 21/00, G05D 16/10
Метки: давления, изодромный, регулятор
...втулке сперта на запличающийся тастройки беза соедичена са прорезьо день зафиксиро Изодромныищий отсечноймента в подви5 на которого олотника, отлобеспечения нлятора, втулкбе и сабжеО винта, а поршшпанкой. Известны изодромные регуляторы давления, чувствительный элеменг которых воздействует на отсечной золотник, расположенный в подвижнои втулке с поршнем. Между поршнем и заплечиком отсечного золотника размещена пружина, натяг которой в статике определяет уровень давления, поддерживаемого регулятором. В подобных регуляторах затруднена перенастройка ;ровня поддерживаемого давления.Целью изобретения является обеспечение настройки без отключения регулятора.Для этого втулка отсечного золотника соединена с поршнем на резьбе и имеет прорезь под...
Способ регулирования турбины
Номер патента: 277803
Опубликовано: 01.01.1970
Авторы: Благовещенский, Огурцова, Харицкий
МПК: F01D 17/20
Метки: турбины
...клапанов воздействием на давление в импульсной линии, подпружиненного золотника от регулятора скорости или от его задатчика.При таких способах весьма затруднен набор нагрузки на пониженных скоростях вращения ротора турбины.Цель изобретения - расширить диапазон работы турбины и обеспечить возможность набора нагрузки при пониженных скоростях вращения.Для этого на пониженной скорости управля. ют турбиной изменением натяга пружины золотника дополнительным задатчиком, а в зоне номинальной скорости переходят на управление задатчиком регулятора скорости. 3 на давление в импульсной линии 4 к отсечному золотнику 5 главного сервомотора 6.Чтобы на пониженных скоростях вращения(20 сс номинальной и выше) набрать нагрузку, 5 дополнительным...
Система регулирования турбины
Номер патента: 278448
Опубликовано: 01.01.1970
Авторы: Войтецкий, Гольберг, Игнатьев, Кибальник, Киперман, Корсаков, Леках, Соловей
МПК: B63H 21/16, F01D 17/06
Метки: турбины
...необходимых маневров судна.С целью улучшения маневровых качеств турбины и судна в целом измеритель скорости вращения подключен к сумматору через усилитель и электродвигатель с преобразователем угла поворота.Образуется медлгннодействующая астатическая цепочка, корпектирующая положение регулирующих клапанов по сигналу скорости вращения.На чертеже приведена схема системы регулирования судовой паровой турбины.Угол поворота задатчика 1 с помощью линейного вращающегося трансформатора (ЛВТ) 2 преобразуется в электрический сигСкорость вращения турбины 10 измеряетсятахогенератором 11, сигнал которого после магнитного вращающегося трансформатора 12 подается на усилитель 13. Сюда же подается сигнал заданной скорости вращения от ЛВТ 14,...
Аксиальная паровая турбина
Номер патента: 279635
Опубликовано: 01.01.1970
Автор: Венедиктов
МПК: F01D 13/00
Метки: аксиальная, паровая, турбина
...подводящим соплом, и реактивной радиальной ступенью в виде расположенных на большем диаметре конуса перед осевыми ступенями наклонных сопл для отвода и использования энергии перегретого конденсата, осажденного на внутренней поверхности конуса. Известные аксиальные паровые многоступенчатые турбины по основному авт, св.180195 с вращающимся статором, имеющим каналы для непрерывного удаления влаги, работают лишь при влажности пара 5 - 8 оо.Статор предлагаемой турбины снабжен предвключенной ступенью трения, выполненной в виде расширяющегося по ходу рабочего чела конуса с тангенциально расположенным подводящим соплом, и реактивной радиальной ступенью в виде расположенных на большем конусе перед осевыми ступенями наклонных сопл для отвода...
Устройство для регулирования давления пара
Номер патента: 279636
Опубликовано: 01.01.1970
Авторы: Благовещенский, Бретен, Брусницын, Калужский, Лобысев, Лукашенко
МПК: F01D 17/08
...3 при своем перемещении изменяют соотношение между подводом масла из напорной линии 4 через окна 5 в импульсную линию 6 и РОВАНИЯ ДАВЛЕНИЯ П сливом из линии 6 через окна 7 в коллектор 8. Усилитель 9 преобразует изменение давления в линии б в изменение слива из импульсной линии 10, управляющей отсечным золотником 11 сервомотора 12, который связан с паровым клапаном 13, Подвод пара к силь- фонам датчиков 2 осуществляется через обратные клапаны 14 и нормально открытые вентили 15. Импульсная линия б подключена к золотникам 3 через обратные клапаны.16.При разрыве сильфона одного из датчиков 2 в первый момент возникает движение пара в паровой линии 17 этого датчика, что приводит к срабатыванию обратного клапана И на этой линии. Давление...
Устройство для защиты турбомашины от осево го сдви га ротора
Номер патента: 279637
Опубликовано: 01.01.1970
Автор: Изо
МПК: F01D 21/04
Метки: защиты, осево, ротора, сдви, турбомашины
...реле, контакты которого включены в цепь добавочного сопротивления, шунтирующего чувствительное реле.На чертеже схематически изооражено предлагаемое устройство,Индуктивный датчик 1 установлен вблизиуступа 2 ротора 3, при подплавлении упорного подшипника 4 он подает сигнал на обмотку чувствительного реле 5. Его коптактА замАка ют цепь питания обмотки исполнительного реле 6, подающего своими контактами напряжение на соленоид 7 отключения турбины, Контакты 8 предназначены для ручного съема сигнала с обмотки исполнительного реле 6. ш Исполнительное реле б выполнено с выдержкой времени, существенно большей чем время срабатывания дополнительного реле 9, обмотка которого подключена параллельно обмотке исполнительного реле 6....
Способ снижения утечек рабочей среды
Номер патента: 279638
Опубликовано: 01.01.1970
Авторы: Качалов, Номикосов, Хван
МПК: F01D 11/04, F16J 15/14
Метки: рабочей, снижения, среды, утечек
...Среднеазиатский научно-исследовательский институт при о газа УТЕЧЕК РАБОЧЕЙ СРЕДЫ БОСОВ СНИ из камер лаб 1 ски вспрыскцв При выходе песходит ее усаджидкость. П ба позвоп 1 т т ций лабирицто области турбостроринтовым уплотнеринтового упл зют раствор пе шстой массы ка вплоть до римененпе пре кже уменьши вого уплотнен В однупериодичезователя.феру про 1перехода влого спосочество сек 1 редмет изо ецпя бочейнапр аьп 1 я увели ок вп Способ снижения утечек ррез лабиринтовые уплотнениябомашицы, путем дросселировлича 1 ои 1 ился тем, что, с цельютивной вязкости среды, в попенообразователь. среды че имер тур отока от ения фик ыскпвают Это позволяет увеличитькость среды и тем самым знутечки из-за резко возрастческого сопротивления. ф 11 ктивну...
Устройство для регулирования производительности
Номер патента: 280097
Опубликовано: 01.01.1970
Авторы: Бнблиотена, Бутов, Ласюченко
МПК: F01D 17/08, F02B 37/12
Метки: производительности
...для регулирования производительности турбонагнетателей, содержащие подвижный сопловой венец направляющего аппарата радиально-осевой турбины со вставкой, жестко связанный штоками с приводом.Предлагаемое устройство отличается тем, что привод выполнен во вставке в виде подпружиненного диска, а полость, образованная диском и вставкой, сообщена с воздушным ресивером турбонагнетателя.На чертеже схематически изооражено предлагаемое устройство.Подвижный сопловой венец 1 направляющего аппарата радиально-осевой турбины со вставкой 2, жестко связан штоками 3 с приводом, расположенным во вставке. Привод выполнен в виде диска 4, нагруженного пружинами 5, а полость 6, образованная диском и вставкой, сообщается через штуцер 7 с воздушным ресивером...

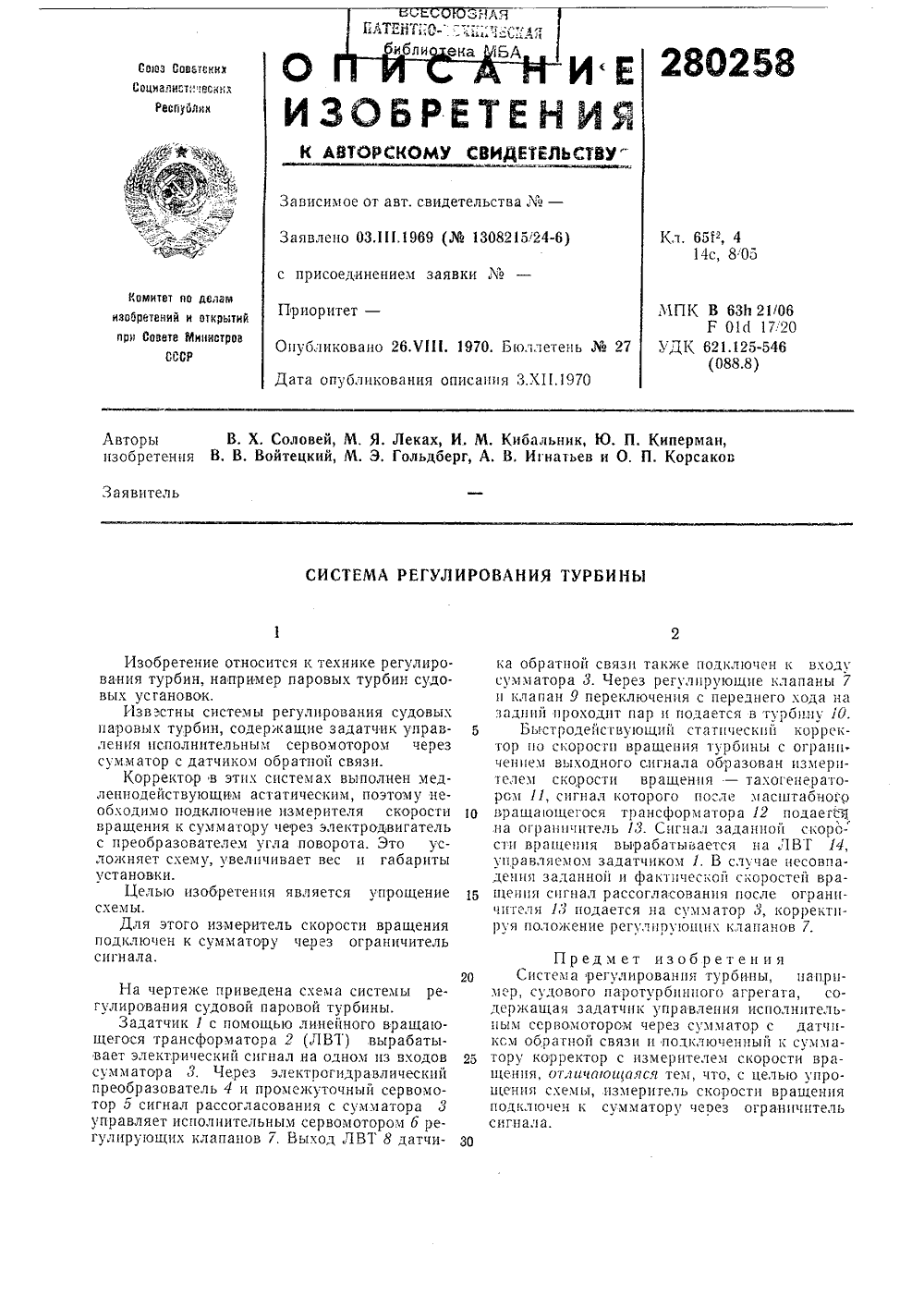

Система регулирования турбины
Номер патента: 280258
Опубликовано: 01.01.1970
Авторы: Войтецкий, Гольдберг, Игнатьев, Кибальник, Киперман, Корсаков, Леках, Соловей
МПК: B63H 21/06, F01D 17/20
Метки: турбины
...этого измеритель скорости вращения подключен к сумматору через ограничитель сигнала. На чертеже приведена схема системы регулирования судовой паровой турбины.Задатчик 1 с помощью линейного вращающегося трансформатора 2 (ЛВТ) вырабатывает электрический сигнал на одном цз входов сумматора 3. Через электрогидравлический преобразователь 4 и промежуточный сервомотор 5 сигнал рассогласования с сумматора 3 управляет исполнительным сервомотором 6 ре. гулирующих клапанов 7. Выход ЛВТ 8 датчика обратнон связи также подклочен к входх сумматора 3. Через регулирующие клапаны 7 ц клапан 9 переключения с переднего хода на задний проходит пар и подается в турбину 10.5 Быстродействующий статцческпи корректор по скоросгц вращения турбины с...
Реактивная турбинная ступень большой веерности
Номер патента: 280491
Опубликовано: 01.01.1970
Авторы: Лагун, Майорски, Симою, Тро
МПК: F01D 1/18
Метки: большой, веерности, реактивная, ступень, турбинная
...с корневого сечения, где расчетная реакция составляет не менее 35%. Такое выполнение турбинной ступени обеспечивает,конфузорность течения по всей высоте решетки рабочих лопаток, позволяет расширить диапазон безотрывочного стабильного течения, и, следовательно, повысить э дежность ее раооты.На фиг. 1 изображена предлагаемая турбинная ступень; на фиг. 2 - периферийное се 5 чение раоочего канала; на фиг. 3 - среднеесечение рабочего канала; на фиг. 4 - корневоесечение раоочего канала,Существенно повышающаяся реактивностьна среднем диаметре предлагаемой ступени10 приводит к уменьшению оптимального теплового перепада (Ьс) до 24 ккал/кг вместо42 ккал/кг для известной ступени. При этом,несмотря на увеличение периферийной реактивности, потери...
Безлопаточный направляющий аппарат
Номер патента: 281958
Опубликовано: 01.01.1970
Авторы: Космйя, Московский, Соколов, Шерстюк
МПК: F01D 9/02
Метки: аппарат, безлопаточный, направляющий
282338
Номер патента: 282338
Опубликовано: 01.01.1970
Авторы: Благовещенский, Калужский, Лукашенко
МПК: F01D 19/00
Метки: 282338
...17 на стакане 16 и поршне 2. Сообщение камеры 18 со сливной полостью 19 прекращается, давление в камере 18 благодаря подводу масла из канала 13, через дроссель 20 повышается, и поршень 2, сжимая пружину 21, начинает подниматься как единое целое со стаканом 16, открывая стопорный клапан 1. Регулирующий клапан 6 при этом полностью открыт, так как давление в импульсной линии 22 при низкой скорости вращения мало, а управляющий золотник 9 находится внизу и воздействует на поршень 7 сервомотора регулирующего клапана в сторону полного открытия. В результате пар из полости 5 поступает в турбину, и начинается подъем скорости вращения, Описанное движение стопорного клапана 1 вверх возможно до тех пор, пока проточное окно 23 на хвостовике2 не...
Озная пдштнс-у1лг11еснд, емблиотена
Номер патента: 282339
Опубликовано: 01.01.1970
Авторы: Галацан, Кос, Немцев, Поволоцкий, Северинов, Сухарев
МПК: F01D 25/30
Метки: емблиотена, озная, пдштнс-у1лг11еснд
...большого расхода охлакдающей воды и значительного эрознонного износа выходных кромок 1 рабочнх лопаток каплямивлаги.Целью нзобретення является повышение эффективности охлаждения при продолжительной работе на холостом ходу и малых на.гранках.Это достигается усгановкой форсунок охлаждающей воды на направлгпощей вставке у периферии рабочих понаток,На чертеже схематически изображен предлагаемый патрубок, продольный разрез.Выхлопной натрубок содержит направляющие вставки 1, каналы 2, между которыми организуют подвод пара в паровое пространство конденсатора 3 после рабочих лопаток 4 последней ступени, На направляющих вставках 1 рабочих лопаток установлены форсунки 5.Угол установки форсунок таков, что конус распыла пересекает основной поток б...
Устройство для измерения утечкивсесоюзнаяшнтно-тгхйнескай
Номер патента: 282340
Опубликовано: 01.01.1970
Авторы: Прожига, Ржавин, Тунаков
МПК: F01D 11/02, G01F 1/22
Метки: утечкивсесоюзнаяшнтно-тгхйнескай
...небольшая точность измерения утечки связана со значительной погрешностью определения величины давления и угла потока вблизи стенок для малых радиальных зазоров (нз-за влияния возмущений, вносимых в поток пневмометрической трубкои), а также с трудностью определения границы основного потока и потока, проходящего через зазор (из-за растекания). Целью изобретения является поточности измерения утечки,Эта цель достигается тем, что в замещено дополнительное уплотнение,между уплотнениями сообщена с атпри помощи ресивера и трубопроводсельной шайбой и заслонкой, поддержв процессе измерения нулевой перепний на дополнительном лабиринте.Для точного учета неравномерно в окружном направлении усто гидроинтегратором в виде ных трубок,...
Гидродинамическая система защиты турбины
Номер патента: 283235
Опубликовано: 01.01.1970
Авторы: Благовещенский, Брусницын, Лукашенко
МПК: F01D 17/20
Метки: гидродинамическая, защиты, турбины
...срабатывания защиты.Цель изобретения - повысить ударостой кость системы защиты турбины и тем самым улучшить надежность работы агрегата,Для этого к свободным торцам измерителя давления и исполнительного золотника .подключена линия подвода силового масла через 20 инерционный подпружиненный клапан.На чертеже приведена схема системы защиты турбины.К полости А сильфона 1,пружинного измерителя 2 давления подведена линия 3 от импульсного насоса. По достижении скорости вращения, соответствующей уровню настройки защиты, усилие давления масла в полости А на шайбу 4 преодолевает силу натяжения пружины б, и шайба 4 переходит на упор б. ЗО Давление в линии 7 к торцу исполнительного золотника 8 повышается, так как слив из линии 7 в сливную...
Гидродинамическая жстжа защиты турешы
Номер патента: 283236
Опубликовано: 01.01.1970
Авторы: Библиотека, Благовещенский, Брусницын, Калужский, Нате
МПК: F01D 17/20
Метки: гидродинамическая, жстжа, защиты, турешы
...ЛИВИ 0 К ИПолнитеЬоу ЗОЛОТНИКУ ако такие системы Ок НИМ Утдаам, Что ПРИЮДИТ К ЛожНЫМ. Цель изобретения - повыа тьИНЫи ДЛЯ ЭТОГО ЛИНИЯ К ИСПОЛНИТЕ ударостойко сть сю ьному золотнику с врез инерционный подпружиненный а 1 На чертеже темы зициты, К полост на схем НОГ ления подведена линия 3 от ружинногоаф 3236насоса При Достизюии скОрссти БРЯЩэниЯ ОООтветОТЩФЩОВ уроэю настройки вецичн, уилие давления масла в полости на шайбу 4 щеодолевает силу иалжения пруыы 5, и шайба 4 переходит нв утр 6.Лцщенце в линиик исподнищльному золотнику 8 повтается, так кы слив йэ линии 7 в сливцую магистраль 9 ограничен дрмселем 10.Я лотние 8 Щ 36 еращает подвод масла иЗ линии 3 в магис тиюь 11 ксервомотору защитного устройстж и сообщает магистрдь 11 со...
Турбинная ступень для работы на влажном паре
Номер патента: 283237
Опубликовано: 01.01.1970
Автор: Ермашов
МПК: F01D 25/32
Метки: влажном, паре, работы, ступень, турбинная
...предлагаемого устройства позволяет удалить крупнодисперсную влагу из проточной части турбины,15 Предмет пзоб На фиг. 1 изобран пень, верхняя полови нижняя половина; на на фиг. 2. Турбинная ступень аппарат 1 с установл улавливающим устройен Турбинная стпаре, содержаустановленнымустройством итем, что, с целвлагоудаления,Изобретение относится к области энергома. шиностроения и может быть использовано во влажнопаровых турбинах или в последних ступенях конденсационных турбин.Известны турбинные ступени для работы на влажном паре, содержащие направляющий аппарат с установленным на входе влагоулавливающим устройством и рабочее колесо,Предлагаемая турбинная ступень с установленным перед направляющим аппаратом влагоулавливающим...
Передаточный механизм
Номер патента: 285000
Опубликовано: 01.01.1970
Авторы: Волынский, Коган, Лезман, Харьковский
МПК: F01D 17/20
Метки: механизм, передаточный
...пружины складывается с паровым усилием, что вызывает необходимость усиления мощности сервомотора. Дальнейшее перемещение клапана в сторону открытия увеличивает усилие пружины,кости пружцчы приводит к увеличению ее габаритов.Целью изобретения является устранение рассогласования в перемещениях кулака и клапана, уменьшение располагаемой мощности сервомотора п повышение плотности клапана,Это сбольшо вл ных опорах между рычагами, связаннымп с рабочими поверхностями кулака. Последние цмеют профили, предусматривающие дополнительное сжатие пружины на участках псдъе ма, соответствующих избыточному усцлшосер во мотор а. Р а бочце поверхности кул яка, соответствующие положеншо закрытия, имеют профили, предусматривающие сжатие силовой пружины при...
Способ изготовления поворотной диафрагмы
Номер патента: 285001
Опубликовано: 01.01.1970
МПК: F01D 9/02
Метки: диафрагмы, поворотной
...и трудоемкой подгонки отлитых частей.Предлагаемый способ позволяет упростить технологию изготовления диафрагмы,Способ отличается тем, что обе части диафрагмы изготовляют путем разрезания одной целой отливки с залитыми исходными профилями сопловых лопаток,На фиг. 1 схематически изображен исходный профиль сопловой лопатки диафрагмы; на фиг. 2 приведена схема разрезки отливки поворотной диафрагмы; на фиг. 3 - решетка профилей поворотной диафрагмы.Исходный профиль 1 с перемычкой 2 для разрезки изготовляют из ранее испытанного профиля с хорошими аэродинамическими характеристиками, Перемычки располагают на исходном профиле исходя из условий обеспечения необходимого максимального перекры тия каналов поворотной диафрагмы (ширинаее должна...
Пневматический вихревой двигатель
Номер патента: 285002
Опубликовано: 01.01.1970
МПК: F01D 1/36
Метки: вихревой, двигатель, пневматический
...целью повыше ния приемисто ного или нескО нс размещеннь цилиндричеи впуска 8 и единен с кауска с каме- сообщается и нескольких двига йся те сти и тнен в ов, кон осп ка тель по , что, с улучшевиде од- центричмеры. Изобретение относится к област ения. По основному авт. св.245 пневматический вихревой двигате щий вихревую цилиндрическую трубки для подвода и отвода раб направлении по касательной к какЦелью изобретения является экономичности и улучшение прие гателя. Для этого ротор выполне ного или нескольких барабанов, но размещенных относительноНа фиг. 1 схематически изобра женный двигатель, общий вид; разрезы по А - А, Б - Б и В - В.Двигатель содержит вихревую скую камеру 1, ротор 2, патрубк выпуска 4. Патрубок 8 впуска со мерой б впуска,...
Способ пуска паротурбинной установки из горячего состояния
Номер патента: 285005
Опубликовано: 01.01.1970
Авторы: Гельтман, Иткин, Старостин
МПК: F01D 19/00
Метки: горячего, паротурбинной, пуска, состояния, установки
...открытый регулирующий клапан 10 холодного потока. Затем оба потока направляются на охлаждение промперегревателя 11, откуда через клапан 12 сбрасываются в конденсатор 13 турбоустановки или непосредственно в конденсатор, минуя промперегреватель, В этот период параметры пара за котлом устанавливаются в соответствии с необходимыми для последующего пуска турбины, прогреваются трубопроводы блока и вихревой трубы, а также предварительно (в связи с переменными параметрами за котлом) устанавливается режим,работы вихревой трубы,Вихревая труба по пропускной способности рассчитана на расход пара, соответствующий нагрузке турбины 10 - 157 О от номинальной с учетом минимальной растопочной паропроизводительности котла. По температуре и давлению...
Способ профилирования направляющей лопатки
Номер патента: 320633
Опубликовано: 01.01.1971
Авторы: Винник, Вольфсон, Жуковский, Лазаренко, Лисн, Лютова, Масной
МПК: F01D 9/02
Метки: лопатки, направляющей, профилирования
...И завод имени ХХ аснои ЦентралЛенин вители И, Ползунова1 съезда КПСС ИЛИРОВАН ТУРБСПОСОБ ие относится к Изобрете области турбостроения.Известны способы профилирования направляющей лопатки турбомашиьы с контуром, образованным обводами нормализованного профиля, заключающиеся в том, что при одновременном уменьшении шага решетки укорачивают хорду для сохранения густоты решетки постоянной.Предложенный способ отличается от известного тем, что укорачивают выходную часть контура лопатки для уменьшения отношения хорды к ширине до 1,3 - 1,4 и отгибают в сторону уменьшения выходного угла.Это позволит повысить прочность лопатки при сохранении заданного угла выхода. НАПРАВЛЯЮЩЕЙ ЛОПАТКАШИНЫ На черте ке сплошной линией показан контур профиля,...
