Номер патента: 400725

Опубликовано: 01.01.1973

Авторы: Александровский, Вител, Жорницка, Канивец, Козлов, Редько, Смил

МПК: F01D 17/20, F03B 15/06

Метки: генератора, привода, турбины

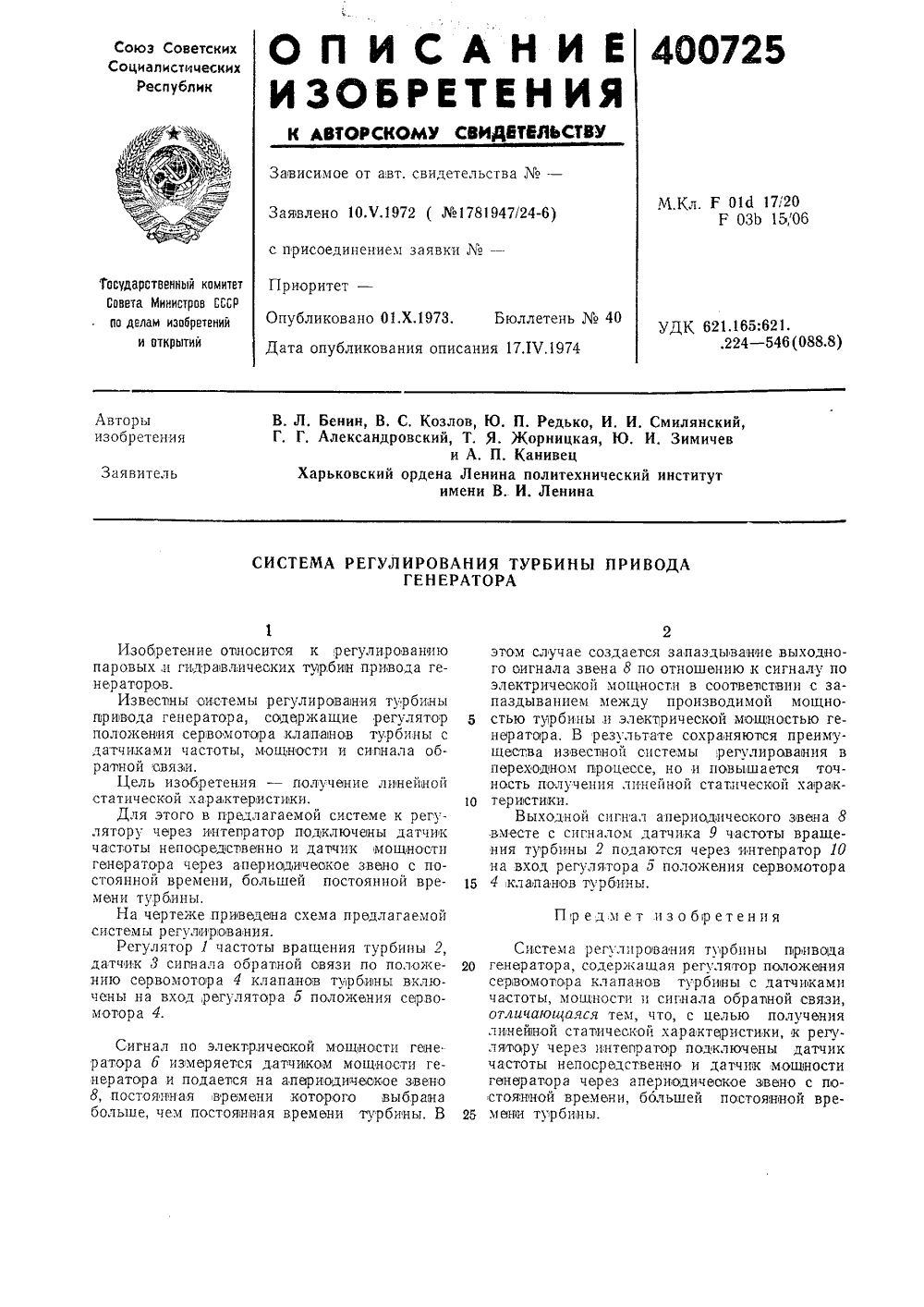

...обратной связки,Цель изобретения - получение линейной статической характеристики.Для этого в предлагаемой системе к регулятору через интепрато 1 р подключены датчик частоты непосредственно и датчик мощности генератора через апериодичеокое звено с постоянной времени, большей постоянной времени турб,ины.На чертеже приведена схема предлагаемой системы регудирования.Регулятор 1 частоты вращения турбины 2, датчик 3 сигнала обратной связи по положению сервомотора 4 клапанов турбины включены на вход регулятора 5 положения сервомотора 4. этом случае создается запаздывание выходного сигнала звена 8 по отношению к сигналу по электрической мощности в соответствии с запаздыванием между производимой мощно стью турбины и электрической мощностью...

Номер патента: 400726

Опубликовано: 01.01.1973

Авторы: Имени, Кьл

МПК: F01D 17/20, F03B 15/06

Метки: генератора, привода, турбины

...сложенности получения сигнала по производимой мощности.Цель изобретения - упрощение реализации способа.Для эгого по предлагаемому способу на регулятор подают сигнал по электрической мощности генератора с передаточной функцией, рааной передаточной функции между элекгричеокой мощностью и положением сервомотора. Получить сигнал по электрической мощности генератора попроще, чем по производимой мощносги турбины, однако непосредственное,использование этого сипнала вызывает ухудшение динамичеоких характеристик системы регулирования. Использование специальной передаточной функции предотвращает это и позволяет получить линейную статическую характеристнку. Прн этом обратная связь по положению сервомотора не используегся,5 На чертеже прпведена...

Номер патента: 400727

Опубликовано: 01.01.1973

Авторы: Гольдберг, Пинский, Тимофеевска

МПК: F01D 19/00

Метки: пуска, теплосиловой, установки

...1 ва.Газовая турбина 1 черезщает гребной винт 3. Теплотурбины 1 используется в цзоо елц;у строитвд дл теллосцловой уст котлом, паровой т содержащее кома мл к нему пускате пямц управления а я автом новкц с ро:,ной лный бло чямц эле яннпулят атлческого утцлцзац 1и конденса к с подк чю ктронясоссв ором серво пуска энным тором, ченныц це- мотора редуктор 2 вравыхлопных газов утилизационном зобретениосиловыхвых.звестны уа теплосилкотлом, псодержащыми к нехпямц уирара стопорриводом б котле 4, вырабатывающем пар для паровой турбины 5, также подключенной через редуктор 2 к гребному винту 3.При пуске паровой турбцны 5 командный блок 6 Включает пу скатели ( электронасоса 8 котельной циркуляции, питательного электропасоса 9, конденсятного...

Номер патента: 400759

Опубликовано: 01.01.1973

МПК: F01D 25/18, F16J 15/44

Метки: 400759

...обоймы ановлены поперечные перегородки, высота которых увеличивается в направлении перетечек.На фланг. 1 схематично показано предлагаемое уплотнение, общий вид; на фиг. 2 - часть развершки внутренней поверхности уплотнительной обоймы; на фиг. 3 - сечение по А - А на фиг. 2. Уплотнение содержит обойму 1 с многозаходными вннтовььми канавками 2 и уплотнительной камерой 3, расположенной между вкладышем подшипника и винтовыми канавками. В нижней части камеры 3 выполнено окно для слива отработанного масла в картер. В винтовых канавках 2 заподлицо с внутренней расточкой оооймы установлены поперечные пврегородки 4, равные по ширине промежутку между боковыми стенками канавки. Перегородки .выполнены различной высоты, а именно вьгсота...

Номер патента: 401813

Опубликовано: 01.01.1973

МПК: F01D 5/28

Метки: 401813

...имеюшие размещенные ца входном участке выпуклой стороны продольные канавки.Цель изобретения - уменьшение эрозии. Для этого в предлагаемой лопатке между входной кромкой и канавками выполнен плоский участок, наклоненный к фронту решетки под углом 12 - 45. Торцовая периферпйная поверхность наклонена от вопутой к выпуклой стороне под тем же углом. Плоский участок и канавки выполнены с эрозиоццостойким покрытием.Такое выполнение лонашить эрозию. Торцовая периферииная поже наклонена под углом 12 -к выпуклой стороне лопатки 1,Поток капель, поступающих со значительными скоростями под большими отрицательными углами атаки на выпуклую поверхность входной кромки, ударяется о наклонную поверхность участка 2 илп боковые поверхности канавок 3....

Номер патента: 401814

Опубликовано: 01.01.1973

МПК: F01D 21/00

Метки: 401814

...Л. ПикулинаТехред Т, Миронова Корректор А. Степанова Редактор Н. Вирко Заказ 844 2 Изд. Мв 308 а Тираж 602 Подписное ЦИИИПИ Государственного комитета Совета Мшистров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4,5Типография, пр. Сапунова, 2 номерного охлаждения ротора турбины последний вращается валоповоротным устройством. На концевые уплотнения цилиндров, например цилиндров низкого давления, охлаждение которых не требуется, подают пар для того, чтобы предотвратить попадание атмосферного воздуха через эти уплотнения в конденсационную установку турбины. Включают воздухоудаляющне устройства конденсацноннои системы. В конденсаторе устаньвливается определенное разрежение. Вс;едстве создавшегося перепада...

Номер патента: 402677

Опубликовано: 01.01.1973

МПК: F01D 17/20

Метки: 402677

...0 стр 01 ства 10 обр 13 тнйй сВ 51- зи, заслоцоки 2, шайбы 3 и сопл- 1. расного Знамени теплотехническийтитут им, Ф. Э, Дзержинского На линии связи сумматора -1 от чць) Волотпцком 5 главцого ссрвомотора 6 установлен мсмбраниый позццпопер 7 со сдвоснньз дросселсм 8, 11 змсритсль импульсов конструктивно объединен с золотником 5 и выполнен в виде дифференциального поршня, цагру- женнОГО Верху дав,1 снис) рабоче 1 жидкости и снизу давлсцпсм в лцшш 9 управления измерителя 1 цнця управления чрез )ч)дрввло чсскос устройство 10 обратной связи и внутренний капал а золотника 5 соединена с линией подвода рабочей жидкости, а через сдвоенный дросссль 8 -- со слиВОм. 15 Мембрапны Позпциопср 7 содержит мембрану с заслонкой 11 для выключения...

Номер патента: 403869

Опубликовано: 01.01.1973

МПК: F01D 17/20

Метки: мощностью, паровой

...ограничителя 2 допустимого скачка равны нулю. При этом сигнал 3 на выходе устройства равен сигналу задатчнка 1 мощности. Выходной сигнал устройства подается на сервопривод турбины, который ототрабатывает заданную мощность. Если на выходе задатчика 1 явится сигнал приращения ЬР ( ЬР ограничитель 2 пр сигнал без задержки на выход вод турбины очень быстро его При увеличении сигнала задат чится и уровень ограничения ог и интегрирующий усилитель 4 можность интегрировать, Однак зывает изменения сигнала 3 на как увеличение сигнала на вы. рующего усилителя компенсиру менным уменьшением сигнала следовательно, и на выходе огаказ 570/17ираж 602ЦНИИПИ ГосударственСовета Министровпо делам изобретенийМосква, Ж, Раушска го коСССР открытий наб., д....

Номер патента: 404952

Опубликовано: 01.01.1973

Авторы: Вител, Шешеловский

МПК: F01D 17/08

Метки: отборами, пара, турбоустановки

...включенных сда не подсоединен выхлоп привбины.На чертеже показана схемаспособа. По сигналам датчика 1 частоты вращения ротора главной турбины 2 и датчика 3 давления пара в отборе на теплофикацию клапан 4 и регулирующие органы 5 и 6 изменяют расход пара на ступени 7 высокого давления и части 8 и 9 параллельно включенных ступеней низкого давления, Приводная турбина 10 питательного насоса 11 через клапан 12 подкгпочена к отбору пара от ступеней 13 среднего давления главной турбины 2 и подсоединена выхлопом 14 к части 9 ступеней низкого давления,При изменении частоты вращения расход пара на все ступени главной турбины 2 изменяют одновременно, При этом обеспечивается примерное постоянство теплоперепада на приводной турбине 10.При изменении...

Номер патента: 404953

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F01D 17/08

Метки: отбором, пара, турбины

...магистралью 5 отбора пара на бойлер б, последовательно с которым включен пиковый котел 7 подогрева сетевой воды. Регулирующие органы 8 и 9 изменяют расход пара в частях 1 и 2 турбины по сигналам регулятора скорости 10 и регулятора давления 11, подключенным к исполнительному узлу 12. На вход задатчика 13 регулятора давления11 подсоединен регулятор тепловой нагрузки,содержащий электронный регулирующий прибор 14, к которому подключены задатчик 155 и выход переключателя 16, подсоединяющегопо сигналу реле 17 давления пара в магистрали 5 отбора к входу регулирующего прибора 14 или датчик 18 расхода свежего парав магистрали 19, или датчик 20 давления па 10 ра в отборе,При повышении температуры обратной сетевой воды или уменьшении се,расхода...

Номер патента: 404954

Опубликовано: 01.01.1973

МПК: F01D 19/02

Метки: прогрева, судового, турбоагрегата

...ия 11 ля у".,1 глишсии 5 скорости роста температуры металла постепенно увеличивПОТ емисратуру паря, подаваемог 21 в турб",н переднего ходя, соответственно прикрывая маневровый илапап переднего хода.Начинают прогрев турбоагрегата подачей охлажденного пара в турбины передНего и заднего хода так, чтобы зафиксировать число обо- ) ротов переднего хода на уровне, допустимом для стоящего судна. Одновременное открытПс маневровых клапанов переднего и заднего хо- Д Я П Р 0 ДОЛ Ж Я Ю Т, О ТОГО 110Е И т 21К 0 Г Д Я Р Я 3- ность температур пядя и ъстялля части ВысО 010 ЛЯВ.СИИ 5 ПОННЗИТСЛ ДО ЗИЯЧЕНИЛ, ПРИ ОТОРОМ СОРОСТЬ РОСТЯ ТЕМПЕРЯТУРЫ ЪЕТЯЛЛЯ и 1 чнПает уменьшатьсл, Пссле этого темпераГмр паря. Подаваемого г, турбину пеоеднсго ХОЛ 1, И 11 1 И 3 ОТ...

Номер патента: 404955

Опубликовано: 01.01.1973

Автор: Казанский

МПК: F01D 25/18, F01M 1/10

Метки: маслоснабжения, турбомашины

...в маслобак, где смшивается с остальными потоками эксплуатационного масла,из обретен и редм Система маслос держащая адсорб 25 ком, и подключен ные трубопроводь валопровода и ма чающаяся тем, чт ства регенерации 30 проводы подключИзобретение относится к области теплоэнергетики и может быть использовано для систем маслоснабжения турбомашины, например паровой турбины.Известны системы маслоснабжения турбомашины, содержащие адсорбер, соединенный с маслобаком, и подключенные к последнему дренажные трубопроводы защитных кожухов муфт валопровода и маслоотбойной ловушки. Однако в известных системах маслоснабжения на регенерацию отбирают часть масла из маслобака. В маслобаке смешиваются все масляные потоки, в том числе и подвергнутые наиболее...

Номер патента: 404956

Опубликовано: 01.01.1973

Авторы: Авторы, Владимирский, Гохман, Кузнецов

МПК: F01D 25/26

Метки: турбомашины, цилиндр

...кольцевыми заточками 4, причем каждое последующее кольцо охватывает преф. Кузнецов и О. А. Владимирскими дыдущее и стыкуется с ним по поверхности кольцевого центровочного выступа 5, Анкерные связи, выполненные в виде стяжных болтов 6 с гайками 7, стягивают обоймы 3 с па ровпускной улиткой 2. Кольцо 8 служит дляудержания болтов в пазах 9 фланца улитки 2 при сборе цилиндра, В пазы 10 колец 3 вставлены диафрагмы 11, имеющие кольцевые выступы 12 и 13, обеспечивающие цено тровку диафрагм при сборке. По разъемудиафрагмы имеют зазор, который уплотняется шпонкой, обеспечивающей свободное расширение диафрагм в тех случаях, когда температура диафрагм 11 выше температуры з обойм 3. От взаимного проворачивания диафрагм и колец 3 поставлены...

Номер патента: 406024

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F01D 11/02

Метки: восстановления, диафрагменных, зазоров, концевых, паровых, радиальных, турбин, уплотнениях

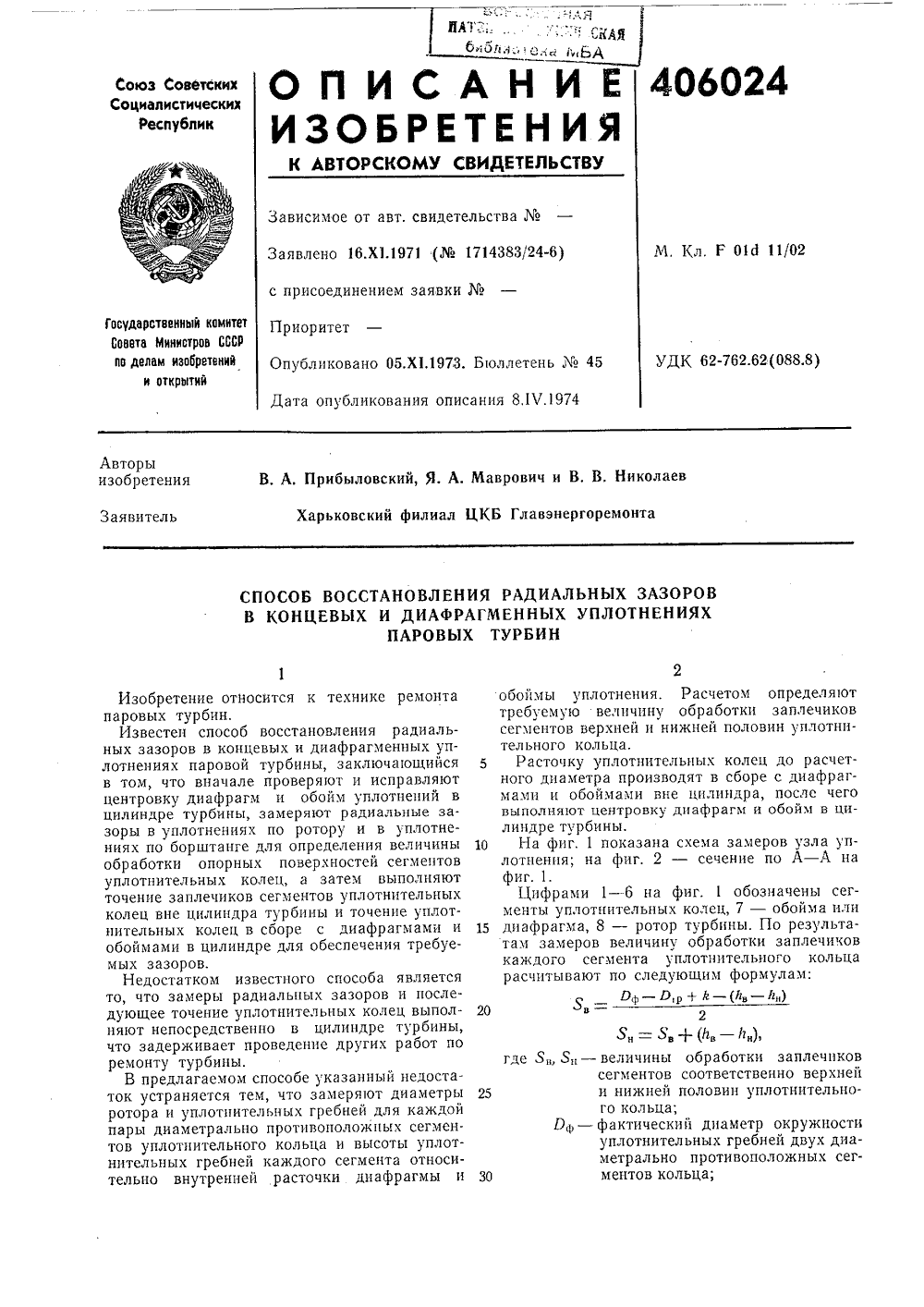

...недостаток устраняется тем, что замеряют диаметры 25 ротора и уплотнительных гребней для каждой пары диаметрально противоположных сегментов уплотнительного кольца и высоты уплотнительных гребней каждого сегмента относительно внутренней расточки диафрагмы и 30 обоймы уплотнения. Расчетом определяют требуемую величину обработки заплечиков сегментов верхней и нижней половин уплотнительного кольца.Расточку уплотнительных колец до расчетного диаметра производят в сборе с диафрагмами и обоймами вне цилиндра, после чего выполняют центровку диафрагм и обойм в цилиндре турбины.На фиг. 1 показана схема замеров узла уплотнения; на фиг. 2 - сечение по А - А на фиг. 1.Цифрами 1 - 6 на фиг. 1 обозначены сегменты уплотнительных колец, 7 - обойма...

Номер патента: 406025

Опубликовано: 01.01.1973

Автор: Юрганов

МПК: F01D 17/20

Метки: 406025

...органы суммарного сигнала по скорости и ускорению ротора, электрической мощности и давлению в промперегреве.Предлагаемый способ отличается от извест цых тем, что ца исполнительные органы дополнительно подают сигнал, пропорциоцальпьш произведению заданной мощности ца квадрат амплитуды переменной составляющей суммарного сигнала. Это устраняет сИкение сред й него значения мощности при возникновении качаний в энергосистеме.Таким образом, при регулировании по да 1- ному способу определяют амплитуду Л переменной составляющей суммарного сцг 1 а,а ца йо входе исполнительных органов системы регулирования, возводят ее в квадрат ц лпвжа 1 от ца величину заданной мощности которую несла турбина до возцикноветия:(ача. ПОлучеццьш сигнал 11 = - 1 етА...

Номер патента: 406026

Опубликовано: 01.01.1973

Автор: Нский

МПК: F01D 25/30

Метки: камера, отбора, турбомашины

...на входе в камеру кольцевой перфорированной перегородкой.Предлагаемая камера отбора отличается от известных тем, что отверстия в перегородке выполнены с увеличивающимся по направлению к патрубку шагом. Это повышает экономичность работы турбомашины за счет обеспечения равномерного отбора пара по окружности и уменьшения в ней вихревых течений,На чертеже изображена предлагаемая камера.На входе в камеру отбора 1 к обойме 2 диафрагмы крепится кольцевая перфорированная перегородка 3 с вертикальным фланцем, которая состоит из двух половин. Наибольший шаг отверстий выполнен в области патрубка отбора 4. Шаг отверстий может быть выполнен переменным в осевом направлении с увеличением по потоку пара,Равномерный отбор пара способствует минимальному...

Номер патента: 406134

Опубликовано: 01.01.1973

МПК: F01D 5/28, G01M 9/00

Метки: влажнопаровых, испытаний, лопаток, прочность, турбин, эрозионную

...не учитывают физичесса эрозии. ышения надежноспи испытают ири скоростях, не превывых скоростей разрушения, и которых пороговые скорости 15 аметра капель. При этом давреды подде(рживают на уровне достигается критическое С целью повний,капли, подашающих порогодиаметрах, прине,зависят от диление рабочей сне, при которомчисло Вебера,На фиг, 1 приведены грстей, позволяющих получитьрости повреждения и разрушеграфик зависимости пороговьвреждения и разрушения отна фиг, 3 - график зависимобины износа от временифиг, 4 - графчик зааисимост,ды износа образца за час отреп ия. аф,ики зависи пороговые с ния;на Фиг. х скоростей диамепра,кане сти середней г соударения; и с,редней глу скорости соум коль;лунабида 3 СОБ ИСПЫТАНИЙ ЛОПАТОК В ТУРБИН НА...

Номер патента: 407063

Опубликовано: 01.01.1973

Авторы: Вител, Воеводин, Гусев, Найманов

МПК: F01D 9/06

Метки: впускное, паровой, турбины

...нежаростойких сталей, бе цилиндров. пара в па- омежуточногабарит циосуществить пар высокой г цилиндр, а из более дез внутренних едмет из етения Вп дерь пара гоие габа ускное устр ащее патру после проме ся тем, что ритов турбин размещен в е промежутоара посл Изобретение относится к области турбостроения и предназначено для паровых турбин с промежуточным перегревом пара,Известны впускные устройства паровых турбин, содержащие патрубки подвода свежего пара и пара после промежуточного перегрева, которые по условию получения минимальных температурных градиентов по оси цилиндра и в меридиональных его сечениях расположены р лом.)днако с ростом мощности и объемных расходов пара осуществить такую конструкцию затруднительно. Размещение на цилиндре...

Номер патента: 407064

Опубликовано: 01.01.1973

Авторы: Вител, Калачев

МПК: F01D 15/08, F01K 25/10, F02C 1/02 ...

Метки: теплоэнергетическая

...управляющие а Трудового Красного Знаменще им. Н. Э. Баумана клапаны 1 О и 11. Установка содержит установленный на валу 1 вспомогательный насос 12 для обеспечения циркуляции хладагента через подшипники 13 и 14. Для раскрутки вала 1 во 5 время пуска предусмотрен стартер 15, например, электрического типа. При этом управляющий клапан 1 О закрыт, а клапан 11 открыт.Вакуумный агрегат 4 создает предварительное разрежение в турбине 2 и холодильной камере о 5. После подачи командного импульса на управляющий клапан 10 последний открывается и воздух из атмосферы поступает на турбину 2 и раскручивает ротор установки. Одновременно по трубопроводу 16 воздух поступает через управляющий клапан 1 О в полость 7 с хладагентом, При достижении...

Номер патента: 407065

Опубликовано: 01.01.1973

Автор: Вител

МПК: F01D 25/34, F03B 11/00

Метки: вала, поворота

...из сервомоторов смонтирован золотник 13, обеспечивающий управление обоими сервомоторами, работающими под давлением мас ла. Штоковые полости цилиндров сервомоторов (со стороны штоков) соединены трубой 14, а бесштоковые полости - трубой 15, Труба 16 подачи рабочей жидкости смонтирована на сервомоторе 10 и имеет вентиль 17, а сливная 25 труба 18 смонтирована на золотнике 13. Поршень 7 и шток 5 сервомотора, соединенного с золотником, выполнены с диаметрами меньшими, чем у поршня 8 и штока 6 второго сервомотора, при соблюдении равенств рабочих ЗО площадей обоих поршней в штоковой полости.Работа устройства происходит следующим образом. Давление в сервомоторы 9 и 10 подается через вентиль 17, находящийся на трубе 16, подключенной, например,...

Номер патента: 408041

Опубликовано: 01.01.1973

Авторы: Вайтк, Гец, Рагульскис, Римайтис

МПК: F01D 17/12

Метки: пневмодвигатель

...выполнено ввиде ряда равномерно расположенных по окружности вокруг ротора параллельно его осиглухих трубок, снабженных механизмом дляодновременного пх поворота вокруг осей, причем каждая трубка имеет на боковой поверхности сопловое отверстие.Изобретение пояснено чертежами,11 а фиг. 1 приведена схема конструкциипнсвмодвигателя; на фиг. 2 - разрез А - Афиг. 1; па фиг. 3 - узел одной из трубок;ча фиг. 4 - разрез Б - Б фиг, 3,Ппевмодвигатель содержит установленныйв корпусе 1 на гидростатических воздушных подшипниках 2 ротор 3. По окружности вокруг ротора 3 параллельно его оси располо жены глухие трубки 4, снабженные на боковых поверхностях сопловыми отверстиями 5 (см. фиг. 3 и 4) и служащие для подвода воздуха из общей...

Номер патента: 408042

Опубликовано: 01.01.1973

Авторы: Гутман, Малев

МПК: F01D 19/00

Метки: паровой, программного, пуском, турбины

...управления пуском паровой турбины, содержащие блок памяти и блок логики с датчиками входной информации и исполнительными органами. Программа пуска обычно содержит ряд этапов, состоящих из логических однотипных операций, для обеспечения каждого из которых предусмотрены отдельные элементы блока логики. В результате блок логики оказывается громоздким, что усложняет устройство.Цель изобретения - упр ение конструкции устройства.Для этого датчики входной информации и исполнительные органы соединены с блоком логики через общий коммутатор, подключенный к выходу блока памяти. Коммутатор подсоединяет на каждом этапе пуска к блоку логики датчики входной информации и исполнительные органы, необходимые для выполнения данного этапа, и тем самым...

Номер патента: 409434

Опубликовано: 01.01.1973

Авторы: Инго, Иностранцы

МПК: F01D 25/26

Метки: 409434

...уменьшается. т изобретения Пр й цил паров держа тводя льцево ой ча что, с дефор Свари поточному пусом, с пара с о в цей ко к проточ ся тем, турпых Изобретение очносится к области турбостроения, в частности к цилиндрам низкогодавления паровых турбин.Известны сварные цилиндры низкого давления двухпоточпой паровой турбины с внутренцим корпусом, содержащим кольцевую камеру отбора пара с отводящим патрубком иразмещенной в цей кольцевой полостью дляподвода пара к проточной части турбины.Для избежания возникающего в известных 10конструкциях цилиндров несимметричногообогрева внутреннего корпуса используютсясложные, технически неэффективные и дорогостоящие конструкции соединения внутреннего корпуса с внешним. 15Предлагаемый цилиндр...

Номер патента: 361296

Опубликовано: 01.01.1973

МПК: F01D 21/02, F16K 17/02, F16K 31/363 ...

Метки: двухпозиционного, предохранительное

...из линии управления сервомотором и входного канала от хода клапана предохраительного устройства. него седла;шнего седла;т верхнего торца клашки корпуса.ного датчика, наприли др., открывается 5. В результате этопадает, и клапан под ваемого в камере В, перемещается из раний упор) в верхнее ри этом ход /г лапан своей нижней крывает слив из ка 361296меры В линии управления 8 в камеру слива Б. Давление в линии 8 понижается, и поршень сервомотора в системе регулирования паровых турбин перемещается в сторону закрытия. Профильный бурт 8 на клапане при 5 положении последнего,в верхнем положении обеспечивает;а) отделение камеры В, связанной с линией 8, от камеры А, связанной с линией 5, за счет отклонения струи жидкости, 10 вытекающей из камеры В...

Номер патента: 361297

Опубликовано: 01.01.1973

Авторы: Дормидонтов, Красильников

МПК: F01D 21/02, G05D 13/04

Метки: оборотов, паровых, предельный, регулятор, судовых, турбин, числа

...числа оборотов. Однако при толчках, создающих дополнительные усилия, эти регуляторы останавливают гурбомеханизмы,В предлагаемом регуляторе боек выполнен уравновешенным и поворотным около оси, перпендикулярной оси,вращения вала турбины, Это исключает случайное включение регулятора.Га фиг. 1 изображен предлагаемый регулятор; на фпг. 2 - разрез по А - А на фиг. 1,Регулятор состоит из уравновешенного бойка 1, двух спиральных пружин 2, ограничителя 8 и шарикового безрычажного привода 4. Боек уравновешен относительно своей осп вращения и шарнирно закреплен на валу турбины так, что его центр тяжести всегда лежит на оси вращения, Пружины симметрично расположены по обе стороны и одним концом закреплены на валу, а другим - присоединены к...

Номер патента: 361298

Опубликовано: 01.01.1973

Авторы: Глейзер, Пашт, Покрасс

МПК: F01D 25/04

Метки: опора, ротора, турбомашины

...от известных тем, что демпфер выполнен в виде концентричного упругому элементу беличьего колеса с пазами на торце, а фазопреобразующее 1 устройство - в виде расположенных под углом 90 двух Г-образных рычагов, один конец каждого из которых установлен в пазу демпфера, а другой - в пазу наружной втулки, Это позволяет гасить вибрацию при переменной скорости вращения.На фиг. 1 изображена предлагаемая опора; на фиг. 2 - схема расположения рычагов фазопреобразующего устройства.Несущий упругий элемент 1, демпфер 2 наружная втулка 3, служащая одновременно гцездом наружной обоймы подшипника 4, жестко соединены между собой, посажены на цапфу ротора 5. Демпфер 2 выполнен в виде коцентричного упругому элементу беличьего 3 колеса. Несущий...

Номер патента: 362146

Опубликовано: 01.01.1973

Автор: Авторы

МПК: F01D 17/24

Метки: клапанами, турбины

...электродвигатель 1 на малую скорссть, которая сохраняется 15 при дистанционном управлении регулирующими клапанами. обретения едм е Устроиство для турбины, содержащ тродвигатель с пере исполнительный орг что, с целью автома пусках, к электродв мирователь команд исполнительного орг нов. тем, при форения апаИзвестны устроиства для управления клапанами турбины, содержащие двухскоростной электродвигатель с переключателем скоростей и исполнительный орган, В таких устройствах процесс управления при пусках не автоматизирован, что снижает оперативность, особенно в случае повторного нагружения после срабатывания защит.Цель изобретения - автоматизация управления при пусках. Для этого в предлагаемом устройстве к электродвигателю подключен...

Номер патента: 362938

Опубликовано: 01.01.1973

Авторы: Вител, Мамонтов, Филькин, Шешеловский

МПК: F01D 9/02

Метки: 362938

...перед упругим кольцом размещено дополнительное кольцо с уравновешивающим отверстием, толщина которого меньше толщины упругогокольца,Это позволяет повысить экономичность всей установки.На фиг. 1 изображен паровпускной патрубок, продольный разрез; на фиг. 2 - то же, узел 1.В пазах а патруока 1 последовательно установлены уплотнительные кольца 2 и дополнительные кольца 3 с уравновешивающим отверстием б. Кольцо 3 тоньше кольца 2, оба кольца по нарукноху диаметру прижаты к расточке внутреннего корпуса цилиндра 4, а в осевом направлении - к уступу б паза. Между кольцами 2 и 3 и цилиндром 4 образованакамера А.При отсутствии зазора между кольцом 2 ирасточкой цилиндра 4 острый пар прижимает 5 кольцо 2 в осевом направлении к уступу б паза и,...

Номер патента: 363804

Опубликовано: 01.01.1973

МПК: F01D 21/06

Метки: 363804

...в известных устройствах обычно подают сигнал лишь после начала выплавления баббитового слоя ко лодок, так что надежность обеспечения сохранности турбины оказывается недостаточной.Цель изобретения - повышение надежности устройства. 15Для достижения цели индикатор выполнен в виде температурных датчиков, установленных у рабочих поверхностей колодок и соединенных с преобразователем сигналов.На чертеже приведена схема устройства, 20 В колодке 1, прилегающей к гребню 2 упорного подшипника, непосредственно у рабочей поверхности установлен температурный дат 2чик т (например, термопара), соединенный с преобразователем 4 сигналов от датчиков. При повышении температуры рабочей поверхности колодки из-за возрастания осевого усилия или уменьшения...

Номер патента: 363805

Опубликовано: 01.01.1973

Автор: Задерей

МПК: F01D 25/28

Метки: опора

...вста ся тем, что, с целью повыше онной надежности, вставка в вогнутой, а поверхность ее 0 ним опорным элементом 2. Опора по п. 1, отлича сферические поверхности по ционным материалом.ответстий сфеи разаюи 1 ая- уатаци- двоякос нижкой.и, что тифриктся к области турбося, например, при монтаИзобретение относистроения и применяетже турбомашин.Известны опоры, например, для корпуса турбомашины, содержащие укрепленные соответственно на корпусе и основании верхний сферический и нижний опорные элементы и размещенную между ними вставку.Цель изобретения - повышение эксплуатационной надежности устройства.Цель достигается тем, что вставка выполнена двояковогнутой, а поверхность ее контакта с нижним опорным элементом - сферической. Кроме того,...
