Способ регулирования давления в линии отбора пара из турбины к потребителю
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

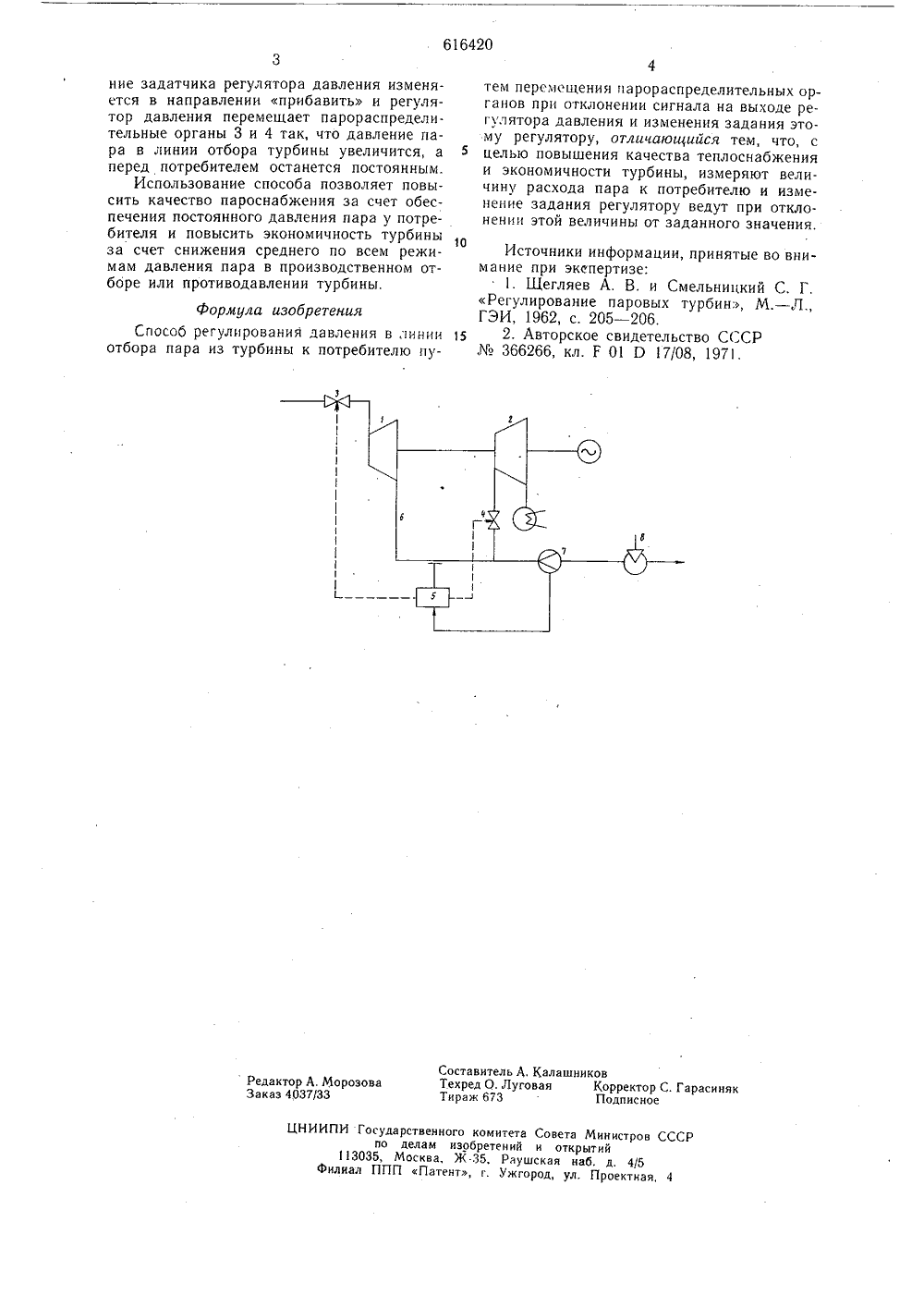

ОП ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(11) б 16420 1) Дополнительное к г т, свид-ву -М. Кл.01 3 Э 17 8/24-06 1) 244 22) Заявлено 24.01.77 12 с присоединением заявки осударственный комитеСовета Министров Ссспо делам изобретенийи открытий 3) Приоритет3) Опубликовано 2 7,78, Бюл тень 27 1.165 088.(45) Дата опубликования описания 10,07,73,72) Авторы изобретения Кузьмин и А, В, Рабинови. Щапин,я теплоэлектроцентраль2 1) Заяв елябин 54) ОБ РЕГУЛИРОВАНИЯ ДАВЛЕНИЯ В ЛИНИИ ОТБОР ИЗ ТУРБИНЫ К ПОТРЕБК 1 ЕЛЮ ргети- лирочестрбиИзобретение относится к теплозне ке и может быть использовано при регу ванин теплофикационных турбин.Известны способы регулирования давле-. ния в линии отбора пара из турбины к потребителю путем перемещения парораспределительных органов при отклонении сигнала на выходе регулятора давления 11. При этом поддерживается давление в камере отбора в соответствии с неизменным заданием регулятору, что не всегда обеспечивает требуемое качество теплоснабжения потребителя.Известен также способ регулирования давления в линии отбора пара из турбины к потребителю путем перемещения парораспределительных органов при отклонении сигнала на выходе регулятора давления и изменения задания этому регулятору 2.В таком способе изменение задания регулятору давления ведется так, что при изменениях расхода пара не удается поддержать нужное давление у самого потребителя особенно, если он удален от турбины на значительное расстояние. Такое влияние изменения потерь давления в трубопроводе снижает качество теплоснабжения и ухудшает экономичность турбины. Цель изобретения - повышениева теплоснабжения и экономичностны. Лля этого измеряют величину расходапара к потребителю и изменение заданиярегулятору ведут при отклонении этой величины от заданного значения.Потребитель производственного парануждается, как правило, в стабилизациивеличины давления поступающего к немупара. Давление пара в линии (камере) отбора превышает эту величину на потеродавления в соединительных трубопроводах.Поэтому при изменении потери давления(из-за изменения расхода) следует менятьдавление, поддерживаемое регулятором навыходе из турбины.На чертеже приведена схема реализацииспособа,Паровая турбина имеет часть 1 высокого давления и часть 2 низкого давления,парораспределитсльные органы 8 и 4, управляемые регулятором 5 давления, линию6 отбора и трубопровод 7 пара к потребителю 8, Положение задатчика регуляторадавления определяется величиной расходапара к потребителю. Например, при увели чепци расхода пара к потребителю положе616420 итель А,О. Луго673 Соста Техре алашниковя КорПод Редактор А. МорозоЗаказ 4037/33 ктор С. Гарасиняксное ЦНИИПИ Госуда по 113035, М Филиал ПППственного к ела м изоб осква, Ж.З Патент,омитета ретен ий 5, Раушс г. Уж гор Сове о каяа Министров крытий наб. д. 4/ л. Проект 5идя ние задатчика регулятора давления изменяется в направлении прибавить и регулятор давления перемещает парораспределительные органы 3 и 4 так, что давление пара в линии отбора турбины увеличится, а перед потребителем останется постоянным.Использование способа позволяет ловы- сить качество пароснабжения за счет обеспечения постоянного давления пара у потребителя и повысить экономичность турбины за счет снижения среднего по всем режимам давления пара в производственном отборе или противодавлении турбины. Формула изобретения Способ регулирования давления в линииотбора пара из турбины к потребителю путем перемещения иарораспределительных органов при отклонении сигнала на выходе регулятора давления и изменения задания этому регулятору, отличающийся тем, что, с целью повышения качества теплоснабжения и экономичности турбины, измеряют величину расхода пара к потребителю и изменение задания регулятору ведут при отклонении этой величины от заданного значения. 1 ОИсточники информации, принятые во внимание при экспертизе:1. Щегляев А. В. и Смельницкий С. Г,Регулирование паровых турбин:, М. - Л.,ГЭИ, 1962, с. 205 - 206.15 2, Авторское свидетельство СССРЮв 366266, кл. Г 01 Р 17/08, 1971,
