F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины
Сопловой аппарат турбины
Номер патента: 1469187
Опубликовано: 30.03.1989
Авторы: Геворков, Косарев, Лебедев, Соколов, Тихомиров, Топунов, Юрочкин
МПК: F01D 5/14
Метки: аппарат, сопловой, турбины
...полным параметрам при его проектировании, и относительного шагалопаток соплового аппарата у вершины, При движении рабочего тела происходит снижение суммарных потерьэнергии и повышение КПД ступени турбины. 3 ил,сечение А-А на фиг.1; сечение Б-Б на фиг,1. Сопловой аппара лопатки 1 и выступ на внутренней паве точного канала, пр па выбрана из соотПри движении рабочего тела в сопловом аппарате выступ 2 разбивает вихрь на две зоны, уменьшая интенз 14 б 91874угол раскрытия проточной сивность вторичных течений. Происхочасти у соплового аппа- дит снижение суммарных потерь энеррата периферии; гии и повышение КПД ступени турбины, угол профиля сопловой 5 При этом максимальное относительное лопатки на среднем диа- повышение КПД ступени...
Устройство для нагрева шпильки
Номер патента: 1469188
Опубликовано: 30.03.1989
Авторы: Аспандияров, Гулевич, Стенин
МПК: F01D 25/10
...Ю,Середа Заказ 1336/38 Тираж 456 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,103 Изобретение относится к теплоэнергетике и может быть использовано при монтаже и ремонте паровыхтурбин.5Цель изобретения - повышение эффективности нагрева шпилек фланцевого соединения корпусов паровых турбин,На чертеже схематично представлено предлагаемое устройство.Устройство включает в себя шпильку 1, нижней частью ввернутую в тело 2 нижнего фланца 3 горизонтального разъема корпуса 4 турбины, содержащую осевой канал 5, в которомкоаксиально размещен стержень 6, подсоединенный с помощью клеммы 7 к одному...
Цилиндр турбины
Номер патента: 1472704
Опубликовано: 15.04.1989
Автор: Гудков
МПК: F01D 9/02
...время пуска турбоустановки.Целью изобретения является повышение экономичности и надежности, снижение металлоемкости и трудоемкостиизготовления цилиндра.Цель достигается тем, что в цилиндре турбины, содержащем наружный и внутренний корпусы, в последнемиз которых размещена сопловая короб 35ка, сообщенная с клапанной коробкой патрубком, подвижно соединенным свходным патрубком сопловой коробки,клапанная коробка размещена между 40внутренним и наружным корпусами исоединена неподвижно с последним.На чертеже изображен предлагаемый цилиндр турбины.Цилиндр турбины содержит ротор 1, 45 внутренний корпус 2 с установленными в него диафрагмами. 3, сопловую коробку 4 с входным патрубком 5, наружный корпус 6 с установленными в нем уплотнениями 7...
Корпус турбины
Номер патента: 1474282
Опубликовано: 23.04.1989
Авторы: Демин, Игнатьевский, Коршунов, Лазарев, Лисичкин, Фадеев
МПК: F01D 1/06
...входной и выходной патрубки 1 и 2, к которым соответственно расширяются подводящая 3 и отводящая 4 камеры. Камеры 3 и 4 примыкают одна к другой с образованием общей стенки 5, расположенной по винтовой линии и имеют цилиндрическую боковую стенку 6 и плоские торцовые стенки 7 и 8, размешенные перпендикулярно оси корпуса, Патрубки 1 и 2 расположены в пределах торцовы,х стенок 7 и 8 и снабжены разделительной перегородкой 9, сопряженной с общей стенкой 5. При необходимости корпус может быть снабжен входным и выходным направляюгцими аппаратами О и 11, в корпусе турбины установлено рабочее колесо 2 с лопатками. Корпус турбины работает следующим образом,Рабочее тело поступает через патрубок 1 в подводяшую камеру 3, из которой пода 2ется во...
Центростремительная турбинная ступень
Номер патента: 1474283
Опубликовано: 23.04.1989
Автор: Чижов
МПК: F01D 1/08
Метки: ступень, турбинная, центростремительная
...В. ЛитвинковРедактор В. Бугренкова Техред И. Верес Корректор М. ВасильеваЗа к аз 1851/28 Тираж 456 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям пои ГКНТ СССР113035, Москва, Ж - 35, Раушская наб д. 4/5Производственно-издательский комбинат Патент, г, Ужгород, ул. Гагарина,01 Изобретение относится к энергетическому машиностроению и может быть использовано в газотурбинных установках.Целью изобретения является повышение КПД путем снижения потерь на трение потока.На чертеже изображена центростремительная турбинная ступень.Центростремительная турбинная ступень содержит корпус 1, размещенные в нем направляющие лопатки 2 и рабочее колесо 3 закрытого типа с несущим и покрывным дисками 4 и 5, образующими кольцевой...
Способ определения коэффициента теплоотдачи
Номер патента: 1474284
Опубликовано: 23.04.1989
Авторы: Бойко, Галкин, Харин, Черный, Шевченко
МПК: F01D 5/18, G01K 17/20
Метки: коэффициента, теплоотдачи
...ул. Г и ГКНТ СССагарина, 101 ого комитета по и Москва, Ж - 35 ельский комбинат 1Изобретение относится к транспортномумашиностроению, может быть использованодля определения коэффициента теплоотдачив каналах охлаждаемых лопаток газовыхтурбин авиационных двигателей и являетсяусовершенствованием изобретения по авт.св.550008,Целью изобретения является повышениеточности определения коэффициента теплоотдачи путем обеспечения выравниваниятемпературного поля расплава по сечениюванны,На фиг. 1 показана установка, реализующая способ; на фиг, 2 - ванна, поперечноесечение.Установка для определения коэффициента теплоотдачи в каналах охлаждаемых лопаток газовой турбины содержит ванну,с расплавленным металлом 2, исследуемуюлопатку 3 с магистралью...
Регулируемый сопловый аппарат осевой турбомашины
Номер патента: 1474285
Опубликовано: 23.04.1989
Авторы: Федотов, Шварц, Шевченко
МПК: F01D 9/02
Метки: аппарат, осевой, регулируемый, сопловый, турбомашины
...9, зафиксированным гайкой 10.Выступ 6 и паз 8 образуют винтовую пару. Количество Л пластин 2 в пакете определяется соотношением 2)/2, где р - максимальный угол, образованный при развороте крайними пластинами.При необходимости изменить расход рабочего тела изменяют проходное сечение соплового аппарата путем поворота лопатки вместе с разрезным цилиндром 4.Одновременно с изменением проходного сечения происходит перераспределение расхода рабочего тела по высоте лопаточного канала путем поворота пластин 2 относи 20 25 30 35 40 пластине соответственно профилированному выступу 6 штока 5 выполнен паз, образующий со штоком винтовую пару. Количество пластин в пакете определяется соотношением Л)13/2, где р - максимальный угол, образованный при...
Гидравлический регулятор безопасности
Номер патента: 1474286
Опубликовано: 23.04.1989
Автор: Жеманов
МПК: F01D 21/02
Метки: безопасности, гидравлический, регулятор
...уступом, трехходовой клапан 8, пружину 9 и клапан 1 О поршня. Подвод импульса к измерительной части 1 осуществляется по каналу 11. Полость за клапаном 2 сообщается с камерой 12, образованной дифференциальным уступом поршня 7, соединительным каналом 13 через окно 14 измерительной части и окно 15 исполнительной части 6. Полости, в которых расположены пружины 3 .и 9, сообщаются с линией 16 низкого давления. Подвод жидкости к исполнительной части 6 осуществляется по линии 17. Линия 17 связана с полостью 18 над поршнем 7 каналом 19 через окно 20 и центральный канал 21. Подвод жидкости в систему защиты осуществляется по линии 22 из полости 23. Поршень 7 имеет дренажные отверстия 24. Трехходовой клапан 8 помещен в корпусе 25 и...
Устройство для удержания оборвавшихся лопаток турбомашины
Номер патента: 1474287
Опубликовано: 23.04.1989
Автор: Коротов
МПК: F01D 25/24
Метки: лопаток, оборвавшихся, турбомашины, удержания
...для удержания оборвавшихся лопаток турбомашины.Цель изобретения - снижение трудоемкости ремонтных работ.На фиг.изображено устройство для удержания оборвавшихся лопаток турбомашины; на фиг. 2 - сечение А-А на фиг. 1; на фиг, 3 - сечение Б-Б на фиг. 1,Устройство для удержания оборвавшихся лопаток турбомашины содержит размещенную над рабочими лопатками 1 кольцевую камеру 2 с расположенным в ней демпфером, выполненным в виде попарно закрепленных в камере 2 брусьев 3 со скругленными ребрами 4 и уголков с горизонтальными и вертикальными сторонами 5 и 6,Уголки установлены под углом а к оси турбины, противоположным углу установки профиля периферии лопатки 1. Горизонтальные стороны 5 уголков консольно закреплены на брусьях 3, их...
Устройство для визуализации течения потока
Номер патента: 1474497
Опубликовано: 23.04.1989
Авторы: Жохов, Казначеев, Лохматов
Метки: визуализации, потока, течения
...течения потока; на фиг.2 - узел 1 на фиг.1. ду положкой 2 и фотоэмульсионным слоем 7.Устройство работает следующим образом.Во время вращения рабочего колеса 4 поток ориентирует нити 3 вдоль линий тока потока газа. Кратковременно замыкают выключатель 2, лампочка 6 засвечивает фотоэмульсионный слой 7, на котором остаются отпечатки проекции нитей 3 и сетки 12 трафарета 11.Устройство для визуализации течения потока содержит размещенную на поверхности исследуемой лопатки 1 турбомашины прозрачную подложку 2 и равномерно закрепленные на ней одним концом нити З,Турбомашина снабженарабочим колесом 4 с установленными на ней лопатками 1 и 5.Устройство дополнительно содержит электроимпульсный осветительный прибор, выполненный в виде лампочки...
Привод клапана отбора пара турбины
Номер патента: 1476159
Опубликовано: 30.04.1989
Авторы: Волынский, Гольман, Ивашев, Покрасса, Рабинович
МПК: F01D 17/20
Метки: клапана, отбора, пара, привод, турбины
...тарель 24последняя перемещается, открываяслив рабочей жидкости из полости 8под поршнем 4, В результате под действием усилия пружины 3 поршень 4,шток 5, траверса 6 перемещаются вниз,закрывая клапан 1, Одновременно свя-.занный с поршнем шток 5 перемещаетрычаг 15 и золотник 14 вниз, приэтом открывается окно 34, сообшаянапорный трубопровод 35 с камерой 32,Давление в этой камере удерживает от 1 секающую тарель 25 на седле 27, перекрывая подвод жидкости в полость 8под поршень 4 сервомотора, а выключающую тарель 24 - в верхнем положении, сообщая полость 8 под поршнем сосливом,После закрытия клапана 1 давление в полости 8 под поршнем 4 становится равным давлению слива, однако это не приводит к перемещению вниз таре. - . лей 24 и 25,...
Демпфирующий элемент турбомашины
Номер патента: 1477253
Опубликовано: 30.04.1989
Автор: Йозеф
МПК: F01D 5/26
Метки: демпфирующий, турбомашины, элемент
...на фиг.З - закрепление демпфирующего элемента в рабочих лопатках турбомашины.Демпфирующий элемент турбомашины,снабженной ротором 1 с закрепленными в нем рабочими лопатками 2, содержит упругодеформированную пластину 3 двойной кривизны, изогнутую в сторону центра ротора 1, зажимные концы которой снабжены круглыми опорами 4, закрепленными в круглых выемках 5 и 6, выполненных соответственно на стороне 7 всасывания одной лопатки и на стороне 8 всасывания соседней лопатки, преимущественно в наружной по радиусу зоне. этих лопаток.Монтаж демпфирующего элемента турбомашины осуществляют следующимобразом.Упругодеформированную пластину 3 двойной кривизны, изогнутую в сторону ротора 1, вдвигают в осевом направлении между входными кромками двух...
Закрытое двухпоточное колесо турбомашины
Номер патента: 1477905
Опубликовано: 07.05.1989
Авторы: Берлянд, Винницкий, Лезман, Марковский, Саливон
МПК: F01D 1/06
Метки: двухпоточное, закрытое, колесо, турбомашины
...ступени турбомашины.На фиг, 1 представлено двухпоточное колесо в меридиональном сечении с примыкающими к нему элементами проточной части; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 2; на фиг. 4 - сечение В - В на фиг. 2. Двухпоточное колесо 1 установлено в корпусе 2 турбомашины и содержит радиальные 3 и осевые 4 лопатки, располагающиеся на несущем диске 5 ротора 6. Осевые лопатки 4 набраны симметрично с двух сторон радиальных лопаток 3 и своими входными кромками 7 плавно сопрягаются с выходными кромками 8 радиальных лопаток 3. К торцам радиальных лопаток 3 соединительными элементами, например, в виде шипов 9 крепятся покрывные кольца 10 - 12, причем для расположения шипа достаточной прочности...
Система регулирования турбомашины
Номер патента: 1481443
Опубликовано: 23.05.1989
Авторы: Бураков, Вирченко, Головач, Рохленко
МПК: F01D 17/26
Метки: турбомашины
...обмотки возбуждения или током, или напряжением в цепи якоря электродвигателя постоянного или переменного тока.Система регулирования турбомашины работает следующим образом.Командный сигнал электрогидравлического канала управления от электронного регулятора 1 преобразуется электрогидравлическим преобразователем 2 в гидравлический и по гидравлической импульсной линии 3 через открытое окно электромагнитного переключателя 9 подводится в камеру А исполнительного механизма 5, которая при этом перемещается в новое положение и снимает командный сигнал сигналом обратной связи по электрической линии 4 обратной связи.Командный сигнал гидравлического канала управления от гидравлического регулятора 6 по линии 8 подводится к закрытым окнам...
Цилиндр паровой турбины
Номер патента: 1481444
Опубликовано: 23.05.1989
Авторы: Гудков, Муравко, Сорокин
МПК: F01D 25/30, F01D 9/00
Метки: паровой, турбины, цилиндр
...аппарата и отрицательно влияет как на вибрационныехарактеристики облопачивания и связанную с ними надежность работы турбины, так и на аэродинамические потери и на КПД турбоустановки,Цель изобретения - повышение КПДи надежности работы турбины путемуменьшения неравномерности поля скоростей в камере отбора.Укаэанная цель достигается тем,что цилиндр паровой турбины, содержащий наружный корпус, в расточкикоторого установлены обоймы с образо- З 0ванием между последними и наружнымкорпусом камер отбора пара, сообщенных с выпускными патрубками, расположенными в нижней части корпуса, цилиндр снабжен коробами, установленны 35ми в камере отбора вдоль стенок наружного корпуса в плоскости его поперечного сечения, расположенными симметрично...
Упорный подшипник турбины
Номер патента: 1481521
Опубликовано: 23.05.1989
Авторы: Волынский, Гаркавенко, Голинкин
МПК: F01D 25/18, F16C 17/04
Метки: подшипник, турбины, упорный
...примыкает дополнительный масло- подводящий канал 21, направленный в сторону дополнительного скоса 20. Канал 21 сообщается каналами 22 и 23 с маслоподводящим в сторону выходной кромки 17 колодки 6.Упорный подшипник турбины работает следующим образом.51015 20 25 ЗО Третий поток масла предназначен для удаления масла, отработавшего в колодке 6, и предотвращения его попадания на следующую (в направлении вращения упорного диска 8) колодку 6. Струя свежего масла этого потока при помощи сопла 13 направляется под острым углом 14 к плоскости упорного диска 8 от внутренней кромки 5 к наружной кромке 11 упорной колодки 6, чем обеспечивается выделение кумулятивной струи, обладающей повышенной скоростью. Вследствие высокой скорости кумулятивной...
Ротор турбомашины
Номер патента: 1483048
Опубликовано: 30.05.1989
Авторы: Алхимов, Ковалев, Марцинковский, Черепов
МПК: F01D 5/04, F04D 29/26
Метки: ротор, турбомашины
...2 и поверхность 1530 втулки 4 в зоне испарительного участка 1 О выполнены цилиндрическими. Конденсаторный участок 8 и испарительный участок 1 О снабжены перфорированным сотовым наполнителем 16, а оребрение 11 выполнено заподлицо с наружной поверхностью 17 втулки 4 и размещено ла и поверхность 3 втулки конденсаторного участка, а такжеповерхность 4 вала и поверхность 15втулки в зоне испарительного участкавыполнены цилиндрическими, что облегчает монтаж на этих участках сотового наполнителя 16. Оребрение выполнено заподлицо с наружной поверхностью 17 втулки с целью упрощениясборки ротора, Для контроля теплового состояния подшипник может бытьснабжен термопарой 18. 2 ил. по обе стороны от подшипника 1, Подшипник 1 может быть снабжен...
Рабочая лопатка влажно-паровой турбины
Номер патента: 1483049
Опубликовано: 30.05.1989
Авторы: Мокравцов, Радик, Фаддеев, Хавия
МПК: F01D 5/28
Метки: влажно-паровой, лопатка, рабочая, турбины
...накладки 4 набираются по высоте входной части 3рабочей лопатки 1, Сборка начинаетсяс верхней накладки, Накладка 4 вдвигается в поперечном направлении в сечении рабочей лопатки ниже соответствующего клиновидного участка 7 на высоту радиального эаходного участка О, Высота радиального заходного участка 1.0 выбирается таким образом, чтобы П-образный элемент вдвигался до контакта с клиновидными участками 7 по торцовым поверхностям 5, После этого П-обраэная накладка 4 перемещается вверх до совмещения поверхностей 8 и 9 клиновидных участков и соответственно внутренних поверхностей 3 и 4 П-образной защитной накладки 4, образуя неподвижное соединение. Таким образом производится последовательная установка сверху вниз защитных накладок 4,...
Способ изготовления рабочего колеса радиальной турбомашины
Номер патента: 1483050
Опубликовано: 30.05.1989
МПК: F01D 5/34, F04D 29/28
Метки: колеса, рабочего, радиальной, турбомашины
...рабочего коле са радиальной турбомашины осуществляется путем выполнения литьем моноблока из части 1 основного диска 2, лопаток 3 и покрывного диска 4 и выполнения ступицы 5. Частьосновно го диска 2 моноблока изготавливают толщиной Р, равной 1 - 3 толщин лопаток 3. Другую часть 6 основного диска 2 изготавливают заодно со ступицей 5, а затем части 1 и б основно го диска 2 скрепляют между собой пре" имущественно диффузионной сваркой.Примером реализации способа изготовления рабочего колеса является колесо центростремительной турбины.Вна чале,литьем изготавливают моноблок части основного диска 2, лопаток 3 и покрывного диска 4. При этом для моноблока, иэготов ленного иэ сталей, толщина с части 1 основного диска 2 близка к нижней границе...
Способ работы теплоэлектроцентрали
Номер патента: 1483051
Опубликовано: 30.05.1989
Авторы: Карцев, Сущих, Шапиро, Эфрос
МПК: F01D 15/10, F01K 17/02
Метки: работы, теплоэлектроцентрали
...оставаться н неизменном положении в том случае, когда расход пара н ЧСД 9 достиг максимально допустимой величины. Если расход пара в ЧСД 9 не достиг максимального значения, РУ 8 открывается и увеличивается расход пара в ОП 25 и (или ) н ЧНД 11 путем открытия РУ 10, После этого увеличивается расход пара на ПП 22 путем открытия РУ 21.В случае достижения температуры сетевой воды за ПП 22 максимально допустимого значения датчик 34 подает импульс на прикрытие РУ 21, при этом одновременно прикрываются РК 5 и 6 перед ЦВД 3 и 4 турбин 1 и 2 или перед ЦВД 3, 4 одной из турбин 1, 2 и уменьшается расход свежего пара. Дополнительные импульсы осущестнляются при помощи датчиков 20 и 33. Датчик 33 корректирует давление пара перед ПП 22 при помощи РУ...
Камера отбора паровой турбины
Номер патента: 1483052
Опубликовано: 30.05.1989
Авторы: Грибин, Зарянкин, Каращук, Марков, Парамонов
МПК: F01D 25/30
Метки: камера, отбора, паровой, турбины
...-и неравномерности пот отбора паровой турбиньНа чертеже предста турбины Камера отбора образованастенкой 1 корпуса турбины, обоймами2 диафрагм с установленным диффузором ( Д ) 3 и кольцевой перегородкой 4с закругленной вершиной 5. Оси отверстий 6 выполнены параллельно оси канала Д. Диаметр отверстий 6 не превышает толщину стенки перегородки 4.Из проточной части турбины пар поступает в Д 3, в котором поток замедляется, и кинетическая энергия частично превращается в потенциальную, т.е.происходит восстановление давления,Далее поток через отверстия 6 равномерно поступает в камеру отбора, Пефорированная перегородка 4 препятстет возникновению и распространениювихревой зоны, возникающей при отрыве выполнены параллельно фузора, Диаметр отвер...
Устройство для контроля максимального отклонения ротора от оси турбомашины
Номер патента: 1490303
Опубликовано: 30.06.1989
Авторы: Гордиенко, Егорова, Квашин, Меньшиков, Метелев, Цыбулько
МПК: F01D 21/04
Метки: максимального, оси, отклонения, ротора, турбомашины
...который своимимпульсом с импульсного вьхода Фик-.сирует момент максимального значениявибрации и запускаег Функциональныйпреобразователь 18. Величина максимального модуля Бвибрации н плоскости размещения первичных преобраэонателей 1 и 2, отображается регистратором 12 и одновременно сравнивается н пороговом блоке 13 с сигналомустановки нормирующего блока 14, такчто при превышении вибрацией заданного уровня срабатывает сигналиэатор 15.Сигнал Б.(С), пропорциональныйпродольным колебаниям ротора, спервичного преобразователя 3 черезквадратор 8 поступает ца сумматор 9.На его второй вход поступает сигнал,равный сумме квадратов мгновенныхзначений колебания ротора по ортогональным направлениям в радиальной плоскости в виде (Б (г.)+Б х(г.с выхода...

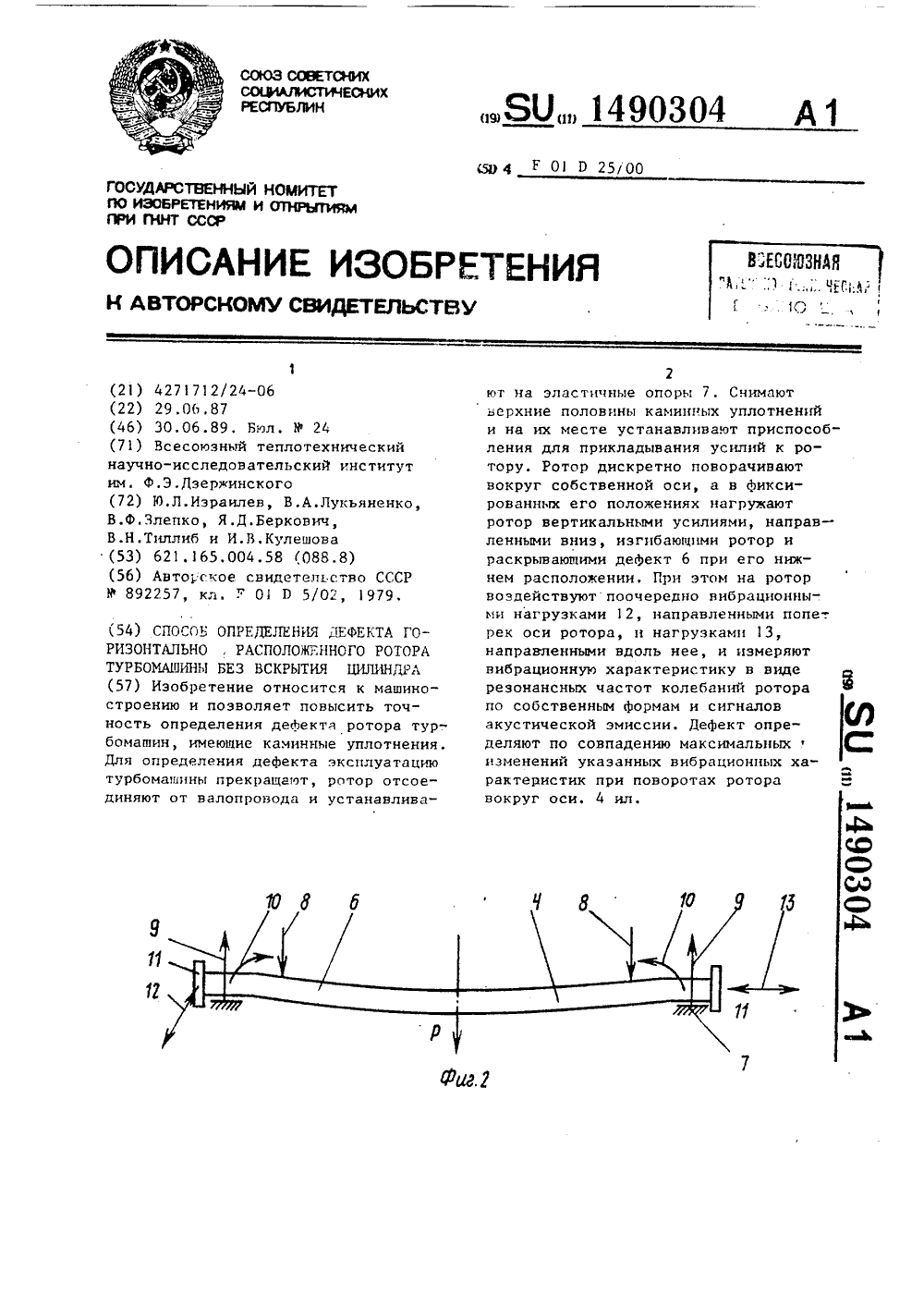

Способ определения дефекта горизонтально расположенного ротора турбомашины без вскрытия цилиндра
Номер патента: 1490304
Опубликовано: 30.06.1989
Авторы: Беркович, Злепко, Израилев, Кулешова, Лукьяненко, Тиллиб
МПК: F01D 25/00
Метки: вскрытия, горизонтально, дефекта, расположенного, ротора, турбомашины, цилиндра
...проводят следующие испытания. Специальным приспособлением к ротору в зоне камин"ных уплотнителей прикчадывант усилия 8, направленные вертикально вниз.Данные усилия вместе с реакциями 9опор 7 создают момент 10, изгибающий ротор и раскрывающий дефект 6,когда тот находится в нижнем поло,женин. Раскрьдгин дефекта также способствует собственный вес ротора,Кроме того, прогиб ротора можетбыть создан и локальньм температурным нагревом ротора при подаче наротор в его средней части струи горячего пара. К открытым торцам 11 ротора вибратором прикладывают вибрационную нагрузку, чередуя нагрузки12, поперечно направленные к оси ротора, и нагрузки 13, направленныевдоль его оси. При этом измеряют вибрационную характеристику в виде резонансных...
Цилиндр осевой турбины
Номер патента: 1490305
Опубликовано: 30.06.1989
Авторы: Гродзинский, Слабченко
МПК: F01D 1/02, F01D 25/30
Метки: осевой, турбины, цилиндр
...С.Черни Заказ 3674/Зб Тираж 45 б ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 Изобретение относится к турбостроению и может быть использовано в цилиндрах высокого и среднего давления осевых турбин.Цель изобретения - повышение надежности и экономичности путем выравнивания поля скоростей и данления,На чертеже изображена турбина, вид по оси взаимного расположения проточной части и выхлопного патрубка (пунктиром показана известная конструкция с концентричным расположением всех элементов, сплошными линиями-данная конструкция). 15Цилиндр осевой турбины содержит элементы 1 проточной части,...
Вихревая турбина
Номер патента: 1495441
Опубликовано: 23.07.1989
Авторы: Амосов, Калиш, Кузнецов, Мячин
МПК: F01D 1/08, F04D 17/06
...1 показана вихревая турбина, радиальное сечение; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на5 фиг. 1.Вихревая турбина содержит корпус 1 с основным 2 и дополнительным 3 впускными соплами, выпускным патрубком 4 и рабочим кольцевым каналом 5, размещенный между основным соплом 2 и патрубком 4 отсека- тель 6 и установленное в корпусе 1 рабочее колесо 7 с лопатками 8. Основное 2 и дополнительное 3 сопла расположены последовательно по ходу вращения колеса 7 и их оси наклонены в сторону направления вращения последнего.Дополнительное сопло 3 расположено от основного сопла 2 на угловом расстоянии, равном 160 - 210. 20 Отношение диаметров -- " - горла дое с 4 полнительного 3 и основного 2 сопл равно 0,4 - 0,55, а ось...
Многоступенчатая активная парциальная турбина
Номер патента: 1495442
Опубликовано: 23.07.1989
Авторы: Базельцев, Иншаков, Мозговой, Чумаченко
МПК: F01D 5/06
Метки: активная, многоступенчатая, парциальная, турбина
...при изменении парциальности. Кривые 28 и 29, изображенные двойными линиями, соответствуют крутящему моменту в тех же случаях подачи рабочего тела, но с отключением рабочих колес 4 и 5 обгонными муфтами 16 и 17, когда крутящий момент на соответствующем рабочем колесе 4 или 5 становится отрицательным. Пунктирной кривой 30 (фиг. 4) показан КПД трехступенчатой турбины при подаче рабочего тела в секцию 8 соплового аппарата 6 без отключения рабочих О колес 4 и 5, а двойной пунктирной кривой 31 - с отключением. Аналогично сплошной кривой 32 и двойной кривой 33 показаны КПД турбины без отключения и с отключением рабочих колес 4 и 5 при подаче рабочего тела в секции 8 и 9 одновременно. Кроме того, изображены кривая (гипербола) 34 при изменении...
Цилиндр паровой турбины
Номер патента: 1495443
Опубликовано: 23.07.1989
Авторы: Гоголев, Кочегаров, Кузьмичев, Осипов
МПК: F01D 25/30, F01D 9/00
Метки: паровой, турбины, цилиндр
...4 диафрагм с фланцами 5 и 6 продольного разъема 7. Обоймы 4 диафрагм скорпусом 1 образуют камеру 8 отбора.Фланцы 5 и 6 продольного разъема 7обойм 4 диафрагм закрыты экранами 9,выполненными в виде рассекателей потока.Камера 8 отбора соединяется с проточной частью 10 кольцевой щелью 1.Плоскость 12 симметрии выпускных патрубков 3 и плоскость 13 продольного разъема 7 обойм 4 диафрагм совпадают (фиг,). Плоскость 13 продольного разъема 7 обойм 4 диафрагм может быть раположена перпендикулярно плоскости 4 горизонтального разъема 2 корпуса 1 (фиг. 3). 35Цилиндр паровой турбины работает следующим образом.Г 1 ри работе цилиндра паровой турбины пар из проточной части О через кольцевую щель 1поступает в камеру 8 отбора. Вследствие того, что фланцы...
Установка для модельных испытаний регулирующих клапанов паровых турбин
Номер патента: 1495444
Опубликовано: 23.07.1989
МПК: F01D 17/14
Метки: испытаний, клапанов, модельных, паровых, регулирующих, турбин
...силы контактируют с тарелкой 6. Цилиндрическая часть 9 обтекателя своим кольцевым участком 10 жестко скреплена с крышкой 4 корпуса 1. Для установки датчиков 8 на кольцевом участке 10 цилиндрической части 9 обтекателя могут быть выполнены пазы 12.Установка работает следующим образом.До начала испытаний проводят регулиров ку и тарировку датчиков 8, Для этого при снятой крышке 4 на кольцевом участке 10 цилиндрической части 9 обтекателя, жестко скрепленной с крышкой 4, устанавливают датчики 8. Затем в расточку крышки 4 вводят шток 5 с тарелкой 6. Регулируют положение датчиков 8, чтобы при центральном расположении штока 5 4вводят Ш 5 с Т 6. После этого ре гулируют положение Д 8, чтобы при цент. ральном расположении Ш 5 и Т 6 все Д 8 касались...
Направляющий аппарат осевой турбомашины
Номер патента: 1498928
Опубликовано: 07.08.1989
Авторы: Косарев, Лебедев, Тигин, Топунов
МПК: F01D 9/02
Метки: аппарат, направляющий, осевой, турбомашины
...в полярной системе координат: со=- а6 г.=(сРь+1 дй дЬ)-1 ( )+фк х+1 ловая координата тоцки образ) юшеи, з, положительное направле.е которой ириняго наирав. синие врагцения рабочего колеси; г. - корневой радиус в выходном ссцснии НА; г - длина радиуса-вектора тоцки об. ра.зующей Л 1; а, и с постоянные коорд и и д т ы, 3 д В и с я ш и с. о3 а к о и д и д с и р Р д е,с н и я меридианных потоцных углов ио всотс Л.с.геометрический ) го, профиля, .в корневгм сечении, И ,ор свой ) го. р;скрытия иротоцой цасти г с ридиднной и,ос кост; ск - с го; между кдсдте.ь:сси к обр азю . с. и1 1 х к о ря, ) и и и д г ь и ы с и ср д в . ленисм в точке кдсд;ия, х - ис),дздтель закона з крутки Ли;:и тока рдбоцс и тела, движусцегося ири условии...
Парциальная турбинная ступень
Номер патента: 1502850
Опубликовано: 23.08.1989
Авторы: Петровский, Погодин, Раков, Серов
Метки: парциальная, ступень, турбинная
...в виде половины тора расположенные в окружном направлении каналы 8, вход 9 которых расположен у периферии 10, выход 11 - у корня 12 рабочих лопаток 3 и 4. Каналы 8 образованы в защитных щитках 5-7 размещенным в них центральным телом 13. Между рабочими лопатками 3 и 4 расположен направляющий аппарат 14. Для обеспечения возможности раз 30 мещения каналов 8 с центральным телом 13 в ограниченной толщине защитных щитков 5-7 образующая поверхности 15 каналов 8 может иметь эллиптическую Форму или Форму полуок ружности. Проходное сечение каналов 8 остается примерно постоянным по ходу движения рабочей среды. Размер проходного сечения, а также конкретный профиль каналов 8 целесооб разно подбирать с использованием данных экспериментальной...
