F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Страница 8

Устройство для ограничения температуры газов двухвальной газотурбинной установки

Загрузка...

Номер патента: 129073

Опубликовано: 01.01.1960

Авторы: Гуткин, Шифрин

МПК: F01D 21/12, G05D 23/00, G05D 23/12 ...

Метки: газов, газотурбинной, двухвальной, ограничения, температуры, установки

...Получившторы приемистосприемлемы длянапример, на пригуляторы соотноские показателитемы регулированость воздействинии нагрузки.ОписываемНа фиг. 1 ьных газотуроинных ляется с помощью регуляторов приемнгх установках регулям упором обычно неановок, работающих, й цели известные реухудшают динамичеработу основной сисы и снижая интенсивтоплива при х величе129073навливаетсясервоИВром 1 основной системы регулирования, а положение втулкиустанавливается сервомотором 2 системы ограничения температуры газов.При работе на установившемся режиме подача топлива определяется величиной окоп, образованных отсечной кромкой клапана 6 и выреза ми втулки 4. В этом случае втулка Б, являющаяся исполнительным органом ограничителя температуры газов, не влияет...

Способ компенсации динамической неуравновешенности роторов турбин и компрессоров

Загрузка...

Номер патента: 129431

Опубликовано: 01.01.1960

Автор: Осадченко

МПК: F01D 25/06, F01D 5/02

Метки: динамической, компенсации, компрессоров, неуравновешенности, роторов, турбин

...может быть равной частоте размещения лопаток.На фиг. 1, 2 3 и 4 изображены примерные схемы расположения разновесск под замками лопаток,Расположение балансировочных компенсаторов-разновесок 1 в замкнутой полости между лопатками 2 и дисками 3 исключает необходимость в специальной их контровке, позволяет делать их весьма малых и сравнительно больших размеров и упрощает условия пх замены, Наличие болого количества гнезд, раешного количеств 1 лопаток в данном дис 1 е, позволяет с достаточной степенью точности вводить компенсацию неуравновешенности в,"оответствии с местом ее расположения. Разновески при снабжении их кстнтровочными усами выполняют функции замков для контровки лопаток (фиг. 3). Для упрощения пользования такими разновесками...

Цилиндр многоступенчатой паровой турбины на сверхкритические параметры пара

Загрузка...

Номер патента: 129660

Опубликовано: 01.01.1960

Автор: Харьковский

МПК: F01D 25/14

Метки: многоступенчатой, пара, параметры, паровой, сверхкритические, турбины, цилиндр

...цн;1 ие 1 др 1) н Г 10 ступает ерсз с)ила (не гикязянньс на чертеже), рязмщнные в четырех сопловых корооках 3, ня первую активную ступень 14, где расширяется до задан- (и давлшия. 3 те Пар поступаст В п 1 пр 1 Вля 10 щи 1 Яппарат 16 и от:уда в реактивные ступени проточной части 6, вследствие расширени)1 пя 1)я дс 1 Влс 1 ис уменэшйе 051 дО 1(сНО 0. Осюд 1 1 (зЯ ВычетОм пс- ря, используемого для омывяния с внешней стороны внутреннего корпуса 2) няпряВЛ 5 Стс 51 в цилиндр высокого дяВЛС 1 и 51, куда тякжс под 1 ст 5 уЗянпя 51 Вышс Отобранная ясть пара (20% ) .Одновс мнно с оИОВным ИОтоком Яа, нд иим и тОИП но ма. истряльным паропроводам 12, в турбину подается двумя раздельными потоками (фиг. 3) охлаждающий пар. Это пар берется из...

Торцовое уплотнение вала турбогенератора

Загрузка...

Номер патента: 130098

Опубликовано: 01.01.1960

Авторы: Гуров, Токарь

МПК: F01D 25/00

Метки: вала, торцовое, турбогенератора, уплотнение

...поверхности ккля - дыша, обрашеннои к гребню 3 вала турбогенератора, имеются дка;плош 1 ых пояска, один из которых 4 расположен со стороны в 121,.) турбгси(- ратора, а другой 6 на исриферии, Рабочая поверхность вкладыша такж( кьпо,Нсиа сплошной, я маслоподкодяНис отверстия 2 выведены непосредственно к пояск 4.Подача мзсля осуцестк;яется из круокой канавки 7, рзс ОгО)кснн)й рядом с пояском 4.Такое мигОтпеиие ие требус 1 р и ни ш(брови 1, з его;);б;)чк ш)- к е р хи О с т ь .1 0 ж с т б ы . О О р я 0 О т а н а 1 р я к т и г 1 с с к 11 с 1 к) О О Й т О ч и О с т 1 О и 11 токарном станке, т. с. оно значительно менее трудоемко, 1 см уплотнение оыгНого типа, 11 ри применении трсд,1)г)смого уи,Отнеиия при той жс примерно нссуцей спсооноси и...

Судовой двигатель

Загрузка...

Номер патента: 130908

Опубликовано: 01.01.1960

Автор: Межерицкий

МПК: F01D 1/30, F01D 25/24, F01D 9/04 ...

Метки: двигатель, судовой

...при котором коэффициент подъемной силы рабочей решетки равен нулю. При этом мощность, затрачиваемая на вращение колеса турбины заднего хода, уменьшается до величины потерь мощности от трения диска ротора о газ. Лопатки направляющего аппарата 4 выполняются поворотными и при заднем ходе судна работают как лопаточные диффузоры, увеличивая к,п.д. турбины заднего хода.Для осуществления течения газа через ступень турбины заднего хода ее входной патрубок о соединяется трубопроводом б с выхлопным патрубком 3. На этом трубопроводе устанавливается клапан 7, сблокированный с маневровыми клапанами переднего и заднего хода. При переднем ходе судна клапан 7 открыт и газ, выходящий из последней сту130908 пени турбины переднего хода, поступает в...

Гидравлический регулятор безопасности

Загрузка...

Номер патента: 131765

Опубликовано: 01.01.1960

Автор: Благовещенский

МПК: F01D 21/02, G05D 13/04

Метки: безопасности, гидравлический, регулятор

...12 оно подается к стопорному клапану (не показанному па чертеже), а через окна И поступает в кольцевую камеру 14, образованную притсртымп поясками 15, выполненными па золотнике 2 и втулке 1.Масло из всасывающей линии насоса-регулятора черспоступает в камеру 17 и далее через небольшо отверстие 181317 б 5ке 2 идет в камеру 19. Масло, протекшощее в камеру 20, дренируется через окно 21,В рабочем положении золотник 2 удерживается под действием силы натяжения пружины 3, прижимающей золотник к притертому пояску 15 во втулке 1, а такжс силой давления масла на неуравновешенную площадь золотника 2 и его весом. При достижении ротором турбогенератора предельной скорости сила натяжения пружины 3 уравновешивается силой давления масла и весом...

Гидромеханическое распределительное устройство для испытания астатических золотников и бойков автоматов защиты турбин от повышения скорости

Загрузка...

Номер патента: 131766

Опубликовано: 01.01.1960

Автор: Альбицкий

МПК: F01D 21/02, F01L 17/02, G05D 13/04 ...

Метки: автоматов, астатических, бойков, гидромеханическое, защиты, золотников, испытания, повышения, распределительное, скорости, турбин

...и остановит турбину. Однако, если боек не выбивает при достижении ротором предельной скорости вращения, то дальнейшее увеличение скорости не разрешается и ооек подчежит ремо 1 пу как неисправный, Перевод статических золотников 3 и 4 при выводе поворотной шайбы из рабочего положения и из положения разгон осуществляется дросселем 10, который сначала закрывает подвод масла к распределительному золотнику 9, подает масло и бо озым поверхностям дифференциальных поршней 8 астатическцх золотников 3 и 4, а затем открывает клапаны паровпуска. Рукоятка 15;юворотцой шайбыи маховичок 16 распределительного ологпикя 9 механически сблокировяны между собой так, что при установке поворотной цайбы 1 в рабочее положение или положение разгон...

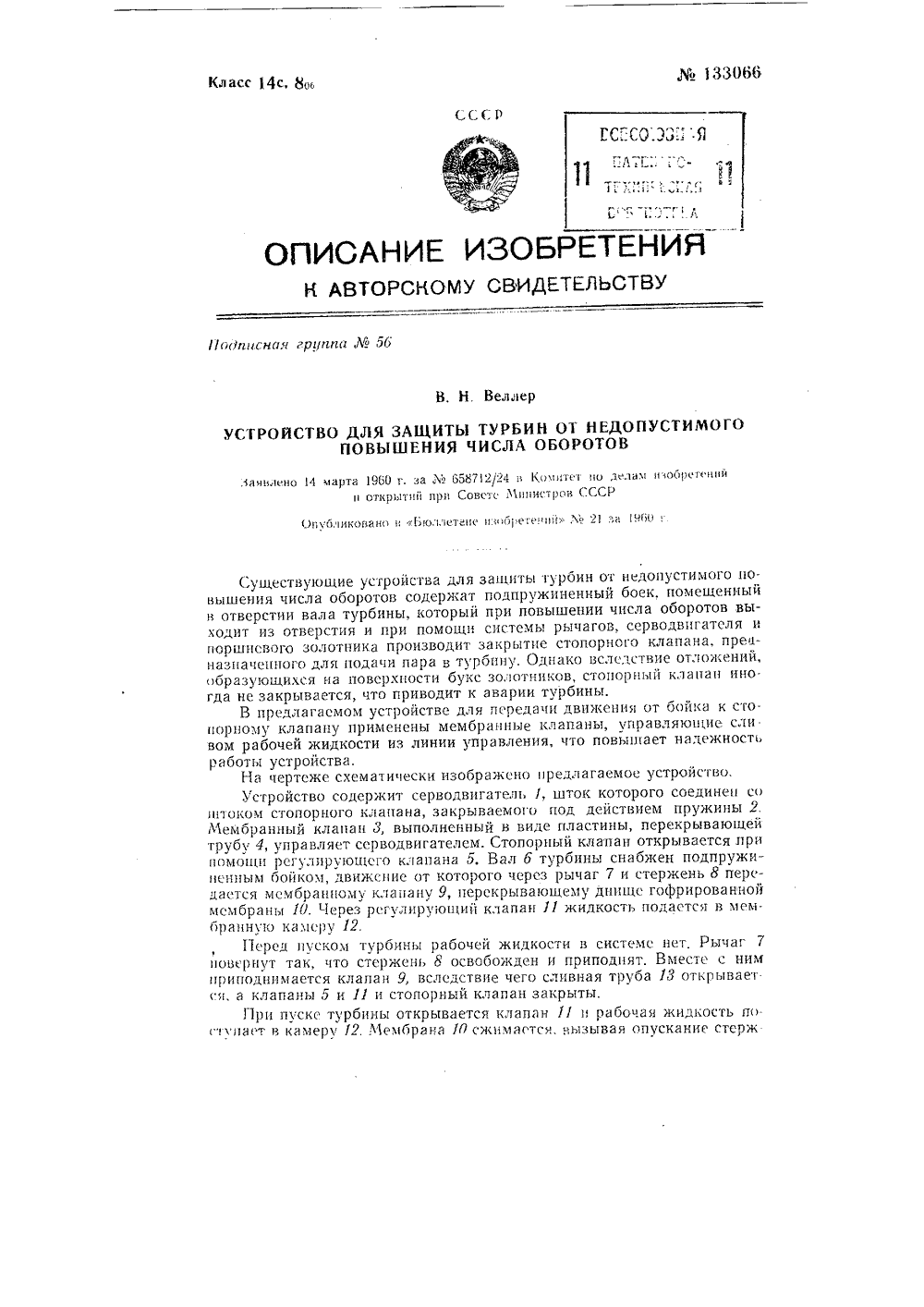

Устройство для защиты турбин от недопустимого повышения числа оборотов

Загрузка...

Номер патента: 133066

Опубликовано: 01.01.1960

Автор: Веллер

МПК: F01D 21/02

Метки: защиты, недопустимого, оборотов, повышения, турбин, числа

...11 и стопорный клапан закрыты.При пуске турбины открывается клапан 11 и рас-п пает в камеру 12. Мембрана 10 сжп)масте. вызываня 8, и клапан перекрывает трубу 13. Рычаг 7 под действием пружины 14 становится в рабочее положение После этой операции клапан 11 закрывается и давление в камере 12 падает В верхней части стержень 8 жсстко соединен с неупругой мембраной 15, укрепленной на корпусе мембранной камеры 12 Мембрана 10 позволяет стержню свободно пср - мешаться вдоль своей оси и устраняет возможные перекосы в направляюгцих втулкахОдновременно с закрытием клапана 11 открывается клапан Б (оба клапана сблокированы так, что управляются от одной рукоятки) и давление жидкости в камерах 16 и 17 мембранных клапанов 3 и 9, а также в трубопроводе,...

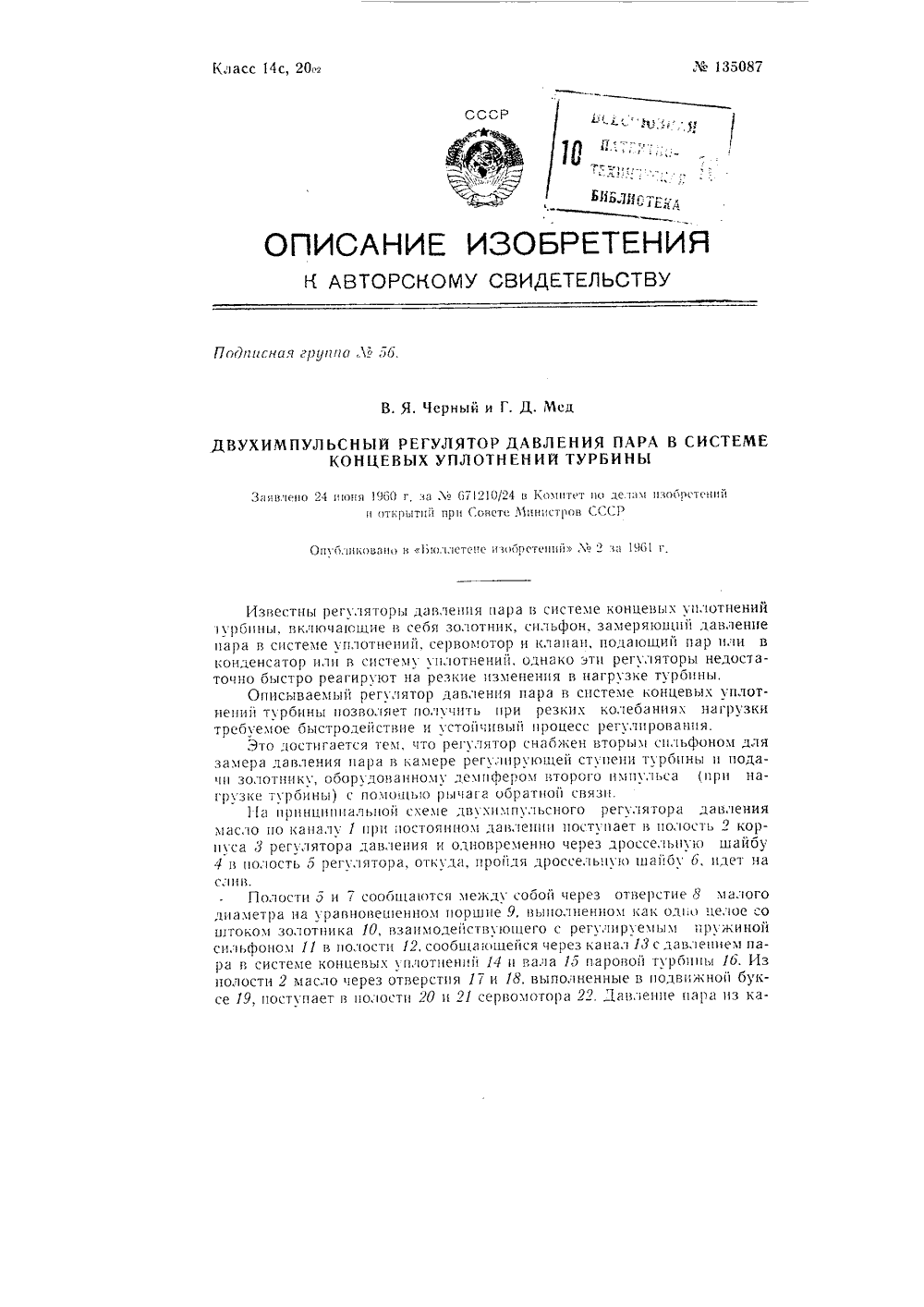

Двухимпульсиый регулятор давления пара в системе концевых уплотнений турбины

Загрузка...

Номер патента: 135087

Опубликовано: 01.01.1961

Авторы: Мед, Черный

МПК: F01D 11/06

Метки: давления, двухимпульсиый, концевых, пара, регулятор, системе, турбины, уплотнений

...13 с давлением пара в системе концевых уплотнений 11 и вала 15 паровой турбины 16. Из полости 2 масло через отверстия 17 и 18, выполненные в подвижной буксе 19, поступает в полости 20 и 21 сервомотора 22. давление пара из ка1351387меры регугпрнщей ступеш 23 подается на второй сгьфоц 24, который СВЛЗЯП с 1 ЕрЕЗ рЬЯГ 26 Оорс 1 Ной СВ 5 ЗИ С ПОДВИЖНОЙ ОуКСОЙ 19.При устацовийпемся режи.е зоготццк 10 ц рь 1 чаг Оорятно, связс 1 26 находятся в равновесии, и отверстця 17 и 18 перекрыты штоком золотника 10, в результате чего поступление и слив масла закрыты п поршень 26 сервомотора 22 также находится г, уравновешенном положении, обеспечивая требуемое открытие распределительного клапана 27 для данного режима.Гсли давление в камере регулирующей...

Регулирующее устройство для паровых турбин с отбором и противодавлением

Загрузка...

Номер патента: 135884

Опубликовано: 01.01.1961

Автор: Рабинович

МПК: F01D 17/22, G05D 29/00

Метки: отбором, паровых, противодавлением, регулирующее, турбин

...ипри Совете Министров СССРМосква, Центр, М, Черкасский пер., д. Объем 0,18 изд. л. Цена 4 коп. огкрытии2/6. Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министоов СССР, Москва, Петровка, 4.Регулирующее устройство для паровых турбин с отбором и противодавлением, содержащее регуляторы скорости, давления отбора и противодавления, воздействующие на исполнительные механизмы частей высокого и низкого давления турбины и осуществляющие независимое регулирование любых двух параметров при поддержании третьего параметра параллельно работающими турбинами, о т л и ч а ющ ее ся тем, что, с целью увеличения количества режимов работы турбины с автоматическим поддержанием двух параметров, в линии связей между указанными...

Газовая турбина с устройством для автоматического ограничения числа оборотов

Загрузка...

Номер патента: 139169

Опубликовано: 01.01.1961

Авторы: Аринушкин, Ваинбаум, Думов, Фридман

МПК: F01D 21/02

Метки: газовая, оборотов, ограничения, турбина, устройством, числа

...лишена этого недостатка. Сущность изобретения заключается в том, что, с целью увеличения эффективности работы турбины, верхние части тормозных лопаток вынесены из ее проточной части, С целью упрощения конструкции турбина выполнена одновальной.На чертеже представлено схематическое изображение проточной части турбины с двумя ступенями скорости.Газ через сопло 1 поступает на рабочие лопатки 2 турбинного диска 3, укрепленного на валу (на чертеже не показан). На вторую ступень скорости газ поступает через направляющие лопатки 4. За рабочими лопатками второй ступени на диске установлены плоские лопатки 5 под углом, равным выходному углу рабочих лопаток второй ступени. Они образуют компрессорные тормозные лопатки, верхние части...

Осевая или радиальная газовая турбина

Загрузка...

Номер патента: 139170

Опубликовано: 01.01.1961

Авторы: Аринушкин, Ваинбаум, Думов

МПК: F01D 17/00, F01D 21/02, F02C 9/18 ...

Метки: газовая, осевая, радиальная, турбина

...в способству 1 оход рабочих абочеинаютение,бвоб газовый поток поступает ящий эффект отс тствует а лопатки о едмет изобретен урбина по авт. св.128233, о тполнительного ограничения роста внезапным уменьшением нагрузОсевая или радиальная газоваял и ч а ю щ а я с я тем, что, с целью дчисла оборотов турбины, вызванног В основном авт, св128233 была описана газовая турбина с уст. ройством для автоматического ограничения числа ее оборотов, выполненным в виде дополнительного лопаточного венца, который при увеличении числа оооротов турбины, вызванном внезапным снижением нагрузки на ее валу, работает на компрессорном режиме, осуществляя торможение турбины.Настоящее дополнительное изобретение позволит усилить тормозной эффект при внезапном разгоне...

Устройство для радиального уплотнения венцов рабочих турбинных лопаток

Загрузка...

Номер патента: 140809

Опубликовано: 01.01.1961

Авторы: Белицкий, Бень, Беркман, Федорченко, Фейгин

МПК: F01D 11/12

Метки: венцов, лопаток, рабочих, радиального, турбинных, уплотнения

...специальные металлокерамические уплотнительные вставки 5, Уплотнительными усиками служат выступы 2 бандажа. Уплотнительныевставки 5 при достаточной жаростойкости имеют небольшую твердосгь,что позволяет выступам 2 бандажа при возможном задевании легко вырабатывать в этих вставках канавки, создавая этим самым лабиринтыв радиальном уплотнении, повышая его эффективность. Выступы 2 приэтом срабатываются весьма незначительно,Благодаря такому устройству уплотнения создается возможносгьустанавливать при сборке турбины значительно меньшие зазопы в рздиальном уплотнении по бандажу рабочих колес (0,1 - 0,3 лщ вместо140809 Предмет изобретения Устройство для радиального уплотнения венцов рабочих турбинных лопаток с бандажами, имеющими два...

Автоматическое валоповоротное устройство

Загрузка...

Номер патента: 140810

Опубликовано: 01.01.1961

Авторы: Вишнивецкий, Кузьменко

МПК: F01D 25/36

Метки: автоматическое, валоповоротное

...1 вращение передается колесу 2, свободно сидящему на валу 3 глобоидального червяка 4. В колесо 2 встроена фрикционная муфта, предназначенная для уменьшения ударного действия на кулачки обгонной муфты при пуске ротора, Регулировка фрикционной муфты для передачи требуемого крутящего момента глобоидальному червяку 4 производится путем поджатия пружины 5 резьбовыми стаканами б. Далее крутящий момент через червячное колесо 7, шестерню 8 и зубчатое колесо 9 передается на обгонную муфту, содержащую. кулачки 10, установленные на осях в специальной шайбе 11, закрепленной на роторе 12 турбогенератора и упоров, -ыполненных на внутренней расточке колеса 9, В рабочее положение кулачки 10 отжимаются пружинами 13. При включении электродви...

Гибкий бандаж, демпфирующий вибрацию турбинных лопаток

Загрузка...

Номер патента: 141041

Опубликовано: 01.01.1961

Авторы: Ершов, Щелкунов

МПК: F01D 5/26

Метки: бандаж, вибрацию, гибкий, демпфирующий, лопаток, турбинных

...этого нелостатка.Сущность изобретения состоит в том,. что бандаж выполнен из гцокой ленты и укреплен с радиальным и тангенццальнымп зазорами мс;иду гибкой лентой и шипами-заклепками.На фиг. 1 схематически изображен общий вил крепления бандака к лопатке в двух проекциях; ца сриг. 2 - крепление многослойП бандажа к лопатке; на фпг. 3 - крепление бандажа. снабженного О 1- буртовкой.Гибкий бандаж 1 представляет металлическую ленту, выполненную из олцой или нескольких полос, укрепленную ца концах лопаток 2 турОины шипами-заклепка.11 и 3 и ОКВатыВ 110 щу 10 Все лОпаткн по Окруж ности. Для устранения вибрации лопаток при первом тоне колебан:й В тангенциальном направлении бандаж 1 укреплен на лопатке 2 с ралчальным и тангенциальными зазорами...

Регулируемый сопловый аппарат для радиальных центростремительных турбин

Загрузка...

Номер патента: 141356

Опубликовано: 01.01.1961

Авторы: Дехович, Перфилов, Поповян

МПК: F01D 17/14

Метки: аппарат, радиальных, регулируемый, сопловый, турбин, центростремительных

...схема сектора соплового аппарата; на фиг. 2 - сечение по А-А и Б-Б на фиг, 1,На корпусе 1 соплового аппарата радиальными штифтами 2 укреплен экран о, выполненный из хкаростоикой стали 11 защищающпи коопус от нагрева горячими газами. Втулки 4 крепятся к экрану болтами 5. Через внутренние отверстия втулок проходят оси сопловых лоча. ток 6, Диаметральный зазор Д выбран так, чтобы сохранялся гарантированный зазор при тепловых расширениях осей лопаток и вт 1 гк. В осевом направлении лопатки перемещаются в пределах зазора Г Длина втулки 4 должна быть такой, чтобы при перекосе оси лопатки в отверстии втулки, в пределах зазора Д не происходило одновреме"ного касания кромок лопатки с поверхностями Е и И. При повороте поводкового диска 7...

Диффузор

Загрузка...

Номер патента: 141488

Опубликовано: 01.01.1961

Авторы: Гоголев, Дьяконов, Климцов

МПК: F01D 25/30, F01D 9/02

Метки: диффузор

...предполагаемого отрыва (например, сечение Г-Г), а также в области наименьшего давления (например, сечение В-В), по периметру сечения диффузора выполняются щелевые каналы.С целью уменьшения возмущения основного потока, щелевые каналы целесообразно изготовлять в соответствии с конфигурацией деталей Д и Е (фиг. 1). Щель в сечении Г-Г соединяется с щелью в сечении В-В каналом, с малым гидравлическим сопротивлением.По этому каналу под действием естественной разности давлений в сечениях Г-Г и В-В жидкость пограничного слоя через щели в сечении Г-Г отсасывается в щель сечения В-В и смешивается с основным потоком.Отсос пограничного слоя в сечении Г-Г устраняет отрыв пограничного слоя от стенки диффузора, Один из примеров применения внутренней...

Способ динамического уравновешивания на рабочей скорости роторов турбомашин

Загрузка...

Номер патента: 142068

Опубликовано: 01.01.1961

Автор: Осадченко

МПК: F01D 25/06, F01D 5/02

Метки: динамического, рабочей, роторов, скорости, турбомашин, уравновешивания

...от В пред оборудован ровочной м лансировоч лентны раб аэродинами На черамического уравновешивания на рабочей ин с лопатками, образующими с ротором ако при осуществлении известных способов турбомашин на балансировочной машине ие силы, наличие которых требует примене. нсировочных машин с вакуумной камерой, ней, наличия мощного приводного двигателя. бе, с целью упрощения балансировочного я мощности приводного двигателя балансилопатки, ротора заменяются во время бахнологическими лопатками, которые эквивапо дисбалансу, но не создают значительных вращении ротора с рабочей скоростью.на схема осуществления уравновешивания1420 б 8 зшен в широком диапазоне оборотов, но с технологическими лопатками. Целесообразность высойдоборотной балансировки...

Регулятор скорости вращения

Загрузка...

Номер патента: 142534

Опубликовано: 01.01.1961

Автор: Прибора

МПК: F01D 21/02, G05D 13/62

Метки: вращения, регулятор, скорости

...такому выполнению чувствительного элемента можно создать регуляторы с весьма малой статической ошибкой, используя стандартные тахогенераторы и обычные частотно-резонансные контуры.На чертеже изображена схема описываемого частотно-резонансного регулятора скорости.Вал 1 регулируемой машины 2 соединяется с валом тахогенератора д (ТГ) непосредственно или через редуктор 4.В тахогенераторе 3 переменного тока частота пропорциоа.1 налу оборотов и числу пар полюсов, Переменный ток от тахогенерато поступает на частотно-резонансный контур 5 (ЧРК), настроенный требуемую частоту резонанса. При достижении регулируемой маши" расчетной скорости наступает явление резонанса напряжения,Вследствие наступившего резонанса напряжение в зоне резонанса...

Техмяческаяefk: mtf.; a1111п. б. мурганов

Загрузка...

Номер патента: 142882

Опубликовано: 01.01.1961

МПК: F01D 21/00, G05D 17/02

Метки: a1111п, mtf, мурганов, техмяческаяefk

...и может сливаться через капал обратной связи 6,По той же линии слив масла может осуществляться через канал синхронизатора 7,имеющего ручной привод 8 и дистанционный25 привод 9, управляемый со щита ключом 10.Золотник 11, связанный с промежуточнымусилителем 4, управляет главным сервомотором 12, перемещающим регулирующие клапаны турбины.30 Шток упора 13 ограничителя мощностиЗаказ 241217 Тираж 925 Формат бум. 00 г,90. Обьем 0,41 язв л. ПодписноеЦНИИПИ Комитета по дслам пзобрстсппй и окриш й прп Совете Министров СССРМосква, Цен Гр, пв. Серовач. 4Типография, пр, Сапунова, 2ограцичсш,с мощности первичного двигателя по заданной величине бсз отключения регулирования турбины, (это исключает увеличение оборотов прц отключении генератора от сети и...

Устройство для парового обогрева фланцев и шпилек корпуса турбины

Загрузка...

Номер патента: 144494

Опубликовано: 01.01.1962

Авторы: Аркадьев, Островский

МПК: F01D 25/10

Метки: корпуса, обогрева, парового, турбины, фланцев, шпилек

...прогрева фланцев и шпилек корпуса турбины, предлагается в верхнем фланце против каждой шпильки сделать пароподводя щие к 2 налы, снаоженные сменными дросселыым:1 втулк 1 мп 11 Л 11 11 ГО,ЬЧ 2 ТЫМИ ВЕНТИЛЯХР 1, С ТЕМ, ЧТООЫ ОС 1 ЩЕСТЗ,1 ЯТЬ РЕГ 1 ЛНРП С.У 0 ПОДВЧ пара к к 25 кдои шпильке из К 01)ооов д:я Ооеспечспня неооход 1.о 1 с(О- рости прогрева 1 нпилек и фланцев П 2 каждо 1 учсткс по л 111 с фг 12.1- цевого соединения.На фиг, 1 изображена часть корпуса туроины, обогрсвасмого паром; на фиг. 2 - разрез по линии 1-(; па фнг. 3 - узел П,ДЛЯ ПОДВОД 2 ПВР 2 К фЛВНЦВМ КОРПУС 2 и ОТВОД 2 ОТ НПХ П 2 Р 2 СЛУЖЗТ приваренные к фланцам короба А, Б, В, Г.144494 Давление пара в ниинем коробе Г поддерживается меньше, чем давление пара в...

Одноступенчатая турбина

Загрузка...

Номер патента: 144495

Опубликовано: 01.01.1962

Авторы: Морозовский, Ясинский

МПК: F01D 5/02

Метки: одноступенчатая, турбина

...например, в положение Д, то проходное сечение колеса уменьшится, что вызовет вследствие уменьшения расхода газа снижение момента и мощности, развиваемой турбиной.Жесткость рессоры подбирается такой, чтобы при изменении момента на валу турбины от его максимального значения да минимального происходило угловое смещение диска 3 относительно диска 1 на величину приблизительцо равную или (в зависимости от профилировки лопаточного венца и требуемых характеристик турбины) несколько меньшую половины шага лопаток, На дисках ставятся упоры, не позволяющие им смещаться друг относительно друга на величину большую заданной.Из фиг. 2 видно (положение А, Д, Е), что при таком угловом смещении дисков происходит изменение проходного сечения колеса от...

Двухвенечная регулирующая ступень паровой турбины

Загрузка...

Номер патента: 145588

Опубликовано: 01.01.1962

Автор: Пшеничный

МПК: F01D 1/10

Метки: двухвенечная, паровой, регулирующая, ступень, турбины

...виде диффузора, располагается ,между первым 2 и вторым 3 рабочими венцами, на месте направляющего аппарата. По окружности обвод занимает место, соответствующее дуге соплового аппарата 4, работающего только на тех режимах, где применение обвода целесообразно.Обвод состоит из поворотного участка а, диффузора б и выходного участка в. Обвод может устремлять поток в направлении, показанном .на чертеже, а также в любом другом направлении (в том числе и осевом), что осуществляется соответствующей формой поворотного участ,ка. В диффузоре могут быть установлены лопатки и применены другие ,элементы с целью уменьшения потерь. Кроме того, может осуществляться любая целесообразная степень восстановления энергии с первого венца. Одновременно обвод...

Устройство для механических вибрационных испытаний деталей машин

Загрузка...

Номер патента: 146566

Опубликовано: 01.01.1962

Автор: Шемонаев

МПК: F01D 5/00, G01L 1/14, G01N 3/38 ...

Метки: вибрационных, испытаний, машин, механических

...наклеенной измерительной катушки.При прохождении переменного магнитного потока через воздушный зазор между лопаткой и сердечником электромагнита витки измерительной катушки будут охвачены магнитным потоком, взаимодействующим непосредственно с лопаткой. В этом случае в витках измеритель146566ной катушки индуцируется электродвижущая сила, пропорциональная магнитному потоку,Амплитудное значение возмущающей силы Р, действующей на лопатку, определяют по формуле:101 зтг16 -5 иг981где Ъ - электрическое напряжение на зажимах измерительной катушки, в вольтах;- частота тока в части измерительной катушки или в цепи обмотки возбуждения электромагнита в герцах,и - число витков в измерительной катушке,На чертеже в качестве примера приведена...

Устройство для аварийного перекрытия воздушного трубопровода турбогенератора

Загрузка...

Номер патента: 147067

Опубликовано: 01.01.1962

Авторы: Евстафьев, Жуков, Звездова

МПК: F01D 21/02, G05D 13/04

Метки: аварийного, воздушного, перекрытия, трубопровода, турбогенератора

...пружина 14, за147067крепленная одним концом на валу 1, а другим в корпусе дроссельной заслонки 15, стремится повернуть дроссельную заслонку 2 в закрытое положение. Клапан 7 под действием пружины 1 б отключает полость Б от атмосферы и сообщает ее с воздухом высокого давления, поступающим по каналу К.Поворотный сервопоршень 3 не имеет уплотнения по рабочим поверхностям. Он снабжен торцовым уплотнением, которое обеспечивает уплотнение сервопоршня в конце рабочего хода,Во время работы при включении тумблера 13 электромагнит 5 получает питание от бортовой сети. Хвостовик электромагнита сжимает пружину 1 б и через рычаг б перемещает клапан 7. Клапан 7 открывает канал В и сообщает полость Б с атмосферой. Воздух по каналу поступает под...

Диафрагма для паровых турбин

Загрузка...

Номер патента: 147194

Опубликовано: 01.01.1962

Автор: Ингульцов

МПК: F01D 25/24

Метки: диафрагма, паровых, турбин

Центростремительная турбина

Загрузка...

Номер патента: 147399

Опубликовано: 01.01.1962

Автор: Лошкарев

МПК: F01D 1/08, F01D 5/28

Метки: турбина, центростремительная

...направленную под углом а. Отброшенная частица 3 движется с этой скоростью по траектории з до встречи с лопаткой 4 соплового аппарата 5 и удара о нее.После удара о лопатку 4 частица 3 вторично попадает на одну из лопаток 1 ротора 2 и может быть вновь отброшена от нее в направлении лопатки 4. Процесс отбрасывания частицы 3 может многократно повторяться до тех пор, пока эта частица не будет раздроблена на более мелкие частицы, менее способные отставать от потока газа,В результате многократных ударов твердых частиц лопатки 4 соплового аппарата 5 подвергаются эрозионному износу. Одновременно с этим происходит .1 овышенный износ лопаток 1 ротора 2. С целью уменьшения эрозионного износа сопловых лопаток 1 в предлагаемой турбине лопатки б...

Форсунка для подвода масла к шариковым и роликовым подшипникам, например, газотурбинных двигателей

Загрузка...

Номер патента: 147400

Опубликовано: 01.01.1962

Автор: Бичев

МПК: F01D 25/18, F02C 7/06

Метки: газотурбинных, двигателей, масла, например, подвода, подшипникам, роликовым, форсунка, шариковым

...2 - разрез по А-А на фиг. 1Форсунка для подвода масла к шариковым и роликовым подшипникам состоит из корпуса 1 и кольца 2, запрессованного в корпус и приваренного к нему со стороны заплечика 3.Масло из магистрали под давлением подводится к внешней кольцевой канавке 4 корпуса 1 и по каналам 5 поступает во внутреннюю кольцевую полость 6 между корпусом и кольцом Оттуда масло сквозь узкую круговую щель 7 в виде пленочной кольцевой струи подается к подшипнику В и проходит в зазор 9 между его сепаратором 10 и внуттренним кольцом 1, Выполненные в корпусе 1 широкие окна 12 для прохода отраженного масла способствуют его свободному сливу.Описываемая форсунка позволяет улучшить смазку подшипников качения, снизить на 6 - 15 температуру внешней...
