F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 767369

Опубликовано: 30.09.1980

Автор: Соловей

МПК: F01D 17/00

Метки: паротурбинной, судовой, установкой

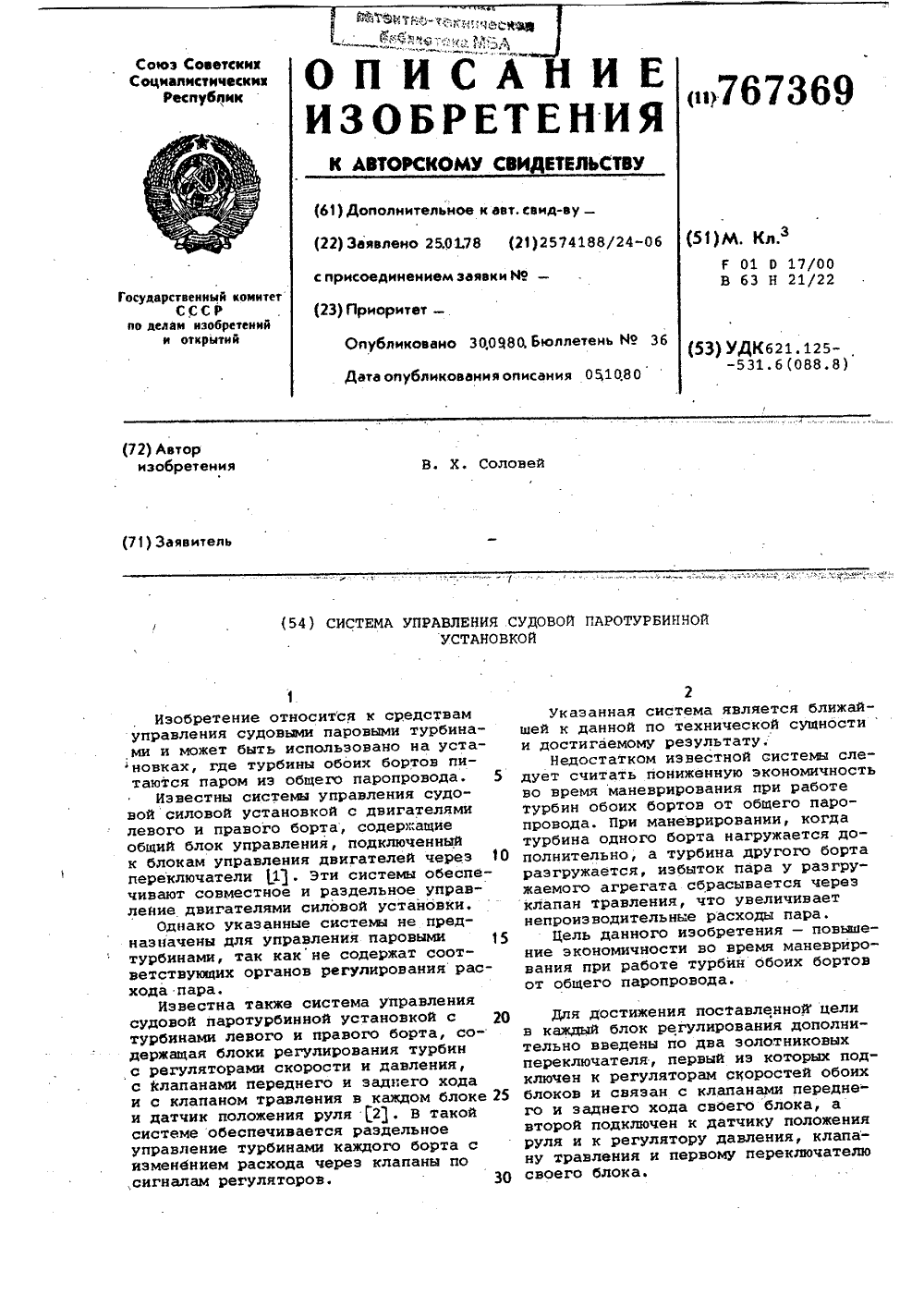

...турбин 3 и 4 левого и правогоборта судна. Турбины 3 и 4 питаются. паром от общего паропровода 5, а блойи 1 и 2 связаны с датчиком .6 положе-ния руля судна,Каждый из блоков 1 нйи 2 содержитрегулятор 7 мди 8 скорости, регулятор9 или 10 давления, клапан 11 или 12переднего хода, клапан 13 или 14 заднего хода, клапан 15 или 16 травления, первый золотниковый переключатель 17 или 18 и второй золотниковыйпереключатель 19 или 20. Первые переключатели 17 и 18 подключены каждыйк регуляторам 7 и 8 скорости обоихблоков 1 и 2 и связаны с клапанамипереднего и заднего хода своего блока. Вторые переключатели 19 и 20 подключены каждый к датчику б положенияруля и к регулятору, давления, клапану травления и первому переключателюсвоего блока.Данная...

Номер патента: 767370

Опубликовано: 30.09.1980

Авторы: Клейн, Копелевич, Леках, Мирзоев, Снесарев

МПК: F01D 17/14

Метки: пара, расхода

...30, отверстия в которыхпримерно одинаковы,Нижняя полость 31 сервомотора через дроссель 32 малого диаметра постоянно соединена с системой концевых ффуплотнений турбины и может (при закры" "том основном клапане)соединяться через канал 33 во вставке 5,проточку23 на штоке 4 и канал 26 с камерой15 подвода свежего пара. И На чертеже клапан показан в закрытом положении, когда он готов к пус-ку пара в турбину.В камерах 10 и 11 давление параодинаково так как обе они соединеныс камерой 15 подвода свежего пара, асуммарное проходное сечение окон 14выбрано значительно большим, чем проходное сечейие окна 7,Таким образом, шток 4 с поршнем 8разгружены от паровых сил и могут легко перемещаться сервоприводом в пределах хода А, Разгрузочный клапан 19также...

Номер патента: 767371

Опубликовано: 30.09.1980

Автор: Иванов

МПК: F01D 17/20

Метки: установки, энергетической

...котла втакой мере, что может вызвать недопустимые колебания температуры свежего "пара перед турбинами.При установившемся режиме работыкотла 1 клапан 13 настраивают на постоянный расход пара иэ внешнего источника 2, обеспечивающий допустимуютемпературу пара перед турбинами и суммарный расход свежего пара, соот 5 0 15 20 25 30 Таким образом достигается стабилизация температуры пара перед турбинами.Изменение температуры пара в общей магистрали 11 может произойти ипо причинам понижения температуры пара как из внешнего источника, так и из утилизационного котла при постоянстве расходов из обоих источников, а также при отключении одного иэ источников. 35 40 При понижении (повышении) давления пара в подводящей магистрали турбина 3...

Номер патента: 767372

Опубликовано: 30.09.1980

Автор: Васильев

МПК: F01D 17/20

Метки: нагрузки, отбором, пара, тепловой, турбины

...8 подключены датчик 9 тем" "пературы пара -ввыхлопном патрубквцилиндра низкого давления турбийй изадатчик 10.Выходы регулирующих приборов 5 и8 через блок 11 переключения подключены к моторчику 12 синхронизаторарегулятора давления пара в отборе.Выход моторчика синхронизатора черезсумматор 3 подключен к сврвомотору 4исполниТельного механизма турбины.Устройство работаетбледуйцйм" образом.Если температура пара в выхлопномпатрубке ниже предельно допустимогоуровня,устанавливаемого задатчиком10; то блок 11 переключания подключает выход регулирующего прибора 5 кмоторчику 12 синхронизатора, обеспечивая поддержание расхода пара на подогреватели йо"сйУнайу разностйтем ператур-до и после подогревателей.При этом регулирующий йрйбор 5 корректирует...

Номер патента: 767373

Опубликовано: 30.09.1980

Автор: Богачук

МПК: F01D 17/26

Метки: лопаток, механизм, направляющих, поворота, турбомашины

...достигается тем,что на регулирующем кольце установлена тонкостенная обойма, жестко соединенная в одной точке с кольцом, ав диаметрально противоположной точкешарнирно с тягойНа чертеже схематично изображенмеханизм поворота направляющих лопаток турбомашины,Механизм поворота направляющих лопаток турбомашины содержит регулирующее кольцо 1, установленное на подшипнике 2 качения, ипривод в вищ. гидроцилиндра 3 с поршнем (не показан)и с тягой 4, причем на регулирующемкольце 1 установлена тонкостеннаяобойма 5, жестко соединенная в однойточке 6 с кольцом 1, а в диаметрально противоположной точке 7 - шарнирнос тягой.При движении поршня гидроцилиндра3 вниз верхняя половина тонкостеннойобоймы 5 передает усилие от тяги 4 к767373 формула изобретения...

Номер патента: 767374

Опубликовано: 30.09.1980

Авторы: Похорилер, Юдин

МПК: F01D 21/00

Метки: паротурбинной, принудительного, расхолаживания, установки

...в сторону относительного удлинения, величина которого постепенно растет, приближаясь к верхней границе + 8 1 интервала. Это определяет возможность прекращения подачи пара на концевые уплотнения цилиндров, так как ее необходимость . обусловлейа стремлением предотвратить значительнбе относительное укорочение ротора по сравнению с корпу,сом. Как только величина относительного перемещения превысит нижнюю границу - 8 "3, подачу уплотняющего пара на концевые уплотнения прекращают.. Расход воздуха в камеры фланцевых соединений постепенно увеличивают, при этом величина относительного перемещения ротора продолжает изменяться в сторону удлинения,. При приближении величины относительного перемещения ротора к верхней границе+о"( (и конце этапа...

Номер патента: 767375

Опубликовано: 30.09.1980

Авторы: Волынский, Карлинер, Панов, Проскуркин

МПК: F01D 21/00

Метки: закрытия, клапана, линии, обратного, отбора, пара, принудительного, турбины

...выполняться автоматически,Укаэанное устройство является ближайшим к данному по технической сущности и достигаемому результату.Недостатком этого известного устройства следует считать сложность его конструкции при использовании устройства для повышения приемистости тур бины, Чтобы устройство могло удержать клапан в закрытом состоянии, несмотря на действие перепада давления пара в сторону открытия, необходимо767375 формула изобретения 20 Составитель Е. Васютовичедактор Л. Гольдина Техред Е.Гаврылешко: Корректор О, Билак Подпис ираж 583 Эаказ 7160/29 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж, Раушская наб д. 4/5Проектная,Филиал ППП "Патент", г. Ужгород снабдить устройство пружиной, которая имеет...

Номер патента: 767376

Опубликовано: 30.09.1980

Авторы: Зеленин, Сокольская

МПК: F01D 25/18

Метки: маслоснабжения

...в баке 1 с изолированной газовоздушной полостью 10 фиг. 1, 2).Линия рециркуляции 11 с газоохладителем 12 включена между газовоэдушной полостью 10 и камерой смешения 8 (фиг. 1). Система может быть снабжена циклоном 13 с нижним концом 14 и с впускным патрубком 15 (фиг, 2). В системе с циклоном предусмотрен газо- нагреватель 16, включенный в линию рециркуляции 11 после газоохладителя 12. Циклон 13 встроен в бак 1, а его нижний конец 14 заглублен под уровень масла в баке 1,При работе системы масло из бака 1 насосом 2 подают через маслоохладитель 3 по напорному маслопроводу 4 в подшипник 5. Отработавшее масло по сливному маслопроводу 6 через гидрозатвор 7 направляют в камеру смешения 8, размещенную в верхней части вертикального участка 9...

Номер патента: 769032

Опубликовано: 07.10.1980

Автор: Лейзерович

МПК: F01D 19/02

Метки: прогрева, ротора, турбины

...в виде двух соединенных параллельно реальных дифференцирующих звеньев 12, Выходы звеньев 12 соединены с входом четвертого сумматора 13,Блок 1 вычисления характерной температуры, изображенный на фиг. 2, выполнен в виде двух параллельно включенных цепей из последовательно соединенных усилителя и инерционного звена 10, причем усилитель 14 одной цепи выполнен в виде сумматора, к инвертному входу которого подключен выход усилителя 15 второй цепи.Выходы инерционных звеньев 10 подключены к входам третьего сумматора 11, Блок 5 вычисления градиента температуры выполнен в виде также двух параллельно включенных цепей из суммирующих звеньев 16 и 17 и усилителей 18 и 19. Прямой и инвертный входы каждого из суммирующих звеньев 16 и 17 подключены...

Номер патента: 769033

Опубликовано: 07.10.1980

Авторы: Израилев, Махутов, Никишков

МПК: F01D 25/00

Метки: ресурса

...а для роторов и зона центральной полости. Трещину выполняют при капитальном ремонте установки, Выполнение и заострение искусственной трещины осуществляют известными методами с использованием резца, фрезы, кислот,Тщательно измеряют размеры трещины, особенно ее радиус. Так как размер радиуса у вершины усталостной трещины составляет 0,01 - 0,03 мм, то радиус искусственной трещины выполняют в пределах 0,03 - 0,1 мм, что соответствует методике испытания образцов с надрезами, Трещину располагают перпендикулярно действию максимальных растягивающих напряжений.Характсрные исходные размеры трещины (глубина, длина, радиус надреза) выбирают на основе слсдующих положений,1. Минимальные размеры исходной трещины не должны быть меньше тех, которые...

Номер патента: 769034

Опубликовано: 07.10.1980

Авторы: Аркадьев, Ингульцов, Косяк, Левин, Линецкий, Меллерович, Сухинин, Холодный

МПК: F01D 25/28

Метки: давления, низкого, паровой, турбины, часть

...свя. заннымп стяжками 16, 17, 18, 19. Анало. гпчно выполнены торцовые стенки крышки 2. Г 1 анелп имеют в сечении форму дугисоотношением стрелки дуги 20 к хорде 2равным 0,03 - 0,15. Все панели стенок уз. лов части низкого давления (см, фиг. 1, 2, 3) имеют вертикальные образующие и расположены выпуклостью наружу. Одна ко данная конструкция допускает и другое, например горизонтальное расположение образующих или выполнение стенок из панелей, имеющих выпуклость внутрь, а также в виде комбинации выпуклых и вог нутых элементов.Наружный корпус 1 ЦНД, переходный патрубок б и конденсатор б во время работы воспринимают своими стенками усилия атмосферного давления С набором вакуума в конденсаторе на стенки начинает действовать равномерное,...

Номер патента: 769035

Опубликовано: 07.10.1980

Авторы: Бессмертный, Захаров, Лагун, Нахман, Пахомов, Симою, Шапиро

МПК: F01D 25/30

Метки: выхлопного, охлаждения, паровой, патрубка, турбины

...низкого давления. Ох лаждение пара и конструктивных элементов выхлопа происходит за счет испарения воды.Недостатком данного способа являетсято, что неиспарившиеся капли воды, по падая на выходные кромки рабочих лопаток турбины, вызывают их эрозию, что может привести к поломкам лопаток и снижает надежность работы турбины.Целью изобретения является повышение 20 надежности турбины путем увеличениядисперсности распыливаемой воды,Для достижения этой цели охлаждающую воду подают в распылительные устройства с температурой не менее чем на 25 30 С превышающей температуру насыщения водяного пара при давлении в выхлопном патрубке. При этом расход охлаждадробление капель до образования тумана вследствие превышения внутренней энергии капель...

Номер патента: 771349

Опубликовано: 15.10.1980

Авторы: Лисов, Москалец, Палиенко

МПК: F01D 19/00

Метки: пуска, судовой, установки, энергетической

...замкнутые контакты 65, подключая 1 о выходной контакт датчика 44 давления пара в сепараторе 42 в цепь управления манипулятора 49 сервомотора 51 в сторону открытия стопорного клапана 53, размыкает размыкающие контакты 25, 31 и 15, отключая пускатель 27 конденсатного насоса 29, пускатель 33 циркуляционного насоса 35 и пускатель 18 котельного циркуляционного насоса 20.При пуске установки в выбранном варианте работы газовая турбина 1 через редук 2 о тор 3 вращает гребной винт 5, Тепло выхлопных газов турбины 1 используется в утилизационном котле 7, вырабатывающем пар для паровой турбины 10, подключенной через редуктор 4 к гребному винту 6: По команде оператора 11 командный блок 12 вклю чает пускатель 17 котельного циркуляционного насоса 19...

Номер патента: 771350

Опубликовано: 15.10.1980

Авторы: Безюков, Кириллов, Наумчик

МПК: F01D 25/32

Метки: влажнопаровой, лопатка, наравляющая, турбины

...канавки 4. Радиальный интервал между канавками 4 уменьшается от корня к периферии лопатки. Каналы 5 и канавки 4 на выпуклой и вогнутой поверхностях канавки расположены в шахматном порядке и соединены между собой дополнительными щелями 7 в стенках 8, расположенными поперек канавок 4,Во время работы турбины на наружной поверхности лопаток интенсивно осаждается влага. Под воздействием аэродинамических сил пленка или струйки жидкости, образовавшиеся из осевшей влаги, двигаются по лопаткам 1 к выходным кромкам, поднимаясь одновременно к периферийным обводам ступени, Так как влагосборные канавки 4 выполнены под углом к направлению движения влаги, то пленка, встретив на своем пути эти канавки, дальнейшее движение к выходным кромкам...

Номер патента: 773299

Опубликовано: 23.10.1980

Авторы: Затуловский, Капелович, Рабенко, Сергеев

МПК: F01D 5/06

Метки: паровой, ротор, теплофикационной, турбины

...теплофикационной турбины, содержащий вал с внутренней расточкой и основными полумуфтами 11 . Однако в указаннои конструкции ротора турбины на режимах с малыми объемными расходами пара, когда потери на трение, вентиляцию и прикорневой отрыв потока в рабочих лопатках превышают мощность, развиваемую турбиной, требуются большие затраты вреМени для демонтажа ротора и замены его гладким валом, точно так же, как и в случае замены гладкого вала облопаченным ротором. На чертеже показана паровая турбина, продольный разрез.Ротор 1 паровой теплофикационной турбины содержит вал 2 с внутренней расточкой 3 и основными полумуфтами 4, внутренний вал 5 и дополнительные полумуфты 6. Вал 5 установлен во внутренней расточке 3 и соединен посредством последних...

Номер патента: 773300

Опубликовано: 23.10.1980

Авторы: Александровский, Антонов, Головач, Маркелов, Попов

МПК: F01D 21/02

Метки: блочной, защиты, паротурбинной, установки

...датчик и задатчик скорости ротора турбины, а ко входу второго - датчик и эадатчик положения одного иэ предохранительных органов турбины.3. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что по крайней мере, один блок обнаружения неисправности выполнен в виде порогового реле, ко входу которого подсоединены датчик и задатчик положения одного из предохранительных органов турбины и датчик отключения генератора от сети, снабженный эадатчиком выдержки времени. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 539151, кл. Г 01 О 21/02, 1974. 2. Авторское свидетельство СССР Р 587264, кл. Г 01 О 21/02, 197 б,773300 О 15 45 50 55 Устройство работает следующим образом.В случае превышения давлениями в...

Номер патента: 775349

Опубликовано: 30.10.1980

Автор: Харицкий

МПК: F01D 11/02

Метки: лабиринтное, паровой, турбины, уплотнение

...уплотнение. 1, Лабиринтное уплотнение паровойтурбины, содержащее корпус, на внутренней поверхности которого выполнены кольцевые проточки с заплечиками,подпружиненные уплотнительные сегментные кольца с выступами, опорныеповерхности которых контактируют сопорными поверхностями заплечиков,о т л и ч а ю щ е е с я тем, что, сцелью повышения надежности, опорныеповерхности выступов и заплечиков состороны высокого давления выполненыконическими, а на противоположной имбоковой поверхности колец выполненыкольцевые канавки,2, уплотнение по п,1, о т л и - ч а ю щ е е с я тем, что, с целью улучшения конструкции, в корпусе выполнены глухие радиальные пазы, а сегментные кольца подпружинены при помощи винтовых пружин сжатия, устансвленных в...

Номер патента: 775350

Опубликовано: 30.10.1980

Автор: Богачук

МПК: F01D 17/14

Метки: аппарата, лопаток, механизм, поворота, соплового, турбины

...направления, в результате чего может про- З 0 исходить эаклинивание подшипника, нарушается геометрия его беговой дорожки и таким образом снижается надежность.Целью изобретения является повышение надежности.Указанная цель достигается тем, что отверстия в обойме выполнены в виде овала, большая ось которого расположена в плоскости вращения.На Фиг. 1 изображен предлагаемый механизм, поперечный разрез; на фиг. 2 - сечение А-А на фиг. 1; на Фиг. 3 - вид по стрелке Б на фиг, 1.Предлагаемый механизм содержит подшипник качения, наружная обойма 1 которого кинематически соединена с цапфами 2 лопаток, а внутренняя обойма 3 - с корпусом 4 соплового аппарата посредством радиальных штифтов 5, установленных в отверстиях 6 и 7 корпуса 4 и обоймы 3....

Номер патента: 775351

Опубликовано: 30.10.1980

Автор: Альбицкий

МПК: F01D 17/26

Метки: отбором, пара, паровой, турбины

...клапанов. Сервомотор 12 соединен с дросселем 13 обратной связи,подключенным к той же импульсной линии 14, что и импульсная камера 9и золотник 15 регулятора скорости 16.Рычажный механизм 3 выполнен так,что при ходе дроссельной шайбы 1 отупора до упора на величину и он 20обеспечивает ход пОДвижНого зОЛотниКа2 относительно окон в буксе 8 от ихполного закрытия до полного открытия,что соответствует такому перемещениюзолотника 6 регулятора давления 7 приработе турбины с включенным отбором,который вызывает ход дросселя 13 относительно неподвижной в это времядроссельной шайбы 1, равный той же. самой величине Ь (показан частныйслучай, когда ход сервомотора 12 равен моду дросселя 13),Посла выключения отбора, котороесводится к установке...

Номер патента: 775352

Опубликовано: 30.10.1980

Автор: Альбицкий

МПК: F01D 17/26

Метки: отборами, пара, паровой, турбины

...изменении электрической нагрузки турбины, работающей с постоянной скоростью, с помощью смешения влево золотника 3 синхронизатора от номинала до холостого хода:размер Ьг увеличится на величину, равную ходу следящего золотника 4 при изменении скорости турбины на неравномерность регулирования, Перекрыша 1, при этом выбирается такой, чтобы при указанном смещении золотника 3 сливное ок- нЕ полости 2 открылось настолько, чтобы при холостом ходе турбины вызвать астатическое смещение золотника 1 к верхнему упору. Золотник 1 астатически сместится потому, что давление в камере под его поршнем все время постоянно, а давление в полости 2 с ростом слива из этой камеры непрерывно падает, так как площадь шайбы 7 на подводе не меняется с ходом...

Номер патента: 775353

Опубликовано: 30.10.1980

Автор: Лейзерович

МПК: F01D 19/02

Метки: паровой, прогрева, ротора, турбины

...и дополнительного интегрирующего звена 8, охваченных обратной связью через сумматор 9, со держит вторую дополнительную цепь,состоящую из последовательно включенных второго дополнительного элемента 14 умножения и второго дополнительного интегрирующего звена 15, охваченных отрицательной обратной связьючерез сумматор 1 б. Обе дополнительные цепи включены параллельно к сумматору 17, выход которого подключен к входу сумматора 11 вместе с выходом интегрирующего звена 3.В схеме Фиг. 2 блок 12 вычисления разности температур образовансумматором 17, к прямому и инвертномувходам которого подключены соответственно вход и выход блока 4 вычисления характерной температуры,В схеме фиг. 1 блок 2 формирования входного сигнала образован сумматором 18,...

Номер патента: 775354

Опубликовано: 30.10.1980

Авторы: Лагун, Нафтулин, Нахман, Семенов, Симою

МПК: F01D 25/30

Метки: выхлопной, паровой, патрубок, турбины

...сеченияпатрубка,- площадь входного сеченияпатрубка,Я - площадь входного сеченияэоны,Г - площадь выходного сеченияэоны.На чертеже схематически изображенвыхлопной патрубок.Выхлопной патрубок, имеющий различные аэродинамические вставки и ребра1, содержащий дополнительную вставку2, образующую зону 3 внутри патрубка,отделенную от остального пространства4 по всей его проточной части. Отде775354 Формула изобретения ленная эона 3 патрубка связывает корневую область 5 рабочих лопаток б ссоответствующей частью 7 выходного сечения патрубка.Вставка 2 отстоит на входе от корневого сечения рабочих лопаток б нарасстоянии, составляющем 20-30 высоты лопатки . Это соотношение определяется величиной эоны корневогоотрыва на режиме с объемным расходом...

Номер патента: 775355

Опубликовано: 30.10.1980

Авторы: Белявский, Зильбер, Поволоцкий, Рыбаков, Шкловский

МПК: F01D 25/30

Метки: выхлопное, паровой, турбины

...обвода беэ использования высокопотенциального энергетического пара и повышается экономичность турбины. Изобретение относится к теплоэнергетике и может быть использовано в паровых турбинах.Известно выхлопное устройство паровой турбины, содержащее осерадиаль ный дийфузор с двухстенным наружным обводом, полость между стенками которого сообщена с источником пара, кольцевые каналы, выполненные во внутренней стенке обвода, и кольцевую 10 влагоудаляющую щель, расположенную эа сопловой решеткой последней ступени 11.Однако в таком выхлопном устройстве при одноярусном потоке пара через 15 осерадиальный диффузор на выпуклой поверхности его наружного обвода, имеющего наибольшую локальную кривизну, происходят интенсивные срывные явления,...

Номер патента: 777243

Опубликовано: 07.11.1980

Авторы: Рохлин, Тильман

МПК: F01D 11/10, F16J 15/54

Метки: вала, турбомашины, уплотнение

...в гребне, а канавка - на торцевой поверхности последнего в зоне взаимодействия с втулкой, причем в каналах установлены фильтры.На чертеже показан поперечный разрез уплотнения,Оно содержит гребень 1, выполненный на валу 2, взаимодействующую с ним подпружиненную втулку 3 и каналы 4, соединяющие полость А высокого давления с кольцевой канавкой 5, Каналы 4 выполнены в гребне 1, а канавки 5 - на торцевой поверхности последнего в зоне взаимодействия с втулкой 3, причем в каналах 4 установлены фильтры 6,Уплотнение работает следующи зом.Когда вал 2 не вращается, втулка 3 прижата к гребню 1, что исключает утечки. Когда вал начинает вращаться, давление рабочего тела на периферии каналов 4 становится больше, чем в полости А, в результате чего...

Номер патента: 777244

Опубликовано: 07.11.1980

Авторы: Бурданов, Эпштейн

МПК: F01D 17/20

Метки: паротурбинной, судовой, установки

...1 переднего хода и турбину 2 заднего хода, датчик 3 ча стоты вращения, электрогидравлпческпйрегулятор 4 частоты вращения, регулирующие клапаны 5 и 6 соответственно переднего и заднего ходов, пост 7 управления, откуда задается требуемая частота враще ния вала гребного винта 8.Для получения сигнала фактической глубины погружения винта имеется датчик 9 давления, а для сравнения сигнала фактической глубины погружения с сигналом за данной глубины - сравнивающий блок 10,При такой схеме способ осуществляетсяследующим образом.Регулятор 4 частоты вращения обеспечивает регулирование паротурбинной установФВе777244 Формула изобретения Составитель А. Калашников Редактор Т. Загребельная Техред И. Пенчко Корректор А. ГалаховаЗаказ 2710/8 Изд.600...

Номер патента: 777245

Опубликовано: 07.11.1980

Авторы: Вессельман, Воронков, Габрийчук, Морозов, Утенков

МПК: F01D 25/08

Метки: изоляция, паровых, тепловая, турбин

...содержащая напыляемый асбоперлитный, экран ирующий, теплоизоляционный и защитный слои (11.Такая изоляция уменьшает тепловые потери и разности температур между верхом 10 и низом корпусов турбин, ио не в достаточной степени снижает уровень шума, исходящего от работающих турбин, что создает неблагоприятные условия для работы эксплуатационного и ремонтного персонала, 15Целью изобретения является снижение шума паровых турбин.Это достигается тем, что поверх напыляемого асбоперлитного слоя уложены разделенный экранирующим слоем теплоизоля ционный слой, а на последнем - последовательно чередующиеся теплоизоляционные и звукоизолирующие слои. При этом звуко- изолирующий слой выполнен из асбоцемента, а экранирующий - из алюминиевой 25 фольги...

Номер патента: 777246

Опубликовано: 07.11.1980

Авторы: Гильмутдинов, Лобзов, Шварцман

МПК: F01D 25/18

Метки: маслоснабжения, турбомашины

...2 с защитным устройством3. Защитное устройство 3 выполнено в видесоединенных по мостовой схеме обратных1 О клапанов 4 - 7, В диагональ мостовой схемы подключен с помощью трубопроводов 8и 9 масляный насос 10 с приводом от турбины 11, Другая диагональ защитного устройства 3 соединена с нагнетающим тру 15 бопроводом 12,Система работает следующим образом.Масло из бака 1 через защитное устройство 3 насосом 10, приводимым турбиной11, направляется в подшипник турбины 11.20 При определенном направлении вращенияпривода насоса 10 - турбины 11 масло подается в турбину 11 через всасывающийтрубопровод 2, обратный клапан 4, трубопровод 8, насос 10, трубопровод 9, обратный клапан 6, нагнетающий трубопровод12, Обратные клапаны 5 и...

Номер патента: 779589

Опубликовано: 15.11.1980

Авторы: Бойцов, Иванов

МПК: F01D 1/04

Метки: осевая, турбомашина

...на подшипниках б и 7 ротор 8, снабженный газо- динамическими уплотнениями 9 и 10 и приводом 11 в виде газовой турбины, размещенной в полости ротора 8. На входе в полость ротора 8 расположен эжектор 12. Подшипники 6 и 7 выполнены газодинамическими и связаны.с активной полостью 13 .эжектора 12, пассивная полость 14 которого подключена к нагнетательному патрубку 3 и газодинамическими уплотнениями 9 и 10, Кроме того, на выходе из полости ротора 8 расположен патрубок 15.Турбомашина работает следующим образом.Сжатый газ, например воздух, подается в активную полость 13 эжектора 12, заставляя вращаться привод 11 (газовую турбину) . Привод 11 вращает ротор 8. При этом откачиваемый гаэ через всасывающий патрубок 2 переносится иэ откачиваемого...

Номер патента: 779590

Опубликовано: 15.11.1980

Авторы: Беляев, Жирицкий, Рублевский

МПК: F01D 5/18

Метки: лопатка, охлаждаемая, турбины

...охлаждения.Указанная цель достигается тем, что каналы в поперечных сечениях пера выполнены зигзагообразными, при Ъ 2чем в каждых двух смежных сеченияхони расположены зеркально относительно средней линии профиля лопатки собразованием зон пересечения, сообщенных между собой.На фиг, 1. показана лопатка, про""дольнйй разрез; на фиг, 2 - сечениеА-А на фиг, 1; на фиг. 3 - сечениеБ-Б на фиг, 2Охлаждаемая лопатка турбины содержит перо 1 с выполненными в нем увходной и выходной кромок 2,3 полостями 4,5 сообщенными зигзагообразнымиохЛажданщйми каналами 6,7, В смежйыхсечениях каналы расположены зеркальноотносительно средней линии профиля.лопатки с образованием зон 8,пересечениясообщенных между собой,При течении охладителя по...

Номер патента: 779591

Опубликовано: 15.11.1980

Авторы: Николаев, Топунов, Черныш

МПК: F01D 5/20

Метки: колесо, рабочее, турбомашины

...цель достигается тем,что каждая прорезь имеет высоту, сос"тавляющую 0,05-0,12 от длины лопатки, площадь выходного сечения 0,0005-0,0035 от площади горла межло-паточного канала и выходной уголмежду ее осью и спинкой лопатки со .стороны выходной кромки, равный 5-45"39 На фиг, 1 дана лопатка, общий вид на фнг, 2 - развертка рабочего колеса на плоскость вращения. Рабочее колесо турбомашины содержит лопатки 1, образующие .межлопаточные каналЫ 2 и имеющие продольную конфузорную прорезь 3 Каждая прорезь 3. имеет высоту )з, составляющую 0,05-0,12 от длины Ь лопатки 1, площадь выходного сечения - 0,0005- 0,0035 от площади горла межлопаточно.- го канала 2 и выходной угол с(.между ее осью и спинкой лопатки 1 со сторо. ны выходной кромки...
