F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 896242

Опубликовано: 07.01.1982

Автор: Рябинин

МПК: F01D 9/02

Метки: лопаток, механизм, направляющих, осевой, поворота, турбомашины

...тем, чтов каждом рычаге выполнен осевой паэ сустановленным в нем с возможностью пе ремешения штоком, связаннымтом. На чертежеизображен механизм поворота направляющих лопаток, продольный разрез.5Механизм поворота содержит рычаги 1жестко закрепленные на цапфах 2 лопаток 3 и шарнирно соединенные с поворотным приводным кольцом 4 с помощью 1 Оштифтов 5. В каждом рычаге 1 выполненосевой паз 6 с установленным в нем свозможностью перемещения штоком 7,связанным со штифтом 5.При работе механизма поворота приводное кольцо 4 поворачивается вокругсвоей оси, при этом штифт 5 движется попо дуговой траектории и поворачивает соединенный с ним шток 7, которьФ с помощью рычага 1 поворачивает лопатку 3.Выдвигая или задвигая шток 7 в паз 6рычага 1,...

Номер патента: 898106

Опубликовано: 15.01.1982

Автор: Тучинский

МПК: F01D 17/26

Метки: вращения, скорости, турбоагрегата

...работает следующим образом,При работе турбоагрегата на уста" Оновившемся режиме управляющийэлемент 1 О находится в равновесномположении (как показано на чертеже),6 фобеспечивая величины давлений рабочей жидкости в полостях 6 и 7, соответствующие неподвижному положению поршня 4 и регулирующего клапана 1, который устанавливает давление рабо" чего тела в магистрали 2 питания турбины, требуемое для поддержания заданной скорости вращения. При откло" ненни скорости вращения в сторону увеличения, например, при снижении нагрузки турбоагрегата, повышенное силовое воздействие центробежного датчика 13 на управляющий элемент 10 отклоняет его, смещая рабочую головку 11 вниз. В результате этого канал 8 сообщается с полостью слива 27,...

Номер патента: 901581

Опубликовано: 30.01.1982

Автор: Попов

МПК: F01D 9/02

Метки: лопатка, направляющая, турбомашины

...сухарейс пазами, контактирующих с оболочкой, и по. воротных кулачко х мпри помощи зубча нных поводками, расположенными всухарей.На чертеже изображена направлякнцаяка, поперечный разрез,Направляющая лопатка содержит упругуюоболочку 1 с размещенным в ней механиз.мом изменения геометрии лопатки. Механизмвыполнен в виде поворотных сухарей 2 и 3с пазами 4 и 5 соответственно, контактирующих с оболочкой 1. Кроме того, механизмсодержит поворотные кулачки 6 и 7, соединенные между собой прн помощи зубчатогозацепления 8 и снабженные поводками 9и 10, расположенными в пазах 4 и 5 сухарей2 и 3 соответственно,Лопапса работает следующим образом,Поворот кулачка 7 осуществляется припомощи регулирующего устройства (не пока.зало), Кулачок 7 входит в...

Номер патента: 901582

Опубликовано: 30.01.1982

Автор: Фефелов

МПК: F01D 17/20

Метки: нечувствительности, системы, турбины

...по отнотпению к ней. Движение сервомотора, если901582 учесть, что его постоянная времени значительнопревышает все постоянные времени элементов,включенных между входом н выходом системы,то время понижения или повышения частотывращения с постоянной скоростью определяетсяуравнениемН(Е) = Ь,Т(е + -- 1),-Иттгде Н(т) - положение сервомотора;Т - постоянная времени сервомотора;- текущее время; 1 ОЬ - коэффициент, характеризующийскорость изменения частоты вращения,Учитывая, что при определении нечувстви.тельности всегда 1)т Т и членом уравнения 5-+/те можно пренебречь, поэтому Н(т) Ь(т - Т),Отсюда видно, что в данных условиях главный сервомотор запаздывает по отношениюк частоте вращения на величину равную егопостоянной времени. 36На чертеже...

Номер патента: 901583

Опубликовано: 30.01.1982

Авторы: Ильин, Маргулис, Руденко

МПК: F01D 21/14

Метки: гидроударов, защиты, паровой, турбины

...паропроводом 2 после водоотделителя 1, линией 15с полостью 1 б над клапаном 9 датчика 7влажности и линией 17 через дроссель 18 слинией 19 кизкого давления. Полость 20 подклапаном 9 датчика 7 влажности соединена 1с атмосферой, Полость 21 над соплом 11соединена линией 22 с паропроводом 2 довоздухоотделителя 1. Полость 23 под соплом11 соединена с линией 19 низкого давления.Между клапаном .9 и пластиной 8 датчикавлажности установлена перегородка 24,Устройство работает следующим образом.Пока острый пар не содержит влаги, ок,выходя из сопла 11 датчика 7 влажйости,"присасьгвает" пластину 8, которая удерживает клапан 9 в закрытом состоянии, Давление пара, поступающего по линии 14 в полость 13 над поршнем 4 "родувочкого меха.низма 3,...

Номер патента: 901584

Опубликовано: 30.01.1982

Автор: Игнатьевский

МПК: F01D 25/32

Метки: двухпоточная, радиально-осевая, турбина

...на боковых поверхностяхгребня выполнены радиальные канавки, 5На чертеже представлена турбина, продольный разрез.Турбина содержит радиальный сопловойаппарат 1 с кольцевым разделителем 2 пото.ков и осевые рабочие лопаточные венцы 3, 1 Омежду которыми расположена камера 4 сразделительным кольцевым гребнем 5 на роторе 6, причем разделитель 2 потоков выполнен полым и сообщен с полостью камеры 4посредством кольцевой щели 7, снабженной 1%боковыми козырьками 8, отогнутыми внутрьполостя разделителя 2, и расположеннойв плоскости гребня 5, на боковых поверхнотях которого выполнены радиальные канавки 9.МПри работе на влажном паре конденсатсепарйруется к поверхности ротора 6 и поддействием центробежных сил обрасываетсяразделительным гребнем 5 через...

Номер патента: 903570

Опубликовано: 07.02.1982

Авторы: Баткис, Коханов, Максимов

МПК: F01D 3/04

Метки: подшипника, разгрузки, турбомашины, упорного

...- повышение надежности разгрузки.Указанная цель достигается тем, в качестве определяющего параметра используют величину прогиба упругих пластин.На чертеже изображен компрессор, продольный разрез.Компрессор содержит корпус 1, в котором установлен ротор 2, имеющий упорный подшипник 3 с колодками 4, установленными на упругих пластинах 5. Компрессор имеет устройство для разгрузки подшипника 3 от осевых усилий, включающее разгрузочный поршень 6 и полость 7, сообщенную с полостью 8 всасывания компрессора посредством линии 9 с регулирую шим клапаном 10. В подшипнике 3 установлен датчик 11, например индуктивный для измерения прогиба упругих пластин 5.Датчик 11 подключен к клапану 1 О.Способ осуществляется следующим об903570 70 Е 7....

Номер патента: 903571

Опубликовано: 07.02.1982

Авторы: Львов, Мичудо, Смирнов

МПК: F01D 5/04

Метки: колесо, рабочее, радиальной, турбомашины

...изготовлении на несущемдиске с малым наружным диаметром одно 1 Овременно основных и укороченных лопаток(в промежутках между основными) межлопаточный канал сокращается настолько,что практически нельзя создать инструмент необходимой жесткости для его обработки.15Наиболее близким по технической сущности и достигаемому эффекту к изобретению является рабочее колесо радиальнойтурбомашины, содержащее несущий и покрывной диски и расположенные между20ними основные и укороченные лопатки,вйполненные соответственно заодно с разноименньили дисками, причем основные лопатки выполнены заодно с покрывным диском, а укороченные - с несущим 2. рукция такого колеса для колес малого диа и лопатками радиал бъемного профилировачасти двойной криви ок исключает...

Номер патента: 903572

Опубликовано: 07.02.1982

Авторы: Киселев, Почуев

МПК: F01D 5/30

Метки: колесо, рабочее, турбомашины

...опорные поверхности замковых соединений у смежных лопаток выполнены с наклоном к оси в противоположные стороны, и лопатки зафиксированы в осевом направлении посредством упоров. выполненных с обеих сторон диска.На фиг. 1 изображено рабочее колесо турбомашины, продольный разрез; на фиг. 2 - схема приложения сил.903572 1 Риг.Е Составитель ЮТехред А. БоикаТираж 536И Государственного кделам изобретений иосква, Ж - 35, РаушсПатент, г. Ужгород итип Редактор М. КелемешЗаказ 66/16 ВНИИПпо113035,лиал ПП Рабочее колесо турбомашины содержит наборный диск, образованный соосными кольцевыми элементами 1 и рабочие лопатки 2, укрепленные по периметру диска замковым соединением типа выступ- впадина. Опорные поверхности 3 замков выполнены с наклоном к оси...

Номер патента: 903573

Опубликовано: 07.02.1982

Авторы: Гольдберг, Городущенко, Дерябин, Корсаков, Смирнова

МПК: F01D 17/20

Метки: винтом, регулируемого, судовым, турбоагрегатом, шага

...11турбоагрегата 5. Компенсация статизмарегулятора 10 при работе установки начастичных нагрузках осуществляется корректором 12 частоты вращения по фактическому шагу винта, Сигнал корректора 12поступает через масштабирующий элемент14 на вход блока 9 управления частотойвращения, корректируя сигнал управленияположением маневрового клапана 11. Врезультате управление шагом винта осуществляется при постоянном значении частоты воащения винта, заданной от рукоят- Ики управления, воздействующей на задатчик 8 частоты вращения.При необходимости изменить значениечастоты вращения винта в зависимостиот условий плавания судна воздействуют 4на задатчик 8 и далее на блок 9 управления, регулятор 10 и маневровый клапан 11 турбоагрегата 5. Одновременно...

Номер патента: 905500

Опубликовано: 15.02.1982

Авторы: Волынский, Гайдис, Карлинер

МПК: F01D 17/26

Метки: паровой, турбины

...и с отсечным золотником 8 сервомотора 9 клапана 10 среднего давления на впуске пара в часть 11 среднего давления. Пар подводится к турбине через главную паровую зад вижку 12 с клапаном 13 на байпасном трубопроводе и стопорный клапан а после части 7 высокого давления ,направляется в промежуточный перегреватель 15 и может байпасироваться помимо части 7 высокого давления через редукционное устройство 16 и помимо части 11 среднего давления через редукционное устройство 17. Клапан 13 управляется сервомотором 18 30 с отсецным золотником 19, который связан линией 20 со вторым регулятором 21 частоты вращения, снабженным эадатчиком 22, Сервомоторы 5 и 9 соединены со своими золотниками 4 и и 8 гидравлическими обратными связями, соответственно 23...

Номер патента: 905501

Опубликовано: 15.02.1982

Авторы: Галимулин, Похорилер, Шкляр

МПК: F01D 19/02

Метки: ротора, состояния, теплового, турбины

...близким к предлагаемому5по технической сущности и достигаемому результату является устройстдля контроля. теплового состояния ротора турбины, содержащее датчик температуры в характерной точке ротора,подключенный к вычислительному бловыполненному в виде, по меньшейтрех сумматоров и трех элементов памяти, и генератор тактовыхимпульсов с выходными переклюцателями. На выходе устройства формируются значения температурных напряжений на обогреваемой поверхности и наповерхности расточки ротора и значение температуры на поверхности расточки 1 Недостаток устройства - сложностго конструкции,Цель изобретения - упрощение конструкции.Эта цель достигается тем, что устройство снабжено задатциком начальных условий, введенным между да чиком и...

Номер патента: 907275

Опубликовано: 23.02.1982

Авторы: Ильин, Липсман, Липсмонов, Маргулис

МПК: F01D 1/04

Метки: парциальная, турбина

...ть.Бель изобретения - повышение экономичности.Указанная цель достигается тем, чтовходы каналов размешены в зоне выхлопасопел каждой группы. а на выходе установлены обратные клапаны.На фиг, 1 показана турбина, продольный разрез; на фиг. 2 - развертка фиг, 1на поверхность вращения,Парциальная турбина содержит сопловой аппарат 1 с группами сопел 2, рабочее колесо 3 и выхлопной диффузор 4,снабженный перегородками 5, размещенными по окружности и раэделяюшими егона отдельные каналы 6. Входы каналов 6размешены в зоне выхлопа 7 сопел 2каждой группы, а на выходе - установлены обратные клапаны 8,орректор Г, Огар Редактор В. Иванов Подписноего комитета СССРий и открытийРаушская набд.4/5 44 Тираж 537 ВГ И ИП И Государс тв енн по делам изобрете...

Номер патента: 907276

Опубликовано: 23.02.1982

Автор: Попов

МПК: F01D 1/06

Метки: турбомашина, центробежная

...позволяет исие в ерхност нергию вихревого движения колеса на пер результатубомашина,с дисками,сборником,которого вступы. Налпользовать тносится к турбостроек центробежной турчасть рабочего11 ель изобретурбомашиныУказанная цОнаружная поверпериФерии выпо меру,изображена турбомашин я турбомашина содержитс дисками 1, установе 2 со сборником 3, наерхности которого выполйные выступы 4, Наружь каждого диска 1 Рабочегоиферии выполнена с кривоР,276 Ф.; мула из о.",;ет е Составитель Ю, АнтиповРедактор Б, Иванова Техред Л, Пекарь Корректор Г. Ога 7 Подписнонного комитета СССРений и открытий 5, Раушская наб д, 4 546/44 Тираж 53 ВНИИПИ Государстве по делам изобре 113035, Москва, Баказ илиал ППП "Патент", г, Укю"ород, ул. Проектная,3линейным скосом 5...

Номер патента: 907277

Опубликовано: 23.02.1982

Авторы: Похорилер, Шкляр

МПК: F01D 19/02

Метки: паровой, прогрева, ротора, турбины

...Ко входам сумматора-усилителя 12 подклочен выход первого умножителя 11 и через третий Функциональый преобразователь 14 - датчик ф 4 давления пара (третий вход блока 8). Блок 9 вычисления характерной разности температур по толщине ротора содержит элемент 15 сравнения, ко40 входам которого подключены датчик 1 температуры пара в характерной точке ротора, выход блока 8 вьчисленыя характерной температуры ротора и выход этого же блока, подключенный через дифференциатор 16 и второй умножитель 17. Второй вход умножителя 17 подключен через четвертый функциональный преобразователь 18 к датчику 4 давления пара.Устройство работает следующим образом.Сигналы от датчиков 2 температуры статора суммируются с весовыми коэффициентами в блоке 6, на...

Номер патента: 907278

Опубликовано: 23.02.1982

Авторы: Батвинов, Гранковский, Хоменко

МПК: F01D 25/16

Метки: опорный, подшипник, скольжения, турбомашины

...канавок 3 внутреннюю поверхностьи выступ 6 на наружной поверхности, ик канавкам 3 подключен источник смазочной жидкости, Выступ 6 входит в паз 7,в котором выполнены каналы 8 и 9.оПодшипник установлен на валу 10турбомашины,При работе турбомашины на пониженных оборотах, когца подъемной силы 35поашипника скольжения недостаточноаля предотвращения контакта вала 10с материалом вкладышей 2, поворотныевтулки 5 повернуты так, что создают дополнительную подъемную силу за счеттого, что нижняя часть внутренней поверхности поворотных втулок 5 находитсяна оаном уровне с нижней частью внутренней поверхности вкладышей 2.3 90При повышении оборотоь ."уу 5 поворачивают таким образом, что внутренние поверхности втулок 5 располагаются в нижней части...

Номер патента: 909232

Опубликовано: 28.02.1982

Автор: Попов

МПК: F01D 5/04

Метки: колесо, рабочее, турбомашины, центробежной

...во внимание при экспертиз1. Авторское свидетельство СССР343077, кл. Г 04 Р 29/28, 1972. Изобретени ястроению.Известно рабочее колесо центробежной турбомашины, содержащее основной диск с лопатками и покрывной диск, входной участок которого имеет с наружной стороны кольцевые ступенчатые выступы 11.Недостатком известного колеса является повышенная трудоемкость изготовления.Цель изобретения - упрощение изготовления рабочего колеса.Указанная цель достигается тем, что с внутренней стороны покрывного диска выполнены кольцевые ступенчатые выемки с поверхностью, эквидистантной поверхности выступов.На чертеже изображен продольный разрез предлагаемого колеса.Рабочее колесо центробежной турбомашины содержит основной диск 1 с лопатками 2 и покрывной...

Номер патента: 909234

Опубликовано: 28.02.1982

Авторы: Кацнельсон, Похорилер, Шкляр

МПК: F01D 19/02

Метки: ротора, состояния, теплового, турбины

...умножителя 9. Блок 3 выполнен в виде второго сумматора, входы которого соединены с выходами интегрирующих звеньев 10 - 12 блока 2, а выход - со входом блока 4.Устройство работает следующим образом,В элемент сравнения 5 от датчика 6 температуры пара поступает сигнал-аналог текущего значения температуры пара, омывающего ротор, и сигнал, пропорциональный произведению производной по времени средней температуры ротора на величину, обратную критерию Био. Алгебраическое суммирование этих величин дает на выходе элемента 5 сравнения сигнал-аналог значения температуры обогреваемой поверхности ротора, Этот сигнал подается на показывающий прибор, или импульс по этому сигналу используется при автоматическом регулировании, Одновременно сигнал-аналог...

Номер патента: 909235

Опубликовано: 28.02.1982

Авторы: Гуторов, Мосеев, Тугов

МПК: F01D 25/10

Метки: паровой, прогрева, турбины

...при включении его в работу обеспечить распределе а ние температур на внутренней поверхности 7 ротора 1 аналогичное распределению температур на его наружной поверхности 19, начиная с сечения крепления первого рабочего диска 2 она уменьшается, причем в сечениях крепления рабочих дисков 2 выделяемая мощность больше, чем на участках между ними. Такое распределение мощности электрического нагревателя 9 достигается изменением их электрического сопротивления по длине ротора 1, ъоВ период пуска, останова и простоя турбины в резерве, когда прогрев и охлаждение ротора 1 и статора 1 различны, для уменьшения разности температур по толщине стенки ротора 1, а,следовательно, и возникающих в нем термических напряжений, а также для уменьшения...

Номер патента: 786430

Опубликовано: 30.03.1982

Авторы: Богачев, Вишняков, Муратов, Рыбин, Саранцев, Сурин, Филаретов

МПК: F01D 21/02

Метки: автомат, безопасности, турбомашины

...пружины возврата 22 и 23, а полость 24 мембраны 12 соединена с атмосферой.Автомат безопасности работает следующим образом.При нормальной работе турбины тарельчатая пружина 1 выгнута вправо, соп. ло 21 открыто, В магистралях 9, 10., 20 за счет отсоса воздуха паровым эжектором 6 создается разряжение, величина которого зависит от открытия сопла 21, через которое подсасывается воздух из атмосферы, Когда тарельчатая пружина 1 находится в правом положении, соило 21 открыто на максимальную величину, вследствие чего разряжение в полости 11 будет минимальным, сила пружины 23, действующая на мембрану 12, будет больше еилы, возникающей от перепада давлений на мембране и действующей на нее вверх. При этом защелка 14 находится в зацеплении с...

Номер патента: 918451

Опубликовано: 07.04.1982

Авторы: Логинов, Сухова, Сысоева

МПК: F01D 11/10

Метки: концевых, потоками, турбины, уплотнениях

...принципиальная схема устройства для управления потоками в концевых уплотнениях, с помощью которого реализуется предлагаемый способ.Предпоследние камеры 1 концевых уплотнений цилиндров 2 и 3 высокого и низкого давления (ЦВД и ЦНД) турбины трубопроводами 4 подвода уплотняющего пара подключены к коллектору 5 избыточного давления, который трубопрово; дами 6 и 7 сообщен с внешним источни ком пара и конденсатором (на чертеже не показаны). На трубопроводах 6 и 7 установлены клапаны 8 и 9 подачи пара от внешнего источника и сброса пара в конденсатор, связанные с регулятором 10 давления пара. Последние камеры 11 концевых уплотнений трубопроводами 12 отсоса паровоэдушной смеси подключены к вакуумному коллектору 13, сообщенному с...

Номер патента: 918452

Опубликовано: 07.04.1982

Авторы: Глазов, Григорьев, Пинский

МПК: F01D 17/24

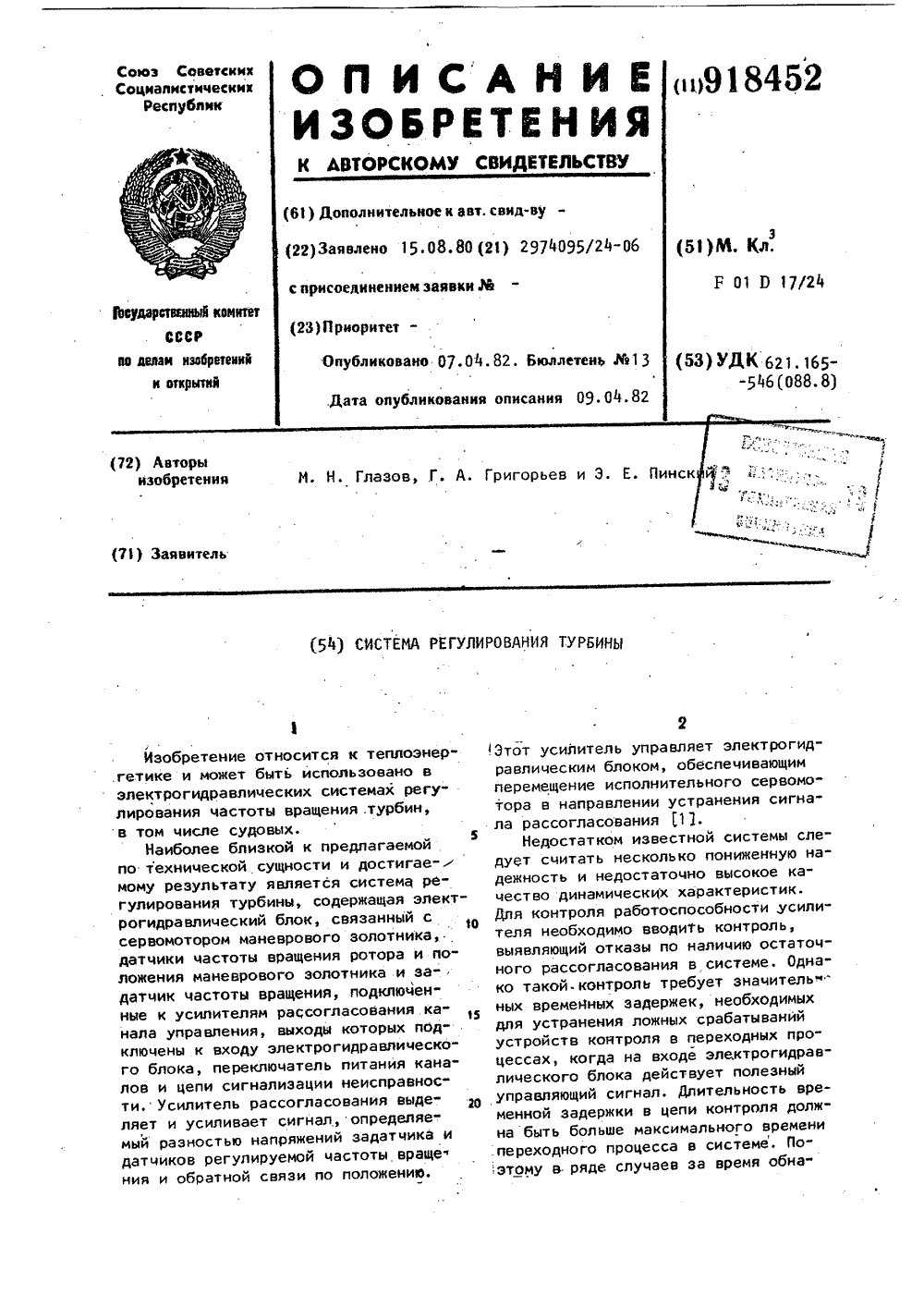

Метки: турбины

...который переключает питание От на резервный канал по сигналу на выходе порогового элемента 13 ос52 8свидетельствующий о неисправности основного канала управления. Этот сигнал используется как для индикации отказа, так и для ввода резервного канала. С этой целью выходной сигнал порогового элемента 13 подается на переключатель 16, который переключает питание с основного канала иа резервный, При этом выходной сигнал резервного канала 17 через электро- гидравлический блок 3 воздействует на сервомотор маневрового золотника, обеспечивая обработку рассогласования.Аналогичным образом происходит выявление неисправности канала 2 и при возникновении отказов в других его звеньях, например в усилителе 10. Действительно, при отказе этого усилителя и...

Номер патента: 918453

Опубликовано: 07.04.1982

Авторы: Глазер, Лыско

МПК: F01D 17/26

Метки: величины, нечувствительности, системы, турбины

...разности перепадов давлений рабочей жидкости .на поршне сервомотора, положение сервомотора при перемеще, нии его в сторону открытия и закрытия на холостом ходу; на фиг. 3 - то30 же, под нагрузкой; на фиг. 4 - характеристика перепада на поршне сервомотора, управляющий сигнал на входе в сервомотор.При работе турбины на холостом ходуснимают статическую характеристику при уменьшении и увеличении расхода пара в турбину (фиг.1), из которой по разнос-ти частот ратора Г (отнесенных к степени неравномерности системы регулирования ) при уменьшении (кривая 1) иувеличении (кривая 2) для одинаковых положений Н главного сервомотора определяют степень нечувствительности 3 на холостом ходу. Измеряют разности 43 р и рк перепадов давлений...

Номер патента: 920236

Опубликовано: 15.04.1982

Авторы: Авруцкий, Гуторов, Трубилов

МПК: F01D 11/14

Метки: лабиринтное, лопаток, надбандажное, паровой, рабочих, турбины, уплотнение

...промежуточное тело 6 и/или участок 12 статора 9 над конической поверхностью 11- с выемкой (полостью) 13, образующая 14 которой является плавным продолжением образующей конической поверхности 11. Сегменты 2 снабжены ребрами 15 жесткими. Выемка 13 может быть сообщена с каналом, выполненным в нижней части статора 9, к.920236 Формула изобретения 2. 3которому подключен трубопровод с запорной арматурой для обеспечения возможности отвода твердых частиц из выемки 13 в процессе эксплуатации (канал, трубопровод и арматура не оказаны).Упло чение работает следуюцгим образом. 5 В пр цессе первого пуска после текущего или капитального ремонта, а также в процессе эксплуатации из-за коррозии труб котла в проточную часть турбины паром вносятся твердые...

Номер патента: 920237

Опубликовано: 15.04.1982

Авторы: Зайцев, Мышинский, Паутов, Сергеев, Чехович

МПК: F01D 21/00

Метки: вала, вертикального, вращения, защиты, лопаточной, реверсивного

...поворота располоулярно радиусу в плоскости схематически показано уститы от реверсивного вращего вала лопаточной машины,рез. Устройство.для защиты от реверсивного вращения вертикального вала лопаточной машины содержит неподвижное храповое колесо 1 и поворотные стопорные элементы, выполненные в вйде центробежных грузов 2, оси 3 поворота которых расположены перпендикулярно радиусу в плоскости вращения вала 4, на фланце 5. Грузы 2 имеют зубья 6.Устройство работает следующим образом, При остановленной лопаточной машине центробежные грузы 2 находятся под действием силы тяжести в нижнем положении, йри этом их зубья 6 находятся в зацеплении с неподвижным храповым колесом 1, препятствующим вращению вала 4.Во время однонаправленного вращения...

Номер патента: 920238

Опубликовано: 15.04.1982

Авторы: Бакурадзе, Вирченко, Герцберг, Зарубин, Кантемир, Наабер, Нишневич, Порфирьев, Сафонов, Томков

МПК: F01D 25/28

Метки: давления, низкого, паровой, турбины, цилиндр

...взаимозацепляющихся элементов фундамента 12, наружного корпуса и внутреннего корпуса, Узлы 16 центрируют наружный и внутренний корпусы от поперечного горизонтального смещения относительно средней оси статора. Узел 17, расположенный. посредине между узлами 16, центрирует эти корпусы от продольного смещения, т.е. является фикспунктом цилиндра низкого давления. Трубы соединяют внутренние полости углублений (обтекателей) 9 с пространством над нижней частью 2 наружного корпуса.При работе турбины пар срабатывает в ступенях части низкого давления, расположенных во внутреннем корпусе и выходит через выхлопные диффузоры 10 в пространство, ограниченное стенками наружного корпуса и далее - в конденсаторы 3.При обтекании паром все узлы и элементы...

Номер патента: 658994

Опубликовано: 15.04.1982

Авторы: Богорадовский, Бурдин, Кринский, Кузнецов

МПК: F01D 5/08

Метки: газовой, опора, ротора, турбины

...полости 13 экраном 14, имеющим форму тела вращения. Калиброванная щель 15 образована между экраном 14 и ротором 16 турбины. Полость 13 соединена с атмосферой, между масляным уплотнением 6 и корпусом 2 имеются зазоры 17. В корпусе 2 выполнены калиброванные отверстия 18, сообщающие полость 12 с каналами 4 подвода воздуха.Воздух, поступающий по трубопроводу 8, распределяется в каналах 5 по каналам 4 и, охлаждая корпус 2, попадает через каналы 11 в камеры 10 масляного уплотнения 6. Из камер 10 воздух через радиальные зазоры 17 поступает внутрь корпуса 2, а также выходит наружу в полость 12. Из полости 12 воздух через калиброванную щель 15 и полость 13 выхоСоставитель С. Решедьк Корректор С. Файн Техре еичко охфельд Редакт Тираж 537...

Номер патента: 922293

Опубликовано: 23.04.1982

Авторы: Волынский, Ицковский, Форштадт

МПК: F01D 21/14

Метки: паровой, предохранительное, сбросное, турбины

...отвода конденсата подключена между конденсатором 2 и конденсатным насосом 5.Для обеспечения разгрузки клапана 6 от давления пара в пароотводящей камере 1 О диаметр упругой тарели 12 выполнен равным посадочному диаметру чашки 8 клапана 6. Для упрощения технологичности упругая тарель может быть выполнена в виде под"пружиненного диска. Предохранительное сбросное устрой"ство работает следующим образом. При давлении в трубопроводе 4 отбора пара (камере отбора) ниже давления срабатывания клапана 6 чашка 8 прижата к седлу 9, а уплотняющий поясок 13 упругой тарели 12 прижат к дополнительному седлу 14. За счетупругости тарели 12 осуществляетсяодновременное уплотнение как на поса"роцной поверхности чашки 8 и седла 9,так и на посадочной...

Номер патента: 924413

Опубликовано: 30.04.1982

Авторы: Гриценко, Клочко, Мирный

МПК: F01D 21/00

Метки: останова, турбомашины

...энакопостоянным магнитным полем.Способ осуществляют следующим образом. В качестве смазывающей среды используют в опорах ферромагнитную жидкость, состоящую иэ суспензии мел О кодисперсного магнитного порошка вмасле. При отсутствии необходимостиостанова магнитное поле между валомротора и опорой отсутствует и магнитное поле не воздействует на ферромагнитную жидкость. Для осуществленияостанова.отключают нагрузку, йрекращают подачу рабочего тела и включают знакопостоянное магнитное поле.Под Воздействием знакопостоянного 20 магнитного поля крупицы мелкодисперсного магнитного порошка в ферромагнитной жидкости ориентируются вдольсиловых линий магнитного поля исцепляются, что приводит к увеличению вязкости смазывающей среды исозданию...

Номер патента: 926330

Опубликовано: 07.05.1982

Авторы: Гагарин, Горячевский, Малышев, Михайлов, Рябцев, Третьяков, Шапиро, Эфрос

МПК: F01D 17/00

Метки: паровой, работы, турбины

...Искольский С.ДЯОИодернизация и реконструкция паровыхтурбин. Л "Энергия", 1968, с,9596 прототип). 3 92633Технологические операции при осуществленииспособа производятся в следующем порядке,Открывают полностью регулирующий орган 8 низкого давления и закрытием задвижки 15 отключают тепловой потребитель 17, Воздействуя на регу" лирующие клапаны 6 высокого давления, устанавливают расход пара в ЧВД 1, обеспечивающий выработку электрической энергии генератором М и необходимый для теплового потребителя 16. Затем открывают задвижки 10 на байпасном трубопроводе 9 и полностью закрывают регулирующие кла паны 7 среднего. давления, Воздействуя на задвижки 10 на байпасном трубопроводе 9, устанавливают необходимый расход пара в ЧСД 2, который...
