F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 241607

Опубликовано: 01.01.1969

Авторы: Караваев, Руднев

МПК: F01D 5/32

Метки: замок, лопатки, шарнирный

...вс цыбвд выполнен соединяю лопаток 1 ламп. про- азмедискедискости то, с паток, д неИзвестны шарнирные замки лопаток, например, для рабочего колеса осевого компрессора, с проушинами в корневой части лопатки, размещенными в соответствующих пазах в диске ротора, и осью, соединяющей лопатку с диском и расположенной под углом к плоскости вращения колеса,Предлагаемый шарнирный замок лопатки отличается от известных тем, что оси смежных лопаток расположены под неодинаковыми углами, При этом углы установки профильной части смежных лопаток не отличаются друг от друга. Такое выполнение шарнирного замка позволяет уменьшить автоколебания лопаток.На чертеже показан описываемый замок, разрез.Корневая часть лопатки имеет полку 1 с двумя проушинами,...

Номер патента: 241824

Опубликовано: 01.01.1969

Авторы: Иванова, Крышев, Ширков

МПК: F01D 9/02

Метки: аппарат, направляющий, ступеней, турбинных

...с кольцевыми разделительными стенками 3 дает возможность получить в межвенцовом зазоре ступени оптимальное направление линий тока и снизить потери от уменьшения срывов потока на входном участке направляющего аппарата. Для разделительных стенок 3 спрямляющей решетки 4 и несущих ребер 5 применяются совершенные в аэродинамическом отношении профили. Кривизна средних линий про филей разделительных стенок вблизи их входных кромок должна быть минимальная. Относительный шаг спрямляющей решетки 0,9 - 1,1.Входные кромки несущих ребер располагаются на возможно большем расстоянии от вход ных сечений диффузорных каналов, образованных разделительными стенками. Углы установки профилей несущих ребер определяются условиями на входе в ступень и...

Номер патента: 242927

Опубликовано: 01.01.1969

Авторы: Лукь, Шильман

МПК: F01D 11/06, F16J 15/42

Метки: вала, уплотнение

...представлено предложенное уплотнение в разрезе.1-1 а валу 1 турбоагрещенный в камере 2 игидравлический затвор.Во время остановки и пуска агрегата, когда давление жидкости (масла) мало, вал уплотняется торцовым подпружиненным графитовым сальником 4. При больших оборотах вследствие увеличения давления масла графитовый сальник отжимается от своего седла 5, и вал уплотняется гидравлическим затвором. Сильфоны б и 7 отделяют камеру от полости сальника. Пространство внутри сильфонов заполнено маслом, которое передае ление из камеры на корпус 8 сальника Для разгрузки сильфонов от высоког ления, возникающего при больших об 5 турбоагрегата, на линии подачи масла меры в сильфоны установлен дроссе вентиль 9, регулируемый вручную,В стенке камеры...

Номер патента: 243323

Опубликовано: 01.01.1969

Авторы: Арсеньев, Васильев, Кириллов, Кугушев, Ошеров, Фельдштейн

МПК: F01D 9/02

Метки: 243323

...проточной части турбины и их входных устройств,Известны входные устройства двухпоточныхгазовых турбин, содержащие корпус с узломподвода рабочего тела и охлаждающего пара.Узел подвода в этих устройствах выполнен ввиде центростремительной турбины с полымилопагками, внутри которых протекает охлаждающий пар,Особенность предлагаемого устройства заключается в том, что узел выполнен в видегазовой улитки с встроенной в нее паровойкоробкой. Для предотвращения термическихдеформаций газовая улитка закреплена вкорпусе, а,паровая улитка - в газовой коробке с помощью цилиндрических патрубков суплотнительными кольцами. Это позволяетповысить герметичность устройства.На чертеже схематически изображено предлагаемое входное устройство,Газ, нагретый до...

Номер патента: 243324

Опубликовано: 01.01.1969

Автор: Петухов

МПК: F01D 9/02

Метки: лопатка, сопловая, турбомашины

...2, в3 для охлажде едмет изобретения Сопловая 5 газовой ту палов охла жень и тон тем, что, с пути движ 0 ме по охла полнены впубликовано 05,7,1969, БюллетеньПредлагаемая сопловая лопатка используется в газ отур б остр оении.Известны сопловые лопатки турбомашины с герметичной системой каналов охлаждения, содержащие несущий стержень и тонкостенную оболочку, у которых охлаждающие каналы выполнены между стержнем и оболочкой,Однако разбивка каналов охлаждения в этих лопатках на группы с отдельной продувкой охлаждающей среды по каждой группе каналов для получения равномерного температурного поля по профилю вследствие термических удлинений оболочки вызывает перетечки охлаждающей среды между группами каналов, что приводит к неравномерному...

Номер патента: 243325

Опубликовано: 01.01.1969

Автор: Капустин

МПК: F01D 5/18

Метки: дискатурбины, охлаждения, струйного

...нагретой рабочих лопаток 5. лажуглом иска. лах воз- амковой ид енного устройсттановлены по,ди вращения дисть эффективност ю предложсопла ус плоскост т повыси яв- лом ох дмет изобретен струйного охлаждения нное в виде сопл, от целью повышения эфф я, сопла установлены к плоскости вращения диска ичаю- ективод угдиска,ставлено описываемое у Устроиство для 0 турбины, выполне щееся тем, что, с ности охлаждени лом а = 15 - 30езе.охлаждения диска 1 из об здуха камеры сгорания опоре подшипника 8 пос асти гпо пает Известны усдения дисковсопл.Особенностьляется то, чтоа=15 - 30 кЭто позволял а ждения.На чертежеройство в разрВоздух длявторичного воотверстиям в ПОПИСАН И ИЗОБРЕТЕН И К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено...

Номер патента: 243335

Опубликовано: 01.01.1969

Автор: Зильберман

МПК: F01D 17/20

Метки: газотурбинной, двух, работающей, установки

...основного и резервного видов топлива с помощью кулачкового вала 4 непосредственноили через вспомогательные сер воусилители(в данном случае непосредственно).При открытии клапана 3 резервного топлио ва сервомотором 1 кулачок, управляющийклапаном 2 основного топлива, поворачивается к ролику его рычага круговым участкомпрофиля, и сервомотор 1 перестает воздействовать на клапан 2.1 Чеханизм переключения содеприводимый, например, электронасаженным на него кулачкамичок 6 управляет положением ккулачок 7 перемещает рычаг обратной связи О сервомотора 1.243335 П. Курилко 1Комитетапри СМосква,О Подписное зобретений и открытий в СССР Тираж 4 по делам вете Министр Центр, пр. С д Типография, пр. Сапунова,При,переключении газотурбинной...

Номер патента: 243337

Опубликовано: 01.01.1969

Авторы: Гутыр, Минак, Северов

МПК: F01D 5/32

Метки: диском, замок, колеса, лопаток, рабочего, соединения, турбомашины

...лучших конструкцийелочный замок, обеспечивающий пвысокую надежность соединения имонтажа лопаток при минимальныхооода диска.Описываемый замок отличается от извест ных тем, что межпазовые выступы выполнень по дуге окружности, центр которой лежит в плоскости, проходящей через ось симметрии поперечного сечения диска.Такое выполнение замка позволяет упро стить технологию обработки пазов в многодис ковых цельнокованных ротораНа чертеже представлен пм ок в р а зрезе. Лопатка соединяетсяки хвостовика лопаткипрофиль, в паз такогоный в диске.Поверхность, по коти лопатки, получаетсяния елочного профилярадиусом Я. с диском путем заводимеющего елочный же профиля, выполненои сопрягаются диск результате перемеще о дуге окружности с является рочность,...

Номер патента: 243340

Опубликовано: 01.01.1969

Автор: Якубов

МПК: F01D 5/18

Метки: венец, газовой, охлаждаемой, турбины

...соседним лоре боой. сечениям кольцо 8, помимо р между с дмет изобретен и Венец опатками,Ь-образньчто, с целрукции роразъема,0 сварены оными по о урбиные изогнощийсяварной кизонталоробчатьраспол с лоутых тем, онсгьного ми и жен. Известны венцы охлаждаемой газовой турбины с лопатками, выполненными в виде изогнутых 11-образных патрубков.Особенность предлагаемого венца заключается в том, что патрубки выполнены коробчатыми и сварены один с другим стенками, расположенными по оси симметрии.Такое выполнение венца позволяет изгото. вить цельносваренную конструкцию ротора и корпуса без горизонтального разъема,На,фиг. 1 показан предлагаемый венец турбины, общий вид; на фиг. 2 - то жевид сбоку; на фиг. 3 - разрез по А - Л на фиг. 2,Внутренняяи...

Номер патента: 244024

Опубликовано: 01.01.1969

Авторы: Вин, Рахманов, Трофимов, Шаров

МПК: F01D 25/16, F16C 17/04

Метки: осевой, подшипник, упорный

...выточки та 3. При этом скоростью, меньш В случае же, ког10 по стрелке Б, то ного кольца 4 ко 3 и торцом упорн двигатеые поди подочим ваальзывание В случае во оженного к ке А, торцо ьца 4 прих 7 в корпусе кольцо вра ей скорости да осевое ус рцовые повнтактируют ой шайбы 5. ется от элеменоженных соединемасляно. 5 мет изобретения н на рабочем валу 1 и содерно закрепленную втулку 2 с бе стороны бурта установлены дно вращающиеся на втулке 2.шайба 5 закреплена на торце вой зазор в подшипнике опреной выточки 7 в корпусе 6 и ц 4 и бурта 3.турбокомпрессора втулка 2,е с валом 1, увлекает во вракение кольца 4. При вращении Осевой упо боком прессор реннего сгора 20 и подвижные чим валом эл с целью повь элементы вып женных меж 25 и соединены...

Номер патента: 245140

Опубликовано: 01.01.1969

Авторы: Кибальник, Киперман, Клейн, Копелевич, Леках, Соловей

МПК: F01D 21/16

Метки: парав, подвода, прекращения, турбину

...втулка соединена со штоком 13, проходящим в сверлении вала.Вторым своим концом шток соединен с поршнем 14 сервомотора, в рабочую полость которого подводится через масляный выключатель масло ьз системы смазки. Ролики рычагов 15 опираются на профильную часть кулачков.При нормальной работе турбины крутящий момент о; привода передается на вал 4 и через насаженный на цапфу 5 подшипник б - на втулку 1. При этом кулачки 2 и 3 находятся под роликами рычагов 15 и, поворачиваясь вместе с втулкой 1, изменяют положение регулирующих клапанов 1 б. При срабатывании защитных устройств турбины масло из рабочей полости сервомотора сливается через масляный выключатель, и поршень 14 вместе со штоком 13 под действием пружины 17 перемещается вправо. При...

Номер патента: 245198

Опубликовано: 01.01.1969

Авторы: Ахундов, Белорусский, Вирковский

МПК: F01D 17/00, F01K 7/24, F03B 15/00 ...

Метки: нагрузок, распределения, тепловых, теплоэлектроцентрали, электрических

...нарушении равенства этих давлений на ЗО выходе регулятора появляется импульс прибавить Р или убавить Р, в зависимости оттого, какая из величин будет больше. Импульс прибавить Р или убавить Р через распределитель попадает на исполнительный блок 6 тепловой нагрузки одной из турбин. Исполнительный блок в свою очередь будет воздействовать через ограничитель скорости нагрузки 7 на регулирующие органы части низкого давления турбины 8, пока требуемое давление в отборе не станет равным действительному.Распределитель, кроме выбора турбин, имеющих наибольший и наименьший относительный прирост расхода топлива, проверяет выполнение условий оптимального распределения,При достижении турбиной предельной нагрузки блок ограничений 9 подает сигнал на...

Номер патента: 245497

Опубликовано: 01.01.1969

МПК: F01D 5/18

Метки: 245497

...иля г)стивами 4,11 ластины 4 изменяют аиравление теченияохлажда)ощего воздуха ня 90 и тем самымпрерывают ирастание теплового пограничного слоя, отсекая уистки с недопуспмо низкими значениями местных коэффициентов теплоотдачи, Регулируя расход воздуха, подаваемого на каждый охля)кдаемый участок профиля, можно добиться равномерного охлаждения области входной кромки, корьпца и 30 стенки лопатки, а применение струнного истечения увеличивает эффективность процесса охлаждения. Кроме того, поворот потока охлаждающего воздуха перед отсека ющими пластинами, создавая зоны повышеинои турбулентности, также сносооствует интенси 11)икяции теплообмеиа.От ка)кдого охлаждаемого участка профиля воздух отводится во внутреншо)о полость 5 секционной...

Номер патента: 247726

Опубликовано: 01.01.1969

Автор: Якопсон

МПК: F01D 5/32

Метки: крепления, лопатки, рабочей, турбомашины

...а чертеже изображено устройство для крепления рабочей лопатки турбомашин.Рабочая лопатка 1 устанавливается в гнездо обода диска 2.Для фиксации лопатки от разворота на ее хвосте предусмотрена лыска 3. Обод диска имеет коническую поверхность 4, в которую устанавливается разрезное коническое кольцо 5 с центровкой внутреннего диаметра кольца по бурту 6 тела диска. 20Принцип работы предлагаемого устройства заключается в следующем. При вращении ротора под действием центробежных сил кольцо 5, перемещаясь по конической поверхности 4 диска 2, выбирает зазор между лыской 8 и плоскостью кольца. При дальнейшем повышении оборотов кольцо б заклинивается между конической поверхностью 4 диска 2 и лыской 3 хвоста лопатки 1, обеспечивая надежную...

Номер патента: 248706

Опубликовано: 01.01.1969

Авторы: Веллер, Всесоюзный, Дзержинского, Лыско

МПК: F01D 17/26

Метки: паровой, турбины

...насосов. Целесообразно,при расчете объема резервной емкости исходить из необходимости снабжения системы рабочей жидкостью в течение времени допустимого перерыва пит. е. примерно 30 - 60 сек.Надежность предлагаемой схемы резервирования во многом обеспечивается использо ванием источника энергии, имеющегося в термодинамическом цикле турбоустановки, причем давление в этом источнике во время работы резервной схемы не меняется или меняется мало во всех аварийных ситуациях.10 На чертеже изображена предлагаемая система регулирования паровой трубины на питательной воде и конденсате. Она работает следующим образом. Питательные насосы 1 подают питательную воду через фильтры 2 и 15 обратный клапан 3 в отсечной золотник 4 главного сервомотора 5,...

Номер патента: 248708

Опубликовано: 01.01.1969

Авторы: Котлотурбинный, Крышев, Проектно, Центральный, Ширков

МПК: F01D 5/14

Метки: агшпо, вйблйогеяд, изменяемым, лопатка, профилемщ, шческая

...профильного элемента и шарнирно укрепленной на оси ее входной части гибкой пластины, имеющей ползунковое соединение с неподвижным элементом и механизм поворота.Такое выполнение исключает срыв потока на различных режимах работы турбины,Предлагаемая лопатка может иметь одну подвижную, гибкую (вогнутую или выпуклую) боковую стенку профильной части. Путем скручивания и перемещения этой гибкой стенки при помощи специального поворотного механизма осуществляется изменение толщины и кривизны профиля лопатки. Это позволяет подстроить лопатку, главным образом ее входную часть, в соответствии с утлом натекания потока и, таким образом, не допустить больших отклонений углов атаки от оптимальных. Это дает возможность уменьшить профильные...

Номер патента: 248709

Опубликовано: 01.01.1969

Авторы: Аркадьев, Линецкий, Холодный

МПК: F01D 9/02

Метки: коробка, сопловая

...сопловую коробку, причем паровпускные патрубки каждого венца разнесены в осевом направлении, что увеличивает размеры цилиндра,предлагаемая коробка отличается от известных тем, что,сопловые аппараты размещены в одной коробке, разделенной волнообразной перегородкой на полости, подключенные к соответствующим патрубкам для обеспечения полного подвода пара к рабочим лопаткам,одного потока.Это повышает надежность работы регулирующей ступени и уменьшает осевые размеры цилиндра.На чертеже изображена сопловая коробка.Принципиальная схема предлагаемой сопловой коробки предусматривает три группы сопл, обеспечивающих последовательное открывание соответст ходного сечения,со Сопловая коробк сти волнообразной 5 приварены две гор входят...

Номер патента: 248710

Опубликовано: 01.01.1969

Автор: Гродский

МПК: F01D 9/02

Метки: vcnn, диафрагма, турбомашинц

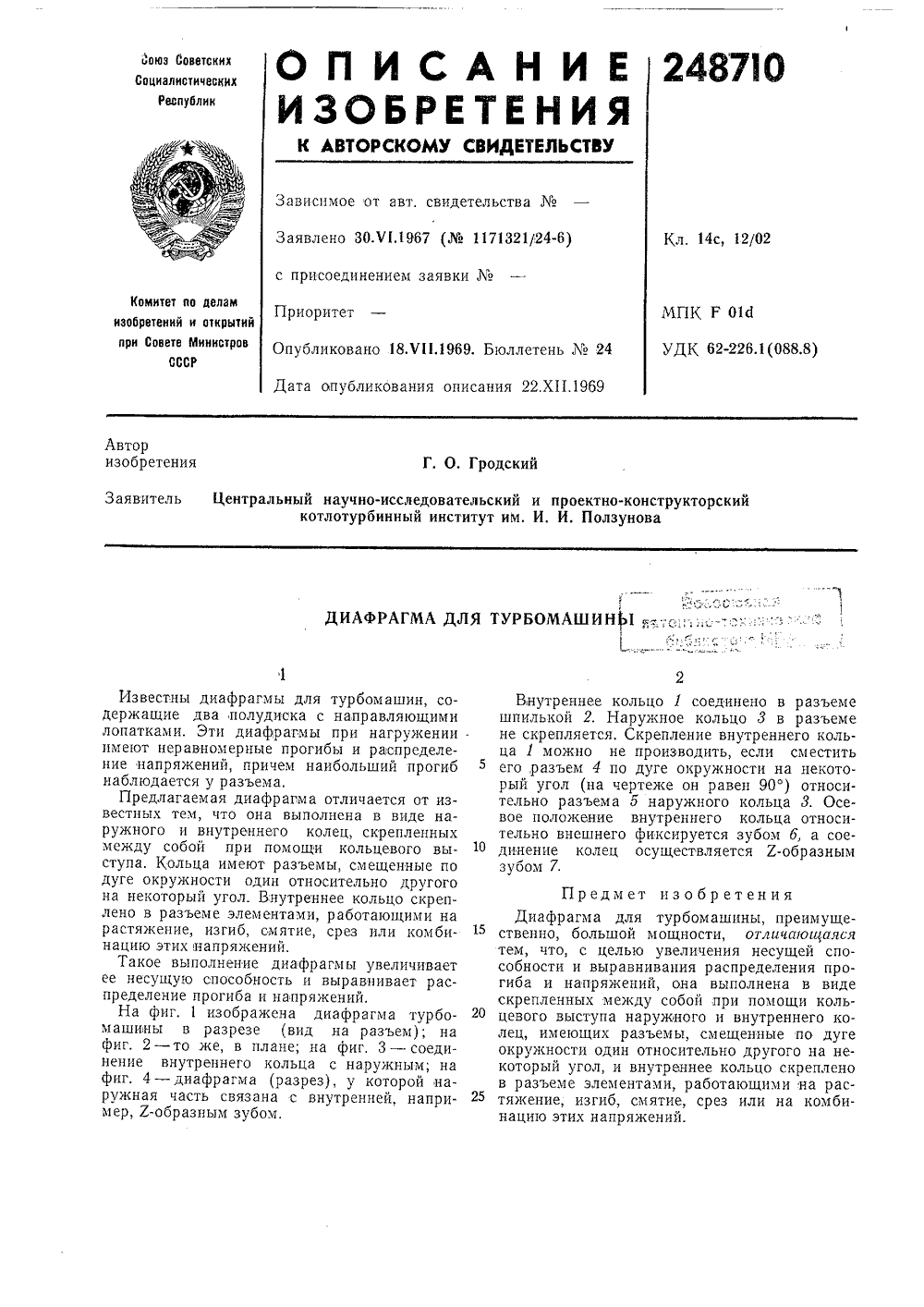

...спопровиде тольо кодуге а неплено рас- омбиИзвестны диафрагмы для турбомашин, содержащие два полудиска с направляющими лопатками, Эти диафрагмы при нагружении имеют неравномерные прогибы и распределение напряжений, причем наибольший прогиб наблюдается у разъема.Предлагаемая диафрагма отличается от известных тем, что она выполнена в виде наружного и внутреннего колец, скрепленных между собой при помощи кольцевого выступа. Кольца имеют разъемы, смещенные по дуге окружности один относительно другого на некоторый угол. Внутреннее кольцо скреплено в разъеме элементами, работающими на растяжение, изгиб, омятие, срез или комбинацию этих напряжений.Такое выполнение диафрагмы увеличивает ее несущую способность и выравнивает распределение...

Номер патента: 248892

Опубликовано: 01.01.1969

Авторы: Капланский, Коренблит, Френкель

МПК: F01D 9/02, F04D 29/36

Метки: лопаток, механизм, направляющих, поворота

...с двумя приводами, скрайними шестернями. приводного механизма крайними шестернями б Необходимый угол п лопаток устанавливаетс 5 ветствующего, левого и го механизма. После установки не водной механизм фикс водным механизмом с 10 ное усилие, фиксирую поворота, оеди пенного с оворота направляющих я перемещением соотли правого, приводнорота отличама шестерен епи последопаразитных вязаиными с обходимого угла приируется, а другим приоздается дополнительщее звенья механизма пение механизма устраняетпри работе поворотных лот надежность механизма и к его службы,хематически изображен предизм поворота.ие шестерни 1, установленравляющих лопаток 2 и нахолении с паразитными шестертся во вращение при помощи Такое выпол влияние люфтов паток,...

Номер патента: 250160

Опубликовано: 01.01.1969

МПК: F01D 21/00

Метки: группе, давления, магистрали, пара, подвода, турбин

...тех турбин, на которых не произошло резкого снижения на 5 груз ки.На чертеже показана принципиальная схема, реализующая данный способ.При повышении давления в паровой магистрали 1, вызванном резким снижением на грузки на одной или нескольких турбинах 2,регулятор давления 3 вырабатываег сигнал 4, который, воздействуя через индивидуальные регуляторы 5 на исполнительные органы б быстродействующих сбросных устройств 7, от крывает перепуск пара в конденсаторы 8. Сигнал от датчиков 9 давления пара в регулирующей ступени каждой турбины 2 подается на дифференцирующие устройства 10, При резком снижении нагрузки на одной из турбин и, 20 следовательно, прц значительной скорости изменения давления в регулирующей ступени, релейные элементы...

Номер патента: 250614

Опубликовано: 01.01.1969

Авторы: Кринский, Люшин, Чепуль

МПК: F01D 5/32

Метки: 250614

...хвостовик, выполненный в виде прямоугольной призмы, установленной в соответствующем пазу диска. Недостатком такой конструкции является то, что под действием центробежной силы стопоры смещаются в радиальном направлении на различную величину, что приводит к дисбалансу ротора.На фиг. 1 показан стопор в сборе на роторе турбомашины; на фиг, 2 - вид в плане ротора турбомашины; на фиг. 3 - продольный разрез ротора турбомашины.Предлагаемый стопор имеет хвостовик 1, выполненный в виде ласточкина хвоста, и прямоугольный выступ 2. Сборка рабочих лопаток с ротором и их фиксация производятся последовательно. Каждый стопор своим хвостовиком заводится в паз диска, а выступом - в соответствующий паз 3 полки лопатки 4. Последняя лопатка фиксируется...

Номер патента: 251594

Опубликовано: 01.01.1969

Авторы: Щетинин, Этингер

МПК: F01D 25/20

Метки: электронасос

...патрубка через звено, определяющее режим заполнения и опорожнения гид. ромуфты. На чертеже изображен предлагаемый электснасос,Насос 1 соединен валом 2 с электродвигателем 3. На валу закреплен один диск гидро- муфты 4, а второй диск соединен с маховиком 5, имеющим собственные подшипники.5 В момент запуска электродвигателя 3 гидромуфта 4 не заполнена, поэтому запуск насоса происходит также как запуск насоса без маховика. Линия подвода б жидкости к гпдромуфте соединена с нагнетательным патруб ком насоса или с одной из его ступеней, Налинии подвода установлено звено, содержащее, например, дозирующую шайбу 7 и промежуточную емкостью 8 и определяющее режим заполнения и опорожнения гидромуфты.15 Заполнение гидромуфгы через дозирующуюшайбу 7...

Номер патента: 252008

Опубликовано: 01.01.1969

Авторы: Гильман, Коганов, Спрудэ

МПК: F01D 17/14

Метки: аппарат, регулируемый, сопловой

...паровпускные камеры 4 сопел с одной из ступеней турбины или с ее выхлопом при помощи канала 5,Регулирование подачи агента осуществляется следующим образом.Поступающий в турбину рабочий агент попадает по зазорам между шаром 2 и направляющей цилиндрической поверхностью (величина зазоров должна примерно соответствовать четвертому классу точности А,/Х,) в камеру 4. При закрытом парозапорном клапане 3 в камере 4 устанавливается статическое давление, равное входному давлению рабочего тела. Под действием этого давления шар находится в своем гнезде, представляющем 5 собой сферу, выполненную по четвертому, пятому классу точности, причем входное давление прижимает шар к уплотнительной поверхности со стороны выхода из сопла. Таким образом, доступ...

Номер патента: 252102

Опубликовано: 01.01.1969

МПК: F01D 15/04, F01D 21/02

Метки: паротурбиннойустановки, судовой

...органом 4, воздействующего на сервомоторы регулирующего органа б и переключателя б турбин 7 переднего и заднего хода.При достаточно быстрой перестановке задатчика 1 в сторону уменьшения скорости или перекладке задатчика на изменение направления движения судна, когда превышение фактической скорости движения судна над заданной достигает определенной величины, и регулирующий орган 5 закрывается, посылают дополнительный корректирующий импульс, пропорциональный этому превышению, к датчику контрпара 8, который, получив сигнал о направлении движения судна от датчика 2, посылает сигнал на срабатывание переключателя б,Если судно имело скорость переднего хода, то пар направляется в турбину заднего хода, и, наоборот, если судно имело...

Номер патента: 252103

Опубликовано: 01.01.1969

Авторы: Кибальник, Киперман, Леках, Соловей

МПК: F01D 21/02

Метки: паротурбиннойустановки, судовой

...и сервомоторы регулирующих органов передне го 5 пли заднего 6 хода. При достаточно быстрой перестановке задатчика 3 в сторону уменьшения числа оборотов или перекладке задатчика на обратное 0 вращение, когда превышение фактическогочисла оборотов над заданным становится больше определенной величины, и регулирующий орган переднего (пли заднего) хода закрывается, посылают дополнптельньш коррек тирующий импульс, пропорциональный этомупревышению, к датчику 7 контрпара, которьш, получив сигнал о направлении вращения турбины от измерителя числа оборотов, посылает сигнал на открытие регулирующего органа 0 заднего (или переднего) хода.Если турбина имела обороты переднего хода, то пар направляется в турбину заднего хода и, наоборот, пар...

Номер патента: 252104

Опубликовано: 01.01.1969

Авторы: Кибальник, Киперман, Леках, Соловей

МПК: F01D 15/04, F01D 21/02

Метки: паротурбинной, судовой, установки

...когда превькшение фактического числа оборотов установки над заданным достигает определенной величиныи регулирующий орган 8 закрывается, посылают 20 дополнительный корректирующий импульс,,пропорциональный этому превышению, к датчику контрпара 11, который, получив сигнал о направлении движения судна от датчика скорости 2, посылает сигнал,на срабатывание 25 переключателя 9 и открытие регулирующегоор.гана 8. Если судно имело скорость переднего ходато пар направляется в турбину заднего хода 0 и, наоборот, если судно имело скорость задне252104 Предмет изобретения Составитель А. Белостоцкий едакгор В. Фельдман Текред Т. П. Курилко Корректор Г. П. ШильмаЗаказ 96 ЦНИИП Тираж 480 Подписноеелам изобретений и открытий при Совете Министров СССР...

Номер патента: 253812

Опубликовано: 01.01.1969

Авторы: Бочнев, Помогайбенко

МПК: F01D 21/04

Метки: защиты, осевого, ротора, сдвига

...образом.Давление воздуха от датчика 1, пропорциональное осевому перемещению вала, подводится одновременно к показывающему прибору 2 и к реле 3 в камеру между мембранами 4 и 6. В исходном состоянии, соответствующем нулевому показанию стрелки прибора 2, давление на выходс датчика такое, при котором усилие, развиваемое мембраной 4, преодолевает натяг пружины растяжения 7 и жесткий центр мембраны, являющийся одновременно клапаном, запирает сопло 6, через которое подводится питающий воздух. По мере перемещения вала влево давление воздуха в камере продолжает возрастать. Увеличиваются усилия, развиваемые мембранами 4 и 6. Поскольку перемещению вниз мем препятствует сопло 6, она остается в ном состоянии, а мембрана 5, преодоЗаказ 394/7 Тираж...

Номер патента: 254265

Опубликовано: 01.01.1969

МПК: F01D 5/22

Метки: колесо, рабочее

...полками, придает большую жесткость как всей системе перьев лопаток, так и каждому отдельному перу, включенному с помощью полок в эту жесткую систему. Во всех известных конструкциях колес с лопатками, перо которых имеет полки, место стыковки полок располагается или на том же радиусе, где находится заделка полки в перо, или на большем радиусе. При таком выполнении полок изгибные напряжения, возникающие от действия на полку центробежных сил в месте их заделки, ничем не компенсируются. Предлагается выполнять полки с расположением места их контакта между собой на меньшем радиусе, чем радиус, где расположено место их заделки в перо. В 5 этом случае изгибные напряжения от центробежных сил в полках уменьшаются, так как появляется...

Номер патента: 254524

Опубликовано: 01.01.1969

Авторы: Ленинградский, Хейфиц, Щетинин

МПК: F01D 17/26, F15B 9/02

Метки: гидравлический, сервомотор

...в импульсной линии и происходит перемещение золотника другого сервомотора.Цель изобретения - устранение возмущений в импульсной линии при действии обратной связи по перемещению поршня.Это достигается тем, что между торцом буксы и корпусом предусмотрена полость, свободно сообщающаяся с полостью подвода импульсного масла к золотнику с тем, чтобы прп перемещении буксы суммарный объем этих полостей сохранялся неизменным.На чертеке показан описываемый сервомотор.Поршень 1 одностороннего сервомотора, нагруженный пружиной 2, связан рычагом с подвижной буксой 4 отсечного золотника 5, Положение золотника определяется соотношением усилий пружины 6 и давлением масла 5 Р,р в полости 7, соединенной с импульсной лйнией. Полость 7 каналами 8 сообщается...

Номер патента: 254525

Опубликовано: 01.01.1969

Авторы: Веселовский, Думов, Майзенберг, Моравский

МПК: F01D 21/02

Метки: предельный, регулятор, скорости

...в бандаже и фиксируются с помощью кольца 5, Пластины 4 установлены в пазах 3 с предварительным натягом в рабочей части б, который определяется предельно допустимым числом оборотов турбины, Из этого же условия подбирается толщина пластины и ее характеристика, Рабочая часть пластины б ,имеет форму дуги с радиусомравным радиусу бандажа 1. Замок 7 пластины установлен в паз с некоторым натягом, который вместе с редлаы воз- пругой ет изобретения например пругпй элеотором для последнего, повышениякции, упру- мерно у.та а откидных орост цпй уыйср ения целью онстру равно ротор Авторы зобретения В. В. Веселовский, В. И аявитель оуртиком 8 ооеспечивает жесткуютю,нен по-разному (схт. фпг. 2).Работает регулятор следующим образом.5 На...
