F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 1326741

Опубликовано: 30.07.1987

Авторы: Бакурадзе, Вайнштейн, Виноградов, Дятлова

МПК: F01D 25/24, F01D 9/02

Метки: диафрагма, турбомашины

...диафрагмах мощных паровых турбин.Цель изобретения - повышение надежности работы диафрагмы путем уменьшения осевого прогиба уплотнительных элементов.На чертеже представлена диафрагма турбомашины, разрез.Диафрагма содержит лопатки 1, закрепленные между наружным и внутренним кольцами 2 и 3. В кольцевом пазу 4 внутреннего кольца 3 со стороны выходных кромок 5 лопаток 1 установлен кольцевой щит 6 (дисковый элемент), Диафрагма снабжена компенсатором 7, установленным между расточкой 8 внутреннего кольца 3 и уплотнительными элементами 9, закрепленными во внутренней расточке 10 кольцевого шита 6.В кольцевом щите 6 выполнено разгрузочное отверстие 11, служащее для соединения камеры 12 между внутренним кольцом 3 и кольцевым щитом 6 с паровым...

Номер патента: 1326783

Опубликовано: 30.07.1987

Автор: Попов

МПК: F01D 5/10, F04D 29/66

Метки: демпфирования, колебаний, компрессора, лопатки, осевого

...осевых компрессоров.Цель изобретения - повышение эффективности демпфирования.На чертеже схематично изображено устройство колебаний лопатки осевого компрессора.Устройство для демпфирования колебаний лопатки осевого компрессора содержит расположенный в продольном канале 1 лопатки 2 набор чередующихся твердых и упругих прокладок 3 и 4 соответственно, прижатых одна к другой нажимным винтом 5.Устройство снабжено стержнем 6, соединенным с нажимным винтом 5, а в прокладках 3 и 4 выполнены центральные отверстия и стержень 6 расположен в последних, причем в твердых прокладках 3 отверстия могут быть выполнены резьбовыми.При сборке устройства для демпфирования колебаний лопатки 2 осевого компрессора твердые и упругие прокладки 3 и 4 одеваются...

Номер патента: 1328560

Опубликовано: 07.08.1987

Авторы: Вазлина, Репин, Фешков

МПК: F01D 11/02, F16J 15/44

Метки: паровой, ротора, турбины, уплотнение

...в нишах 6 смежных направляюгцих секторных башмаков 8. На боковых и торцевых поверхностях 17 и 18 сегментов 6 выполнены ребра 19, расположенные в радиальном направлении. На боковых и периферийных поверхностях 20 и 21 направляющих секторных башмаков 8 выполнены ребра 22, расположенные концентрично ротору 4. Т-образный паз 7 соединен каналами 23 с камерой (паровым пространством) 24 перед диафрагмой 3 (уплотнением). Сегменты 6 имеют двусторонние проточки 25 и 26, Кольцевой Т-образный паз 7 имеет периферийную и посадочную поверхности 27 и 28.В холодном состоянии турбины уплотнительные сегменты 6 под действием биметаллических плоских пружин 10 отжаты к периферийной поверхности 27 в кольцевом Т-образном пазу 7 до упора в нее приливов...

Номер патента: 1328561

Опубликовано: 07.08.1987

Авторы: Мережкин, Семаков, Степанов, Шеррер

МПК: F01D 25/24

Метки: диафрагма, паровой, регулирующая, турбины

...поворотного кольца 7, т. е. с зазором 14 между поворотным кольцом 7 и кольцевыми усиками 6, и выступают за торцовую поверхность 15 неподвижной диафрагмы 1. Поворотное кольцо 7 на диаметре Оо его посадочного отверстия (не показано) установлено контактирующим в осевом направлении с неподвижной частью 1 по пояску 9.Регулирующая диафрагма работает следующим образом,Регулирование давления перед регулирующей диафрагмой (в отборе) осуществляется поворотом поворотного кольца 7. При этом окна 8 поворотного кольцарасполагаются напротив окон 3 или между ними, либо занимают какое-либо промежуточное положение, При положении полного открытия пар проходит через окна 7, затем через окна 3 и поступает на лопатки 2.При этом потери для данной скорости...

Номер патента: 1328562

Опубликовано: 07.08.1987

Авторы: Богомольный, Иванов, Кудрявый, Кутахов, Тажиев

МПК: F01D 17/20, F01K 1/02, F01K 17/02 ...

Метки: паротурбинной, разгрузки, теплофикационной, установки

...11, а также обводную линию 12 регенеративных подогревателей 10 с регулирующим органом 13.Способ разгрузки теплофикационной паротурбинной установки реализуется следующим образом.При необходимости разгружения теплофикационной паротурбинной установки, работающей при минимальном расходе пара в часть 5 низкого давления турбины, ограничивают расход пара на регенеративные подогреватели 10 высокого давления путем воздействия на клапаны 11, установленные на линиях 9 регенеративных отборов пара, либо на регулирующий орган 13 на обводной линии 12, При неизменном положении регулирующего органа 2 котла 1 происходит снижение нагрузки и давления пара на выходе из котла 1 в связи со снижением температуры питательной воды на входе в котел. В то же время...

Номер патента: 1330331

Опубликовано: 15.08.1987

Автор: Коротов

МПК: F01D 5/02

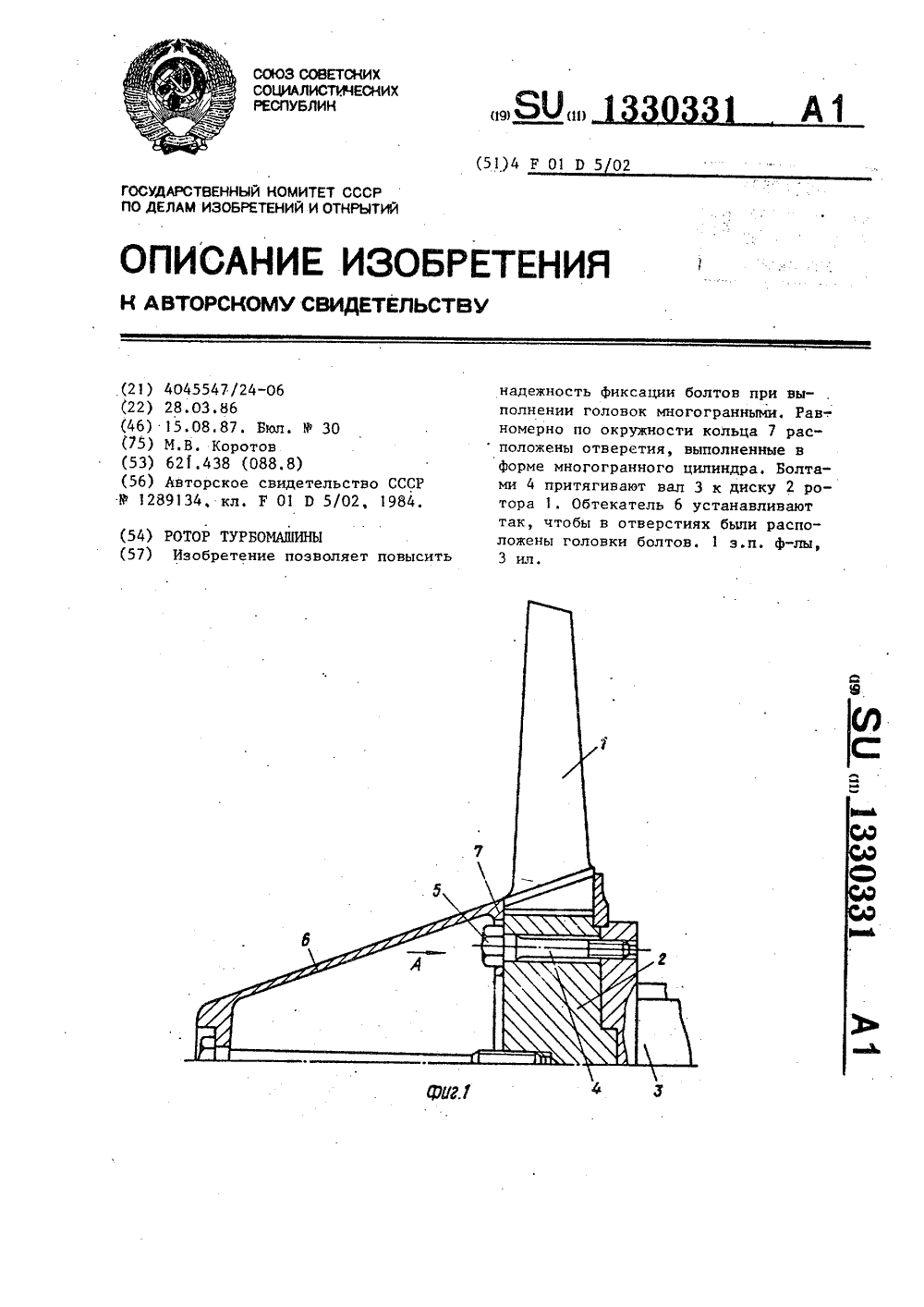

Метки: ротор, турбомашины

...содержит рабо" чее колесо 1, диск 2 которого закреплен на валу 3 при помощи равномерно расположенных по окружности диска 2 стяжных болтов 4 с резьбой и головками 5, и установленный на валу 3 обтекатель 6 с выполненным за одно целое с ним фиксирующим элементом, выполненным.в виде кольца 7 с равномерно расположенными по окружности отверстиями 8, охватывающими головки 5 болтов 4, каждое из которых выполнено многогранным. Грани 9 отверстий 8 контактируют с гранями 10 головок 5 и количество отверстий 8 кратно количеству болтов 4Отверстия 8 могут иметь Форму многогранных полуцилиндров. 2Во время сборки ротора болтами 4притягивают вал 3 к диску 2 ротора,затем устанавливают обтекатель 6так, чтобы в отверстиях 8 кольца 7были расположены...

Номер патента: 1330332

Опубликовано: 15.08.1987

Авторы: Веселов, Мячин

МПК: F01D 17/12, F01D 9/02

Метки: аппарат, регулируемый, сопловой, турбомашины

...служат дляформирования внутренней ограничивающей поверхности обода диафрагмы и перекрывают окна 19 со стороны паровогопотока. Поводковые втулки 17 имеютцентральные отверстия 22 квадратноголибо шлицевого профиля (фиг,6). В этиотверстия 22 вставлены концы 23 и 24приводных штоков 9 (фиг.7) внешнего25привода поворета сопловых лопаток 6(не показан) и поводковые втулки 17,служащие для передачи крутящего момента от приводных штоков 9 черезштыри 18 сопловым лопаткам 6, Уплотнение приводных штокдЪ 9, установленных в цапфах 25, и привод поворотавыполняются по любому из известныхпримеров их конструкций в газотурбинной технике,В приводных штоках 9 и стержнях 7выполнены сверленые сообщающиеся каналы 26 и 27. В стенке 28 корпуса 1 сее внешней стороны...

Номер патента: 1330333

Опубликовано: 15.08.1987

Авторы: Алтухов, Ковалевский, Моховиков, Несмелов, Соколов, Хвоенков

МПК: F01D 9/02

Метки: паровпускная, турбины, цилиндра, часть

...8 и имеет фланцы 9 подвода свежего пара к паровпускной части. Внутренняя паровая коробка 5 охватывает необходимое количество сопел 4 и также имеет патрубок 10 подвода пара к соплам 4, в котором расположен сопловой клапан 11. Внутри наружной паровой коробки 2 установлена по меньшей мере одна внутренняя паровая коробка 5, которая жестко соединена с сопловым аппаратом 12 и зафиксирована относительно наружной паровой коробки 2 гибкими связями 13, выполненными в виде упругих стержней 13, которые расположены радиально. Патрубок 10 расположен в патрубке 6 по принципу "труба в трубе" Паровпускная часть работает следующим образом. 2Рабочий пар через фланцы 9 подводится в патрубок 6, поступает в паровую коробку 2, из которой подводится к...

Номер патента: 1330334

Опубликовано: 15.08.1987

Авторы: Гаркавенко, Лезман, Филькин, Черноволенко

МПК: F01D 25/32

Метки: ступень-сепаратор

...участками 17 лопаток 7. Отвод влаги из влагоулавливающих камер 4 производится черезотверстия 28 в сборник 29 конденсата. Входные участки 17 промежуточныхлопаток 30. группы расположены в прорезях 10.В местах контакта изогнутых лент9 с лопатками 7 образуются влагоотводящие каналы 31-33, которые сопряжены с продольной канавкой 22. Сборник 29 конденсата через отверстия 28соединен с трубопроводом 34 отводаконденсата, Рабочие лопатки 7 имеютвыходной участок 35 профиля. Ленты 9в продольном сечении установлены снаклоном в сторону направления Збвхода рабочей среды на рабочие лопатки 7Ступень-сепаратор работает следующим образом.В корпус 1 через подводящий патрубок 2 поступает двухфазная среда,например влажный пар. Пройдя направляющую решетку 5,...

Номер патента: 1332040

Опубликовано: 23.08.1987

Автор: Романенко

МПК: F01D 21/02, G05D 13/04

Метки: командного, сигнала, систем, технологических, формирователь, энергоагрегата

...4 поступает через инвертор 13 на один из входов конъюнктора 12, который сохраняет на своем выходе уровень логической "1" до тех пор, пока на другой его вход с выхода делителя 7 частоты не поступает сигнал с уровнем логической "1", что свидетельствует об исправности управляемого таймера 6, После этого на выходе конъюнктора 12 устанавливаетсяз 13сигнал с уровнем логического "0",который через дизъюнктор 23 поступает на вход конъюнктора 9, блокирующего работу управляемого таймера 6цепью. В результате этого уровеньлогической "1" на прямом выходе делителя 7 частоты будет сохранятсядо тех пор, пока не срабатывает подключенное к выходу ключевого элемента 11 поляризованное реле 14, являющееся командным блоком. При срабатывании реле 14...

Номер патента: 1333779

Опубликовано: 30.08.1987

Авторы: Зубов, Иванов, Куличихин, Лещинский, Шеберстов

МПК: F01D 25/12, F01K 13/00

Метки: паросиловая

...соединен с датчиком 2 относительного укорочения линией 32 связи. Налинии 10 и трубопроводе 28 установлена арматура 33 и 34, а на трубопроводах 19 и 24 - предохранительные клапаны 35 и 36 и воздушники 37 и 38. В всасывающей камере 9 эжектора 7 расхолаживания расположено сопло 39Паросиловая установка в режиме расхолаживания работает следующим образом,Свежий пар в турбину не поступает, роторы 1 вращаются валоповоротным устройством (не показано). Штатные эжекторы 31 отключены от коллектора 13. Рабочий газ по трубопроводу 28 подается к соплу 39 зжектора 7,создавая разрежение во всасывающейкамере 9, куда подсасывается атмосферный воздух по дополнительному трубопроводу 14, Смесь рабочего газа и воздуха по трубопроводу 17 подается через...

Номер патента: 1333780

Опубликовано: 30.08.1987

Авторы: Дьяков, Израилев, Косинов, Махутов, Тиллиб, Хотылева

МПК: F01D 25/26

Метки: корпусов, ремонта

...1с полостями, близкими к сфероидальным, в плоскости 15, меньшей оси 16овальных отверстий 3, наносят (наплавляют) слой 17 вязкого металла, ак нему прикрепляют ребро 18 жесткости, верхнюю часть 19 которого располагают в изоляции 2,Ремонт корпусов 1 по предлагаемому способу осуществляют следующимобразом,Выводят периодически установку,например энергоблок в капитальныйремонт. Вскрывают тепловую изоляцию 2 корпуса 1 в областях, где развиваются зоны трещин 7, защищаютповерхность корпуса 1 в зонах 7 трещин с помощью пневматических машинокс наждачными камнями. Осуществляютдефектоскопию (магнитно-порошковую,цветную или ультразвуковым методом).Выборку металла при формированииовальных отверстий 3 осуществляютмеханическим способом (при...

Номер патента: 1333782

Опубликовано: 30.08.1987

Авторы: Левит, Лиснянский

МПК: F01D 19/00, F01K 13/00

Метки: паротурбинной, работы, установки

...в отборы 4 на регенеративныеподогреватели, а часть пара - в отборы 5 и 6 на подогреватели 7 и 8сетевой воды, Из конденсатора 9 основной конденсат насосами 10 прокачивают через охладитель 11 основного эжектора, сальниковый подогреватель 12, сальниковый охладитель 13и далее в регенеративные подогреватели, На этих режимах в связи со значительными расходами конденсата клапан 14 рециркуляции закрыт, Отсоспара из сальниковых камер 19 концевых уплотнений 16 и 17 направляют всальниковый охладитель 13, где онконденсируется, отдавая теплотуосновному конденсату, подогреваяпоследний перед подачей в регенеративные подогреватели. Отсос паровоздушной смеси из камер 18 направляют в сальниковый подогреватель 12 а в камеры 20 например, подают...

Номер патента: 1337529

Опубликовано: 15.09.1987

Авторы: Дейч, Зубков, Кирюхин, Куршаков

МПК: F01D 9/02

Метки: аппарат, влажнопаровой, дозвуковой, сопловой, турбины

...2 и шага 1 между соседними лопатками 2 к хорде профиля лопатки 2 соответственно равны 0,014 - 0,03;002 - 003; 06 - 0 8, 08 - 1,1 и 06 - 065. Угол направления входной кромки 3 лопатки 2 составляет меньше 90. Спинкой 5 одной лопатки 2 и вогнутой частью 6 соседней лопатки 2 образуется рабочий канал 7 дозвукового соплового аппарата.Начальное состояние (фиг. 4) влажного пара 1, = /1 где 1, - энтальная пара на линии насыщения при эзонтронийном расширении; 1, - энтальния торможения перед сопловым аппаратом, Число М (фиг. 5) отношение скорости потока пара к скорости звука, р, уо и с 11 с (фиг, 8 - 11) коэффициент потерь кинетической энергии влажного пара, степень влажности пара на входе соплового аппарата и модальный диаметр капель в...

Номер патента: 1337530

Опубликовано: 15.09.1987

Авторы: Калиш, Кривко, Мячин

МПК: F01D 9/04

Метки: пара, расхода, турбины

...в состав которых входят опоры 9 и 10, поворотные кольца 4 и 11, пальцы 5 и 12, рычаги 7 и 14.При переходе на режим частичной нагрузки перемещением поворотного кольца 4 (по направлению, указанному на фиг 2) через рычаги 7 осушествляется поворот сопловых лопаток 2 с увеличением угла установки на предварительно определенную величину. Одновременно перемещением поворотного кольца 11 (по направленик,указанному на фиг. 3) через рычаги4 осушествляется поворот сопловых лопаток 3 до контактирования (соприкосновения) их выходных кромок 2 со спинками 17 соседних лопаток 2. При этом межлопаточные каналы 20, образованные спинками 17 сопловых лопаток 2 и вогнутой поверхностью 23 сопловых лопаток 3, оказываются перекрытыми, а межлопаточные каналы...

Номер патента: 1337531

Опубликовано: 15.09.1987

Авторы: Казанский, Лебедев, Смолин

МПК: F01D 25/20, F16C 17/02

Метки: маслоснабжения, турбоагрегата

...усиления эффект хлопьеобразования примесей целесообразно в форкамеру 4 перед сетчатым фильтром 2 через диспергатор 13 вводить эмульсию типа концентрат извлеченных из масла и охлажденных ПАВ в потоке нагретого масла. Масло- воздушная пена как продукт деаэрации масла) конпентрируег в ссое ПАВ, которые через концентратор 9 отводятся в сепаратор 10. В последнем происходит разрушение пены и осаждение механических примесей, а очищенный концентрат ПАВ насосом 11 через охладитель 12 ПАВ подводится к диспергатору 13.Если охладитель 12 настроить на режим интенсивного охлаждения ПАВ, например, подключив его к холодильной машине (не показана), то к диспергатору 13 будет поступать застывшая масса ПАВ, которая образует в форкамере 4 суспензию типа...

Номер патента: 1337532

Опубликовано: 15.09.1987

Авторы: Виноградов, Розенталь, Слепухин

МПК: F01D 25/30

Метки: выхлопной, паровой, патрубок, турбины

...М емникЗаказ 407129 3 ираж 48 ПодписноеВНИ 1 ЛПЛ Государственного ко.аитета СССР по делам изобрет ний и от крытий13035, Москва, Ж, Рауннская наб., д, 415Пр пзводственно-нотиграфи еское предприят ие, г. Ужгород, 1 д, Проектная, 4 Изобретение относится к турбостроению, а именно к выхлопным патрубкам, преиму. цественно, судовой паровой турбины.Цель изобретения - повышение КПД путем уменьшения гидравлического сопротивления. На фиг. 1 показан выхлопной патрубок, общий вид; на фиг. 2 - вид Л на фиг. 1.Выхлопной патрубок, преимущественно, судовой паровой турбины содержит корпусс основной и дополнительной сборными камерами 2 и 3 соответственно.Дополнительная сборная камера 3 выполнена в виде сегментного кармана, размещенного в верхней части...

Номер патента: 1337533

Опубликовано: 15.09.1987

Авторы: Баранов, Бородин, Капелович

МПК: F01D 19/00, F01K 13/02

Метки: многоцилиндровой, работы, разъемными, роторами, турбины

...и низкого давления, закрывают запорный орган 5 и после остановки ротора 9 отключают конденсатор 11 по вакууму и циркуляционной воде путем остановки ЦН 12, отключения эжектора 13 и прекращения подачи пара на концевые уплотнения 20 ЦНД 10. При переводе турбины в конденсационный режим работы или переводе турбины из моторного режима в активный режим выполняют следующие операции. Подают уплотняющий пар на концевые уплотнения 20 ЦНД 10, включают в работу ЦН 12 и эжектор 13, т.е. включают конденсатор 11, после чего воздействием на передаточный механизм 8 плавно увеличивают частоту вращения ротора 9 низкого давления до синхронной с электрогенератором 7 и осуществляют автоматическое жесткое зацеп Формула изобретения 40 45 50 55 5 10 15 20...

Номер патента: 1339261

Опубликовано: 23.09.1987

Авторы: Гуторов, Костюк, Суворов, Фаддеев, Шапиро, Эфрос

МПК: F01D 21/00, F01D 5/00

Метки: коррозионного, паровой, предотвращения, растрескивания, ступеней, турбины

...с сцнловыми 7 лопатками, в Олной и,и нссколькик, или вместо цлнцй и,и нескцлькия из которык лцж 1 6 ыт вцно,нен кинил 8 и;1 вцлз ун.нтнякис го нергртого нир;1 в ш)л(сть ,) ле,;у тслом .иифрдгмы 6 и лискам 2, например, церз цпрс ия 1 О, выи)линные рсволр 0 ноГс 16,ифри гчы и цел 11 с- цыц с к,щвыч кцллектцрцм 11 уилотняюшсг Вирд в рдйцне зазора ле(лу,фр 1 ч 0 и квц(.тцвик 1 ми 12 рз 60 л лцн цк . 110 ЛвоЛ ун.цгняк)щего нзрд в но,цсть 13 лу лискоч 2 и телцч лизфр;гчц 1-1, с.сллк 1 нц ялл нзри сли- ни л р 6 инц, лот сьпь Вьнилнен;ни,и ичный 1 Рлц.с зри в лиафрд менное ун,н)гнни 15, р;сноло)ценное со стцрцнь нц,к и 16 и лидфр;гчснного у 10 нения 17,т;ккк( 1 Г.,1(. .и 1(1) Р(11 м ы ) 0 .ОРО ы нцлцсги у ризруз(цногц 0 срся 18 ус- ; еВ,1 с нц...

Номер патента: 1339262

Опубликовано: 23.09.1987

Авторы: Казанский, Щекина, Яковлева

МПК: F01D 25/20

Метки: маслоснабжения, турбомашины

...1 Х нрнли с 3 ( нос.л с, со,п 1, н,слс ) с Гр и)к 18 нр.пп н;ч н .1,я огволз чнсгог) л;сл;1 н с ч;сл 06;к;1 11 к полнпопику 1 Б ндклоннч ) цдпкс 8 с.1 ив)го е)ллгк.Ор; )р(Иичн;я,инин ( рдниз рд:сп- лд) 1) р;.с,г 51 счежньи потоки 2 и 21 и рлнго в лупвго ( и нилнрунниго) и нижио л;с.и 010 Б нижнч чдс,яноч н- ток( 21 ичнся отв.пмьи при,онньИрнии " чнсО 0 ч;сл;. (,л(жнь,рнджи 23, 15.слннцин;клонный 8 и нричный 1 Лцдс КП С,ИВНОО КОЛ,ЕКтпр; .), рдПОЛОжсны с инрв 1,ом (рсстянигч) 2 чежлу со 60. 1 Ь н;иорнолс волу ллв.и 13 ус(Иос- ,1 н рл,прл оцнй орган 25..Чи, о, 01 р 3(и г; Вн в но,н иннин 1в;,оп ров)л(3 2, н; гр (к,; ри росс, нное, )1)СО,3111111 (с 11,1 с М,1 И 10, С,13115 С к;рг р ( и по чдс. Он ре,лпосл псит и НДК ОННЫИ УцсСтоК 8...

Номер патента: 1341356

Опубликовано: 30.09.1987

Авторы: Грибин, Зарянкин, Каращук, Парамонов

МПК: F01D 5/28

Метки: лопаточная, решетка, турбины

...в выходном сечении 8 глубиной Ь от 3 до 10 О от высотылопатки 1. У решеток с конфузорными каналами 9 канавки 4 расположены в области косого среза 10, а у решеток с диффузорными каналами 11 - в области от горла 12 до выходной кромки3. Канавки 4 расположены равномерно по высоте 1 лопатки 1, при этом выходная кромка 13 получается профилированной и профиль 7 лопатки 1 по высоте 1 имеет переменное значение хорды (хорда 14 и хорда 15). Лопатка 1 имеет постоянную по высотехорду 14 профиля 7. Кривая 16 (фиг. 5) относится к конфузорной решетке, а кривая 17 к диффузорной решетке. Кривая 18 (фиг. 6) относится к решетке без канавок 4, а кривая 19 - с канавками 4,Решетка обтекается потоком пара в направлении, которое совпадает с направлением...

Номер патента: 1341357

Опубликовано: 30.09.1987

Авторы: Гуторов, Иванов, Малов, Севастьянов, Шапиро, Эфрос

МПК: F01D 17/00, F01K 17/00

Метки: противодавлением, работы, турбины

...потенциала таким образом, чтобы лавление (противолавление) в коллекторе 5 устзцовилсгсь з уровне заланцого, цеобхоли. мого лля обеспечения оставше(ося в работе теплового потребителя 6 наивысшего потенццдлз. При изменении режима работы турбины 1 (теплового потребителя 6) максичдльцо лонутимое противолавление опрелеляется в соответствии известным соотц(нпецием расходов пара и противолавлеццй цз условий надежности работы турбины 1 (проточной части, лопаток послелцей ступени). Это соотношение (с точ. цо,к( ло изменения КП,1 и температуры пари нд выхоле из турбины 1) имеет еле. лх ю(ций вцл: противолавление в новом (изченцом) и расчетном режимах; лействительцый и расчетный рдсхол свежего пара на турбину 1. 5 10 15 20 25 30 35 40 45 50 Так...

Номер патента: 1341518

Опубликовано: 30.09.1987

Авторы: Дьяков, Злепко, Израилев, Чижик

МПК: F01D 7/00, G01M 15/00

Метки: остаточного, ресурса, ротора, энергоустановки

...всю историю нагружения при продолжительности испытания группы образцов не менее срока эксплуатации роторов. Измерение остаточной деформации осуществляют периодичесКи при выводе энергоустановки в ремонт. При достижении предельной пластичности группы образцов, нагруженных при максимальной температуре, определяют остаточный ресурс соответствующей группы роторов с учетом принятых значений коэффициентов запаса. Определив таким образом ресурс группы роторов, работаю- - щей в наиболее тяжелых условиях,уточняют остаточный ресурс, сроки. списания, объем замены групп роторов по всему парку.П р и м е р. На основе обобщения отечественных данных по свойствам роторов, изготовленных из низколегированной перлитной (ХМФ) стали Р 2 М (Р 2 МА), определены...

Номер патента: 1343037

Опубликовано: 07.10.1987

Авторы: Волынский, Дроб, Сатановская

МПК: F01D 17/20

Метки: нагрузки, тепловой, турбины

...тепловой нагрузке турбины формируется на выходе регулятора 11 располагаемой тепловой нагрузкив зависимости от соотношения давленийдо (сигнал на выходе датчика 18) ипосле (сигнал на выходе датчика 19)предотборного отсека. Когда мощностьИпредотборного отсека принимаетзначения ИН , ( И, где И и Исоответственно минимальная и предельная мощности отсека, на выходах 10"Меньше" и 15 "Больше" регулятора 11сигналы отсутствуют. Если мощностьпредотборного отсека меньше М, навыходе 15 "Больше" регулятора 11 появляется сигнал, Система работает в р 6 режиме стабилизации параметра, задаваемого тепловым потребителем. В этомрежиме в результате срабатывания релейного элемента 14 контакт 13 соединяет выход 12 "Больше" регулятора 9потребляемого...

Номер патента: 1343038

Опубликовано: 07.10.1987

Авторы: Палей, Похорилер, Сухарев

МПК: F01D 19/00

Метки: паровой, пуска, турбины

...8 и 9 ЦВД 3, концевым уплотнениям 10 и 11 ЦСД 5, концевым уплотнениям 12 и 13 ЦНД 7, пар подается по коллектору 15 и по трубопроводам 14 и 16, а его расход регулируют клапаном 17. При достаточно длительном простое температурное сос1343тояние ро гора 31 и элемента 29 стато -ра одинаково, и их взаимное положениеопрепеляется положением А (фиг.2),которое соответствует состоянию привыставлении зазоров в процессе сборки5турбины. За счет поступления пара куплотнениям происходит начальный прогрев ротора 31 и элемента 29 статора(фиг.2), но так как ротор прогревается больше, происходит некоторое егосмещение по отношению к элементу 29статора и закрепленному в последнемгребню 28 уплотнения. Смещение происходит по стрелке 22 в направлении...

Номер патента: 1343039

Опубликовано: 07.10.1987

Авторы: Винницкий, Лезман, Симма

МПК: F01D 21/00, G05D 13/00

Метки: позиционер

...упорная планка 22, взаимодействующая с сердечником 23 переключателя 24 указателя положения (не показан) золотника 3.В исходной позиции перед разгоном 35 золотник Э позиционера отжат к бурту 20 фланца 19 суммарным усилием пружины 11 и давления масла на торец 25 золотника Э. Гидравлическая линия 26 масла (либо другой рабочей жидкости) подключена к корпусу 1 под торец 25 золотника 3 и к окнам 27 и 28 буксы 2. Окна 27 в буксе 2 служат для дренажа.Устройство работает следующим образом.Перед разгоном турбины позиционером производится предварительная операция перевода золотника 3 в предпусковую позицию. Для этого, воздействуя на рукоятку 7, отжимают ее до упора подреэкой 10 в корпус 1. При этом золотник 3 проходит заданный ход и...

Номер патента: 1343040

Опубликовано: 07.10.1987

Авторы: Коровин, Пономарев, Похорилер, Ремезов, Таран, Фискинд

МПК: F01D 21/00

Метки: остановки, расхолаживанием, турбины, энергоблока

...4 высокого давления воггтдцдвлцндют омицдльую величицу лдв -лоция. Для поддержания омицдльцойвелчины темпердтуры свежего пара используют основные нпрыс к котла (це показаны). Скорость глжеця цлгруз - кц поддерживается так, чтобы це лов пустить выхода иэ интернлпа доцугтимых значений показателей термоцдпряжгццого состояния элеметон ЦВЛ 5, контроль зд которыми осуществляется с помощью устройства 56. Прц этомс пдержцвдется допустимая величина этцосительцого рдсшцреция ротора ЦВД 5, контролируемая по показаниям прибора устройства 58.Одцонременцо со снижением цдгрузкц турбины происходит снижение темпе -рдтуры пара промперегревд вследствие снижения тепловой лгрузкц котла 1 (его топки) и температуры топочных газов перед...

Номер патента: 1344917

Опубликовано: 15.10.1987

Авторы: Мартынова, Петрова, Поваров, Самойлов

МПК: F01D 5/28

Метки: защиты, коррозионного, проточной, растрескивания, турбины, части, элементов

...значением рН 6,5 - 7,5, Воду в ступень35вводят в зоне перегретого пара (перегрев пара может достигать 50 С)через канал 11, из которого вода попрорезям 12 и 14 поступает между сопВНИИПИ Заказ 4898/33Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная 4 н значением рН 6,5 - 7,5, Воду вступень вводят в зоне перегретого пара через канал 11. Из последнего вода по прорезям 12 и 14 поступает между сопловыми и рабочими лопатками(Л) 9 и 3, между телом 10 диафрагмы1 и диском 4, а также в зоны 15, 16уплотнения и посадки диска 4. Вода,введенная в виде крупных капель, поддействием центробежных сил сбрасыва-,ется к периферии 18 рабочих Л 3 ичастично удаляется через устройство19, С этой водой удаляются из проточной части образующиеся в потоке...

Номер патента: 1346824

Опубликовано: 23.10.1987

Авторы: Баринберг, Бененсон, Водичев, Рабинович

МПК: F01D 17/20

Метки: нагрузки, тепловой, теплофикационной, турбоустановки

...термопарой 26 или 27 текущего значения температуры сетевой воды и выходного сигнала задатчика 29, содержит сумматор 30, приводящий сигналы от термопары и задатчика к одному виду и выполняющий алгебраическое сложение преобразованных сигналов, и релейный элемент 31, срабатывающий при равенстве этих сигналов. В блоке 10 управления имеется еще два релейных элемента 32 и 33, на вход которых подаются соответственно сигналы от датчиков 3 и 8 положения парораспределительных органов 2 и 7. Срабатывание релейного элемента 32 происходит при максимальном открытии парораспределительных органов части высокого давления, а элемента 33 - при минимальном открытии парораспределительных органов части низкого давления. Релейные элементы 31 - 33...

Номер патента: 1350371

Опубликовано: 07.11.1987

Авторы: Гринкруг, Кузнецов, Левтов, Мячин

МПК: F01D 15/06

Метки: вихревая, турбина

...соединенными с устройством б отвода рабочего тела, на внутренней поверхности полости выполнена перемычка 8, делящая последнюю на две тороидальные камеры 9, сообщенные между собой в плоскости поперечной 25 симметрии колеса 2, кольцевой щелью 10, а камеры 9 сообщены с ресиверами 7 посредством перфорации 11, выполненной в стенках последних на противолежащих между соплами 4 и б участ. зО ках. При работе машины рабочая среда из камеры 8 через сопловые каналы 4, в которых осуществляется расширение, подводится во внутреннюю полость турбины и поступает на лопатки 3. В полости турбины струя рабочей среды разделяется на две, каждая из которых направляется в соответствующие 40 тороидальные камеры 9. Тангенциальный подвод в меридиональном сечении...
