F01D — Машины или двигатели необъёмного вытеснения, например паровые турбины

Номер патента: 147868

Опубликовано: 01.01.1962

Авторы: Богорадовский, Бурдин, Кринский

МПК: F01D 25/08, F01D 25/14, F01D 25/16 ...

Метки: газовая, однокорпусная, турбина

...выше 120 - 150. Наружный корпус воспринимает нагрузку только от внутреннего давления. Температурные нагрузки воспринимаются внутренним корпусом 2, который выголнеч из жаропрочного листа. В центральной части наружного корпуса имеется свободная полость 3, выполненная в виде сквозного отверстия, в которой установлен передний подшипник 4 ротора 5, подвешенный на лапах 6 разъема корпуса турбины и центрирующийся относительно расточек корпуса шпонками 7 и 8. Корпус подшипника, вместо подвески к нарукному корпусу турбины, может быть отлит заодно с нижней полови; цой корпуса турбины, либо установлен на фундаментную раму своим основанием 9; в этом случае подшипник не связан с корпусом турбины. Для прохода рабочего тела из части высокого давления...

Номер патента: 148561

Опубликовано: 01.01.1962

Автор: Осадченко

МПК: F01D 25/06, F01D 5/02

Метки: замены, лопаток, роторов, турбомашин

...ряд по убыванию их весовых моментов. В таком же порядке располагаются лопатки, которые их заменя 1 от. Из имеющегося количества заменяющих лопаток подбирается возможное количество лопаток с равными или ближайшими весовыми моментами к лопаткам заменяемым. По данным подбора производится условная расстановка лопаток на круговой диаграмме, Для определении неуравновешенности ротора, полученного в результате такой замены л зпаток, выполняется геометрическое суммирование разностей весовых мо148561ментов замененных и установленных лопаток. Разность весовых моментов лопаток, замененных и установленных в данном пазу, принимается как векторная величина, действуюшая в плоскости радиуса данного паза диска.Геометрическое суммирование производится в...

Номер патента: 148656

Опубликовано: 01.01.1962

Авторы: Алексеев, Доброумов, Дьячков, Кириллов

МПК: F01D 11/02, F02C 7/28

Метки: валов, газовых, лабиринтного, турбин, уплотнения

...Между лабиринтами б и 7 предусмотрена камера 9, сообшаюшаяся с атмосферой,Из камеры 9 газ отводится непосредственно в атмосферу, а из к.меры 1 под действием пониженного давления газа в диффузоре 4 воздух и небольшое количество газа отсасываются в полость кольцевогозазора 3, Отсос предпочтительнее производить в корневую часть лиффузора, где устанавливается наименьшее давление газа, В тех случаях,когда диффузор создает недостаточное разрежение для подсоса, эжектирующее действие может быть усилено за счет центробежного эффекта, создаваемого быстро вращающимся диском, При этом между диском и кожухом оставляется минимально допустимая щель, через кото.рую воздух и газ подсасываются в корневую часть диффузора.148656 Такая система лабиринтового...

Номер патента: 149791

Опубликовано: 01.01.1962

Автор: Попов

МПК: F01D 25/22, G01L 3/26

Метки: аппаратах, диафрагм, направляющих, потерь, турбинных, энергии

...1 схематически изображено предлагаемое устройство в продольном разрезе; на фиг. 2 - то же, в поперечном разрезе,Устройство содержит обойму 1 с установленным в ней кольцом 2, в котором крепится исследуемая диафрагма 3.Кольцо 2 имеет ряд силовых камер 4, 5, б, 7, к которым через отверстия 8 в обойме 1 подводится газ (воздух или пар) под давлением 3 - 5 ата, что позволяет поддерживать кольцо 2 с диафрагмой 8 в обойме 1 на образующейся газовой подушке и заменить трение ме149791талла о металл трением металла о газовую среду, образующуюся между обоймой 1 и кольцом 2,Окружное реактивное усилие, развиваемое потоком, вытекающим из соплового аппарата диафрагмы 3, с помощью рычага 9, прикрепленного к кольцу 2, передается на весы 10.Силовые камеры...

Номер патента: 149792

Опубликовано: 01.01.1962

МПК: F01D 25/28, F16C 17/02

Метки: 149792

...расположены по обе стороны втулки подшипника и выполнены в виде Ч-образных балок с закрепленными во втулке подшипника и статора концами, что позволяет значительно сократить радиальные и осевые габариты подшипникового узла.На чертеже изображен предлагаемый подшипник.Вал 1 ротора вращается в плавающей втулке 2 подшипника. Втулка помещена в обойму 3, установленную с зазором в статоре 4, Зазор заполнен жидкостью и уплотнен разрезными кольцами 5,Втулка 2 подвешена на 7-образных балках б, расположенйых по обе стороны подшипника. Концы балок заделаны в статор и во втулку подшипника. Пре обретени Демпферныи подшипник для роторов турбомашин с заполненным жидкостью зазором между подвешенной на упругих элементах втулкой подшипника и статором и...

Номер патента: 150276

Опубликовано: 01.01.1962

Автор: Соловьев

МПК: F01D 1/00, G01M 10/00

Метки: гидравлический, стенд, энерго-кавитационный

...крышками. В оставшемся свободном пространстве с помощью вакуум-насосов б и 7 может быть создано переменное по величине разрежение, что позволит решить и проблемы кавитационных,испытаний и вопросы моделирования полей давления в проточной части.Параллельное подключение свободного про. странства в баках к вакуум-насосам обеспечивает сохранение постоянства напора на стенде в условиях переменных о (величина кавита15027 бционного коэффициента),и режимов работы (а = таг; р = айаг; Ь = чаг). В условиях быстропротекающих переходных процессов указанное обстоятельство оказывается весьма важным. При этом в случае необходимости возможно также программировать изменения а во времени, создавая условия, близкие к разрывусплошности потока...

Номер патента: 151047

Опубликовано: 01.01.1962

Автор: Быков

МПК: F01D 5/26, G01D 5/34

Метки: бумаги, графиков, диаграммной, расшифровки

...поперек поля диаграммной бумаги. Процесс поиска продолжается непрерывно до нового появления линии графика на пути перемещения фотоголовки, после чего система переходит в режим слежения, Наличие схемы поиска обеспечивает надежную работу системы без участия оператора.Работа схемы поиска (фиг. 2) основана на фотоэлектрическом принципе, с целью устранения нежелательных механических усилий, связанных с включением и выключением ее элементов. Схема поиска состоит из двух фотоголовок 10 поиска, двух усилителей на полупроводниковых триодах ПТПТ ПТ, и ПТ, и двух реле поиска Р, и Р.Наличие между фотоголовкой 1 следящей системы и лампой 8 чистой диаграммной бумаги всегда приводит к движению в одну сторону (определяемую положением...

Номер патента: 151354

Опубликовано: 01.01.1962

Авторы: Кибальник, Леках, Соловей

МПК: F01D 15/04, G05D 29/00

Метки: агрегатом, главным, дистанционного, судовым, турбозубчатым

...движения импульсного и силового масла. В нерабочем состоянии ГТЗА окна А и Б закрыты, давление масла под золотником 16 равно давлению силового масла и клапаны 5 и б закрыты. При перемещении золотника 15 открываются окна А и Б, давление масла под золотником 16 уменьшается и клапаны 5 и б открываются,Все клапаны маневрового блока снабжены односторонними подпружиненными сервомоторами, причем сервомоторы 22, 23 клапанов 5 и 6 имеют отсечные золотники 19 и 20, а сервомоторы 24 и 25 быстрозапорного 7 и разобщительного 8 клапанов снабжены ускорительными золотниками 26, 27, обеспечивающими быстрое открытие или закрытие этих клапанов. Для предотвращения проточки пара в турбину заднего хода при работе турбины переднего хода предназначен...

Номер патента: 151355

Опубликовано: 01.01.1962

Авторы: Блох, Сыркин

МПК: F01D 25/36

Метки: 180deg, паровых, проворачивания, роторов, турбин

...замыкают цвпь тахогенератора ТГ, Обмотка линейного контактора КЛ включается через нормально закрытый контакт Р, промежуточного реле Р. Линейный контактор КЛ, срабатывая, включает электродвигатель (не изображен на чертеже), вал ротора паровой турбины проворачивается на 180 до положения, фиксированного тахогенератором ТГ, имеющим две пары полюсов и дающим за пол-оборота два импульса разной полярности. Импульс тахогенератора ТГ поступает на поляризованное реле ПР, последнее, срабатывая, замыкает цепь промежуточного реле Р к моменту, когда ротор повернется нарота. Промежуточное реле Р, срабатывая, самоблокируется и свосо 1 О 1355 Предмет изобретения Устройство для автоматического пооворачивания роторов паровых турбин на 180 после отключения...

Номер патента: 151356

Опубликовано: 01.01.1962

Авторы: Власов, Митюшкин

МПК: F01D 9/02

Метки: аппарат, сверхзвуковой, сопловой, ступени, турбинной

...гиперболоидов вращения для выравнивания статического давления на выходе.В прямолинейные пазы обойм, имеющих постоянную глубину, вставлены на равном расстоянии один от другого (шаг) сопловые перегородки 3. Для жесткого скрепления с обоймами сопловые перегородки приварены сверху и снизу к ним. Сопловые перегородки изготовляют из цельнотянутой профильной полосы, одна сторона которой - фасонная, а другая - плоская. Фасонную сторону сопловой перегородки профилируют следующим образом; до горла выполняют по лемнискате (или по кривой Ветошинского), за горлом (в расширяющейся части сопла)Ъо 151356профилируют по методу характеристик, при этом вторую сторону сверхзвукового сопла выполняют плоской.Ограничивающие обоймы наружную 1 и внутреннюю 2...

Номер патента: 152468

Опубликовано: 01.01.1963

МПК: F01D 25/24, F01K 7/38

Метки: 152468

...ее работы.Это достигается тем, что одна или обе стенки входного участка в каналах поворотного кольца и сопловой решетки выполнены под заданным острым углом к оси последней.На чертеже изображена половина поворотной диафрагмы, в разрезе с развернутым сечением по Л-А.Регулируоцая поворотная диафрагма содержит поворотное кольцо 1 со стойками 2, образующими каналы 3 для подвода пара, и неподвижгую диафрагму 4 с сопловой решеткой б, по каналам б опорой поступает пар.Одна или обе стенки входного участка в каналах 3 и б поворотного кольца 1 и неподвикнор диафрагмь 1 выполнены наклонными к оси сопловой решетки б.Заданное давление в камере отбора поддерживают поворотным кольцом 1, регулируя пропуск пара в последующие ступени турбины,...

Номер патента: 152596

Опубликовано: 01.01.1963

МПК: F01D 25/06, F01D 5/10

Метки: 152596

...обойму 2, собранные с радиальными зазорами 3 и 4, и плоский спиральный демпфирующий элемент б, пространство между витками б стальной ленты которого заполнено маслом, Зазоры т и 4 ограничивают деформации демпфера при перегрузках,Демпфер устанавливается между подшипником качения (скольжения) и валом ротора или между подшипником и корпусом турбомашины. При деформации демпфирующего элемента б рассеяние энергии осуществляется как за счет сухого трения при взаимных проскальзываниях витков б ленты, так и за счет гидродинамической силы трения при всасывании масла в зазоры между витками б и при вытеснении из них масла.Оптимальная настройка демпфера ючении его осуществляется за счет установления шага и ве углублений, толщины и152596 числа...

Номер патента: 152659

Опубликовано: 01.01.1963

Авторы: Гельтман, Старостин

МПК: F01D 19/00, F01K 13/02

Метки: блоков, пара, параметры, пусковые, сверхкритические, схемы

...при значительных сбросах нагрузки и пусках турбоагрсгата из горячего состояния, так как при этом отпадает необходимость в установке дросселирующей арматуры в па роперегревателе.Дросселированис пара при глубоких сбросах нагрузки и пусках турбоагрсгата из горячего состояния осуществляется це в регулирующих клапанах турбины, а в вихревой трубе. Поток горячего пара направляется в турбину, а поток холодного пара сбрасывается в холодную нитку паропровода промежуто шого перегревателя, При этом температура пара перед турбиной может быть равна начальной. Разность температур между паром и горячими частями турбины будет выдержана в допустимых пределах.На чертеже схематически изображена конструкция вихревой трубы.В рабочую камеру-улитку 1...

Номер патента: 153918

Опубликовано: 01.01.1963

МПК: F01D 25/24, F01D 9/04

Метки: 153918

...пара от стенки диффузорного участка и связанные с этим потери энергии потока.Диафрагма, изготовленная согласно изобретению, выполнена с кольцевой или осевыми щелями, а направляющие лопатки - с каналами и конфузорными щелями в их выходных кромках для отсоса пограничного слоя в пространство перед рабочим колесом под действием разности давлений в месте отсоса и за направляющими лопатками,На чертеже изображена предлагаемая диафрагма, разрез, сечения по А-А, Б-Б, В-В н вид по стрелке Г.В теле диафрагмы 1 выполнены кольцевые илосевые щели 2, через которые пар по кольцевому коллектор 1 3 и осевым каналам 4 попадает во внутреннюю полость б направляющих лопаток, из которых через конфузорные щели б поступает в пространство 7 перед рабочим...

Номер патента: 154696

Опубликовано: 01.01.1963

МПК: F01D 25/06, F01D 5/02

Метки: 154696

...уравновешивание лопатки и трех координатных плоскостях, Для этого на концах крестовины подвешивают грузы таким образом, чтобы исключить их взаимное влияние. Поворачивая лопатку относительно оси держателя, производят определение статических моментов: учитывающего смещение центра лопатки по ее длине, учитывающего смещение центра тяжести по хорде и учитывающего смешение центра тяжести в плоскости вращения, г 1,ля исключения расчетов при определении статических моментов грузы тарируют в соответствующих единицах. Для повышения точности определения моментов крестовину устанавливают так, чтооы точки подвеса грузов, а также опорная точка крестовины лежали в одной плоскости с осью крепления лопатки, проходящей через ее центр тяжести.По...

Номер патента: 154697

Опубликовано: 01.01.1963

МПК: F01D 25/06, F01D 5/02

Метки: 154697

...9 и 10 крестовины, держателя 11 для закрепления лопаток, установленного на плече 12 крестовины и грузов-разновесов.Лопатку, подлежащую балансировке, устанавливают в держателе 11 и грузами уравновешивают ее в трех плоскостях, а величину соответствующего статического момента определяют по набору примененных разновесов. Во время балансировки легких лопаток головка опирается на опорную призму 13 конусной призмой И, которая в случае балансировки тяжелых лопаток заменяется ортогональной призмой 15. Положение по вертикали опорной призмы может регулироваться. В случае групповой замены лопаток на головку вместо крестовины устанавливают дисковый венец 1 б. Конструкция его пазов 17, их количество и расположение соответствуют рабочему диску ротора...

Номер патента: 155361

Опубликовано: 01.01.1963

МПК: F01D 1/06, F01D 9/02

Метки: 155361

...парциальности и повышед. при сохранении геометрических размеров сопла и его угла и, стенки косого среза выполнены прямоли 1.еш 1 о пли криволпогнутыми в сторону вращения рабочего колеса. Рад дов дав, одно илтчающа ния к. пустанов пейно о Известны радиально-центробежные газовые турбины для сверх- критических перепадов давления и малых расходов, сопловой аппараг которых содержит одно или несколько осесимметриччых сопел с косым срезом.Предлагаемая турбина отличается от известных тем, что стенки косого среза выполнены прямолинейно или криволинейно отогнутыми в сторону вращения рабочего колеса. Это увеличивает степень ее парциальности и повышает к. п. д. трубины. Геометрические размеры сопла и угол его установки остаются грежними.На...

Номер патента: 155362

Опубликовано: 01.01.1963

МПК: F01D 5/14, F04D 29/30

Метки: 155362

...обтекании профиля влияние вязкости потока сказывается в образовании тонкого пограничного слоя на профиле и в отрыве потока на задней кромке, вблизи точек 5 и б, причем обратным влиянием пограничного слоя на распределение давления на профиле практически можно пренебречь. Отрыв потока на задней кромке учитывают, допуская, что за точками 5 и б профиля скорость и давление на линиях тока остаются постоянными.Для построения решетки профипользуют приближечный способ С.гточная зависимость относительной п п155362рости заменяется приближенной при совпадении точной и приближенной величин относительчой плотности при двух определенных значениях приведенной скорости, Решетка строится по заданному годографу скорости или иными методами. Полученные...

Номер патента: 156165

Опубликовано: 01.01.1963

МПК: F01D 5/26

Метки: 156165

...сухого трения для изменения собствен 1 О частоты колебаний небандажированных рабочих лопаток турбин и компрессоров.Предлагаетый Демпфер выпОлнен в виде сазОзак,инива 1 ошегося тела, размещенного между полками лопаток и диском.Такое выполнение демпфера улучшает дезпфирюшие свойства и предотвращает вибрационные нагрузки на замковую часгь лопаток и пазы дисков.На чертеже схематически изображены демпфирующие клинья 1, размещенные межд полками лопаток 2 и дисков ). Предмет изобретения тела, разаегценного 1 ежд, полками лопаго и диском. Демпфер сухого трения для изменения сооственной частоты ко.яебаний небандажировангых ряоочих лопаток турОИН и копрессоров, о т л и ч а ю ш и й с я тем, что, с целью улучшения девпфируОИ 1 их свойств и...

Номер патента: 156956

Опубликовано: 01.01.1963

МПК: F01D 17/26, G05D 13/08

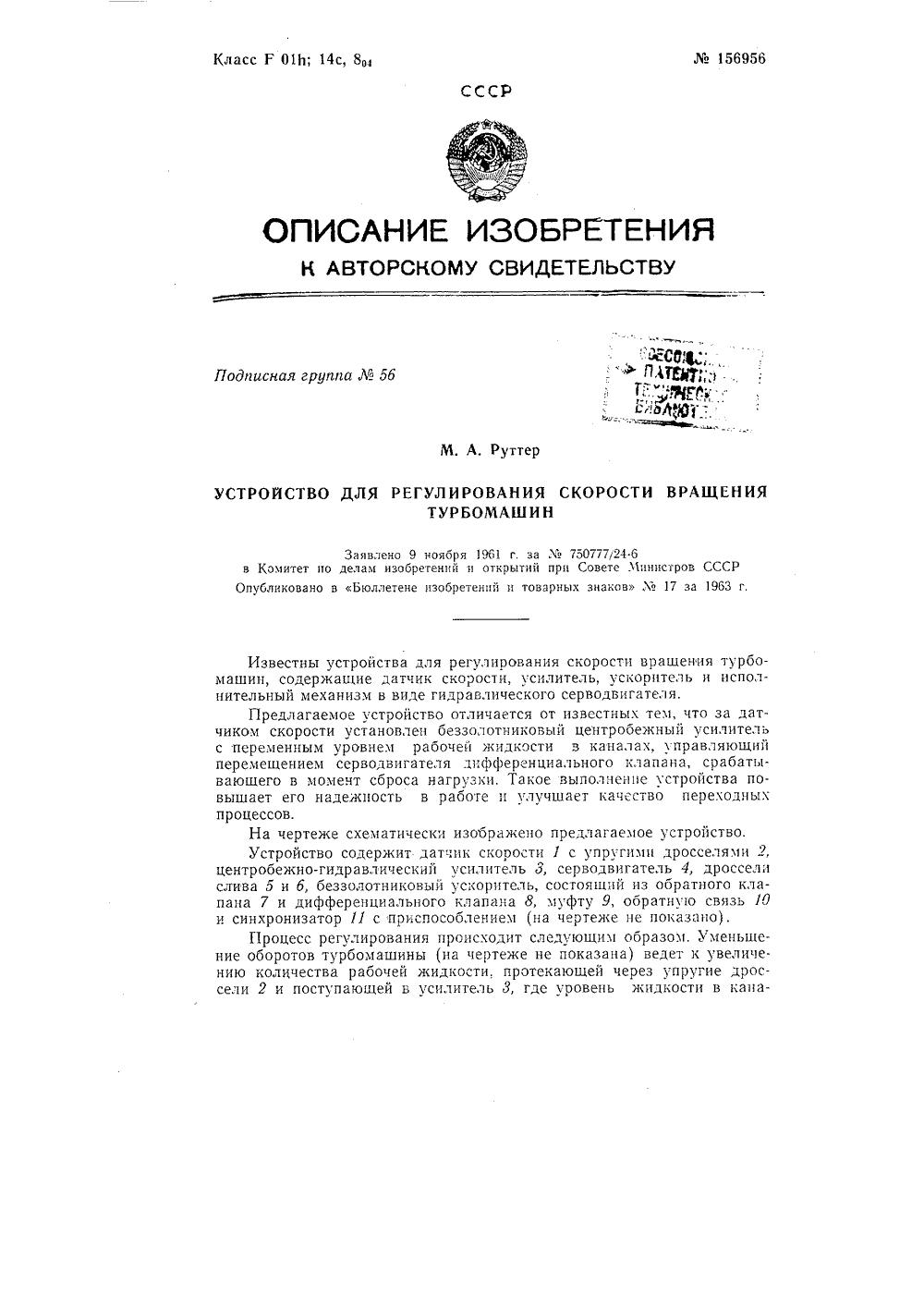

Метки: 156956

...ведет к увеличению количества рабочей жидкости, протекающей через упругие дроссели 2 и поступающей в усилитель 3, где уоовень жидкости в каца156956лах 12 соответственно повышается. Давление под поршнем 13 серводвигателя 4 возрастает в соответствии с зависимостью;1 реч -1 огде р, - площадь сечения ча входе;, - площадь сечения шайб слива (на чертеже не показаны), р, и и, - коэффициенты истечения;Р, - давление рабочей жидкости перед регулирующими дросселями 2 (для большинства систем - давление масла в системе смазки).При повышении давления поршень 13 серводвигателя 4 движется вправо до тех пор, пока шток 14 через рычажную передачу 15, муфту 9 и механизм обратной связи 10 не вернет дроссели 2 в положение, близкое к первоначальному.При...

Номер патента: 156957

Опубликовано: 01.01.1963

МПК: F01D 17/26, G05D 13/08

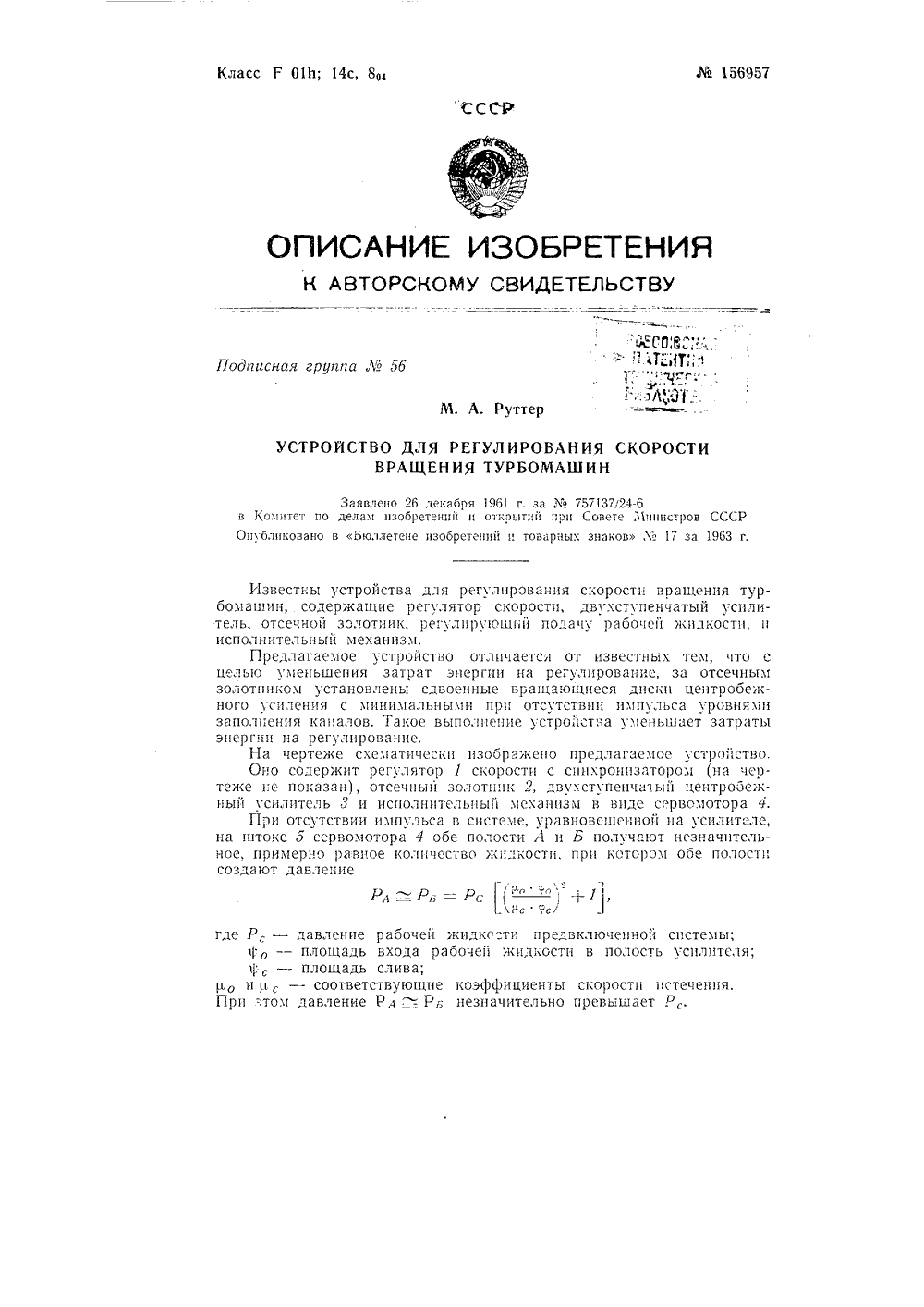

Метки: 156957

...затраты устропство. ом (на чер- центробежвомотора 4. а усилителе, пезначительоое полости гаемое шзатор пча ый иде сер енной иучают отором Рл -предвключенной системы;кости в полость усилЛтсл где РсЧо Фс Ро т 1 При =т 1 дкс:ти очей ж- давление ра - площадь вх - площадь сл - соответству м давление РА очеп ода рава; коэффициенты скорости истечениянезначительно превышает Р,. ющи156957При уменьшении оборотов регулятор 1 скорости сдвигает золотник 2 вправо, открывая окна 6 подачи жидкости в полость Е, и окна (на чертеже не показаны) слива из полости Г.Урое хкидкости в каналах (на чертеже не показаны) полоси Р цепробежного усилителя 3 практически мгновенно возрастает до величины, при которои давление в ней окажется досгаточным для перемещения...

Номер патента: 157886

Опубликовано: 01.01.1963

МПК: F01D 21/02, G05D 13/00

Метки: 157886

...токи. Взаимодействие этих токов с вызвавшим их магнитным полем создает механический момент, действующий ца магнит 1 в направлении вращения концевой гайки 4, пропорционально скорости вращения. Прц увеличении числа оборотов выше допустимого крутящий момент магнита 1 преодолевает сопротивление предварительного натяжения спиральноц прх жины г и поворачивает распределительный диск 12. При этом отверстие в нем соединяется с каналом прохода воздуха в мембранное пространство 14. Мембрана 15 под действием подведенного к цей воздуха прогнется, нажмет на толкатель 16, которьш воздействует на кнопку мцкровыключателя 17 и включит систему регулирования оборотов турбины.При падении оборотов турбины спиральная пружина 7 возвратит магнит 1 и...

Номер патента: 158183

Опубликовано: 01.01.1963

МПК: F01D 25/18, F16N 7/22

Метки: 158183

...из свободно висящего на валу 1 кольца 2 трапецсидального сечения и маслосъемника 3 с эластичным скоебком 4, укрепленного на корпусе о подшипника.При вращении вала 1 масло с внутренней поверхности 6 кольца подается вследствие контакта с ней вала в ограниченной зоне 7. Одно. временно масло, увлекаемое наружной поверхностью 8 кольца 2, снимается с нее скребком 4 и чсрез отверстие 9 вкладыша 10 поступает и кольцеВым кгавкам Внутри него, подаощнм масло непосредстВенно В рабо ую зОну, Поскольк 1 наружная поверхность д Ольца несет зна. чптельно больше масла, чем Внутренняя поверхность 6, меньшая сторона 11 трапедни 12 обращена В валу 1. Продольные канавки 13 дают158183 возможность увеличить скорость кольца 2, что приводит к возрастанию...

Номер патента: 158579

Опубликовано: 01.01.1963

МПК: F01D 1/10, F01K 7/18

Метки: 158579

...двухвенечпой регулирующей ступени заключается в том, что для повышения эффективности ее работы при перегрузках перед вторым венцом рабочих лопаток усгановлен сопловой аппарат для подвода к нему свежего пара (первый рабочий венец пар минует). Профиль рабочих лопаток первого венца определяется условиями их работы при малых, а лопаток второго венца - при больших нагрузках.На чертеже показана принципиальная схема предлагаемой двухвенечной ступени.Конструкция содержит сопловой аппарат 1, через который свежий пар, поступающий на режимах повышенной мощности из сопловой коробки 2, подводится непосредственно ко второму венцу рабочих лопаток 3, минуя первый рабочий венец 4. 1 Двухвенечная регулирую паровой турбины, работающая нагрузках как...

Номер патента: 158971

Опубликовано: 01.01.1963

МПК: F01D 5/02

Метки: 158971

...изготовляют отдельно от ступицы колеса.Из гибкой упругой ленты выполняют заготовку лопаточного венца, например штамповкой или прокаткой, На одной стороне ленты размещены лопатки с заданным расчетным профилем. При монтаже колеса ленту накладывают на цилиндрическую поверхность ступицы и закрепляют бандажом, охватывающим лопагки по торцам.На фиг. 1 изображен разрез заготовки лопаточного венца ленты; на фиг. 2 - внд ленты со стороны лопаток; на фпг. 3 - собранное рабочее колесо турбины.Гибкую упругую ленту заготовки лопаточного венца 1 с лопатками 2 отрезают, но.л.1- ; ьвают на ступицу 3 рабочего колеса и закрепляют бандажом 4,Такой способ упрощает процесс изготовления рабочего колеса и снижает его трудоемкость. Способ изготовления...

Номер патента: 159214

Опубликовано: 01.01.1963

МПК: F01D 17/00

Метки: 159214

...регулирование.В мощных энергосистемах для этих 1,е.;ей применяют автоматические регуляторы частоты, которые в сочетании с уравцителямп могцности обеспечивают регулирование частоты не одним агрегатом, а группой гидроагрегатов ГЭС. Сигнал с такого регулятора передается по электрической следящей системе, которая в ряде случаев целесообразнее гидравлическая, так как салема регулирования любой тГрбипы гидроагрегата является гидравлцческоц,Предлагаемая система автоматического реГулирования также п 03 ВОляет обеспечить синхронность настройки всех гидроагрегатов, по достигается это тем, что регулятор одной из турбин гцдроагрегата дополнен задатчцком мощности. сигнал с которого посредством гидравлической следящей системы синхронно подстраивает...

Номер патента: 160717

Опубликовано: 01.01.1964

Автор: Ринкус

МПК: F01D 21/00

Метки: jiaaif, uoloif-"-•, автоматической, защиты, паровой, турбины

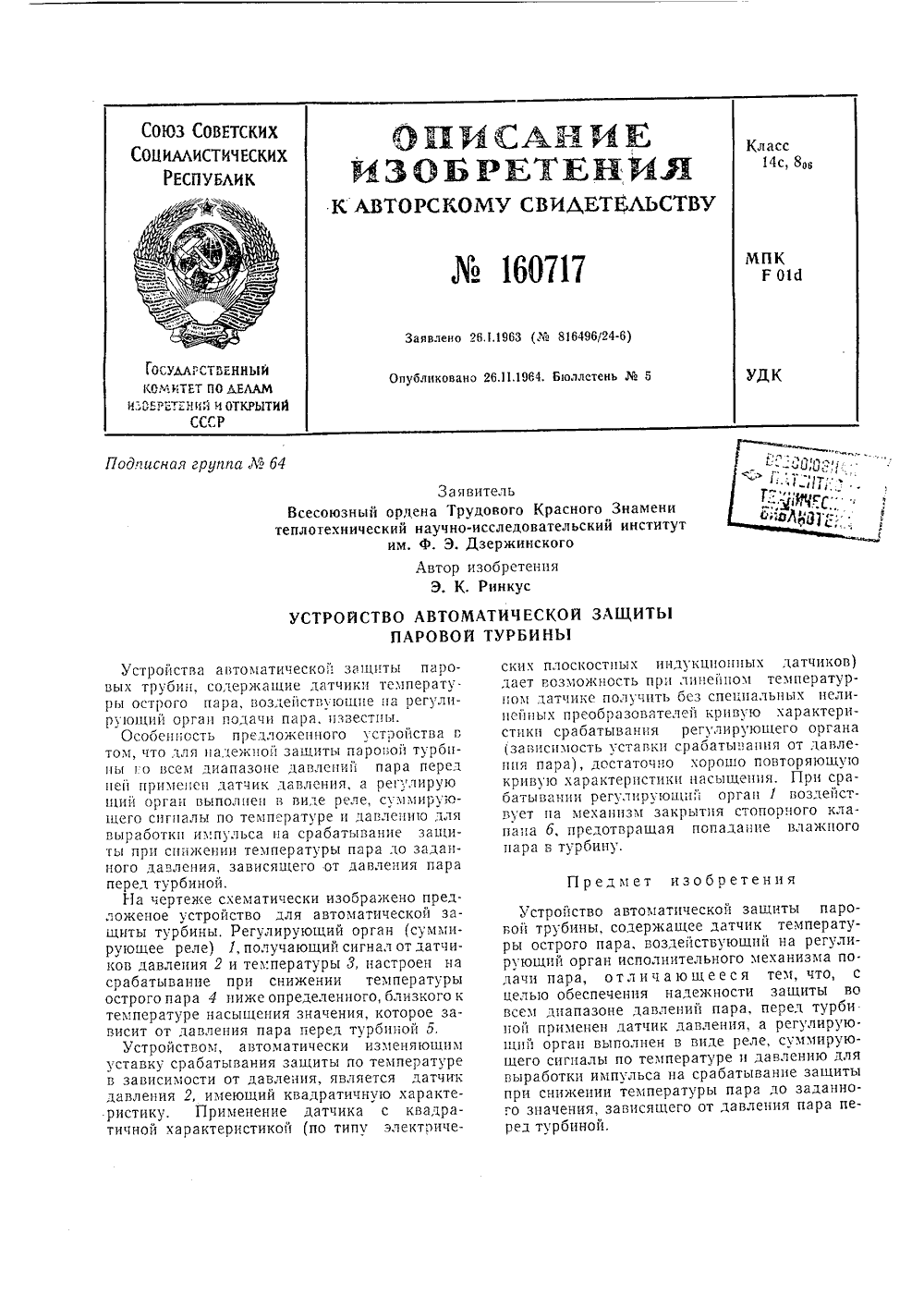

...давлец 1 ю лля выработкп импульса ца срабатывание защиты при снижении температуры пара ло заданного давления, зависящего от давления пара перел турбиной.На чертеже схематически изображено предложеное устройство лля автоматической защиты турбины. Регулирующий орган (суммирующее реле) 1, получающий сигнал от латчиков давления 2 и температуры 3, настроен на срабатывание при снижении температуры острого пара 4 ниже определенного, близкого к температуре насыщения значения, которое зависит от давления пара перед турбиной 5,Устройством, автоматически изменяющим уставку срабатывания защиты по температуре в зависимости от давления, является датчик давления 2, имеющий квадратичную характеристику. Применение датчика с квадратичной характеристикой...

Номер патента: 160886

Опубликовано: 01.01.1964

МПК: F01D 5/12, G01H 1/04

Метки: 160886

...датчиков, геиерагор 10 горизон.альной ждусцей развертки и генератор 11 непрерывнои вертикальпой развертки.Измерительные импульсы от датчика 4 после усиления и формированя подаются ня запуск генератора 10 горизонтальной ждущей)ох 5 егст прохождеиия лопат)с) мимо латчика 4 по экрану трубки 8 в гори зси)тальном направлении начинает двигаться луДлительиость развертки выбирают меньсс времени полного оборота колеса. От датчика 1 импульсы поступают на вход синхро, изации генератора вертикальиой иепрерывиой разверт)си. Таким образом, за каждый Оборот колеса луч па экране трубки 8 псреме М 160886щается от крайнего верхнего положения до крайнего нижнего и обратно.Импульс от датчика 7 формируется в короткий положительный сигнал, поступающий на...

Номер патента: 162032

Опубликовано: 01.01.1964

МПК: B64D 41/00, F01D 15/10

Метки: 162032

...элементами, воспринимающими обороты ротора и скоростной напор воздушного потока. Предмет изобретения1. Щелевая воздушная турбина, устапавли. ваемая в продольной щели (пазу) фюзеляжа летательного аппарата, работающая от воз. душного скоростного напора, состоящая из корпуса, ротора и приводных шестерен, отл и ч а ю щ а я с я тем, что, с целью использования ее в большом диапазоне скоростей и высот полета, уменьшения веса, упрощения конструкции и повышения надежности, корпус турбины выполнен в верхней части с вырезом (пазом) для вывода в поток ротора, состоящего из двух звездообразных частей с ьстроеными в цапфах на концах звезд подшипниками, несущими оси с закрепленными па них выпукло-вогнутыми лопатками, снабженными...

Номер патента: 162160

Опубликовано: 01.01.1964

МПК: F01D 21/04

Метки: 162160

...диском 1 упорного подшипника, направление вращения которого показано стрелкой, и качающейся колодкой 2 образуется смазочная пленка, гидродицамическое давление в которой достигает наибольшей величины в точке 3 поверхности скольжения колодки. Точка расположена цад опорным ребром 4 ца середине высоты колодки или над точкой опоры(для конструкции колодки с точечной опорной поверхностью).Для возможности замера гидродинамического давления в смазочной пленке в теле колодки выполнены отверстия 5 и установлена трубка б, по которой давление в смазочной пленке передается к датчику, управляющему защитными органами турбины.При нормальной работе упорного подшипника измерительный прибор фиксирует достаточно высокий уровень давления (60 - 80...
