Номер патента: 2004738

Опубликовано: 15.12.1993

Автор: Подорванов

МПК: E04G 23/00, E04G 3/16

Метки: конструкций, монтажа, ремонта, строительных

...через подвижной блок спригруэом, перемещающейся по вертикальной натянутой гибкой направляющей, расположенной по ширине строительнойзэхватки, соединен с консолью.Применение фрикционно-барабанныхлебедок с пригрузом на подвижном блокеобеспечивает возможность работы устройства на зданиях повышенной этажности.Вес устройства снижается зэ счет отказа отустановки балласта на раму лебедки,Нэ фиг, 1 показано устройство. общийвид; на фиг, 2 - то же, вид сбоку. Устройство для монтажа и ремонта строительных конструкций содержит привод с двумя тяговыми канатами 1, каждый из которых, пропущенный через блок рояльного типа 2, отклоняющие ролики 3, фрикционно-барабанную лебедку 4, блок 5, установленные на консоли 6, одним концом соединен с грузонесущей...

Номер патента: 1740114

Опубликовано: 15.06.1992

Авторы: Брыксин, Денисов, Кабаков, Подорванов, Самойлович, Фрейденберг

МПК: B22D 7/00

Метки: изложницы, разливки, стали

...сталив изложницы сверху,Цель изобретения - улучшения качестваповерхности слитка за счет уменьшенияразбрызгивания металла при его ударе одно изложницы, Для этого в ее нижней частисоздают постоянное магнитное поле с индукцией 0,1-0,4 Тл.Способ иллюстрируется следующимпримером.П р и м е р, Слиток стали массой 0,5 тполучали разливкой сверху с наложением нанижнею часть изложницы магнитного поля.Длительность воздействия поля на расплавстали составляла 1-3 с, При использованиимагнитного поля с индукцией в указанныхпределах никаких поверхностных дефектовна слитках и прокате не выявлено,СТАЛИ В ИЗЛОЖ- относится к черной металк способам разливки стали рху, Цель иэобретения -ва поверхности слитка эа разбрызгивания металла но изложницы, Для...

Номер патента: 1731920

Опубликовано: 07.05.1992

Авторы: Мешик, Подорванов, Сухачев

МПК: E04G 3/16

Метки: зданий, ремонта, стен

...консолью с блоком рояльного типа, установленной в средней части захватки, причем лебедка размещена под доство работает следующим о П ем изменения дли 1 подается к люб здания, Трос 4 пр ет. Для перемещен ти фасада изменяю мощью лебедок 11 ободно провисает. ны тросов 2 и 3 ой правой части и этом свободно ия люльки в прат длины тросов 3 и 12. Трос 2 при Таким образом,люлька фасада провис вой час и 4 с по ЭТОМ СВ ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(71) Центральный научно-иский и проектно-экспериментут организации, мехтехнической помощи строите(56) Авторское свидетельствоК. 101996, кл. Е 04 6 3/16, 19 Изобретение относится к обл ительства и может быть использ ремонтно-строительных работах. Целью изобретения...

Номер патента: 1614834

Опубликовано: 23.12.1990

Авторы: Мельников, Подорванов, Пыжиков

МПК: B62D 33/06

Метки: кабины, подъема, средства, транспортного

...рычагами 10 и 11 в шарнире 15 излома, обратного их излому при нахождении кабины 1 в транспортном положении (пунктир, фиг. 2), т. е. при пересечении шарниром 5 линии, соединяющей шарниры 12 и 13 при подъеме кабины.Устройство работает следующим образом.Для перевода кабины 1 из транспортного положения в рабочее с помощью съемной рукоятки 6 винт 4 приводят во вращение. При этом гайка 5 движется вверх,воздействуя через палец 16 на плечо фиксирующего рычага 10. Поскольку последнийшарнирно связан с кронштейном 14 кабины1, а также посредством дополнительногорычага 11 с рамой 9, перемещение гайки5 вверх приводит к совместному вращениюрычага 10 в шарнире 12 и рычага 11 вшарнире 13. При этом излом рычагов 10и 11 в шарнире 15 уменьшается, а кабина 1...

Номер патента: 1555048

Опубликовано: 07.04.1990

Авторы: Брыксин, Кабаков, Лавров, Подорванов, Поживанов, Рябов, Самойлович, Самохвалов

МПК: B22D 11/08

Метки: литья, непрерывного, слитков

...(фиг. 3, по казана штриховой) в объеме металлавозникает электромагнитная сила Р,направленная вдоль технологическойоси установки и вызывающая перемешивание жидкой фазы слитка. Контуры9 предполагаемой циркуляции расплавапоказаны на фиг, 3. Перемешиваниежидкой фазы интенсифицирует процесспередачи тепла (в. частности, теплакристаллизации) от жидкого ядра слитка к твердой корочке и от нее к охлаждающей среде, При этом сокращается продолжительность затвердеванияи уменьшается глубина жидкой лунки,что позволяет увеличить скоростьвытягивания слитка и повысить производительность устройства. Ускорениетеплоотвода от жидкой фазы и выравнивание температуры по сечению жидкой фазы создает условия для объемной кристаллизации металла и ведет...

Номер патента: 1491374

Опубликовано: 07.07.1989

Авторы: Подорванов, Скоблин, Сморода

МПК: A01G 13/02

Метки: атмосферных, защиты, осадков, различных

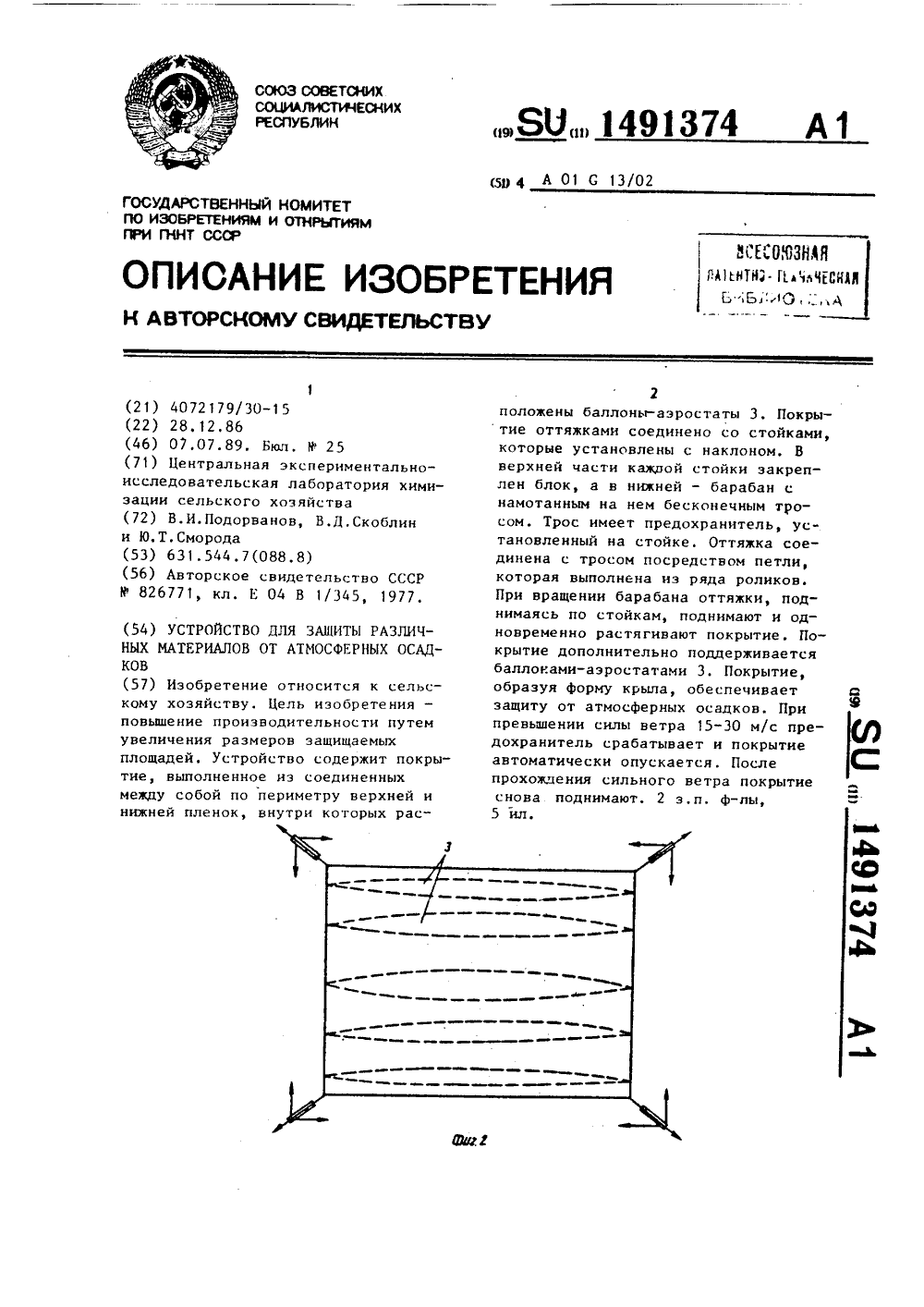

...расположены баллоны-аэростаты 3. Покрытие соединено оттяжками 4 со стойками 5, которые установлены с наклономв вертикальной плоскости в сторонуцентра покрытия, В верхней части 20стойки 5 закреплен блок 6, а в нижней - барабан 7 с намотанным на нембесконечным тросом 8. Блок 6 и барабан 7 соединены между собой этимтросом. Оттяжка 4 соединена со стойкой 5 с воэможностью перемещениявдоль нее и снабжена компенсатором 9.Оттяжка 4 соединена с тросом 8 припомощи петли 10, выполненной в видеряда роликов 11, охватывающих стойку5. Трос 8 имеет предохранитель 12,установленный на стойке 5. Устройство работает следующим образом. 35При вращении барабана 7 оттяжки 4, поднимаясь по стойкам 5, поднимают и одновременно растягивают покрытие.Поднятое на...

Номер патента: 1458540

Опубликовано: 15.02.1989

Авторы: Барабенов, Подорванов, Скоблин, Сморода

МПК: E04H 5/08

Метки: гибкое, защитное, покрытие, светопрозрачное, сельскохозяйственного, сооружения

...собой жесткими Ч-образными соединительными элементами, на концах которых размещены пружинные захваты. Последние прикреплены к узлам крепления стержней каждой сетки, которые расположены по диагонали одной ячейки, 4 ил,элементов о, размерь х по высоте кратны вду сетками 2.Стержни 6 каждого соединительного элемента 5 снабжены по концам пружинными захватами 8, установленными в улах 9 крепления стержней 1 каждой сетки 2, расположенных по диагонали одной ячейки 3.Защитное гибкое светопрозрачное покрытие опирают на опоры 10 и закрепляют на опорах 11. Его устанавливают на весь летний период на площади с сельскохозяйственными культурами, которые необходимо защитить от града. Сетки 2 пропускают солнечные лучи и дождевые осадки, необходимые...

Номер патента: 1371764

Опубликовано: 07.02.1988

Авторы: Брыксин, Дистергефт, Кабаков, Подорванов, Самойлович, Шифман

МПК: B22D 11/16, G01P 5/08

Метки: жидкой, зоне, металла, непрерывной, перемешивания, разливке, расплавленного, скорости, слитка, течения, установки, фазе, электромагнитного

...измерения скорости температурные измерения проводят одновременно с измерением разности потенциалов и в тех же точках сечения слитка. С этой целью каж 45 дую пару электродов 6 (фиг4) объединяют с термопарой 8 в один измерительный элемент 9. Измеренные в точках сечения значения температуры используют в формуле суммирования для50 определения электропроводности в измерительных точках и для вычисления площади жидкого ядра в сечении.С целью повышения точности и уменьшения времени измерения измерительные элементы 9 (фиг.4) объединяют в один55 измерительный блок 10 (фиг.5), позволяющий ввести в непрерывный слиток 11 все измерительные элементы одно 4временно, Положение каждого измерительного элемента в блоке жестко зафиксировано, поэтому они...

Номер патента: 1346330

Опубликовано: 23.10.1987

Авторы: Брыксин, Гирский, Дистергефт, Кабаков, Подорванов, Самойлович, Сахнов, Субоч, Тихонов, Федотов

МПК: B22D 11/124

Метки: металлов, непрерывной, разливки

...лунки Ь =,4,5 м. Длина участка перемешивания 1 получена путем физи ческого моделирования движением металла в жидком ядре слитка под действием электромагнитных сил (фиг,2) и составляет 3 м. Участок перемешивания расположен в первой и второй сек циях охлаждения, поэтому корректиру ют расход воды только в этих секциях. Величину К принимают равной 1,0,.Согласно способу определяют необходимые для устранения разогрева по верхности слитка расходы воды в секциях 1 и 11: А =КС й 3 6 мз/чЬ -ЬФЬ-ЬА =К(- -- )С =0,9 м/ч.1 30 затвердевация,.а вместе с тем и возможности увеличения скорости вытягивания значительные, однако качество металла резко снижается.При использовании ЭМП в процессе непрерывного литья незатвердевшая55 часть слитка приводится в...

Номер патента: 1209799

Опубликовано: 07.02.1986

Автор: Подорванов

МПК: E04G 3/16

Метки: вдоль, грузов, здания, стены, транспортировки

...Техред И. Ве Тираж 729 ПИ Государственно делам изобретени Москва, Ж - 35, Р П Патент, г. Ужоррсктор АодписноеСССРийд. 4/5Проектная,едактор А. Козоризаказ 414/38ВНИИпо113035,филиал ПП мокосо о комитета й и откры аушская на ород, ул. Изобретение относится к строительству, а именно к широкозахватным лк)лькам, ширина рабочей захватки которых в несколько раз превышает длину люльки.Цель изобретения - повышение надежности в работе устройства и амортизирующих свойств дополнительного каната.На фиг, 1 показано устройство, общий вид; на фиг, 2 - то же, вид сверху; на фиг. 3 - установка, страховочного элемента на опоре; на фиг. 4 - установка упругого элемента на горизонтальном канате.Устройство включает в себя люльку 1, привод с двумя...

Номер патента: 1071739

Опубликовано: 07.02.1984

Авторы: Гончаренко, Мец, Подорванов, Шварцер

МПК: B25D 11/12, E21B 1/16

Метки: компрессионно-вакуумный, механизм, ударный

...а поршень имеет перепускные клапаны для связи полости бойка со штоковой полостью, связанной с источником энергоносителя через обратный клапан.На фиг. 1 показан предлагаемый компрессионно-вакуумный ударный механизм, осевой разрез; на фиг. 2 - то же в момент холостого хода бойка; на фиг. 3 - то же, в момент рабочего хода бойка; на фиг. 4 - то же, в момент пропуска сжатого воздуха через приводной поршень.Компрессионно-вакуумный ударный механизм состоит из корпуса 1, образующего с размещенными в нем бойком 2 и связанным через шток 3 и кривошип 4 с приводом поршнем 5 полости бойка 6 и штоковую 7, связанную с источником энергоносителя, например сжатого воздуха, через обратный клапан 8. 2Корпус 1 снабжен обводным каналом 9, выполненным с...

Номер патента: 1038450

Опубликовано: 30.08.1983

Авторы: Каганович, Колосков, Мешик, Подорванов, Сухачев

МПК: E04G 21/14

Метки: грузов, транспортировки

...грузов, общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - 25 люлька в рабочем положении, вид сверху.Устройство для транспортировки грузов имеет люльку 1, подвешенную на тяговых канатах 2, проходящих через блоки 3 и 4 консолей 5 и закрепленных в барабаны лебедок 6. Боковые стенки люльки имеют шарнирно установленные упоры 7, размещенные друг от друга на расстоянии, со 2ответствующем толщине стены, и фиксирующие положение люльки в оконном проеме.Устройство работает следующим образом.По ширине строительной захватки устанавливают консоли 5 с блоками 3 и 4. У основания здания под одной из консолей устанавливают лебедки 6. Тяговые канаты 2, соединенные в одной точке с люлькой 1, пропускают через блоки 3 и 4, причем каждый отдельно...

Номер патента: 1002487

Опубликовано: 07.03.1983

Авторы: Каганович, Колосков, Мешик, Подорванов, Сухачев

МПК: E04G 5/06

Метки: зданию, люлек, подвешивания

...) и детали 8 с прокладкой балка 1 прижимается к стеновой панели. На вылете балки 2 выполнены приспособления 9 для крепления канатов 10, Канат 11 соединяет откидной вылет балки 2 и неподвижную часть балки и проходит через стойку 12, что обеспечивает удобство и безопасность работ при навеши- у вании блоков и тросов и поворот вылета балки 2. Концы двух неподвижных. частей балок 1 соединены между собой канатом 13 со стяжкой 14.На крыше,на расстояниях захватки, устанавливается подкладка с болтом б и деталь 8 с прокладкой, К ним крепится балка в сложенном состоянии, состоящая иэ неподвижной части 1 и вылета балки 2. На стеновую панель укладываются опорные приспособления 4, на которые устанавливаются балки, . Балки крепятся к кровле с...

Номер патента: 861593

Опубликовано: 07.09.1981

Авторы: Воскобойников, Подорванов, Шварцер

МПК: E21C 37/00

Метки: взрыва, действия, моделирования, смесь

...количество каменноугольного пека, который используют в качестве вяжущего., и количество железорудного концентрата, который используют в качестве маполнителя, при этом принимают следующие весовые соотношения, вес.й:. каменноугольный пек 25- 30; железорудный концентрат 70-75,Каменноугольный пек нагревают до полного его раславлеиия, темверату" ра расплава 70"90. Железорудный концентрат небольшими порциями подсыпают в постоянно подогреваемый рас плав каменноугольного пека с помещиванием всей массы для равномерного распределения в ней железорудно86Ьо концентрата. После того как весь расчетный железорудный концентрат смеаан в однородной массе с каменно" угольным пеком, подачу тепла прекращают, а смесь заливают в Формы. Усадка смеси при...

Номер патента: 432891

Опубликовано: 25.06.1974

Автор: Подорванов

МПК: A01K 47/00

Метки: ужг

...к области сельского хозяйства, з част ности к пчвдозодстзуеИзвестны ульи, содврщащив корпус с детком и йрилвтной доской. Однако конструкция известных ульев не дает воэможности использовать пчел как носителей бактвриадьного препарата ддя борьбы с вредитвлями,Придетная доска предлагаем го улья в отдичие от известного раэдедена продольной планкой на две части, одна из которых служит для размещения на нвй бактериального препарата и снабжена поперечными планками для его удвраания, а для ориентации пче на входе й выходе их из улья по обеим сторонам прилвтной доски установлены щвтки с направлен- ноИ в противополоаныв стороны щетиной. чврвэ леток 2 эыползаприлетной доски 3 с планкамии щеткой 5. проползает под щвтко вв опылявтся прваходящимся...

Номер патента: 258864

Опубликовано: 01.01.1970

Автор: Подорванов

МПК: B63B 1/16, B63H 1/04

Метки: воды, движения, колесо, ободом, плавучих, поверхности, средств, цилиндрическим

...быстроходных судов,Известны колеса с цилиндрическим ободом для передвижения судов при движении в режиме качения с рекошетированием. Однако они имеют повышенное гидродинамическое сопротивление из-за образования волн и завихрений.Цель изобретения - создание такого колеса с цилиндрическим ободом, которое обеспечивало бы повышенную устойчивость движения, уменьшение сопротивления и ударных нагрузок.Это достигается тем, что обод выполнен с кольцевым ступенчатым выступом.На фиг. 1 схематически изображено предлагаемое колесо; на фиг. 2 - то же, при повышенной скорости движения.На опорной части обода 1 колеса имеется кольцевой ступенчатый выступ 2. Сумарная ширина ступенек выступа не превышает половины ширины обода. Колесо прикрепляется к...

Номер патента: 192083

Опубликовано: 01.01.1967

Авторы: Васильев, Колосков, Подорванов, Федотов, Цст, Чумак

МПК: E02F 3/92, E02F 7/10

Метки: опускания, подъема

...соединена с телескопической тягой 5, другой конец которой в свою очередь шарнирносвязан с укрепленной на напорном трубопроводе 2 рукоятке б со стопорным механизмом ЗО 7, К напорному трубопроводу 2 в качестве рабочих органов могут быть прикреплены гидромонтажная насадка (рабочий орган 1), всасывающая насадка 8, гидрогребенка 9, насадка для укладки кабеля и др.Консоль 4, телескопическая тяга 5, рукоятка б вместе с напорным трубопроводом 2 образуют шарнирный параллелограмм, При опускании или подъеме рабочего органа этот параллелограмм либо раскладывается, либо складывается (см. фиг. 3), При этом угол наклона рабочего органа 1 к разрабатываемому грунту остается постоянным,В зависимости от вида производимых работ (забой, отгон, срезка...

Номер патента: 184641

Опубликовано: 01.01.1966

Автор: Подорванов

МПК: B63B 1/18, B63H 1/38

Метки: быстроходный, высокой, катер, проходимости

...2 носовых колес, образуя некоторое плечо а,На корпусе укреплены воздушный вертикальный стабилизатор б с воздушным рулем 7 и горизонтальный стабилизатор 8, выполненный в виде обратного крыла и встроенный наклонно, под углом 3 - 10 к горизонтальной плоскости катера. Оси вращения колес смонтированы на амортизаторах 9, выполненных в виде силовых гидравлических или пневматических цилиндров. Кормовые колеса могут быть меньшего диаметра, чем носовые.184641 Составитель Б. И. Даньшин лашиикова Техред Г, Е. Петровская Корректоры: й. П. Ромашова и Т, Н. Костиковасдак мат бум, 60 Х 90/, Объем 0,21 изд. л. Подписное бретений и открытий при Совете Министров СССР Центр, пр. Серова, д. 4 Заказ 2551/12 Тираж 625 ФЦ 11 И И П И Ком итета по деламМоск...

Номер патента: 182600

Опубликовано: 01.01.1966

Авторы: Васильев, Подорванов, Федотов, Чумак

МПК: E02F 3/88, E02F 5/28

Метки: 182600

...описываемого устройства могут быть установлены дополнительные насадки под прямым углом к оси трубы.На фиг. 1 изображено предлагаемое устройство, общий вид и вид сбоку; на фиг. 2 разрез нижней части трубы с насадками.На рабочей трубе 1 посредством шарнира 2 укреплен распределительный коллектор 3, на котором смонтированы параллельные трубы 4 с насадками 5 на концах. В нижней части труб перпендикулярно их оси могут быть расположены дополнительные насадки 6.С помощью трубы 1 устройство подводят к месту работы и подают в него под давлением воду. Под действием собственного веса и с помощью насадок 6 устройство погружается вгрунт на глубину, равную длине труб 4. С увеличением подачи воды со стороны дополнительных насадок появляется каверна с...

Номер патента: 164624

Опубликовано: 01.01.1964

Авторы: Афанасьева, Бпесо, Васильев, Кутузов, Подорванов, Токарев

МПК: E01D 21/00, E02D 29/09

Метки: забивки, штырей

...имеющих на концах с внутренних сторон шипы 6 (зубья) для более падежного сцепления захватов со сваей, а в середине стягивающее устройство 7 с ручным винтовым механизмом 8 для надежного зажима сваи между захватами. Вин товой механизм вращением ходового винта смаховиком 9 обеспечивает крепление устройства па деревянных конструкциях, Для подвешивания устройствапри переносе служат две проушины 10 и 11. Кроме того, в устрой ство входят трехходовой кран 12, два шланга - рабочип 13 и сливной 14, соединяющие трехходовой грап с маслопасосом и сливным бачком; направляющие штыри 15, состоящие из двух подпружиненных поворотных плашек 20 16, раздвигающихся в момент прохождениячерез ппх штока гидроцилипдра с головкой штыря. Работает устройство...
