Стенд для испытания моделей основанийи фундаментов

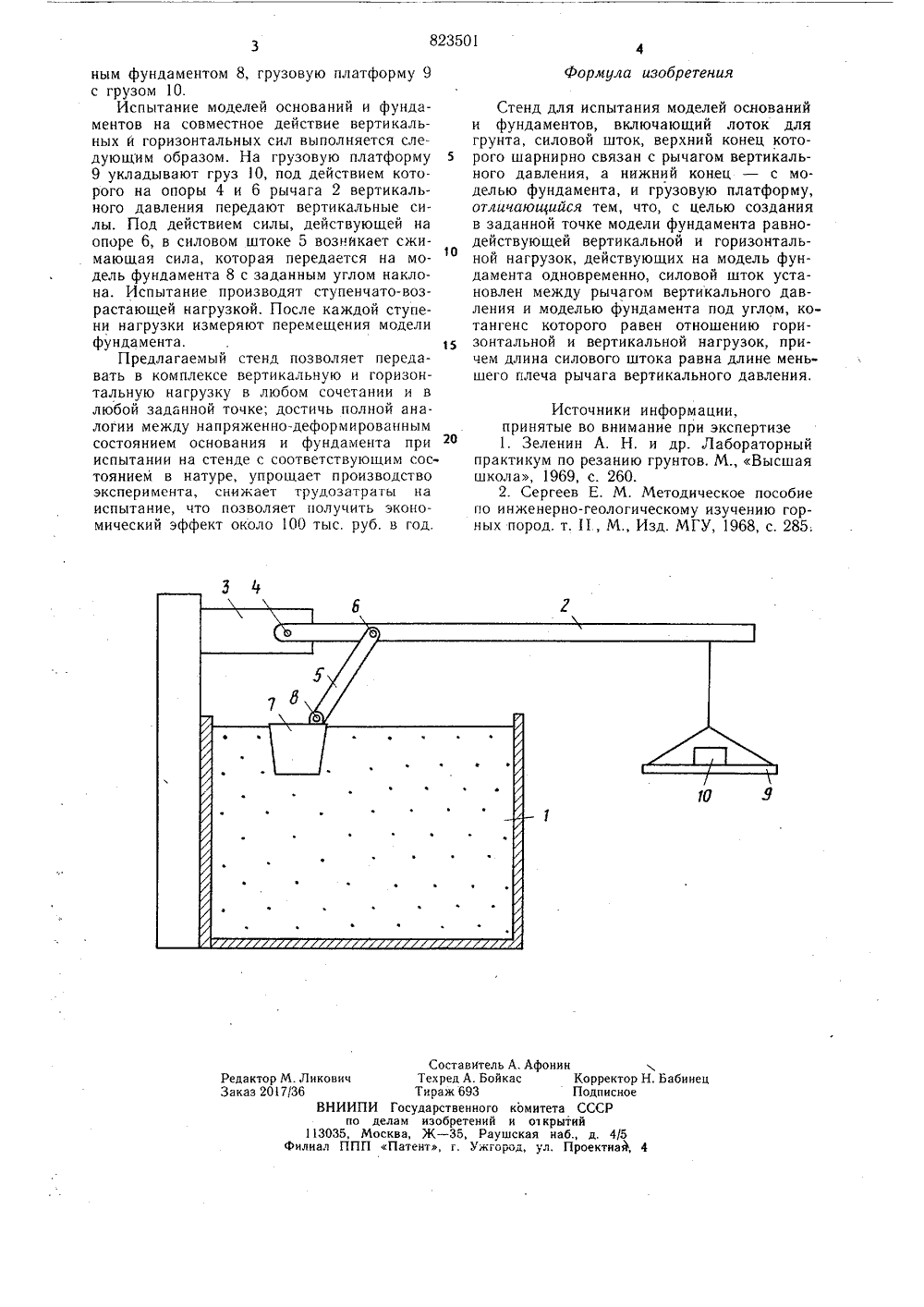

Союз СоветскихСоциалистическиаРеспублик ВИДЕ ТЕЛЬСТ К АВТОРСКОпа делай нэобретеннй н еткрытнй(72) Авторы изобретения А. В. Сажин и В. С. Сажи Центральный научно-исследовательский, эксперим нтальуь 1 й;, .;. проектный институт по сельскому строительству1 Заявите НОВАНИ(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОДЕЛИ ФУНДАМЕНТОВ создание в задан- мента равнодейстгоризонтальной а фундамент одстенде для фундаменунта, силого шарниро давления ундамента, шток устаьного давпод углом, шению гонагрузок, авиа длине ьного давИзобретение относится к испытаниям строительных изделий и конструкций.Известен стенд для изучения напряженного состояния грунта около штампа, включающий раму и приспособление для создания горизонтальных перемещений 1,Стенд может быть использован для испытания оснований и фундаментов при воздействии горизонтальных нагрузок:Недостатком стенда является невозможность проведения испытаний фундаментов при воздействии вертикальной и горизонтальной нагрузок.Наиболее, близким по технической сути к предлагаемому является стенд, включающий поток для грунта, силовой шток, верхний конец которого шарнирно связан с рычагом вертикального давления, а нижний - с моделью фундамента, и грузовую платформу 2.Недостаток стенда - применение двух независимых друг от друга рычажных систем для передачи вертикальных и горизонтальных усилий, что исключает возможнрсть испытания модели фундаментов под воздействием наклонных нагрузок. Цель изобретения -ной точке модели фундавующей вертикальной инагрузок, действующих нновременно,Достигается цель тем, что виспытания моделей оснований итов, включающем лоток для грвой шток, верхний конец котороно связан с рычагом вертикальнога нижний конец - с моделью ф10 и грузовую платформу, силовойновлен между рычагом вертикалления и моделью фундаментакотангенс которого равен отноризонтальной и вертикальнойпричем длина силового штока рменьшего плеча рычага вертикалления.На чертеже изображен предлагаемыйстенд, общий вид,Стенд включает грунтовой лоток 1, рычаг 2 вертикального давления, закрепленный на раме 3 шарниром 4, силовой шток 5соединенный шарниром 6 с рычагом 2 вертикального давления и шарниром 7 с опыт823501 Формула изобретения Составитель А Техред А. Бойкас Тираж Б 93 Государственного к елам изобретений и сква, Ж - 35, Раушс Патент, г. УжгородАфон цКорректор Н. БабинеПодписноеСССРийд. 4/5Проектнан, 4 едактор М. Ликови аказ 207/36 ВНИИПпо 13035, М иал ППП митета о 1 кры ая наул. ным фундаментом 8, грузовую платформу 9 с грузом 10.Испытание моделей оснований и фундаментов на совместное действие вертикальных й горизонтальных сил выполняется следующим образом. На грузовую платформу 5 9 укладывают груз 10, под действием которого на опоры 4 и 6 рычага 2 вертикального давления передают вертикальные силы. Под действием силы, действующей на опоре 6, в силовом штоке 5 возникает сжимающая сила, которая передается на мо 10 дель фундамента 8 с заданным углом наклона. Испытание производят ступенчато-возрастаюшей нагрузкой. После каждой ступени нагрузки измеряют перемещения модели фундамента.15Предлагаемый стенд позволяет передавать в комплексе вертикальную и горизонтальную нагрузку в любом сочетании и в любой заданной точке; достичь полной аналогии между напряженно-деформированным состоянием основания и фундамента при испытании на стенде с соответствующим состоянием в натуре, упрощает производство эксперимента, снижает трудозатраты на испытание, что позволяет получить экономический эффект около 100 тыс. руб. в год. Стенд для испытания моделей оснований и фундаментов, включающий лоток для грунта, силовой шток, верхний конец которого шарнирно связан с рычагом вертикального давления, а нижний конец - с моделью фундамента, и грузовую платформу, отличающийся тем, что, с целью создания в заданной точке модели фундамента равнодействующей вертикальной и горизонтальной нагрузок, действующих на модель фундамента одновременно, силовой шток установлен между рычагом вертикального давления и моделью фундамента под углом, котангенс которого равен отношению горизонтальной и вертикальной нагрузок, причем длина силового штока равна длине меньшего плеча рычага вертикального давления. Источники информации,принятые во внимание при экспертизе 1. Зеленин А. Н, и др. Лабораторный практикум по резанию грунтов. М., Высшая школа, 1969, с. 260.2. Сергеев Е. М. Методическое пособие по инженерно-геологическому изучению горных пород. т. 11, М Изд. МГУ, 1968, с. 285,
