Способ намыва сапропеля на заболоченную • пл01чадь

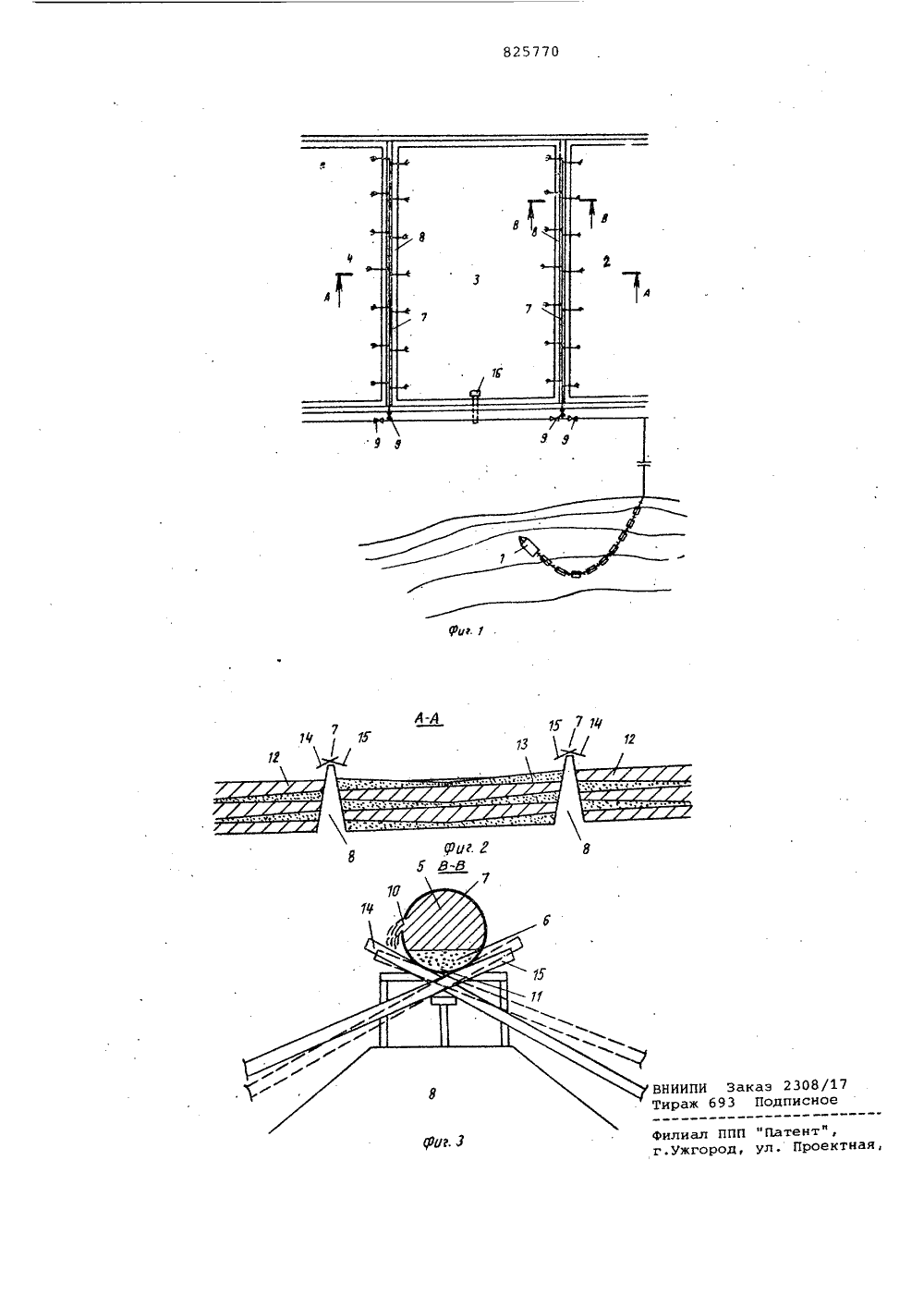

Союз Советсиик Социалистических РеспубликОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет Е 02 0 17/18 Государственный комитет ССС Р по делам изобретений и открытийВсесоюзный ордена Трудового Красногоисследовательский институт гидротехниим. А.Н. Костякова(54) СПОСОБ НАйЫВА САПРОПЕЛЯ НА ЗАБОЛОЧЕНПЛОЩАДЬ от нижних слоев рение,конпутем дреальным апиллярнотем,про- ль- пуль- Увые ичко показано каане, на фиг, 2 - 1; на фиг. 3 - 1 бо- сле пе ст естор под 30 томунерал Изобретение относится к гпромышленности и может бытьвано при разработке земснарялежей сапропеля или других горныхпород в подводных забоях и намываих на заболоченные и подтопляемыеплощади и территории,Известен способ намыва грунтана заболоченную площадь, включающийразработку грунта земснарядом и подачу пульпы по магистральному пульпопроводу на карту намыва, оконтуренную обвалованием 11 .Этот способ намыва не обеспечивает необходимую интенсивность намыва, приводит к медленной консолидации намытого грунта из-за капилляр-.ной подпитки влаги иэ основания,Наиболее близким техническим решением к предлагаемому является способ намыва сапропеля двухстороннимнаслоением, включающий разработкугрунта земснарядом и послойный намывгрунта в карты разделенные дамбойооваяовання 21,Недостаток данного способа намывазаключается в низкой производительности процесса намыва и длительнойконсолидации намытого грунта в связис медленной водоотдачей и капиллярным поднятием влаги кверхним.Цель изобретения - ускозолидации намытого грунтанирования сапропеля минергрунтом и предотвращение .кго.поднятия воды.Поставленная цель достигаетсячто разработку залежей сапропеляизводят совместно с данным минераным грунтом с транспортированиемпы по магистральному пульпопроводдо расслоения пульпы на сапропелеи минеральные составляющие и пода15 составляющие раздельно на смежныекарты намыва, при этом подачу этисоставляющих после достижения треемого слоя намыва периодически чередуют.20 На фиг. 1 схематту намыва, вид в плразрез А-А на фиг.разрез В-В на фиг,.Способ намыва сапро ля на эалоченную площадь осуще вляетсядующим образом.Земснарядом 1 разрабатывают мождение сапропеля совместно сстилающим его минеральным грСодержание сапропеля и минного грунта в пульпе регулируют приподъеме или погружении всасывающегопульпопровода (на чертеже не показан)земснаряда 1 и контролируют с помощью известных приборов или виэуаль.но при обслуживании оператором карт2, 3 и 4 намыва, При необходимостиизменения соотношения сапропелевой 5или минеральной б составляющих пульпы оператор дает команду на земснаряд 1, например по телефону. При этоммашинист земснаряда 1 заглубляет всасывающий пульпопровод (для повышенияминеральной составляющей пульпы) илиприподнимает всасывающий пульпопро-,вод (для увеличения содержания сапропелевой 5 составляющей пульпы), Зкспериментальными исследованиями установлено, что пульпа должна иметь соотношение 70 сапропелевой и 30 минеральной составляющих, Такое соотношение их обеспечивается свободным вса сыванием или применением рыхлителейизвестной конструкции.От земснаряда 1 пульпу по магистральному пульпопроводу 7, размещенному на дамбе обвалования 8, подают,например на карты 2 и 3 намыва, Магистральный пульпопровод 7 снабжензадвижками 9 для подачи пульпы надругие участки намываемой площади,например карту 4 намыва,Пульпа в процессе транспортирования в магистральном пульпопроводе7 расслаивается на сапропелевую 5и минеральную б составляющие, имеющие различную плотность. Из верхнейчасти магистрального пульпопровода 7сапропелевую 5 составляющую пульпычерез боковые отверстия 10 подаютпо лотку 14 на карту 2 намыва. Приэтом сапропелевая 5 составляющаяпульпы формирует слой 12 намытого 40сапропеля требуемой толщины. Одновременно из нижней части магистральногопульпопровода 7 через донное отверстие 11 подают минеральную б составляющую пульпы по лотку 15 и формируют слой 13 грунта на карте 3 намыва. Поворачивая лотки 14 и 15, чередуют направление подачи сапрэпелевой 5 и минеральной б составляющих пульпы и формируют слой сапропеля на карте 3 намыва, а слой минерального грунта на карте 2 намыва, Воду с карт намыва отводят с помощью колодца 16. Поочередный намыв слоев сапропеля 12 и минерального 13 грунта на картах 2, 3 и 4 намыва обеспечивает дренирование сапропеля и предотвращает капиллярное поднятие влаги. Намыв минерального грунта с уклоном от дамбы обвалования 8 к середине карты 2, 3, 4 намыва способствует быстрому поступлению воды к колодцу 16 и ускорению консолидации намытой площади.Формула изобретенияСпособ намыва сапропеля на заболоченную площадь, включающий его разработку со дна залежей, подачу пульпы по магистральному пульпопроводу и послойный намыв его в карты, расположенные на заболоченных и подтопляемых площадях, о т л и ч а к щ и й с я тем, что, с целью ускорения процесса консолидации намытых слоев путем дренирования сапропеля минеральным грунтом и предотвращения капиллярного поднятия воды, разработку залежей сапропеля производят совместно с данным минеральным грунтом с транспортированием пульпы по магистральному пульпопроводу до расслоения пульпы на сапропелевые и минеральные составляющие и подают составляющие раздельно на смежные карты намыва, при этом подачу этих составляющих после достижения требуемого слоя намыва периодически чередуют.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 180139, кл. Е 02 О 17/18, 1964,2 Авторское свидетельство СССРР 588295, кл. Е 02 О 17/18, 1976.825770 7 ж ИИПИ Заказ 2308/17 раж 693 Подписное филиал ППП "Патент", г.Ужгород, ул. Проектная
