Способ возведения плотины с ядром и опалубка для возведения ядра плотины

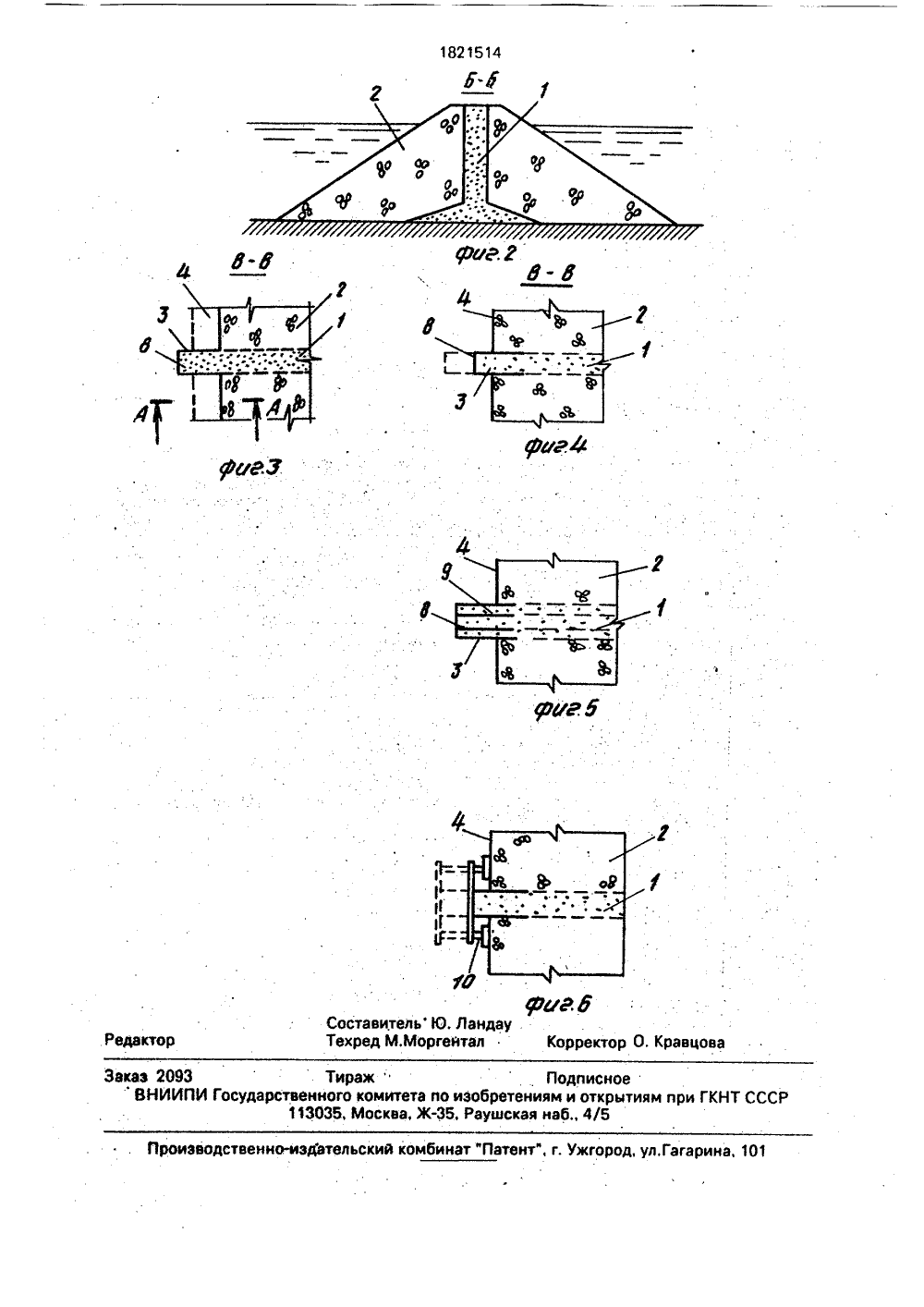

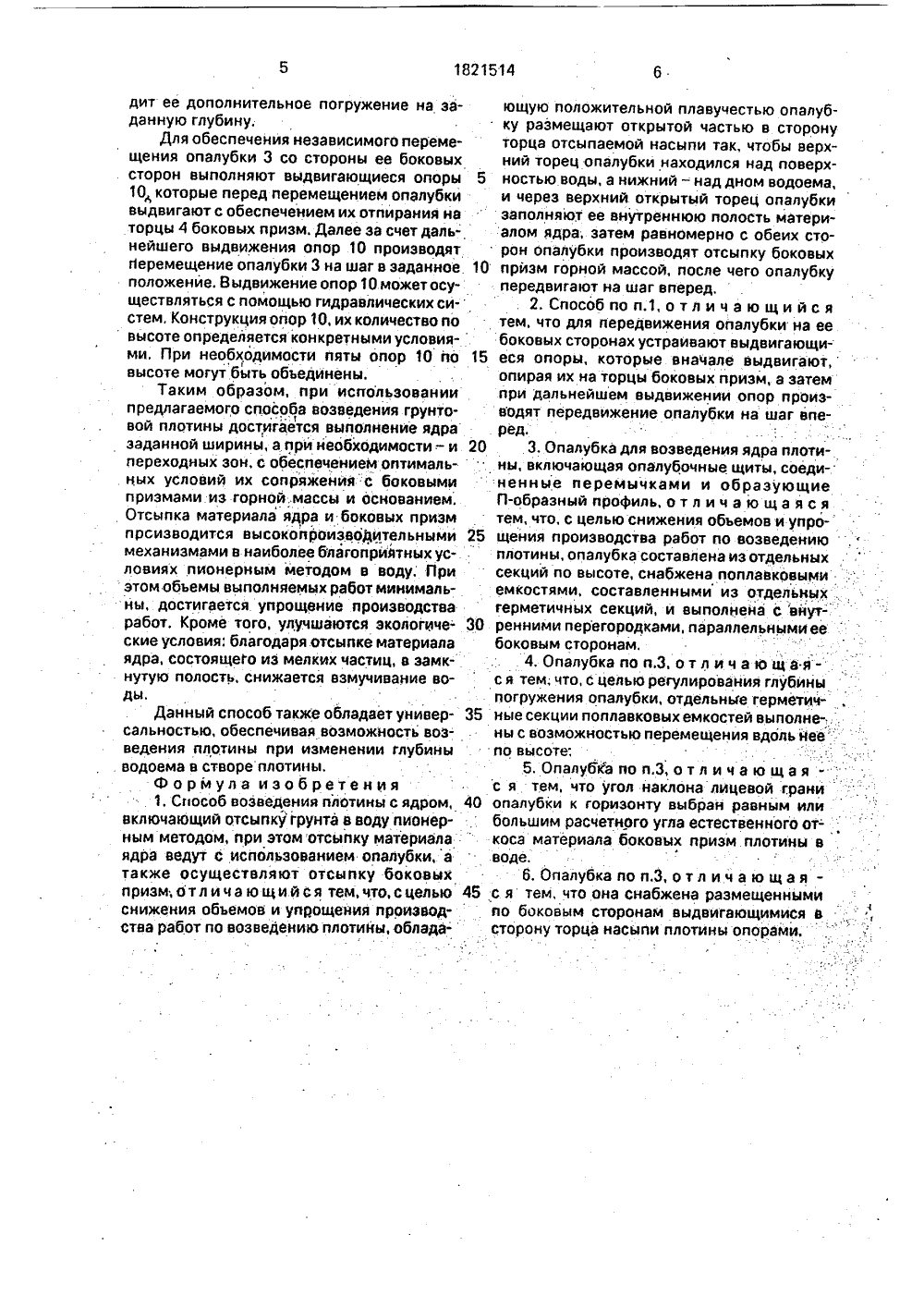

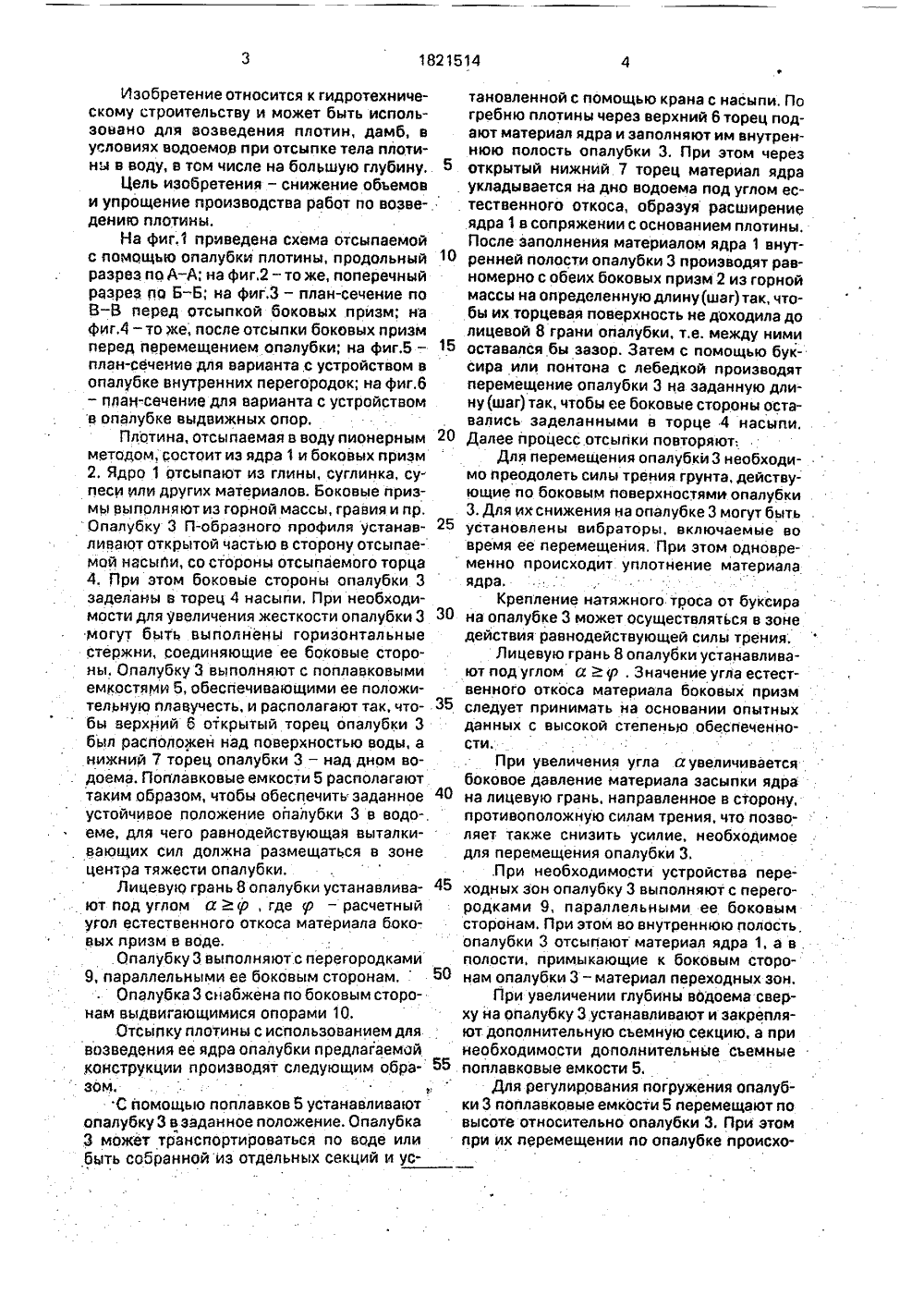

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1821 2 В 7/06,5вййЮЗНАЯапнтне щначо БИБЛИО ГЕкА ИС И РЕТЕН 7 ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Украинское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института Тидропроект" им. С,Я.Жука(56) Авторское свидетельство СССР М 1063915, кл. Е 02 В 1/00, 1983.Авторскоесвидетельство СССР й. 1460114; кл. Е 02 В 3/16, 1988.(54) СПОСОБ ВОЗВЕДЕНИЯ ПЛОТИНЫ С ЯДРОМ И ОПАЛУБКА ДЛЯ ВОЗВЕДЕНИЯ ЯДРА ПЛОТИНЫ(57) Использование: в гидротехническом строительстве при возведении плотин, дамб. Сущность изобретения;плотина, отсыпаемая в воду пионериым методом, состоит из ядра 1 и боковых призм 2, Ядро 1 отсыпают из глины, суглинка, супеси или других материалов. Боковые призмы выпол-няют из горной массы, гравия и пр, При возведении плотины опалубку 3 П-образнога профиля устанавливают открытой частью в сторону атсыпаемой насыпи со стороны отсыпаецого торца 4. При этом боковые стороны опалубки 3 заделаны в торец 4 насыпи.При необходимости для увеличения жесткости опалубки 3 могут быть выполнены горизонтальные стержни, соединяющие ее боковые стороны. Опалубку 3 выполняют с поплавковыми емкостями 5, обеспечиваю-, щими ее положительную плавучесть, и рас- полагают так, чтобы верхний 6 открытый торец опалубки 3 был расположен над по-, верхностью воды, а нижний 7 открытый то-рец опалубки 3 - над дном водоема,1.Поплавковые емкости 5 располагают таким, Я образом, чтобы обеспечить заданное устойчивое положение опалубки 3 в водоеме.Опалубку 3 выполняют с перегородками, параллельными ее боковыми сторонами, Она таже снабжена по боковым сторонам вы-, ф двигающимися опорами. 2 с. и 4 з.п, ф-лы, 6 ф илстержни, соединяющие ее боковые стороны. Опалубку 3 выполняют с поплавковыми емкостями 5, обеспечивающими ее положительную плавучесть, и располагают так, что бы верхний б открытый торец опалубки 3 был расположен над поверхностью воды, а нижний 7 торец опалубки 3 - над дном водоема. Поплавковые емкости 5 располагают. таким образом, чтобы обеспечить заданное 40 устойчивое положение опалубки 3 в водоеме, для чего равнодействующая выталкивающих сил должна размещаться в зоне центра тяжести опалубки.Лицевую грань 8 опалубки устанавлива ют под углом а ф, где у - расчетный угол естественного откоса материала боковых призм в воде.. Опалубку 3 выполняютс перегородками 9, параллельными ее боковым сторонам.50Опалубка 3 снабжена по боковым сторонам выдвигающимися опорами 10,Отсыпку плотины с использованием для возведения ее ядра опалубки предлагаемой конструкции производят следующим образом.С помощью поплавков 5 устанавливают опалубку 3 в заданное положение. Опалубка 3 может транспортироватьея по воде или быть собранной из отдельных секций и усИзобретение относится к гидротехническому строительству и может быть использовано для возведения плотин, дамб, в условиях водоемов при отсыпке тела плотины в воду, в том числе на большую глубину,Цель изобретения - снижение объемов и упрощение производства работ по возведению плотины,На фиг,1 приведена схема отсыпаемой с помощью опалубки плотины, продольный разрез по А-А; на фиг.2- то же, поперечный разрез по Б-Б; на фиг.3 - план-сечение по В-В перед отсыпкой боковых .призм; на фиг,4- то же, после отсыпки боковых призм перед перемещением опалубки; на фиг,5 - план-сечение для варианта,с устройством в опалубке внутренних перегородок; на фиг.6- план-сечение для варианта с устройствомв опалубке выдвижных опор. Плотина, отсыпаемая в воду пионернымметодом, состоит иэ ядра 1 и боковых призм 2, Ядро 1 отсыпают из глины, суглинка, супеси или других материалов. Боковые призмы выполняют иэ горной массы, гравия и пр. Опалубку 3 П-образного профиля устанавливают открытой частью в сторону отсыпаемой насыпки, со стороны отсыпаемого торца4. При этом боковые стороны опалубки 3 заделаны в торец 4 насыпи, При необходимости для увеличения жесткости опалубки 3 могут быть выполнены горизонтальные 10 15202530 тановленной с помощью крана с насыпи, По гребню плотины через верхний 6 торец подают материал ядра и заполняют им внутреннюю полость опалубки 3. При этом через открытый нижний 7 торец материал ядра укладывается на дно водоема под углом естественного откоса, образуя расширениеядра 1 в сопряжении с основанием плотины. После заполнения материалом ядра 1 внутренней полости опалубки 3 производят равномерно с обеих боковых призм 2 из горноймассы на определенную длину(шаг) так, чтобы их торцевая поверхность не доходила долицевой 8 грани опалубки, т,е. между ними оставался бы зазор. Затем с помощью буксира или понтона с лебедкой производятперемещение опалубки 3 на заданную длину(шаг) так, чтобы ее боковые стороны оставались заделанными в торце 4 насыпи. Далее процесс отсыпки повторяют:Для перемещения опалубки 3 необходимо преодолеть силы трения грунта, действующие по боковым поверхностями опалубки 3. Для их снижения на опалубке 3 могут быть установлены вибраторы, включаемые вовремя ее перемещения, При этом одновременно происходит уплотнение материала ядра.Крепление натяжного троса от буксирана опалубке 3 может осуществляться в зонедействия равнодействующей силы трения. Лицевую грань 8 опалубки устанавливают под углом а у) . Значение угла естественного откоса материала боковых призмследует принимать на основании опытных данных с высокой степенью обеспеченности.При увеличения угла аувеличиваетсябоковое давление материала засыпки ядрана лицевую грань, направленное в сторону, противоположную силам трения, что позволяет также снизить усилие, необходимое для перемещения опалубки 3..При необходимости устройства переходных зон опалубку 3 выполняют с перегородками 9, параллельными ее боковым сторонам, При этом во внутреннюю полость, опалубки 3 отсыпают материал ядра 1, а в . полости, примыкающие к боковым сторонам опалубки 3- материал переходных зон.При увеличении глубины водоема сверху на опалубку 3 устанавливают и закрепляют дополнительную съемную секцию. а при необходимости дополнительные съемные поплавковые емкости 5.Для регулирования погружения опалубки 3 поплавковые емкости 5 перемещают по высоте относительно опалубки 3. При этом при их перемещении по опалубке происходит ее дополнительное погружение на за- ющую положительной плавучестью опалубку размещают открытой частью в сторонуДляобеспечениянезависимогопереме- торца отсыпаемой насыпи так, чтобы верх щения опалубки 3 со стороны ее боковых ний торец опалубки находился над поверх. сторон выполняют выдвигающиеся опоры 5 ностью воды, а нижний - наддном водоема,10 которые перед перемещением опалубки и через верхний открытый торец опалубкивыдвигают с обеспечением их отпирания на заполняют ее внутреннюю полость материторцы 4 боковых призм. Далее за счет даль- алом ядра; затем равномерно с обеих стонейшего выдвижения опор 10 производят рон опалубки производят отсыпку боковыхперемещение опалубки 3 на шаг в заданное. 10 прйзм горной массой, после чего опалубкуположение. Выдвижение опор 10 может осу- передвигают на шаг вперед.ществляться с помощью гидравлических си, Способ по п.1, о т л и ч а ю щ и й с ястем. Конструкцияопор 10,ихколичествопо тем, что для передвижения опалубки на еевысоте определяется конкретными условия- боковых сторонах устраивают выдвигающи-ми. При необходимости пяты опор 10 по 15 еся опоры, которые вначале выдвигают,высоте могут быть объединены опирая их на торцы боковых призм, а затемТаким образом, при использовании при дальнейшем выдвижении опор произпредлагаемого способа возведения грунто- водят передвижение опалубки на шаг впевой плотины достигается выполнение ядра ред,заданной ширины, а прй необходимости - и 20 3. Опалубка для возведения ядра плотипереходных зон, с обеспечением оптималь- ны, включающая опалубочные щиты, соединых условий их сопряженияс боковыми ненные перемычками и образующиепризмами иэ горной. массы и основанием, П-образный профиль, о т л и ч а ю щ а я с яОтсыпка материала ядра и боковых призм тем, что, с целью снижения объемов и упро-прсизводится высокопроизводительными 25 щения производства работ по возведениюмеханизмами в наиболее благоприятных ус- плотины, опалубка составлена из отдельныхловиях пионерным методом в воду. При секций по высоте, снабжена поплавковымиэтомобъемывыполняемыхработминималь- емкостями, составленными из отдельныхйы, достигается упрощение производства герметичных секций, и выполнейа с внут-работ, Кроме того, улучшаются экологиче ренними перегородками, параллельнымиееские условия. благодаря. отсыпке материала боковым сторонам,ядра, состоящего из мелких частиц, в замк- . 4. Опалубка по п.З, отл и ч а ю щ а янутую полость, снижается взмучивание во- с я тем, что, с целью регулирования глубиныды, погружения опалубки, отдельньге герметичДанный способ также обладает универ ные секции поплавковых емкостей выполне-,сальностью, обеспечивая возможность воэ- . ны с возможностью перемещения вдоль йееведения плотины при изменении глубины по высоте;водоема в створе плотины, 5. Опалубка по п.З, о т л и ч а ю щ а яФормула изобретения с я тем, что угол наклона лицевой гранй1. Способ возведения плотины с ядром, 40 опалубки к горизонту выбран равным иливключающий отсыпку грунта в воду пионер- большим расчетного угла естественного от-ным методом, при этом отсыпку материала: коса материала боковых призм плотины вядра ведут с использованием опалубки,а воде.также осуществляют отсыпку боковых 6, Опалубка по п.З, о т л и ч а ю щ а япризм;отличающийся тем,что,сцелью 45 ся тем, что она снабжена размещеннымиснижения объемов и упрощемия проиэвод- по боковым сторонам выдвигающимися вства работ по возведению плотины, облада- сторону торца насыпи плотины опорами.фиРРСоставитель Ю. Ландау,ехред М,Моргентал Корре Кравцова едактор Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 каз 2093ВНИИПИ Госуд Тираж " енного комит 13035, Москва Подписноепо изобретениям и открытиям при ГКНТ С
