Способ создания каменнонабросной плотины
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1337465
Автор: Буренкова
Текст

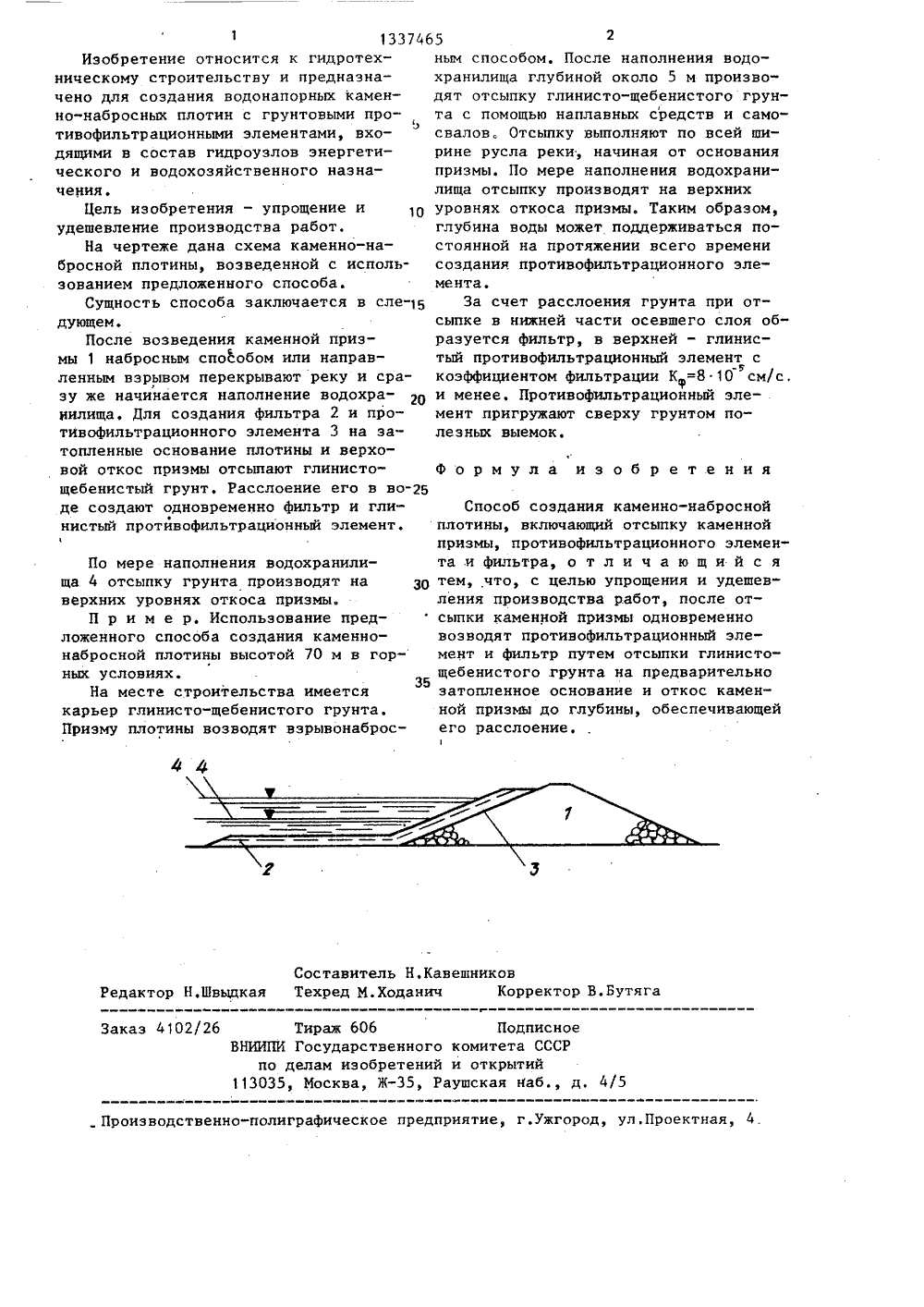

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 9) (1 94 Е 02 В 70 ННЫЙ КОМИТЕТ СССРОБРЕТЕНИЙ И ОТКРЫТИЙ ОСУДАРС О ДЕЛА ОПИСАНИЕ ИЗОБРЕТЕНИ(54) СПОСОБ СОЗДАНИЯНой ПЛОТИНЫ(57) Изобретение отгидротехнического сжет быть использоваплотины из скальных О-НАБРОСосит роит я к област льства и мовозведении и разноз д ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССР Р 1182106, кл. Е 02 В 7 ф 06, 1985.Покровский Г.И. Возведение плотин направленным взрывом. М.: Недра, 1974, с. 91. нистого грунта (РГ) . Цель изобретения - упрощение и удешевление производства работ. После возведения приз-. мы плотины набросным способом или направленным взрывом перекрывают реку и начинают наполнять водохранилище. На затопленные основание и откос призмы в воду отсыпают РГ. В качестве РГ используют глинисто-щебенистый грунт. Расслоение его в воде в соответствии с законом Стокса создает одновременно фильтр и глинистый противофильтрационный элемент. Во втором варианте в качестве РГ отсыпают песчано-гравийный грунт, Расслоение его в воде создает фильтр, для создания аЖ противофильтрационного элемента отсыпают глинистый грунт. По мере наполнения водохранилища отсыпку грунта производят на верхних участках от- С, коса. 1 ил.Составитель Н,КавешниковШвыдкая Техред М.Ходанич Корректор В.Бут Редак ираж 606 Подписно осударственного комитета СССР елам изобретений и открытий Москва, Ж, Раушская наб.,Заказ 4102/26 ПИ 303 Производственно-полиграфическое предприятие, г.ужгород, ул.Проектн 1 133746Изобретение относится к гидротехническому строительству и предназначено для создания водонапорных каменно-набросных плотин с грунтовыми противофильтрационными элементами, входящими в состав гидроузлов энергетического и водохозяйственного назначения.Цель изобретения - упрощение и удешевление производства работ.На чертеже дана схема каменно-набросной плотины, возведенной с использованием предложенного способа.Сущность способа заключается в следующем.После возведения каменной призмы 1 набросным способом или направленным взрывом перекрывают реку и сразу же начинается наполнение водохранилища. Для создания фильтра 2 и противофильтрационного элемента 3 на затопленные основание плотины и верховой откос призмы отсылают глинистощебенистый грунт. Расслоение его в воде создают одновременно фильтр и глинистый противофильтрационный элемент,По мере наполнения водохранилища 4 отсыпку грунта производят на верхних уровнях откоса призмы.П р и м е р. Использование предложенного способа создания каменнонабросной плотины высотой 70 м в гор- ных условиях.35На месте строительства имеется карьер глинисто-щебенистого грунта, Призму плотины возводят вэрывонаброс 5 2ным способом. После наполнения водохранилища глубиной около 5 м производят отсыпку глинисто-щебенистого грунта с помощью наплавных средств и самосвалов. Отсыпку выполняют по всей ширине русла реки, начиная от основания призмы. По мере наполнения водохранилища отсыпку производят на верхних уровнях откоса призмы. Таким образом, глубина воды может поддерживаться постоянной на протяжении всего времени создания противофильтрационного элемента.За счет расслоения грунта при отсыпке в нижней части осевшего слоя образуется фильтр, в верхней - глинистый противофильтрационный элемент с коэффициентом фильтрации К =8 10 см/с,9и менее. Противофильтрационный элемент пригружают сверху грунтом полезных выемок. Формула изобретения Способ создания каменно-набросной плотины, включающий отсыпку каменной призмы, противофильтрационного элемента .и фильтра, о т л и ч а ю щ и й с я тем, что, с целью упрощения и удешевления производства работ, после отсыпки каменной призмы одновременно возводят противофильтрационный элемент и фильтр путем отсыпки глинистощебенистого .грунта на предварительно затопленное основание и откос каменной призмы до глубины, обеспечивающей его расслоение.1
СмотретьЗаявка
3997086, 24.12.1985
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВОДОСНАБЖЕНИЯ, КАНАЛИЗАЦИИ, ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ И ИНЖЕНЕРНОЙ ГИДРОГЕОЛОГИИ
БУРЕНКОВА ВАЛЕНТИНА ВАСИЛЬЕВНА
МПК / Метки
МПК: E02B 7/06
Метки: каменнонабросной, плотины, создания
Опубликовано: 15.09.1987
Код ссылки
<a href="https://patents.su/2-1337465-sposob-sozdaniya-kamennonabrosnojj-plotiny.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания каменнонабросной плотины</a>
Способ создания противофильтрационной диафрагмы методом стена в грунте
Номер патента: 1441003
Опубликовано: 30.11.1988
Авторы: Коваль, Пушкаревич
МПК: E02B 3/16
Метки: грунте, диафрагмы, методом, противофильтрационной, создания, стена
