Электропневматический модулятор для противоблокировочной тормозной системы автомобиля
Номер патента: 1240659
Опубликовано: 30.06.1986
Авторы: Беляк, Мальцев, Шевелев
МПК: B60T 8/38
Метки: автомобиля, модулятор, противоблокировочной, системы, тормозной, электропневматический
...30 и клапан 31 с атмосферой. При этом в начальный момент давление в полостях 5,17 и выводе 22 резко падает за счет поглощения воздуха полостью 20, а затем падение давления происходит более медленно за счет выпуска воздуха через дроссель 21. Падение давления в полости 5 приводит к тому, что следящий поршень 43пад действием разности давлений в полостях 28 и 5 скачкообразно перемещается вверх, клапан 2 под действием усилия пружины 3 закрывает проход сжатого воздуха из ресивера к тормозньм камерам и соединяет последние с атмосферой. При этом выпуск воздуха из,тормозных камер с максимальной интенсивностью происходит до выравнивания давления в управляющей . полости 5 и полости 28 подключения тормозных камер, После выравнивания давления...
Вододелитель для каналов
Номер патента: 1237739
Опубликовано: 15.06.1986
Авторы: Асанов, Беляк, Голубенко, Заболотный, Михеев
МПК: E02B 13/00
Метки: вододелитель, каналов
...в отводящей45 трубе 5.Вододелитель работает следующим образом.Для обеспечения поступление заданного расхода ноды в колодец 3 делитель 6 устанавливают между выступами 7 и закрепляют Фиксаторами 9, при этом в зависимости от гидравлической характеристики потока в подводящем канале 1 в него выдвигают по направляющим 14 корректор 10 скорости потока и закрепляют егофиксаторами 18 (в этом положении стороны 12 и 13 корректора 10 сопрягаются с боковыин стенками подводящего канала 1). Корректор 10 скорости потока находится в горизонтальном положении и вступает в работу перед зоной вододеления, осущестнляя перераспределение скоростной структуры потока. Так как вне зоны вододеления движение потока в подводящем канале 1 имеет по центру живого...
Устройство для измерения горизонтальной силы тягового сопротивления навесных машин
Номер патента: 1236336
Опубликовано: 07.06.1986
Авторы: Асябрик, Беляк, Новиков, Хомяков
МПК: G01L 5/13
Метки: горизонтальной, машин, навесных, силы, сопротивления, тягового
...один зацеп динамометра 21, другой зацеп которого шарнирнО соединен с кронштейном 22, закрепленным на корпусе 1. При этом серьга 20 выполнена с продолговатым отверстием 23, обеспечивающим некоторый люфт в соединении зацепа динамометра 21 с тягой 15. При верхнем положении тяги 15 динамометр 21 нагружен, а при нижнем - разгружен.Для предохранения динамометра 21 от перегрузок при транспортировке с навешенным орудием в устройство введен арретир 24, который состоит иэ закрепленного на корпусе 1 кронштейна 25 с резьбовой втулкой 26,в которой установлен регулировочный винт 27, расположенный над упором 19. Зазор Ь (фиг. 2) между регулиро" ночным винтом 27 и упором 19 в зависимости от режима работы устанавливают равным нулю или допустимой...
Ведущее колесо транспортного средства
Номер патента: 1234235
Опубликовано: 30.05.1986
Авторы: Беляк, Ефимов, Короткевич, Лабко, Стецко
МПК: B60B 9/04
Метки: ведущее, колесо, средства, транспортного
...12 игайками 13 и помещенных в пазы 14 ступицы 2. Крайние листы 15 каждой изрессор 8 и 9 снабжены упорами 16, накоторые опирается выполненный в виде Зопластины копир 17, взаимодействующийс опорным роликом 18, установленнымна подшипниках 19 и на оси 20, закрепленной на частях 3 и 4 диска.Ось. 20 зафиксирована на диске с помо. щью сегментной шпонки 21 и стопорныхколец 22 и 23,Шпонка 24, установленная на ведущей полуоси 1, служит для передачи 40 вращения ступицы. фДля надежного крепления рессор .8 и 9 в пазах 10 ступицы 2 выполнены выступы 25, а в средней части листов рессор 8 и 9 - соответствующие им вы резы 26. 1Упоры 16 могут быть прикреплены ккрайним рессорным листам 15 или бытьвыполнены путем загиба их концов,Пластины копира 17...
Самоходный разбрасыватель минеральных удобрений
Номер патента: 1166702
Опубликовано: 15.07.1985
Авторы: Антоневич, Атаманов, Беляк, Бруек, Высоцкий, Гуськов, Кацыгин, Опейко, Сочивко
МПК: A01C 17/00
Метки: минеральных, разбрасыватель, самоходный, удобрений
...движение разбрасывателяпо горизонтальной поверхности поля во время поворота влево. При этом возникаетцентробежная сила инерции, действующаяна разбрасыватель от центра поворота и 5 10 15 20 25 30 35 40 45 50 55 стремящаяся опрокинуть разбрасыватель относительно опор борта, наружного по отношению к центру поворота (фиг, 1). Благодаря радиальной эластичности и отчасти - боковой эластичности пневматиков ходовой части шасси происходит поперечный крен разбрасывателя, а вместе с ним и бункера 3 с которым связан датчик 5 крена, сигнализирующий об отклонении положения бункера 3 от горизонтального положения и вырабатывающий сигнал, поступающий в инвертирующий вход компаратора 15 и неинвертирующий вход компаратора 14. Компаратор 14 вырабатывает...
Центробежный разбрасыватель минеральных удобрений
Номер патента: 1158070
Опубликовано: 30.05.1985
Авторы: Беляк, Бобровник, Довгоший, Короткевич, Чешун, Яцкевич
МПК: A01C 7/00
Метки: минеральных, разбрасыватель, удобрений, центробежный
...14 центробежного регулятора 5занимает крайнее верхнее положение.Седло 18, закрепленное на диафрагме17, под действием пружины 23 прижимается к штоку 14. Впускной клапан20 при этом закрыт под действиемпружины 22Пневмосистема разбрасыватепя разобщена с пневмоцилиндром 7центробежного диска 1 Выпускной клапан 21 открыт и пневмоцилиндр 7 сообщается с атмосферой. Под действиемпружины 24 гильза 8 вневмоцилиндра 7и связанные с ней через шлицевое соединение 9 лопатки 2 занимают крайнееверхнее положение, показанное нафиг. 1. При этом высота лопаток 2центробежного диска 1 наибольшая,Во вреыя работы разбрасывателяминеральных удобренийвращаются сопределенной частотой, которая задается водителем перед началом работы,привопной вал 3 и центробежный...
Картонная складная коробка для изделий сложной конфигурации
Номер патента: 1155503
Опубликовано: 15.05.1985
Автор: Беляк
МПК: B65D 5/02
Метки: картонная, конфигурации, коробка, складная, сложной
...боковых стенок, многослойного дни)ца, внутренних перегородок и крышки, торцовые клапаны, образуюгцие внутренний слой днища, имеют дополнительные прорези и линии перегиба для образования перегородок, разделяющих коробку по высоте, а на противоположно расположенных торцовых клапанах, образующих крышку коробки, выполнены прорези, симметричные прорезям на торцовых клапанах, образующих внутренний слой днища коробки, разделяющие клапаны на лепестки, одна пара которых отогнута внутрь коробки, а на второй паре лепестков выполнены отогнутые внутрь коробки фиксирующие язычки с разрезами для прохода в них торцов клапанов, образующих перегородки.На фиг, 1 изображен раскрой заготовки коробки; на фиг. 2 - частично сложенная коробка; . на фиг. 3 -...
Способ автоматического управления процессом получения извести в производстве кальцинированной соды
Номер патента: 1152942
Опубликовано: 30.04.1985
Авторы: Балянов, Беляк, Зайцев, Кухтенков, Смекалин
МПК: C04B 2/02
Метки: извести, кальцинированной, производстве, процессом, соды
...управления процессом получения извести в шахтных печах, согласнокоторому регулирование подачи шихты впечь осуществляют в зависимости от высотыуровня шихты в печи, а регулирование от.бора извести из печи - в зависимости оттемпературы низа печи, в котором одновременно поддерживают заданное соотношениерасходов топлива, воздуха и карбонатного30сырья 131,Однако указанный способ обеспечиваетневысокое качество регулирования процесса,что обусловлено большими транспортнымизапаздываниями (время запаздывания 6 - 35 .10 ч) при регулировании положения зоныобжига по температуре низа печи, что явля.ется причиной колебания качества (степеньобжига) выгружаемой извести, т, е, такойспособ не позволяет получать известь высоко 40го качества, при этом...
Устройство для измерения вязкости жидких сред
Номер патента: 1133501
Опубликовано: 07.01.1985
Авторы: Беляк, Камашев, Михайлов, Смекалин
МПК: G01N 11/00
...устройство 2, упруго закрепленное с помощью гофрированной мембраны 6 и соединительное с преобразователем 7, в качестве которого может быть использовано устройство компенсации механических усилий, например, используемое в преобразователях ГСП. Первая по направлению движения жидкой среды мембрана защищена экраном 8. Устройство работает следующим образом, Чувствительный элемент 1, выполненный в виде продольной гибкой пластины, совершает постоянные колебания под воздействием потока жидкой инкрусти рующей среды, вязкость которой измеряют. Это препятствует налипанию на его поверхности твердых частиц - инкрустации. Жидкая среда, двигаясь, обтекает чувствительный элемент 1, вызывает горизонтальное усилие, пропорциональное вязкости...
Плотномер жидкости
Номер патента: 1075117
Опубликовано: 23.02.1984
Авторы: Беляк, Самородов, Семке, Шевцов
МПК: G01N 9/04
...точность измерения вследствие случайного изменения веса жидкости в подводящем патрубке, а также низкая чувствительность в узком диапазоне измерения из-за необходимости удлинения упругой втулки.Целью изобретения является повышение точности измерения и чувствительности плот- номера.Поставленная цель достигается тем, что в плотномере жидкости, содержащем чувствительный элемент в виде отрезка трубы, два внутренних патрубка, образующих 35 на концах трубы неравные кольцевые зазоры, шаррнирную опору, подводящий патрубок и преобразователь, подводящий патрубок расположен перпендикулярно к оси отрезка трубы в одной плоскости с шарнирной опорой.Причем подводящий патрубок жестко соединен с отрезком трубы.На чертеже представлена схема плот-...
Способ автоматического управления процессом приготовления известкового молока
Номер патента: 1047959
Опубликовано: 15.10.1983
Авторы: Беляк, Зайцев, Камашев, Метелев, Михайлов, Самородов
МПК: C13D 1/14
Метки: известкового, молока, приготовления, процессом
...с. регуляторами 12 и 13.Выходной сигнал регулятора 12 является заданием регулятору 5,а выход- д ной сигнал регулятора 13 связан с ре.гулирующим органом 14,Способ осуществляется следуюшнмобразом.В услониях нормального теченияпроцесса величина нязкости известкового молока остается постоянной именьше предельно допустимого значенияРЗПри этом Р:Р; Р:Р; Р (,РПри нарушении технологическогорежима, например, в случае уменьшения степени перехода примесей н иэиэвестконое молоко, концентрация гидроокиси кальция Са(ОН) н нем остается постоянной,а вязкость уменьшится на величину а М . При отсуствиикорректирующей цепочки система стаби.лиэации остается в равновесии, т.е,концентрация гидрокиси кальция равнапрежнему значению.Однако, поскольку вязкость...
Плотномер
Номер патента: 1029045
Опубликовано: 15.07.1983
Авторы: Беляк, Самородов, Семке, Шевцов
МПК: G01N 9/04
Метки: плотномер
...патрубков чувствительного элемента.и, т - коэффициенты.При этом коэффициенты и и в связаны с геометрическими параметрами чувствительного элемента следующими соотношениями, позволяющими исключить влияние объемов инкрустацийгде х - коэффициент чувствительности;р - коэффициент, показывающийво сколько раз начальныйрабочий объем в кольцевомзазоре одной пары патрубковбольше, чем у другой пары патрубков,К - коэффициент, показывающий,во сколько раз в каждый момент времени объем образовавшихся инкрустаций в кольцевомзазоре одной пары патрубковбольше, чем у другой парыпатрубков.Для определения соотношения геометрических размеров патрубков (их радиусы и длины) необходимо решить систему уравненияЧн Чъи И) гдеЧ- объем жидкости в кольцеис"с вых...
Способ автоматического управления процессом приготовления известкового молока
Номер патента: 990816
Опубликовано: 23.01.1983
Авторы: Беляк, Камашев, Михайлов, Самородов
МПК: C13D 1/14
Метки: известкового, молока, приготовления, процессом
...температуры и разреженияпарогазовой смеси и при условии нормально.го течения процесса приготовления известко.вого молока равна величина сигнала расхода1 жВ статическом режиме, т,е. при нормаль.ном ходе процесса приготовления известкового молока (концентрация гидроокиси кзльция в известковом молоке соответствует норме), устанавливается равенство сигналов1 д= 1 з Рв= Рт Рж= РпПри изменении нагрузки, например, в случаеге увеличения на ЬП (при этом соотношениерасходов извести и жидкости осталось преж.ним, т,е, концентрации гидроокиси кальцияв известковом молоке осталась в пределахнормы) увеличится количество пара выходящего из гасильного; аппарата, что уменьшитих разрежение на величину Ь В, при этомтемпература парогазовой смеси...
Способ ускоренных усталостных испытаний деталей кривошипно шатунного механизма двигателя внутреннего сгорания
Номер патента: 934292
Опубликовано: 07.06.1982
Авторы: Беляк, Дьяченко, Ефимов, Лаврентьев
МПК: G01M 15/00
Метки: внутреннего, двигателя, испытаний, кривошипно, механизма, сгорания, ускоренных, усталостных, шатунного
...тепловых нагрузок на детали кривошипно-шатунного механизма испытуемого двигателя.Цель изобретения - сокрдоемкости испытаний путем увеловых нагрузок на детали критунного мехайизма.Поставленная цель достигаепри прокрутке двигателя процосуществляют на такте сжатия,Использование предлагаемого способа позволяет ускорить процесс усталостных испытаний деталей кривошипно-шатунного ме; ханизма за счет обеспечения возможностй одновременного воздействия на испытуемые детали механических нагрузок, превышающих (при том же максимально допустимом давлении в цилиндре) таковые на работающем двигателе и тепловых, уровень и характер изменения которых идентичен уровню и характеру их изменения на работающем двигателе. Способ позволяет также (в случае...
Стенд для градуировки и определения жесткости ротационных динамометров и тензометрических валов
Номер патента: 932322
Опубликовано: 30.05.1982
Авторы: Беляк, Дьяченко, Ефимов, Куземчик, Лаврентьев
МПК: G01L 25/00
Метки: валов, градуировки, динамометров, жесткости, ротационных, стенд, тензометрических
...малый угол у (например "с 3 = 10 ) то при перемещениикулисы 16 к валу 10 закручивания нагрузочный рычаг 15 проворачивается по часовой стрелке на соответствующий угол. Так, при перемещении 5 кулисы16 вниз на 10 мм перемещениеоси шарикоподшипника 18 (по часовой стрелке) в горизонтальном направлении составит 1 =, Б йд у= 0,1 мм т.е. рычаг1 поворачивается на угол с =агсзп/8Р - длина рычага, Перемещение 5 визуально фиксируется по шкале линейки2 М. Так что ошибка в оценке перемещения на 1 мм приводит к ошибке в оценке поворота вала 1 О закручивания на К = агрыпбф . Такам образом, мозно визуально (через перемещение 5) Фиксировать малые значения поворота вала закручивания (а, следовательно, и упругого элемента поверяемого прибора), причем с...
Устройство для регистрации параметров
Номер патента: 911542
Опубликовано: 07.03.1982
Авторы: Асябрик, Беляк, Кусмерский, Петровский, Шляга
МПК: G06F 17/40
Метки: параметров, регистрации
...16 появляется сит нал, открывающий их, при этом на выхо дах последних появляется код значения параметра (давления пара), который пос тупает на входы блока 8 регистрации и входы блока 10 сравнения для контроля выхода 6 рабочий режим путем сравнения с заданными значениями, характеризующими рабочий режим, При совпадении значения параметра с одним из заданных значений на выходе блока 10 появляется сигнал, которым через блок 1 управ, ления запускается блок 8 ;регистрации, регистрирующий признак параметра с шифратора 1 1 и значение измеренного параметра (давления пара). По окончании регистрации параметра с выхода блока 1 управления на управляющий вход вентилей 18 поступает сигнал, открывающий последние и одновременно подается команда на...

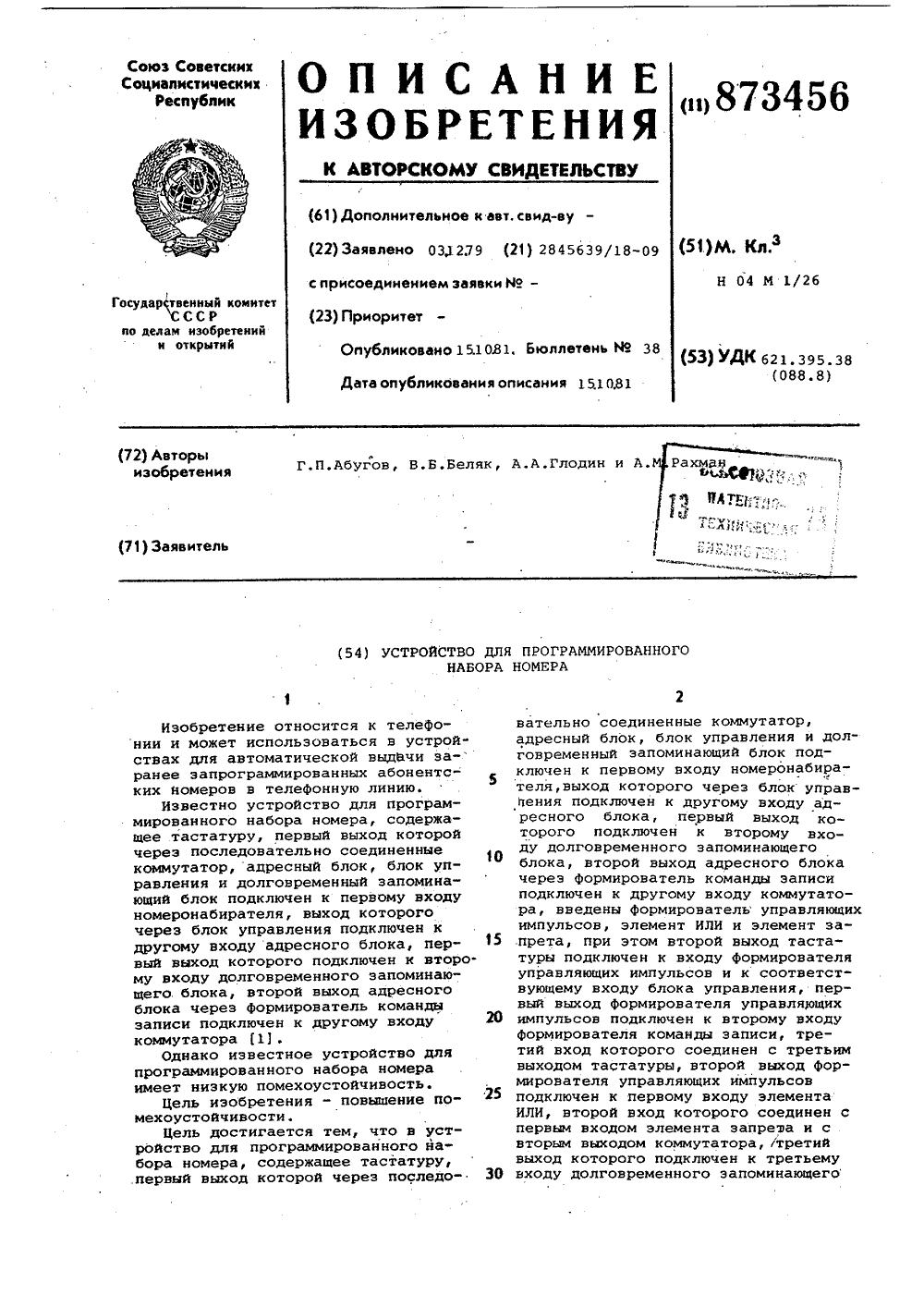

Устройство для програмированного набора номера
Номер патента: 873456
Опубликовано: 15.10.1981
Авторы: Абугов, Беляк, Глодин, Рахман
МПК: H04M 1/26, H04M 1/515
Метки: набора, номера, програмированного
...кнопками 13 и Ае так же, как это делается в известных устройствах. Оптимальный выбор цеВ первом случае формирователь команды записи 2 выключается после передачи сигналом с адресного блока 4.В отличие от записи в оперативнуюпамять записи именных номеров производится одновременным нажатием двухкнопок: кнопки 13 и цифровой кнопки,соответствующей коду ячеек именнойпамяти При этом не имеет существенного значения, какая из кнопок нажата или отпущена первой. В обоих слу"чаях код ячеек именной памяти и тастатуры 1 через коммутатор 3 поСтупает на первый вход адресного блока4 и вписывается в него выходным импульсом элемента ИЛИ .11, на который15 поступают импульс формирователя управляющих импульсов 12, соответствующий переднему фронтусигнала...
Устройство для обработки кинофотоматериалов
Номер патента: 859993
Опубликовано: 30.08.1981
Авторы: Беляк, Величко, Шейнис
МПК: G03D 3/13
Метки: кинофотоматериалов
...перваяи вторая промывки кинофотоматериаловпссле фиксирования. Из бака 4 промывная вода по трубопроводу б псступает в электродиализную установку 7,связанную трубопроводом 8 с электролизной ванной 9, и трубопроводом 10с баком 4,с 25 В электродиализной установке 7 промывную воду обессоливают до необходимого уровня, Электродиализная установка 7 позволяет одновременно с обессоливанием воды получить концентрированный раствор компонентов, содержащихся в исходной промывной воде. Количество конценрата, получаемого из промывной воды, составляет по объему 10-20 от количества исходной воды. Этот концентрат в данном случает представляет собсй практически отработанный фиксирующий раствор с содержанием безводного тиосульфата натрия более 150...
Способ автоматического управленияпроцессом приготовления известко-вого молока
Номер патента: 840108
Опубликовано: 23.06.1981
Авторы: Беляк, Камашев, Михайлов, Самородов
МПК: C13D 1/14
Метки: известко-вого, молока, приготовления, управленияпроцессом
...изменении расхода аКтивной .окиси кальция в гаситель, например, врезультате изменения степени обжигаизвести в сторону увеличения на1000 кг/ч, температура парогазовой смеси возрастает и достигает значения 95 С. Это может привести к получению известкового молока на выходе из гасильного аппарата с увеличенной концентрацией гицроокиси кальция, Однакоизменение температуры парогазовой смесив качестве сигнала рвэбвланса поступаетна вход регулятора 5, который применяетпрограммное задание регулятору 8 в сторону увеличения, последний посредствомПри нарушении технологйческого режима, например, в случае увеличения поступления активной окиси кальция в гасильный аппарат на Ьбоц, увеличивается Общее количество тепла реалии гашения, что приводит к...
Устройство для защиты цепейпостоянного toka
Номер патента: 801132
Опубликовано: 30.01.1981
Авторы: Беляк, Гаврильченко, Лазукин, Листвинский, Нагаев, Орлов, Ушаков
МПК: H01H 47/32
Метки: защиты, цепейпостоянного
...электрод тиристора 1 через пороговый элемент 2 соединен также со второй шиной питания. Параллельно конденсаторам 6-8 подключены резисторы 12, 10 и 11. Катод и управляющий электрод тиристора 4 соединены через конденсатор 9.Заказ 10444 7 Тираж 795 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент , г. Ужгород, ул. Проектная,При подключении устройства к источнику постоянного тока с напряжением, равным номинальной величине, за счет прохождения тока через незаряженный конденсатор 7 и управля ющий электрод открывается тиристор 4. Нагрузка подключается к источнику питания и конденсатор 8 заряжается. Для поддержания тиристора 4 во включенном состоянии при...
Устройство посылки сигнала аварии по телефонным линиям
Номер патента: 788430
Опубликовано: 15.12.1980
Авторы: Беляк, Нагаев, Орлов, Ушаков
МПК: H04M 1/27
Метки: аварии, линиям, посылки, сигнала, телефонным
...и второго диодов, при этом второй выход постоянного тока диодного моста объединен со вторыми входами накопителя, порогового элемента и мультивибратора. На чертеже приведена функциональная электрическая схема предложенного устройства.Устройство посылки сигнала аварии по телефонным - линиям содержит переключатель 1, два диода 2 и 3, накопитель 4, пороговый788430 в Составитель Техред А. Б Тираж 729 Е. Прозоровскаяойкас Корректор СПодписноекомитета СССРи открытийская наб д, 4/5од, ул. Проектная, 4 ственного обретений- 35, Рауш г. Ужгорэлемент 5, мультивибратор 6 и диодныймост. Устройство работает следующим образом, В случае аварии абонент нажимает переключатель, с помощью которого подается сигнал аварии. От станционной батареи АТС через...
Способ безнагрузочной проверки и настройки системы возбуждения тягового генератора транспортного средства
Номер патента: 768672
Опубликовано: 07.10.1980
Авторы: Бардышов, Беляк, Караджа, Палкин, Семеренко, Шакуров
МПК: B60L 11/04
Метки: безнагрузочной, возбуждения, генератора, настройки, проверки, системы, средства, транспортного, тягового
...напряжения подают дополнительный сигнал, имитирующий падение напряжения в цепп якоря тягового генератора и действующий встречно сигналу, пропорциональному электродвижущей силе генератора.На чертеже представлено устройство для реализации предложенного способа,Система возбуждения 1 тягового генератора имеет каналы нагрузки и напряжения, снабженные соответственно входами а и б. Вход а соединен с устройством 2, вырабатывающим сигнал, пропорциональный току якоря тягового генератора. Вход б подключен к датчику 3 напряжения генератора, вырабатывающему сигнал, пропорциональный напряжению или электродвижущей силе (при отсутствии нагрузки) генератора, и к устройству 4, вырабатывающему сигнал, пропорциональный падению напряжения на внутренних...
Гидрофон
Номер патента: 750758
Опубликовано: 23.07.1980
Авторы: Беляк, Кормановский, Рытиков, Чубаров
МПК: H04R 1/44
Метки: гидрофон
...электростатического возбудителя калибровочного сигнала на дополнительный электрод подается одновремен. но переменное напряжение О необходимой частоты и постоянное напряжение Е. фМгновенное напряжение Оь, приложенное кэлектроду равно сумме напряжений О == Е + Ощ впмт,Между дополнительным электродом и метал.лизированной внутренней поверхностью чувствительного пьезокерамического элемента возникает равномерно распределенная электростатическая сила притяжения. На статическую частьэтой силы пъезокерамика гидрофона не реаги 10 рует, а на переменную часть - вырабатываетсянапряжение реакции, соответствующее реакциипьезокерамики на переменное акустическоедавление водной среды,При Е ) ОРП ( = 30 - 50) рабочая форЕ15мула для калибровки и...
Искробезопасный источник переменного тока
Номер патента: 729369
Опубликовано: 25.04.1980
Авторы: Беляк, Нагаев, Орлов, Ушаков
МПК: E21F 17/04
Метки: искробезопасный, источник, переменного
...полупроводниковыми приборами.На чертеже дана принципиальная схемаустройства.Оно содержит входной трансформатор 15 с двумя вторичными обмотками 2 и 3, которые соединены с двумя первичными обмотками 4 и 5 дополнительного трансформатора 6 двухпроводными линиями 7 и 8 через схемы отсечки тока 9 и 10 и дио 1 ю ды 11 - 14.Вместо диодов 12 и 14 при повышенномвходном напряжении источника должны использоваться динисторы.В исходном состоянии переменный токпреобразуется в пульсирующий ток одного 15 направления, передаваемый раздельно подвум двухпроводным соединительным линиям 7 и 8. На выходной обмотке трансформатора 6 происходит сложение двух полу- периодов переменного тока. Схемы отсечки тока 9 и 10 защищают линии 7 и 8 от искроопасной...
Грузовая палуба универсального судна
Номер патента: 718325
Опубликовано: 29.02.1980
Автор: Беляк
МПК: B63B 25/28
Метки: грузовая, палуба, судна, универсального
...сопрягаемым со стопорным штифтом, закрепленным на стойке, а другой - с Г-образной скобой, закрепленной на комингсе люка.На фиг. 1 изображена предлагаемая палуба судна в районе установки стандерса с бимсом, находящимся в рабочем положе нии; на фиг. 2 - то же при нерабочем положении бимса.Грузовая палуба содержит установленную у фальшборта 1 и приваренную своим основанием к настилу 2 стойку 3, которая представляет собой трубу квадратного сечения в плане,В верхней части стойки посредством шкворня 4 подвешен кронштейн 5, выполненный в виде угольника, вертикальная полка которого прилегает к стенке стойки, а горизонтальная в рабочем положении находится сверху и служит основанием для палубного груза, размещенного между фальшбортом и...
Искробезопасный блок питания
Номер патента: 681191
Опубликовано: 25.08.1979
Авторы: Беляк, Лысенко, Нагаев, Ушаков
МПК: E21F 9/00
Метки: блок, искробезопасный, питания
...ключ включен последовательнона выходе блока питания, в стабилитронпопключен к управляющему электроду тиристорного ключа параллельно выходублока питания.На чертеже пана принципиальная электрическая схема искробезопасного блокапитания.Схема содержит источник питания 1,5нелинейный ограничитель тока 2, тиристор-,ный короткоэамыкатель 3 с измерительнымрезистором 4, тиристорный ключ 5, стабилитрон 6, ограничительные резисторы 7,8 и 9 и конденсатор 10.При включении блока питания на номинальную нагрузку нелинейный ограничительтока 2 открывается и происходит зарядконденсатора 10 до напряжения, оцрепеля 25емьго напряжением стабилизации стабилитрона 6, последний закрывается и включаеттиристорный ключ 5 и нагрузка обтекаетсяноминальным током....
Гибкий фильмопровод для киносъемочной камеры
Номер патента: 678452
Опубликовано: 05.08.1979
Авторы: Беляк, Востров
МПК: G03B 1/42
Метки: гибкий, камеры, киносъемочной, фильмопровод
...другого в плоскости составляет 60 в обе стороны от среднего положения, Концы кронштейнов 4 и 5, вставленные в трубку 2 и связанные с ней штифтами 3 обес6784523 .4печивают.воэможность вращения трубки 2 от. скрепляются замками типа байонет, и сдвиганосительно своей осис разворотом"Ьтйоситель- -нием светозащитного кожуха 10 вместе с пре.но. кронштейна 13 извено смвкных трубок дохранительной пружиной 12 сначала от кассе.Угол поворота трубки 2 относительно оси ограты к съемочной головке; а затем - от съемочничеи длиной паза б так, что наибольший сумной головки к кассете. При этом через окнаЗмарный разворот противоположньх концов .". а пленка проталкивается по фильмопроводусмежных звеньев составляет 80 в обоих на-; . соответСтвующими боковыми...
Устройство для сцепки морской толкаемой баржи и буксира толкача
Номер патента: 610715
Опубликовано: 15.06.1978
Авторы: Беляк, Старосельский
МПК: B63B 21/56
Метки: баржи, буксира, морской, сцепки, толкаемой, толкача
...связи,5 и кой толкае- ключвюшее Устройство для сцепки мор5 мой баржи и буксира-толкача Изобретение относится к области судостроения.Известно устройство для сцепки морскойтолкаемой баржи и буксира-толкача, включаютпее нишу в корме баржи, образованнуюее обтекателями и сопряженную с носОвойоконечностью буксира-толкача, а также горизонтальные шарнирные узлы связи, смонтированные на концах обтекателей и в носовой оконечности буксира-толкача 111.Недостатком известного устройства является недостаточная надежность в эксплуатации, поскольку в его элементах возникаютбольшие усилия в условиях килевой качки,Белью изобретения является повышениенайежности устройства в эксплуатации.Поставленная цель достигается тем, чтообтекатели смонтированы...
Узел опоры рычагов пишущей машины
Номер патента: 569460
Опубликовано: 25.08.1977
Авторы: Беляк, Чипилин, Эсаулов
МПК: B41J 7/22
Метки: опоры, пишущей, рычагов, узел
...а в горизонтальной полке выполненынаправляющие пазы для рычагов 1 Ц.Однако такой узел опоры рычагов нетех Онологичен в изготовлении вследствие значительного расстояния между ребрами дляустановки рычагов.С целью повышения технологичности в .предложенном узле опоры рычагов вертикальаная полка Г-образной пластины снабженапромежуточными ребрами с выемками дляразмещения оси рычагов,Ось опирается на горизонтальнув полкуГ образной пластины. 20На фиг. 1 изображен узел опоры рычагов; на фиг. 2 - вид по стрелке А на фиг.1;на фиг, 3 - разрез Б-Б на фиг. 2,Узел опоры рычагов содержит опорныйкорпус 1, Г-образную пластину 2 н ось 3 25 авишу шарнирно-соеди поворачивается на г оси 3, находясь приравляюшем пазу 61 ычаг 4 от перекоса вплоскости его...
Поддон-платформа для транспортирования автомобилей
Номер патента: 566750
Опубликовано: 30.07.1977
Автор: Беляк
МПК: B65D 19/00
Метки: автомобилей, поддон-платформа, транспортирования
...в рабочемпоперечный разрез; на фиг. 3 - тдольный разрез,Поддон-платформа состоит из основа и гибкой двойной оболочки, выполненн четырех отдельных разъемных подуш Каждая из подушек имеет несообщаю между собой полости, связанные с источ сжатого воздуха, например воздушным рессором низкого давления, с помощью пельных соединений 3 золотникового ти рабочем положении подушки скрепляют жду собой с помощью быстродействующихзамков. Замки представляют собой быстроразъемные соединения 4 типа молния и ремни 5 безопасности, предохраняющие послед 5 ние от случайного раскрытия,11 еред погрузкой основание поддона-платформы устанавливают на плоской площадкеи разворачивают оболочку. После этого автомобиль въезжает на основание и закрепляет 0 ся на нем...
