Способ оценки образцов мировой коллекции сельскохозяйственных культур по сбору продукции с единицы площади
Номер патента: 1796100
Опубликовано: 23.02.1993
Авторы: Будвитите, Лебедев, Семеренко, Чекалин
МПК: A01H 1/04
Метки: единицы, коллекции, культур, мировой, образцов, оценки, площади, продукции, сбору, сельскохозяйственных
...ведущих селекционных. центров страныпо сое.П р и м е р 2. Полевые эксперименты сгорохом были проведены в 1980 - 1982 гг. вг, Краснограде и в г.Омске, а полученныеданные обработаны нэ ЭВМ "Наири - С" во .ВНИИЗБК (г. Орел).1796100 74 образца гороха из мировой коллекции выращивали по типу коллекционногопитомника, т,е, на делянке по 80 растений сплощадью питания 5 х 60 см в бесповторныхпосевах, Анализ растения и последуЮщие 5вычисления проводили аналогично опытамс соей.Прямая оценка продуктивности горохаметодом дисперсионного анализа показаланедостоверную разницу между изучаемыми 10образцами как в г, Краснограде (табл,7)-1,000), так и е г.Омске (табл.8).Изменчивость выделенного индексамасса семян/число продуктивных узлов 15значительно...
Клапан с предохранительным устройством
Номер патента: 1737212
Опубликовано: 30.05.1992
Авторы: Аветисян, Гринченко, Карпусенко, Семеренко, Тихонов
МПК: F16K 31/18
Метки: клапан, предохранительным, устройством
...находится в нижней части поплавковой камеры 1, а поплавковый клапан 15 штока привода 7 - в зоне нижнего радиальногоотверстия 14. Во время подачи воды происходит вытеснение воздуха из корпуса 1 через нижнее радиальное отверстие 14 штокапривода 7, осевой канал 16 и радиальноеотверстие 13 к выходному патрубку 17. Поковый клапан 15 стравливает воздух из поплавковой камеры 4 через отверстия 13, 14 и канал 16 в выходной патрубок 17, Поплавок 8 при этом, поднимаясь вместе с уровнем воды, отклоняется выступом штока 7 от вертикальной траектории и перемещается в тупиковую зону 5. 2 ил,ступающая вода вытесняет поплавок 8 к штоку привода 7, нижняя часть которого направляет поплавок 8 в тупиковую зону 5, а поплавковый клапан 15, перемещаясь к...
Систолический автомат
Номер патента: 1732340
Опубликовано: 07.05.1992
Автор: Семеренко
МПК: G06F 7/00
Метки: автомат, систолический
...которых соединены соответственно с первыми входами группы в элементов И, выходы которых соединены также с Я-входом ВЯ-триггера, прямой выход которого соединен с информационным выходом элемента свертки. Первый управляющий вход элемента свертки соединен с Т-входами всех ЙЯТ-триггеров, второй управляющий вход элемента свертки соединен с Й-входом ЙЯ-триггера, первая группа в управляющих входов элемента свертки соединена соответственно с В-входами групоы а ЯЯТ-триггеров, вторая группа в управляющих входов элемента свертки соединена соответственно с вторыми входами группы а элементов И.В предлагаемом и в известном автоматах необходим этап предварительной подготовки перед началом работы автомата,В известном автомате предварительная...
Способ соединения шланга гидросистем с ниппелем
Номер патента: 1729725
Опубликовано: 30.04.1992
Авторы: Аветисян, Анилович, Бантковский, Карпусенко, Науменко, Семеренко, Тихонов
МПК: B23P 6/00
Метки: гидросистем, ниппелем, соединения, шланга
...й) шланг 4 в сборе с гайкой 2локи, значительно ухудшающей условия за- и ниппелем 1 навивается проволока 3 с прищемления ниппеля; восстановление шланга ложением усилия Р.технологически усложняется в связи с уста- Первый виток проволоки 3 фиксируетсяновкой выше указанной гофры; значитель перекрестным наложением последующегоная трудоемкость реализации способа; не витка в противоположном направленииобеспечивается стабильность качества вос- винтовой навивки проволоки. После навивстановления.я., ки проволоки на длине, не меньшей длиныЦель изобретения - повышение качест- сопрягаемой части ниппеля, она обрезаетва соединения и снижение трудоемкости, 15 ся.Поставленная цель достигается тем, что Проводилось соединение шланга гидросоединение...
Конвейерный сумматор
Номер патента: 1714588
Опубликовано: 23.02.1992
Авторы: Андреева, Семеренко
МПК: G06F 7/50
Метки: конвейерный, сумматор
...4 должны поступать сигналы"Лог,О". В течение всех тактов работы конвейерного сумматора в этом режиме на разряды 3,3 первогоинформационного входа 3 и йа разря"ды 4,4 л второго информацион"ного входа 4 должны поступать сигна"лы "Лог.О".ЗОПри подаче на первый вход 6 управления и на второй вход 7 управлениясигнала "Лог.О" конвейерный сумматорработает в режиме сложения прямыхкодов входных чисел.В этом режиме происходит вычисление отдельных сумм ББ каждойпары г,п-разрядных исходных чисел: В 1-й ячейке 2 на (К+-1)-м такте работы происходит вычисление 1-го разряда суммы К-й пары исходных чисел (х=1,п, К = 1,г/2), причем указанное значение сохраняется в ячейках 2 только в течение одного такта.При подаче на первый вход 6...
Оптически управляемый автогенератор
Номер патента: 1688375
Опубликовано: 30.10.1991
Авторы: Одобецкий, Осадчук, Паламарчук, Семеренко
Метки: автогенератор, оптически, управляемый
...3 иэ-за отсутствия пастаяннога смещения на стов полевого фатотранзистора 6, т,е, тянущего поля в структуре исток - сток. Изобретение относится к радиотехникеи может быть использовано для полученияуправляемых по частоте гармонических колебаний,Цель изобретения - расширение диапазона перестройки частоты.На чертеже представлена структурнаяэлектрическая схема оптически управляемого автогенератора,Оптически управляемый автогенератор 10содержит регулируемый источник оптического излучения 1, автогенератор 2 на активном элементе, оптически управляемыйдвухполюсник 3, источник управляемого постояннога напряжения 4, конденсатор 5, полевой фатотранэистар 6, автогенератар 2содержит блокировэчные катушки индуктивности 7, 8, конденсаторы 9,...

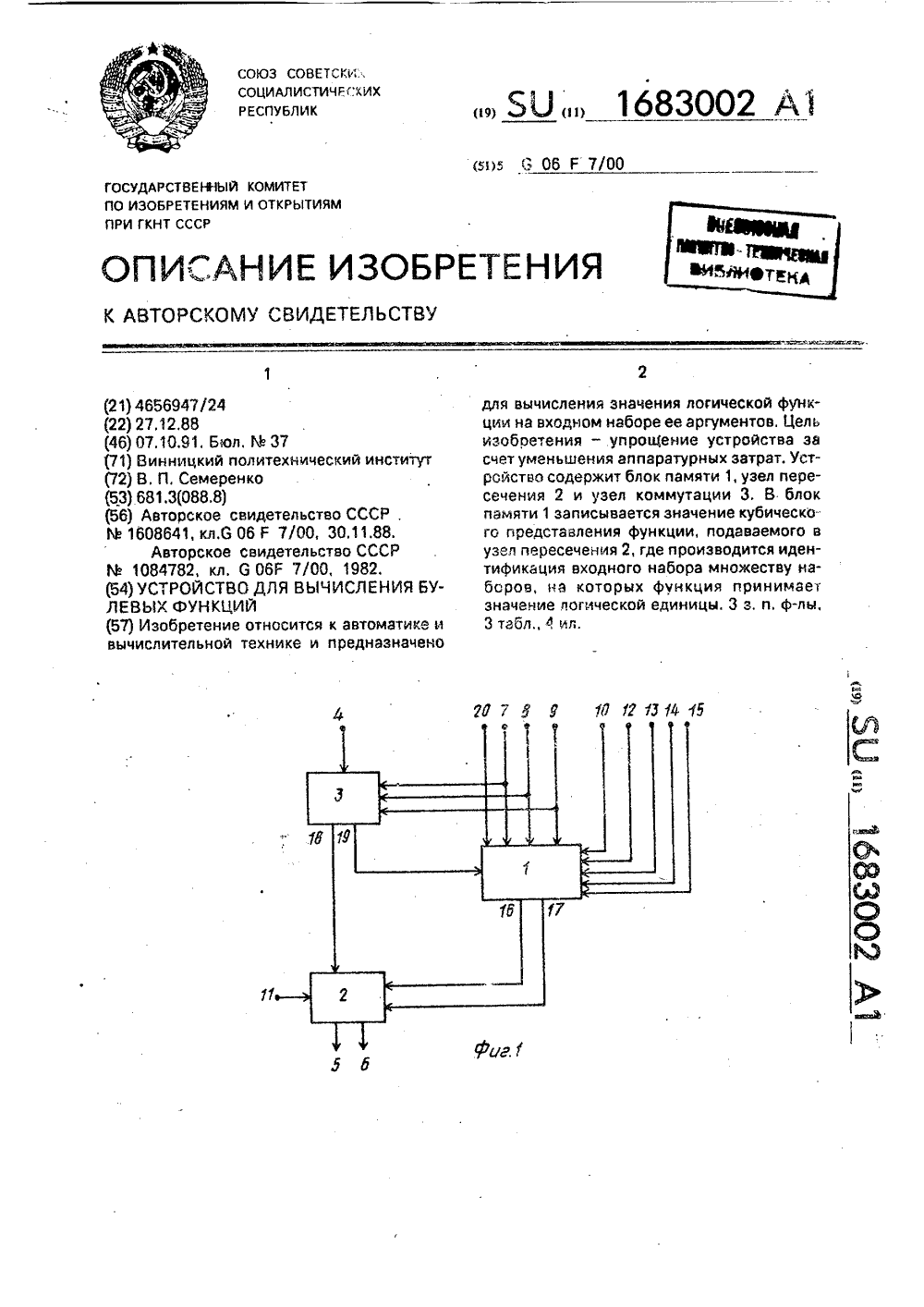

Устройство для вычисления булевых функций
Номер патента: 1683002
Опубликовано: 07.10.1991
Автор: Семеренко
МПК: G06F 7/00
Метки: булевых, вычисления, функций
...сигнала.В блок 1 памяти 0-покрытие (В-покрытие) записывается в два этапа, На первомэтапе при наличии единичного сигнала напервом входе 12 разрешения записи в первое операционное запоминающее устройство 21 записываются с информационныхвходов группы 4 через узел 3 коммутациикомпоненты бо (гв): о=1.,яо:)в 1 щв) О-покрытия (В-покрытия), " е,первая половина О-покрытия (В-покрытия).На втором этапе записи, при наличии сигнала разрешения записи на втором входе 13разрешения записи, во второе операционное запоминающее устройство зап ыва ются компоненты бо (гв), о=1,".,гпо, )в=1вв) О-покрытия (В-покрытия) т. е. вторая половина О-покрытия(В-покрытия),В блоке 1 памяти используется принцип магазинной адресации адреса, по которым и...
Устройство для измерения параметров четырехполюсника
Номер патента: 1675797
Опубликовано: 07.09.1991
Авторы: Ганзюк, Осадчук, Паламарчук, Семеренко
МПК: G01R 27/28
Метки: параметров, четырехполюсника
...седьмой коммутатор 16 подают навход 49 рефлектометра 5 и далее с четвертого выхода 61 через девятый 18, второй 11и пятый 14 коммутаторы, клемму 38 держателя 8 четырехполюсника и второй фильтр 5070 питания на выходную клемму 79 исследуемого четырехполюсника, Подключив к еговходу 78 через первый фильтр 69 питания,клемму 33 держателя 8 четырехполюсника,четвертый 13, первый 10 и одиннадцатый 20 55коммутаторы, переменное комплексное сопротивление 9, измеряют измерительнымблоком 7 коэффициент отражения от выходачетырехполюсника. При измерении параметров со стороны общего выхода четырехполюсника при соединении с общей шиной 31 клеммы 33 держателя 8 во втором коммутаторе 11 соединяют контакты 27 и 34, в третьем коммутаторе 12 - контакты 24 и...

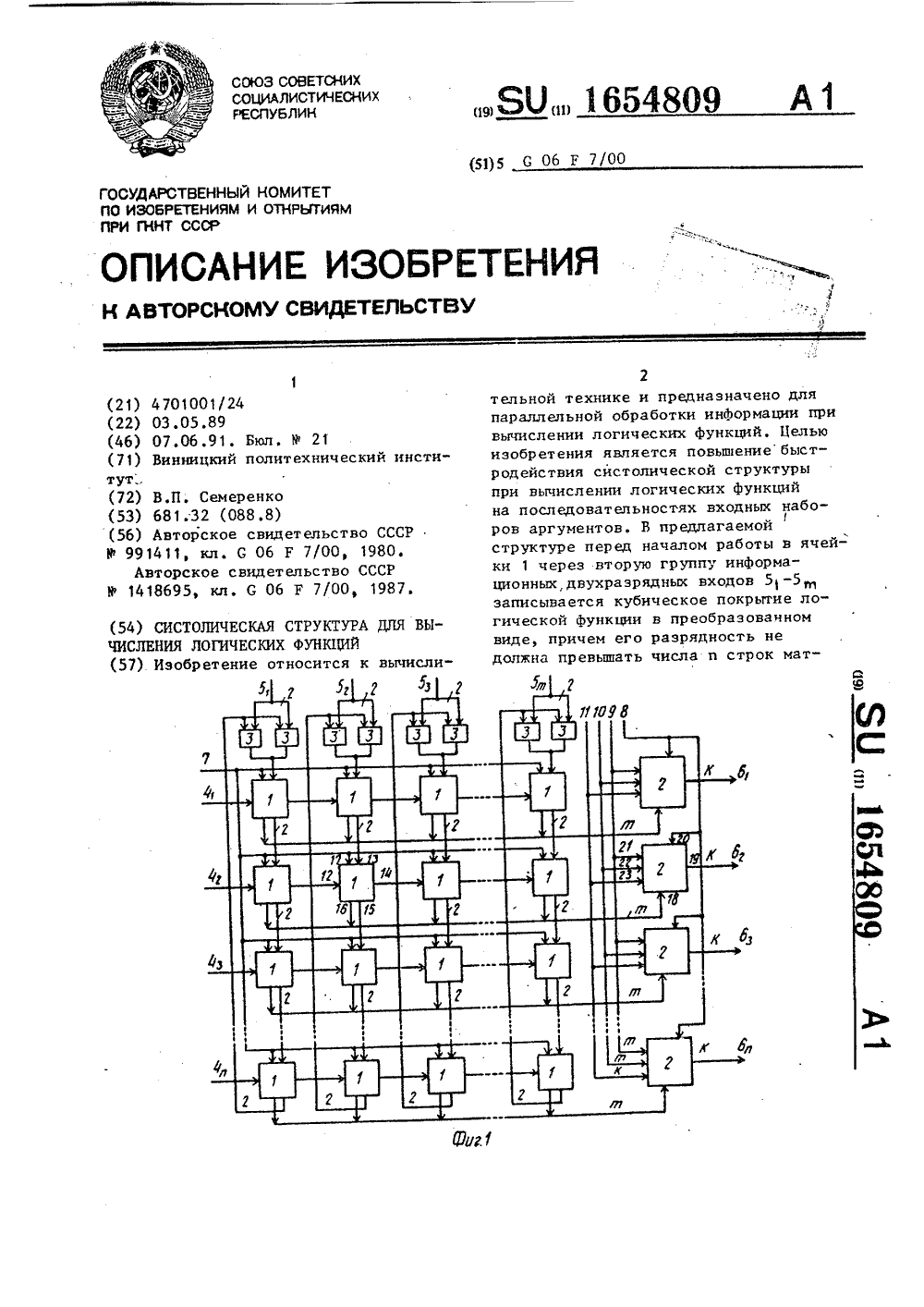

Систолическая структура для вычисления логических функций
Номер патента: 1654809
Опубликовано: 07.06.1991
Автор: Семеренко
МПК: G06F 7/00
Метки: вычисления, логических, систолическая, структура, функций
...очередная компонента д"(г " ) З 0.Ч ЧйО-покрытия (К,1-покрытия), а вЭ-триггер 24 - очередная компонепта1; набора Ь.1Поскольку значениями компонент кубов й,;- (г;) могут быть символы иэ 35алфавита О, 1, х, для представлениякомпоненты й," (г, ) в двоичном алЧзФавите необходимо два разряда (табл.2),Поэтому на первом такте. каждогоцикла в Э-триггер 25 и в Р-триггер 1026 записываются значения соотввтвтвеня и,ной; (г 1 ) иа; .(г;).После окончания записи соответствующей информации в Р-триггеры 24-26выполняется операция пересечения компоненты Й, (г, ) с компонентой 1;Поскольку значениями компоненты 13могут быть только символы О и 1,в ячейке 1 укаэанная операция пересечения выполняется согласно табл.З, 50В ячейке 1 реализована...
Кран с предохранительным устройством
Номер патента: 1603123
Опубликовано: 30.10.1990
Авторы: Аветисян, Гринченко, Карпусенко, Семеренко, Тихонов
МПК: F16K 17/168, F16K 31/18
Метки: кран, предохранительным, устройством
...устройство 4 в .виде шаровогопоплавка 5, взаимодействующего с седлом б, тупиковую зону 7 и переводнойстержень 8 с конусом 9. Вокруг седла6 корпус 1 имеет выступ 10 с внутренней конусной поверхностью, Нижняячасть полости корпуса 1 выполненав виде усеченного конуса, обращенно-го к входному каналу меньшим основанием.Кран с предохранительным устройством работает следующим образом,В исходном положении, когда отсутствует вода, шаровой поплавок 5(фиг.1) находится в нижней частиполости корпуса. Поступающая водавытесняет поплавок к кольцевому выступу 10, коническая поверхностькоторого направляет его к седлу б,тем самым осуществляется запираниевыходного канала 3 крана 1. При переводе запорного элемента 4 в нижнее положение, т.е. в положение...
Способ определения y-параметров матрицы проводимости четырехполюсника
Номер патента: 1564571
Опубликовано: 15.05.1990
Автор: Семеренко
МПК: G01R 27/28
Метки: y-параметров, матрицы, проводимости, четырехполюсника
...вы. деляют активные и реактивные составляющие результирующих колебаний на входе измерителя 1 и измеряют их уров ни, по значениям которых известным способом определяю вторую зависимость 30 (фиг.2) изменения уровней составляющих результирующих колебаний от изменения величины только реактивной нагрузки 10, Полученные зависимости 29 и 30 (фпг. 2) сравнивают между собой и регистрируют уровни 31 активной и реактивной составляющих результирующих колебаний, одинаковые для обеих зависимостей, которые характеризуют величину проводимости У матрицы проводимости четырехполюсника.В четвертом режиме электромагнитные колебания с выхода источника 1 подают на выход 4 четырехполюсника 3 через замкнутые контакты 13 и 5 коммутатора 16. При этом общий...
Шариковое шлицевое соединение
Номер патента: 1555548
Опубликовано: 07.04.1990
Авторы: Анилович, Гринченко, Иванов, Семеренко
МПК: F16B 3/00
Метки: соединение, шариковое, шлицевое
...обеспечивает высокую технологичность сборочно-монтажных операций.Предварительная сборка шариковыхшпицевых соединений может производиться путем установки на полом, вертикаль-но расположенном цилиндре 2 кольца 3, 30укладки в наклонные отверстия шариков 4 с последующей их фиксацией отвыпадания пружинным кольцом 5, Монтаж(демонтаж) всего соединения (фиг. 1)при этом производится путем осевогоперемещения охватываемой или охватывающей деталей,В предлагаемом соединении удерживающие элементы (кромка отверстия ипружинное кольцо) не нагружены передаваемой валами нагрузкой, чтофобеспе.чивает надежность фиксации шариков,Таким образом, предлагаемое шариковое шлицевое соединение дополняется новым качеством - приспособленностью к еборочно-монтажным...
Способ определения границы устойчивости активного четырехполюсника
Номер патента: 1504625
Опубликовано: 30.08.1989
Автор: Семеренко
МПК: G01R 27/30
Метки: активного, границы, устойчивости, четырехполюсника
...окружность при произвольном изменении реактивной 8 и первом, нулевом, значении активной 9 составляющих нагрузки, Затем измеряют значения иммитанса при произвольном изменении реактивной 8 и втором значении активной 9 сосоставляющих нагрузки, после чего на первую окружность 10 накладывают диаграмму иммитансов Вольтперта-Смитта так, чтобы точка на диаграмме, в которой иммитанс равен бесконечности, совпадала с точкой 12 касания первой 10 и второй.11 окружностей, а величины нагрузок, соответствующие границе устойчивости, находят как точки 13 и 14 пересечения диагаммы с осью ординат на плоскости входного (выходного) иммитанса, Нагрузки на диаграмме в точках 13 и 14 являются нормированными, Их денормировку производят из выражений:КеЯ,...
Устройство для отбортовки
Номер патента: 1454543
Опубликовано: 30.01.1989
Авторы: Некрасов, Олешко, Семеренко, Стеблюк, Сушко
МПК: B21D 19/00
Метки: отбортовки
...поверхность 4, коническийзаходный участок 5, шестигранную подключ головку 6 и навинченный на шток7 нижней плиты 8, фиксирующий винт 9,Устройство работает следующим образом.20Заготовку 10 укладывают на зеркало 11 матрицы с центрированием по коническому заходному участку 5 контрпуансона 3 и производят отбортовку.Требуемое положение контрпуансона 3,при котором он создает на кромке отверстия 12 заготовки 10 дополнительные сжимающие усилия, обеспечиваятем самым радиальный подпор кромкиотверстия 12 без потери устойчивостизаготовки 1 О, определяется путем осевого перемещения контрпуансона привращении его за шестигранную головку6 в зависимости от результатов первыхопераций отбортовки. Выбранное положение контрпуансона 3 фиксируется 35при...
Устройство для определения формы и размеров заготовки для вытяжки деталей сложной формы
Номер патента: 1449189
Опубликовано: 07.01.1989
Авторы: Вишневский, Мысник, Олешко, Семеренко, Стеблюк, Сушко
МПК: B21D 22/20
Метки: вытяжки, заготовки, размеров, сложной, формы
...детали (непоказана), прижим 4, выполненный иэпрозрачного материала с нанесеннойна его поверхности координатной сеткой 5 и установленный над матрицей 201 с зазором 6 между их прижимнымиповерхностями, равным зазору 3 между пуансонами 2 и матрицей 1,Под матрицей 1 размещена камера 25 7 для вязкой жидкости, сообщенная с зазором между пуансоном и матрицей 1, С камерой 7 посредством каналов 8 сообщен гидроцилиндр 9 с поршнем 10. Объем камеры. 7 в пять 30 в более раэ превышает объем каналов 8.Устройство работает следующим образом,Зазор 3 между пуансоном 2 и матрицейзаполняют вязкой жидкостью.Посредством поршня 10 гидроцилиндра 9 выдавливают вязкую жидкость в объеме, равном объему материала стенок детали, иэ зазора 3 в зазор 6 40 между...
Устройство для многомерных измерений параметров четырехполюсника
Номер патента: 1406526
Опубликовано: 30.06.1988
Автор: Семеренко
МПК: G01R 27/28
Метки: измерений, многомерных, параметров, четырехполюсника
...5 - контакты 24 и 31, в четвертом коммутаторе 7 - контакты 27 и 29, в пятом коммутаторе 8 - контакты 32 и 34, в шестом коммутаторе 9 - контакты 38 и39,Величину комплексного переменногосопротивления 3 устанавливают чистореактивнойи производят измерениявходной. проводимости четырехполюсникамежду клеммами 30 и 40 с помощью измерителя 2. Изменяя величину реактив 1406526ной составляющей переменного комплексного сопротивления 3, измеряют не менее трех значений входной проводимос"ти четырехполюсника, по значениям которых на комплексной плоскости стро"ят первую окружность 54 его входнойпроводимости в зависимости от реактивного сопротивления нагрузки (фиг.З)..Затем изменяют величину активной составляющей комплексного сопротивления3 и...
Линия задержки
Номер патента: 1305792
Опубликовано: 23.04.1987
Авторы: Павлов, Семеренко, Филинюк
МПК: H01H 27/00
...проводимость, которая трансформируется транзистором, обуславливая индуктивный характер проводимости выходной цепи этого транзистора, имеющей отрицательную активную составляющую. Индуктивная составляющая этой проводимости с емкостной проводимостью конденсатора 16 образуют вторую колебательную систему, Потери сигнала в линии компенсируются отрицательной активной проводимостью выходной цепи транзистора 11,Таким образом, сигнал, поступивший на входную шину 2, испытывает временную задержку, обусловленную влиянием конденсаторов 3, 7 и 16, а также задержку в каналах транзисторов 1 и 11. Электрическое управление временем задержки осуществляется при помощи цепей питанияПредлагаемая линия задержки не имеет потерь на рабочей частоте, имеет...
Устройство для вытяжки с нагревом
Номер патента: 1299662
Опубликовано: 30.03.1987
Авторы: Корина, Олешко, Семеренко, Стеблюк, Сушко
МПК: B21D 22/30, B21D 37/16
...форме поверхности вытяжной полости во внутренней части 4. Часть 4 имеет со стороны зеркала матрицы на контактной поверхности наружную скругленную кромку 10.Устройство работает следующим образом.Заготовку 11 зажимают между прижимом 2 и наружной частью 3 матрицы и при помощи нагревателей 5 нагревают до температуры деформации. Одновременно с началом рабочего хода пуансона 1 подают под давлением см азочно-охлаждающую жидкость, которая через штуцер 6 поступает по каналу 7 в кольцевой паз 8 и оттуда через вертикальные пазы 9 - в кольцевую канавку 12, которая образована вокруг вытяжной кромки 13 матрицы зазором между контактной поверхностью 14 и скругленной кромкой 10 внутренней части 4. В процессе вытяжки смазочно-охлаждающая жидкость...
Счетчик электроэнергии
Номер патента: 1224735
Опубликовано: 15.04.1986
Авторы: Власенко, Кубышкин, Семеренко
МПК: G01R 22/00
Метки: счетчик, электроэнергии
...входного сигнала, При этом выходной ток перемножителя 2 появляется суммой переменных составляющих и определяется формулой Лр . К О с 05 сд О 5 ы 1 1) Я (дм 1 Я"Йяи%ц)и "р 1 Г 1) 30 1 ЬпЕ) - функция Радемахера (меандр)с частотой Ю;И - частота переключателя полярности сигнала;35 К -1-11 - коэффициент разложения функции В(у 1) в ряд Фурье;х=0,1,2оа.Первое слагаемое в (1) является полезным и определяет среднюю 40мощность, а второе - определяет вариации тока на выходе перемножителя 2. Анализ второго слагаемого (1)при условии показывает что в сумме комбинационных частот отсутствуют биения с чаЯстотами, близкими к - , которые являются одной из причин возникновения вариаций,Инвертирующий усилитель 3 постоянного тока с конденсатором 5 в обЯ...
Устройство для сжатия и восстановления информации
Номер патента: 1149295
Опубликовано: 07.04.1985
Авторы: Байда, Семеренко, Сироцинский, Шпилевой
МПК: G08C 15/06
Метки: восстановления, информации, сжатия
...импульса на третьем выходе распределителя 103 импульсов может появиться импульс.с блока 7, сравнения, который установит в единичное состояние триггеры 95 и 96. В результате появится разрешающий сигнал на входе блока 21 элементов И и будет разрешено прохождение импульса с пятого выхода распределителя 103 импульсов на вход блока 18 элементов И. Импульс с седьмогопервого блока сравнения и второму входу первого регистра, выход которого подключен к второму входу первого блока сравнения, выход которого подключен к второму входу блока управления, выход блока памяти подключен к первому входу второго регистра, второй вход которого подключен к тринадцатому выходу блока управления, выход второго регистра подключен к первому входу второго...
Счетчик электроэнергии
Номер патента: 1129526
Опубликовано: 15.12.1984
Авторы: Кубышкин, Семеренко
МПК: G01R 11/00
Метки: счетчик, электроэнергии
...управляющий вход - с выходомгенератора, первый выход, - с второйобкладкой первого конденсатора, авторой выход через второй конденсатор с выходом перемножителя.На чертеже представл:ена функциональная схема предлагаемого счетчика электроэнергии,Счетчик содержит переключатель 1полярности сигнала,. перемножитель2, первый вход которого подключенк первой входной шине, второй вход -к выходу переключателя 1 полярности1 сигнала, а выход - к входу инверти-рующего усилителя 3 постоянного тока, выходу источника 4 опорного тока первой обкладке первого конденсатора 5, первой обкладке второго конденсатора б и выходу формирователя 7 импульса стабильной вольт-секундной площади через резистор 8, Выход усилителя 3 подключен к входу формирователя 7 и...
Устройство для автоматического поиска дефектов в логических блоках
Номер патента: 1108451
Опубликовано: 15.08.1984
Авторы: Байда, Гладков, Подкопаев, Семеренко, Шпилевой
МПК: G06F 11/00
Метки: блоках, дефектов, логических, поиска
...генератор импульсов, три триггера, дешифратор, три элемента И,пять элементов ИЛИ, причем выход генератора импульсов соединен с первыми входами первого и второго элементов И, второй вход и выход первого элемента И соединены соответственно с прямым выходом первого триггера и со входом первого распределителя импульсов, первый - пятый выходы которого соединены соответственно с первыми входами первого - четвертого элементов ИЛИ и с шестым выходом блока управления, единичный вход первого триггера соединен с четвертым входом блока управления и нулевым входом третьего триггера, единичный вход и инверсный выход которого соединены соответственно со вторым входом блока управления и с первым входом третьего элемента И,выход которого...
Пресс-форма для изготовления алмазного инструмента
Номер патента: 960049
Опубликовано: 23.09.1982
Авторы: Верник, Петренко, Селех, Семеренко, Скрябин
МПК: B30B 15/02
Метки: алмазного, инструмента, пресс-форма
...прессования; на фиг.Змодификация пресс-Формы с цилиндрическими обоймой и пуансонами; на 15 Фиг.4 - сечение А-А на фиг,З; нафиг.5 - пресс-Форма для прессованияизделий разной высоты в период засыпки; на Фиг,6 - пресс-Форма поокончании прессования.20Пресс-форма состоит из обойм 1;нижнего 2 и верхнего 3 пуансонов ввиде пакета из пластин 4 - 13, а так-же нижней 14 и верхней 15 гребенюк.Для получения прессованных колециспользуется вкладыш 16. Для изготовления прессования) изделий 17различной высоты,.иэ прессуемого материала 18 применяют гребенки 19.Пресс-форма работает следующимобразом.1В матрицу 1 устанавливают нижний пуансон 2, осуществляют засыпку и ,разравнивание шихты, затем устанавчивают верхний пуансон 3 и гребенки 14 и 15В...
Пресс-форма для изготовления алмазного инструмента
Номер патента: 946802
Опубликовано: 30.07.1982
Авторы: Кизиков, Петренко, Селех, Семеренко, Скрябин
МПК: B22F 3/03
Метки: алмазного, инструмента, пресс-форма
...и)ес1/Фссь 1 ы пседусмстрено ок 1 сплп да Ручки 10 инструме в ,1 та за габар,г 1 ь 1 пресс-Формы. Кроме того, рабочая пОлОсть матрицы; пуанссь 1 ь и подвижная вставка образ ют пресссвую меру й пресс-Форма работает следу;:щимОбразом,В обойму 1 устанавливаю 1 матрицу2 вместе с псдпрессовочным пуансоном3, затеи матрицу 2 зажимают клиномЧЕРЕЗ ОКНО К МатрнцЫ 2 И СТВЕРСтие Ц введенной сверхФ Вставки 6,которая з свою очередь годдерживает.СЯ СТЕРжнЕМ 9,. ВСтавЛЯЮТ КОРПУС Р СРучкой 10 инструмента так. чтобы корпус Р касался подпрессовочного пуансона 3. Подпрессовывают половину навески. Затем говернув прессФорму и установив ее на упоры 8, ВьНимают псдпресссВсчный пуансон 3, засыпают вторую половину навески и прессуют ее нижним пуансоном...
Способ безнагрузочной проверки и настройки системы возбуждения тягового генератора транспортного средства
Номер патента: 768672
Опубликовано: 07.10.1980
Авторы: Бардышов, Беляк, Караджа, Палкин, Семеренко, Шакуров
МПК: B60L 11/04
Метки: безнагрузочной, возбуждения, генератора, настройки, проверки, системы, средства, транспортного, тягового
...напряжения подают дополнительный сигнал, имитирующий падение напряжения в цепп якоря тягового генератора и действующий встречно сигналу, пропорциональному электродвижущей силе генератора.На чертеже представлено устройство для реализации предложенного способа,Система возбуждения 1 тягового генератора имеет каналы нагрузки и напряжения, снабженные соответственно входами а и б. Вход а соединен с устройством 2, вырабатывающим сигнал, пропорциональный току якоря тягового генератора. Вход б подключен к датчику 3 напряжения генератора, вырабатывающему сигнал, пропорциональный напряжению или электродвижущей силе (при отсутствии нагрузки) генератора, и к устройству 4, вырабатывающему сигнал, пропорциональный падению напряжения на внутренних...
Роторная косовалковая правильная машина
Номер патента: 656697
Опубликовано: 15.04.1979
Авторы: Винников, Коровицкий, Малахов, Резниченко, Семеренко, Слоним, Сонин, Шевчук
МПК: B21D 3/04
Метки: косовалковая, правильная, роторная
...установленной одним концом на колоннах, адругим - через гайку на размещенном встойках винте с нарезкой разного направления, и размещенного в траверсе на направляющих корпуса, несущего направляющийнеприводной ролик и снабженного механизмом ограничения величины перемещения корпуса по направляющим.На фиг. 1 показана предлагаемая машина, поперечный разрез; на фиг. 2 - рарез А - А на фиг. 1; на фиг. 3 - схемарасположения правильных валков и направляющих роликов; на фиг. 4 - узел центрирующих трубу горизонтальных и вертикальных направляющих роликов.Роторная косовалковая правильная машина устроена следующим образом. Косорасположенные правильные валки 1 обкатываются по периметру вокруг трубы. Средняя пара группы валков смещается относительно...
Счетчик энергии электрического тока
Номер патента: 646267
Опубликовано: 05.02.1979
Авторы: Кубышкин, Семеренко
МПК: G01R 21/06
Метки: счетчик, электрического, энергии
...вход которого соединен с выходом широтно-импульсного модулятора, и интегратор, введены преобразователи "период-напряжение" и "напряжение-частота", причем вход интегратора соединен с выходом трансформатора напряжения, а выход - со входом широтно-импульсного модулятора, вход преобразователя "период-на-. пряжение" соединен с выходом трансформатора напряжения, а выход - со входом преобразователя "напряжение- частота, другой вход которого соедиИзобретение относится к измерительной технике, в частности к измерениюреактивной мощности и энергии, потребляемой в цепи переменного тока промышленной частоты; может найти принекие на заводах, выпускающих счеэлектрической энергии,Известны счетчики электроэнергии,.содержащие траасформаторы тока и...
Дисковый инструмент для обработки строительных материалов
Номер патента: 644628
Опубликовано: 30.01.1979
Авторы: Александров, Левин, Пирогов, Семеренко
МПК: B28D 1/12
Метки: дисковый, инструмент, строительных
...материалов расположенные в смежных плоскостях резания режущие элементы смещены один относипо периметру окружност которое больше величинь щего элемента, но меньш их расположения в плоско асстояние между смежным ания равно ие дискового инструмента омерность съема материщим элементом и повысть инструмента.зображен предлагаемый ент для обработки строиов, общий вид,ержит корпус 1, на цирхности которого в смеж - 4 закреплены режущие9443Расстояние между смежными плоскостями 2 и 3 и 3 и 4 определяется по формуле 1в зависимости от конструктивных параметров инструмента и режимов его работы,Величина смещения режущих элементов, 5расположенных в одной плоскости, определяется из условия их рационального размещения на цилиндрической поверхности...
Способ изготовления абразивного инструмента
Номер патента: 643317
Опубликовано: 25.01.1979
Авторы: Бурхан, Ковалев, Коновалов, Семеренко, Цыганов, Шило
МПК: B24D 3/06
Метки: абразивного, инструмента
...алмазный порошок, временное связующее (20% крахмальный клейстер) и смешивают в течение 30 сек при частоте. врашения ротора 600 об/мин. После автоматического переключения гранулятора на частоту вращении 2100 об/мин гранулируют смесь в течение 60 сек, По окончании режима гранулирования в рабочую емкость засыпают оставшуюся часть шихты-связки и обрабатывают (фобкатываютф) затем агрегаты-гранулы в течение 25 сек при частоте вращения ротора 600 об/мин до образования моногранул. Формула изобретения35 Способ изготовления абразивногоинструмента, преимущественнона металлической связке, при котором шихту.связки смешивают с абразивным зер 30 ном, вводят временное связующее, гранулируют в грануляторе, прессуют итермически обрабатывают, о т л и...
Смеситель порошкообразных материалов
Номер патента: 633577
Опубликовано: 25.11.1978
Авторы: Бурхан, Галицкий, Ковалев, Коновалов, Семеренко, Храпаль
МПК: B01F 7/04
Метки: порошкообразных, смеситель
...яшение проиэводительносисходных компонентов впропорции путем одноврнаго продольного и попмещения.Указанная цель достигается тем, что в смесителе штыри выполнены с гранями по образующим, ориентированным вдоль винтовых линий противоположной навивки, а также тем, что вал выполнен с процольными пазами и снаб жен кольцами, установленными с возможностью вращения с размещенными в ннх штырями.На Фиг. 1 изображена камера смесителя, общий вид; на фиг. 2 - вал с одним рабочим элементом в аксонометрии.В цилиндрическом корпусе 1 соо размещен вал 2, на котором распад жены промежуточные кольца 3 с закрепленными на них с гомащью гаек 4 смесительными штырями 5 и центральньви смесительным штырем 6. концы все смесительных штырей вставлены в...
