Баранов

Номер патента: 964277

Опубликовано: 07.10.1982

Авторы: Баранов, Дохолов, Рождественский

МПК: F15B 13/02

Метки: гидрораспределитель

...каналы 11, а вкорпусе 1 образована отсечная кромка12 для взаимодействия с радиальнымиканалами 11, В донышке 10 плунжера з9 выполнено дроссельное отверстие 13Золотник 7 удерживается в исходномположении пружиной 14.Гидрораспределитель работает следующим образом,. 1 ОВ исходном положении фиг. 1) канал 2 соединен со сливом, золотник 7прижат пружиной 14 к отсечной кромке12 и сообщает попарно каналы 3 и 4,5 и 6, Утечки из канала 3 в командную полость 8 не могут вызвать в последней рост давления до величины,достаточной для преодоления усилияпружины 14, так как эти утечки черездроссельное отверстие 13 отводятся 20в слив,При подаче в канал 2 рабочей жидкости под давлением плунжер 9, обжимая пружину.14, перемещает золотник7 от исходного...

Номер патента: 964088

Опубликовано: 07.10.1982

Авторы: Баранов, Попов

МПК: E04G 3/10

Метки: люлька

...из опорной рамы, на которой смонтированы направляющие для ходовых колес каретки.На фиг. 1 изображена люлька, общий вид; на фиг. 2 - вид А на фиг. 1.Люлька содержит ходовую тележку 1, смонтированную на высотном объекте, например на силовом портале 2, обслуживающем строительство опоры линии электропередачи, и несущую на себе каретку 3 с подвешенной к ней рабочей площадкой 4. Тележка 1 включает ходовые колеса 5, установленные в направляющих б, которые проложены вдоль ригеля портала 2, и опорную раму 7, на которой смонтированы направляющие 8 ходовых колес 9 каретки 3.Площадка 4 подвешена к каретке 3 .спомощью грузовых 10 и страховочных 11 канатов, пропущенных соответственно, черезфрикционные барабаны тяговых лебедок 12и центробежные ловители...

Номер патента: 963657

Опубликовано: 07.10.1982

Авторы: Баранов, Кривошея, Немировский, Сторчак

МПК: B21H 5/02

Метки: зубчатый, инструмент, обкатной

...возникающее за счет наличия в сочетаниях звеньев системы СПИД сил трения.25Учитывая, что значения погрешностей ведущего и ведомого профилей обрабатываемого зубчатого колеса отличается не более чем в два раза, обеспечивая соотношения углов наклона линии зуба на заборных и предохранительных участках разноименных боковых поверхностей в пределахот 1,1 до 3, можно компенсировать указанные погрешности обработки.В случае изготовления инструмента с отношением углов наклона линии зуба заборного и предохранительного участков на разноименных профилях меньше чем 1,1 повышения точности достигнуть не удается. При изготов ленни инструмента с отношением, углов наклона линии зуба заборного и выходного участков на разноименных профилях более 3,...

Номер патента: 963611

Опубликовано: 07.10.1982

Авторы: Баранов, Кабуренков, Назаров, Нохрин, Шатров

МПК: B21D 9/12

Метки: рогообразный, сердечник

...участка до 25 середины его возрастает интенсивнее н доходит до 60, Профили поперечного сечения начала и конца деформирующего участка, а также на остальных участках сердечника выполнены круглыми. Основные (большие, опорные окружности в поперечных сечениях очерчены с переменными увеличивающимисярадиусами %, равными в начале половине длины внутреннего диаметра заготовки, а в конце 0,45-0,48 длины внутреннего диаметра готового изделия. Малые опорные окружности очерчены в начале и до середины деформирующего участка с радиусом М , равным длине радиуса направляющего участка, далее плавно возрастающим по величине, равной длине радиуса начала калибрующего участка 4 сердечника. Диаметр направляющего участка 1 выполнен с учетом минусового...

Номер патента: 963606

Опубликовано: 07.10.1982

Авторы: Баранов, Скоморохов, Шумилов

МПК: B21D 7/025

Метки: гибки, растяжением, станок

...на каретке ползуна с корпусом, регулируемой тяги, связывающейползун с планшайбой, установленного на ползуне подпружиненного к нему фиксатора и смонтированного неподвижно на станине взаимодействующего фиксатором упора.Упор установлен с возможностью регулировки его положения,На фиг,1 изображен предлагаемый станок, общий вид в исходном положении; на Фиг,2 - та же, в конечном полажении 1 на Фиг.З - узел 1 на фиг, на Фиг,4 - узел 11 Фиг.2; на Фиг, 5 разрез А-А Фиг.З.Станок состоит иэ станины 1, в направляющих которой перемещаются две каретки 2, каждая иэ них имеет поворотную планшайбу 3 с кулачком 4; шайбах 3 установлены узлы зажима 7,гибачные капиры 8 и узлы 9 прабявки,Для возврата каретак 2 в исходноеположение я для постоянного поджатия...

Номер патента: 963087

Опубликовано: 30.09.1982

Авторы: Баранов, Герасимов, Григорьев, Кармазинский, Поплевин, Савостьянов

МПК: G11C 7/06

Метки: дополняющих, мдп-транзисторах, считывания, усилитель

...-канальных транзисторов 13 подключены к шине 23, истоки - сои истоками первого и второго управляю- ответственно к шинам 17 и 18, а. стокищих-канальных транзисторов второй соответственно к затворам транзисторовгруппы, стоки которых соединены соот и 2, затвор транзистора 1 подключенветственно с первой и второй разрядными к затворам транзисторов 7 и 8, стоки50шинами и со стоками соответственно пер- которых соединены с выходом 26, истоквого и второго управляющих и -каналь транзистора 8 связан с шиной 19, а исных транзисторов третьей группы, затво- ток транзистора 7 - с шиной 20, затворры первого и второго управляющих-ка- транзистора 2 подключен к затворамнальных транзисторов второй группы со- транзисторов 5 и 6,стоки которыхединены с...

Номер патента: 963005

Опубликовано: 30.09.1982

Авторы: Андреев, Баранов, Валитов, Волков, Зельцер, Каширин, Пестрякова

МПК: G06G 7/62

Метки: моделирования, полупроводникового, элемента

...объединены и являются коллекторным выво-дом устройства, анод выпрямительногодиода подключен к базовому выводувходного усилительного транзистора,а катод выпрямительного диода подключен к первому выводу корректирующегорезистора, второй вывод которого и 35второй вывод переменного резистораобъединены с эмиттерным выводом дополнительного усилительного транзистора и являются эмиттерным выводомустройства, база дополнительного 40усилительного транзистора соединенас подвижным выводом переменного резистора, а база входного усилительного транзистора является базовымвыводом устройства, 45На чертеже представлена электрическая схема устройства.Устройство состоит из входногоусилительного транзистора 1, дополнительного усилительного транзистора 2,...

Номер патента: 962842

Опубликовано: 30.09.1982

Авторы: Баранов, Елецкий, Иванова

МПК: G05B 11/01

Метки: позиционирования, следящая

...величины отрицательной обратной связи. 20На фиг.1 представлена блок-схемаследящей системы позиционирования;на фиг.2 - временные диаграммы работы.Следящая система позиционирования 25содержит исполнительный механизм 1,датчик 2 положения, блок 3 сравнения,задатчик 4 положения, усилитель 5,блок б Управляемой обратной связи,к управляющему входу которого подключен . выход генератора 7 импульсов.Следящая система позиционированияработает в двух режимах, определяе"мых величиной отрицательной обратнойсвязи усилителя: в режиме глубокойобратной связи, выбранной из условия.требований к устойчивости системы,и в режиме слабой обратной связи,выбранной из условия требований кчувствительности и точности системы.Для того, чтобы ослабление обратной...

Номер патента: 962639

Опубликовано: 30.09.1982

Авторы: Баранов, Симанович

МПК: E21D 21/00

Метки: анкерной, крепи, насадка, прибору

...3щими с захватами стяжным болтом инакидной гайкой,На чертеже изображена насадка,общий вид.Насадка к прибору для контроляанкерной крепи состоит из опорногоцилиндра 1 со смотровым окном 2,пустотелой цилиндрической головки 3,снабженной резьбой и накидной гайкой 1, а также хвостовиком 5, ввинченным в тягу 6 прибора 7 для контроля трубчатого анкера 8, захватоввыполненных в виде пустотелых цилиндров - наружного 9 и внутреннего10 из легкодеформирующегося упругогоматериала, и стяжного болта 11 сгайкой 12, Захваты 9 и 10 установлены концентрично один в другом скольцевым зазором для размещения.между ними трубчатого анкера 8.Насадка к прибору для контроляанкерной крепи работает следующимобразом.Перед осуществлением контролянасадку монтируют на...

Номер патента: 961672

Опубликовано: 30.09.1982

Авторы: Атков, Баранов, Беленков, Мухарлямов, Одинцов, Попов, Фомина, Фролов

МПК: A61B 5/02

Метки: датчиков, кардиографа, фиксатор

...головка установлена на каретке путем совмещения штырей 24 (фиг. 3) с отверстиями планок 9. В выемке на штыре расположен шарик 25, прижатый пружиной 26. Контактные гнезда 7 имеют выход на разъем 27 для подключения, к электрокардиографу.Использование сканирующего датчика (фиг. 4) необходимо для получения широкоугольной развертки движения структур внутренних органов в том числе и сердца в реальном масштабе времени.Устройство работает следующим образом, Помещают в гильзу 19 (фиг. 1) ультразвуковой датчик 28 так, чтобы усики 21 обхватывали его. Датчик ориентируют в вертикальном положении и фиксируют его в этом положении при помощи стопорных кулачков 23. Закрепляют устройство на теле пациента в области сердца с помощью ремней, пропускаемых в...

Номер патента: 961666

Опубликовано: 30.09.1982

Авторы: Баранов, Власов, Заец

МПК: A47L 9/00

Метки: пылесос

...пылесборнику 3 неустойчивое положение относительно каркаса 2.,Кроме того, угол 10 - 12 позволяет быстро без особых усилий вывести рукоятку 4 из зафиксированного положения в случае снятия пылесборника 3. При значениях угла, меньших 10 не обеспечивается надежное фиксирование рукоятки 4. При значениях угла, больше 12, возрастут усилия, необходимые для отделения пылесборника.Выполнение стенок 9 пазов 8 со скосами 40 - 45 к горизонтали позволяет стержню 6 плавно без резкого скачка соскальзывать по ним в пазы 8 кронштейнов 7. При значениях, угла, меньших 40, потребуются значительные усилия обслужи вающего персонала для преодоления силы трения рукоятки 4 о, поверхность скоса. При значениях угла, больших 45, увеличится длина стенки 9, что...

Номер патента: 961664

Опубликовано: 30.09.1982

Авторы: Баранов, Власов, Заец, Кирман

МПК: A47L 5/00

Метки: пылесос

...6 й стенка 16 фильтровальной камеры 7 имеют соосно выполненные отверстия 17 и 18. Отражатель 10 своим меньшим основанием закреплен на стенке 16 фильтровальной камеры 7 внутри нее и соосно с ее отверстием 18. Труба 9 смонтирована в отражателе 10 на одной с ним оси, причем расстояние между стенкой 16 фильтровальной камеры 7 и концом трубы 9 равно 1,4 - 1,6 ее диаметра. Герметичность расположения трубы 9 в фильтровальной камере 7 обеспечена уплотнителями 19 и 20.Для очистки поверхностей машин и станков, а также верхней зоны производственных помещений пылесос имеет гибкий шланг 21 с комплектом удлинителей и насадков.Пылесос работает следующим образом.При включении побудителя 3 тяги создается разрежение, под действием которого воздух...

Номер патента: 960934

Опубликовано: 23.09.1982

Авторы: Баранов, Навицкас, Рукшто, Сруогюс

МПК: G11B 15/02

Метки: выключения, магнитофона

...изобретения позволяет в значительной степени уменьшитьпотребление энергии, Изобретение может найти применение в кассетных магнитофонах,На фи г, 1 показано устройство для выключения магнитофона; на фиг, 2- то же, вариант; на фиг, 3 - подпружиненный рычаг.Предложенное устройство содержит электромагнит 1, подсоединенный к выходу 2 формирователя сигнала выклюценил, состоящего из датчика 3 вращения приемо-подающих узлов лентопротяжного механизма, узла 4 автосто в па, элемента 5 задержки, транзисторного ключа 6 и блока 7 управления, и пластинчатый шток 8, при этом последний подпружинен к кронштейну 9 посредством пружины 10 и снабжен кнопкой 11 и нажимным элементом 12, кинематически соединенным с кнопкой 13 выключателя 14, включенного между...

Номер патента: 960909

Опубликовано: 23.09.1982

Авторы: Баранов, Кириллова

МПК: G09B 23/08

Метки: геодезии, инженерной, прибор, учебный

...воздушный трубопровод соединен с патрубком напорного бака ипатрубками гидродинамических датчиков, а напорный бак и гидродинамические датчики имеют средство герметизации.На чертеже изображен предложенныйприбор.Прибор содержит модель полой балки 1, напорный бак 2 и гидродинамические датчики 3 с отверстиями, соединенные с балкой и напорным бакомгидропроводом 4Прибор имеет воздушный трубопровод 5, патрубок б,установленный,в верхней части напорного бака и патрубки 7, расположенныев отверстиях датчиков, при этом 25:воздушный трубопровод соединен с патрубком б напорного бака и патрубками гидродинамических датчиков, а напорный бак и гидродинамические датчики имеют средство герметизации. З 0 Модель балки и датчики заполнены тоОПИСАНИЕ ц...

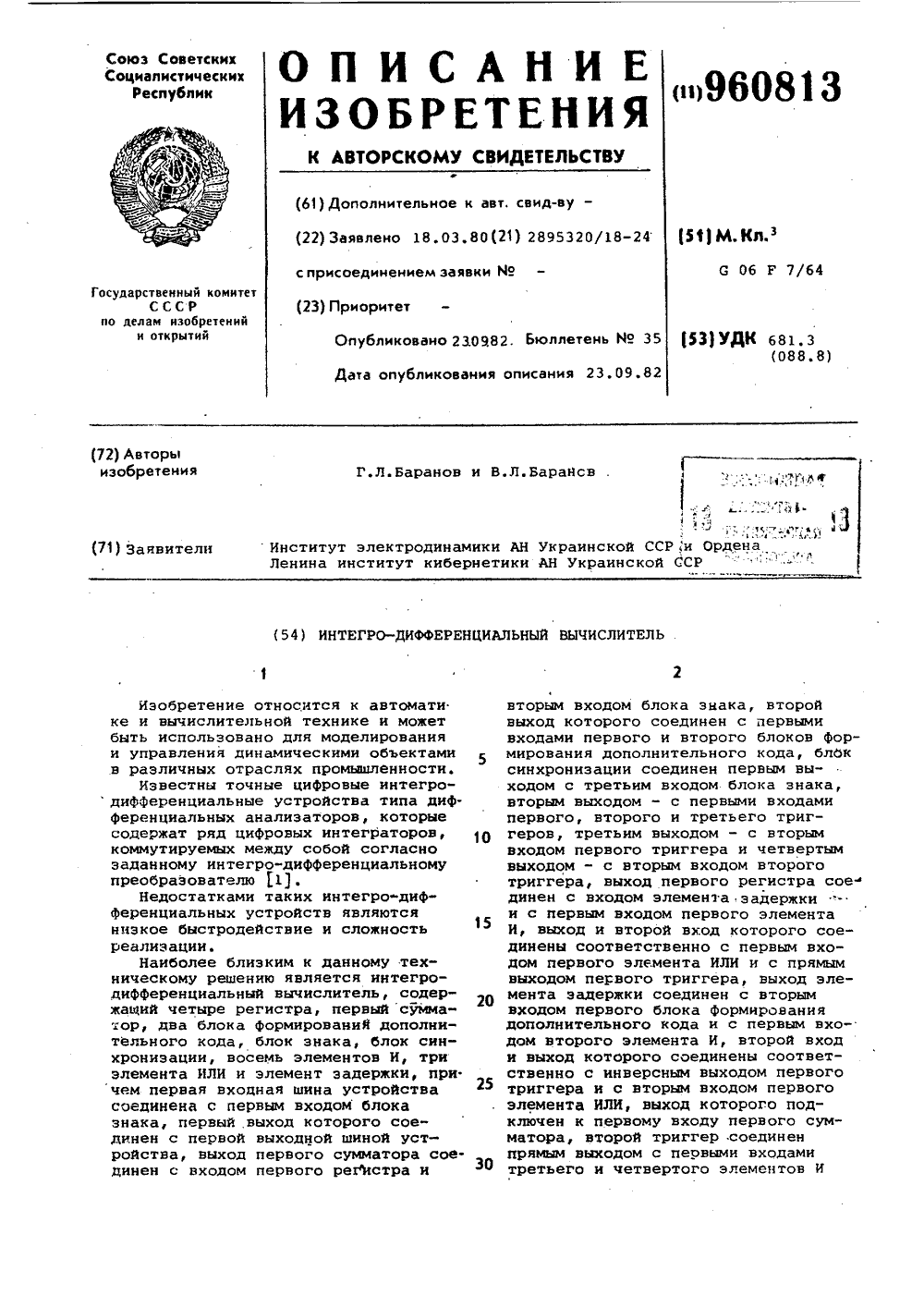

Номер патента: 960813

Опубликовано: 23.09.1982

Автор: Баранов

МПК: G06F 7/64

Метки: вычислитель, интегро-дифференциальный

...шаг последователь. ного преобразования входной величины Х в выходную У, который выбирается из условия заданной точности, 960813 12Триггер 43 со счетным входом выполняет деление на две частоты выходной последовательности импульсовэлемента 42 задержки. Поэтому натретьем выходе блока 11 синхронизации действует последовательность импульсов частоты й/2 п, которая, всвою очередь, делится делителем 44в и раз. Таким образом, на выходеделителя 44 (четвертый выход блока11 синхронизации) действует последовательность импульсов частотый/2 п , период следования которойопределяет время вычисления наодном шаге,Вычисления начинаются после установки триггера 16 в единичноесостояние импульсом четвертого выхода блока 11 синхронизации. Сигналпрямого выхода...

Номер патента: 960773

Опубликовано: 23.09.1982

Авторы: Баранов, Гейман

МПК: G05F 1/56

Метки: включенных, выпрямителей, параллельно, стабилизированных

...силовые выпрямителиподключаются к нагрузке через измерительные резисторы 3. В каждый стабилизированный выпрямитель вводитсяаналогичный по построению измеритель-,ный маломощный выпрямитель 4, кположительному полюсу которого подключается узел 5 контроля, а черезмаломощный раэвязывающий диод бизмерительный делитель 7.Средний контакт делителя 7 соединен с входом усилителя обратной связи 8, выход которого соединен с управляющим входом регулирующего элемента 9, включенного в цепь первичной обмотки силового трансформатора 3910. Параллельно .первичной обмоткесилового трансформатора 10 подключена первичная обмотка дополнительного трансформатора 11 измерительного выпрямителя. Средние контакты иэмерительных делителей 7 всех параллельно работающих...

Номер патента: 960631

Опубликовано: 23.09.1982

Авторы: Баранов, Копыт, Ржевский, Чебан

МПК: G01P 5/12

Метки: газа, жидкости, потока, скорости

...пространстве изоляционного корпуса 5 вдоль оси датчика концентрично по сечению и прикреплены к корпусу с помощью коммутационных шин б. Расстояние, накоторое расположены ветвиот поверхности корпуса, зависит от вязкостных свойств вещества в потоке и внутреннего поперечного сечения датчика.Регистрирующая часть устройства(фиг. 3) содержит источник 7 ста -билизированного напряжения со средней точкой, схему 8 компенсацииначального потока, показывающий при 5 10 1 20 25 30 35 40 45 50 бор 9, переключатель 10 пределовизмерения и термокомпенсатор 11. Крегистрирующей части подключаютконцы термобатареи 12,Устройство работает следующим образом.Включается источник напряжения.Через термобатарею проходит постоянный электрический ток, который создает в...

Номер патента: 960612

Опубликовано: 23.09.1982

Авторы: Баранов, Годин

МПК: G01N 27/46

Метки: кислородного, нестехиометрических, окислов, потенциала

...электродами сравнения позволяет существенно расширитьобласть применения твердых электролитов для анализа достехиометрическихокислов и повысить точность измерениЯ,так как исключается погрешность из-эауменьшения числа ионной проводимоститвердого электролита при низких кислородных потенциалах.На чертеже предстамено устройство,реализующее предлагаемый способ, общий вид.Устройство содержит гальваническуюячейку, состоящую из двух электродовсравнения 1 и 2, первый из которыхвыполнен, например, из равномолярнойсмеси никель: - окись никеля, а другой 45из смеси железо-вюстит. Электроды 1и 2 помещены в твердый электролит 3,помещенный в держатель 4.Устройство содержит платиновые потенциометрические выводы .5 и 6 электродов 1 и 2 и скользящий...

Номер патента: 960431

Опубликовано: 23.09.1982

Авторы: Баранов, Мартьянов

МПК: E21B 21/015

Метки: буровых, отвода, станков, шлама

...(демонтаже) гладких буровыжштанг нижняя пара задвижек 7 должнабыть закрыта. Подачей рабочей жидкос ти в штоковую полость гидроцилиндра27 приводятся в поворотное движениекулак 25, оси 18, кулаки 20, тяга 23и двуплечие рычаги 19. При этом нижние плечи рычагрв 19 смещают нижние щзадвижки 7 внутрь корпуса 1 до соприкосновения между собой и одновременно выдвигают верхние задвижки запределы внутреннего контура корпуса 1. Кронштейны 9 с роликами 1650верхних задвижек выходят в верхниеокна 4 корпуса 1 и перекрывают их.Нижние окна 4 закрываются заслонками 8 нижних задвижек. Ролики 16 нижних задвижек охватывают буровые штанги и, центрируя буровой став, выполняют роль направляющего люнета. Вырезы 15 в задвижках служат для пропуска штанг.В...

Номер патента: 960365

Опубликовано: 23.09.1982

Авторы: Баранов, Ушаков

МПК: E02B 8/06

Метки: водосбросного, рисберма, сооружения

...размыва, размешенныйпод плитами Г 2,Однако локалиэатор размыва в этомустройстве выполнен в виде одногоили нескольких рядов свай, что требует значительных трудозатрат при мон%Гм ковер может быть выполнен изтичного материала или в виде соеных шарнирно между собой железобных элементов, а также может бытжен в рулон или фгармошкой".На Фиг. 1 изображена рисбермагоризонтально расположенньщ коврпродольный разрез; на фиг, 2 - тос ковром, свернутымв рулон; на фто же, с ковром, сложенным "гарм йВодосбросное сооружениерисберму 2, зацишаюшую егова сбрасываемым .потоком воды5 ненную в.виде плит 3, устанна сваях 4 и локализатора 5Локалиэатор 5 размыва выпв виде ковра, шарнирно связплитами 3 рисбермы 2 н уложе20 основание б.Ковер может быть...

Номер патента: 960184

Опубликовано: 23.09.1982

Авторы: Ажигалиев, Баранов, Дятлова, Козлов, Леженин, Малинин, Решетников, Романов, Рудомино, Чурилина, Шевницын, Шкуро

МПК: C07F 9/38

Метки: амино-n-трисметиленфосфоновой, кислоты

...полученный смешением 5,25 г гексаметилентетрамина, 24,3 г 374"ного Формальдегида и 55 мл воды, медленно при интенсивном размешивании и температуре не выше 60 приливают 62 г треххлористого фосФора. По окончании дозировки нагреванием до 95 ОС охлаждают (для прекращения реакции) и полученную смесь , состава, указанного в табл, 4, подают в верхнюю часть насадочной колонны, в которой при обычном давлении с равномерным г.богровом по высоте и температ,ре 30 С реакцибнная смесьо 0 верхней части колонны непрерыв отбирают конденсат состава, уканного в табл. 9Температура колонны 150 С являет- максимально допустимой, так как твор продукта на выходе уже приетает коричневый оттенок и колон" забивается кристаллическим продукФ 5 ф н р ю Дениине...

Номер патента: 959720

Опубликовано: 23.09.1982

Авторы: Баранов, Баранова, Дмитриев, Сосунов

МПК: A01K 73/06

Метки: заглубления, лова, орудия, парных, тросов

...22 (фиг. 6), связывающие вместе с осью обоймы блока.Обоймы 19 блоков 1 и 5 открыты снизу. Ролики 20 утоплены в щеках обоймы 19 5 и имеют оси вращения, перпендикулярные осям вращения блоков 1 и 5.Периферийным частям обойм 19 придана обтекаемая форма.Рабочий просвет блоков превышает раз мер поперечного сечения верхней и нижней подбор закидного невода вместе с их оснасткой.Устройство работает следующим образом.В транспортном положении стержень 6 втянут в трубчатую направляющую 7, ввиду чего блок 5 поднят над уровнем воды и не препятствует движению судна. После перехода судна на замет и выполнение замета урез невода (не показан) закладывают в блок 1 и подтягивают крыло невода до подхода к барабану 13 концов уздечек крыла невода. Уздечки...

Номер патента: 958589

Опубликовано: 15.09.1982

Авторы: Баранов, Дюжиков

МПК: E02D 1/00

Метки: грунта, прибор, стандартного, уплотнения

...- со счетчиком количества ударов, первый выход мультивибратора подключен к управлению электромагнитной катушки, второй его выход -958589 формула изобретения ение в приб ки с электр к задатчику количества ударов, третий выход - к счетчику количества ударов, а выход задатчика ударов включен во вход счетчика количества ударов. На чертеже показана схема прибора. Прибор содержит подстаканник 1, 5 зажимной винт 2, разъемный цилиндр 3, важимное кольцо 4, накидкой цилиндр 5, уплотнитель 6, груз 7, электромагнитную катушку 8, стойку 9, крепежную гайку 10, электронный мультивибратор 10 11, источник питания 12, задатчик количества ударов 13, счетчик количества ударов 14, стопориый винт 15, металлическую пластину с демпфером 16, грунт 17....

Номер патента: 958111

Опубликовано: 15.09.1982

Авторы: Баранов, Илларионов

МПК: B29C 5/00

Метки: литьевая, полимерных, форма

...состоянии, продольный разрез;на фиг,2 - то же,в момент разъема полуформ; на фиг. 3 - вид А на фиг.2.Форма содержит неподвижную 1 и подвижную 2 полуформы, закрепленные понеподвижной полуформе 1 пластины 3с копирным пазом 4, и дополнительнымкопирным пазом 5, выталкивающее устройство, выполненное в виде П-образного рычага б, шарнирно закрепленного на полуформе 2 посредством осей 7и снабженного на концах роликами 8,установленными на осях 9, причем ролики размещены в пазах 4 пластин 3.Со средней частью рычага жестко связан оформляющий знак 10, хвостовиккоторого вынесен за пределы полуформ.Съемник 11 размещен в направляющих пазах 12 в рычаге б и выполненв виде планки с пальцами 13 на концах, Пальцы 13 взаимодействуют с дополнительными...

Номер патента: 958003

Опубликовано: 15.09.1982

Авторы: Баранов, Назаров, Нохрин

МПК: B21C 37/28

Метки: заготовок, листовых, отводов, штамп

...по профилю, соответству 45ющему внутренней поверхности отвода, вогнутая сторона которого снабжена двумя плоскимиповерхностями по концам 11 в виде гибочногопуансона - матрицы с глубиной ручья, равнойстреле изгиба вогнутой стороны готового иэделия с учетом технологического припуска. Пуан. 50сон 2 подпружинен относительно верхней плиты 3 при помощи, например, силовых циликЪрических пружин сжатия 12, при установкештампа на прессе двойного действия типаП 236 пуансон формовочный 2 подвешиваютнепосредственно к прижимной траверсе - ползунупресса, при помощи установочных штырей (непоказано) беэ силовых пружин 12. Верхняя часть штампа с нижней центрируется при помощи направляющих колонок 13. В разъеме между, формовочной матрицей 4 и...

Номер патента: 957292

Опубликовано: 07.09.1982

Авторы: Баранов, Гиря, Ткаченко, Чубук

МПК: H01H 1/66

Метки: герметизированный, контакт, магнитоуправляемый

...повышенная токовая нагрузка может вывести из строя коммутируемую цепь, в том числе и сам геркон.Цель изобретения - расширение функциональных возможностей путем обеспечения использования геркона для защиты коммутируемой цепи от перегрузки.Поставленная цель достигается выполнением спиралей контакт-деталей с разно- именной навивкой. Выполнение контакт-деталей со спиралями, навитыми в противоположные стороны, обеспечивает размыка957292 Формула изобретения Составитель В.Шибанов Техред А, Бойкас Корректор А. Ференц Тираж 761 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г, Ужгород, ул. Проектная, 4Редактор Л. Горбунова Заказ 6611/42 ние...

Номер патента: 956859

Опубликовано: 07.09.1982

Авторы: Баранов, Дмитриев, Сосунов

МПК: F16D 59/00

Метки: колодочный, нормально-замкнутый, тормоз

...б состойками 7 и упорами 8. К концамстоек 7 шарнирно присоединены рычаги9 с укрепленная на концах тормозными колодками 10., Колодки 10 подпираются пружинами 11,и снабжены цапфами 12 с шарнирно навешенными серьгами 13, на втором конце которыхприварены выступы 14. Выступы 14и поводки 4 помещены в пазы 15 и16 планок 17, которые осями 18 шарнирно крепятся к муфте б, В тормоземожет быТь два, три и более рычагов9 с колодками,10, Рычаги 9 могутбыть снабжены вторым плечом с противовесом 19 йа конце. Ведущий 2 иведомый 5 валы могут меняться местаПри включенном двигателе ведущийвал 2 сообщает водилу 3 крутящиймомент, направленный, например, пострелке А, Под действием этого момента поводок 4 водила 3, скользя попазу 16, поворачивает планку 17 наоси...

Номер патента: 956693

Опубликовано: 07.09.1982

Авторы: Баранов, Бойко, Гузенко, Кавалеров, Коцюба, Лисновский, Медников, Сахно, Сидоров, Степаненко

МПК: E02F 3/08

Метки: землеройной, оборудование, рабочее

...Опорная ось 6, чулок 8 и ступица звездочек 7 в сборе составляют единый силовой узел, воспри 25 нимающий все внещние нагрузки, действующие на секцию в процессе работы. Роторный метатель 2 смонтирован на оси 13, являющейся частью корпуса раздаточной коробки 4, закрепленной на корпусе 3 метателя с передней стороны. Крутящий момент к метателю подводится полым валом 14 с зубчатым венцом на конце, которыми вал соединяется со ступицей метателя.35 Внутри полой оси 13 и вала 14проходит приводной (центральный) вал15 секций рабочего органа. Выходнойконец этого вала соединяется с раздаточным редуктором 5, установленным между секциями рабочего органа на корпусе метателя.Обязательными звеньями в кинематической схеме раздаточного редуктора...

Номер патента: 956344

Опубликовано: 07.09.1982

Авторы: Баранов, Еганов, Лихачев, Лукьянчук, Магула, Сухомлин

МПК: B63B 27/14

Метки: трап-сходня

...и б-бподвижная площадка 7 сохраняет горизонтальное положение. Во. время бортовой качки судна стойка 6остается параллельной его диаметральной плоскости, а подвижная площадка7 отклоняется от горизонтали на величину угла крена. ОДнако эти отклонения невелики, т.к, по условиям безопасности стоянки интенсивная бортовая качка у причала не допускается,При горизонтальных перемещенияхсудна вдоль, поперек и под углом:кромке причала колеса 8 нижней площадки 7 разворачиваются относительно осей 20, вращаясь вокруг собственных осей 19. Плоскость диска колесаоказывается параллельной горизонтальному перемещению площадки 7.Для уборки трапа-сходни в положеФние по-походному и опускания ее напричал используетсяручной или механический электрический,...

Номер патента: 956329

Опубликовано: 07.09.1982

Авторы: Аверьянов, Баранов, Дубровин, Захаревич, Караев, Орехов, Подлесный

МПК: B60P 3/40

Метки: грузов, крупногабаритных, перевозки, средство, транспортное

...закреплены на платформе 13Недостатком этого транспортного 10 средства является невозможность перевозки грузов, вес которых превышает грузоподъемность транспортного средства, а также возможность опрокидывания последнего. 15Цель изобретения - увеличение грузоподъемности транспортного средства и повышение безопасности транспортировки.Для этого транспортное средство снабжено расположенными симметрично продольной оси балансирными ходовыми тележками, каждая из которых имеет раму и закрепленные по обе стороны колес пЬлозья с опорными поверхностями расположенными выше опор 25(ных поверхностей колес при этом на .платформе установлены поперечные бал ки с воэможностью опирания .своими концами посредством пружин на рамы балансирных ходовых тележек,...
