Баранов
Способ изготовления слоистых элементов из древесины
Номер патента: 636244
Опубликовано: 05.12.1978
Авторы: Баранов, Ковальчук, Турковский
МПК: C09J 5/00
Метки: древесины, слоистых, элементов
...Совета Министров СССРпо делам изобретений и открытий113038, Москва, Ж, Раушская наб., д. 4/8 Филиал ППП Патент, г, Ужгород, ул, Проектная, 4 Высушенные при мягких режимах пиломатериалы сортируют по категориям качества,Иэ части пиломатериалов, предназначенных для изготовления слоев, использу-емых в наиболее ответственных зонахконструкций, удаляют недопустимые дефекты формы и пороки строения древесины,склеивают их на зубчатом соединении взаготовки, Склеенные заготовки и оставшиеся пиломатериалы калибруют по толщине на продольно-фрезерном станке,допуская при этом частичную непрострожкуна обеих плоскостях,В эаготоках, имеющих продольную по- Икоробленность по кромке, с вогнутой стороны выполняют сквозные прорези на1/2 - 1/6 ширины заготовки...
Грузовой крюк
Номер патента: 636173
Опубликовано: 05.12.1978
Авторы: Баранов, Боярченко, Данишевский, Минковский
МПК: B66C 1/34
...стороне рога крюка, а также тем,что амортизирующее устройство содержит корпус, закрепленный на роге,в котором размещены упругие элементы,и несущие 30 закрепленную на нем с возможностью перемещения в плоскости зева крышку.На фиг.1 изображен крюк, общий вид на фиг.2 - сечение А-А фиг,1.Крюк состоит из хвостовика 1, присоединяемого к грузоподъемному устройству, зева 2 и рога 3, На наружной поверхности Б рога 3 установлено амортизирующее устройство 4,Амортизирующее устройство 4 имеет корпус 5, установленный на наружной поверхности Б рога крюка. В корпусе расположены упругие элементы 6, накрытые сверху крышкой 7, связанной с корпусом осями 8. Отверстия 9 на крышке под оси 8 выполнены овальнымиПри подводе крюка к захватываемой цапфе удар,...
Контактная колодка
Номер патента: 635545
Опубликовано: 30.11.1978
Авторы: Баранов, Доронин, Линецкий
МПК: H01R 13/54
Метки: колодка, контактная
...кон такт 4 расположены внутри рамки э, в еепроеме 6, ц механически связаны с ней.Электрический контакт 4 выполнен цз тонколцстового материала с отбортовкой 7 лля уменьшения оощего переходного контакт ного сопротивления прошнуровацной жилой 8 заземляющего обратного провода 9 сварочного источника 10 питания, прямой провал 11 которого подключен к электродолержател 1 о 12 сварки монтируемой лезо ,;, 1.тРамка б может быть выполнена с противовесом 14 (см. фиг. 2). Масса противовеса 14 взята достаточной для наклона в угловое устойчивое положение контактной колодки в нерабочем состоянии. Переключающий магнитный поток блок 3 в рабочем состоянии постоянного магнита 1 жестко связан с электрическим контактом 4 через рукоятку 2 посредством...
Сферический шарнир
Номер патента: 635315
Опубликовано: 30.11.1978
Авторы: Баранов, Гузенко, Скибенко
МПК: F16C 11/06
Метки: сферический, шарнир
...4. Цапфы промежуточной втулки помещаются в центральных отверстиях шаровых сегментов 1 с возможностью осевого смещения, а упорный бурт втулки 2 опирается на основания сегментов. Сферические поверхности сегментов взаимодействуют со сферическими поверхностями крышек 3 корпуса, которые винтами 5 жестко скреплены с основанием 6 корпуса, являющимся одним пз соединяемых звеньев. С помощью оси 4, гайки 7 и шайб 8 и 9 шарнир соединен с проушиной 10 второго звена. При этом элементы проушины плотно прижимаются к торцам промежуточной втулки ппрндсйсгвни осевой нагрузки сопротивляются изгибу одновременно, благодаря чему изгибающие напряжения в сечениях проушины существенно снижаются.Работа шарнира заключается в слсдую635315 Изд. Ло 7 аказ 2052...
Устройство для демонстации работы элементов сооружений при нагрузках
Номер патента: 634356
Опубликовано: 25.11.1978
Автор: Баранов
МПК: G09B 25/04
Метки: демонстации, нагрузках, работы, сооружений, элементов
...В Зи.се )1 ЦСРО)1 ЕТРИЧЕССИХ ВИНТОВ 3, )егцстпцп Оц мю а 1 пс 1 рст 1 рч . В Вцдс цц .иКВТОрц Псс)ВС)1 О тица, ОСНОВацце ), ЭЛСчсцтыц, моделей сооружений, Выпол.1 с,Ныс т- и 11-образной формы и сгабжец- ГПЫС ТорповвХ 1 И уцруГИМИ СОСдн 1 сцЕГ 1 ЬНЫ)1 И прокладками 8 -11, ц колИсевые фцксцтоУстрс)1 с гнс) собирают следующим обраБнач;лс ца гибкой платфорчс 2 закрецляот на Винтах оссговацис 5). Затем гибку;оФор,д.)а изоо)тени. 6) 34354пг 11 форму 2 лакрепг 5 пот при по)1)ци 1 оль- г цевых фиксат)ров 2 на мнкромстричсских винтах 3, при этом предваритльно все торы винтов устанавливают на оди)й высоте.Далее в основание 5, которое закреплено на )чбкой платформе 2, устанавливаются элементы 6 и 7 моделей сооружений. 311- тем в платужестко...
Чувствительный элемент расходомера
Номер патента: 634107
Опубликовано: 25.11.1978
Авторы: Баранов, Вердиян, Воронков, Гольдфарб, Ермаков, Уманский
МПК: G01F 1/38
Метки: расходомера, чувствительный, элемент
...значение реактивнойсилы;С ,максимальное значение расхода;Р плотность измеряемой среды.На фиг. 1 и 2 даны схе, ы предлагаемого чувствительного элемента.634107 Формула изобретения 10 Участок 3 образован частью цилиндрического участка трубопровода, ограниченного сверху плоскостью 4, проходящей через хорду 5 выходного сечения (Ьс) и через точку касания ее с дугой наименьшего радиуса К участка 2,При этом длина хорды 5 (Ьс, Ъс) определяется из соотношения , ае е- (агсз 1 п --- совагсз 1 п - )В ма,сс РР Э . 0где Р - внутренний диаметр трубопровода;- хорда выходного сечения;Г - заданное значение реактивнойсилы;Я, - максимальное значение расхода;Я - плотность измеряемой среды.При этом положение хорды 5 (Ьс, Ьс) может быть ниже или выше...
Генератор импульсов
Номер патента: 633139
Опубликовано: 15.11.1978
Авторы: Баранов, Мартынкин
МПК: H03K 3/282
...ного транзистора через дополнительный формирователь импульсов соединена с синхронизатором.Схема генератора импульсов приведена на чертеже. .5Генератор содержит формирователи импульсов 1, зарядныйтранзистор 2, разрядный транзистор 3, дополнительный транзистор 4 с резистором 5 отрицательной обратной связи, пороговый эле ф мент 6 и временную цепочку, состоящую, например, из конденсатора 7 и резистора 8, интегрирующую цепь 9 и синхронизатор 10.Работает генератор следующим образом.ф Зарядный и разрядный транзисторы преобразуют постоянное напряжение источника и последовательность прямоугольных импульсов. Зарядный транзистор 2 включается импульсом, длительность которого ф достаточна для прохождения конденсатора, интегрирующей...
Индукционная установка периодического действия для градиентного нагрева заготовок
Номер патента: 632105
Опубликовано: 05.11.1978
Авторы: Баранов, Кошелев, Чайкин, Эрман
МПК: H05B 5/04
Метки: градиентного, действия, заготовок, индукционная, нагрева, периодического
...включать соответствующую ступень автотрансформаторов и подать на индукторы 10, 11 нужное напряжение при основноми градиентном нагреве, Градиентные части (зо.ны) индукторов в двух точках глухо соединены между собой перемычкой 12, Кощенсаторные батареи 13, 14 служат для компенсацииреактивной мощности нндукторов при основном нагреве и грациентных зон индукторов приградиентном нагреве, Подключение конденсаторных батарей к индукторам производится контакторными группами 15 - 18,При основном нагреве включены сетевыеконтакторы 1,3,4, соответствующие контакторыконтакторных групп 7, 9 и контакторы контакторной группы 8,Индукторы 10,11 подключены к сети полно.стью, Параллельно индукторам подключаютсяконденсаторные батареи 13, 14...
Контактная колодка для распайки прошивочных проводов кодовых жгутов постоянных запоминающих устройств трансформаторного типа
Номер патента: 631978
Опубликовано: 05.11.1978
Авторы: Баранов, Нарциссов, Синев-Баранов
МПК: G11C 5/06
Метки: жгутов, запоминающих, кодовых, колодка, контактная, постоянных, проводов, прошивочных, распайки, типа, трансформаторного, устройств
...ни я.На чертеже показана предложенная контактная колодка.Она. содержит диэлектрическое основание 1 и монтажные лепестки 2. Между лепестками 2 размещены выступы 3 и 4 со скосами с шагом, равным шагу лепестков. Выступы 3, имеющие скос, обращенный к плоскости основания 1, предназначены для разделения и направления концов прошивочФ ных проводов на лепестки 2 согласно заданной программе, а также для удерживания на основании 1 своими наклонными плоскостями концов прошивочных проводов и предохранения их изоляции от разрушения при распайке концов прошивочных проводов на лепестки 2. Между выступами 3 выполнены углубления 5, предназначенные для закрепления в них мастикой или клеем не- луженых частей концов прошивочных проводов. Выступы 4...
Свод металлургической печи
Номер патента: 631765
Опубликовано: 05.11.1978
Авторы: Баранов, Басьяс, Матвеев, Паршин, Фарафонов, Фомин
МПК: F27B 3/16
Метки: металлургической, печи, свод
...шарнирно закрепленными на их концах и опирающимися на наклонную плоскость площадок.На фиг. 1 изображен предложенный свод;на фиг. 2 - опорный узел, разрез А - .Л фиг. 1.Свод содержит расположенные между 15 кирпичами 1 подвесные пластины 2, своболными концами соединенные с угольниками 3, которые соединены при помощи болтов с подвесными тягами 4 к луговым радиальным балкам 5: Балки 5 н,арнирно соелинены с каркасом печи, а между собой 20пальцем б. В опорный узел входят силопсрелающие тяги 7, насаженные на палец б.На свободном конце силопередающих тяг на оси 8 закреплен опорный ролик 9, ко631765 Фор,чулп изобретения Составитель ф Техред О. Луго Тираж 725 едактор аказ 63 Самед39ИПИ Г ударствен по делалМосква ПП Па ого комитета С изобретений...
Оптический элемент
Номер патента: 631756
Опубликовано: 05.11.1978
Авторы: Баранов, Битушан, Болотин, Елисеев, Кравцов, Мазуров, Смышляев, Шаповалов
МПК: F24J 2/46
Метки: оптический, элемент
...в основании 3 передачей винт-гайка 7. Универсальцые гцарциры 4 связаны с установочными винтами 8 с гайками 9.Оптический элемент к работе подготавливается следующим образом.На основании 3 (сегмецте) на трех установочных винтах 8, равномерно расположенных по окружности, монтируется подложка (тор) 2.Зеркало, шарнирно связанное с передачей винт-гайка 7, устанавливается на подложку 2 и удерживается в этом положении гайкой. Вращением винтов 8 и гайки передачи винт-гайка 7 обеспечивают поступательную и угловую регулировки положения тора с зеркалом, необходимые для проведения юстировки элемента. Г 1 осле выставления элемента в требуемое положение установочные винты фиксируются гайками 9, Деформация зеркала для получения поверхности,...
Фрикционная муфта
Номер патента: 631711
Опубликовано: 05.11.1978
Авторы: Баранов, Бялоцкий, Выборнов, Гируцкий, Мазалов
МПК: F16D 25/063
Метки: муфта, фрикционная
...дисков выполнено дроссельное отверстие 16 для подачи жидкости на смазку этих дисков.Полость 10 сообщена с источником рабочей жидкости через каналы 17 и 18, выполненные в корпусе 9 муфты и в зале 19, на котором он закреплен. 25 Со сливом эта полость сообщена через отверстие 20 в корпусе муфты и отверстие 21, выполненное в кране. На основном поршне выполнен упор 22 для дополнительного поршня 7, ограничи вающий его перемещение.При включении фрикционной муфты рабочая жидкость от ее источника под давлением подается по каналам 17 и 18 в полость 10, оказывая давление 35 на поршни 2 и 7, которые перемещаются вправо, прижимая Фрикционные диски 1 к опорному диску 6, После сжатия пакета Фрикционных дисков 1 давление рабочей жидкости в...
Предохранительная муфта
Номер патента: 631710
Опубликовано: 05.11.1978
Авторы: Баранов, Желябовский, Разумов, Эскин
МПК: F16D 7/04
Метки: муфта, предохранительная
...Формула изобретения гг кб На днище 13 внутренней полумуфты 2имеются пазы 14, взаимодействующиес выступами 8 ведущей полумуфты 1.Величина момента срабатывания муфты зависит от угла наклона внутреннейполумуфты 2 и степени поджатия пружины З.С целью плавного регулированияподжатия пружины внутри вала 1 установлены винт 15 и гайка 16, стягивающие вал 12 и втулку 10, стремящуюся под действием конической пружины3 переместиться вправо, Для увеличения момента срабатывания гайку 16 наворачивают на винт 15, который черезвтулку 10 и подшипник 9 подтягиваетведомую внутреннюю .полумуфту 2,увеличивая поджатие пружины З.Для уменьшения момента срабатывания гайку 16сворачивают с винта 15 на некоторуювеличину, уменьшая поджатие поужины 3.К валу 12,...
Рабочий орган землеройной машины
Номер патента: 631601
Опубликовано: 05.11.1978
Авторы: Бандуров, Баранов, Кавалеров, Ковальчук, Коцюба, Сидоров
МПК: E02F 3/18
Метки: землеройной, орган, рабочий
...фрезы, а фрезы соединенымежду собой с помощью сдвоенного универсального шарнира, вилками которогослужат ступицы фрез, причем в одной изних встроен редуктор привода,На чертеже изображен предлагаемыйрабочий орган, вид сверху с частичнымразрезом вдоль опорной оси.Рабочий орган эемлеройной машинысостоит иэ двух фреэ 1 с коническимиступицами 2 и режущими частями 3, выполненными в виде лопастей с установленными на них клыками 4, На каждойфрезе имеется трн таких лопасти.В месте соединения фрез концы режущих частей одной фрезы входят в пространство между режущими частями другойи таким образом перекрывают друг дру-га.Фрезы 1 установлены на подшипниках5 на неподвижной опорной оси 6 и между собой соединены сдвоенным универсальным шарниром,...
Устройство для ориентированной подачи колпачков на горлышки бутылок
Номер патента: 631441
Опубликовано: 05.11.1978
Авторы: Баранов, Бойков, Егоров, Зайцев
МПК: B67B 1/04
Метки: бутылок, горлышки, колпачков, ориентированной, подачи
...барабана. Расстояние между штангами больше диаметра колпачНа фиг.1 .схематично изображено предлагаемое устройство ; на фиг.2 т же, вид сбоку.Устройство для ориентированной подачи колпачков на горлышки бутылок установлено на кронштейне 1 и состоит из загрузочной воронки 2, механизма для ориентирования колпачков, содержащего смонтированный на горизонтальном валу барабан 3, цилиндрическая поверхность которого образована горизонтальными штангами 4,и установленную под барабаном пластину 5, изогнутую по форме барабана и обхватывающую его, профильной течки б, предназначенной для направления колпачков на орлышки бутылок, и зеркала 7, распоженного над барабаном 3. хняя кромка 8 пластины 5 нах на уровне оси барабана и при на к пластине 9,...
Способ производства агароида из черноморской водоросли филлофоры
Номер патента: 631135
Опубликовано: 05.11.1978
Авторы: Баранов, Пяйв, Трушкина
МПК: A23L 1/04
Метки: агароида, водоросли, производства, филлофоры, черноморской
...процесса экстрагирования добавняют ортофосфорную кислоту в количестве 2,5-3 мл на 100 г воздушносухих водорослей дпя быстрого вываривания агароида и агрегации всех содержащихся в растворе примесей в виде осаука,После охлаждения до 60-40 С экстракта центрифугированиемВысушенный агароид упаковывают.П р и м е р, 100 г воздушносухихводорослей моют в проточной воде притемпературе 12 ОС в течение 15 мин, заливают 1,5 Ъ-ным раствором, имеющимтемпературу 85 С, при соотношении 15:),и выдерживают в течение 40 мин, Обработанные таким образом водоросли промывают пятикратным количествомводы стемпературой 50 С,В начальной стадии акстракции добавляют 3 мл. 50 %-ной ортофосфорной кислоты и варит в течение 60 мин при температуре 98 С, Экстракт...
Натяжной зажим
Номер патента: 630689
Опубликовано: 30.10.1978
Авторы: Баранов, Голубев, Крылов, Липунцов, Распопов, Чудин
МПК: H02G 7/02
...рпсосдс подвеска 2 с осью шарнира, рысагожсопа касательной к внешнему витку 3 спира,иного профилироваппого желоба,В спиральном профилировапиом )кслобс распол 1 г 1 Стс 51 проВод 4 с Иа Внтрсппсы Виты. д спиральп 010 ирофилирОВс 1 нп)ГО жс лоба расположен зажимпой элсмспт 6.Корпус 1 Выполнен разъемным из двух деталей, неподвижной 7 и подвижной 8,Подвижная деталь 8 расположена на внешнем витке 3 спирального профилированного желоба со стороны выхода провода 4 в пролет, соединена с неподвижной деталью 7 шарниром 9 и прижата к проводу 4 на внутреннем витке 5 спирального профилированного желоба усилием тяжения провода 4, Мелоб 10 подвижной детали 8 является продолжением желоба 11 неподвижной детали 7 корпуса 1. Ось 12 шарнира 9 расположена...
Электропроводящий состав
Номер патента: 630334
Опубликовано: 30.10.1978
Авторы: Баранов, Кузьменко
МПК: E01C 11/26
Метки: состав, электропроводящий
...ращения образоомнык и дорожя электропровоаемык в аэроытия для ик поЦель изобретения - уь гозатрат при нагреве покрДостигается это тем, чт водящий состав, включающ смолу, диизоционат ТГ и г тельно введен магнетит с стиц 50 - 500 лкл при сле шенин компонентов, вес. ч. На фиг. дорожное п лредлагаемь вом, план; фиг. 1. Приведе позицию ти носят на аэавлиаСостав, вес. Полиэфирная смолаДиизоцпонат ТГГрафитМагнетит 80 - 120 80 - 120 10 - 110 10 - 110 3 12Компоиеиты Полиэфирная смолаДиизацпопат ТГГрафитМагиетпт о 1 ОО 1 0 120 0080 11 О, 80 110 , 80 О крытие 1 поверх гидропзоляционной про.слойки 2. Композицию наносят тонким слоем 1 - 2 лл в виде спирали 3 и покрывают за. щитным слоем 4. При нанесении спиралеобразной полосы на нее...
Способ термомеханикохимической обработки стальных изделий
Номер патента: 630304
Опубликовано: 30.10.1978
Авторы: Баранов, Каттенберг
МПК: C23C 17/00
Метки: стальных, термомеханикохимической
...В:Гоцессс ГЛ:)51 Сц:1,1;1(. Г 1:сской деформ(1:си.) ро:1;хо Чг:1: О(сивзя :ф )уЗЯ уГЛОЛдд Ь)угр), с ГЗЛЛЗ, 11 В- :овос со сракце угсОролз у:)овсрх)остп :)срелокр 1 яет х)стг(гл От оосзуглсрлжпвася)Осдлзгзсх 1 ыЙ спосООО плзВОляст млуч - 1 зопхцоси пос,с 0",)1);)01 х: . ц Олй Ол ь к г 11(х р ь тчс,п р О3(в 0 д 1с 51 с) с ие- С ЯВАХ).ЛЗ 5.:О):О СВОЦМ фИЗК-Х)ВЦС630304 Формула из о бр етени а Состагл гель Л. Бурлинова Редактор 3. Ходакова Текред А, Камышн икова Корректор И, Симкииа Заказ 764/1163 И д Яо 71 о Тираж 1 56 Подписное НПО Государственного комитета СССР по делам изобретений и открытий Москва Ж.35, Раушская набд. 4/5Тип. Харьк. фил. пред, Патент сиим свойствам к ооновнооу,мемдлу, и связывается с ним в единое цечое, и оок 1...
Привод поворота колес погрузчика
Номер патента: 630115
Опубликовано: 30.10.1978
Авторы: Баранов, Вареницкий, Кашицкий, Кесельман, Сайкевич, Смирнов, Цигал
МПК: B62D 5/10
Метки: колес, поворота, погрузчика, привод
...1 СЯ С 111 жспнс 25 НВГр",ОК. Н(р(дЫВЫС)ЫХ .0 СТОРОИЫ мпр - ЛЯС. ) Го . 0(1;1 Н с, ПД )1, НТ) 01 ЦСН С КО:1("р кцнн ,аъь и сбо)кн ВО рхзни 1.1 (сгь достиГ с;5. Гс 1, О нор нмс сн, СВОГО ц 1;1.ды шдР 1:1.;).0:;11(1)с 11 л.1 1;1 1 с 11(1). 30 балки.При таком выполнении нагрузки от илового цилиндра воспри 511 хаотея цапфой О 11 лансирной установки, что уменш нагрузки, псредавасмыс со стороны моста нараму, и исключает установку дополнтельных поперечин и усилительных элементовна раме погрузчика.Силовой цилиндр совершает качатсльпысдникения вместс с балкой управляемогомоста, что исключает сложное соединение 10посрсдвом сферического шарнира корпусаци;Пндра с рамо 1, а Тас 1 се умеьшаст Габариты конструкции, так как отпадает необходимость в...

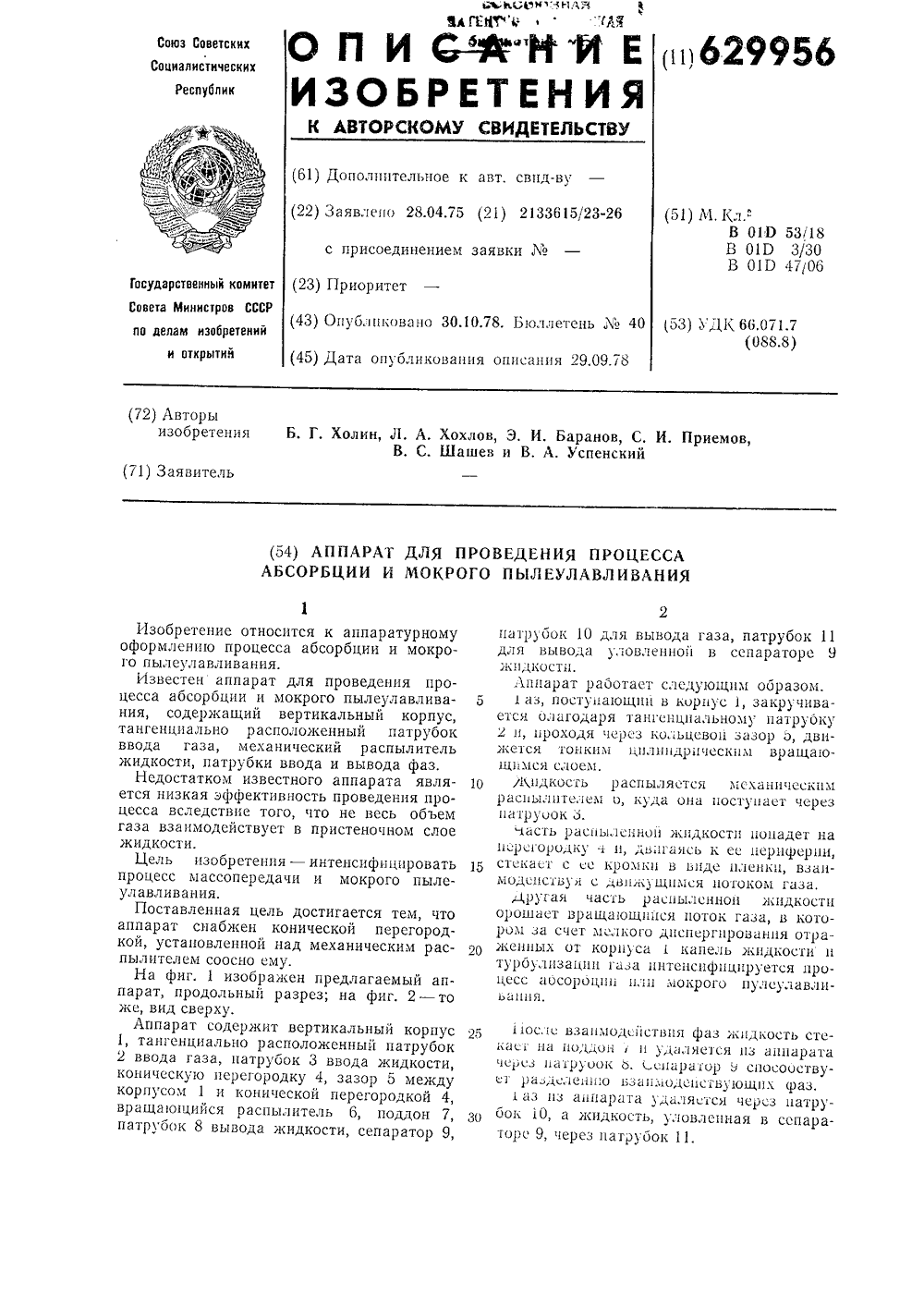

Аппарат для проведения процесса абсорбции и мокрого пылеулавливания
Номер патента: 629956
Опубликовано: 30.10.1978
Авторы: Баранов, Приемов, Успенский, Холин, Хохлов, Шашев
МПК: B01D 53/18
Метки: абсорбции, аппарат, мокрого, проведения, процесса, пылеулавливания
...расположенный патрубок 2 ввода газа, патрубок 3 ввода жидкости, коническую перегородку 4, зазор 5 между корпусом 1 и конической перегородкой 4, вращающийся распылитель 6, поддон 7, патрубок 8 вывода жидкости, сепаратор 9,натру оок 10 1 для вывода 9 жидкости.."Ипарат раоотает следующим образом.5аз, постуиающии в корпус 1, закру чивается олагодаря тангеициальыому иатруоку 2 и, проходя через о,1 ьцсвои зазор б, движется тонким ци;ишдрическим вращающихся слоем.10 Яидкость распыляется мсхани 1 ескимраспылителем о, уда она поступает через иаруоок 3..асть распыленной жидкости попадет наперегородку ч и, двига 11 сь к се перпрерии, 15 стееае с се кроми в ьиде и.1 еищ Взаимодсиствуя с движущимся потоком газа.другая чась расиы синоп...
Устройство для индикации
Номер патента: 629543
Опубликовано: 25.10.1978
Авторы: Баранов, Беспалько, Гутман, Зубков, Панкин
МПК: G09G 3/28
Метки: индикации
...(ГИП), Основнаячасть потребляемой мощности, превышающая примерно на порядок остальные составдяющие, рассеивается на суммирующихэлементах (в случае использования резисторов), Дая уменьшения потребляемоймощности необходимо увеличивать величину резисторов, что приводит к уменьшениюЗ 0надежности устройства за счет ухудшения, переднего рронта управляющего импульсаи уменьшения по амплитуде,В устройстве в качестве суммирующихэдементов используются конденсаторы,рассеиваемая мощность на которых определяется величиной емкости и частотойперезаряда, Выбираемые величины емкости и рабочей частоты управления ГИП таковы, что мощность, потребляемая от ис точника управляющего напряжения, указывается уменьшенной в несколько раз посравнению со...
Устройство управления мостовым краном
Номер патента: 629164
Опубликовано: 25.10.1978
Авторы: Баранов, Баранова, Дмитриев, Сосунов
МПК: B66C 13/18
...чертеже не показан).2 о Командоаппарат 5 смонтирован на раме 6, укрепленной на тележке 3, и связан с контакторами направления приводов механизмов передвижения крана и тележки (на чертеже не показаны). Командоаппарат 5 снабжен двумя парами датчиков 7, планка629164 4 иг 1 ми 8 с рычагами 9, пружинами 10 и двумя парами роликов 11, расположенных в зоне перемещения гибкого органа 2. Датчики 7 каждой пары установлены в зоне перемещения соответствующей планки 8, связанной с рычагом 9 посредством пружины 10, а ролики 11 каждой пары укреплены на соответствующей планке 8 и рычаге 9, которые шарнирно соединены с рамой 6.Ролики 11 одной пары ориентированы параллельно продольной оси крановой тележки 3, ролики 11 другой пары - перпендикулярно к...
Контейнер для консервации, транспортировки и хранения подшипниковых опор
Номер патента: 629130
Опубликовано: 25.10.1978
Авторы: Баранов, Барышникова, Глебов, Иванников, Морозов, Соловьева
МПК: B65D 85/58
Метки: консервации, контейнер, опор, подшипниковых, транспортировки, хранения
...на наружных н рез.Контейнер содержит цилиндрический корпус 1 с крышкой 2, имеющийопорные элементы 3 и 4, удерживаю щие концы вала 5 подшипниковой опорыб, поджатые в осевом направлениипружинами 7 и 8.На наружном кольце 9установлена цилиндрическая лопастнаяобечайка 10, которая может быть уста новлена на валу 5. Контейнер заполнен консервирующей жидкостью 11 суровнем 12 выше совмещенной опоры б.После установки цилиндрическойлопастной обечайки 10 на подшипникож вую опору б последняя в корпус 1 помещается на пружину 7 в опорный элемент 3. После чего корпус 1 заливается консервирующей жидкостью 11 с уровнем 12 выше опоры 6 и герметизируетсякрышкой 2, в результате чего совмещенная опора б оказывается во взвешенном состоянии между пружинами 78...
Контейнер для хранения и транспортировки подшипниковых опор
Номер патента: 629129
Опубликовано: 25.10.1978
Авторы: Баранов, Барышникова, Брагин, Иванников, Морозов
МПК: B65D 85/58
Метки: контейнер, опор, подшипниковых, транспортировки, хранения
...3 и 4, удерживающие концы вала 5 подшипниковой опоры 6, поджатые в осевом направлении пружинами 7 и 8. На наружных кольцах 9 н 10 или на валу 5 подшипниковой опоры 6 жестко укреплена втулка 11, на наружной поверхности 12 выполнены пазы 13, а на внутренней поверхности корпуса установлены сферические тела 14, взаимодействующие с пазами. Сферические тела 14 могут быть укреплены на втулке, а пазы 13 выполнены в корпусе 1. Крышка 2 снабжена впускной трубкой 15."ных и вибрационных перегрузок отповреждения дорожек и тел качения.Таким образом, конструкция контей"нера позволяет повысить эксплуатационную надежность подшипниковых опорпри хранении и транспортировке.5. Формула изобретения После жесткого крепления толстостенной втулки 11 на опору...
Учебный прибор по тригонометрии
Номер патента: 628529
Опубликовано: 15.10.1978
Автор: Баранов
МПК: G09B 23/04
Метки: прибор, тригонометрии, учебный
...обращен к обуатем, используя зажим 3, освотержень 2 от закрепления его с анным диском, при этом открепвременно ферромагнитные указамагннтных пластин 6. Вращая 2 до объясняемого углового знарепляют его на градуированном имом 3, а ферромагнитные укаустанавливают пернендякулярно т на магнитных пластинах 6, сеточную разграфку диска. остигается тем, что в предлагаемом диск имеет жестко укрепленные и Х и т магнитные пластинки, акаждой стрелки установлен зак и перекинутый через ролик эласемент, имеющий на концах ферроуказатели..изображен прр; на фиг: 2 -едлагаемый учебто же, вид сбоку,Это дприборевдоль осна концежим, ролтичный элмагнитныНа финый прибо Подстаградуировчаемым, 3бождают сградунровляют однотели 7 отстерженьМ чения, закдиске...
Устройство для определения газопроницаемости полимеров, находящихся в состоянии всестороннего сжатия
Номер патента: 628431
Опубликовано: 15.10.1978
Авторы: Баранов, Гимаев, Елкин
МПК: G01N 15/08
Метки: всестороннего, газопроницаемости, находящихся, полимеров, сжатия, состоянии
...различных нагружениях образца. Устройство выполнено иэ одного материала и может целиком1 Опомещаться в различные эксплуатационные условия, что позволяет исследоватьдиффузионные процессы в, полимерных материалах, находящихся в состоянии всестороннего сжатия при различных структурных изменениях, вызванных развитием в полимере процессов стеклования,кристаллизации, старения и т.д,Разработанное устройство позволяет2 Взначительно повысить точность измеренияи увеличить производительность испыта- нийФормула изобретени,я Целью изобретения является повышение точности измерений,Цеь достигается тем, что в предлагаемом устройстве полость имеет дополнительный канал, сообщенных с измерительной системой, причем площади сечения обоих каналов,...
Устройство для соединения печатных плат
Номер патента: 627603
Опубликовано: 05.10.1978
Авторы: Баранов, Нарциссов, Синев-Баранов
МПК: H05K 1/04
Метки: печатных, плат, соединения
...этч 10.княет )с;Оло)10 изгтовления и у)с 3 ьн)с)ет надежисть уст 1 ройств( к(1 к пр) (.ГИЗГОтОВл(.ниц, так и ир)3 ксилчатг Иии. Цег)ь изобретения - -)роще 3 ие логии зОтовлсния и иовы)венце на Т СОСД) НСН И Я.основание, монтаж(ыс провода и ск(иы, снабжено диэлектричсскичи Гпдшдми с пазами на продольных сторонах для прохода монтажных проводов, а скобы электрически соединепы с печатиыми платами и разменс НЫ ПО КОИЦЯМ ДИЭГЕСТРсССКИХ ПЕНСК С ПЭотивоположиой стороны эластичного ссН)вз- НИЯ.На фиг.Пзображсио устр 0( Бо для соединения печатных пдт; пд фиг. 2 изб- РДРКЕНЗ ГЛЗНКД С ОКС)ПРОВИ,5 ИСР."с 1 И 0 сос 1- МИ И КОНТЯКТНЫМИ Г 1 СПС(.ТКЗМИ.Устройство содержит элзстичпос (сщ)вдние 1 с (папками 2 из диэлектрического чатсриала, кагкддя из...
Устройство для защиты канала обратной связи систем управления
Номер патента: 627448
Опубликовано: 05.10.1978
МПК: G05B 19/02, G05B 23/02
Метки: защиты, канала, обратной, связи, систем
...времени, обратно пропорциональной скорости исполнительного механизма, исчезнут импульсы в канале обратной связи (нлн 26 не появятся вовсе в результате обрывацепи датчика обратной связи), то сработает блок 1 и выдаст кратковременный снгывл нв выход блока 2 памяти, который даст команду на выключение 25 блока Э управления.вия устройства при любых скоростях исполнительного механизма, соответствующих характеристике станка,Устройство для защиты канала обратной связи систем управления, содержащее формирователь импульсов и блок памяти, выход которого соединен со входом блока управления, о г л и ч а ю щ е е с я тем, что, с целью повышения надежности устройства, оно содержит датчик скорости исполнительного механизма и блок регулируемой...
Панель ограждения
Номер патента: 627224
Опубликовано: 05.10.1978
Авторы: Аронов, Баранов, Бобряшов, Косогов, Никулин, Расс
Метки: ограждения, панель
...профили 1, гофрированные направляющ, е вставки 2, ребра 3, самонесущие утеплительные плиты 4 и металлическую обшивку 5. При использовании панели ограждения в качестве стеновой ребра 3 выполняют функции ригелей, а в качестве панели покрытия - функции прогонов. Гофрированная направляющая вставка 2 вы627224 Формула изобретения ПН ИИПИ Заказ 5589/33 Тираж 820 Подписное Фитааа ППП Патент, г, Ужгород, уа. Проекткаа, 4 полнена из металла и имеет очертания, либо полностью соответствующие профилю обшив - ки, либо повторяющие его только в части очертания гребней 6.Монтаж панели осуцествляется следующим образом.На каркасе здания устанавливают ребра 3. на них укладвают утеплигельные плиты 4 и акрепляют при помощи гнутых профилей , снабженных...
