Баранов

Номер патента: 1028865

Опубликовано: 15.07.1983

Авторы: Аксельрод, Аляпышев, Баранов, Заволокин, Кудрявцев, Осипов, Пресняков, Соколов

МПК: F02M 65/00

Метки: калибровки, малыми, отверстиями, пропускной, способности

...пиний с эталонными элементами, дифферецпиапыпие манометры 3.0 основной и дополнительной йзмерительцых линий, спивную емкость 3.3.,В установку для калибровки распыли-. телей (фиг.2) Входят редукциоццый кла- . пан 3.2, коллектор 3.3 манометр 3.4, эталонные распылители 3.5-3.7 с граничной пропускной способностью, проверяемый распылитель 3.8, средняя точка 19 основной измерительной линии с проверяемым распылителем средние точки 20 - 22 измерительных линий с эталонными распылителями, усилители 28, блок управления 24 и сортировочное устройство 25. Установка работает следующим образом.Поток рабочего теда цз общей магистрали 3. (фиг,3.) проходит Одновременно по двум Основным параллель 2 ц:1 м измерительным линиям, первая из ксторых включает...

Номер патента: 1028803

Опубликовано: 15.07.1983

Авторы: Баранов, Синяев

МПК: E04B 1/64

Метки: гидроизолирующей, конструкции, поврежденного, участка

...закрепления датчика на.всех интересующих участОках конструкции.Цель изобретения - повышение точности и снижение трудоемкости.Поставленная цель достигается тем, что согласно способу определения поврежденного участка гидроизолирующей конструкции, включающему нанесениена внутреннюю поверхность конструкции слоя гигроскопического материала с электродами, измерение электрического сопротивления в слое гигроскопи-"О ческого материала и определение по величине электрического сопротивления границ поврежденного участка, гигроскопический материал с электродами распределяют по внутренней по верхности конструкции участками в шахматном порядке и производят одновремеиное измерение электрического сопротивления на всех участках.Кроме того, в устройстве...

Номер патента: 1029227

Опубликовано: 15.07.1983

Авторы: Баранов, Герасимов, Григорьев, Кармазинский, Поплевин, Савостьянов

МПК: G11C 7/06

Метки: дополняющих, мдп-транзисторах, считывания, усилитель

...строба, исток - с общей шиной, введены три группы ключевых 60 транзисторов, каждая из которых содержит по два р -канальных транзистора, причем истоки первого и второго транзисторов первой группы сое-, динены с шиной питания, затворы - 65соответственно с выходами первого ивторого инверторов, стоки соответ-"ственно с истоками первого и второготранзисторов второй группы, затворыкоторых соединены со стоками и являются соответственно первым и вторым входами усилителя считывания,которые соединены соответственно систоками первого и второго транзисторов третьей группы, стоки которыхсоединены соответственно со стоками первого и второго нагрузочныхи -канальных транзисторов, затворы -с шиной строба, истоки первого ивторого ключевых р -канальных...

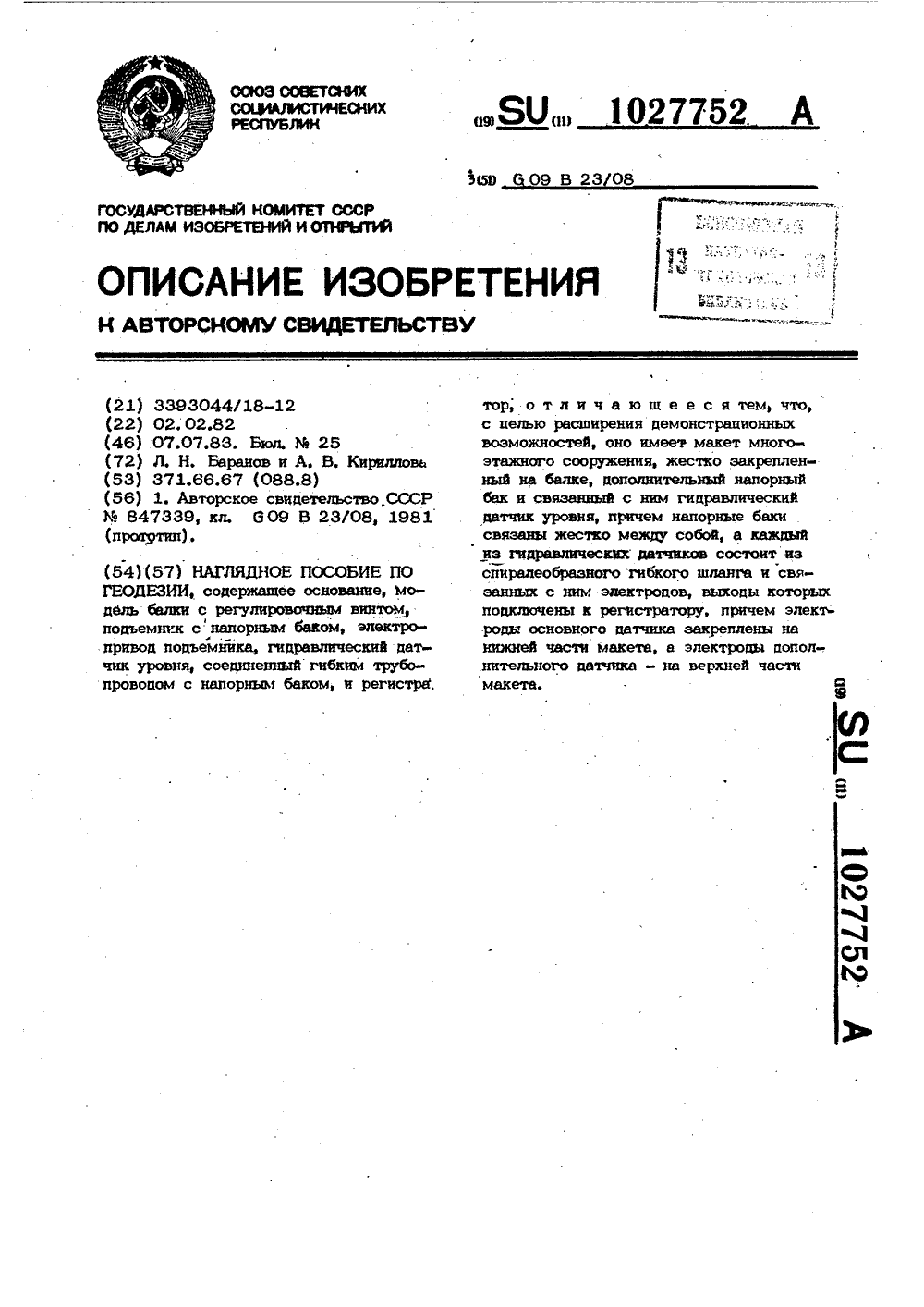

Номер патента: 1027752

Опубликовано: 07.07.1983

Авторы: Баранов, Кириллова

МПК: G09B 23/08

Метки: геодезии, наглядное, пособие

...- на верхней части макетееНа чертеже показана принципиальная40 схема пособия.Наглядное пособие содержит модель балки 1, подъемник 2, в котором имеется кодовое устройство, фиксирующее высоту подъема напорного бака с точностью до 0,01 мм, напорный бак 3, соециненный со спиралеобразным гибким шлангом гицравлических датчиков, электропровода .4, соединяющие электроды гидравлических датчиков с регистратором, металлическую рейку 5, жестко соединяюшую верхний и нижний напорные баки, верхний напорный бак 6, противовес 7, пе рекинутый через блок для облегчения работы электродвигателя подъемника 2, спиралеобразный гибкий шланг 8 с электродами 9 и 10, электропровода 11, соединяющие электроды верхних гидравлических датчиков с регистратором...

Номер патента: 1027717

Опубликовано: 07.07.1983

Авторы: Баранов, Кремез, Лачугин, Роздобара

МПК: G06F 7/49

Метки: кодов, нормализатор, фибоначчи

...подключен к шестому входу (2-2)-го блока свертки,седьмые входы блоков свертки образуют вторую информационную шину нормализатора, выходы цифры блоков свертки образуют шину результата нормалнзатора, при этом каждый блок свертки содержит элемент ИЛИ-НЕ, третий входпервого элемента И блока свертки подключен к седьмому входу блока свертки, выход первого. элемента И .подключен к первым входам элемента ИЛИ-НЕ и второго элемента ИЛИ, второй вход первого элемента ИЛИ соединен с пятым входом блока свертки, а выход первого элемента ЗЛИ является выхо-. дом разрешения свертки блока свертки, первый, второй, третий и четвертый входы второго элемента И подключены соответственно к четвертому, третьему,.пятому и шестому входам блока свертки, выход...

Номер патента: 1027351

Опубликовано: 07.07.1983

Авторы: Баранов, Жабин, Кавалеров, Какуша, Коцюба, Люблинский, Сагирь, Сидоров, Физдель

МПК: E02F 9/20

Метки: землеройной, органа, привод, рабочего

...шарниров б расположены параллельно, то оба приводных вала достигают максимума и минимума одновременно, т,е, валы вращаются син- хронно неравномерно, Вслецствие этого динамические перегрузки со стороны при-водных валов, вызванные их неравномер ным вращением, суммируются на выходном валу и передаются на всю трансмиссию машины.Если же вилки смещены оцна относительно другой на 90 о, то на мысимум скорости одного вала приходится минимумскорости другого и наоборот.Благодаря этому смещению динамические перегрузки со стороны приводных валов полностью вычитаются, т.е. взаимно уничтожаются на выходном валу 2 и на другие узлы трансмиссии не передаются. 1 1027Изобретение относится к землеройвым машинам, а конкретнее к их трансмиссии,Известен...

Номер патента: 1026907

Опубликовано: 07.07.1983

Авторы: Баранов, Дидковский, Саратовский, Свердлов, Шишков

МПК: B21D 51/24

Метки: днища, заготовок, кровли

...два участка, а затем осуществляют рулонирование.На фиг. 1 показана установка для осуществления предлагаемогО способа на фиг. 2 - схема последовательности сварки швов полотнища; на фиг. 3 схема изготовления элементов днищ и кровли.П р и м е р. Для изготовления рулонированных заготовок применяют листы толщиной 4-б мм размером 1500 хб 000 мм, предварительно выправленные и обработанные по кромкам, которые раскладываются листоукладчиком 1 в секции 1, П и й по ширине в соответствии с шириной свариваемого полотнища. Сборка листов в полотнище производится с помощью боковых 2 и заднего 3 толкателей. Боковые толкатели 2 сдвигают листы в поперечном направлении до совмещения кромок. Один из толкателей ,имеет ограниченный ход до упора, что...

Номер патента: 1026140

Опубликовано: 30.06.1983

Автор: Баранов

МПК: G06F 7/544

Метки: второй, вычисления, полинома, степени

...второй, третий и четвертый коммутаторы, причем вход распределителя импульсов соединен с первымвходом элемента задержки, с управляю-,щим входом блока сравнения и является первым входом эадатчика данных,второй вход которого соединен с первым информационным входом блока сравнения, второй информационный вход ко-.торого соединен с выходом элементазадержки, второй вход которого соединен с выходом элемента ИЛИ и первым 25входом первого элемента И, второйвход которого соединен с входом третьего коммутатора и первым выходомРР-,триггера, Р-вход которого подключенк первому выходу первого коммутатора, ЗОвторой выход которого является вторым выходом задатчика данных, выход первого разряда распределителяимпульсов соединен с первым выходомзадатчика...

Номер патента: 1025808

Опубликовано: 30.06.1983

Авторы: Баранов, Глазман, Кавалеров, Коцюба, Медников

МПК: E02F 3/76

Метки: бульдозер

...фиг. 1 изображен предпагаемый бульдозер, общий вид сбоку; на фиг, 2 то же, вид в плане; на фиг. 3 - то же, вид спереди при перекошенном отваде; на фиг, 4 - узел 1 на фиг, 2 (соединение рамы с базовой машиной);,на фиг.5 - узел на фиг, 2 (соединение штанги с базовой машиной).Бульдозер включает базовую машину 1,отвал 2, сваренную заодно с отвалом А-образную раму 3, толкающую штангу 4 и силовые гидроцилиндры 5 управления отвалом, Рама не симметрична относительно продольной оси машины и своей вершиной смещена к краю отвала. Соединенные рамы с боковой проушиной базовой машины выполнено посредством шкворня 6 и шарового шарнира 7, которые в5 сочетании обеспечивают необходимый уголповорота отвала при его переносе, представляя собой единый...

Номер патента: 1024823

Опубликовано: 23.06.1983

Авторы: Баранов, Быков, Шубин

МПК: G01N 29/00

Метки: модуля, упругости

...Киев, Наукова думка, 1978, с. 63-104;2. Перепечко И.И. Акустические методы исследования полимеров. И., фХимия, 1973, с. 49-93 (прототип (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ МОДУЛЯ УПРУГОСТИ МАТЕРИАЛОВ, заключающийся,.80.,1024823 А в том, что в исследуемом образцевозбуждают изгибные колебания в плос.кости,перпендикулярной к плоскостиповерхности образца, определяют резонансную частоту образца и по нейрассчитывают модуль упругости исследуемого материала, о т л и ч а ю "щ и й с я тем, что, с целью расширения технологических возможностейконтроля за счет исследований образ-цов типа лент,дополнительно в исследуемом образце возбуждают изгибныеколебания в плоскости, совпадающейс плоскостью поверхности образца,определяют резонансную частоту образцаи...

Номер патента: 1024822

Опубликовано: 23.06.1983

Автор: Баранов

МПК: G01N 29/04

Метки: акустической, регистрации, сигналов, эмиссии

...корпус, размещенныйв нем усилитель, соединенный с нимэлектроакустический преобразователь 45и регистратор 2.Недостатком известного устройстваявляется низкая надежность регистрации сигналов, обусловленная тем, чтоэкранированный корпус не исключаетпроникновение помех из питающей сети,Цель изобретения - повышение надежности регистрации сигналов.Цель достигается тем, что устройство для регистрации сигналов акустической эмиссии, содержащее экранированный корпус, размещенный в немусилитель, соединенный с ним электроакустический преобразователь и регистратор, снабжено размещенными вкорпусе последовательно соединенными 6 Ос усилителем амплитудным детектором,усилителем продетектированных сигналов и электромеханическим...

Номер патента: 1024813

Опубликовано: 23.06.1983

Авторы: Баранов, Вещунов, Романов

МПК: G01N 24/10

Метки: времени, релаксации, спин-решеточной, твердом, теле

...воздействия ионизирующего излучения.В предлагаемом способе время Т 1 по.лучается непосредственчо из временнойзависимости интенсивности люминесценции после выключения СВЧ накачки, т.е.определяется прямо и однозначно,Чувствительность повышается благодаря тому, что регистрация сигнала ЭПРпроизводится по туннельному рекомбинационному послесвечению, т.е. по люмииесценции в отсутствие возбуждающего из-,лучения, При этом отсутствуют шумы иоточника возбуждения, а также дополнительные полосы люминесценции, появляющиеся во время возбуждения и перекрывающиеся с полосами люминесценции исследуемых центров,На фиг. 1 изображена схема измерений; на фиг. 2 - зависимость интенсивности туннельного рекомбинационногопослесвечения от времени,...

Номер патента: 1024672

Опубликовано: 23.06.1983

Авторы: Баранов, Мандрик, Оськин, Рабинович, Сухов, Тарабрин, Фролов, Шаповалов

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнительное

...между неподвижным кольцом и эластичным элементом, инжектируя пыль из печи, или поступать в разгрузочную камеру, создавая в ней повышенное давление, что приводит к выбиванию газов и пыли через створки камеры, загрязняя воздух технологического помещения. Следовательно, в любом случае создается повышенное давление, вызывающее более интенсивное пьшевыделение.Цель изобретения - упрощение конструкции и повышение степени герметизацииеУказанная цель достигается тем, что в уплотнительном устройстве для вращаю. щейся печи, содержащем неподвижное уплотнительное кольцо, смонтированное на головке враща.ощейся печи, неподвижное уплотнительное кольцо выполнено Г 1- образной формы в виде сообщающихся посредством отверстий камер и расположен. ного...

Номер патента: 1024597

Опубликовано: 23.06.1983

Авторы: Баранов, Бойко, Кавалеров, Коцюба, Лисновский, Рыбко

МПК: E02F 5/08

Метки: землеройной, оборудование, рабочее

...опоры и разъемного соединения,На фиг. 1 изображено рабочее оборудование, вид сбоку; на фиг, 2 - то же,вид сзади; на фиг. 3 - узел крепленияштанги на корпусе рабочего органа;5на фиг. 4 - узел крепления штанги с отькосником на фиг. 5 - узел установкиоткосника в цапфе рабочего органа. Рабочее оборудование землеройной машины включает установленные на раме 1 рабочий орган, выполненный в виде фрезы 2 с затурником 3, внутри которого размещен роторный метатель 4,5 10 15 20 25 30 35 40 2редуктор 5 привода фрезы и метателя 4,откосники 6 и штанги 7, которые установлены симметрично с обеих сторонрабочего органа. Штанга 7 одним концом с помощью пальца 8 и сферическойопоры 9 наконечником 10 закреплена вкронштейне 11, приваренном на...

Номер патента: 1023454

Опубликовано: 15.06.1983

Авторы: Баранов, Вознесенский, Исаков

МПК: H01L 21/00

Метки: кассета, пластин, полупроводниковых, химической

...основание в 45 виде диска с гнездами для полупроводниковых пластин и ступицу, соосную диску, снабжена запорным кольцом, установленным на ступице, а гнезда для полупроводниковых пластин выпол иены в виде кольцевых канавок на шты 1рях, размещенных по периферии диска, и кольцевой канавки, выполненной на боковой поверхности запорного кольца.На Фиг. 1 изображен" предлагаемая кассета, .разрез; на фиг. 2 - то же, вид в плане.Кассета состоит из основания 1 в виде диска со ступицей, на которую насажено запорное кольцо 2 звездообразной формы, ряда штырей 3 и двух рядов опорных штырей 4, расположенных по концентрическим окружностям. Запорное кольцо 2 имеет возможность ограниченного поворота и фиксации в нужном по.ложении винтами 5....

Номер патента: 1023205

Опубликовано: 15.06.1983

Автор: Баранов

МПК: G01G 19/04

Метки: вагонов, взвешивания, движении, железнодорожных, поосного

...при опытной проверке работы устройства,Устройство содержит путевые датчики1, 2 и 3, высокочастотный генератор 4,подключенный через согласующие транс- Оформаторы 5 и 6 к демодулятору 7 ирельсам 8 и 9, причем демодупятор 7соединен с фильтром 10 низких частот,Схема 11 определения скорости, ячейки12 памяти, схема 13 отметки вагона,триггер 14, распределители 15 и 16, генератор 17, распределитель 18, счетчик19 вагонов, сумматор 20, преобразощтель 21 напряжение - частота, коммутаторы 22 и 26, регистр 28 памяти, коммутатор 24, суммирующий счетчик 25 икоммутатор 26 образуют бпок 27 обработки сигналов. Второй вход и выходфильтра 10 низких частот подключены кблоку 27 обработки сигналов, выходы ко торого соединеныс блоком 28 регистра....

Номер патента: 1023062

Опубликовано: 15.06.1983

Авторы: Баранов, Якунин

МПК: E21B 10/46

Метки: долото, лопастное

...уступа снимаемой стружки 11.При бурении таким долотом при отсутствии ударной нагрузки или малой ее частоте разрушение породы забоя возможно только при наличии больших усилий подачи, что влечет за собой интенсивный нагрев и износ лезвий лопастей и значительное снижение скорости бурения.Наиболее близким по технической сущности и достигаемому результату к изобретению является лопастное долото, содержащее корпус и лопасти, каждая из которых в продольном сечении выполнена с вогну той передней гранью и скошенной под двойным углом задней поверхностью 2.Недостатком этого долота является невозможность использования его при ударном бурении, посколько центр кривизны передней грани лопасти расположен выше плоскости резания, что намного снижает...

Номер патента: 1021667

Опубликовано: 07.06.1983

Авторы: Баранов, Инютин, Матвецов

МПК: C04B 11/14

Метки: композиция, строительных

...СТРОИТЕЛЬНЫХ ИЗДБЛИЙ, включающая фосфополугицрат сульфата кальция, синтетическую смолу иволокнистый наполнитель, о т л и ч аю ш а я с я тем, что, с цельющения прочности при сжатии и иона в качестве синтетической. смоль: соцержит фенолформальцегицную рную и эпоксидную циановую смв качестве волокнистого наполнитизмельченные отхоцы льняныхпчатобумажных тканей или трикотпри слецующем соотношении асмптов,мас, %:фосфополугицратсульфата кальФенолформальцгицная резсмолаЗлокснцная циановасмола цня 37,5 52,8ольнаяТ а б л и ц а 1 ополугицратульфата кальция 0 45 45 45 3 60 змельченные хоць трикот 025 ЗЮ2 2 лопчатобумажнаяьняная фенолфола (ц 20 2 5 20 22,5 Эпоксидн вая смол 7,5 10 аблипа мпо 11 окаэат 020 1930100 Плотность,кг/м ф 2 10 40 15 171 4...

Номер патента: 934749

Опубликовано: 07.06.1983

Авторы: Баранов, Брагин, Захарова, Листратов, Маханьков

МПК: F16C 17/08

Метки: газодинамический, подшипник

...работы подшипника и его несущейспособности. 20Это достигается тем, что в газодинамическом подшипнике по авт. св;М 637563, содержащем опорную шайбуи смонтированные над ней несущие нла-.ты с упругими лепестками, прорези на 25несущей плате выполнены с размером врадиальном направлении, большим ширинылепестка, при этом зазоры между платойи лепестком в указанном направлениисоставляют 0,1 - 0,3 шиоины лепестка.На фиг. 1 изображен гаэодинамический подшипник в аксонометрии; на фиг. 2фронтальная проекция платы с лепестками; на фиг. 3 - развертка окружного сечения платы,Газодинамичвский подшипник содержит корпус 1, размещенную в нем опорную шайбу 2, несушую плату 3 с секторными прорезями 4 и закрепленными на ней упругими лепестками 5....

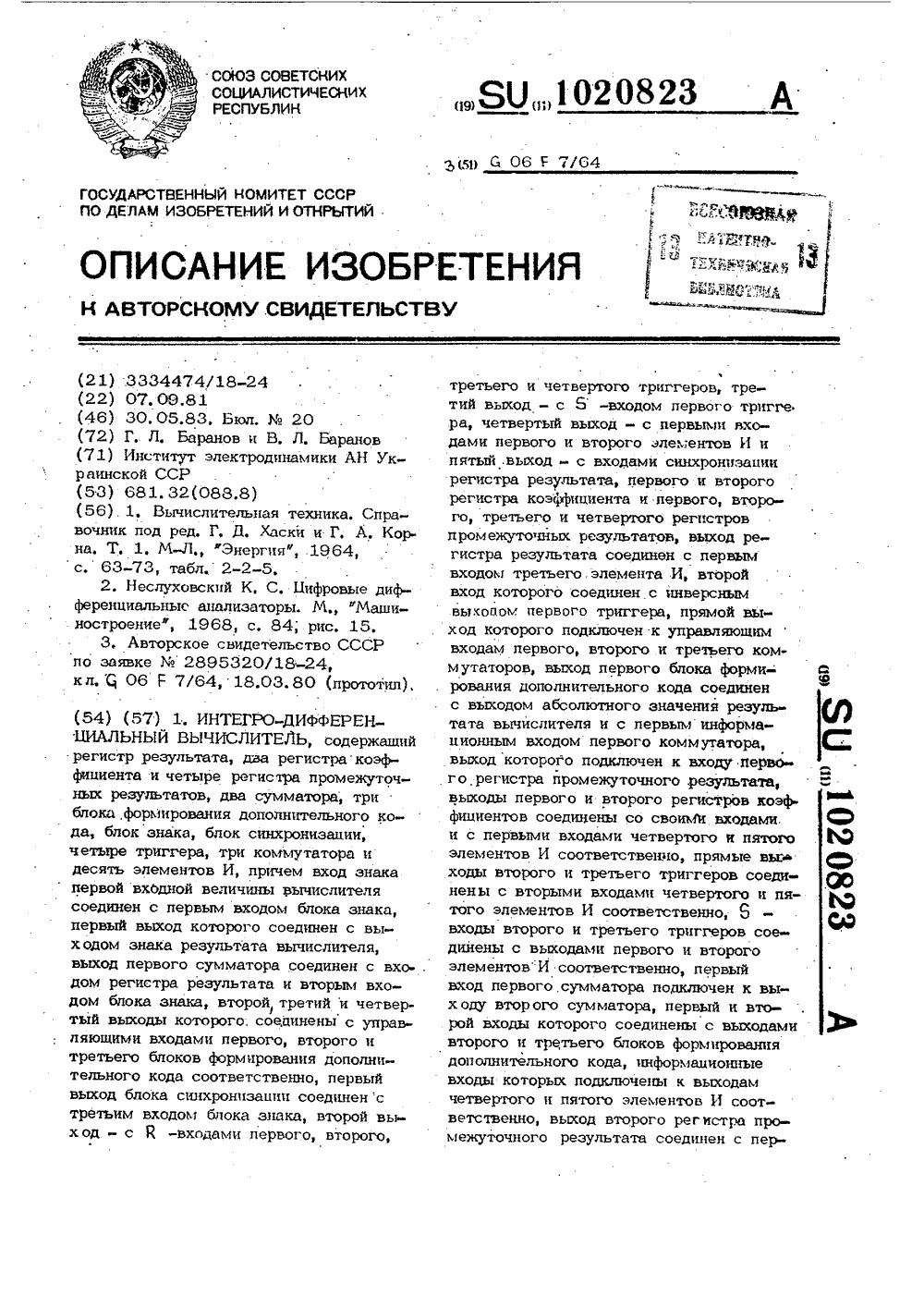

Номер патента: 1020823

Опубликовано: 30.05.1983

Автор: Баранов

МПК: G06F 7/64

Метки: вычислитель, интегро-дифференциальный

...подключен к прямо- лителя; на фиг. 2 - структурные схемыму выходу четвертого триггера, выход 5 блока знака и блока синхронизации.регистра результата соединен с информа- Интегро-,дифференциальный вычислиционным входом первого блока формирова- тель (фиг, 1) содержит регистр 1 рения дополнительного кода, выход первого зультата, первый регистр 2 промежурегистра промежуточного результата сое- точного резулътата, первый и второйдинен с вторым информационным входом, регистры 3 и 4 коэффициентов соответпервого коммутатора, выход которого под- отвеяно, второй, третий и четвертыйключен к первому входу восьмого элемен- регистры 5-7 промежуточных результата И, второй вход и выход которого сое- тов соответственно, третий регистр 8динены с...

Номер патента: 1020483

Опубликовано: 30.05.1983

Авторы: Баранов, Джумадилев, Еремеев

МПК: E01D 1/00

Метки: моста, насыпью, сопряжение

...является образование просадки в виде плавной кривой поверхности покрытия из-эа большого расхождения значений жесткости моста и подхода, а большие .20 динамические йагрузки на грунт у шкафной стенки устой в сочетании с осадкой насыпи приводят к образованию полости между ней и переходной плитой, При этом. возрастает гориэон тальное давление, передаваемое на шкафную стенку, что вызывает образование трещин в месте прикрепления переходной плиты к шкафной стенке устоя; Кроме того, конструкции с переходной плитой отличаются большой материалоемкостью.Цель изобретения - снижение материалоемкости и повышение эксплуатационной надежности.Поставленная цель достигается тем, что в сопряжении моста с насыпью, включающем устой, насыпь под" хода с...

Номер патента: 1020378

Опубликовано: 30.05.1983

Авторы: Баранов, Китов, Соломатин, Юровский

МПК: C02F 1/48

Метки: жидкости, магнитной, послойной

...а также внутренние пластинымагнитопроводы, выполненные в видеплоских пластий, имеющих выступы ивпадины, расположенных внутри корпуса параллельно друг другу и на равных расстояниях между собой, согласно, предлагаемому изобретению, выступы и впадины выполнены на всейповерхности одной из сторон каждойвнутренней пластины-магнитопровода,другая сторона каждой пластины выполнена гладкой, при этом внутренние пластины-магнитопроводы установленЫ перпендикулярно направлениюмагнитных силовых линий с направлени.ем выступов каждой предыдущей пластины к гладкой стороне каждой последующей пластины. Такая конструкция устройства позволяет получить магнитную обработкужидкости во всем объеме устройства,так как магнитный поток проходитпо всему объему...

Номер патента: 1019275

Опубликовано: 23.05.1983

Авторы: Андрианов, Баранов, Годин

МПК: G01N 3/08

Метки: испытаний, ползучесть

...пуансонов вы"полнены осевые глухие отверстия,Устройство снабжено установленнымина этих торцах наконечниками, плоские рабочие поверхности которыхпредназначены для взаимодействия собразцом и которые имеют хвостовики, размещенные в глухих отверстиях пуансонов, а керамические втулки установлены концентрично хвостовикам между пуансонами.и наконечниками.На чертеже изображена схемапредлагаемого устройства,Устройство содержит плиту 1 сзакрепленным на ней корпусом 2, которые образуют вакуумную камеру, Впоследней Установлены цилиндрические пуансоны 3 и 4, на обращенных друг к другу торцах которых выполнены соответственно осевые глухиеотверстия 5 и 6. На этих торцах пуансонов установлены соответственнонаконечники 7 и 8, имеющие хвостовики 9 и...

Номер патента: 1019107

Опубликовано: 23.05.1983

Авторы: Аскери, Баранов, Золотаренко, Конопацкий, Ханин

МПК: F04C 2/08

Метки: гидромашина, планетарная

...с наружным зубчатым венцом, сопряженным с внутренним зубчатым венцомкорпуса и внутренними зубьями, выполненными в виде отдельных роликов, эксцентрично установленный в статоре и жесткосопряженный с валом ротор, зубья которогообразуют с внутренними зубьями статораи торцовыми крышками рабочие камеры, ираспределительное устройство, выполненное в виде осевых каналов в статоре и радиальных пазов на торцовых крышках, каждый из которых постоянно сообщен с одной стороны с соответствующей рабочей ка 5 10 15 20 25 30 35 40 45 50 55 мерой, а с другой стороны через каналы подвода и отвода рабочей жидкости - с входными и выходным отверстиями, торцовые крышки снабжены дополнительными тупиковыми каналами, каналы подвода выполнены на одной торцовой...

Номер патента: 1018242

Опубликовано: 15.05.1983

Авторы: Баранов, Рефельд

МПК: H03K 13/20

Метки: временной, гиперболический, интервал

...невозможность измерениявремени следования определенного количества импульсов времени цугат,е, оно не может быть использованодля определения, например, времениэкспозиции при радиографии, что ограничивает Функциональные воэможностиустройства,Цель изобретения - расширение функциональных возможностей преобразователя.Поставленная цель достигается тем,что в гиперболическом преобразователе напряжения во временной интервал,содержащем генератор треугольных импульсов, выход которого соединен спервым входом блока сравнения, второй вход которого подключен к входной шине и входу преобразователя напряжения в частоту, выход которогоподключен к первому входу временногоселектора, второй вход которого соединен с выходом блока сравнения, авыход - с...

Номер патента: 1017968

Опубликовано: 15.05.1983

Авторы: Антипов, Баранов, Киселев, Попов, Тябин

МПК: G01N 11/00

Метки: литьевых, оценки, резиновых, свойств, смесей

...а верхняя и нижняя части литьевой Формы имеют радиальные проточкис коническими канавками,. взаимодействующими с коническими выступами.На Фиг.1 изображено предлагаемоеустройство(вид сверху с разрезом А-Аи поперечный разрез Б-Б); на ФиГ.2 вставка с каналом, общий вид.Устройство содержит верхнюю часть1 (Фиг.1) с напорной камерой 2 и плун жером 3 для закладки заготовки резиновой смеси и выдавливания ее в каналы, нагреватель 4 для термостатирования заготовки резиновой смеси. В устройстве выполнены радиальные проточки 5., свабженйые коническими канавка. ми 6 для закрепления вставок. Нижняя часть 7 устройства .содержит коническую проточку 8, в которую поступает резиновая смесь и затем передавливается в каналы, датчик давления 9...

Номер патента: 1017933

Опубликовано: 15.05.1983

Авторы: Баранов, Грачев, Майзиль, Рукин, Ямщиков

МПК: G01J 3/42

Метки: анализатор, атомно-флуоресцентный

...друг друга, атомизатор, 65 монохроматор, Фотоэлектрический детектор расположенныйперед источником сплошного спектра и выполненныйв виде дискового црерывателя, дополнительно содержит ключи, усилитель с регулируемым коэффициентомусиления, интегрирующее устройство,командное устройство, датчик обтю"ратора, при этом выход Фотоэлектри"ческого детектора через усилитель срегулируемым коэффициентом усиления,соединен с входом первого ключа и свходами второго, третьего .и четвертого ключей, выходы первого и четвертого ключей соединены с прямымвходом интегрирующего устройства,выходы второго и третьего ключейсоединены с инвертирующим входом интегрирующего устройства, выход командного устройства соединен суправляющими входами ключей, а входс...

Номер патента: 1017345

Опубликовано: 15.05.1983

Авторы: Баранов, Костылев

МПК: A61M 29/00

Метки: органе, протеза, трубчатом, установки

...содержащее гибкую трубку с узлом цля установки протеза в органе и узлом для ;иксации протеза относительно трубки Г 2 3 .Недостатком этого устройства является то, что оно йе обеспечивает расширение пораженного коронарного сосуда.Целью изобретения является обеспечение расширения пораженного коронарного сосуда при сохранении кровотока в нем.Поставленная цель достигается тем, что устройство цля установки протеза в трубчатом органе, преимущественно в кровеносном сосуде, содержащее гибкую трубку с узлом для установки протеза. в органе и узлом цля фиксации протеза относительно трубки, снабжено направи. телем, имеющим глухой центральный канал и сквозные каналы между первым каналом и рабочей поверхностью направителя, узел фиксации протеза...

Номер патента: 1016374

Опубликовано: 07.05.1983

Авторы: Баранов, Геденидзе, Головин, Зимин, Иванов, Пичурин, Ратникова

МПК: C21D 1/34

Метки: длинномерных, нагрева

...при этом труба движется с вращением 3 .Недостатками данного способа является то, что к моменту достижения температуры точки Кюри на поверхности издепия имеется значитепьный градиент 45температур по сечению, что является небпагоприятным условием дпя поспедующго индукционного нагрева, так как нагрев при этом осуществляется с мапойудельной мощностью, т,е. медпенно. Неравномерность нагрева стадии пламенно- .го нагрева усипивается на стадии индукщ онного нагрева, что приводит к неравюмерности механических свойств издепий. 55Целью изобретения является уменьшение неравномерности нагрева по сечению;периметру и дпине изделия и увепичениепроизводитепьности процесса,Поставпенная цепь достигается тем, что согпасно способу, включающему...

Номер патента: 1016255

Опубликовано: 07.05.1983

Авторы: Баранов, Зарецкий, Невзоров

МПК: B66C 23/16

Метки: башенный, кран

...подкос 11,Недостатком данного крана является невозможность регулирования разгрузки башни от изгиба, вызываемого ветровыми нагрузками и оказывающими существенное влияние на металлоемкость и прочность крана. Цель изобретения - снижение металлоемкости крана за счет разгрузки башни от изгибающих ветровых нагрузок.Поставленная цель достигается тем, что башенный кран, содержащий поворотную платформу с башней, стрелу с распоркой, связанную гибкой оттяжкой с противовесом, и подкос, снабжен дополнительной гибкой оттяжкой и блоком; установленным на поворотной платформе, при этом один конец упомянутой оттяжки закреплен на башне в точке соединения с ней подкоса, а другой связан с распоркой, причем подкос выполнен регулируемым по длине, а оттяжка за...
