Баранов

Номер патента: 769263

Опубликовано: 07.10.1980

Авторы: Баранов, Иванов, Мытарев, Тимофеев

МПК: F27B 9/20

Метки: печь, термообработки

...через зону термообработки (сплошная линия - с экранами,30пунктирная линия - без экранов),Печь имеет водоохлаждаемые отража- .тели 1 с галогенными лампами 2, кварцевый прямоугольный реактор 3, уплотненный шлюзами загрузки 4 и выгрузоки 5. Под уклоном 1-2 в сторону шлюза выгрузки 5 закреплен кварцевый лоток б с полым днищем 7, верхняя частькоторого выполнена шлифованной. Вверхней части выполнены отверстия 8для подачи газа под пластину 9, На 40днище 7 опирается упор 10, выполненный заодно с экраном 11. Крайние упоры 10 выполнены без экранов 11. Число упоров 10 равно числу пластин 9.В центре экрана 11 выполнено отверстие 12, выравнивающее неоднородностьтемпературного поля по пластине 9.Подъем экрана 11 с упором 10 обеспечивается...

Номер патента: 768686

Опубликовано: 07.10.1980

Авторы: Астрахан, Баранов, Гуськов, Легостаев, Малеев, Межох

МПК: B61L 21/08

Метки: автоведения, метрополитена, поездов

...присутствует постоянное напряжение, которое снимается кратковременно (на несколько м/с) в момент передачи команд графикового отправления и выключения тяги поездов.Причем снятие напряжения на более длительное время фиксируется узлом 8 контроля исправности блока 1 и блоком 12 контроля исправности блока 2 выключения тяги поездов как команда перехода на автономное управление,При поступлении на вход блока 2 выключения тяги поездов команды графикового отправления поезда от блока 1 и сигналов обратйой связи о фактическом движении поезда ат датчика 15, установленногона перегоне в зоневозможного выключения тяги, блок 2 выдает команду на выключение тяги. При этом происходит подключение генератора 14 к датчику 13 выключения тяги, также...

Номер патента: 768671

Опубликовано: 07.10.1980

Авторы: Баранов, Зарочинцев, Коротков, Шульгин

МПК: B60L 5/04

Метки: токосъемник, троллейный

...токоиесущий троллей 2 и токосъемный контакт 3 (фиг, 2), подпружиненный элементами 4.Токонесущий элемент 2 выполнен в виде подвешенного гибкого провода, а токосъем- ОО ный контакт 3 - из свойлоченных токопроводящих нитей в виде разрезной втулки, охватывающей токонесущий троллей 2.Между токосъемным контактом 3 и пружинным элементом 4 закреплены в диаметрально противоположных сторонах токопередающие (к электроприемнику) гибкие мцогопроволочиые провода 5, проволочки которых переплетены между собой, Для удооства монтажа и демонтажа токосъемного контакта 3 иа токонесущем троллее 2 корпус 1. имеет съемную крышку б, а боковые стенки корпуса крышки выполнены с Ч-образными вырезами 7 и 8.Корпус 1 устанавливается на держателе 9 (фиг. 1),...

Номер патента: 696942

Опубликовано: 07.10.1980

Авторы: Баранов, Низьев, Пигульский, Себрант

МПК: H01S 3/22

Метки: импульсного, объемного, разряда, создания

...коллекторами. Катушки включены встречно,параллельно, их индуктивности равны 1 между собой.Устройство работает следующим образомм.696942 Формула изобретения Составитель В, Масюковедактор Е. Месропова Техред А.Бабинец Корректор Е, Папп Тираж 844 Подписндарственного комитета СССРизобретений и открытийЖ, Раушская наб д. 4/5 аказ Яббб/72 ВНИИПИ Го по дел 113035, Москвилиал ППП "Патент ", г. Ужгород, ул. Проектна При включении импульсного источника питания происходит пробой разрядных промежутков между анодом 2 и секциями катода 3 . При этом, если токи во всех секциях равны, индуктивность цепи источник питания - секции катода определяется только индуктивностью подводящих проводов, а не величиной индуктивности катушек, поскольку последние...

Номер патента: 669999

Опубликовано: 07.10.1980

Авторы: Баранов, Бессолов, Лидейкис, Яковлев

МПК: H01L 21/208

Метки: варизонных, жидкостной, структур, эпитаксии

...на фиг. 2 - тоже, в процессе эпитаксиального наращивания полупроводниковой структуры переменной толщины; на фиг. 3система по окончании эпитаксиального наращивания полупроводниковойструктуры переменной толщины; наФиг, 4 - система перед началом эпитаксиального наращивания полупроводниковой структуры постоянной толщины; на Фиг. 5 - система по окончании эпнтаксиального наращивания полупроводниковой структуры постоянной толщины,Приняты следующие обозначения:расплав 1 рабочая камера 2, подложк3, пересыщающий расплав 4, полупроводниковая структура 5.П р и м е р . Процесс созданияполупроводниковой СаА 8 БЬ структуры, ширина запретной зоны которойизменяется по поверхности кристалла,проводят следующим образом,Графитовую кассету...

Номер патента: 767928

Опубликовано: 30.09.1980

Автор: Баранов

МПК: H02P 7/42

Метки: асинхронного, вращения, момента, скорости, электродвигателя

...зависимостнвходам которого через схемы И 17 и 18от управляющего кода 22.,"подключены "выходы реверсивного счетчи Дискретность зависимости частоты 1 зака. 19 преобразователя код-временный висит от величины управляющего кода 22,интервал, Выход счетчнка-модулятора 16 "т, е. ойа зависит от количества разрядов .,подключен к одному"входугриггера-моду- в счетчике 19.:лятора 20, другие"-входы "которбго"под- Эта зависимость выбйрается таким обключеиы к схемам . И 17 и 18 соответствен- разом, чтобы момент при изменении ско-.но,а выход триггера-модуляторасвязан ф ростивращения электродвйгателя сохраСодним из вхбдов модулятора 6 уйравляю- нялся неизменным, то есть подбирается от-щего сигнала, другой вход которо 1 о под- ношение Цу/з -- сопз...

Номер патента: 767835

Опубликовано: 30.09.1980

Авторы: Баранов, Герасимов, Кармазинский, Савостьянов

МПК: G11C 7/10

Метки: выходных, запоминающего, кмдп-транзисторах, сигналов, устройства, формирователь

...выполнятьэлемент согласования на МДП-транзисторе р-тииа и МДП-транзисторе п-типа, затворы которых соединены с первым и вторым входами, стоки - с выходами, исток МДП- транзистора р-типа подключен к шине питания, а исток МДП-транзистора п-типа к шине нулевого потенциала.На чертеже приведена электрическаясхема формирователя, который содержитэлемент 1 согласования, выполненный наМДП-транзисторах п-типа 2 и и-типа 3,шине 4 питания и шине 5 нулевого потенциала, элемент 6 И-НЕ, элемент 7 ИЛИ-НЕ,первый 8 и второй 9 инверторы, первый 10и второй 11 информационные входы, управляющий вход 12 и выход 13,Информационные входы 10, 11 подключаются к первой и второй разрядным шинамзапоминающего устройства,Г ыходной каскад работает в режимах"запрета...

Номер патента: 767387

Опубликовано: 30.09.1980

Авторы: Баранов, Зюзина, Старостин

МПК: F02P 5/04

Метки: внутреннего, генератор, двигателя, переменного, сгорания

...9, магнитно связанным с крьпакой б. Стержень 7 датчика через колпачок 9 магнитно связан с крышкой б генератораи ймеет возможность осевого перемещения для регулировки рабочего воз-душногО зазора между торцом 10 стерж-. ня 7 и-ротором датчика, выполненного в виде Ферромагнитного диска 11. Диск11 снабжен-магнитным полюсом 12, образованным двумя прорезями 13 и 14(фиг. 1,3,7). Диск 11 неподвижно укреплен на роторе 1 генератора и магнйтйо"связан с одним иэ полюсов ротора 1 через ферромагнитную деталь 15.Для обеспеченйя автоматическбгоступенчатого регулирования углаопереженйя зажигания по частоте .вращения Ферромагнитный диск 11снабжен неравновеликими прорезями:16 и 17 (Фиг. 7). Количество прорезей в диске 11 соответствует...

Номер патента: 767310

Опубликовано: 30.09.1980

Авторы: Баранов, Дружинин, Козлов, Колейчук, Селиванов

МПК: E04B 7/08

Метки: конструкции, пространственный, структурной, элемент

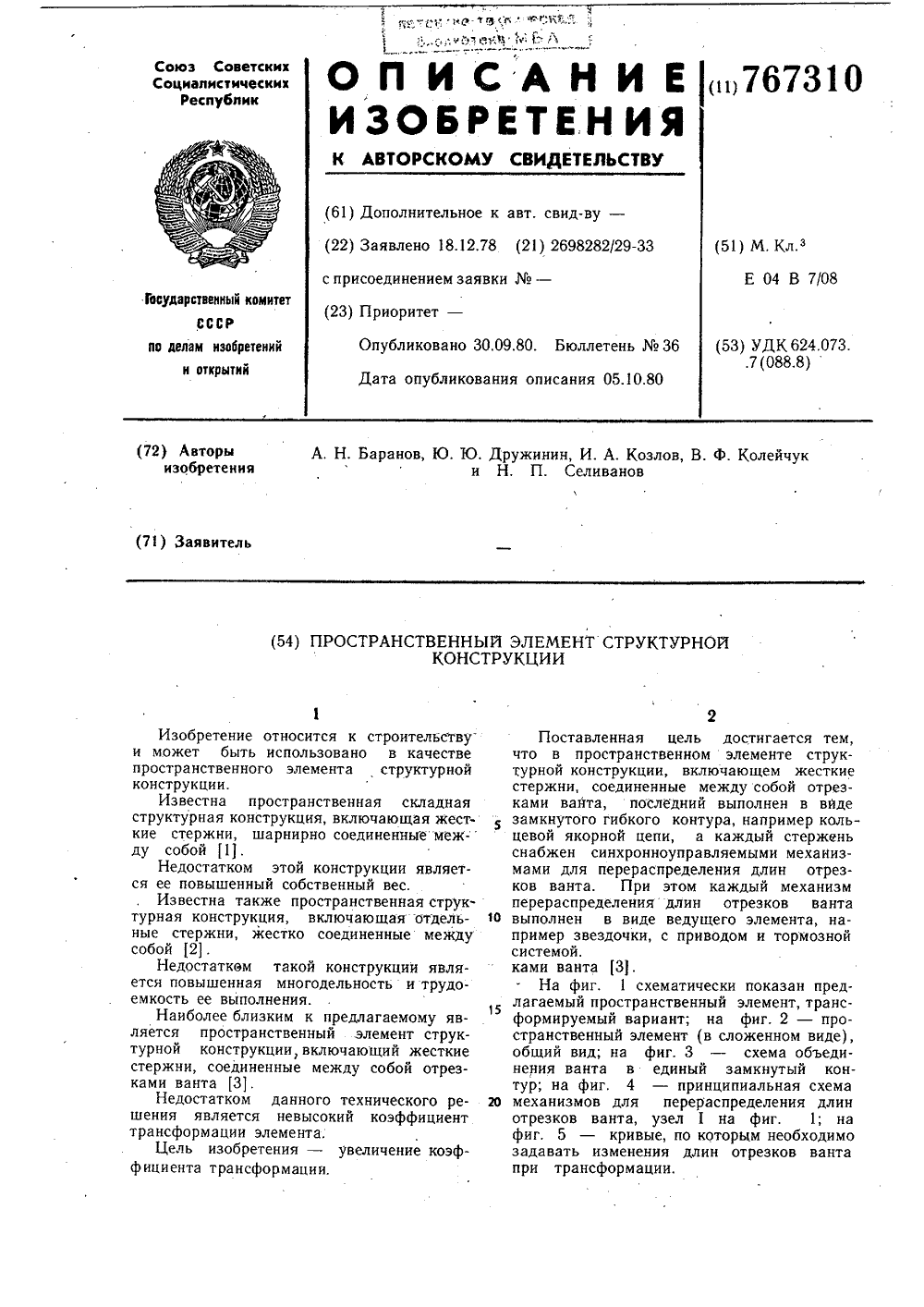

...узел 1 на фиг. 1; нафиг. 5 - кривые, по которым необходимозадавать изменения длин отрезков вантапри трансформации,Пространственный элемент структурной конструкции, образован тремя полыми стержнями 1 и отрезками 2 - 13, замкнутого контура вант. Отрезками 2 - 4 образован- верхний пояс, отрезками 5 - 7 - нижний пояс, отрезками 8 - 10 - вертикальные связи, а отрезки 11 - 13 пропущены через полости стержней 1. На стержне усгановлены механизмы 14 перераспределения, которые выполнены из ведущей звездочки 15, редукторов 16 и тормозной системы внутри редуктора (на черте- о жах условно не показана). Замкнутый контур, образованный вантами, пропущен через систему прижимных роликов 17.При трансформации, в соответствии с законом, представленным...

Номер патента: 767240

Опубликовано: 30.09.1980

Авторы: Баранов, Сафонов, Сироткин, Таракановский, Шичалин, Эфрос

МПК: C25D 17/18

Метки: гальванических, нанесения, покрытий

...большей высоты будут препятствовать продвижению деталей по стенкам в направлении снизу вверх,Выступы могут бить выполнены, например, в вйде скоб из проволоки тогоже диаметра, что и сетка, либо в виде пластин, либо любым другим способом.Рассекатель 4 служит для разбрасывания "веером" деталей, поступающихиз транспортирующей трубы 7, и крепления контактной сетки 15 к доннойчасти рабочей камеры 3. Рассекатель4 выполнен в виде конуса с расположенным,в центре основания резьбовымотверстием, причем направление резьбы выбрано противополо)хным направлению вращения рабочей камеры 3. Рассекатель 4 снабжен так 1 хе сквознйм отверстием для прохождения электролита,что обеспечивает циркуляцию раствора.Наиболее эффективное...

Номер патента: 767227

Опубликовано: 30.09.1980

Авторы: Аганин, Баранов, Кудрявцев, Кузнецов, Прохоров, Романов, Шебатинов

МПК: C22C 37/10

Метки: чугун

...- снижение объемаусадочных раковин, отбела и остаточных напряжений в отливках.Для достижения поставленной целипредложен чугун, содержащий углерод,кремний, марганец, хром, медь, никеЛь, кальций,магния, редкоземельные металлы, алюминий и железо, который отличается от известного чугуна тем, что он содержит компонентыпри следующем соотношении, вес.%Углерод 3,25-4,0Кремний 1,9-2,9Марганец 0,1-1,0Хром 0,05-0,3Формула изобрете МедьНикельКальцийМагнийРедкоземметаллыАлюминийЖелезо льны,001-0,1 0,03-0,1 стальное Источники и нятые во внимани 1. Авторское сви 49103, кл. С 22 2. Авторское сви 50453, кл. С 22 40п формации,при экспертизе етельство СССР 37/00, 1973. етельство СССР 37/10, 1975.5 ф Составитель А. Соловейедактор А. СоловьеваТехред...

Номер патента: 766990

Опубликовано: 30.09.1980

Авторы: Баранов, Павлушкин, Ратников

МПК: B65G 57/18

Метки: накопления, формы, цилиндрической

...барабан 2 посредством привода 6 установлен в исходное положение, при котором гибкий разделитель 8 намотан на барабан 2, а незакрепленный конец его фиксиру. ется в исходном положении фиксатором 10.766990 Поступаюшее на загрузку первое цилиндри. ческое изделие свободно скатывается и уклады вается в нижней части кармана 1, Поскольку поверхность кармана футерована эластичным материалом, то шум при паденпи первого изделия исключается.После укладки первого изделия включается привод 6, и барабан 2 посредством муфты 5о и вала 3 поворачивается на угол 30 со ско. ростью, достаточной для того чтобы гибкий разделитель 8, выйдя из контакта с фиксатором 10, накрыл собой изделие, находяшееся . в кармане. Командоаппарат 7 фиксирует поло,жение...

Номер патента: 766566

Опубликовано: 30.09.1980

Авторы: Баранов, Василенко, Воронин, Кольцова, Лось, Михайлов, Мутина, Сафонова

МПК: A23G 9/04

Метки: мороженого, производства

...свекловичныйПюре иэ сыройсвеклы или морковиЛимонная кислотаВанилинВода 65-69 16-18 6-8 1-20,005-0,010,015"0,017Остальное. Рецептура сливочного мороженогоиспользованием пюре из свеклы или морморкови,Ъ:766566 12-14 1 О 8-10 20 Формула изобретения ВНИИПИ Заказ 6933/1 Тираж 569 Подписное Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Рецептура мороженого пломбир с использованием пюре иэ свеклы или моркови,В:Молоко коровьецельное 61-62Масло коровье несоленоеМолоко цельное сгущеное с сахаром 4-5Молоко коровье сухое цельное 3-4Молоко коровьесухое обезжиренное 1-2Сахар свекловичныйПюре из сыройсвеклы или моркови 1-2Лимонная кислота 0,005-0,01Ванилин 0,015-0,017Вода Остальное.П .р и м е р 1. Для производства 100 кг, сливочного мороженого в...

Номер патента: 765946

Опубликовано: 23.09.1980

Автор: Баранов

МПК: H02K 29/04

Метки: вентильный, электродвигатель

...ше числа Т-образных отверстий, На фиг. 3 пред.тельность импульсов 17 подается, например, на ставлена четырехполюсная конструкция электро.35базу транзистора 15, а последовательность 18 - двигателя с двумя Т образными отверстиями.на базу транзистора 16. Аналогично управляют- Секачи обмотки якоря в этом случае выполненыся транзисторы остальных секций. Позицией 19 сшагом,равнымчетвертиокружности,Протекаобозначены напряжение одной из выходных об- ющиепообмоткамякорятокисоздаютпеременмоток датчика углового положения ротора, на ные магнитные потоки, которые в каждый моментпример, трансформаторного типа. Число таких времениимеютодинаковое направлениевпредевыходных обмоток датчика равно числу секций лах каждого полюсного деления и...

Номер патента: 765423

Опубликовано: 23.09.1980

Авторы: Баранов, Дудочкин, Орлов, Романов

МПК: D03D 49/70

Метки: нити, отрезания, станке, ткацком, уточной

...1 ролику 3. В опоре 1 со стороны, обращенной к ролику, выполнена цилиндрическая выемка 4 с радиусом кривизны, равным радиусу ролика 3. На стороне опоры 1, обращенной к опушке ткани 5, закреплены разделительные пластины б для нитей основы 7 и нож 8, установленный между ними с зазором относительно них. При этом боковые кромки 9 пластин б и лезвие 10 ножа 8 образуют между собой острый угол, составляющий от 15 до 30Кроме того, предусмотрена регулировка указаных углов и положения точки "а" пересечения лезвия 10 ножа 8 и боковых кромок 9 разделительных пластин б, для чего в разделительных пластинах б выполнены пазы 11, а крепление пластин 6 и опоре 1 осуществляется посрецством регулировочных винтов 12. Такая регулировка необходима при...

Номер патента: 764632

Опубликовано: 23.09.1980

Авторы: Баранов, Зорин

МПК: A22C 17/00

Метки: куски, мясопродуктов, резки

...эксцентриком, на котором имеетсякопир 6,Круговое движение колеса 5 посред-ством тяги 7, соединенной со стойкой 8 и укрепленной на опоре 9,преобразуется в возвратно-поступа- .тельное движение стоек 8, между которыми закреплен пластинчатый нож 10и режущие элементы 11 к 12.Приемный стол 13 имеет наклонв сторону действия ножей и заканчивается режущим рабочим органом14, непосредственно к которому примыкает дополнительный режущий элемент 15, который может поворачиваться на угол 45 э эа счет того, чтокопкр 6 отклоняет подвески 16 и подпружиненные рычаги 17, связанные сэтими подвесками, при этом кривая копира 6 соответствует вйдержке во времени раскрытого дополнительного режущего:элемейта 15.;В машине име ется ограничитель 18 толщины нарезки...

Номер патента: 764054

Опубликовано: 15.09.1980

Автор: Баранов

МПК: H02K 41/06

Метки: волновой, электродвигатель

...два зубца, в зазоре между которыми находится соответствующая токопроводящая пластина, и два других зубца, охватывающих диаметрально расположенную пластину. Все секции выполняются одинаково и включаются в схему вентильного коммутатора (на чертеже не показан). В случае выполнения статора электродвигателя с удвоенным числом зубцов (фиг, 4) в состав секции входит восемь катушек, расположенных на зубцах, охватывающих каждую из двух диаметрально расположенных пластин, На фиг. 2 и 4 пунктиром показаны пути замыкания магнитных потоков Ф и Ф, созданных соответственно токами секций обмотки статора 3 и обмотки возбуждения 7. Направления этих потоков показаны (внутри кружков) также на фиг. 3, где пунктиром изображен ток в короткозамкнутом...

Номер патента: 763683

Опубликовано: 15.09.1980

Автор: Баранов

МПК: G01C 5/04

Метки: гидродинамического, нивелира, системы

...выполненыв виде металлической трубы, установленнойпо наклонной спирали, начало которой соединено с нижней частью измерительного сосуда,конец - с верхней его частью, а электроды закреплены в трубе с заданным шагом,причем рабочий копакт электродов совмещенс геометрической осью трубы.На фиг, 1 и 2 представлены пршивпиальные схемы устройства системы гидродинамического нивелира,Устройство содержит 1 - подъемный механизм (двигатель и кодовый диск с датчикомсчета); 2 -измерительный напорный сосудс токопроводящей жидкостью (снабжен верхним и нижним штуцерами для подсоединениягибких шлангов); 3 - металлическая труба,4 - электродные винты; 5 - электрокабельэлектродов; 6 - иэме 1:чтельный (регистрирующий)блок; 7 - контрольные электрокабели. На...

Номер патента: 763543

Опубликовано: 15.09.1980

Авторы: Аронов, Баранов, Косогов, Порошин, Расс, Росин, Симонов, Смотрицкий, Тюзнева, Чентемиров

МПК: E04B 1/343

Метки: укрытие

...фиг. 2 - вид на несущую секцию с внутренней стороны; на фиг. 3 - вид на ограждающую секцию с внутренней стороны; на фнг. 4 - стык меж. ду ограждающей и несущей секциями; на фиг, 5 - карнизный узел несущей секции.Укрытие выполнено из несущих 1 и ограждающих 2 секций. Каждая несущая секция 1 представляет собой два соединенных между собой комплексных блока, содержащих элементы каркаса в виде полурам 3, имеющих монтажные шарниры 4, клиновые соединительные элементы 5, шиты 6 ограждающей обшивки. Щиты 6 состоят иэ кро. вельной 7 и стеновой 8 частей и имеют полый амортизатор 9 между ними. Несущие секцииустановлечы с интервалом 3 м на фундаментных направляющих 10, В каждом интервале между секциями смонтирована ограждающая секция 2. Ограждающие...

Номер патента: 763082

Опубликовано: 15.09.1980

Авторы: Анциферова, Баранов, Бершадская, Калабин, Калошин, Конов, Подустов, Степанов, Сурнин

МПК: B25J 11/00

Метки: манипулятор, модульного, типа

...между собой в различных, послеаовательностях иоснащаться захватными устройствами.. При этом унифицированный стыковочныйоэлемент 8 одного модуля стыкуется состыковочным элементом 16 другогомодуля, а захватное устройство 7 стыкуется с элеменгом стыковки 6 одной из рук. Соединения модулей в раз 5личных последовательностях и количествах позволяют получить различныекомпоновки манипуляторов модульноготипа. На фиг. 6-9 показаны примерыкомпоновки манипуляторов из трех и20четырех модулей, работающих в различных системах координат.Последовательное соединение мопуля 24 прямолинейного вертикального25 ,, перемещения, двух модулей 25 прямолинейного горизонтального перемещенияи однокоораинатного модуля 11 рукипозволяет получить манипулятор с четырьмя...

Номер патента: 758525

Опубликовано: 23.08.1980

Авторы: Баранов, Кочергин, Кульбицкий

МПК: H03K 23/02

Метки: кольцевой, счетчик

...4, прямой и инверсный выходы каждого 1-ого КЯ-триггера 1= соединены с первыми входами соответственно 2.1-1-ого и 21-ого элементов И-НЕ 2=21-1 и 2=21, выходы которых соединены соответственно с К- и 5-входами следующего КЯ- триггера, а К- и 5-входы первого К 5-триггера 1=1 соединены с выходами соответственно 2 п-ого и 2 п-ого элементов И-НЕ 2=2 п и 2=2 п, выход первого элемента И-ИЛИ 3 соединен с вторыми входами тех элементов И-НЕ, первые входы которых соединены с выходами всех нечетных К 8-триггеров, кроме последнего К-триггера 1=п выход второго элемента И-ИЛИ 4 соединен с вторыми входами тех элементов И-НЕ, первые входы которых соединены с выходами четных КЯ-триггеров, первые входы первых групп входов по И первого и второго элементов...

Номер патента: 758416

Опубликовано: 23.08.1980

Авторы: Баранов, Шерстняков

МПК: H02K 29/04

Метки: вентильный, электродвигатель

...в обмотке 9, другая - на тиристоры 3, 14, регулирующие ток в обмотке 10. Лналогичнг управляются тиристоры остальных секций.Для каждой из лвух Обмоток, составл 5 юпих данную секцию, совпадение во времени положительной полуволны напряжения питания и импульса на управляющем электроле обеспечивается лишь лля одного из двух тиристоров, относящихся к данной обмотке. Поэтому в каждой обмотке протекает выпрямленный пульсируюций ток. Так как им. пульсы управления двумя обмотками каждой секции сдвинуты во времени на половину периода напряжения питания, то соответственно сдвинуты во времени и импульсы тока в этих обмотках. Поэтому суммарная намагничивающая сила кажлои секции якоря получается такой же, как если бы Она создавалась одной обмоткой,...

Номер патента: 754029

Опубликовано: 07.08.1980

Авторы: Баранов, Бондаренко, Еремеев, Кирста, Птенцов

МПК: E04G 21/12

Метки: арматуры, натяжения

...цепи узла управления). После срабатывания концевого выключателя узел управления вырабатывает сигналы, по которым рабочая головка 7 гайковерта, перемещаясь вниз и одновременно вращаясь, надевается на фиксирующую удлинение арматуры анкерную гайку, имеющую тот же размер под ключ, что и захват 4 штока 3. Для этого включаются электромагниты 19, 21, 23, 26 и 27. При включении электромагнитов 26 и 27 золотники 24 и 25 подключают к гидросхеме клапаны- ограничители 28 и 29. Клапан 28 настроен на давление большее давления настройки клапана 29 и меньшее давления настройки клапана 31. При этом ограничение момента, развиваемого гидромотором 14, наступает нри достижении подводимого к нему давления до уровня настройки клапана 29, а ограничение...

Номер патента: 754022

Опубликовано: 07.08.1980

Авторы: Баранов, Кузнецов, Моргуновский, Попов

МПК: E04G 3/10

Метки: люлька

...по фронтону здания посредством каретки 1, при этом рабочая площадка 2 занимает крайнее верхнее положение.В период работы люльки включают в действие тяговые лебедки 6, в результате 35 ЯО Яэ беля подпружинены и шарнирно закреплены на рабочей площадке, а рычаги управления натяжением канатов смонтированы на несущей грузы оси, через блоки которой пропущены канаты, при этом опора выполнена в виде каретки установленной в направляющих.На фиг. 1 изображена предлагаемая люлька; на фиг. 2 - люлька, вид сбоку (вид А).Люлька содержит подвижную опору в виде каретки 1, к которой подвешена рабо чая площадка 2. Каретка 1 имеет возможность перемещения по фронтону здания 3 посредством ходовых колес 4, установленных в направляющих 5.На рабочей...

Номер патента: 753789

Опубликовано: 07.08.1980

Авторы: Баранов, Вахрушев, Иванов, Лифсон, Подольский, Прутковский, Скрипец, Трофимов, Шляпинтох

МПК: C01B 25/28

Метки: диамонийфосфата, кристаллического, процессом

...растнор, блоков 2(с3, 4 измерения температуры, плотности и концентрации моноаммонтийфосфата со- ОтВЕтетНЕННО, арнф 1 ЛЕтИЧЕСКИХ Ут;т - ройстн 5 и б для определения концентрации воды и диаммонийфосфата,. (блоков сра.ннения 7 текуцего и зж.;,днного значения концентрации соответствующего компонента, фазочунстнительных усилителей небаланса 8, блоков запретов 9, 10, размещенных между усилителями и соответствующими исполнительными тлеханизмами 11, 12, "3,Процесс управления осущест 1 ляется следующим образол. В реактор 1 НЕПРЕРЫВНО ПОДаЮт ОРтОфОС(РОРНУЮ КИС- лоту, воду и маточныи раствор, Измеряют температуру и плотность раствора в реакторе (блоки 2 и 3 соотнетственно). Одновременно определяетсяконцентрация моноаммонийфосфата С, в брке 4...

Номер патента: 753716

Опубликовано: 07.08.1980

Авторы: Баранов, Бескоровайный, Корнеев

МПК: B65B 13/22

Метки: натяжения, обвязочного, подачи

...2 до появления радиального давления между роликами 1 и 2 2 Опо линии чх центров.В статическом положении устройства момент распорного усилителя М наплече, равном эксцентриситету еуравновешивается моментом Р усилия 25пружины 8 на плече Г его приложенияк эксцентрику 4.С включением на подачу привода 7лента 9 протяжными роликали выбирает -ся иэ раэматывателя и подается в обВодную проводку. При этом величинамомента на роликах, развиваемого двигателем привода определяется величиной сопротивления ленты и настройкой прижимной пружины.,35В случае возрастания сопротивленияпри подаче ленты в проводку появляется дополнительный неуравновешенныймомент этой силы Ц, на плече г радиуса ролика, приложенный к эксцентрику 4 в ту же сторону, что и момент 4...

Номер патента: 752790

Опубликовано: 30.07.1980

Авторы: Баранов, Козырин, Мехед

МПК: H03K 13/02

Метки: датчик, кода, многошкальный, цифрового

...с выходом соответствующего преобразователя аналог - 2 Окод грубой шкалы и входом коммутатора, управляющий вход которогочерез пороговое устройство соединенс выходом вычитающего устройства.На чертеже представлена блок-схемадвухшкального датчика цифрового кода.Устрой ст во содержит пре образ ователь 1 аналог - код канала грубойшкалы, коммутатор 2, вычитающее устройство 3, буферный регистр 4, выходной регистр 5, пороговое устройство б, преобразователь 7 аналог -код канала точной шкалы,Устройство состоит из преобразователя 1 аналог - код канала грубойшкалы, выход которого соединен совходом коммутатора 2 и первым входомвычитающего устройства 3, Выход коммутатора 2 со входом буферного регистра 4, выход которого подключен ко 40входу...

Номер патента: 752750

Опубликовано: 30.07.1980

Авторы: Баранов, Кирсанов, Кочергин

МПК: H02P 13/18

Метки: инвертором, мостовым, трехфазным

...выходные шины 0" - "5"распределителя 10 и выходные шины С, 35 С блока 9 поступают на вход логическогоблока 11 формирования сигналою управления ключевыми Е, - Й мостового усилителя 12.Логический блох 11 формирует сигна лы управления по следующему законуОСЧЧпЧ ,Яй =4" СУ 5 Ч" О "ЧцЪ" С й:(2)45 К "-2 Су Зф Ч "д" Ч 5 СК =В (3)1 р1 а 5Рассмотрим работу схемы устройстваслучае, когда делители 1, 7 по сигналу на шине "Реверс работают в режиме 50суммирования поступающих на их входыимпульсов и установлены в нулевое .исходное состояние.Сигналы высокой частоты 4 поступаютв делитель 1 и вызывают появление на его цифровом выходе А постоянно увеличивающихся цифровых сигналов. Дели,тель 3 всегда работает в режиме вычи6На фиг. 3...

Номер патента: 752664

Опубликовано: 30.07.1980

Авторы: Баранов, Глибицкий, Мезенина, Семенов, Соколов, Сухман, Юрьев

МПК: H02M 3/335

...эмиттерами транзисторов 4 - 7 и катодами вспомогательных диодов 21 - 24 и имеют общие точки, которые через предохранители 25, 26 подключены к источнику 8 напряжения постоянного тока. Аноды разделительных диодов 21 - 24 попарно объединены и подключены к соединенным вместе катодам разделительных диодов 27 - 30 соответственно, Аноды диодов 27, 29 подключены к входу выпрямителя 31, а аноды диодов 28, 30 - к входу выпрямителя 32, выходы которых соединены параллельно и питают нагрузку 33 постоянным током. Одновременно разделительные диоды 27 - 30 подключены к первичным полуобмоткам 34 - 37 трансформаторов 38, 39 соответственно, От вторичных обмоток 40, 41 трансформаторов 38, 39 осуществляется питание нагрузок 42, 43 переменным током. Общие...

Номер патента: 752589

Опубликовано: 30.07.1980

Авторы: Баранов, Голубев, Крылов, Липунцов, Чудин

МПК: H02G 7/20

Метки: воздушных, линий, подвески, проводов, расщепленной, фазы, электропередачи

...содержащем горизонтальный изолирующий элемент, наклонныйизолирующий элемент, имеющие на концах шарниры для закрепления к опоре,причем ось шарниров расположена подуглом к вертикали, а также коромыслос кронштейнами по числу проводов рас 30щепленной фазы, на которых шарнирноустановлены лодочкидля крепления проводов расцепленной Фазы, коромысловыполнено в виде стержня-оси, расположенного параллельно оси шарнировизолирующих элементов, на которомшарнирно закреплены рычаги, один изкоторых соединен через шарниры с горизонтальным изолирующим элементоми наклонным изолирующим элементом, 40а на других установлены кронштейныс лодочками.На фиг. 1 дано схематическое изображение устройства, на фиг. 2 - видсбоку; на фиг;3 вид сверху....
