Номер патента: 804673

Опубликовано: 15.02.1981

Авторы: Аленкина, Баранов, Барштейн, Васильев, Емельянова, Кирилович, Куценко, Максименко, Мойса, Ромм, Сторожинская

МПК: C08K 5/12, C08L 27/06

Метки: композиция, полимерная

...наполнителя гидрофобного мела 50; силнката свинца 2,92; двухосновного стеарата свинца 0,45, стеариновой кислоты 0,76, двуокиси титана 1,49, красителя крон оранжевый 0,75, подвергают обработке в условиях, описанных в приме" ре 1. Результаты испытания пластикатаприведены в табл. 1.804673 ПримерыГ Г Таблица 1 Показатели 7 известный Показатель текучестирасплава по ГОСТ11645"73 (180 фС, 10 кг/10 мин 4 5., 5 б,на машине типакм Истирани "МИВОВ",67,4 30,0,4 30,2 2 ю 4 30 е Восстанавливаемостьпо прибору ПВЪ 0 28 фб 8 к 1, 30 9 312 . 13 юб Полная деформация1 мину мм Оф 13 015 Ою 14 16 0,13 0 Остаточная деформацнза .1 мин, мм 10 0,10 О,О 018 Оф 08 0 0,09 б 2,04 48 32 2 г 2 10 2,-55 55 -55 ермостабильность приальцеванин, мин 60 цветоустойчиОстаточн...

Номер патента: 804348

Опубликовано: 15.02.1981

Авторы: Баранов, Мурзинов

МПК: B23Q 3/00

Метки: автоматических, линий, спутник

...прижимной рамкой38, На позиции установки деталей оператор последовательно укладывает собираемые детали в пазы приливов 14, 15 основания 13, а затем укладывает клеевую пленку 17 и Фрикционную накладку 18, после чего опускает рамку 38 и закрывает ее на замок 32. Затем подается сжатый воздух иэ магистрали с помощью шланга с быстро- съемной насадкой через тарельчатый клапан 40 в камеру 33, При этом насадка поджимает золотник 41 и воздух из магистрали поступает в камеру 33,Воздух,заполнив камеру, воздействуетна диафрагму 39, которая прижимаетсобираемые д 1 етали с усилием4,5-6 кг/смПосле окончания заполнения камеры воздухом оператор снимает шланг со штуцера тарельчатого клапана 40, а подпружиненный золотник 41 запирает тарельчатый клапан 40...

Номер патента: 804241

Опубликовано: 15.02.1981

Авторы: Баранов, Безенкин, Романов

МПК: B23C 5/26

Метки: деталях, крепежных, шлицевна

...внутренней поверхности снабжена радиальными выступами 7. В полости 6 свободно размещено тело качения 8. Сама же полость 6 закрыта крышкой 9. На чертеже устройство показано установленным в шпинделе 10 горизонтально-фр"зерного станка (не показан) при обработке . шлицевого паза на винте 11, закрепленном в цанге 12. Количество выступовравно юли превосходит число зубьев на фрезе 4. Выступы 7 можно изготовить на поверхности тела качения 8, выполнив соответствующую внутреннюю поверхность круговой полости 6 ровной без выступов.Устройство работает следующим образом.При вращении оправки 1 фрезу 4 подают в направлении обрабатываемого винта 11. При этом тело качения 8 начинает ка.г ставнтель И. Похред А. Бойкасраж 1159 соваКорректор О....

Номер патента: 803034

Опубликовано: 07.02.1981

Авторы: Баранов, Бельский

МПК: H01F 41/04

Метки: катушек, намотки, оправка, электричес-ких

...на оси 1 посредствомпальца 4 с отверстием для ввода в него оправки. Палец 4 в отверстии ступенчатого диска зафиксирован посредством подпружиненного витка упругого элемента 5, при этом между диаираж 795 Подписное тент", г.Ужгород, ул.Проектная метрально протквоположн ой частью виткано. поверх- упругого элемента и наружной ностью меньшей ступени диска 3 об ар , который меньше диа- оьраметра д наматываемого прово, б . а 8. В арабочем положении оправкилухого отверсмеаиду пальцем 4 и дном глухог тия диска 3 образуется зазо снятии оправки с оси 1зор, а припалец 4 утапливается упругим элементом 5 и мет альн. р но противоположная часть витка упругого элемента 5 отходит от наружной поверхности меньшей ступени диска 3, образуя зазор,...

Номер патента: 802673

Опубликовано: 07.02.1981

Авторы: Баранов, Брагин, Маханьков, Морозов

МПК: F16C 17/08

Метки: газодинамический, упорныйподшипник

...с радиальными гофрами 4, несущая плата 5 с упругими лепестками 6 и упругий диск 7 с гофрами 8, расположенными по концентрическим окружностям. При этом высота и гофров 8 уменьшается от периферии к центру подшипника, а профиль их выполнен по дуге 9. В момент пуска имеет место механический контакт лепестков б с пятой 2 (сухое трение). С увеличением скорости вращения между лепестками б и пятой 2 возникает газовый слой, давление в котором увеличивается (пропорционально линейной скорости) от центра к периферии, В то же время лепестки 6 приобретают нозможность самоустанонки при осевой деформации обеспечения опТимального профиля за счет податливости гофрон 8 упругого диска 9, Так как гофры 3 имеют переменную по радиусу жесткость, происходит...

Номер патента: 802498

Опубликовано: 07.02.1981

Авторы: Баранов, Гайдуков, Зайцев, Лаптев, Мартьянов, Попов, Рябов

МПК: E21B 7/04

Метки: буренияскважин, направленного

...устанавливаются соответственно горизонтальные оси 11 установки фонаря 14 и ограничители 18 его поворота в вертикальной плоскости, а шайба 19 с профильными поверхностями 20 принимает форму двух жестко соединенных между собой колец.Работает устройство следующим образом.Разрушение горной массы в забое скважины осуществляется резцами 2 коронок 1 и шарошками 7 резцедержателей 6 при передаче им крутящего момента и напорных усилий вращающимися буровыми ставами 4. При разрушении однородной горной массы резцедержателн 6 с шарошками 7, осями 21 и роликами 22 вращаются симметрично осям бурения.Описанные из центров буровых ставов вокруг роликов 16 окружности имеют диаметры, большие диаметров скважин, поэтому ро-. лики 16 равномерно врезаются в...

Номер патента: 802468

Опубликовано: 07.02.1981

Авторы: Баранов, Богачева, Давигора, Дубиков, Поединцев, Шашко

МПК: B08B 9/032, E03F 9/00

Метки: водоводов, обрастаний, химикобиологических

...1 О атм. При частоте пульсаций 1 = 0,2 Гц давление в водопроводе в конце каждого импульса будет снижаться от 10 атм до 0,002 атм давления насыщенных паров.Пример:Проводилась экспериментальная проверка предлагаемого способа, яюИспытаниям подвергались семь отрезков трубы длиной 0,33 м и диаметром 28 мм,Железомг/л Келе- зобактерни, клет/ /мл Водоросли/мл Время отборапроб, мин Простейщие, кз/листр 0 0 0 0,21 3256 Исходная вода Осадок до промывки 0 700 44 много 147 Осадок послепромывки 0 0 600 0 24 0,25 0,19 0,16 48 0 97456842595822732 0 10 0 0 0 30 0 0 0 60 0,16 0 0 0 я Визуальные наблюдения показали, чтопри промывке труб очень мутная промывочная вода льется в течение 3 - 4 мин, а потом течет чистая. Из таблицы видно, что при промывке труб...

Номер патента: 801945

Опубликовано: 07.02.1981

Авторы: Агасьянц, Баранов, Дризин, Малявкин

МПК: B21H 1/06

Метки: кольцевыхдеталей, поверхностью, профилированнойнаружной

...по впадинам зубчатого колеса 154,5 мм, ширина заготовки равна ширине готовой детали 60 мм, авнутренний диаметр заготовки вычисляется по следующей зависимости13 р 1 р 2 уХЬн.Заг = хоть над срприменяются большими, при раскаткедеталей шириной более 60 мм - меньшими.На фиг. 1 изображена схема начала раскатки; на фиг. 2 - крайнее левое положение валка при его колебании; на фиг. 3 - крайнее правое положение валка.Заготовку 1 устанавливают в матрицу 2 и подводят к ней раскатной валок3. Валок вдавливают в заготовку, приэтом ось валка параллельна оси заготовки (фиг. 1). Вращение валка и за,готовке передается за счет вращенияматрицы, После этого включают колебания раскатного валка за счет принудительного возвратно-поступательного...

Номер патента: 801934

Опубликовано: 07.02.1981

Авторы: Баранов, Гамеров, Шумилов

МПК: B21D 5/06

Метки: клети, привод, рабочей

...нем же свободно помещено червячное колесо 14,фиксируемое шайбой 15, Между валками 3 и 4 находится пружина 16, Для соединения деталей конструкции служат конические штифты 17, 18, шпонка 19 и винт 20. На станине 21 установлен сменный профилегибочный блок 22.Червяк 9 закреплен на оси 23.Привод работает следующим образом.Водило )О постоянно соединено с валом 12 шестеренной клети 13, После установки сменного блока 22,на станину 21 для подключения вала 7 рабочей клети 8 сменного блока 22 к выходному валу )2 шестеренной клети 13 необходимо совмещать элементы соединения (в данном случае шлицы) вала 7 и Флан - ца 6. Это делается с помощью червяка 9, вращающего колесо 14, которое поворачивает шпиндель, При этом элементы соединения Фланца б и...

Номер патента: 801843

Опубликовано: 07.02.1981

Авторы: Баранов, Миккола

МПК: A63B 11/02

Метки: гантель

...содержит две симметричные относительно продольной плоскости АА части 1, каждая из которых Имеет два полых корпуса 2, соединенных между собой полой рукояткой 3, и размещенный в полости груз 4, выполненный в виде вкладышей по Форме полости каждой части гантели. Описанная гантель позволяет получить большое количество комбинаций нагрузок при минимуме элементов. Так, если вес вкладыша 2 кг, а наружной части 3 кг, то при различных сочетаниях составных элементов гантели можно получить следующие нагрузки на одну руку 2 кг при занятиях только с вкладышем 3 кг - при занятии с наружной частью;4 кг - при сочетании двух вкладышей, соединяемых между собой по плоскости АА; 5 кг - при пользовании половинной частью гантели (вкладьвв + наружная...

Номер патента: 801196

Опубликовано: 30.01.1981

Авторы: Баранов, Харитонов

МПК: H02K 31/00

Метки: генератор, ударный, униполярный

...объемы 11,сообщающйеся с газонапорной системой 49каналами 12,снабженными импульснымиклапанами 13, Объемы 11 разделеныамортизирующим устройством 14.Разряд генератора осуществляетсяследующим образом.454В объеме 11 через каналы 12 нагнетается газ до определенного избыточного давления, под действием которого катушки 5 занимают исходное положение, определяемое условием обеспечения наибольшей взаимоиндуктивнойсвязи с роторами, т.е, условием наиболее полного использования потокавозбуждения для получения генерируемой ЭДС. Затем роторы раскручиваютсяприводом до необходимой скорости холостого хода, и вращаются в противоположных направлениях, После этогоосуществляется самовозбуждение генератора в режиме динамического торможения роторов....

Номер патента: 800869

Опубликовано: 30.01.1981

Авторы: Баранов, Бражников, Кепке

МПК: G01N 31/08

Метки: coctaba, автоматическогоотбора, ванализатор, ввода, жидкости, проб

...имея связь через сое О динительную колодку 42 со штоком поршня шприца 2, перемещает его одновременно вместе с собой. В момент перемещения вниз поршня шприца из иглы выдавливается воздух, а в момент перемещения вверх в иглу всасывается проба.С этой целью давление в полостях привода 4 реверсируется несколько раз, что обеспечивает прокачкушприца. Последней операцией для отбора пробы является перемещение поршня шприца в верхнее положение до упора соединительной колодки 42 в регулятор 3 величины дозы, что и определяет объем дозы. Таким образом проба оста ется в игле шприца. Затем игла шприца выходит из ампулы. Это обеспечивается сбросом давления сжатого воздуха иэ полости Е привода 1 и подачей его в полость Д. При этом корпус б совмест- д...

Номер патента: 800786

Опубликовано: 30.01.1981

Авторы: Алехин, Баранов, Бражников, Синяговский, Скорняков

МПК: G01N 1/10

Метки: coctaba, анализатор, вводапроб, жидкости, отбора

...50 55 60 через которое в гнездо 14 входит шток 17.Устройство работает следующим образом.Пробу жидкости отбирают в калиброванный канал 8 иглы б путем опускания заостренного конца иглы б в анализируемую жидкость (перед отбором пробы муфту 11 или снимают с иглы б, открывая отверстия 9 и 10, или перемещают муфту 11 по игле б к держателю 7 до положения, когда отверстия 9 и 10 полностью открыты). После заполнения калиброванного канала 8 анализируемой жидкостью муфту 11 надвигают на участок иглы б, в котором выполнен калиброванный канал 8, и закрывают ею отверстия 9 и 10, герметизируя тем самым канал 8 дозирующей иглы б и исключая дифФузию паров жидкости из калиброванного канала 8 в атмосферу. Количество анализируемой жидкости в калиброванном...

Номер патента: 800525

Опубликовано: 30.01.1981

Авторы: Баранов, Брагин, Иванников, Луцкий, Маханьков

МПК: F25B 11/00

Метки: турбохолодильник

...вних пакетами, покрытых антифрикционным материалом лепестков 5,. заделанных креплениями 6 консольно в теловтулок 4 и уложенных внутри последнего с перекрытием нерабочего участка 7 предыдущего лепестка 5. Междунерабочим участком 7 лепестка 5 икреплением 6 дополнительно установлен упругий элемент 8 с возможностью ю 30 возвратно-поступательного перемеще800525 формула изобретения ния рабочего участка лепестка 5. Упругий элемент 8 выполнен эа одно целое с телом самого лепестка 5 в виде упругой части его нерабочего участка 7 посредством гофр 9 при спирали 10.5Турбохолодильник работает следующим образом.На режимах пуска и останова силы трения в точке контакта увлекают рабочий участок лепестка 5, выполненного с возможностью...

Номер патента: 800524

Опубликовано: 30.01.1981

Авторы: Баранов, Иванников, Кекух, Морозов

МПК: F25B 11/00

Метки: комбинированная, смазкитурбохолодильника

...разрез);на фиг. 2 - полый фитиль с распорной пружиной и заглушкой.Комбинированная система смазки турбохолодильника содержит вал 1, ус- тановленный на шарикоподшипниках 2 и 3, име(ощий разнонаправленные винтовые канавки 4 и 5, и ввернутый в промежуточную втулку 6, установлен 800524ную в корпусе 7, фитиледержатель 8,внутри которого установлена трубка 9с полым фитилем 10, формируемым распорной пружиной 11. Рабочий конецфитиля 10 в продольном направлениирассечен прорезью 12, а заборный конец фитиля заглушен пробкой 13 и помещен на дно картера 14,Смазка турбохолодильника происходит следующим образом.На начальных режимах работы турбохолодильника при низких скоростях овращения вала 1 смазка подшипников 2и 3 осуществляется посредством подачи...

Номер патента: 798997

Опубликовано: 23.01.1981

Авторы: Баранов, Герасимов, Кармазинский, Савостьянов, Старенький

МПК: G11C 8/10

Метки: дешифратор, допол-няющих, мдп-транзисторах, параллельный

...сигналы на первом и втором входах логического элемента ИЛИ-НЕ в ячейке 19 и 20, сигнал на выходе дешифратора 21.Параллельный дешифратор на дополняющих МДП-транзисторах работает следу" ющим образом.В исходном состоянии (режим невы- борки) управляющий сигнал на стробирующей шине 12 соответствует логической 1. На выходах всех адресных логических элементов 10 и первого инвертора 8 напряжения соответствуют также логической 1, в результате чего транзисторы группы 2 в каждой из логических ячеек 1 закрыты,а управляющие транзисторы 3 открыты, На первых входах всех логических элементов ИЛИ-НЕ 5 в ячейках (стоках транзисторов параллельной группы) напряжение соответствует логическому0 (выбранное состояние). Однако запрещающий сигнал логической 1 на...

Номер патента: 798902

Опубликовано: 23.01.1981

Автор: Баранов

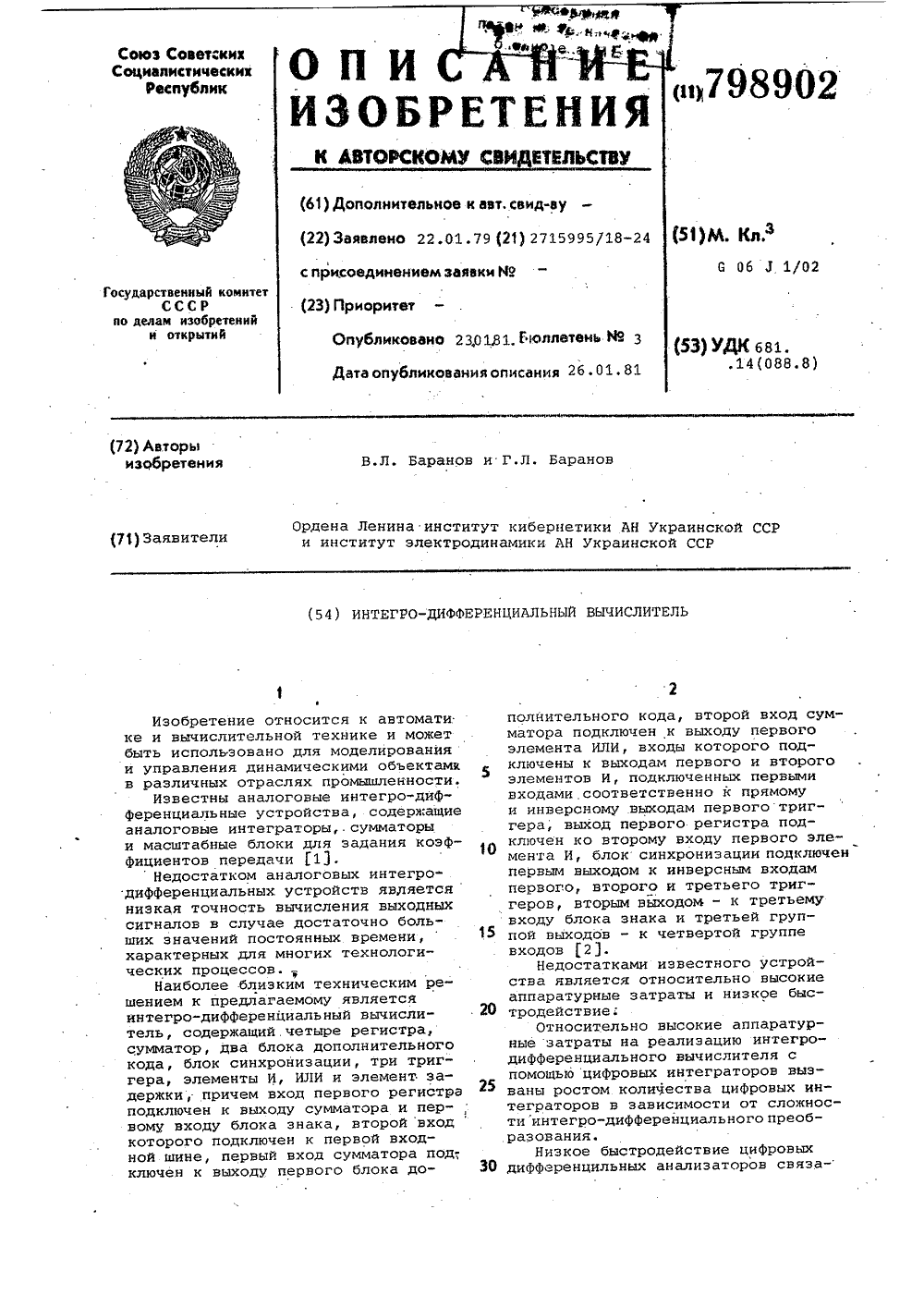

МПК: G06J 1/02

Метки: вычис-литель, интегро-дифференциальный

...которого подключается к входу регистра 3.В результате регистры 3 и 4 объединяются в один регистр общей емкостью в Зи - 1 двоичный разрядов. Причем, в момент объединения с выхода регистра 3 считывается первый разряд кода Хо, а с выхода регистра 4 - второй разряд кода У, .Первый (младший) разряд кода Хо с выхода регистра 3 поступает через элементы 21 И и,14 ИЛИ на первый вход элемента 22 И и на вход регистра 4.Если в первом разряде величины Х о записан единичный код, то элемент 22 И срабатывает и установит триггер 11 в едииничное состояние, который сигналом прямого выхода открывает элемент 19 И.В это время с выхода регистра 2 считывается последовательным способом, начиная с младших разрядов, двоичный код коэффициента В, который...

Номер патента: 798878

Опубликовано: 23.01.1981

Авторы: Баранов, Семенов, Соловьева, Шабанов

МПК: G06G 7/161

Метки: делительное

...у нг поддиапазоны таким образом, чтобы коэффициент передачи делительного устройства, пропорционального отношению коэффициентов передачи масштабных преобразователей 2.2 и 13, оставался неизменным, а диапазон изменения входного сигнала ШИМ 1 уменьшился, что позволяет снизить погрешность делительного устройства, вызванную нелинейностью ШИМНапример, делитель у изменяется в диапазоне от 0,1 до 10 В. Пороговое устройство 11 настраивается на сребатывание при у ) 1 В, а напряжение. знаменателя у делится на две поддиапазона 0,3. - 1 В и 2 - 10 В. 35 49 45 0 55 На чертеже приведена функциональнаясхема делительного устройства.Делительное устройство содержит широтно-импульсный модулятор (ШИМ) 1,источник 2 опорного напряжения, ключи 3 и 4, фильтры...

Номер патента: 798829

Опубликовано: 23.01.1981

Автор: Баранов

МПК: G06F 7/50

Метки: сложения

...элементов ИЛИ б и 7 действует нуле вой сигнал прямого выхода триггера 3,Единичный сигнал инверсного выхода триггера 3 поддерживает по первому входу элемент И 5 в открытом состоянии 65 Если в младших ра зрядах первоослагаемого записаны нулевьк. к щы, тона инверсном выходе регистра 1 считывается единичный сигнал, которыйпроходит на выход элемента ИЛИ б и далее на инверсный вход установки вединичное состояние триггера 3, Таким,образом, триггер 3 сохраняет нулевоесостояние, а младшие разряды второго слагаемого переписываются безизменения с выхода регистра 2 наего вход через элементы ИЛИ 7 и И 5,Так продолжается до первой младшей единицы в двоичном коде первогослагаемого которая вызывает появление нулевого сигнала на инверсномвыходе регистра...

Номер патента: 798725

Опубликовано: 23.01.1981

Авторы: Баранов, Казначеев, Хохлова

МПК: G05B 19/40

Метки: подачи, приводомпериодической

...его работы.Устройство (фиг.1) содержит ис-, полнительный двигатель 1 ф, соединенный с тахогенеоатооом 2, преобразо. ватель 3 напряжение-частота, формирователь 4 импульсов, (механически сопряженные ) задатчики 5 величины подачи и скорости б, накопительный элемент 7 и блок 8 управления.Устройство работает следующим образом.Величина периодической подачи устанавливается задатчиком 5, вклю" чающим в себя резисторы й -й. Одновременно с величиной подачи задатчи ком б, состоящим из резисторов В -В, производится установка скорости.При поступлении команды на отработку заданного перемещения включается двигатель 1, кинематически связанный с тахогенератором 2, и начинается движение подачи с заданной скоростью. С выхода тахогенератора 2...

Номер патента: 798254

Опубликовано: 23.01.1981

Авторы: Баранов, Кранцфельд, Лернер

МПК: E04B 1/36

Метки: опора, упруго-скользящая

...размера и любой геометрической формы, например в виде цилиндра, усеченного конуса, параллелепипеда, пирамиды, и из любого материала, например чугуна стали, железобетона, или из сочетания указанных материалов. Оболочку 6 выполняют из любого эластичного материала, например технической резины, искусственных каучуков. ОБработку поверхностей 7 и 8, в случае необходимости повышения коэффициента трения, выполняют любым известным способом - насечкой, электросваркой, покрытиями из фрикционных материалов.На динамические воздействия опора работает следующим бразом.При действии горизонтальной постоянной или периодической динамической нагрузки, не превосходящей силы трения на поверхности опорного торца 7 вкладыша, опора работаеткак упругая за счет...

Номер патента: 798249

Опубликовано: 23.01.1981

Авторы: Баранов, Горячев, Дашков, Жабин, Кавалеров, Какуша, Кочев, Лобанов, Репкин, Рязанов, Шушан, Янкин

МПК: E02F 5/06

Метки: землеройной, орган, рабочий

...втулку 5 с радиально расположеннымикронштейнами б и лопатками 7, звездочки 8 для принода тяговых цепей 9,которые снабжены выносными балками10 с режущими элементами 11, и симметрично расположенные относительноприводного нала барабаны 12 и 13, нанаружных цилиндрических поверхностяхкоторых установлены режущие 14 итранспортирующие 15 элементы.Устройство работает следующим образом.Для рытья траншей цепной режущийорган 3, установленный на управляемой посредством гидроцилиндров раме,заглубляется в грунт. При этом егорежущие элементы режут грунт, а выносные балки 10 транспортируют егов метатель 2. Втулка 5 с радиальнорасположенными на ней кронштейнами бвращается с такой же угловой скоростью, как и приводной нал 4 сприводной звездочкой 8,...

Номер патента: 798112

Опубликовано: 23.01.1981

Авторы: Баранов, Кирчевский, Коломыцев, Крохин, Плотницкий, Чепелев

МПК: C08F 136/04

Метки: непрерывнымпроцессом, полимеризации, растворной

...регулирования температуры реакци Оиной смеси на выходе реактора изменением расхода хладагента в рубашку, изменением расхода катализатора в зависимостиот величины суммы произведения разноститемператур реакционной смеси на выходеи входе реактора, расхода реакционнойсмеси, теплоемкости реакционной смеси ипроизведения разности температур хладагента на выходе и входе рубашки реактора, расхода хлааагента через рубашку реактора, теплоемкости хладагента, дополнительно корректируют указанную стабилизируемую величину суммы произведенияразности температур реакционной смесина выходе и входе реактора, расхода реФамтливор ная Подписно ИИПИ Заказ 9943/27 Тираж54 я, 4 Филиал ППП фПатентф, г. Ужгород, ул. П.5 198. где С - задание по расходу...

Номер патента: 797717

Опубликовано: 23.01.1981

Авторы: Баранов, Копанев, Копылова, Матвеева, Пашков, Сергиевский, Эйхе, Яцук

МПК: B01D 15/04

Метки: металлов, пульп, раст-bopob, солей, сульфатных, тяжелыхцветных, хлора

...Так, например, остаточная концентрация хлора в вод" ной фазе после сорбции составляет 0,09-01 г/л при исходной концентрации хлора 0,38 г/л, а остаточная концентрация хлора в водной фазе после сорбции хлора из пульпы составляет 0,16 г/л при исходной концент рации 0,66 г/л. Способ длителенвремя контакта 2 часа и требует отно сительно большого расхода анионита 125 Цпо отношению к объему исходного раствора или пульпы.Цель изобретения - повышение степени,о истки.3 7977Поставленная цель достигается темчто согласно предлагаемому способуочистки сульфатных растворов и пульпсолей тяжелых цветных металлов отхлора сорбцией анионитом, сорбцию.ведут ф -диалкиламиноэтилтиометилполистиролом общей формулы 10 414 14 0 0,21 1 0,078 0 9 9 Полную...

Номер патента: 797676

Опубликовано: 23.01.1981

Авторы: Баранов, Башкиров

МПК: A61B 17/32

Метки: выделения, инструмент, отсеченияволокон, ткани

...кожух 6, которыи изогнут, шток 7, выполненный гибким и имеющий возвратную пружину 8, рукоятку 9, имеющую штифт 10. Шток 7 имеет направляющий паз 11 и нож 12. Инструмент работает следующим образом.В пазы 2 и 3 головки 1 подготовленного к работе инструмента вкладывается выделенное из разреза сухожилие. Сухожилие слегка натягивают и головку 1 начинают двигать по сухожилию, как по направляющей, тупо раздвигая ею мышечные волокна, до тех пор, пока головка не достигнет требуемой глубины или конца сухожилия, Нажатием на рукоятку 9 через шток 7 подается вперед нож 12 штока 7, сжимая пружину 8. Проходящее через взаимно перпендикулярные пазы 2 и 3 и защемленное между режу1. Инструмент для выделения и отсечения волокон ткани, содержащий...

Номер патента: 796886

Опубликовано: 15.01.1981

Авторы: Баранов, Иванов, Майоров, Меськин, Росляков

МПК: G08C 9/00

Метки: валав, код, поворота, угла

...соответствующие значениям от (0)до (11). Особенность используемой в преобра,зователе кодовой маски заключается в том (Фиг.З), что при использовании Я квантов с указанным выше на чалом реализуется маска, являющаяся центральной частью полной маски кода Грея на 2 квантах, причем при ,переходе от одного граничного кванта к другому (от 13 к 2)осуществля- ЗО ется изменение цифры так же, как и при переходах в других соседних квантах, но только в одном (старшем) разряде,Устройство работает следующим щ образом.При,перемещении кодированного диска 1 с маской 2 чувствительные элементы 3 формируют сигналы, соответствующие расположенным по радиусудиска 1 градациям, в виде сигналов кода Грея (в рассмотренном примере от двух до тринадцати). После...

Номер патента: 796213

Опубликовано: 15.01.1981

Авторы: Баранов, Гиоев, Гун, Ефанова, Звягин, Львова, Мелик-Багдасаров, Пищаева, Сюняев

МПК: C04B 13/30

Метки: вяжущее, дорожногопокрытия, устройства

...что вяжущее для устройства дорожного покрытия, включающее нефтеполимерную смолу и экстракт фенольной очистки, дополнительно содержит отход производства полипропилена при следующем соотношении компонентов, вес.Ъ:Нефтеполимернаясмола 30,0-70,0Экстракт фенольной очисткиОтход производстваполипропилена 0,5-7,0Причем отход производства полипропилена содержит, вес.Ъ:15 Иэотактическийполипропилен 30,5-50,0Атактическийполипропилен 49/О 69 сОПримеси 0,5-1,0 20 Вяжущее готовят следующим образом.К подогретому до 150 С экстрактуфенольной очистки добавляют размель-.ченную нефтеполимерную смолу при 25 постоянном перемешивании,. затем вводят отход производства полипропилена и также тщательно перемешивают.В табл. 1 представлены три примера...

Номер патента: 796086

Опубликовано: 15.01.1981

Авторы: Баранов, Барышникова, Иванников, Морозов

МПК: B65D 85/58

Метки: контейнер, опор, транспортировкиподшипниковых

...совмещенныхопор турбохолодильников, содержащий10 корпус, смонтированные в нем демпфирующие элементы в виде пружин, на которых расположен вал с совмещеннойопорой с двумя наружными кольцами ителами качения, а также механизм для15 создания вращательного движения наружным кольцам или валу при действии наопору ударных или вибрационных нагрузок,отличающийся тем,что,с целью упрощения конструкции и рас 20 ширения .возможностей ее использования,механизм создания вращательного, движения снабжен, по меньшей мере однимштифтом, установленной с возможностьювращения и охватывающей наружные23 кольца опоры обоймой, выполненной сотверстием под штифт, и жестко смонтированными в корпусе концентричнообойме двумя параллельными втулками,на обращенных один к...

Номер патента: 796018

Опубликовано: 15.01.1981

Авторы: Баранов, Гецович, Гредескул, Стешенко, Федосов

МПК: B60T 8/26

Метки: гидравлическая, системаавтомобиля, тормозная

...тормозной цилиндр 1 состоит из корпуса 8, в котором размещены поршни 9 и 10, образукнцие с корпусом камеры 11 и 12. Камеры 11 и 12 уплотнены манжетами13,14 ч 15 и связаны чнрез отверстия 16 и 17 с магистралями 4 и 6. В камеМ ре 11 размещена возвратная пружинц 18, а в камере 12 - пружина 19 переменной жесткости, например коническя. Камеры 11 и 12 через каналы 20, 21 и 22,23 18 4соединены с расширительными бачками. Камера 12 закрыта крышкой 24.В камере 12 могут быть установлены несколько пружин. При установке двух пружин (см.фиг,З) жесткость пружины 25 выполняется равной жесткости пружи ны 18, В этом случае пружина 25 является возвратной, а пружина 19 - регулирующей, Пружина 19 может быть установлена с зазором д (см.фиг.4) по отношению...

Номер патента: 795610

Опубликовано: 15.01.1981

Авторы: Баранов, Назаров, Рязанцев

МПК: B21C 37/29

Метки: заготовок, тройниковиз, трубных

...матрицы 2 установлен пробив ной пуансон 5, а в элементе 4 выполнено ответное отверстие.В заготовку 6 вводят пуансон-оправку Ходом ползуна пресса вниз формовочная матрица 2, надвигается на висящую на пуансоне-оправке заготовку большего, чем профиль матрицы, диаметра, изгибая13 79 стенки заготовки в направлении оси прохода, т.е. происходящая при этом оваливация заготовки осуществляется ва счет приложения касательно направленных усилий к двум противоположным боковым сторвиам заготовки. Кромки нижней мач рицы в процессе овализации заготовки не принимают участия. От потФри устойчи- вости стенку заготовки в вонах, прилегающих к экваториальному сечению, удерживают стенки матрицы 2, Одновременно с формовкой концевых участков заготовки и...
