Номер патента: 1037963

Опубликовано: 30.08.1983

Авторы: Антонов, Баранов, Баштанник, Бобровская, Мурадов

МПК: B03C 3/00

Метки: газов, электрической

...грузы 7. Для цент.ровки и фиксации расстояний междукоронирующими электродами в нижнейчасти их связывают направляющейрамой 8, Направляющую раму каждогополя (полуполя) располагают подосадительнымиэлектродами на четырех трубных опорах 9,Для исключения вибрации и раскачивания электродов направляющаярама 8 посредством двух изоляторов 10 соединена с корпусом электрофильтра,Положение изоЛяторов жестко фиксируется кронштейнами 11, закреплен-.ными на корпусе электрофильтра, На.направляющей раме укреплены по двейодвески 12, в которые с зазоромвходят.:виброгасители 13, закреплен"ные соосно на изоляторе. Креплениенаправляющей рамы не позволяет от 0 клоняться электродам от симметричного положения и не затрудняет вертикального смещения...

Номер патента: 1036916

Опубликовано: 23.08.1983

Авторы: Баранов, Иванов, Кузнецов, Павлов, Семикозов, Сердюков, Синельников, Супрун, Фельдман, Ципкис, Яковлев

МПК: E21B 44/06

Метки: бурильной, гидросистема

...55 и 56 и связан магистралью 57 и камерой 58 управления распределителя 19 с положениями 59 и 60..Камера управления распределителя 18 сообщена через подпорные клапаны 61 и 22 с магистралью 13.Всасывающие магистрали насосов и сливные магистрали распределителей и клапанов связаны с маслобаком 62.При включении насосов 1 и 2 рабочий агент через распределители 17 и 18 поступает в маслобак 62. При включении распределителя 18 из положения 44 в положение 45 рабочий агент постуйает в питающую магистраль 10 под давлением, определяемым внешней нагрузкой на бурильный инструмент и подпорным клапаном 22. Одновременно рабочий агент поступает через распределитель 40 к рабочим камерам 24 и 25 распределителей 16 и 17. При этом распределители 16 и 17...

Номер патента: 1036774

Опубликовано: 23.08.1983

Авторы: Баранов, Буткарев, Кузнецов, Ладыгичев

МПК: C22B 1/20

Метки: железорудных, обжига, окатышей

...крупностью и плотностью этих частиц. Так, частицы топлива крупностью 0,01 мм и меньше имеютскорость движения, практически равнуюскорости фильтрации газа-теплоносителя, и проходят через весь слой окатыщей, Частицы крупностью 1,0 мм и больше задерживаются на верхних горизонтах слоя и на средние и нижние горизонты не попадают.Скорость движения частиц с более высокой кажущейся плотностью превышает скорость движения частиц той же крупности, но с меньшей плотностью, Таким образом, изменяя крупность и плотность частиц топлива, возможно регулировать месторасположение фронта горения внутри слоя.Опыты показали, что при кажущейся плотности частиц твердого топлива 0,9-1,2 т/и средняя крупность частиц должна составлять 0,05-0,10 мм. Снижение...

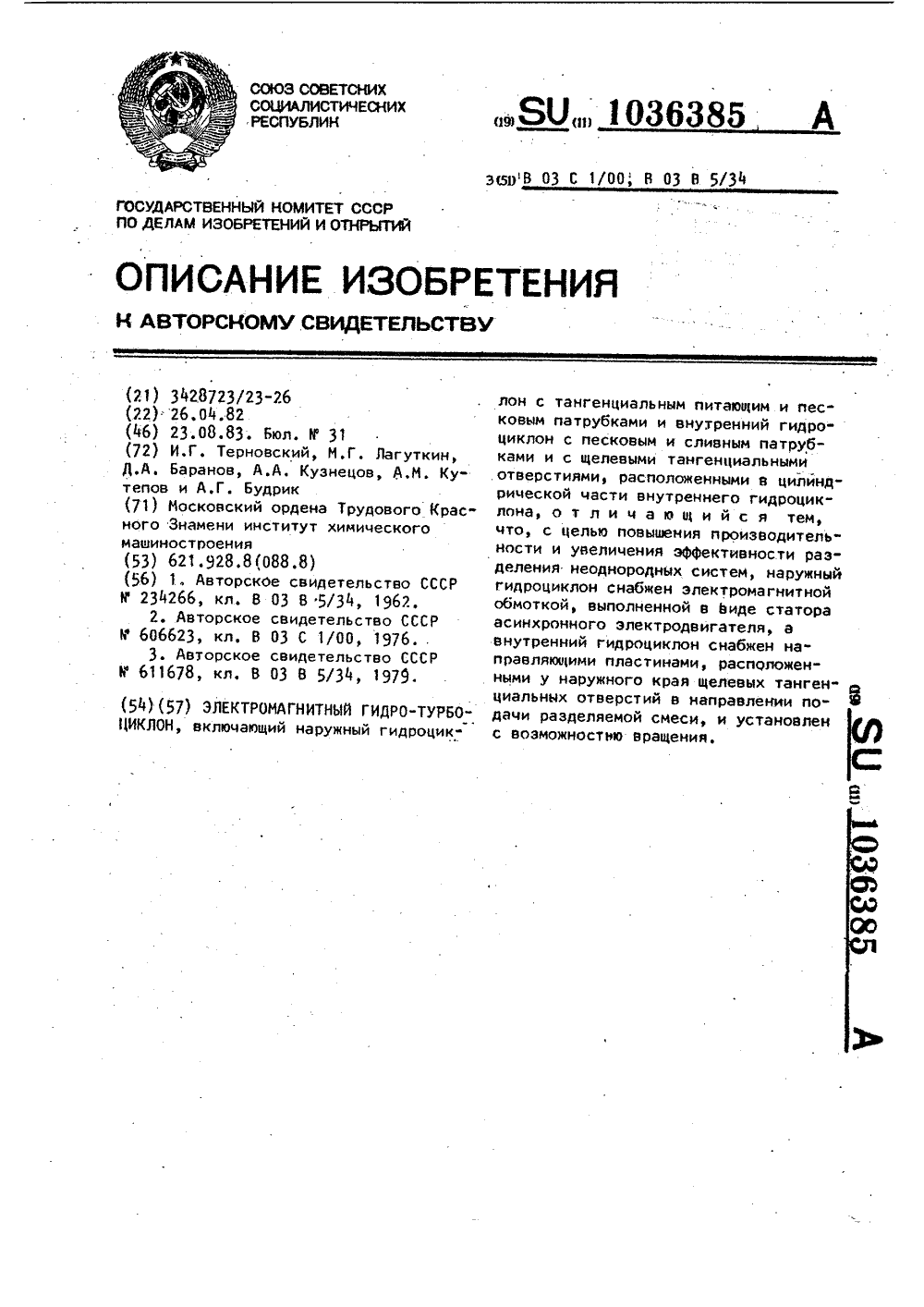

Номер патента: 1036385

Опубликовано: 23.08.1983

Авторы: Баранов, Будрик, Кузнецов, Кутепов, Лагуткин, Терновский

МПК: B03B 5/34, B03C 1/00

Метки: гидро-турбоциклон, электромагнитный

...отверстиями, расположенными в ци" линдрической части внутреннего гидроциклона, наружный гидроциклон снабжен электромагнитной обмоткой, выполненной в виде статора асинхронно" го электродвигателя, а внутренний гидроциклон снабжен направляющими пластинами, расположенными у наружкого края щелевых тангенциальных от" верстий в направлении подачи разделяемой смеси, и установлен с возможностью вращения.На фиг. 1 представлен электромагнитный гидротурбоциклон, общий вид; на фиг. 2 - разрез А-А на фиг.1,Устройство включает цилиндроконический корпус 1, питающий натрубок 2, песковый патрубок 3, электромагнитную обмотку .4, внутренний гид" роциклон 5 со сливным б и песковым 7 патрубками, щелевые тангенциальные отверстия 8, расположенные в...

Номер патента: 1036365

Опубликовано: 23.08.1983

Авторы: Баранов, Блиничев, Гундоров, Квашнин, Лаврентьев, Смирнов, Таланов

МПК: B02C 13/14

Метки: действия, мельница, ударного

...потоки. Выделенный при помощи40 Ч"образные лопатки имеют стороныспиральных потоков готовый продукт на.разной длины. Если короткая сторонаправляется.в выгрузочный патрубок,М-образной лопатки будет меньце длина гРУбый матеРиал за счет отсоса воз- " оны более чем на 1/3 до 1/2,духа, создаваемого рабочими элемен- о в готовый продукт попадает недоизтами, возвращается на домол.43 мельченный материал. Доля грубой ФракОднако, несмотря на тоу,что класции при этом в готовом продукте увелиификационные лопатки частично стаби ется на 1 2 Щ Увеличение коч /лизиРУют пыле-воздУщныи поток, все кой сто оныМ-образной лопатки (корот- .ф -кая сторона меньще длинной менее чемму тонина помола составляет 100 ме.нее 20 мкм.у на 1/8) приводит к перегрузке...

Номер патента: 1035473

Опубликовано: 15.08.1983

Авторы: Баранов, Гинин, Доморацкий, Дрожалова, Желтакова, Роговина, Слонимский

МПК: G01N 11/04

Метки: вискозиметр, капиллярный

...них ультразвуковых колебаний.Цель изобретения - определениевязкостных характеристик полимер"ных компаундов, концентрированныхрастворов полимеров и дисперсныхсистем в процессе воздействия ультразвуковых колебаний и непосредственнопосле ультразвуковой обработки.55 Указанная цель достигается тем,. что в капиллярном вискозиметре постояи 73 1ных давлений для определения вязкостиполимерных компаундов в вяэкотекучемсостоянии и концентрированных растворов, содержащем корпус с рабочейкамерой, сменный капилляр и нагружающее устройство, корпус выполненв виде волновода с внутренней полостью для размещения компаундов,и капилляра, при этом капилляр расположен в узле смещения ультразвуковыхколебаний и изолирован от волноводапосредством...

Номер патента: 1035463

Опубликовано: 15.08.1983

Авторы: Баранов, Быков, Шубин

МПК: G01N 3/32

Метки: модуля, упругости

...предназначен дляопределения модуля сдвига, не можетбыть использован для определения модуля нормальной упругости материалов 45в виде тонких пленок и фольг,поскольку частота гармонических колебанийсистемы практически не зависит отхарактеристик упругости исследуемогоматериала. 50Цель изобретения - определенимодуля нормальной упругости пленоч-ных материалов на низких частотах.Поставленная цель достигаетсятем, что в способе определения моду ля упругости материалов, заключающемся в том, что возбуждаются крутильные колебания системы образец - инерционная масса путем поворота инерционной массы из положения равновесия и последующего ее освобождения и,измеряют период гармонических колебаний, инерционную массу поворачивают на такай угол, при...

Номер патента: 1035271

Опубликовано: 15.08.1983

Авторы: Баранов, Васильченко, Вихорев, Григорьян, Фрумкин, Швецов

МПК: F02P 3/06

Метки: внутреннего, двигателей, зажигания, комбинированное, сгорания, электропитания

...обуславливает значительноепадение мощности осветительных цепей. 5Цель изобретения - расширениедиапазона частоты бесперебойного искрообразования системы зажигания.Указанная цель достигается тем,что в комбинированном устройстве зажигания и электропитания для ДВСвключающем статор с равномерно расположенными зубцами, на которых раз мещены обмотки для заряда накопительного конденсатора, обмотки для питания цепей освещения и управляющиеобмотки, соединенные последовательнопротивофазно и.расположенные на двухстаторных зубцах, и ротор с постоянным магнитом, магнит ротора располо- ЗОжен между двумя, клювообразными полюсными пластинами с количеством клювовна одной из них больше, чем на другой, по меньшей иере на единицу, причем у...

Номер патента: 1035115

Опубликовано: 15.08.1983

Авторы: Балагула, Баранов, Гайцгори, Зарецкий, Казанцев, Малиновский

МПК: E01C 9/00

Метки: землеройнотранспортных, испытания, машин, трасса

...наиболее характерных для работы землеройно-транспортных машин. Поэтому для испытания та" ких машин в реальных условиях необходимо создать трассу с характеристиками, отражающими статистические и спектральные свойства бездорожья. При этом свойства трассы Не должны. изменяться от давления движителя на микропрофиль и от погодных условий.401Цель изобретения - сокращение сроков испытаний и повышение их точнос" ти за счет создания условий, близких . к реальным условиям бездорожья.Поставленная цель достигается тем, что в трассе для испытания землеройно-транспортных машин, включающей бетонное основание, уложенную по нему двухколейную дорогу, профиль которой выполнен переменной высоты с по" вышенными разновысокими участками, отстоящими...

Номер патента: 1034825

Опубликовано: 15.08.1983

Авторы: Баранов, Беркутов, Демидов, Махнев, Мокшаев, Юминов

МПК: B21J 13/02

Метки: молотового, хвостовик, штампа

...на ГОСТ 6039-71 .Масштаб моделей 1:8 по отношению к действитель-ным размерам штампа.Исследуют штампы с хвостоникамиизвестной и предлагаемой конструкций.На основании результатов исследований составлены (фиг 2) графикизависимости о - коэффициента концентрации напряжений н переходной зоне (н зоне расположения галтелей) отрадиуса кривизны опорной поверхности,гдео"=и 6 макс - максимальноемакс,номнапряжение в переходной зоне (в районе галтелей); б- номинальное(усредненное) напряжение в узкомгоризонтальном сечении хвостовика(переходной эоны).При известном хвостонике плоскойопорной поверхности, когда В= си иК==0;с=2,7 (коэффициент концентрации напряжений наибольший). ПриВ=В, т.е. когда радиус закругленияопорной поверхности равен...

Номер патента: 1034173

Опубликовано: 07.08.1983

Авторы: Асеев, Баранов

МПК: H03K 13/20

Метки: аналого-цифровой, датчика, мостового, сигнала

...управляющим входам блока питания датчика и Фазочувствительного демодулятора.На чертеже представлена функцио" нальная электрическая схема предлагаемого преобразователя.Преобразователь сигнала Садержит мостовой датчик 1, диагональ питания которого подключена к выходу блока 2 питания датчика. Вход блока 2 подключен к выходу источника 3 опорного напряжения. Измерительная диагональ мостового датчика 1 подключена к входу масштабирующего усилителя 4, выход которого соединен с входом Фазочувствительного демодулятора 5. Выход последнего через резистор 6 соединен с входом интегратора 7, к которому через резиаторы 8 и 9 подключен также выход истОчника 3. Общая точка резисторов 8 и 9 .соединена с общей шиной через ключ 10. К выходу интегратора...

Номер патента: 1034104

Опубликовано: 07.08.1983

Авторы: Баранов, Харитонов

МПК: H01R 39/30

Метки: жидкометаллическое, токосъемное

...жидким металлом, удерживаемым в нем центробежными силамипри вращении электрода 1. С обеихсторон электрода 1 находятся уплотнения 4, имеющие расположенные подуглом к радиальному направлению 65 канавки 5, выполненные на боковых поверхностях вращающегося электродаи прилегающих к ним поверхностямкуплотняющих колец б, закрепленныхна плоских газовых опорах 7, установленных на эластичных основаниях 8(напромер, на резине), прижимающихопору ее несущей плоскостью к боковой поверхности вращающегося электрода,Собственно газовая опора представляет собой пустотелое кольцо прямоугольного сечения, во внутреннююполость которого камеру наддува)извне от напорного устройства (входные каналы в камеру наддува не показаны) подается газЭтот газ выходит...

Номер патента: 1033832

Опубликовано: 07.08.1983

Авторы: Алексеев, Баранов

МПК: F27D 1/18

Метки: заслонка, нагревательной, печи

..." узел 1,иа фиг.2,832 2Заслонка промышленной печи имееткорпус 1, футерованный огнеупорным .материалом, На боковых стенках корпуса закреплены направляющие ребра 2.Направляющие, по которым перемещается заслонка, выполнены в виде нескольких пар роликов 3 и 4, своббдно насаженных на ось 5. На оси 5 с наружных торцов роликов установленыпружины 6 и 7 При этом пружина 6имеет меньшую жесткость, а пружина7 - большую жесткость. Направляющие с пружинами установлены в корду., се 8, закрепленном на ролике 9 печи.При этом направляющие с прижимныммеханизмом установлены со стороныбоковых стенок заслонки попарно вкаждом горизонтальном ряду. Крометого, на каждую ось 5 насажен свободно цилиндрический кожух 10, защищающий пружины 7 от теплового...

Номер патента: 1033615

Опубликовано: 07.08.1983

Авторы: Акулов, Баранов, Вакулин, Зайцев, Смирнов, Тропин

МПК: D21F 11/12

Метки: автоматической, полотен, раскате, склейки

...направлякзщий валик 4 и нож 5, посредством рычага 6 связанный с силовым цилиндром 7,а также прижимной ролик 8, посредством 40рычага 9 связанный с силовым цилиндром10, образующие механизм склейки полона. Механизм разгона рулона 11 имееттрубчатую ось 12, закрепленную на рычаге 3 между его осью 2 и прижимным валиком 8 и посредством рычага 13 связанную с силовым цилиндром 14. Ведущийшкив 15 механизма разгона рулона 11посредством цепной передачи 16 и вала17, размещенного внутри трубчатой оси5012, связан с приводным електродвигате 15: 2лем 18, На рычаге 3 закреплен шток силового цилиндра 19, в свою очередь, шарнирно закрепленного на раме 1. Механизмсклейки полотна 4-10 и механизм разгона рулона 11 соответственно взаимодействуют с...

Номер патента: 1033041

Опубликовано: 07.08.1983

Авторы: Баранов, Копосов

МПК: A01D 15/04

Метки: корнеклубнеуборочной, подкапывающее

...работы, вызываемые энакоперемеиными нагрузками на элементыконструкции,Цель изобретения - снижение тягового сопротивления устройства иповыдение надежности в работе.Поставленная цель достигаетсятем, что задняя подвеска выполненав виде. шарнирного ромба, одни иэпротивоположных шарниров которогоаоотвественно соединены с рамойи лемехом, а другие - с размещен. ной внутри ромба подпружиненной 3телескопической штангой, причемодин из последних шарниров соединен с шатуном.Кроме того, длина телескопической штанги и жесткость пружины выпол мены регулируемыми.На фиг. 1 представлено устройство, общий вид; на фиг. 2 - сечениеА"А на фиг, 1.яодкапывающее устройство коРнеклубнеуборочной машины включает ращ 1, закрепленный на передней 2и.задней 3...

Номер патента: 1032448

Опубликовано: 30.07.1983

Авторы: Баранов, Кремез, Лачугин, Роздобара

МПК: H03M 13/23

Метки: кода, обратный, прямого

...соответственно с выходами (И) млад ших разрядов и -разрядного регистра, выход старшего разряда которого соединен с входом установки блока определения старшего разряда, тактовый вход которого соединен с первым выходом распределителя импульсов, первый и второй информационные входы блока определения старшего разряда соединены соответственно с выходами двух старших разрядов блока приведения родов Фибоначчи к минимальной форме, первые информационные входы которого соединены соответственно с выходами элементов И группы, авыходы являются информационными выходами преобразователя, знаковый выход которого соединен с выходом знака блока определения старшего разряда, вь:ход коррекции которого соединен с вторыми информационными входамидвух...

Номер патента: 1032131

Опубликовано: 30.07.1983

Авторы: Аронов, Баранов, Дибривный, Кобышев, Косогов, Терентьев

МПК: E04B 1/343

Метки: здания, сборно-разборного, секция

...стержня, закрепленного на стойке щита,причем на ргуеле со, стороны стыкуемой поверхности образовано гнездодля пропуска стержня, высота которого соответствует днине вертикальнойпрорези.На фиг. 1 изображен фрагмент сек.",ции сборно-раэ.борного здания в мон-,тажном положении; на фиг. 2 вто же,в рабочем положении; на фиг, 3схема монтажа секций сборно-разборного здания.Секция сборно-разборного зданиясодержит щиты 1,двухскатного пок рытия и щиты 2 стенового ограждения,раскосы 3 и ригели 4, шарнирно сое;диненные .со стойками 5.На стойках 5 щитов 2 огражденияукреплены проушины б, Расположенные 15 под прямым углом относительно проушин 7; укрепленных, в свою очередь,на ригелях 4. Проушины 7 выполненыс вертикальнымь прорезями 8....

Номер патента: 1032021

Опубликовано: 30.07.1983

Авторы: Авдеева, Баранов, Грабко, Дзюба, Кузнецов, Кутузов, Тверитин, Телегин, Халда

МПК: C21B 13/10

Метки: взвешенного, восстановления, железных, печах, руд, слоя, ступенчато

...свое тепло на интенсификацию процессов тепло- и массопереноса) и формирует восстановительные компоненты (Н 2, СО) газовой фазы в зоне частичного восстановле ния печи. Для передачи тепла в достаточном количестве для развития процессов тепло- и массопереноса в окислительной среде следует сжигать 30-40(абсолютные) горючих элементов твердого топлива. при сжигании менее 30 горючих элементов. твердого топлива чрезмерно возрастает расход природного газа и соответственно снижается доля относительно дешевых и недифицитных видов твердого топлива (бурых углей, антрацитов и т. п.). Прй сжигании более 40 горючих элементов твердого топлива в.камеру довосстановления попадает твердое топливо счрезмерно пониженной реакционной способностью и...

Номер патента: 1031646

Опубликовано: 30.07.1983

Автор: Баранов

МПК: B22F 1/00

Метки: гранул, металлических

...в течение 0,25 1 ч, в результате чего происходит. механическое сваривание пластичного металла с поверхностью гранул и образование покрытия, которов улучшает адгезию поверхности гранул кметаллическим расплавам. Обработку проводят при весовом соотношении гранул и шаров 1;(2 - 6). Количество порошка, применяемого для очистки и нанесения покрытия, составляет 10 30% от веса гранул, Вышеописанные технологические параметры обеспечивают отсутствие разрушения гранул и выполнение поставленной задачи. П р и м е р 1, Обработке подвергают дробь легированйого белого чугуна следующего химического состава, мас, .%:. С 2,2; 51 0,4; Мь 0,5; С 1 1,5;Ж 1 4,4, Дробь отжигают при 700 С в течение 0,1 ч, Охлаждение проводят на воздухе, Затем...

Номер патента: 1031643

Опубликовано: 30.07.1983

Авторы: Азарин, Алимов, Андросова, Баранов, Оробцев, Сечина, Слюсарев, Сорокин, Тимофеев, Тольский

МПК: B22D 27/20

Метки: локального, модифицирования, отливок, чугунных

...включающий введениемодификаторов в виде вставок в литейную форму, имеющих 35-52 М и заливку жидкого чугуна 2 1, 20Однако данный способ не позвопяетсущественно сйиэить расход модификатора,, хотя обеспечивает формирование трех .зон; с шаровидным графитом, переходпыми со среднепластинчатым графитом.11 ель изобретения - снижение расходамодификатора.и повышение эксппуатационной стойкости чугунных отливок, напримерутеплителей.Поставленная цель достигается тем, 30что в способе докального модифицированиячугунных отливок, преимущественно утепиитедей, включающий введение модификатора в полость литейной формы в нескольких упаковках и заливку в нее расплавачугуна, упаковки с модификатором вводят.на 0,6-0,7 высоты от днища литейнойформы равномерно...

Номер патента: 1031553

Опубликовано: 30.07.1983

Авторы: Акатов, Баранов, Булкин, Летяев, Ротов, Тепляков

МПК: B21C 47/04

Метки: моталка, проволочная

...сталей путем повышения эффективности охлаждения тарели при одновременном устранении воэможности попадания охлаждающей среды на проволоку.Поставленная цель достигаетсятем, что проволочная моталка, содержащая корпус, смонтированный в нем и кинематически связанный с приводом вращения полый вал с диском, несущим два концентрично расположенных ряда штырей, образующих кольцевое пространство для наматываемого бунта, установленный в полом валу с возможностью перемещения в направляющихограниченное двумя концентричнымирядами штырей 6 и тарелью 10. В про.цессе наматывания бунта охлаждающаявода из внутреннего отсека 18 перескольжения шток, на котором закреп- .лена расположенная над диском тарельс отверстиями для прохождения сквозьних штырей, и...

Номер патента: 1031546

Опубликовано: 30.07.1983

Авторы: Агишев, Баранов, Выдрин, Остсемин, Сосюрко, Судаков, Фролов

МПК: B21B 37/28

Метки: полосы, прокатном, стане, формы

...с гидроцилиндрами.Цель изобретения - повышение точности и эффективности регулированияФормы полосы,Поставленная цель достигаетсятем, что устройство для автоматического регулирования Формы полосы напрокатном стане, содержащее электрогидропреобразователь, гидроцилиндрыв подушках валков, канал регулирования от установленной за клетьюсистемы измерения удельных натяжений по ширине полосы, выход которойчерез узел сравнения соединен с входом усилителя небаланса, дополнительно содержит систему регулированиярассогласования скоростей валков,задатчик допустимого рассогласования скоростей валков, ограничительный блок, задатчик номинальногорассогласования скоростей валков,узел суммирования, задатчик зоны нечувствительности, блок зоны...

Номер патента: 1030640

Опубликовано: 23.07.1983

Авторы: Баранов, Латышов

МПК: F28F 13/14

Метки: механизм, спусковой, стрелкового, тренажера

...вид; на фиг.2 - вид А на фиг. 1.Спусковой механизм стрелкового тренажера, раэмаценного в корпусе 1, со-держит установленный на оси 2 курок 3,,выполненный в виде зубчатого колеса иподпружиненный спиральной пружиной 4,один конец которой жестко закреплен наштифе 5. На курке 3 установлены шти,фы 6, количество которых равно количеству зубьев 7 курка 3, Вкорпусе 1установлен также регулировочный винт8, взаимодействующий с шепталом 9,установленным на оси 10 и подпружинен 640Ъным пружиной 11. Плечо 12 шептала 9взаимодействует с зубом 7 курка3, а плечо 13шептала 9 упирается в выступ 14 тяги 15, установленной на спусковом крючке 16 и подпочжиненной пружиной 17, Отогнутый задний конец 18 тяги 15 выполнен Г -образным с возможностью взаимодействиясо...

Номер патента: 1030595

Опубликовано: 23.07.1983

Авторы: Баранов, Барсуков, Юницкий

МПК: F16D 41/00

Метки: муфта, фрикционная

...о - полярный угоп межцу радиусвектором и нормапью к поверх. ности, проведенной из концарадиус-вектора;Ч - полярный угоп между начальными конечным положениями рааиусвектора.2,муфт, а на сопрягаемой с ним поверхности выполнены ответные впадины апя зубьев. Зубья могут быть выполнены на наружной поверхности кольца, а впадинына наружной полумуфте, Зубья могут бытьвыпопнены на внутренней поверхностикольца, а впадины - на внутренней попумуфте.Рабочие поверхности зубьев и впааинмогут быть выпопнены кривопинейными,форма которых опреаепяется уравнениемЫУ Поставпенная цель достигается тем, что во фрикционной муфте, содержащей концентрично распопоженные внутреннюю25 и наружную попумуфты, взаимоцействующие через промежутонный элемент, послеаний...

Номер патента: 1030466

Опубликовано: 23.07.1983

Авторы: Баранов, Кац

МПК: E02B 3/06

Метки: оградительное, сооружение

...на фиг.2 - то же, продольный разрез,Оградительное сооружение включает сваи 1, ростверк 2, выполненный в виде отдельных ригелей, экранов 3 и 4, связей 5 и опорных балок 6, шарнирно-неподвижные опоры 7, состоящие, например, из анкерных подушек 8, встроенных в ростверк 2, вкладышей 9, опертых на подушки 8, и балансиров 10, вмонтированных в опорные балки 6, которые в свою очередь оперты на вкладыш 9.Отдельные волногасящие экраны могут соединяться между собой. При ограничении перемещений низа экранов могут установливаться ограничители 11. На чертеже показан ограничитель в виде каменной отсыпки внутри короба на грунтовую среду 2.Сооружение работает следующим образом.От действия волновой нагрузки на установленный волногасящий экран 3...

Номер патента: 1030240

Опубликовано: 23.07.1983

Авторы: Багненко, Баранов, Гончарук, Коробанов, Магула, Немиров

МПК: B63B 3/56

Метки: переборка, разделительная, судового, трюма

...тросов пропущен через один из направляющих блоков и заведен на привод, ходовой конец одного из попарно соединенных тросов пропущен через второй направляющий блок и присоединен к утолщению нижней кромки полотнища разделительной переборки, а ходовой конец второго троса присоединен к среднему ребру жесткости полотнища разделительной переборки, при этом утолщение нижней кром ки и среднее ребро жесткости полотнища выполнены в виде труб, в утолщении нижней кромки полотнища выполнены отверстия, а в палубном настиле выполнены резьбовые гнезда, причем разъемное соединение утолщения нижней кромки полотнища выполнено в виде болтов и защитных резьбовых пробок, которые связаны между собой с помощью шлицевого соединения, пропущены через...

Номер патента: 1030192

Опубликовано: 23.07.1983

Авторы: Баранов, Белоусов, Грайвер, Григорьев, Коршунов, Ривин, Семенов, Теричев, Хомяков

МПК: B29H 1/06

Метки: бутадиеннитрильного, влаги, каучука, машине, процесса, удаления, червячной

...в червячной машине.Температурный режим в червячноймашине при этом стабилизируют путемрегулирования в первой зоне температу" 25ры каучука перед червячной машиной,во второй зоне - температуры стенкицилиндра червяка после второй зоны ав третьей зоне - температуры каучукана выходе червячной машины.Температуру стенки цилиндра поддерЗ 0 живают на 5-40 С ниже температурыдеструкции полимера в зависимости отанализа каучука на, содержание структурированного полимера;Позонное регулирование температуры З 5 стенок позволяет своевременно компенсировать температурные возмущения в каждой части машины. Стабилизация температуры стенок цилиндра позволяет снизитьрасход электроэнергии на сжатие каучука 40 по сравнению с известными способами. На чертеже...

Номер патента: 1030134

Опубликовано: 23.07.1983

Авторы: Баранов, Остренко, Соболев

МПК: B23Q 1/76

Метки: люнет, следящий

...и служит для ограничения хода втулки при настройке люнетана определенный диаметр обрабатываемого изделия, а лыска 22 этого штиф.та служит для обеспечения гарантиисрабатывания индуктивного датчика.Кроме того, втулка 17 взаимодействует с индуктивным датчиком 23 контроля .осевого перемещения пиноли черезпосредство рычага 24, установленногона оси 25 и подпружиненного пружиной 26, установленной в расточке люнета. Один конец этого. рычага взаимодействует с втулкой 17, а второйс сердечником индукционного датчика.На Фиг,2 показано поперечное сечение люнета по эксцентриковой оси 11,на которой установлен рычаг 10,несущий нижнюю губку. Гайкой 27 производится Фиксация оси 11. На Фиг.Зпоказано поперечное сечение люнетапо упору 21. Поворот упора...

Номер патента: 1030129

Опубликовано: 23.07.1983

Авторы: Баранов, Зимин, Санков, Филиппов, Червинский

МПК: B23K 13/00

Метки: высокочастотной, сварки

...в интер"ваие температур от 200 фС до температуры образования РеО.Поверхность кромок сваризаемогоиэделия соприкасающаяся с контактными наконечниками, обычно покрытаслоем окислов, состоящих из гематита (РЕ,20) и магнетита (6 0.)Пленка обладает повьааенйой плотносютью сцепления с металлическойподложкой (поверхностью заготовки)и высокой .микротйердостью свыше ЙУ700. В этом случай пленка играетроль абразивного материала,.и износскользящего по ней контактного наконечника велик.По мере подогрева трубной заготовки пленка окислов (гематита и магнетита) утолщается,становится всеболее рыхлой,ее твердость снижаетсяи оиа начинает работать как смазка,1030129 Веэ подогрева поверхности П.араме три С подогревом поверхности Ток через контакты, А 3000...

Номер патента: 1029942

Опубликовано: 23.07.1983

Авторы: Баранов, Дмитриев, Пожидаев, Сосунов

МПК: A01K 79/00

Метки: берег, выливки, доставки, улова

...с грузовым тросом, корпус состоит из секций с приспособлениями для подключения однак другой с возможностью поворотав вертикальной плоскости и для соединения с судном, а блок установленна носовой оконечности корпуса. 35Кроме того, стенки корпуса выполнены с полостями для размещенияплавучего материала, преимущественно пенопласта.На фиг.1 изображено устройстводля выливки и доставки на берег улова при заведении мотни с рыбой,продольный разрез; на фиг.2 - то же,начало подтягивания мотни, план.Устройство включает корпус 1 сотверстиями, одно из которых расположено в верхней, а другое - в кормовой части. На носовой оконечностикорпуса 1 закреплен направляющийблок 2, который служит для проводки грузового троса - шкентеля 3. , 50Корпус 1 выполнен...
