Номер патента: 1611599

Опубликовано: 07.12.1990

Авторы: Баранов, Сотина, Чернецова, Якунин

МПК: B23C 5/24

Метки: инструмент, режущий

...пластины 2, обратно пропорциональных осевой и радиальной составляющим усилия резания. При таком располокении упоров изгибающий момент от осе- зпвой составляющей усилия резания полностьюуравновешен изгибающим моментом от радиальной составляющей усилия резания.Равновесное состояние режущей пластины 2Не нарушится, если соотношения фактических осевой и радиальной составляющих З 5усилия резания не превысит силу тренияот,фактической тангенциальной составляющей усилия резания.Установку (переустановку) режущихпластин производят следующим образом.Устанавливают режущую пластину 2 вгнездо корпуса 1, а прихват 12 черезотверстие режущей пластины 2 - в отверстие клиновой тяги3 лысками вдоль осии вращением гайки 14 перемегцают прихват 12 до...

Номер патента: 1608471

Опубликовано: 23.11.1990

Авторы: Баранов, Горский, Журкин, Курочкин, Махутов, Тананов, Чуенков

МПК: G01N 3/18

Метки: испытаний, термовакуумных

...содержит низковольтный высокоэнергетический источник 1 постояннопеременного тока, запоминающийосциллограф 2, шины 3, шунт 4, клеммы 5,испытываемый образец 6, штыри 7, керамическую теплозащитную оболочку 8, тоководы 10, медные пластины 11, термопару 12,микроскоп 13, телекамеру 14, телевизионный приемник 15, видеомагнитофон 16, ва-куумную камеру 17, регистратор 18температур, пульт 19 управления импульсами,Установка работает следующим обраПри включении напряжения сигнал с пульта 19 управления поступает к источнику 30 1, Во вторичной обмотке трансформатора, включенного в источник 1, индуцируется ток большой плотности и заданными короткими импульсами поступает на шины 3, от которых через клеммы 5 и тоководы 9 поступает 35 на...

Номер патента: 1608442

Опубликовано: 23.11.1990

Авторы: Баранов, Гассанова, Журавлев, Земскова, Ищенко

МПК: G01J 3/42, G01N 21/72

Метки: анализа, атомно-абсорбционный

...К = - , подставив 1 в уравнение (1), записанноедля обоих значений ширины линии, и ре-.решив систему двух уравнений относительно С, получают формулу, по которой рассчитывают содержание определяемого элемента в исходной пробе.Сущность изобретения заключаетсяв следующем.В известном способе градуировочнаякривая 1 (фиг. 1), являющаяся разностью кривых 2 и 3, отвечающих соответ,.ственно широкой и узкой линиям, загибается в области больших содержаний,что приводит к неоднозначности интерпретации аналитического сигнала. Этообъясняется тем, что кривая для сигналов с корректированным Аоном получается из вычитания двух кривых сразличными формами и чувствительностями. Загиб этой кривой возникаетиз-за сочетания двух Факторов: 1) обычная...

Номер патента: 1608438

Опубликовано: 23.11.1990

Авторы: Баранов, Гассанова, Кудряшов

МПК: G01J 3/10, H01J 61/10

Метки: абсорбции, атомной, газоразрядная, лампа, спектральная

...атомов попадают в газовый разряз и возбуждаются.П р и м е р. Лампа представляет собой стеклянный баллон цилиндрической Формы40 мм с плоским окном для выхода излучения, прозрачным в ультраФиолетовой части спектра, анод цилиндрической Формы10,0 мм и длиной 10 мм выполнен из никеля марки НП 2, толщиной 0,2 мм, и полый катод диаметром 9,8 мм с глухим отверстием 6 90 мм и длиной 14 мм, Внутрь отверстия катода установлена втулка, выполненная из железа вакуумной плав ки. Толщина стенки втулки равна 0,4 мм а зазор, образованныймеду внутренней поверхностью катода и внешней поверхностью втулки, составляет 2,0 мм. Диаметр отверстия втулки имеет 4,0 мм и длину 10 мм. Полый катод установлен в стеклянной трубке, которая за пределами...

Номер патента: 1608418

Опубликовано: 23.11.1990

Автор: Баранов

МПК: G01B 5/08, G01B 5/24

Метки: линейноугловых, параметров

...фиксируются.Устройство работает следующим образом. зователь 15 линейных перемещений, связанный с ЦОУ 11. Устройство содержит также центрирующие мостики 16 сосферическими контактами 17. Базирующийупор 2 снабжен обоймой 18 с угловой шкалой 19, представляющей собой микрометрическую пару, и образующий баэирующийузел, Основная шкала 20 с продольной риской нанесена на корпусе 1. Шток 3 кинематически связан с рычагами 5 и 6 10посредством гибких связей 21, верхние концы которых скреплены со штоком 3, а нижние - с рычагами 5 и 6. Внутренние концырычагов 5 и 6 имеют цилиндрические поверхности с радиусом й. Внешние концы измерительных наконечников 13 и 14 выполненысферическими с радиусом сферы (фиг,З и 7).Рычаги 5 и 6 подпружинены между собой...

Номер патента: 1606834

Опубликовано: 15.11.1990

Авторы: Баранов, Лоскутов, Надворный, Паниченко, Пашинский, Ребеза, Янкелевич

МПК: F27B 7/18

Метки: вращающейся, завесы, печи, цепной, цепь

...технологичность вследствие несовпадения стыков полу- звеньев.,При увеличении угла наклона сварного шва более 70 О, полные напряжения уменьшаются, Площадь контакта стыков увеличивается, а кромки имеют малую толщину и при электростыковой сварке значительно подплавляются, нарушая формы грата, Кроме того, при этих углах наклона (70 ) возрастает нагрузка на штамповое оборудование, что приводит к ускоренному износу инструмента,П р и м е р, Звенья цепи предлагаемой конструкции изготавливали следующим образом.Из прутка диаметром 25 мм на прессе К 11 бБ вырубали заготовки длиной 196 мм с разным углом наклона, Угол наклона регулировали поворотом штампа относительно режущего инструмента пресса. Таким обрдзом были получены заготовки с углами...

Номер патента: 1606549

Опубликовано: 15.11.1990

Авторы: Баранов, Березин, Волощенко, Новак

МПК: D04B 15/48

Метки: нити, подачи

...нижним фланцем барабана, а верхняя часть пластины размещена в пазу крышки барабана и шарнирно связана своим концом с фланцем нитераскладчика. 4 ил. электродвигателем при помощи му показаны). Нить 7 в верхней части ба заправлена в глазок 11. Крышка 5 со пазы 12, в которых размещены верхн ти пластин, Корпусы 8 пружин 9 сое с поверхностью нижнего фланца мощью шарнира 13. В нижней части на 2 на валу 1 расположен нитенапр 14.Предлагаемое устройство работа дующим образом.При вращении барабана 2 от эл двигателя вращательное движение мощью крышки 5 и пластин 6 пере верхнему фланцу 10, Клиновидные и ны 6 нитераскладчика совершают ка ное, относительно оси шарнира возвратно-поступательное, относи образующей поверхности барабана жения. Нить 7,...

Номер патента: 1606380

Опубликовано: 15.11.1990

Автор: Баранов

МПК: B63C 9/22

Метки: плота, сбрасывания, спасательного, хранения

...ее упоров 14 со стойками 15 фундамента 1. Контейнер при этом оказывается выложенным из положения для хранения и размещен на стойках 16 люльки 2 в удобном для дальнейшего транспортирования положении. Прн этом обеспечены подход и свободный доступ к торцам контейнера, а также возможность ручного переноса его на палубу, чем и создаются безопасные условия для перемещения контейнера на противоположный борт, Укладка контейнера в устройство в положение для хранения выполняется в обратном порядке.Для улучшения условий труда при извлечении контейнера из устройства для перемещения и при укладке контейнера на хранение в устройство качающаяся люлька 2 (см. фиг. 2) может быть снабжена удлиняющей рамой 17, соединяющейся с помощью шарниров 18...

Номер патента: 1606188

Опубликовано: 15.11.1990

Авторы: Баранов, Василевский, Коковихин, Крымский, Серго

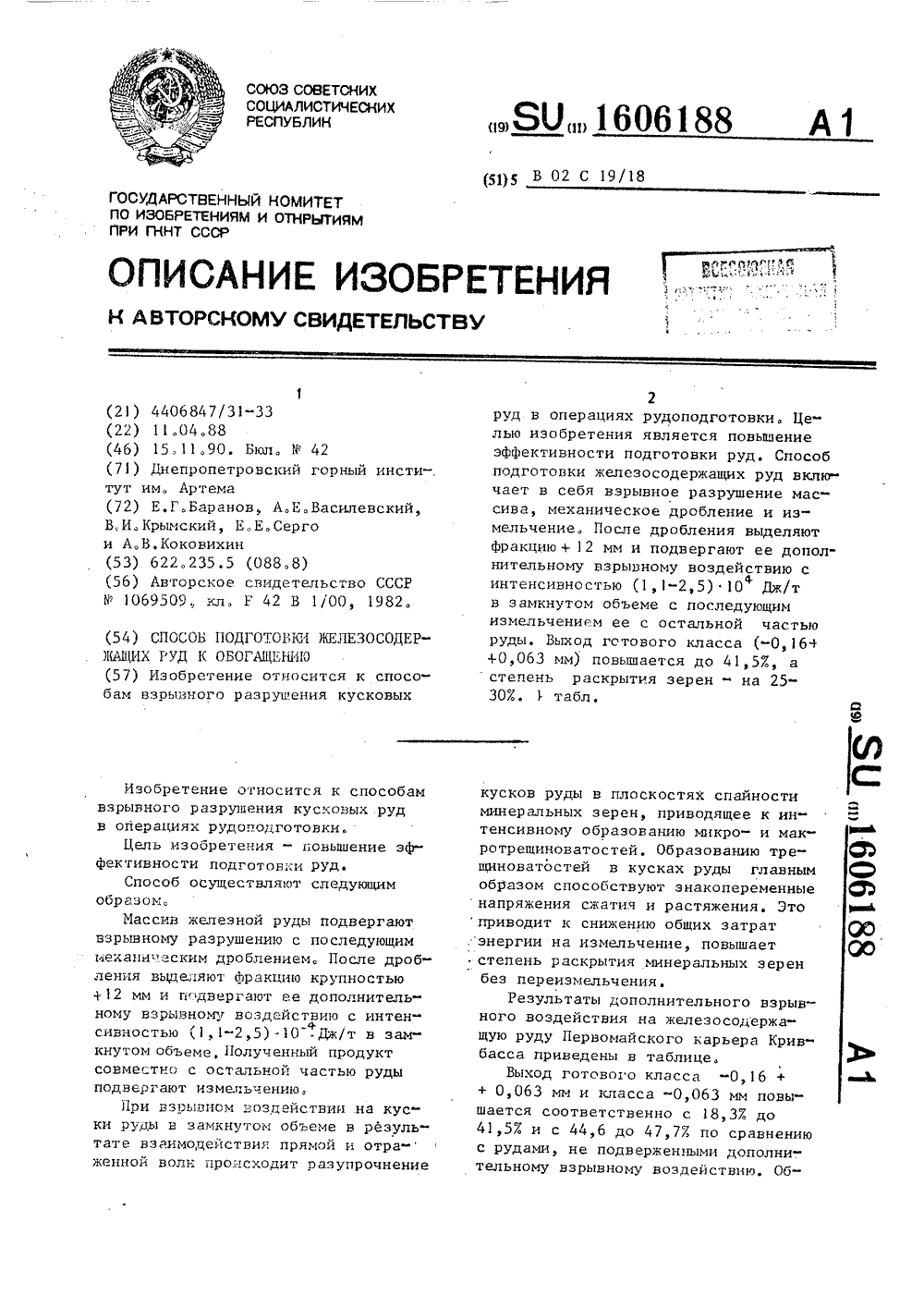

МПК: B02C 19/18

Метки: железосодержащих, обогащению, подготовки, руд

...и подвергают ее допол нительному взрывному воздействию с интенсивностью (1,1-2,5) 1 О Дж/тФ в замкнутом объеме с последующим измельчением ее с остальной частью руды. Выход готового класса (-0,16. Ф 0,063 мм) повышается до 41,57., а степень раскрытия зерен - на 25- 30%. ) табл. кусков руды в плоскостях спаиности минеральных зерен, приводящее к интенсивному образованию микро- и макротрещиноватостей. Образованию трещиноватостей в кусках руды главным образом способствуют знакопеременные напряжения сжатия и растяжения. Это приводит к снижению общих затрат .энергии на измельчение, повышаетстепень раскрытия минеральных зеренбез переизмельчения.Результаты дополнительного взрывного воздействия на железосодержащую руду Первомайского карьера Крив-...

Номер патента: 1606102

Опубликовано: 15.11.1990

Авторы: Баранов, Беркович, Габелев, Лобов, Радобольский, Рысь, Шкодо

МПК: A23N 12/00

Метки: корнеклубнеплодов, мойки

...подается в барабан 7 камеры 4 предварительной мойки, где в процессе мойки наряду с удалением земли, песка и мелких камней происходит частичное удаление легких примесей (соломы, ботвы, листьев). Далее сырье поступает в камнеловушку 9, где под действием восходящего потока моющей воды, создаваемого циркуляционным насосом 11, одновременно с мойкой картофеля происходит отделение камней и удаление их из устройства посредством наклонного конвейера 10. Из камнеловушки 9 картофель транспортируется потоком воды в барабан 8 камеры 5 окончательной мойки, где отмывается от остатков загрязнений, после чего выгружается из устройства по лотку 3.Отделяемые в процессе мойки легкие примеси направленным потоком воды, создаваемым циркуляционным насосом 11,...

Номер патента: 1289380

Опубликовано: 07.11.1990

Авторы: Баранов, Баскаков, Гусев, Колонтаева, Матвеев

МПК: H05F 3/02

Метки: зарядов, отвода, статического, электричества

...и открытий 13035, Москва, Ж, Раушская наб., д. 4/5Производстгеино-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 128938Изобретение относится к области техники борьбы с вредными проявлениями статического электричества и может быть испопьэовано при разработке устройств для предупреждения разрядов статического электричества во ланцевых соединениях трубоиро." водов в химиче аой и других отраслях промышленносги. Целью изобретения является повы-шение безопасности обслуживания трубопроводовЭта цель достигается увеличением надежности отвода зарядов.На чертеже схематично изображено предложенное устройство. Оно содержит кронштейнпроводящий элемент 2. На чертеже показаны также, фпанцы 3 соединяемых трубопроводов., Крснштейн 1...

Номер патента: 1605259

Опубликовано: 07.11.1990

Авторы: Баранов, Карпенко, Мельник

МПК: G06F 19/00

Метки: деятельности, родовой

...пока на выходе делителя 4 частоты не появится импульс переполнения (например, после десяти схваток), который устанавливает триггер 13 в единичное состояние и через элемент ИЛИ 31 устанавливает триггер 40 28 блока 25 в нулевое состояние,Триггер 28 блокирует элемент И 30, нулевой выходной сигнал которого блокирует работу блока 5 формирования фаз схваток. 45Триггер 13 в единичном состоянии переключает сумматор"вычитатель 12 в режим вычитания, переключает коммутаторы 16-19 и открывает элемент И 21. Коммутатор 16 подключает выход 50 регистра 11 сдвига к входу вычитаемого сумматора-вычитателя 12. Коммутатор 17 подключает выход регистра 10 сдвига к входу уменьшаемого сумматора-вычитателя 12, выход разности которого через коммутатор 18...

Номер патента: 1259537

Опубликовано: 30.10.1990

Авторы: Баранов, Макаров, Перешеин

МПК: B01D 1/30, G05D 27/00

Метки: выпаривания, процесса

...задатчика б и поэтому сигнал на выходе корректирующего регулятора 7 о".тается неизменным, При отклонении концентрации накипеобразующих и гидролизующихся компонентов в исходном растворе происходит соответствующее уменьшение или увеличение концентрации в конденсате вторичного пара продуктов химического взаимодействия ацтицакипеобразующего вещества с компонентами раствора. В рсзультате на выходе корректирующего регулятора 7 появляется сигнал соответственно на увеличение илц уменьшение со" отношения расходов ацтинакипеобразующего вещества и исходного раствора.В соответствии с измененным заданием регулятор 8 изменяет расход указанного вещества, вводимого в бак 1, пока не будет достигнуто новое оптимальное ссэтношецие расходов, необходимое для...

Номер патента: 1603266

Опубликовано: 30.10.1990

Авторы: Баранов, Ильгасова, Лесков, Любченко, Папков, Пенина, Прохоров, Стельмах, Стригуцкий

МПК: G01N 24/10

Метки: калибровочный, образец, эпр-спектроскопии

...характерспектров ЭПР, обуславливает появление узких и симметричных линий, слабо насыщающихся СВЧ-мощностью. Этиобстоятельства существенно повышаютэксплуатационные воэможности предлагаемого калибровочного образца иобеспечивают возможность калибровкиразвертки постоянного магнитного пои определения чувствительности радиспектрометров ЭПР и концентрации ПМЦпри высоких уровнях СВЧ-мощности.В предлагаемом калибровочном образрадикал становится элементом мелкойструктурной единицы матрицы и стабилен в этой единице как по времени,так и стойкости к внешним воздействиям.Важно и то, как показали исследования насыщенных углеводородов на свременных радиоспектрометрах ЭЛР спользованием накопительной техники,что собственный парамагнетизм в...

Номер патента: 1600809

Опубликовано: 23.10.1990

Автор: Баранов

МПК: A63B 23/00

Метки: спины, тренировки

...21 прадеты через полукольца 22, вмонтированные в подушку ",9, и снабжены ползунами 23,Нагрузочный механизм выполнен в виде системы рычагов, закрепленных на горизонтальной оси 24, расположенной в нижних отверстиях кронштейнов 9 платформы 3 параллельно опорной плоскости 5. При этом два рычага 25 расположены по обе стороны от опоры 4 для спины, а также опоры 17 для туловища и выполнены в виде рукояток, а на среднем рычаге 26 с возможностью скольжения установлена разрезная муфта 27,Нагрузочный механизм оснащен толкателем 28, одним концом пропущенным через втулку 17 и жестко закрепленным на подвижном элементе 20, а другим концом жестко связанным с разрезной муфтой 27, связанной со средним рычагом 26, Таким образом обеспечивается возможность...

Номер патента: 1599559

Опубликовано: 15.10.1990

Авторы: Баранов, Ковалев, Орлов, Томберг, Тулис, Ялышев

МПК: E21D 23/00

Метки: забое, кровлей, очистном

...крепи, р положенные в лаве, - однотипные, с одинаковым шагом расстановки их по лаве (фиг.1). По мере выемки оче редной полосы угля на участке лавы 1-2 вновь передвинутые секции устанавливают после их передвижки с номинальным распором Р, на участке 2-3, равном половине первого шага обрушения основной кровли (0,5 Ь), распор каждой последующей секции уменьшают на такую величину по срав нению с предыдушей, чтобы в точке 3 он оказался равным 0,5 Р, далееучастке лавы 3-4, равном 0,5 1 пор каждой последующей секции3 15995 увеличивают на такую величину посравнению с предыдущей, чтобы в точке 4 оН снова оказался равным РР. На участке 4-5 распор секциям задают равным номинальному значению Р. Описанным5 способом распор задают в каждом...

Номер патента: 1599210

Опубликовано: 15.10.1990

Авторы: Баранов, Заволокин, Коугия, Прудовский

МПК: B29B 13/06, B29B 9/06

Метки: полимерного, червячная

...НЬ хя те г и 2 л 0 В с 0 де ср ж и " . с ил и 3 д) и 3 е с .ки 3) О) и "с 1 усГя совсэ нс 5 Б )ем ссрБ 533;ь Бс),30 2 11 а Ооковой ьоверхьос ГиКопнСс г В 30 НС БЫ РХЗКИ М Ятсог И ЗЛЯ ВЬпогнг.ны Б(пгскньс (ГГВсрл)я 3. 112 кори мс)с 11 овлс.312 коньс нт)ино см 3 льП с С ВЫПОЛНЕНЫ (Ь Ня СЕ бОКОВОЙ ПоБсРхнОГг Отвс Рс иЯм и:.),)1 333 иьСР Овс 1(1 ьь0 и (1) О Р х 1 ь 1. От 15 (. Рс т и Я ) ь ) с ( и 0 5 0 ж " .г 31 и оГОМ 3 ОРИЗОНТЯЛЬНОИ С 5 МЯП 1 ИПЬ 1Тпг)(г 0,1 ЬПО 3035 Ь),нггЬП)г, (: ЗГОХ ПРС)3 ГХС;3,3 Т ИЗМЕНСНИС ЖИБГО СС.ЧЕгИЯсЭ151 ьснгскЫХ ОТВЕрТИИ сэ В КонуСЕ 1 гстроиг"ьБЯггеьэ.1:Срскрыти 51 ОтВерстий 3 Б к 01)- пусс 1 1 рОмкя ми От)ерстийс,1 ьзы -3 ОпреЛЕЛЯЕТСЯ Б:ЯЖ НОСТЬО МЯТ( РИа 2 Б ЧЕРВЯЧной мяшине и рс жимом 3 ослед(ю 31 ей его л...

Номер патента: 1599004

Опубликовано: 15.10.1990

Авторы: Баранов, Джалиашвили

МПК: A61F 9/007

Метки: глаукомы, лечения, открытоугольной

...операции в пределах ложа поверхностного склерального лоскута двумя меридиональными надрезами изглубоких слоев склеры была намеченаполоска с основанием к экватору размером ЗхЗ мм. Край намеченной полоски,обращенный к вскрытому шлеммову каналу, был прошит нитью, а ее концы вы 35ведены через поверхностные слои склеры и конъюнктиву эа пределы операционной раны в конъюнктивальный мешок.В послеоперационном периоде ВГД 25- 4026 мм рт.ст, Тонография: Рн - 29,9;С - Ое 111 Р 1 е 41 КБ 208 03 05 88была разрушена трабекула в зонеоперации путем натягивания нити. Приэтом образовалась разлитая фильтраци онная подушка, гониоскопически определялся сквозной дефект в трабекуледлиной около 2,5 мм, Через 6 дней после второго этапа лечения ВГД 1517 мм...

Номер патента: 1280901

Опубликовано: 15.10.1990

Авторы: Баранов, Батов, Бирюков, Брагин, Иванов, Колесников, Кривошлыков, Кузнецов, Метелкин, Рождественский, Тихоновский, Тур, Шангин

МПК: C22B 9/22

Метки: печь, электронно-лучевая

...расположен привод 28 поворота стакана 19. Количестволмеханизмов 24 вертикального перемещения слитков может быть и больше в за висимости от технологических требований для переплава.Электронно-лучевая печь работает следующим образом.50Переблавляемые заготовки 13-15 с помощью цехового крана (не показан) через люк 9 камеры 8 укладывают на тележку 10, которая по мере сплавления каждой заготовки последовательно перемещается на ширину заготовки с помощью штока 11 механизма перемещения тележки Посредством устройства 7 перемещения блока электронно-луче 01 вого нагревателя с электронными пушками 5 и 6 вводят последний в камеру 4 блока.Используя шток 25 механизма 24 вертикального перемещения слитков, вводят поддон 18 в кристаллизатор 2. В этом...

Номер патента: 1600004

Опубликовано: 15.10.1990

Авторы: Баранов, Баскаков, Гусев, Матвеев

МПК: H05F 3/04

Метки: антиэлектростатическая, опорная, поверхность

...1, В верхней части кронштейна 3 расположено сквозное отверстие 4, соединенное с пазом 5 для протягивания струны 2, нижний конец которой закреплен на выступе 6 пластинчатой пружины 7, жестко установэлементом натяжения, содержащим кронштейн 2-образной Формы, закрепленный на основании и снабженный в верхней части сквозным отверстием, соединенным с пазом для протягивания струны, нижний конец которой закреплен на выступе пластинчагой пружины, установленной между нижней частью кронштейна и основанием и снабженной регулировочным винтом, закрепленным на кронштейне.Аятиэлектростатическая опорная поверхность состоит из основания 1 и рабочей поверхности, образованной сгрунами 2, жестко закрепленными с одного 40м конца и натянутыми вдоль...

Номер патента: 1599877

Опубликовано: 15.10.1990

Авторы: Андреев, Баранов, Валитов, Каширин, Пестрякова

МПК: G06G 7/48

Метки: моделирования, полупроводникового, прибора, работы

...увеличивается ток через транзистор 1, который, в свою очередь, является базовым током транзистора 2,5 при этом выходное сопротивление транзистора 2 также уменьшается, что соответствует меньшему значению напряжения стабилизации устройства, ВАХ модели стабилитрона в прямом направлении определяется диодом 5.1С помощью модели стабнлитрона можно устанавливать напряжение стабилизации от 0,7 до 15 В.Измерение ВАХ устройства осущест" вляется с помощью прибора Л 2-56. Регулировка устройства для моделирования работы полупроводникового при.бора под определенный тип стабилитрона осуществляется прибором Л 2-5 б по, виду ВАХ, Напряжение стабилизации выставляется путем изменения сопротивпения резистора 4 и получения необходимого соотношения номиналов...

Номер патента: 1599869

Опубликовано: 15.10.1990

Авторы: Баранов, Зиняков, Станьков, Шевцов

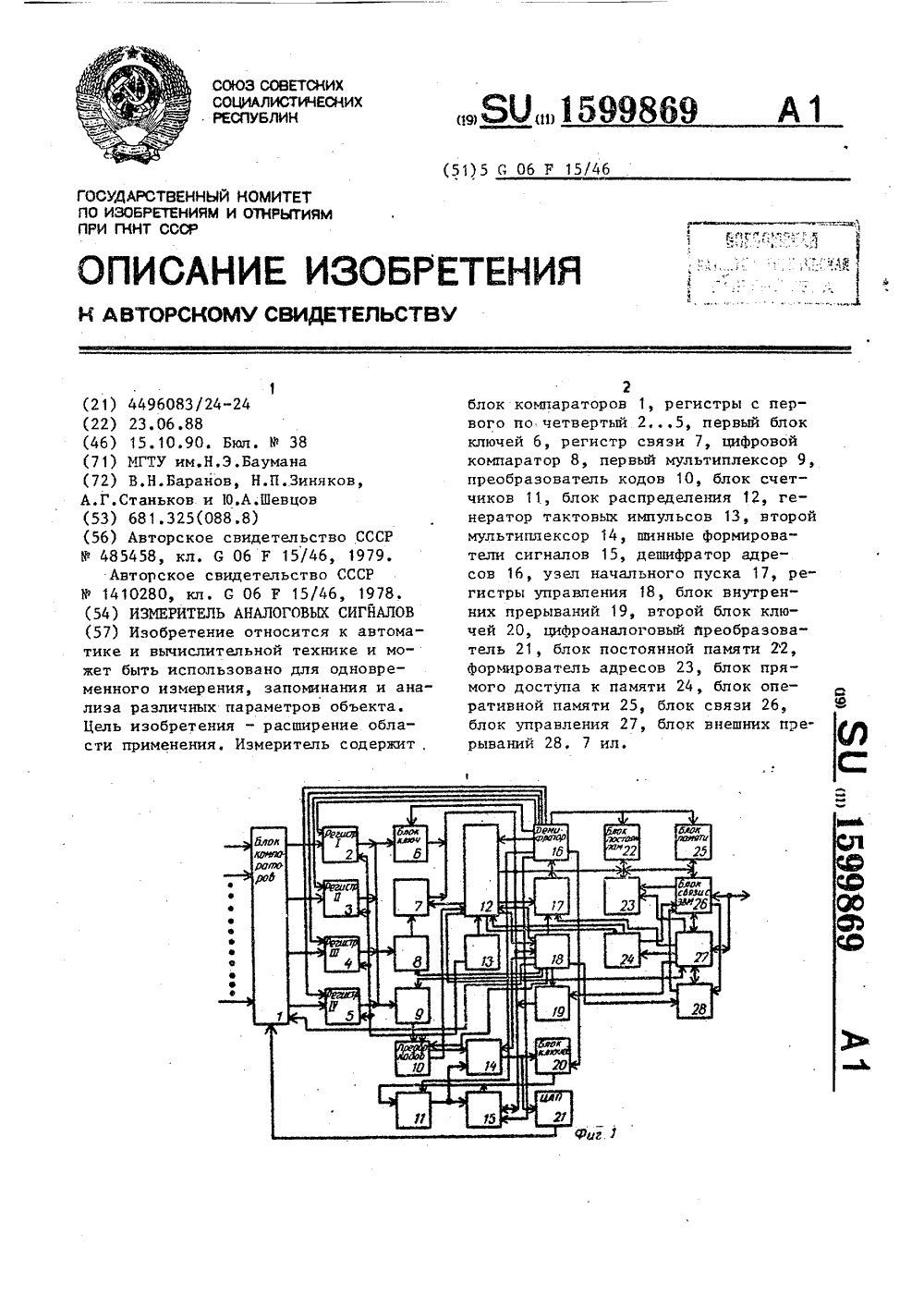

МПК: G01R 19/25

Метки: аналоговых, измеритель, сигналов

...возникает необходимость изменить режим работу всего устройства, то блок 12 модифицирует содержимое блока регистров 18, загружая в них новые данные. Данный блок осуществляет следующие управляющие действия: инициирует прерывания внешней ЗВМ через блок.28 (блок внешних прерываний) с указанием адреса-вектора," разрешает или запрещает работу блока 19 внутренних прерываний; разрешает два вида радиальных прерываний блока 12, разрешает работу блока 24 прямого доступа к памяти; выбирает нужную группу входных компараторов 1 с помощью внешних линий стро" бирования, управляет работой мультиплексора 14, преобразователя 10 и цифрового компаратора.Блок 19 внутренних прерываний предназначен для экстренного изменения нрбграммы функционирования...

Номер патента: 1599809

Опубликовано: 15.10.1990

Авторы: Андреев, Баранов, Ермолаев

МПК: G01R 27/26

Метки: датчиков, емкостных, измерительный

...датчика 7под действием цепи отрицательнойобратной связи первого операционногоусилителя 2 перетекает в первый конденсатор 1. Одновременно первый кон 40 денсатор 1 заряжается от источника5 опорного напряжения через первыйрезистор 4, Суммарный заряд, накопленный на первом конденсаторе 1 к концуопорного интервала времени Т (мо 45 мент времени й, на фиг,2 а), описывается выражениемЧ(То) СхП +ТоюБфгде С- емкость емкостного датчи ка 7;напряжение источника 5 опорного напряжения;Р. - сопротивление первого резистора 4.55 Поскольку в течение интервала времени Т, первый ключ 12 разомкнут, авторой ключ 13 замкнут, второй конденсатор 16 в течение опорного интерва5 1599809 ла времени Т заряжается от источника 5 опорного напряжения через второй...

Номер патента: 1598078

Опубликовано: 07.10.1990

Авторы: Баранов, Иванов-Цыганов, Хандогин

МПК: H02M 3/337

Метки: постоянного, постоянное

...откоытого состояния обоих транзистооов 4 и 5, Первичная обмоткатрансфооматора 1 оказывается закороченной. Б цепи первый входной вывод - первичная обмотка трансформатора 1тоанзистооы 4 и 5 - дроссель 8 - конденсатоо 3 - второй входной вывод начинает проПосле того, как напряжение 14 на выходных выводах превысит верхний предел (фиг.З), срабатывает пороговый элемент 7, выходное напряжение 15 которого (фиг.З) через управляющий вход воздействует на генератор б прямоугольного напряжения. При этом дополнительные транзисторы 12 и 13 генератора прямоугольного напряжения открываются, шунтиоуют переход база - эмиттер транзисторов 10 и 11 генератора б, запирая их, Генерация прекращается (15, фиг.,З), Транзисторы 4 и 5 закрываются. Ток 10 в...

Номер патента: 1597866

Опубликовано: 07.10.1990

Авторы: Андреев, Баранов, Ермолаев

МПК: G05D 29/00

Метки: гальванометрическим, приводом

...исходном состоянии задатчиком 6 положения формируется нулевой уровень напряжения на входе суммирования сумматора 7. С преобразователя 3 на вход вычитания .сумматора 7 также подается нулевой уровень напряжения, соответствующий начальному положению ротора гальванометра 2. Напряжение на входе преобразователя 8 при этом также равно нулю, ток 1 г через гальванометр 2 отсутствует, и тепло(9) де Ь аэованияВф коэ и нт пре теля 1 имеем, (й) второ- уменьшается оотв тепл тстве во ц 9 - Пкй) олнител 7) В п ность приводанирования опреой мощностии тепловой мощьного термоэлевода, ко положени ,соответс положени активным становит ностью э Р (1) + Рту (0)(12) ри выборе значен Втак, чтобы со И) -О пар аметдалось в а, венреобразовавателя 8;яжение с мгде а...

Номер патента: 1597762

Опубликовано: 07.10.1990

Авторы: Андреев, Баранов

МПК: G01R 23/06

Метки: частоты

...В момент окончания опорного интервала времени ключ 4 закрывается. Накопленный за время интегрирования на конденсаторе 9 заряд с этого момента сохраняется неизменным до окончания интервала времени Т . Напряжение на выходе операционного усилителя 6 при этом неизменно и составляет2УоТ аог 1 Л ф1Интегрирование опорного напряженияБ интегратором 3 со сбросом продолждется до окончания интервала времениТ, К моменту окончания интервала времени Т на выходе интегратора 3 сосбросом формируется напряжение По заднему фронту импульса Т с выхода входного формирователя 17 ключ 2 закрывается, прекращая интегрирование опорного напряжения источника 1 опорного напряжения интегратором 3 со сбросом. По сигналам управления ключи 20 и 22 закрываются, а...

Номер патента: 1597692

Опубликовано: 07.10.1990

Авторы: Баранов, Машков, Ширяев

МПК: G01N 3/56

Метки: газовых, износ, испытаний, средах, температурных, трение

...герметичного цилиндра, соединен с гибкими трубопроводами 13 ввода-вывода хладагента и сочленен с электронагревателем 12 через подшипник 14 качения.Устройство содержит также систему измерения моменет трения, состоящую иэ двуплечевого рычага 15, закрепленного в подиэпниках качения на основании 1, контактирующего одним плечом с держателем контробраэца, другим - со штоком 16 реостатного датчика силоиэмерителя 17, установленного на основании вне теплообменника и электронной системы, состоящей из источника 18 постоянного тока, цифрового вольтметра 19, связанных через и реобразователь с Э ВМ, и электронного самописца 20, системой регулировки и стабилизации температуры, состоящей из термопары 21, установленной в контробразцах на глубине...

Номер патента: 1596472

Опубликовано: 30.09.1990

Авторы: Баранов, Ульченко

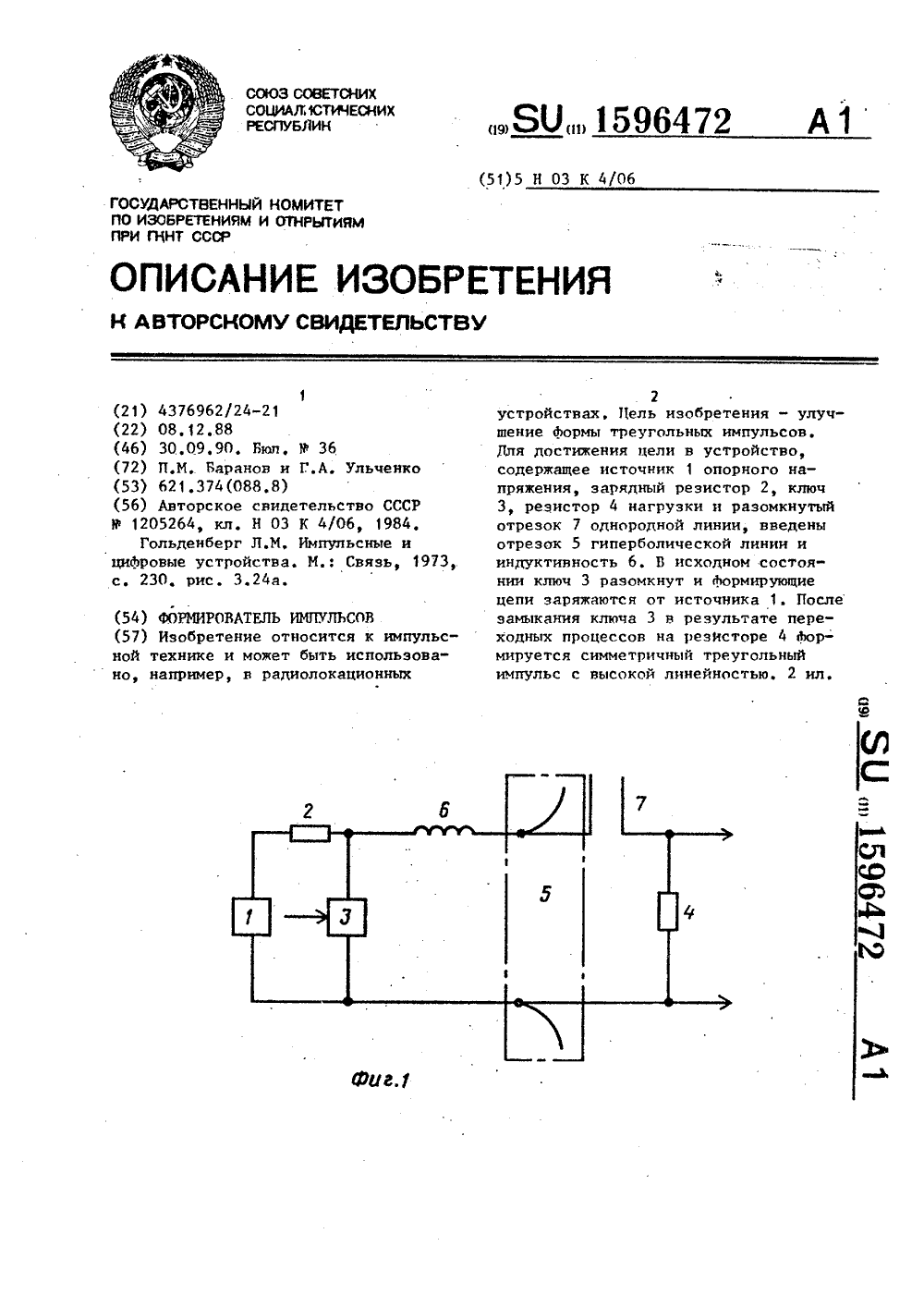

МПК: H03K 4/06, H03K 5/06

Метки: импульсов, формирователь

...40 кнц 111 й 2 где Ы - сопротивление параллельного1соединения индуктивности игиперболической линии;И - волновое сопротивление однородной линии,"В. - активное сопротивление рЕМзистора 4.Формирователь работает следующим образом.В исходном состоянии источник 1 через зарядный резистор 2 заряжает Формирующие цепи. При замыкании ключа 3 происходит разряд через ключ 355 и резистор 4.Проводимость между выходными клеммами отрезка 5 при замкнутом ключе 3 равна(3) Напряжение на выходных клеммахотрезка 5 определяется операторнымвыражением цЬ) 1 1 1 рт, +-. У(4) Подставляя (3) в (4) и учитывая,что, как следует из (2) 8 ф получаем ц е(+ 2 е - ). Оригинал от полученного операционного изображения Функции 0(с) = 2- 1(Е) -- (е - в ") 1Г 2 е 4и 2"(и ) + (и...

Номер патента: 1596397

Опубликовано: 30.09.1990

Авторы: Баранов, Березин, Королев, Поплевин

МПК: G11C 29/00

Метки: запоминающее, оперативное, резервированием

...на входы элементов И 16 генератора 2 и разрешает прохождениеинформации с входов 8 на входы сумматоров 13 и 14 по модулю два генератора 2кода, Генератор 2 производит вычисление20 контрольных разрядов для поступивших информационных разрядов, которые записы-.ваются в блок 1 памяти по соответствующимуправляющим сигналам выборки кристаллаи разрешения записи (на чертежах не по 25 казаны) блока 1 памяти.Если на входы 7 поступил адрес слова,в котором имеется две неисправности, блок5 сравнения соответствует этому адресу.Блок 6 выдает на входы управления ре 30 жимом генератора 2 кода Хэмминга сигналы а а 1,Ьаоа 1, Ьао а 1.Генератор 2 в качестве контрольныхразрядов выдает значение разрядов Оо- Оз,что и будет записано в блок 1 памяти. При35...

Номер патента: 1596387

Опубликовано: 30.09.1990

Авторы: Баранов, Березин, Новиков, Поплевин

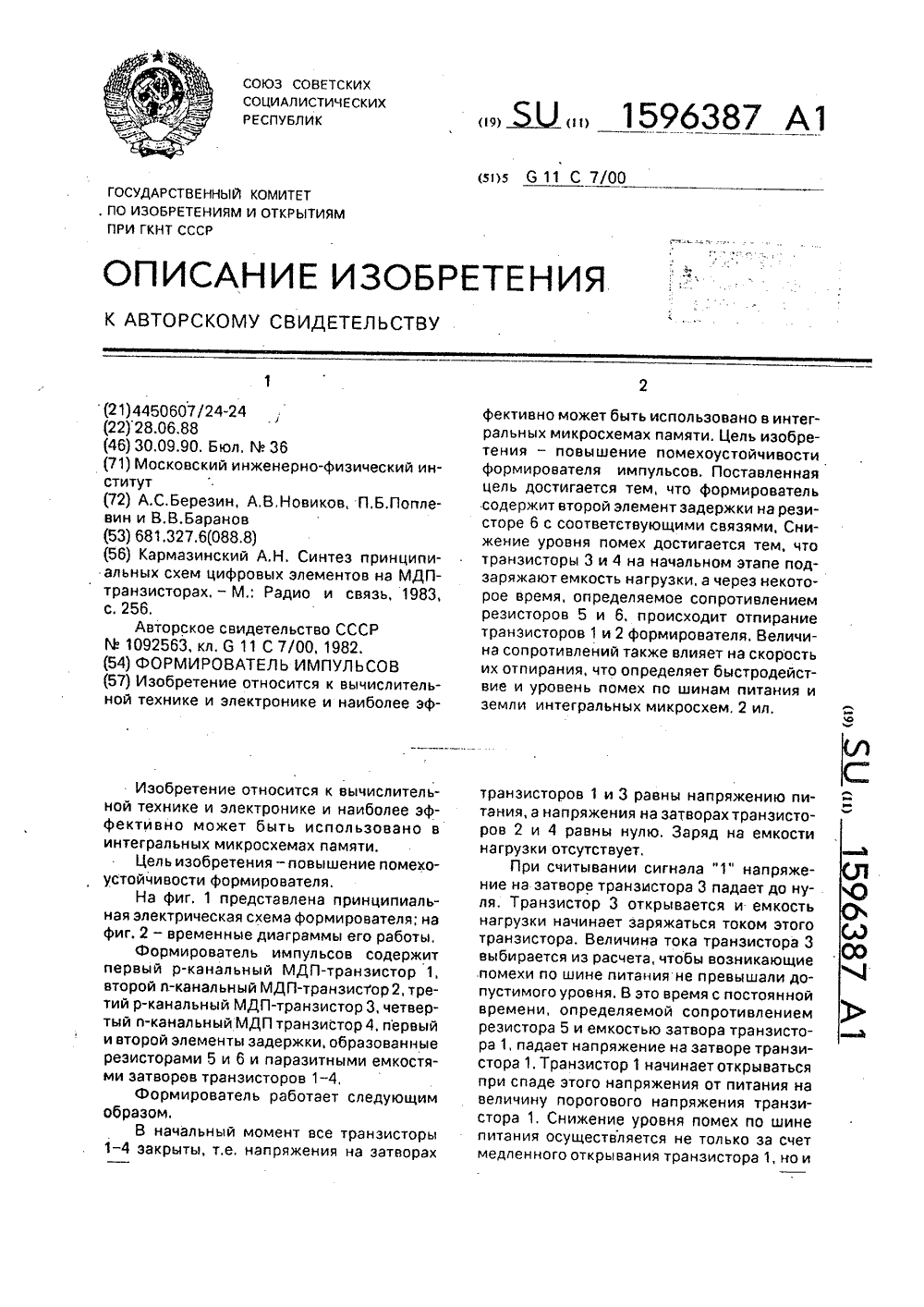

МПК: G11C 7/00, H03K 5/00

Метки: импульсов, формирователь

...напряжения на затворах транзисторов 2 и 4 равны нулю. Заряд на емкости нагрузки отсутствует.При считывании сигнала "1" напряжение на затворе транзистора 3 падает до нуля. Транзистор 3 открывается и емкость нагрузки начинает заряжаться током этого транзистора. Величина тока транзистора 3 выбирается из расчета, чтобы возникающие помехи по шине питания не превышали допустимого уровня. В это время с постоянной времени, определяемой сопротивлением резистора 5 и емкостью затвора транзистора 1, падает напряжение на затворе транзистора 1. Транзистор 1 начинает открываться при спаде этого напряжения от питания на величину порогового напряжения транзистора 1. Снижение уровня помех по шине питания осуществляется не только за счет медленного...
