Баранов

Номер патента: 1640505

Опубликовано: 07.04.1991

Авторы: Алексеев, Баранов

МПК: F27B 19/02

Метки: заготовок, линия, механизированная, термообработки

...обработке в нагревательной печи 1, подается шагающими балками к окну разгрузки печи, Включается механизм 8 перемещения в радиальном направлении ходовой части 9, при этом рабочий орган 10 в виде вил перемещается по направляющим 5 в сторону нагревательной печи 1, входит между неподвижными балками, подвижные балки при выгрузке заготовок находятся в нижнем положении, Приводится в действие механизм 15 привода захватов 14, которые своими губками фиксируют заготовку 11 на рабочем органе 10 для устранения ее перекоса по вертикали, Затем выполняется реверсирование и ходовая часть 9 под действием механизма 8 возвращается по направляющим 5 в исходное положение. После этого включаются последовательно приводы продольно-поперечного...

Номер патента: 1640172

Опубликовано: 07.04.1991

Авторы: Баранов, Белов, Космович, Кошеленков, Румянцев, Шевченко

МПК: B21B 1/10

Метки: высокочастотной, осесимметричных, станок, цилиндрических

...канал 19 А) является рабо"чей. Золотник имеет полости 20 и 21и соединяет эти полости с концентратором 14 А с одной стороны и электрогидрокраном 22 и магистралью 23 охлаждакщей среды с другой,. Для осуществления разворота гидро- распределителя с магазином концентраторов на необходимый угол служит приводной двигатель 24,Устройство работает следующим образом.Подготовленная к закалке деталь 4укладывается на шаговый транспортер2. Нри поступлении детали 4 на рабочую позицию включается автооператор 3 и поднимает деталь на уровень центров 5. Индуктор 11 и механизм 12 позиционирования с гидрораспределителем 13 в это время находятся в одном из крайних положений 1 или 11. После Фиксации детали в центрах 5 включается перемещение...

Номер патента: 1639991

Опубликовано: 07.04.1991

Автор: Баранов

МПК: B44C 5/08

Метки: витраж

...через Фронтальную и тыльную грани ппастины 2, а другая часть излучения за счет полного внутреннего отражения от поверхностей граней распространяет" ся по пластине 2, отражается от позеркаленных граней 5 и выходит, наконец, через грань, свободную от з ер кального покрытия, Р асчет пок азывает, что, если показатель преломпения материала пластины 2 равен 1,5, то 75 люьинесцентного излучения остается внутри пластины 2 и начинает распространяться по нейЛучистый поток, упавший на пластину 2, преобразуется в три различных излучения, отличающихся между собой по направлению и спектральному составу;прямой поток от источника света после прохождения через пластину 2 не изменяет своего направления, его спектральный состав определяется спектральным...

Номер патента: 1639590

Опубликовано: 07.04.1991

Авторы: Баранов, Березовский, Беркович, Габелев, Лобов, Радобольский, Рысь, Шкодо

МПК: A23N 15/00

Метки: корнеклубнеплодов, резки

...7.Ротор 3 состоит из торцовых стенок 8 и 9, соединенных полыми стяжками 10. В стенке 9 имеется загрузочное окно 11, В полых стяжках 10 размещены поворотные оси 12, к которым посредством пальцев 13 прикреплены лопасти 4, На стенке 9 ротора 3 посредством болтов 14 закреплены фланцы 15, связанные с осями 12.К каждой лопасти 4 ротора 3 присоединен дополнительный элемент 16 криволинейной формы постоянного радиуса кривизны Й с центром, расположенным на оси 12 поворота лопасти 4, причем дополнительный элемент 16 обращен выпуклостью к внутренней поверхности барабана 1 с образованием постоянного зазора б при различных углах поворота лопасти 4 относительно барабана 1 в диапазоне от а 1 до аД,Устройство работает следующим образом,Отмытые...

Номер патента: 1638498

Опубликовано: 30.03.1991

Авторы: Баранов, Громов, Мартыненко

МПК: F26B 3/12

Метки: диспергирующее, распылительной, сушилки

...ввода газообразного сушильного агента и для вывода высушенного продукта 3, а также размещенное в верхней части газораспределительное устройство 4, Сверху соосно сушильной камере 1 встроено диспергирующее устройство, выполненное в виде гидроциклона 5, состоящего из цилиндрического корпуса б, к которому снизу примыкает коническая часть 7, а сверху крепится промежуточная камера 8 с патрубком 9 для вывода осветленной жидкости, По оси корпуса б установлен цилиндрический патрон 10 с размещенным в его верхнем выходном сечении регулятором 11 и тангенциально корпусу б размещены патрубки 12 для подачи суспензии. высушиваемого материала в сушилку,Сушилка работает следующим образом, Исходный влажный материал в виде суспензии подается под...

Номер патента: 1636694

Опубликовано: 23.03.1991

Авторы: Баранов, Кудряшов, Цыганкова

МПК: G01J 3/10, H01J 61/02

Метки: абсорбции, атомной, газоразрядная, лампа, спектральная

...в стеклянной трубке 5 с небольшим зазором между внутренней стеклянной трубкой и боковой поверхностью катода, необходимым для предотвращения проникновения тлеющего разряда на боковую поверхность катода. Катод, анод и стеклянная трубка смонтированы на стеклянной ножке 6 с помощью молибденовых выводов 7. Анодный вывод внутри лампы для изоляции от газового разряда помещен в стеклянную трубку 8, Лампа наполнена инертным газом-неоном до давления, рассчитанного по формуле Р й = А; где Р - давление газа в лампе; б - наименьший диаметр. Для подключения к источнику питания лампа снабжена октальным цоколем 9 под стандартную ламповую панель.При подключении такой лампы к источнику питания между анодом 3 и разрядной полостью катода 4 зажигается...

Номер патента: 1636524

Опубликовано: 23.03.1991

Автор: Баранов

МПК: E02D 15/10

Метки: грунтоукладчик, плавучий, подводный

...(запорным) устройством 8, которое посредством связи 9 взаимодействует с эстакадой управления и при помощи шарнира 10 соединен с лотком. Бункерная стенка 11 посредством шарнира 12 соединена с лотком, который набирается из лотков-модулей 13. Приводом лотка и планировочно-дозирующего (запорного) устройства являются лебедки, расположенные на эстакаде управления, с помощью которых лоток может устанавливаться под необходимым углом, а также закрепляться горизонтально в транспортное положение.На понтоне предусмотрены места для запаса материалов, которые подаются в бункер бульдозером, подвижным такелажам, транспортерами и т,д, Для перемещения и папильонирования грунтоукладчика во время работы предусмотрены лебедки и становые якоря, а на...

Номер патента: 1635215

Опубликовано: 15.03.1991

Авторы: Баранов, Кузьмин, Маринчук, Поплевин, Трошин, Чекмазов

МПК: G11C 11/40

Метки: памяти, узел

...резервирования. После поднятия сигнала разрешения резервирования на входе 9до " 1" в элементе 3 будет хранитьсяадрес, который через мультиплексор 1подается на выход 11В режиме пережигания плавкой перемычки на входе7 устанавливают сигнал "1", а навходе 9 - сигнал "0". В этом случаеадресный сигнал с входа 8 осуществля"ет управление транзистором большойплощади элемента 2, Если на входе 8установлен сигнал 0, то через этоттранзистор протекает большой ток,который пережигает плавкую перемычку, Если же адресный сигнал соответствует "1", то перемычка сохраняется, В результате пережигания иифорпформула изобретенияУзел памяти, содержащий мультиплексор, элемент И, элемент постоянного хранения информации, элементпредварительного хранения...

Номер патента: 1635194

Опубликовано: 15.03.1991

Авторы: Баранов, Будников, Солдатов, Федотовский, Фельдман, Фидельман

МПК: G06F 15/332

Метки: анализа, процессор, сигналов

...(4) и (1) в матричной форме:Б = ехр - - Г Я(1)1Кеехр - - )хх%(6) откудар е,К: - ех р ( -- )Е ,Я ) ) Е ц- -К)еи )ЕеЕ Кц)Аналогично, домножая последнее вы+ражение на тГ, получим): -и ( т )е(в )г х)т,Можно показать, что дляехр х2х (1 - шп размером И (2 М+1) псевдоМ иобратной будем матрица - ехр(- - шпСуществует вариант представления для энтропии Нл Е = -1 п 8,ь-о Применение метода Лагранжа дает из (1) и (2) 1.(9) -. (."., -К К и) =-ИСвойство сопряженности корреляционной функции К) делает целесообразным использование в выражениях (3),551635194 суммы не только с нулевыми, но и сненулевыми нижними значениями, т.е,(8) Вычисления в предлагаемом устройстве осуществляются следующим образом15 На вход блока 1 по входу 2 подаются...

Номер патента: 1635169

Опубликовано: 15.03.1991

Авторы: Баранов, Гостев

МПК: G06F 3/00

Метки: ввода, данных, микрокалькулятор

...код поступает на управляющие входы коммутатора 8, что вызывает реакцию аналогичную нажатию цифровых клавиш клавиатуры 3. Последний управляющий сигнал с блока 10 управления считает информацию с регистра 45. Еслив нем записан код, соответствующийоперации С/1, то программа будет выполняться дальше. На все время вводаданных на первом синхронизирующем 20выходе блока 10 управления присутствует сигнал, который. запрещает внешнему устройству менять информацию насвоих выходах, При отсутствии этогосинхронизирующего сигнала после сменыинформации на выходах внешнего устройства по импульсу записи, поступающему с последнего на блок 11, происходит запись информации в регистры 43данных. При этом имеется ввиду, что 30на выходе внешнего устройства...

Номер патента: 1634856

Опубликовано: 15.03.1991

Авторы: Баранов, Керимов, Оруджев

МПК: F15B 21/12

Метки: дисперсных, производства, систем

...колеточник 11 питания, делитель 12 потока и распределитель 13 попеременного подключения полостей 14, 15 гидроцилнндров к магистралям 16,нагнетания и слива. Корпус 7 или 8 взаимодействует с элементом 3 или 4. Гидроцилиндры расположены оппозитно относительно виброемкости 1. 1 ил. бательную систему в вертикальной плоскости и закреплять в наклонном положении.Установка для производства дисперсных систем функционирует следующим образом.Поток рабочей жидкости, минуя делитель потока, частично поступает к дросселю 20, обеспечивающему заданное число оборотов гидродвигателю 19 гидрораспределителя 13. Вращающийся гидрораспределитель 13 распределяет рабочую жидкость через магистрали в полости гидроцилиндров, При этом перемещения...

Номер патента: 1634624

Опубликовано: 15.03.1991

Авторы: Акопян, Баранов, Джавахян, Макаркин, Стыркин

МПК: B66C 23/08

Метки: кран-манипулятор

...оси 20. Объем 24 заполненмаслом, служащим для смазки винтовой передачи и вытесняемым в зубчатый редукторпри опускании винта 11.Масса противовеса 5 устанавливаетсяисходя из условия совмещения общего центра масс системы, включающей грузозахватный орган 25, грузонесущее звено 2 и егопротивовес 5, с осью шарнира груэонесущего звена 2 с рычагом 1.Масса противовеса 4 устанавливаетсяисходя из условия совмещения центра масссистемы, включающей грузоэахватный орган 25, грузонесущее звено 2 с противовесом 5 и рычаг 1 с противовесом 4, с осьюопорного шарнира 14.Массы тяги 3 и его противовеса 6 устанавливаются исходя иэ условий совмещения их общего центра масс с осью шарнира13 и уравновешивания массы манипулируемого объекта при вертикальном...

Номер патента: 1633307

Опубликовано: 07.03.1991

Авторы: Баранов, Гликсон, Лукьянов

МПК: G01M 13/04

Метки: жесткости, осевой, шарикоподшипников

...6 и груза 8 от вертикали,находят разность этих углов, которая и будет равна углу перекоса колец, Подают навибростенд 2 с генератора 11 звуковых колебаний напряжение переменной частоты.С помощью вибродатчика 4, вольтметра 10и частотомера 12 определяют резонанснуючастоту подвижной части 3 вибростенда 2 ипо полученной частоте и известным массамподвижной системы 3 с деталями и груза 8находят осевую жесткость подшипника призаданном перекосе колец,П р и м е р, Определяли осевую жесткость шарикоподшипников 2076084 Е приперекосах колец,Устанавливали контролируемый шарикоподшипник на подвижную часть вибростенда ВЭДСс вертикальнымнаправлением вибрации, Нагружали подшипники грузом 5,0 Н. Наклоняли вибростенд. Жидкостными маятниковымиуровнями...

Номер патента: 1632641

Опубликовано: 07.03.1991

Авторы: Балясников, Баранов, Куинджи, Стрежнев

МПК: B23B 27/20

Метки: алмазный, резец

...оправки, В углублении основания закреплен запаян) алмаз 3. Он содержит две цилиндрические грани: пологую 4 и крутую 5 с большим углом наклона к 15 основанию 2, ориентированные под углами а и Р к основанию и имеющие радиусы кривизны й 2 и Я 1 соответственно. Пересечение обеих цилиндрических граней 4 и 5 образует.лезвие б резца, Соотношение 20 радиусов кривизны цилиндрических граней 5 и 4 В 1 и В 2 определяется по формуле В а т,а % где р - угол наклона стола оправки плоско сти, в которой лежит лезвие 6, в направлении пологой грани 4 вблизи вершины, определяемый по формуле у=эгсщ 29 т )3С 9 - т 9 аПри этом достигается равенство площадей АВС и АСО, т.е. достигается равенство обьемов обрабатываемого материала, деформируемых гранями резца.При...

Номер патента: 1632636

Опубликовано: 07.03.1991

Авторы: Апанасенко, Баранов, Кабулов, Сачко, Хашимов

МПК: B22F 9/08

Метки: гранул, ферросплавов

...не ниже 25 С на сетчатых конвейерах. Гранулы имели сферическую форму, поверхность их была покрыта сплошной пленкой жидкого стекла толщиной 0,04 мм, Стойкость полученных гранул и пленки жидкого стекла на них сохранялась в течение 90 сут. Литая корка гранул.не содержала карбидов. Прочностные свойства оценивались по сопротивлению удару и истиранию в вибропитателе марки 75 Т.ДРМ в течение 1 мин, Прочность гранул 30 о .П р и м е р 2. В условиях. примера 1 использовали раствор жидкого стекла плотностью 1,45 г/см, подогретый до 45 С. Гран улы имели сферическую форму, поверхность их была покрыта пленкой жидкого стекла толщиной 0,045 мм. Стойкость полученных гранул и пленки жидкого стекла сохранялась в течение 90 сут. Литая корка гранул...

Номер патента: 1631682

Опубликовано: 28.02.1991

Авторы: Аркадьев, Баранов, Ключев, Шенгелая

МПК: H02M 7/48

Метки: импульсно-фазового, преобразователем, тиристорным, трехфазным

...постоянным током по линейному закону благодаря тому, что цепь эмиттер - база соответственно транзистора 42, 43 и 44 шунтирована стабилитроном 39, 40 и 41 и транзистор с резистором обратной связи 45, 46 и 47 работает в режиме источника тока. Линейно нарастающее напряжение в течение 2 - 3 с дифференцируется конденсатором 69, 70 или 71, открываются транзистор 66, 67 или 68 и транзистор 26 ключа обнуления, по - следний обнуляет конденсатор 5, т.е, происходит сброс пилы, Транзистор 66, 67 или 68, открываясь на короткий промежуток времени, создает цепь для выдачи импульса при авах =150 предшествующим каналом, если по какой-либо причине он не был выдан раньше ключевым элементом 1.С момента окончания заряда конденсатора 63, 64 или 65...

Номер патента: 1631608

Опубликовано: 28.02.1991

Авторы: Баранов, Коновалов, Уваров

МПК: G11C 29/00

Метки: блоков, памяти

...за время контроля от точки О. При выполнении операции сложения происходит движение Овправо по лучу, а при45 50 выполнении операции вычитания - влево. Пусть к 1-му моменту суммарный вес 6 находится в точке 6 . Если в 1-й момент на вход сумматора пришел вес 4, то при сложении 6 и Ь суммарный вес 6 ; переходит в точку 62)11. Ввиду ограниченности разрядной сетки регистра 8 суммарный вес 6 ; не может принимать значение, большее 6;накс = 2" - 1, где п - разрядность регистра 8, поэтому значения 6 принадлежат ограниченному отрезку на луче. Если к )-му моменту суммарный вес достигает 6 , то при сложении 6; и Ь формируемый суммарный вес может превысить 6 цакс, определяемый разрядностью регистра 8, при этом вырабатывается сигнал...

Номер патента: 1631425

Опубликовано: 28.02.1991

Авторы: Баранов, Исакова, Хабаров

МПК: G01N 33/48

Метки: отбора, профессионального, работающих, фармпроизводстве

...и социальной переэдаптэции заболевшего рабочего, потому что в самом начале трудового пути он отстраняется от нежелэтельных вредных для него видов деятельности, э администрация, медучреждения и органы социального обеспечения избэвляются от определенных юридических и зкономических трудностей, связанных с лечением и содержанием нетрудоспособного, переквалификацией и переобучением ээболевшего работника, э также с подготовкой нового специалиста нэ место уволенного или отсутствующего по состоянию здоровья, выплаты пенсии по инвалидности вследствие профзаболевания. 5 10 15 20 25 30 35 щодод =100,Мпреп40 45 где ву о - мэссовэя доля -эцетилсульфэленэ в отношении к неизменному сульфэлену; Мыацет - масса эцетилсульфэленэ, мг; Мпреп - масса...

Номер патента: 1631109

Опубликовано: 28.02.1991

Автор: Баранов

МПК: E02B 3/26

Метки: гидродинамическое, отбойное

...изобретения Составитель Р. НагорнаяРедактор Т, Лазоренко Техред Л.Сердюкова Корректор С. Черни Тираж 37 б Подписное Заказ 525 ВНИИПИ Государственного комитета по изобретениям н открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д, 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1011 Изобретение относится к оборудованию причальных гидротехнических сооружений, особенно плавучих и стационарных с высоким ростверком, обеспечивающему безопасный навал и стоянку при волнении крупнотоннажных судов, и может быть использовано в качестве волнолома или защитного устройства конструкций (затворов) и сооружений от воздействия волновыхударов,5 ель-изобретения - увеличениеэнергоемкости отбойного устройстваи улучшение...

Номер патента: 1629755

Опубликовано: 23.02.1991

Авторы: Баранов, Пугинский

МПК: G01B 17/04

Метки: профилометр

...- повышение качества контроля поверхностей деталей за счет измерения ее контактной жесткости.На чертеже представлена схема профило метра.Профилометр имеет основание 1, установленный на нем с возможностью поступательного перемещения корпус 2, консольно закрепленный на корпусе 2 кронштейн 3. выполненный в виде упругой балки, установленные на кронштейне 3 преобразователь 4 поперечных колебаний и щуп 5, выполненный в виде стержня со стальным шариком, предназначенным для контактирования с контролируемой поверхностью 6, вибратор 7, установленный на кронштейне напротив преобразователя 4, и блок 8 измерения резонансной частоты, вход которого электрически связан с преобразователем 4, а выход с вибратором 7,Профилометр работает следующим...

Номер патента: 1629492

Опубликовано: 23.02.1991

Авторы: Баранов, Баталов, Блинов, Медведский, Щербич

МПК: E21B 36/00

Метки: зоне, колонн, многолетнемерзлых, обратном, обсадных, пород, предотвращения, промерзании, смятия

...экспериментальныеисследования при температуре -5 С и -2 С по определению прочностныхохарактеристик ледяных пробок из различных материалов показывают, что пр очност ные характеристики пр об ок, сформированных при -5 ОС, в 2-3 раза превышают аналогичные характеристики образцов при -2 С. Причем сцепление цементных пробок значительно выше, чем ледяных, Ледяные пробки могут быть сдвинуты нри температуре,близкой к 0 С. Опыт показывает, что в вертикаль- .ной скважине (трубе) лед возникаетв виде отдельных дендритов от стенок,при этом объем жидкости увеличивается. При закрытом цементной пробкойустье давление во внутриколонномпространстве будет возрастать.Проведенный расчет показывает,что при -2 С давление в замкнутойополости (в...

Номер патента: 1629394

Опубликовано: 23.02.1991

Авторы: Ашпиз, Баранов, Добшиц, Пейч, Писарев

МПК: E02B 13/00

Метки: болотистой, воды, лоток, местности, отвода

...открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Изобретение относится к гидротехнике. и может быть использовано при регулировании и перераспределении поверхностного сгока воды, а также для защиты отподмыва земляного полотна дорог в болотистой местности.Цель изобретения - повышение надежности работы.На фиг. 1 изображен лоток, поперечныйразрез; на фиг. 2 - вид А на фиг. 1. 10Лоток состоит из секций 1, уложенных всыГытую в грунте 2 и растительном покрове3 траншею, Эти работы следует производить в зимнее время. Секции 1 закрепляютмежду собой с образованием зазоров 4, через которые вода ,опадает в лоток.Укладку секций 1 ведут таким образом,чтобы был...

Номер патента: 652758

Опубликовано: 15.02.1991

Авторы: Баранов, Земцева, Хименко

МПК: B21D 26/14

Метки: индуктор, магнитно-импульсной

...отношение,величины изоляционного зазора междувитками к величине изоляционногозазора между спиралью и деталью неменее О,1 и не более 2. а величине изоляционного зазора О между спиралью и деталью, то качество обработанных деталей получается низ-: кое, так как такой индуктор не обесечиваетравномерного распределения злектродинамических усилий на обра-Ж батываемую деталь. ЮЦель иэобретенйя - повышение качества обработки деталей, фсЦель достигается тем, что в нрлагаемом индукторе отношение ве ны изоляционного зазора между вит ми к величине изоляционного зазора между спиралью и деталью не,мвньше 0,1 и не больше 2,0,На чертеже изображен еписываемый е дуктор, разрез,ивов Индуктор содержит многовитковуюспираль 1 с изоляционным зазором Я между...

Номер патента: 1627696

Опубликовано: 15.02.1991

Авторы: Баранов, Бойко, Сергиенко, Усаченко, Яланский

МПК: E21C 39/00

Метки: заколов, состояния

...и осуществляет индикацию результата в цифровои форме.Работа электронной схемы в подробнос. тях иллюстрируется временными диаграммами согласно фиг. 3 и происходит следующим образом.При контакте поверхности возбудителя колебаний с поверхностью закола в обоих соприкасающихся телах возникают колебания. Чем слабее связан закол с массивом, тем больше добротносты его как колебательной системы и, следовательно, амплитуда и длительность колебательного процесса. Возникшие в возбудителе колебания преобразуются пьезоэлементом (акселерометром) в электрический аналог с пропорциональностью напряжения сигнала силе удара (фиг. За). Усиленный усилителем 7 сигнал с пьезоэлемента попадает на вход порогового каскада 8, на выходе которого формируется...

Номер патента: 1627249

Опубликовано: 15.02.1991

Авторы: Баранов, Гудочков, Кутепов, Лагуткин, Терновский, Цыганов

МПК: B03B 5/34, B04C 5/16

Метки: минерального, обогащения, сырья

...коллектор 2 подвода исходного питания с патрубками 3 подвода исходного питания в каждый корпус 1 и общий коллектор 4 отвода слива с патрубками 5 отвода слива из каждого корпуса 1. В нижней части каждого корпуса 1 расположены песковые патрубки 6. Под корпусами 1 расположено на шарнире 7 с воэможностью ограниченного поворота на нем в вертикальной плоскости коромысло 8, На концах коромысла 8 установлены изогнутые стержни 9. Стержни 9 установлгны1627249 Различная форма стержней 9 выбирается в зависимости от гранулометрического состава сгущенного продукта, его концентраций и гидромеханических свойств,Формула изобретения В Фиг 2Заказ 301 Тираж 341 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035,...

Номер патента: 1626337

Опубликовано: 07.02.1991

Авторы: Баранов, Карпунин

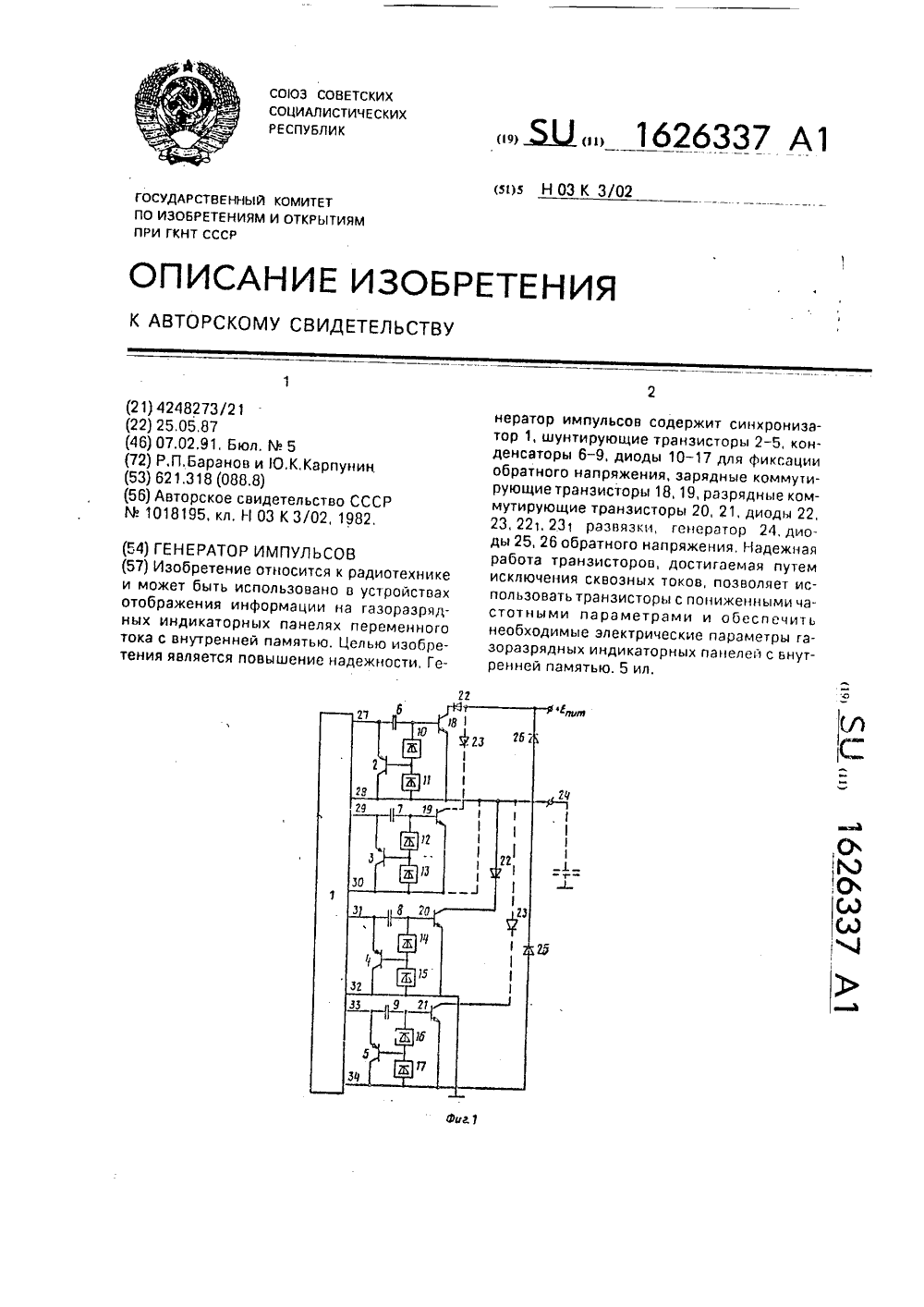

МПК: H03K 3/02

Метки: генератор, импульсов

...иглпульсов напрлкения после прекращения подачи импульсов напряжения после прекпащения подачи импульсов напряжения управления 36364 на выходе 24 (фиг, 5) до и после подключения ГИП обеспечивается пдрдзитной емкостьо транзисторов 18 - 21 и амкостьк самой ГИП,длительность импульсов напряжения управления рдвнал 2 мкс достаточна длл форглирования фронтов импульсов пропускдния разрядных токов дп гапьностью=0,2 глкс и активного накопления зарядов на диэлектрической поверхности ИЭ,Поочередное включение коммутирующих транзисторов 18-21 сопровождается процессом заряда перехода коллектор-база закрытых в это время транзисторов и возможностью их приоткрывания, а это увели, чивает динамические потери мощности.Устранение влияния проц сса перездряда...

Номер патента: 1626253

Опубликовано: 07.02.1991

Авторы: Баранов, Эреджепов

МПК: G06F 7/552

Метки: извлечения, квадратного, корня

...3 задержки на время выборки ПЗУ, поступает на управляющий вход регистра 2 и двоичный код значения квадратного корня записывается в регистр 2,Если в двоичном коде числа в разрядах с 11-го по 15-й имеется хотя бы одна логическая "1", то эта логическая "1" через входной элемент ИЛИ 11 блока управления чтением поступает на первый вход дешифратора 15 и, при отсутствии логических единиц в разрядах с 16-го по 19-й, на входах дешифратора формируется код 001.На выходе 2 дешифратора 15 вырабатывается сигнал "Разрешение чтения" для ПЗУ 6, который активизирует уже выходы этого ПЗУ 6, Выходы остальных ПЗУ 5, ПЗУ 7ПЗУ 10 находятся в состоянии высокого10 импеданса, Значение квадратного корня, "прошитое" в ПЗУ 6, по коду адреса с его выходов также...

Номер патента: 1625820

Опубликовано: 07.02.1991

Авторы: Акопян, Баранов, Джавахян, Макаркин, Стыркин

МПК: B25J 3/02, B66C 23/14

Метки: манипулятор, стреловой

...выполнена шарнирно сочлененной и состоит из корневой 3 и грузонесущей 4 секций равной длины. Коромысло 5 шарнирно закреплено на колонне 1 соосно с секцией 3 и выполнено с зубчатым сектором 6, сопряженным с приводом его перемещения, расположенным на ко лонне 1 и включающим в себя двигатель 7 и червяк 8. Шатуны 9 и 10 шарнирно связаны с коромыслом 5 и секцией 3. Тяга 11 шарнирно соединена с шатуном 9 в его средней части и с одним концом шатуна 10. Стержень 12 расположен параллельно секции 3 и шарнирно соединен с другим концом шатуна 1 О и с секцией 4. Рычаг 13 в своей средней части установлен шарнирно на колонне 1, соединен одним концом с шатуном 9 и не- р 5 сет на другом конце противовес, который может быть выполнен заодно с рычагом...

Номер патента: 1625782

Опубликовано: 07.02.1991

Авторы: Баранов, Пивкин

МПК: B63J 5/00

Метки: водоснабжения, защиты, коррозии, обрастания, плавсредства, системы

...1.При этом патрубок 4 вентиляции выполняет свою обычную роль - воздухообмен и исключение воздушной подушки. В то же время анод 10 для борьбы с обрастанием и коррозией обеспечивает попадание токсинов в результате растворения материала анода под действием тока, подаваемого по кабелю 11, пропущенному через отверстие 12 в корпусе 3. Держатель 8 выполнен с полусферическим оголовком 7. В случае качки (бортовой и/или продольной) под собственной силой тяжести анода 10, прикрепленного к держателю 8 фланцевым разъемом 9, весь узел отклоняется от первоначального положения, При этом из-за отсутствия жесткой заделки в опоре 5 с эластичной прокдладкой 6 не воз никают напряжения от изгибающих моментов, так как узел работает как свободно опертая балка....

Номер патента: 1625427

Опубликовано: 07.02.1991

Авторы: Баранов, Овдей

МПК: A01G 5/02

Метки: венков, станок

...венка 13 устанавливается соответствующая этому диаметру направляющая 15.На плите 2 закреплены также кронатейн 16 с осями 17 и 18 и подпружиненныйрычаг 9, снабженный осью 20. На оси 17кронштейна 16 установлен опорный ролик21. На оси 18 установлен подпружиненныйрычаг 22 с механизмом намотки обвязочного материала, выполненный в виде приводной оси 23. На оси 20 рычага 19 установленс возможностью вращения вокруг нее опорный ролик 24.В прорези плиты 2 между опорнымироликами 21 и 24 и приводным роликом 6расположено разъемное кольцо 25, снабженное осью 26, на которой установлена свозможностью вращения катушка 27 с обвязочным материалом 28,На разъемном кольце 25 установленынатяжные штыри 29. Станок работает следующим образом.Для...
