Баранов

Номер патента: 1046635

Опубликовано: 07.10.1983

Авторы: Абрамов, Баранов, Горелочкин, Попов, Суминов

МПК: G01M 1/22

Метки: гироскопов, динамически, дисбаланса, настраиваемых, статического

...сигнала начальную Фазу вибрации при совмещенном начале отсче65 та дрейфа по каналу Х с началомопорного сигнала.Способ реализуется следующим об-разом.Гироскоп устанавливают в .положение, соответствующее вертикальномуположению оси вращения, разгоняютдо рабочей частоты вращения,замеряют,дрейф гироскопа по обеимосям чувствительности, формируютопорный сигнал, синхронизированныйс частотой вращения ротора, создают вдоль.оси вращения вибрациюа частотой вращения ротора, устанавливают нулевую о носительноопорного сигнала начальную Фазу вибрациипри совмещенном начале отсчета дрейфа по каналу Хс цачалом опорногосигнала. иопределяют величину иугол .дисбалансаНа чертеже приведена блок-схемаустройства,реализующего способ определения:статического...

Номер патента: 1046539

Опубликовано: 07.10.1983

Авторы: Баранов, Иванов, Кузьмин, Миллер, Чеглаков, Шлямович

МПК: E21F 5/00

Метки: пожаров, профилактики, состав, тушения, эндогенных

...обработанных участков, неграничащих с действующими забоями.Наиболее близким кизобретениюявляется состав для профилактики итушения эндогенных пожаров, содержащийД; цемент 1 - 2, жидкое стекло 1,3 - 2,5, наполнитель состоящийиз молотого гранулированного доменного шлака 2,5-5, глины 11,2 - 16 иводы 75. Приготавливаемую пульпуподают в выработанное .пространствоЗопо трубам и скважинам 2 1,Известный состав имеет следующиенедостатки:содержит значительное количествоглины до 16/ ), которая резко снижает прочность осадка,вяжущие свойства цемента в присутствии глины в значительной степенинейтрализуются,введение глины затрудняет регули 40рование сроков твердения состава,глина удерживает большое количество воды в течение длительного срока,что...

Номер патента: 1046472

Опубликовано: 07.10.1983

Авторы: Баранов, Кушниренко, Любаков, Питман, Сердюков

МПК: E21B 21/08

Метки: бурильных, подачи, промывочной, сигнализатор, смеси, установок

...давлений 1 1.Недостатками такого сигнализатораявляются высокая точность конструктивных параметрон элементов устройства,заключающаяся в применении шар-нирных соединений и влияющая на ыадежыость работы, и блочность устройства.Цель изобретения - повышение надежности работы сигнализатора.Указанная цель достигается тем,что в сигнализаторе подачи промывочной смеси для бурильных установок,включающем корпус с проходным каналом, узел для .создания перепада данлений н виде перегородки с дроссели рующим отнерстием, расположенной в проходном канале корпуса, узел, воспринимаюций перепад давлений с эластичными стенками, и переключатель 35 пневмоконтактон в цепи сигнальной .линии, эластичные стенки узла, воспринимающего перепад давлений, распо....

Номер патента: 1046326

Опубликовано: 07.10.1983

Авторы: Баранов, Сидоров, Слысь, Федорченко

МПК: C22C 38/60

Метки: антифрикционный, железа, материал, основе, спеченный

...изобретения является уменьшение коэффициента трения и повышение изнооостойкости при работе в воде.Поставленная цель достигается тем,что спеченный антифрикционный мате- З 0риал на основе железа, содержащиймедь, графит, хром, дисульфид молибдева, дополнительно содержит кремний, марганец и бор при следующемсоотношении компонентов, мас.В 35Медь 9-27Графит 1-3 КремнийМарганецХромБорДисульфидЖелезо 0,4-2,00,4-1,010-250,4-2,00,01-14,00Остальное молибдена Предложенный материалполучают следующим образом.Смешивают гранулы высокохромистого чугуна с железным порошком и дисульфидом молибдена. Смесь прессуют при давлении 3-5 т/см. Пористость прессовок должна находиться в пределах 10-30, На прессовки помещают пропитывающий материал, содержащий...

Номер патента: 1046319

Опубликовано: 07.10.1983

Автор: Баранов

МПК: C22C 37/10

Метки: чугун

...компонентов, при котором обеспечиваПредлагаемый 1 2,8 4,0 2,02 3,5 3)4 1,5 3 3,8 2,8 0,8 ется увеличение износостойкости чугуна.Это достигается следующим: болеевысоким содержанием марганца (0,82,0 против 0,05-0,7), что препятст; 5 вует образованию феррита в толстыхсечениях отливки и понышает твердостьи износостойкость чугуна, так какболее 1,2 наблюдается интенсивноеобразование карбидов; более нысоким10 содержанием меди (1,0-1,5 против0,4-1,0), что гарантирует получениеперлитной структуры чугуна в литомсостоянии при любом (в пределах изобретения) соотношении углерода, кремния и марганца, более высоким содержанием Фосфора (0,3-0,6 против 0,050,3), что приводит к появлению вструктуре чугуна включений Фосфиднойэвтектики и в сочетании с...

Номер патента: 1046092

Опубликовано: 07.10.1983

Авторы: Баранов, Купчинов

МПК: B27K 3/52

Метки: антифрикционных, древесины, основе, состав

...что мочевину предварительно смешивают с борной кислотой и вводят в расплав приготовленной смеси парафинов при 150-170 С . Введение смеси мочевины и борной кислоты в расплав парафинов способствуют образованию не просто механической смеси, а высокореакционной пластической системы, в которой молекулы борсодержащих соединенний формируют тон чайший структурный каркас, устойчивый к термическому воздействию. П р и м е р. В емкость с борнойкислотой добавляют мочевину, перемешивают и вводят во вторую емкость,содержащую приготовленный при 150170 С расплав смеси парафинов С,-С13 эои солей поливалентных металлов карбоновых ислот С- С углеродныхатомов, Заготовки древерсины березы40 х 40 х 40 мм, высушенные до влажности8"10 Х помещают в установку для...

Номер патента: 1046004

Опубликовано: 07.10.1983

Авторы: Баранов, Жельнис, Кветинскас, Марукович, Негипов, Рубинас, Соколов, Стрельцов

МПК: B22D 11/16

Метки: клети, кристаллизатора, литья, непрерывного, относительно, тянущей, установки, центровки

...приводит к увеличению объемаподготовительных работ.Нель изобретения - повышение ста.бильности процесса литья путем повышения точности центровки кристаллизатоьра и сокращения времени на его установку.Указанная цель достигается тем,что в устройстве центровки кристал- Олизатора относительно тянущей клетиустановки непрерывного литья, содержащем монтажную плиту, металлоприемник., кристаллизатор, оптическийэкран, источник излучения с системой укорректировки его положения,оптический экран установаен в металлопри емнике на шарнирной подвеске, а.источник излучения дополнительно содержит блок формирования световогопотока,На фиг;1 представлена схема устройства центровки кристаллизатора относительно тянущей клети и возможный вариант...

Номер патента: 1045915

Опубликовано: 07.10.1983

Авторы: Алешкин, Баранов, Мохнаткин, Сысуев

МПК: B02C 13/02

Метки: дробилка, молотковая

...между которымизакреплены оси с молотками, кольцевое 40решето, входную и выходную горловины,циклон, ротор установлен консольно,при этом диск на свободном конце ротора выполнен с центральным отверстием, к которому присоединена выходнаягорловина, а кольцевое решето расположено внутри ротора,Иа Фиг.1 изображена молотковаядробилка, общий вид; на фиг, - разрез А-А на Фиг,1,50Иолотковая дробилка включает дробильную камеру 1, образованную расположенной по окружности декой 2, входную горловину 3, съемную выходнуюгорловину 4, цилиндрическое решето5, установленное внутри полого дискаб и закрепленное с воэможностью снятия на сплошном диске 7, консольно закрепленном на горизонтальном валусо стороны привода ротора 8, молотки 9 которого подвешены...

Номер патента: 1045221

Опубликовано: 30.09.1983

Авторы: Баранов, Нестеров, Смоленский

МПК: G05B 19/418

Метки: позиционирования

...2 и на цифровыхвходах устройства установлено числоО, На выходах А-В компараторов 3-5сформирована "1", а на выходах элементов 6, 7 и 8 соответственно - "0",О1Счет ци к 2 по управляющи м входамустановлен в состояние разрешения счета на вычитание, Исходное состояниеустройства устанавливается системойЧПУ командой "Установка ноля",В рабочее состояние устройство переводится цифровыми сигналами, по,ступающими из системы ЧПУ на первый и второй цифровые входы устройства, т,е, на первые входы компараторов 3 и 5, причем число МВ определяет величину пути перемещения привода, чис" ло И,- заданную величину скорости этого перемещения. Перемещения привода Фиксируются датчиком , выходные импульсы которого представляют унитарный код. Ввод чисел М и М 1, в...

Номер патента: 1044524

Опубликовано: 30.09.1983

Авторы: Баранов, Головичер, Ерофеев, Мухин

МПК: B61L 3/00

Метки: движением, поезда

...для автоматического управления движением поезда,Устройство содержит блок 1 программ,датчик 2 пути и скорости, блок 3 контролипути, блок 4 вычисления точки начала вы.бега, блок 5 контроля времени, таймер б,блок 7 расчета времени выбега, блок 8 вычиеления скорости, блок 9 устзвкн скорости;блок 10 расчета длины выбега, локомотивный блок 11 регулирования скорости, сумматоры 12 и 13, блок 4 управления торможением.10 Устройство работает следующим образом,На выходах блока 1 программ формируются величины программного времени хо-.,ра поезда по контрольному участку, про-.Зраммной длины контрольного участка, до-пустимой скорости движенйя и скорости нгследующем участке планового ограниченискорости. В блоке 3 контроля пути вычисляется величина...

Номер патента: 1044510

Опубликовано: 30.09.1983

Авторы: Баранов, Николаев, Папашев, Приходько, Стешенко

МПК: B60T 17/22

Метки: двухконтурной, сигнализации, системы, средства, тормозной, транспортного

...лампы происходит следующим образом.При нажатии на педаль тормоза давление в контурах 4 и 6 нарастает неодновре 4 О менно, а несколько раньше в одном из них,что приводит к неодновременному замыка-нию контактов включателей 8 и 9. В промежуток времени от замыканий контактоводного из включателей 8 или 9 до замыкания контактов обеих включателей система45 работает в режиме Один контур неисправлен, описанном выше, заставляя кратковременно загореться контрольную лампу 16.Отсутствие указанного промигивания показывает, что контрольная лампа или элементы цепи, в которую она включена, не50 исправны, При этом контролируется такжеисправность одной из ламп стоп-сигнала. Предлагаемое устройство имеет значи-тельно упрощенную конструкцию с мини...

Номер патента: 1044361

Опубликовано: 30.09.1983

Авторы: Агишев, Баранов, Выдрин, Остсемин, Сосюрко, Судаков, Фролов

МПК: B21B 37/46

Метки: повышения, прокатке, проходимости, сварных, швов

...за сварным швом кот 35.Узел слеже- поперечном профиле полосы и качествеР о , котоРый представ обжатия сварного шва при прокатке.ляет собой .блок памяти вычислительный блок и счетчик. Уст й/ Отношение номинальных скоростейч тчик. устройство пред-. рабочих валков дРуГ к другу можноназначено для получения сигнала идальнейшего его использования в сисохарактериэовать коэффициентом рассогласования скоростей валковтеме автоматического снижения скорос ти прокатки перед прохоидеииеи сварке- К щ в т в , (1)го шва через валки 23. чц ЧНедостаток известного устройства- где ч ,ч - большая и меньшая носнижение производительности .стана,и . 8 н Вонминальные скороститочности листового проката на участ- валков,ках, примыкаюцих к сварному шву. . При...

Номер патента: 1043734

Опубликовано: 23.09.1983

Автор: Баранов

МПК: G09G 3/00

Метки: газоразрядной, индикаторной, панелью

...заключающемуся в формировании последовательностей импульсов поддержания разряда соответственно по координатам Х и У, сдвинутых относительно друг друга на длительность паузы между соседними импульсами последовательностей, равной номинальной длительности импульса поддержания разряда, импульса записи номинальной длительности и импульса стирания номинальных амплитуды и длительности, одновременно с формированием импульса поддержания разряда по координате У для выбранных электродов формируют импульс записи по координате Х амплитудой, равной амплитуде импульса поддержания разряда, по окончании которого Формируют импульс поддержания разряда по координате У для выбранных электродов, а импульс поддержания разряда по координате Х для выбранных...

Номер патента: 1043677

Опубликовано: 23.09.1983

Автор: Баранов

МПК: G06G 7/24

Метки: вычисления, показателя, функции, экспоненциальной

...двоичных кодов.Устройство для вычисления показа" теля экспоненциальной функции рабо" тает следующим образом. 10В исходном состоянии на первом. выходе блока 13 управления сигналыотсутствуют, а на втором и четвертом вырабатываются сигналы, которые устанавливвют триггеры 5 и 6 и счет чик 11 в нулевое состояние. Единичный сигнал инверсного выхода триггера 5 поступает на вход управле" ния регистров 9 и 10 сдвига и обес" печивает установку их в нулевое сос О тояние, так как их входы установки данных подключены к шине логического нуля.В режиме вычисления показателя экспоненциальной функции входы 18 25 и 19 эталонных напряжений подклю- чают к источникам эталонных напряжений, задающих два уровня эталонноГо напряжения О 1 и О 2 а нд...

Номер патента: 1043513

Опубликовано: 23.09.1983

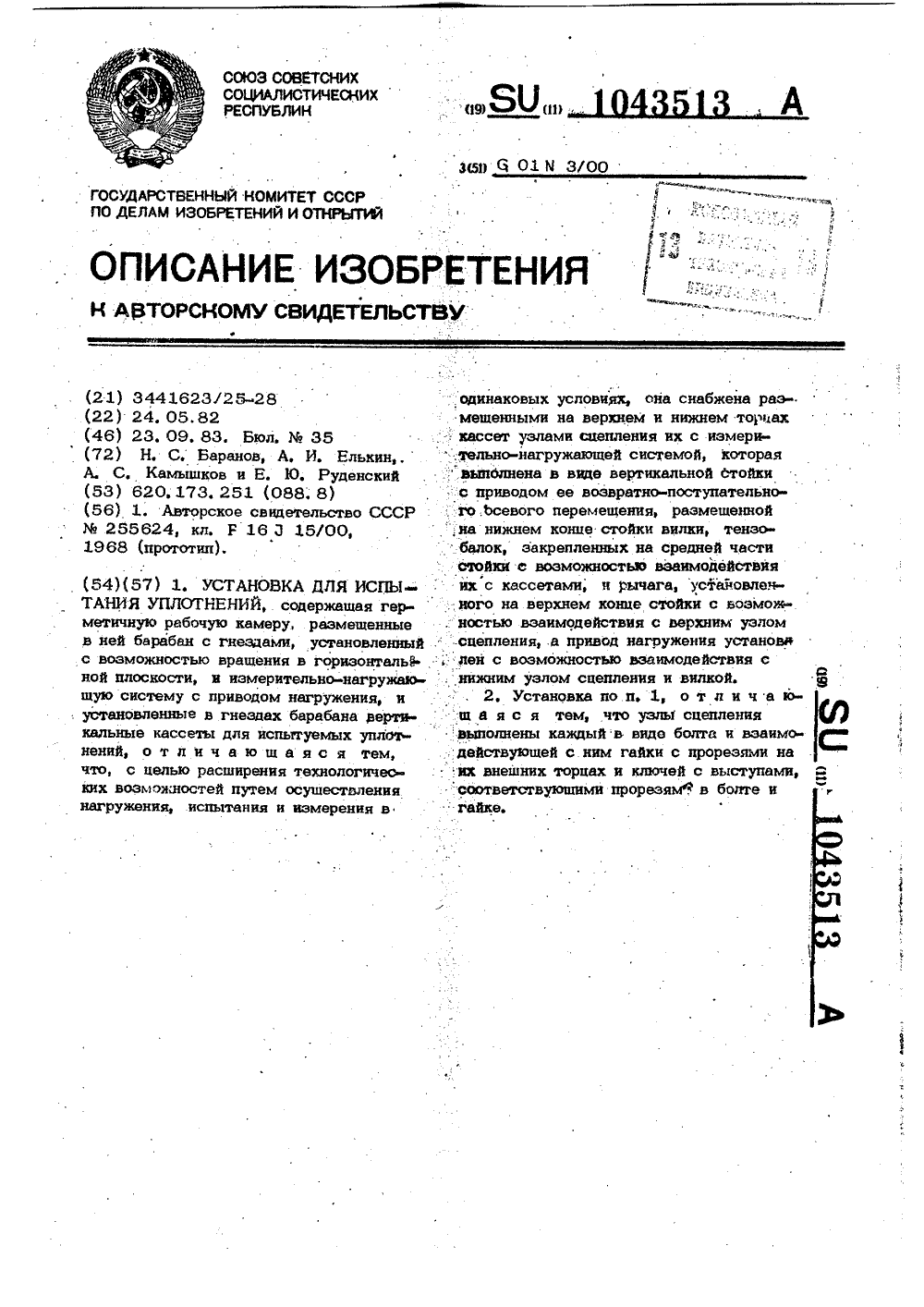

Авторы: Баранов, Елкин, Камышков, Руденский

МПК: G01N 3/00

Метки: испытания, уплотнений

...и иэмерительно-нагружающую 10 дами 5, . кассеты 6 с верхним 7 и нйжсистему с приводом нагружения и взаимодействующими с ним рычагами, и установленные в гнездах барабана вертикальные кассеты для испытуемых уплотнений 1 . .35Недостатком этой установки являют-,ся ее ограниченные технологическиевозможности, так как она не позволяетпроводить испытание, нагружение иизмерение в одних.и тех же условиях. 2 ОЦелью изобретения является расширение технологических возможностей путем осуществления нагружения, испытания и измерения в одинаковых условиях.Поставленная цель достигается тем, . 25что установка для испытания уплотнений,содержащая герметичную рабочую камеру, размещенные в ней барабан с гнездами, установленный с возможностьювращения в...

Номер патента: 1043499

Опубликовано: 23.09.1983

Авторы: Баранов, Бойков, Дьячкова, Климов, Котельников, Самоделкин, Суминов, Уразов

МПК: G01M 1/22

Метки: балансировки, динамической, лазера, лучом, роторов

...информационные 25 входы которых соединены с выходом Сяет,/ чика, блока сравнения кодов, входы которого соединены с выходами регистров. распределителя импульсов, первый и второй входы которого подключены к инверо- ЭО ному выходу второго делителя частоты, третий и четвертый входы - к выходу третьего делителя частоты,а выходы -, к входам опроса регистров, .элемента 2 И, первый вход которого подключен к выхо35 ду блока сравнения кодов, и трех поспедо вательно соединенных ждущих мупьтивибраторов, вход первого из которых и третий и четвертый входы элемента ЗИ 2 ИЛИ соединены с выходом второго де питепя частоты, а выход - с пятым.входом распределителя импульсов, выход третьего ждущего мупьтивибратора под.кпючен к входу сброса счетчика, выход...

Номер патента: 1043089

Опубликовано: 23.09.1983

Авторы: Алиев, Антонян, Баламцарашвили, Баранов, Джорбенадзе, Инасаридзе, Кублашвили, Латария, Мартиашвили, Саакян, Шелленберг, Якушев

МПК: B65H 29/00

Метки: листоукладчик

...11 и 12, а также 13 и 14 смещены одна относительно другой на длинусредней части У-образного элемента, а вер 2тикальные направляющие 7 и 8, а также 9 и 10 - на абсолютную длину У.-образного элемента с роликами. Траверса 1 с захватами 2 имеет П-образную форму, и ее стойки жестко связаны с соответствующим У,-образным элементом. Кроме того, перед приемным столом 18 по направлению подачи листа смонтирован направляющий стол 19.Листоукладчик работает следующим образом.Последовательное включение муфты 20 и двигателя 21 приводит во вращение вал 22 со звездочками 23 - 26 так, что цепи 3, 5, 4, и 6 увлекают траверсу 1 в направлении пакета 27. При переходе с горизонтальной траектории на круговую и далее на вертикальную траверса сохраняет...

Номер патента: 1042917

Опубликовано: 23.09.1983

Авторы: Баранов, Булкин, Вострухов, Крылов, Морозов, Набатов, Попов, Разин, Сидоров

МПК: B23D 45/24

Метки: движущегося, летучая, пила, проката, резки

...накаретке 2 и является не только защитным, но и силовым элементом конструкции.Зажим 9 для разрезаемого прокатавыполнен в виде двух расположенных пообе стороны ог пильного диска 5 опорныхплат 35, закрепленных на кожухе 8, игидрозажимов 36 с пружинами 37,двигатель 18 привода перемещениякаретки, гидрозажимы 36, двигатель 34механизма поперечной подачи пильногодиска, двигатель 29 привода вращенияпильного диска и бесконтактный датчик19 импульсов электрически связаны ссистемой управления приводами (на чертеже не показано), которая в свою .очередь электрически связана с програмным устройством,Для отсчета длины проката перед летучей пилой устанавливают общеизвестныеследящие ролики со счетным устройством(нв чертеже не показано), которое...

Номер патента: 1042834

Опубликовано: 23.09.1983

Авторы: Баранов, Еремеев, Косяков, Соколовский, Черных

МПК: B21C 1/16

Метки: волочильный, стан

...по порядку номеров на цепях 6-.9 так,что из каждойпары друг за другом закрепленных волочильных,кареток одна каретка, имеющая четный номер, закреплена на одних цепях 6 и 8,а другая", имеющаянечетный номер, на других цепях 7 и 9,Ведущие звездочки 15-18 связаны сприводным валом 14 посредством устройства 19, обеспечивающего перехватизделия волочильными каретками, Устройство 19, обеспечивающее перехватизделия волочильными каретками, включает косозубые колеса 20-23, установленные на шлицах 24 приводного вала 14 с возможностью осевого перемещения, и косозубые венцы 25-28, нарезанные на ведущих звездочках 15-18.Косозубые колеса входят в зацеплениес косоэубыми венцами.На косоэубых колесах 20-23 выполнены канавки соответственно 29-32В канавки 29 и...

Номер патента: 1042058

Опубликовано: 15.09.1983

Авторы: Баранов, Вышецкий, Иванов, Калинин, Корбут, Левашов, Росляков

МПК: G08C 9/04

Метки: вала, код, поворота, угла

...счетчик с перемп 455ным коэффициентом деления, первый реверсивный счетчж и последовательносоединенные генератор импульсов, дели058 4 3 104223 - импульсы на суммирующем входеблока 11 регистрации; 24 - импульсына вычитаюшем входе блока 11 регистрации,Генератор 1 импульсов прецставляетсобой станцартный двухфазный генератор,на выхоцах которого формируются цве несовпацаюшие во времени серии импуль-сов 18 и 19 (фиг. 2). Делитель 2 часто-ты представляет собой станцартный счетчик с коэффициентом целения М, которыйв случае двоичной системы равен й =2",гце П - число разряцов целителя. Источник 3 питания, фаэоврашателя состоит изактивного фильтра, вмцеляюшего первуюгармонику из сигнала на выхоце целителя 2, и усилителя мощности. В...

Номер патента: 1041249

Опубликовано: 15.09.1983

Авторы: Баранов, Грищенко, Макаров, Таубеншлак, Ткачева, Федоренко, Шведиков

МПК: B23K 9/16

Метки: вертикальной, ползун, сварки, электрогазовой

...содержащем канал для подачи защитного газа в зону сварки и формирующую канавку, на одной иэ торцовых поверхностей ползуна выполнен паз, сообщающийся с газовым каналом и выходящий с одной сточения защитного газа от стенки принизких егорасходах,на крилолинейномучастке выполнен ряд поперечных каналов. Роны в Формирующую канавку, а с трехдругих ограниченный буртами, образованными в теле полэуна, при этомпересечение нижней плоскости паза сформирующей канавкой выполнено криволинейным, а на буртах установленапластина, имеющая криволинейныйучасток, входящий в полость Формирующей канавки и напранленный н сторону сварочной ванны,На криволинейном участке выполненРяд поперечных каналов.На чертеже схематически изображенпредлагаемый полэун, общий...

Номер патента: 1040379

Опубликовано: 07.09.1983

Авторы: Андрианов, Баранов, Годин

МПК: G01N 3/20

Метки: изгиб, испытания, керамических, образцов

...чертеже изображена схема предлагаемого устройства.Устройство дня испытания образцовкерамических материалов на изгиб содержит основание 1, закреппенный на нем30 термостатируемый корпус 2, размещенные внутри него цилиндрический попыйнагреватепь, выпопненный в виде кера. мической трубы 3 с навитой на нее спирапью 4. Внутри трубы 3 размещены15 керамическая втулка 5, связанная черезшток 6 с нагружателем (не показан),и керамический опорный элемент 7, устаьновленный одним своим торцом на основании 1. Во втупке 5 вьпопнено ступен 0 чатое осевое отверстие 8, в более широкой части которого установлен пуансон 9,выпопненный в виде заостренного стержня из материала, обладающего собственной ионной проводимостью, например, иэ25 Е 1" О или 1 "и...

Номер патента: 1040290

Опубликовано: 07.09.1983

Авторы: Баранов, Золотаренко, Саватюгин, Сизов, Хакимов

МПК: F24J 3/02

Метки: гелиоустановки, датчик, системы, слежения

...каналов 7 и 8 соответственно.Оптический элемент б точного слежения каналов 7 и 8 выполнен э виде 60пары поляризованных призм 9 и 10 срасположенными под углом одна к другой оптическими осями, причем входной торец призмы 9 расположен противдиафрагмы 3, а выходной торец приэ-,мы 10 расположен симметрично светоприемникам 4 каналов 7 и 8Датчик системы слежения гелиоуста"новки работает следующим образом.В раэориентированном состоянии,т.е, когда солнечные лучи падают подбольшим углом к оси датчика, освещены сэетоводы 5 грубого .слежения, рас-.положенные со стороны падения солнечных лучей, Противолежащие световодыданной пары (аэимутальной или зенитальной) находятся в тени экрана 2,и на исполнительные механизмы системы слежения поступают...

Номер патента: 1040238

Опубликовано: 07.09.1983

Авторы: Баранов, Буланов, Гойхбург, Киселев, Познянская, Познянский, Шкловский

МПК: F15B 15/22

Метки: двустороннего, действия, перепускное

...выполнен из двух симметричных частей, а дросселирую. - щие пояски выполнены с диаметром, равным диаметру отверстия неподвижной втулки.На чертеже показано перепускное устройство двустороннего действия и схема его монтажа в гидроприводпоступательногодвижения, общий вид.Перепускное устройство монтируется внутри поршня 1 и состоит из двух симметричных пар - запорного элемента 2 и неподвижной втулки 3, причемвтулки 3 разделены между собой распорной втулкой 4. Запорные элементы2 установлены в сквозных осевых отверстиях 5 втулок 3. Каждый из запорных элементов состоит из хвостовика 6 с осевым и радиальным отвер"стиями 7 и 8 соответственно и сопорной торцовой поверхностью 9, запорные кромки 10, выполненные свозможностью поочередного...

Номер патента: 1039721

Опубликовано: 07.09.1983

Авторы: Анурин, Баранов, Давыдов, Невзоров

МПК: B28B 11/08

Метки: заглаживания, отформованных, поверхности

...площадками 8 фиксации и механизм 9 снятия фиксации, механизм 10 очистки рабочего органа, выполненный в виде скребков 11 с гибким очистным элементом 12.Привод 13 самоходной тележки содержит электродвигатель 14, установленный на раме 1, редуктор 15, два соединительных вала 16 и два блока со звездочками 17, соединенные цепным контуром 18 с водилами 19, установленными на раме самоходной тележки 3, и натяжное устройство 20.Рама 4 рабочего органа с двух сторон снабжена регулировочными винтами 21 для установки уровня рабочего органа, двумя роликами 22 подъема рамы и двумя площадками фиксации 8. По краям рамы 1 установлены копиры 23 подъема рамы 4. Механизм фиксации рабочего положения рамы в поднятом положении содержит шарнирно смонтированные на...

Номер патента: 1038893

Опубликовано: 30.08.1983

Авторы: Баранов, Заболотный, Рогозин

МПК: G01R 31/34

Метки: динамических, индуктивных, машин, обмоток, переменного, сопротивлений, электрических

...сопротивле. ний обмоток электрических машин,содержацее регулируемый блок питания постоянного тока, подключенный через коммутирующий аппарат и измерительный шунт к обмоткам машинй,блок измерения, подключенный к контактам коммутирующего аппарата иизмерИтельному шунту, оно снабженокомпаратором, соединенным последовательно с блоком Формирования управляющих импульсов и с коммутирующим аппаратом, снабжено также подключенным к измерительному шунтунеинверсным входом логарифмическимусилителем, инверсный вход которогоподключен к источнику опорногонапряжения, а выход подключен к первому входу блока быстродействующегозапоминания аналогового сигналаи блоку измерения, выход блока быстродействующего запоминания аналоговогосигнала соединен с входом...

Номер патента: 1038806

Опубликовано: 30.08.1983

Авторы: Баранов, Мельгунов, Морозова

МПК: G01C 25/00

Метки: гиромотора, корпусе, прибора, установки

...способ установки гиромотора в корпусе прибора, заключающийся в жестком креплении одной полуоси статора в корпусе 1.Вследствие низких прочностных характеристик способ не может быть использован в гироприборах и использует 10 ся только в технологических целях при контроле жесткОстных вибрацион.ных, моментных характеристик гиромотораИзвестен способ установки гиромо тора в корпусе прибора, заключающий" ся в жестком креплении вначале первой полуоси статора гиромотора в корпусе прибора при нераэогнанном гиромоторе, а затем второй полуоси ста О тора гиромотора в корпусе прибора 2 .Однако при подаче питания на статор гиромотора происходит его разогрев и расширение в осевом направленииВ результате возникает прогиб полуосей статора,...

Номер патента: 1038802

Опубликовано: 30.08.1983

Авторы: Баранов, Иткис, Луговской, Лысенко, Ширенко

МПК: F41G 3/26

Метки: обучения, прицеливании, тренировки

...расплывчатости изображениямушки при,прицеливании. 25Цель изобретения - повышение эфФективности обучения путем обеспече"ния наглядности демонстрации ошибокв прицеливании,Поставленная цель достигается тем,что устройство для обуЧениЯ и тРенировки в прицеливании, содержащее мушку с винтом, .целик с Ч-образной про 4резью и мнйень, укрепленные на Платформе, снабжено подпружиненным што"ком и шарнирно укрепленным на платФорме рычагом с имитатором среднейточки попадания на конце и боковымипазами, в одном иэ которых размещенподпружиненный шток, а в другомвинт, в центре мишени выполнен попе" 40речный направляющий раз для имитатора, а мушка жестко укреплена на под"пружиненном штоке.На чертеже показано устройстводля обучения и тренировки в...

Номер патента: 1038364

Опубликовано: 30.08.1983

Авторы: Арнаутов, Баранов, Киселев, Ромазан, Смирнов, Третьяков, Удовенко, Червяков

МПК: C21C 5/28

Метки: ванадиевых, дуплекс-процессом, передела, чугунов

...твердых окислителей. Поэтому для ускоренияпроцессов шлакообраэования также производят предварительную наводку шлака путем поднятия при кислородной продувке наконечника дутьевой фурмы до положения не ниже 1,8 м над уровнем спокойной ванны. Продувку ведут с расходом кислорода в пределах 8-12 м 3/т в зависимости от заданного содержания углерода в стали и завершают дутьем нейт" рального газа.При выплавке низкоуглеродистой стали продувка кислородом в количестве не менее 5 мЗ/т стали обеспечивает нормальную активность шлаа, При расходе кислорода выше 6 м /т ускоренное шлакообраэование при быстром нагреве ванны приводит к развитию бурной реакции обезуглероживания с возможными выбро сами металла и шлака. Для предотвращения выбросов в течение...

Номер патента: 1037988

Опубликовано: 30.08.1983

Авторы: Баранов, Вакулин, Карасев, Кособрюхов, Сошников, Хирджиев

МПК: B21C 23/21

Метки: горизонтальный, пресс, трубопрофильный

...смон-. тированные на сТанине подвижный контейнер и неподвижную переднюю поперечину с расположенным на ней матрицедержателем, выполненным в виде несущей матрицы и плиты-заглуш ки, перемещаемой, приводом поперек оси пресса в закрепленных на неподвижной поперечине направляющих, последние расположены в вертикальной плоскости на неподвижной поперечине со стороны противоположной контейнеру, а плита-заглушка матрицедержателя выполнена из двух частей, снабженных автономными приводами.На фиг. 1 показан горизонтальный трубопрофильный пресс, общий вид . в плане; на фиг. 2-4 - разрез А-А на фиг. 1 (в различные моменты цик ла); на фиг. 5-10 - относительные положения элемевгов инструмента пресса в различные моменты цикла.Пресс содержит соосно...
