B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1324583

Опубликовано: 15.07.1987

Автор: Ференц

МПК: B65H 75/18

Метки: барабан, кабелей, намотки, нитевидных, подобных, проводов, транспортировки, хранения

...фланца 1 приварена35кольцеобразная реборда 3, котораяслужит для упрочнения и защиты фланцев 1 во время транспортировки и использования барабанов, К внутреннимпротиволежащим поверхностям двух фланцев 1 путем сварки прикреплен сердечник 4, который служит для намоткиволокнистых материалов, кабелей и.т.п., а также для соединения друг сдругом двух фланцев 1, Образованныеблагодаря гофрам ребра 5 начинаютсяв непосредственной близости от ступицы 2, К ребрам 5 вблизи их началаи к ступице 2 прикреплена кольцеваяопорная втулка 6 в Форме усеченного5 Оконуса, который обеспечивает увеличение жесткости между гофрированнымфланцем 1 и ступицей 2,Глубина гофров, образованных выступами и впадинами, и их ширина нафланцах 1, проходящих в радиальном5...

Номер патента: 1324974

Опубликовано: 23.07.1987

Авторы: Гараев, Грушевский, Ной, Сапиро, Смирнов

МПК: B65H 1/00, B65H 1/22

Метки: автомат, гофрокартона, листов, подачи

...с возможностью взаимодействия с подъемным транспортером 2, и приемное устройство 6.Механизм каскадообразования имеет установленный над подающим транспортером 5 прижим 6 для переднего поля стопы 7 по ходу перемещения листа, при этом подающий транспортер 5 состоит из двух шарнирно соединенных частей, вторая (часть 8) из которых по ходу перемещения листа имеет средство для регулировки ее углово. го положения относительно первой, включающее рычаги 9, на которые опирается рама 4, кинематически связанные с винтом 10. Оси 11 качания рычагов 9 смонтированы на основании 1.Автомат работает следуюгцим образом.Стопа 7 картона устанавливается на приемное устройство 6, где она выравнивается в поперечном направлении и выводится на подъемный...

Номер патента: 1324975

Опубликовано: 23.07.1987

Авторы: Гольденберг, Степанчиков

МПК: B65H 1/08

Метки: листов, перемещения, стапеля

...Изобретение относится к полиграфическому машиностроению и предназначено для ориентации положения стапеля листов бумаги в самонакладах листовых печатных машин,Целью изобретения является упрощение конструкции и снижение металлоемкости устройства.На чертеже изображено устройство для перемещения стапеля листов.Устройство содержит плиту 1, смонтированную на цепях 2 и установленную на раме 3, содержащей горизонтальные траверсы 4 - 6, упоры 7 и боковые стенки 8 и 9, механизм 1 О ориентации стопы, состоящий из вертикальной стойки 11, установленной на горизонтальных траверсах 4 - 6 посредством направляющих 12 и связанной с приводом 13, при этом плита для стопы снабжена обоймой 14, а стойка установлена в этой обойме, датчики 15 и 16 положения...

Номер патента: 1326192

Опубликовано: 23.07.1987

Автор: Жак

МПК: B65H 39/06

Метки: плоских, рулона, съема

...прижимной элемент 12 с ленточным транспортером 19 переключаютсятак, что осуществляется соединениемежду промежуточным рулоном 11 и направляющим валиком 20 (фиг. 2), Непосредственно после этого сматываются печатные изделия 6 с промежуточного рулона 11. Для этой цели приводится в действие катушка 8 для прослоики 5, что в результате чего последняя вытягивается из промежуточногорулона 11. При этом слегка приторможенный сердечник 4 рулона 11 вращается в направлении стрелки В. Смотанные печатные изделия 6 попадаютпо прижимному элементу 12 с ленточным транспортером 19 к направляющейщели между направляющим валиком 20 иприжимной лентой 21 и отклоняютсяна 180 . Покидающие направляющуюашель печатные изделия 6 попадают наленточный транспортер 22, с...

Номер патента: 1326519

Опубликовано: 30.07.1987

Авторы: Брадуленко, Пивчик

МПК: B65H 3/16

Метки: листов, разделения, ферромагнитного

...углом рабочей поверхности. Стабилизатор выполнен в виде двух связанных между собой параллельных П-образных кронштейнов. Каждый кронштейн содержит основание 10, шарнирно закрепленное ца противоположных продольных сторонах нижней рамы 5, и стойки 11, в верхней своей части шарнирно соединенные равными по длине продольными тягами 12. В шарнирах тяг 12 установлены опорные ролики 13, имеющие возможность перемещаться в пазах 14 верхней рамы 6. Кроме того, устройство содержит магнитный разделитель, включающий установленные ца траверсах 15 магнитные блоки 16, расположенные с интервалом по обеим сторонам платформы 3 для стопы листов 4, и механизмы подъема для траверс 15, каждый из которых имеет пару вертикальных рычагов 17, закрепленных...

Номер патента: 1326520

Опубликовано: 30.07.1987

Авторы: Андреев, Баканов, Калмыков

МПК: B65H 5/00

Метки: агрегату, кож, обрабатывающему, подачи

...устанавливается на платформу 37, после чего на пульте программного блока 53 управления включается работа устройства в автоматическом режиме. При этом привод 38 поднимает козелок 36 на заданный уровень верхней плоскости стенки кож. Затем по сигналу с выхода Ч блока 54 срабатывает механизм вакуумного захвата 2, и шток пневмоцилиндра опускает присоски 3 на верхнюю кожу. Одновременно командой с выхода Х блока 54 открывается вакуумная заслонка, и присоски 3 подключаются к вакуумной системе. Далее вакуумные присоски поднимают край кожи (при возвращении штока цилиндра 2 в исходное положение) . После этого по сигналу с выхода И 11 блока 54 срабатывает цилиндр 45 пневмоприжимом 5, шток опускает губку 46 и через скобу 47 с роликом 48...

Номер патента: 1326521

Опубликовано: 30.07.1987

Автор: Дрегваль

МПК: B65H 5/10

Метки: захвата, переноса, стопы, укладки

...посредством дополнительного элемента узла привода 2 дном 6, которое стыкуется плавно в горизонтальном направлении с поверхностью корпуса 21. 5 1 О 15 20 25 30 35 40 45 50 55 гСформированную стопу 23 деталей размешают на плоскости 14 дна 6. После этого управляющей схемой подается команда на включение узла привода 2, который поднимает каретку 1. При этом по мере движения каретки 1 стопа 23 деталей, находящаяся на дне 6, приближается к прижимной плите 5 которая остается неподвижной за счет сохранения воздействия на нее разжимающихся пружин 4 с увеличением расстояния между верхней частью поднимающейся каретки 1 и прижимной плитой 5. В связи с тем, что расстояние между стопой 23 деталей и нижней частью прижимной плиты 5 мало, и оно...

Номер патента: 1326522

Опубликовано: 30.07.1987

Автор: Черкасов

МПК: B65H 16/10

Метки: длинномерного, размотки

...25 и 26, связанные с обмоткой электрома гнитной муфты 2. Регулятор 23 содержит также резистор (не показан), подключенный к электродвигателю 1, движок которого кинематически связан с 1;ы чажным чувствительным элементом 24, снабженным роликом 27.Устройство работает следующим образом.Барабан 22 с материалом, подлежащим размотке, закатывают в пространство между ведущим валом 11 с зажимным элементом 10 кулачки 18 шестерни 13 вводят в зацепление с кулачками полумуфты 15, при этом зубья шестерни 13 зацеплены с зубчатым сектором 12. Вращение от электродвигателя 1 передается ведущему валу 11 и связанной с ним через полумуфту 5 шестерне 13, которая, вращаясь, перекатывается по зубчатому сектору 12 и заставляет стойки 5 и 7 наклоняться в...

Номер патента: 1326523

Опубликовано: 30.07.1987

Авторы: Лейбович, Свибильская, Сегаль, Энтин

МПК: B65H 23/00

Метки: автоматическая, кромкоправка

...регулятора соединен с одним из входов стабилизирующего регулятора 12, другой вход которого соединен через элемент 13 сравнения с выходами двух датчиков 6 усилий. Выход стабилизирующего регулятора 12 соединен с электрогидравлическим усилителем 14, который в свою очередь соединен с гидроцилиндром 3,Устройство работает следующим образом.Автоматическая кромкоправка содержит внутренний быстродействующий контур стабилизации, в который входят датчики 6 усилий, элемент 13 сравнения, собственно стабилизирующий регулятор 12, электрогидравлический усилитель 14 и гидроцилиндр 3. При изменении положения кромки движущегося полотна 7 относительно валика 2 возникает перераспределение усилий давления валика в подшипниковых опорах. Разность...

Номер патента: 1326524

Опубликовано: 30.07.1987

Автор: Сахаров

МПК: B65H 23/038

Метки: полосового, центрирования

...возвратно-поступательного движения в вертикальном направлении установлены стойки 15 с вертикальными пазами 16, в которых укреплены по две горизонтальные оси 7. На осях 17 установлены с возможностью вращения расправляющие ролики 18, Стойки 6 закреплены на раме 19 и имеют пазы 20 для поперечного перемещения их по раме 19. Края ленты 1 расположены в зазоре между роликами 18, который регулируется перемегцением осей 17 в пазах 16. Величина возможного вертикального возвратно-поступательного перемещения стоек 15 з направляющих 14 ограничена по величине высотой центрирующего ролика 13.Устройство работает следующим образом.При смещении ленты 1 в сторону кромка ленты упирается в один из центрирующих роликов 13, при этом каретка 11...

Номер патента: 1326525

Опубликовано: 30.07.1987

Автор: Климчук

МПК: B65H 45/105

Метки: полотна, поперечного, раскройном, складывания, столе, текстильного

...32 под действием электромагнитов 35, установленных под ними, перемещаются вниз со сторонь 1 пружины 34, что позволяет подушкам 17 или 19 откатываться от сформированной складки ткани 1,Устройство работает следующим образом. 5 10 15 20 25 30 35 40 45 2В исходном положении рулон 12 ткани 11 на Г-образном рычаге 13 максимально приближен к подушкам 16 и 17, которые фиксируют ткань 11 зацепами 22, т. е. находятся в положении закрытой книги. Схемой управления подается напряжение на статоры 8 и 9 линейного двигателя, роторы 5 и 6, взаимодействуя с полем статоров 8 и 9, перемещаются в противоположную сторону от подушек 6 и 17. Ткань 11, заведенная между валиками 10, укладывается на стол 1, при этом с рулона 12 сматывается ткань 11, и Г-образный...

Номер патента: 1326526

Опубликовано: 30.07.1987

Авторы: Белов, Куракин, Модин

МПК: B65H 54/28

Метки: гибкого, многорядной, трубопровода, укладки

...поп уклзпочцьгц ролик 20 катунски 3 ц закрепляюг нд ней. Прц этом одна из стоек 14, цоп которой накопится ттубопровод, перемегизется во втулке 0 вверх, нацрзв- ЛЯКпснс ВТУЛКИ ОтКЛОНЯЮтСЯ От СВс)ЕГО ПЕР.пецпикулярного положения, а укладочный ролик 20,устанавливается цод углом к продольной Осц катугцкц 3. При вклк)чении приводя катушки 3 гибкий трубопровод 4 заполняет ее цилиндрическую поверхность.По мере здцслггенця уклзпываемьгм трубопроводом цсвсрхцстц цилиндра катушки 3 цоп пейгтццсм усилия прижатия от пру.жин 21, д также за счет поступятельйого серемепения в направляющих втулках 0 стоек 14 закреплс нный ця цих посредствоя тяг 19 ролик 20 всс время меняет угол на.40 клона к продольной оси катушки 3 и воздействует непосредственно...

Номер патента: 1326527

Опубликовано: 30.07.1987

Автор: Заболовский

МПК: B65H 54/32

Метки: нити, раскладки

...13 и взаимодействующего с его рабочей поверхностью толкателя 14.Пространственныйкулачок установлен на валу 15, который связан с приводом вращения (не5 10 30 перемещений, состоящую из перемеще 35 40 15 20 25 45 50 55 показан). Привод может быть выполнен в виде кинематической связи с элек" тродвигателем бобинодержателя или на основе отдельного электродвигателя. Толкатель установлен на приклоне в направляющей 16 с возможностью осевого перемещения и связан тягой 17 со ступицей 18 подвижной части 12 вала нитераскладчика.Постоянство взаимодействия толкателя с кулачком обеспечивается пружиной 19 растяжения, закрепленной между тягой и кронштейном на приклоне. Тяга 17 на ступице 18 закреплена гайкой 20. Наиболее простым кулачком может быть...

Номер патента: 1326528

Опубликовано: 30.07.1987

Авторы: Акимов, Клочко, Коваленко, Моргунов

МПК: B65H 54/54

Метки: вал, мотальный

...упомянутый подшипник, сжимая пружину 7 консольной цилиндрической опоры, создавая одновременно осевой натяг подшипников. Форма пружины сжатия на участке между подшипниками может быть различной, исхо - дя из конкретных условий. Наиболее просто пружину выполнить в виде прорезной втулки, которая способна противостоять значительным радиальным нагрузкам, или в виде спиральной пружины 13, витки которой касаются друг друга, обладающей очень высокими демпфирующими.свойствами, или в виде на 26528 2бора конических колец 14 способныхпротивостоять значительным осевым нагрузкам. Контактирующие поверхности 5элементов пружины могут быть покрытыфрикционным материалом 15. 10 15 20 25 30 35 40 50 55 Фриционная поверхность 15 может быть выполнена в...

Номер патента: 1326529

Опубликовано: 30.07.1987

Автор: Михайловский

МПК: B65H 54/80

Метки: укладки, цепи

...скорость выходной кромки 9 направляющей 3, например, равную 0,05 от линейной скорости звездочки 4. Устройство имеет такжеякорный механизм и вертлюг для предотвращения скручивания цепи.Устройство работает следующим об- Ь разом.Цепь 1 опускают сквозь входноеотверстие 2, в направляющую 3 и,огибая звездочку 4,в цепной ящик 6на равном расстоянии от стенки и оси8 цепного ящика 6. При этом цепь 1,находясь в зацеплении со звездочкой4, при своем движении проворачиваетмеханизм 5 поворота и поворачиваетнаправляющую 3 вокруг оси 7, Направляющая 3 перемещает цепь 1 по окружности О, причем цепь 1 опускают иперемещают по окружности одновременно при постоянном соотношении скоростей.При опускании цепи 1 и одновременном повороте ее по окружности...

Номер патента: 1326530

Опубликовано: 30.07.1987

Автор: Яцкевич

МПК: B65H 63/08

Метки: длинномерного, намотки

...Держатель 4 с рулоном намотанного материала снимаетсяи заменяется другим. 1 з,п. ф-лы,3 ил. сборник 18 материала 19 по ширине держателя 4, Между хомутиками 8 и диском 10 имеется фрикционный элемент.Устройство для намотки,цлинномерного материала работает следующим образом.От привода отделочной машины вращение передается на приводной вал б устройства для намотки. При этом вращенке от приводного вала 6 на держатель 4 материала передается посредством ведомого поводка 9 на хомутики 8, которые фрикционно связаны с диском 10, Диск 10 с помощью фрикционных поверхностей получает вращение от хомутиков 8, а вместе с диском 10 через патрон 2 выполненный з виде гнезда 12 с поводковым элементом в виде пластийы 13, вращение передается на держатель 4...

Номер патента: 1326531

Опубликовано: 30.07.1987

Авторы: Гайдукова, Косенко, Семенов

МПК: B65H 67/06

Метки: намоточной, наработанных, паковок, перегрузки, приема, средства, транспортные

...ее подъема фиксируется конечным выключателем 16. На место каретки 18 устанавливают среднююкаретку 19, при этом ее паковкодержатель 25 оказывается расположеннымна высоте рабочих паковкодержателей40 приемно-намоточной части машины37, а его верхний конец - на оптимальном расстоянии по условиям передачи паковки от конца того же паковко.держателя 40Включением электропривода 34 платформы 4 устройство 1 перемещается по подвесным путям 36вдоль фронта обслуживания машины 37и останавливается при срабатыванииупора 39 с конечным выключателем 38у рабочего паковкодержателя 40 следующего рабочего места машины 37. Приэтом паковкодержатель 25 каретки 19расположен под необходимым углом к раз 132653 более величины 1 хзп, где 1 - длина плеча рычага,...

Номер патента: 1326532

Опубликовано: 30.07.1987

Автор: Рогинский

МПК: B65H 75/08

Метки: ленточного, намотки, оправка

...а обойма 17 32муфты 14 - с внешним барабаном 3 оправки. При этом ведущими звеньями муфт являются звездочки, Это следует из конструкции самих обгонных муфт, в которых ведущим звеном может быть как обойма, так и звездочка. Могут быть также жестко соединены друг с другом и с общим реверсивным приводом вращения звездочка одной муфты и обойма другой муфты, Во всех таких вариантах Функции соответствующих конструктивньм элементов и их взаимосвязь сохраняются аналогичными рассмотренному варианту.Намотка материала на оправку про)изводится следующим образом.Конец материала 19 закрепляется с помощью зажима 6 на внутреннем барабане, При включении привода вращения общего вала муфт 13 и 14 обойма 16 муфты 13 вследствие заклинивания роликов этой муфты...

Номер патента: 1326533

Опубликовано: 30.07.1987

Авторы: Буличев, Кузнецова, Николаев, Сысоев

МПК: B65H 75/10, B65H 75/50

Метки: патронов, текстильных

...регулированием температуры, При таком режиме термообработки возникает пространственно слитая струк тура, фрагментами которой являются силикаты и окислы, химически связанные с полиорганосилоксаном. При температуре ниже 250 С в химическую реакцию вступают только поверхностные группы силикатов и окислов, в результате чего не образуется пространственно слитая структура и покрытие получается некачественным. При темопературе выше 270 С возможен перегар отдельных составных частей полученной структуры, что приводит к пористости покрытия. При выдержке менее 3 ч не происходит полного отвердевания покрытия, так как не успевает произойти взаимодействие составных частей органосиликатного материала, Температура, при которой происходит...

Номер патента: 1326534

Опубликовано: 30.07.1987

Авторы: Карезо, Потапенков

МПК: B65H 75/16

Метки: таз, текстильной

...трубы устанавливают две одинаковые горловины. На одну из горловин устанавливают неподвижное днище так, чтобы его высту пы Г совпали с впадинами В горловины. Затем днище повертывают относительно оси таза на угол, обеспечивающий сдвиг выступов относительно впадин, В таз опускают подвижное днище и фиксируют его положение на первой восходящей ветви волнообразной поверхности. В собранном виде таз устанавливают на наработку в него волокнистого материалг, например под лентоукладчик ленточной машины. При давлении ленты на крышку 6 происходит сжатие пружин 8, при этом крышка 6 своим конусным элементом 10 воздействует на ролики 11 2-образных рычагов 12, которые, поворачиваясь вокруг осей 14, ослабляют воздействие пружин 13 на другие концы...

Номер патента: 1326535

Опубликовано: 30.07.1987

Авторы: Литвинский, Мирошниченко

МПК: B65H 77/00, G01B 7/12

Метки: измеритель, наматываемого, радиуса, рулона

...соответствующее длине ткани, намотанной в рулоне на дуге в один радиан или, что то же самое, равное радиусу намотанного рулона. Одновременно сигнал с выхода эле),20 .мента 18 памяти посредством элемента 19 задержки воздействует на общий с вход многоразрядного управляемогоключа 20 тем самым число из счетчиго ка 22 переводится в регистр 21. По25 заполнении дополнительного счетчика т 11 на импульсном его выходе 23 появн- ляется сигнал, который стирает число о- в элементе 18 памяти и содержимоесчетчиков 22 и 11. Устройство готово м 30 к новому циклу измерения. К этому же выходу 23 счетчика 11 по ключен стирающий вход элемента 18 п мяти. Регистр 21, многоразрядный ключ 20 и элемент 19 задержки соста ляют блок индикации.Для повышения...

Номер патента: 1326536

Опубликовано: 30.07.1987

Авторы: Клейнерт, Липпинг, Таммару, Тоодо, Унт

МПК: A63B 41/10, B65H 54/64, B65H 81/02 ...

Метки: каркаса, мяча, намотки

...мяча состоит из станины 1, корпуса 2, нитеводителя 3 с электроприводом 4, двух реверсивных дисков 5 с электро- приводами 6, составляющих систему смещения камеры 7, двух опоРных пру жинных шариков 8, находящихся в гнездах 9, расположенных на коромысло 10 консольного опорного штока 11, имеющего в верхней крепежной части изгиб и проходящего через соединенные последовательно трубку 12 с каналом 13 для нити, гибкий вал 14 и втулку 15, сидящую в подшипнике 16, наружная обойма которого закреплена на корпусе с помощью щек 17, причем втулка также имеет канал 18 для нити 19, при этом каналы 13 и 18 проходят параллельно оси опорного штока 11. Устройство для намотки каркаса мя 40 ча работает следующим образом.Сматываемая с бобины нить 19,...

Номер патента: 1326617

Опубликовано: 30.07.1987

Авторы: Баканов, Кошель, Майорчук, Семенихин, Урясьев

МПК: B65H 20/00, C14B 5/00

Метки: вырубочного, многослойного, настила, подачи, пресса, фиксации

...пресса 23 (см. фиг, 5). Траверса 57 пресса 23 предназначена для йажатия на резак 7 458, который из настила 59 вырубаетдетали, Настил 59 формируется из рулонов 60, размещенных в рулонодержателе 6 1. Для автоматизации циклов подачи настила 59, перемещения плиты 22и вырубания предназначены конечныевыключатели (не показаны), взаимодействующие с кареткой 2, прижимом 6для захвата настила и средством 25для закрепления настила и плитой 22,закрепленной на станине 5 направляю-,щий ролик 62 предназначен для поддержания верхней ветви 39 ленты 38, Пригкрайнем правом положении плиты 22(см. фиг, 5) часть 63 настила расположена между станиной 5 и рулонодержателем 61,Устройство работает следующим образом.Настил 59 формируют из рулонов 60,укладывают на...

Номер патента: 1326649

Опубликовано: 30.07.1987

Авторы: Левин, Станкина

МПК: B65H 54/80, D01H 5/72

Метки: волокнистой, лентоукладчик, ленты, подачи, текстильной

...- разрез Б-Б нафиг.1; на фиг.4 - разрез В-В нафиг.1;на фиг.5 - разрез Г-Г на фиг.1,Устройство содержит выпускнуюпару валиков 1, лоток 2, соединенный 15со средством 3 для автоматическойзаправки ленты 4, например пневматическим, эжекционного типа. Направитель 5 ленты примыкает к выходу средства 3 для автоматической заправки 20ленты, выполнен с замкнутым в поперечном сечении профилем и имеет канал 6 для прохода ленты. Канал нанаклонном к горизонтали, изогнутомучастке 7 направителя на части длины его со стороны плющильных валиков8 выполнен сообщающимся с выполненнойв направителе полостью 9 для отводавоздуха от ленты посредством сквоз"ного паза 10. Паз 10 выполнен в направителе на длине участка 7 и расположен в его поперечном сечении...

Номер патента: 1330062

Опубликовано: 15.08.1987

Авторы: Гельфанд, Павлюк

МПК: B65H 3/24

Метки: листа, отделения, стопы

...Пружина блока подпружиненных выключателей и размеры его подобраны так, чтобы включение выключателя 3 произошло до того, как верхний лист (минимальной подаваемой толщины) поднимается своей нижней плоскостью до отсекающей плоскости отсекателя 8, Концевой выключатель 3 включает гидроцилиндр привода толкателя 2 и тот начинает давить на верхний лист. Лист упирается в отсекатель 8 и продолжает вместе со столом 1 подниматься. Поднявшись выше отсекающей плоскости отсекателя 8 лист под действием толкателя 2 начинает двигаться вперед до тех пор, пока не дойдет до сиг.2нализатора 9, который, поворачиваясь, выключает концевой выключатель 1 О. С выключением концевого выключателя 10 останавливается подъем стола 1, толкатель 2 начинает...

Номер патента: 1330063

Опубликовано: 15.08.1987

Авторы: Смирнов, Федосеев

МПК: B65H 7/02

Метки: двойных, листов, отбраковки

...усиления транзистора 1, сопротивления элементов 2, 3, 6, а также индуктивного сопротивления катушки 7, которая включена в цепь нагрузки коллектора транзистора 1.Перед началом работы устройства исполнительный механизм 8 перемещают к сто 10 15 20 25 30 35 пе 11 листов и с помошью захватов 9 производят отделение верхнего листа 10 от стопы. В процессе отделения лист 10 контактирует с торцовой поверхностью катушки.7, через которую протекает ток переменной частоты, вырабатываемой генератором.Так как индуктивность катушки зависит от магнитной проницаемости материала листа, вводимого в ее магнитное поле, наличие в поле катушки листа определенной толщины приводит к установлению соответствуюшего материалу и его толшине индуктивного...

Номер патента: 1330064

Опубликовано: 15.08.1987

Авторы: Буланцев, Перельман, Тарасов

МПК: B65H 21/00

Метки: концов, пленки, соединения, термопластичной

...10. На оси 10 рядом с ножом 8 с возможностью вращения установлен ролик 11. Держатель 9 смонтирован на вертикальной оси 12 с возможностью поворота. На столе 5 на кронштейне 13 смонтирован рычаг 14, имеющий возможность поворота вокруг горизонтальной оси 15. На рычаге 14 закреплены три нихромовые проволоки 16, один конец каждой из которых закреплен жестко, а другой через пружину 17. На рычаге 14 имеются также штанги 18, на которых установлена подвижная каретка 19, на которой смонтированы три ролика 20, причем каждый ролик контактирует с одной из проволок 19,Устройство работает следующим образом, На столе 5 над пазом 6 закрепляют внахлест конец закончившейся и начало новой пленки при помощи зажимов 7. Затем производят поперечное...

Номер патента: 1330065

Опубликовано: 15.08.1987

Авторы: Исаков, Меркулов

МПК: B65H 54/547

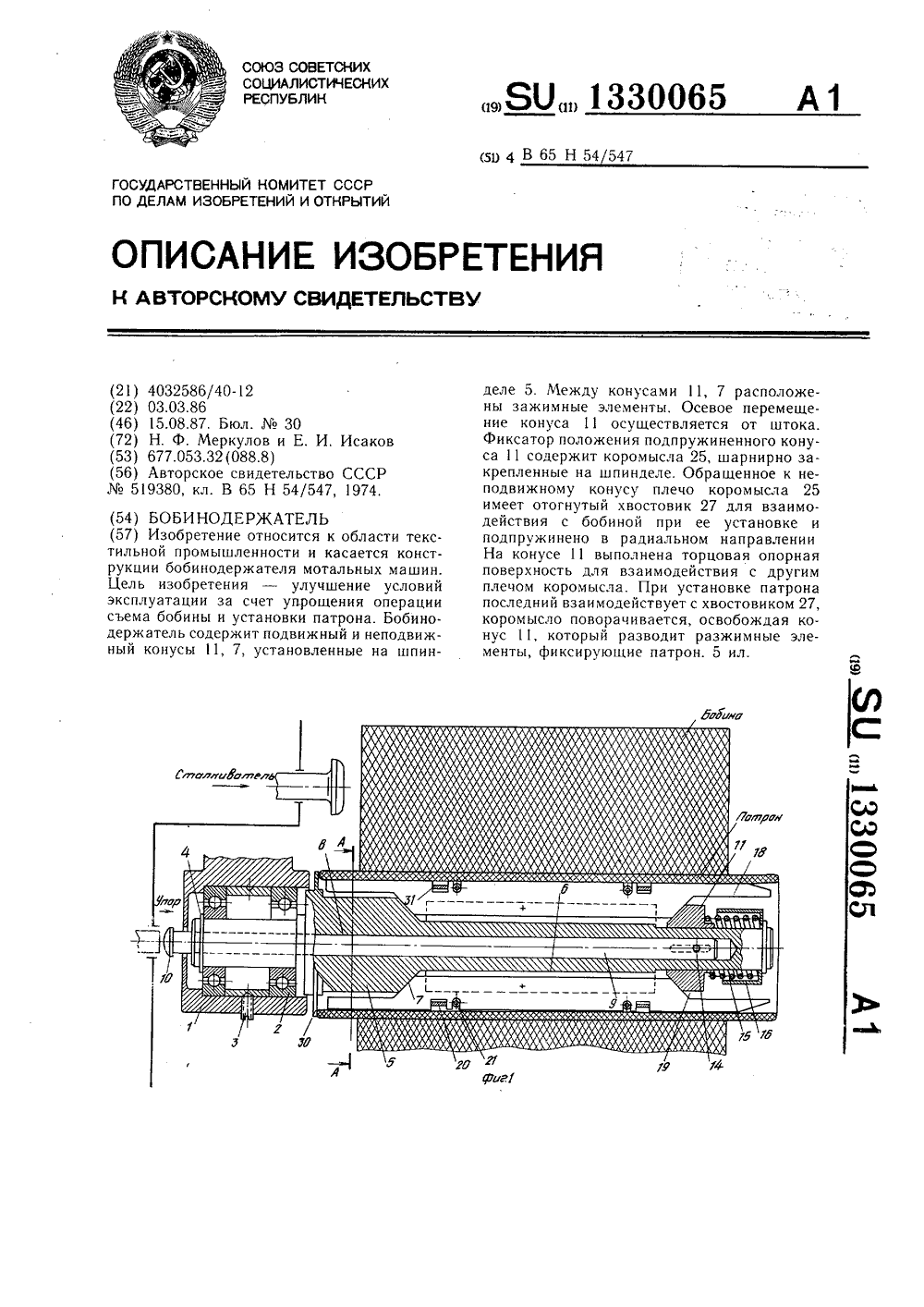

Метки: бобинодержатель

...перемещения при осевом перемещении конуса 11. Кольца 20 ограничивают радиальное перемещение зажимных элементов, а пружинные кольца 21 прижимают их к конусам 7 и 11.В двух пазах 22, в шпинделе 5 и конусе 7 с помощью оси 23 в выборках 24 (фиг. 3 и 4) крепятся два коромысла 25 (фиг. 2) с щечкой 26 и хвостовиком 27. Хвостовая часть коромысла 25 отжимается от шпинделя патрона в пазах 22 по стержням 28 пружинами 29. На шпинделе 5 для фиксации патрона в продольном направлении имеется фланец 30, а в зажимных элементах 18 для колец 20 выбраны пазы 31.Устройство работает следук)щим образом.В исходном положении (фиг. 2) плечо коромысла 25 щечкой 26 упирается в упор 10 паза конуса 11, и зажимные элементы 18 пружинными кольцами 2 (фиг, 1) прижаты...

Номер патента: 1331774

Опубликовано: 23.08.1987

Автор: Красик

МПК: B65H 3/16

Метки: листов, магнитным, подачи, стопы, схватом

...2 могут быть использованы электромагниты или постоянные магниты. В первом случае магниты устанавливаются стационарно или с возможностью их перемещения в плоскости, перпендикулярной линиям их магнитных полей, от привода 9, представляющего собой передачу винт-гайка и электродвигатель. Во втором случае магниты устанавливаются только с возможностью их перемещения.Способ подачи листов из стопы схватом осуществляется следующим образом.На столустанавливается стопа листов 6, схват 4 устанавливается в исходном положении над стопой. Посредством бокового магнитного поля магнитов распушителя 2 разделяется верхняя часть стопы листов. Магнитный схват 4 опускается на стопу и своим перемещением сближает требуемое число листов до их...

Номер патента: 1331775

Опубликовано: 23.08.1987

Авторы: Мурашев, Сумкин

МПК: B65H 3/16

Метки: листового, разделения, ферромагнитного

...на котором установлен с возможностью возвратно-поступательного перемещения рабочий орган 2 с закрепленными на нем верхними электромагнитами 3 и вакуумными (или пневматическими) захватами 4. В основании 1 размещен нижний блок электромагнитов 5, на которых установлен пакет 20 листов 6. При этом электромагниты 3 и 5 обращены друг к другу одноименными полюсами. Усилие притяжения верхнего листа 6 пакета электромагнитами 5, размещенными в основании 1, больше усилия притяжения элетромагнитов 3, размещенных на рабочем органе 2, Усилие притяжения вакуумных захватов 4 больше усилия отталкивания электромагнитов 3.Для обеспечения постоянной величины притяжения верхнего листа 6 пакета элект- З 0 ромагнитами 5 установлен блок 7 регулирования усилия...
