B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 207006

Опубликовано: 01.01.1968

Авторы: Секунда, Яковлев

МПК: B65H 35/04, D21G 9/00

Метки: аппаратах, бумаги, отрезания, регистрирующих, факсимильных

...и рулону 13 бумаги 14, который установлен в центрах корпуса или спе циальной кассете.В корпусе над рулоном бумаги находитсянаправляющий ролик 15, создающий постоянный угол наклона бумаги 14 в зоне записи независимо от диаметра рулона 13, умень.10 шающегося по мере записи,Устройство работает следующим образом.Для зарядки аппарата бумагой крышка 2корпуса 1 поворачивается на оси 12 и откры.вает доступ к отсеку записи, Вместе с крыш.5 кой отводится прижимной валик 9 и верхняячасть отрезного устройства с направляющими 3, ползуном 4 и роликом 5. Рулон 13 устанавливают в центрах корпуса аппарата (либо в кассете), а выходящий свободный конец Э бумаги 14 укладывают на направляющий ролик 15, протяжной валик 8 и верхнюю обшивку корпуса,...

Номер патента: 207086

Опубликовано: 01.01.1968

Авторы: Вишн, Глазов

МПК: B65H 54/553, D01H 1/36

Метки: машине, намотки, нити, прядильнокрутильной

...соединено с 5 подпружиненным штоком 12 дополнительногорычага 9. Шток помещен во внутренней полости дополнительного рычага вместе с пружинами сжатия 1 т и скобой 14, охватывающеи палец 15 штока. Кронштейн 10 имеет паз 16 10 для перемещения пальца 15.Правильная установка бобины по отношению к мотальному барабану 2 обеспечивается поворотом кронштейна 10 на вертикальной плоскости бруса 1 и взаимным расположе нием звеньев 5 и 6, фиксируемым на вертикальном шарнире 7 гацкой 17.Работает механизм следующим образом.При намотке пряжи на бобину в паз 18 рычага 9 входит палец 15, который, входя одно временно в паз 16 кронштейна 10, сохраняетустойчивое положение рычага 9 во время намотки. Боопня прпжимястся к мотальному оярябяну 2 посредством...

Номер патента: 207090

Опубликовано: 01.01.1968

Авторы: Вал, Григорьева

МПК: B65H 49/12

Метки: 207090

...РАМКА ДЛЯ П НЬ 1 г раашины над головномой 4, Запасные пакжателях катушечнойн.хпол а. . рамки прядильнопмой 3 и хвостовой рт размещаются в деки и на дополнптел вки амдмет изобретенг аши про ьнои мвок иасных п етью о гка сна олками ако блеггожеИзвестна катушечная рамка для прядильнои машины, содержащая держатели паковок н продольную полку для хранения запасных паковок,Предлагаемая катушечная рамка позволяет увеличить количество запасных паковок размещаемых на прядильной машине. Это достигается установкой дополнительных полок на торцах машины.На чертеже изображена катушечная рамка с дополнительными полкамиДополнительные полкизакреплены на головной и хвостовой колонках 2 катушечной Катушечная рамка для прядил ны, содержащая держатели...

Номер патента: 207091

Опубликовано: 01.01.1968

Авторы: Богатков, Вейль, Вишн, Карезо, Костромское, Мохов, Сметании

МПК: B65H 54/88

Метки: 207091

...па ковки установлен на кронштейне передней стенки короба, вьполненной откидной.20 2. Приспособление по п. 1, отличающеесятем, что короб в верхней части имеет сопло, примыкающее к мотальному барабанчику, и на верхней стенке щель для прохода нити,Известно приспособление для удаления пыли и пуха на мотальной машине, содержащее помещенные в присоединенном к воздуховоду коробе держатель паковки и нитенаправитель.Предложенное приспособление позволяет облегчить обслуживание машины, для чего держатель паковки установлен на кронштейне передней стенки короба, выполненной от- кидной, а короб в верхней части имеет сопло, примыкающее к мотальному барабанчику, и на верхней стенке щель для прохода нити.На чертеже изображено приспособление,...

Номер патента: 207093

Опубликовано: 01.01.1968

Автор: Куликов

МПК: B65H 54/24, B65H 54/34

Метки: автомату, вершине, механизм, намотки, резервной, создания, уточно-перемоточному, шпули

...1 б. Втул ка 13 на заднем конце имеет срезы по образующей, доходящие до ее отверстия, благодаря чему вилка б рычага 5 контактирует с пальцем 1 б, также имеющим две лыски 17.Срезы на втулке дают возмонсность вилке б 15 при вращении рычага 5 свободно перемещатьпалец 1 б вдоль оси прп одновременно выстаивающей, запертой защелкой 9 втулки 13.Во время работы, при вращении гнезда 1,груз 7 под воздействием центробежной силы 20 отклоняется и стремится повернуть двуплечийрычаг 5 по часовой стрелке, преодолевая сопротивление пружины 12, и вилкой б выдвинуть палец 1 б по направлению к заднему центру, сжимая пружину 15, При этом защелка 9, 25 упираясь в ограничительный штифт 18, удерживает втулку 13, а палец 1 б заходит в раструб шпули 19 и...

Номер патента: 207097

Опубликовано: 01.01.1968

Авторы: Виньш, Зандбергс, Лапсиньш, Освалдс

МПК: B65H 35/00

Метки: бумаги, подачи

...подпрессовки 3 мине. раловатная полоса передается на передний поперечный рольганг 4, по которому через прессующие ролики б, вата поступает в механизм свертывания и склеивания рулонов б.Перед прессующими роликами на минераловатную полосу из механизма резки бумаги и нанесения клея 7 подается отрезанный лист упаковочной бумаги.Механизм свертывания и склеивания рулонов состоит из двух пар роликов 8 и 9. Каждая пара роликов подвешена на общей оси с помощью рычагов. При нарастании диаметра свертываемого рулона ролики отжимаются в сторону. Ролики механизма свертывания и склеивания рулонов и рольганга, с целью устранения проскальзывания, покрыты резиной и вращаются с одинаковой с рольгангом скоростью.По окончании свертывания...

Номер патента: 207151

Опубликовано: 01.01.1968

Авторы: Иностранец, Иностранна, Федеративна

МПК: B65H 54/28, D01D 7/00

Метки: бобину, намотки, нити

...конусообразные концы. Бобина 4 насаживается 25 на бобинодержатель 5, который установлен наприводном валу б, вращающемся в подшипниках, установленных в стойке 7, от электродвигателя 8. Электродвигатель 8 и стойка 7 закреплены на салазках 9, перемещающихся 30 возвратно-поступательно по направляющим 10параллельно оси нитеводителя 2 от гидроцилиндра 11, поршневой шток 12 которого прикреплен к салазкам 9.Гидроцилиндр 11 снабжен реверсивным приводом 13, кинематически связанным с приспособлением, при помощи которого ход салазок постепенно уменьшается, В результате этого нить укладывается на бобину ступенчато сокращающимися слоями, и паковка образуется с конусообразными концами,Это приспособление состоит из установлен. ного в стойках 14...

Номер патента: 207280

Опубликовано: 01.01.1968

Автор: Савинов

МПК: B65H 23/198

Метки: асинхронным, механизм

...24 укреплен двуплечий рычаг 26, имеющий на одном плече плоскую пружину 27.Перекрещивающаяся канавка 21 валика 20 не замкнута со стороны двуплечего рычага 26.Гонок 22 имеет выступ 28, который взаимодействует с выключателем 29 электродвигателя. Работает механизм следующим образом.В процессе наработки паковки щуп 1 совершает колебательное движение, соответствующее движению нитеводителя и создает натяжение нити, которое возрастает с увеличением толщины намотки. При этом щуп отклоняется на некоторый угол и поворачивает барабанчик 2, в паз 8 которого входит выступ 16 ползушки 15. Поворот барабанчика вызывает поступательное перемещение ползушки 15 по направляющей 14 в сторону втулки 10, которая вращается вместе с пальцем 17 на ходовом винте...

Номер патента: 207860

Опубликовано: 01.01.1968

Авторы: Назаренко, Шинкаренко, Экспериментальный

МПК: B21D 43/08, B30B 15/30, B65H 20/04 ...

Метки: ленточного, подачи, полосового

...общий вид устройства; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 2. Корпус 1 лен на кон К нему кре ния в его п казан) пол Палец полз одачи ала 2 ью певинта (не пги 4 ш головкице кривпится сазах под привода п ошипного в возможнос действием с пальцем омощью тя пресса. ремеще(не по- оказан), арнирно 30 ушки Известны устройства го и полосового мате пресса, содержащие н дающие валки, связан мощью шестерен, а че с приводом, содержащ с закрепленной на не и кинематически связ Валковая подача работает следующим образом. Смещением ползушки 8 головки привода относительно оси вращения - вала 2 - устанавливается определенный шаг валковой подачи. При вращении вала пресса движение от головки привода через тягу...

Номер патента: 207865

Опубликовано: 01.01.1968

Авторы: Абайтов, Наседкин, Семиколенных

МПК: B65H 18/10, D06G 1/00

Метки: перекатки, ткани, чистки

...шток 1 б надетапружина 18, выдвигающая планку 17. Штанга 15 удерживается в выдвинутом положении пружиной 19. Головки 11 (фиг. 1), расположенные со стороны кольца д, снабжены при водным роликом 20 (фиг, 2), закрепленным навтулке 18. Шток 1 б взаимодействует с расположенными на станине 1 направляющими, не показанными на фиг. На станине 1 (фиг. 1) смонтирован механизм поворота рамы 2, 20 состоящий из цилиндра 21, соединенного храповиком 22 и зубчатой передачей 28 с осью 24, закрепленный на раме 2, Цилиндр 21 снабжен мембранным фиксатором 25. На станине 1 закреплены цилиндры 2 б с поводками 27 для 25 перемещения штанг 15 шпиндельных головок11. В нижней части станины 1 установлен электродвигатель 28, соединенный муфтой сцепления 29 и...

Номер патента: 207866

Опубликовано: 01.01.1968

Авторы: Зельдин, Научно

МПК: B65H 19/22

Метки: накатывания, полотна, рулон

...15 имеет захваты, взаимодействующие с подшипниками 19 товарного валика б. Вал 7 рьгчагом 20 соединен с пневмоцилиндром 21, а труба 8 рычатом 22 - с пневмоцилиндром 23.В выходной части машины установчены рычаги 24 для окончательной намотки рулона, закрепленные на валу 25, приводимом в движение пневмоцилиндром 2 б.Над первым нижним вальяном 4, смонтированы механизм ножа 27;и перфорированная труоа 28, служащие для отрезания ткани20 и для заправками полотна на товарный валик. Кроме того, механизм ножа имеет ролик 30 для отклонения ткани 29 в момент ее отрезания.Рычаги 31, на которых закреплена перфорированная труба 28 для подачи сжатого воздуха, насажены .на ось 32, приводимую в движение пневмоцилиндром 33.В машине автоматизировано...

Номер патента: 207867

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Легкой

МПК: B65H 19/26, B65H 19/30

Метки: мерильно-накатная

...и свя зан цепью управления с приводом рамки 10,при этом кинематическая цепь выполнена таким образом, что за полоборота рамки 10 на товарный валик 13 наматывается заданное количество метров ткани 5, Зажимные 11 и 25 приводные 12 конуса управляются соответственно пневмоцилиндрами 17 и 18.Рулон 2 полотна устанавливают на штанге19 на раскатывающее устройство 1, свободный конец ткани пропускают над роликами 30 20, через механизм 21 для равнения полотнапо кромке, через ролик 22 датчика 1 б и закрепляют на товарном валике 13, который зажимают между одной из пар конусов 11 и 12, Пока ткань наматывается на этот товарный валик, со второй пары конусов 11 и 12 снимают накатанный рулон ткани и устанавливают между ними новый товарный валик с...

Номер патента: 208181

Опубликовано: 01.01.1968

Авторы: Волынко, Елисеев

МПК: B65H 54/54

Метки: бобинодержатель

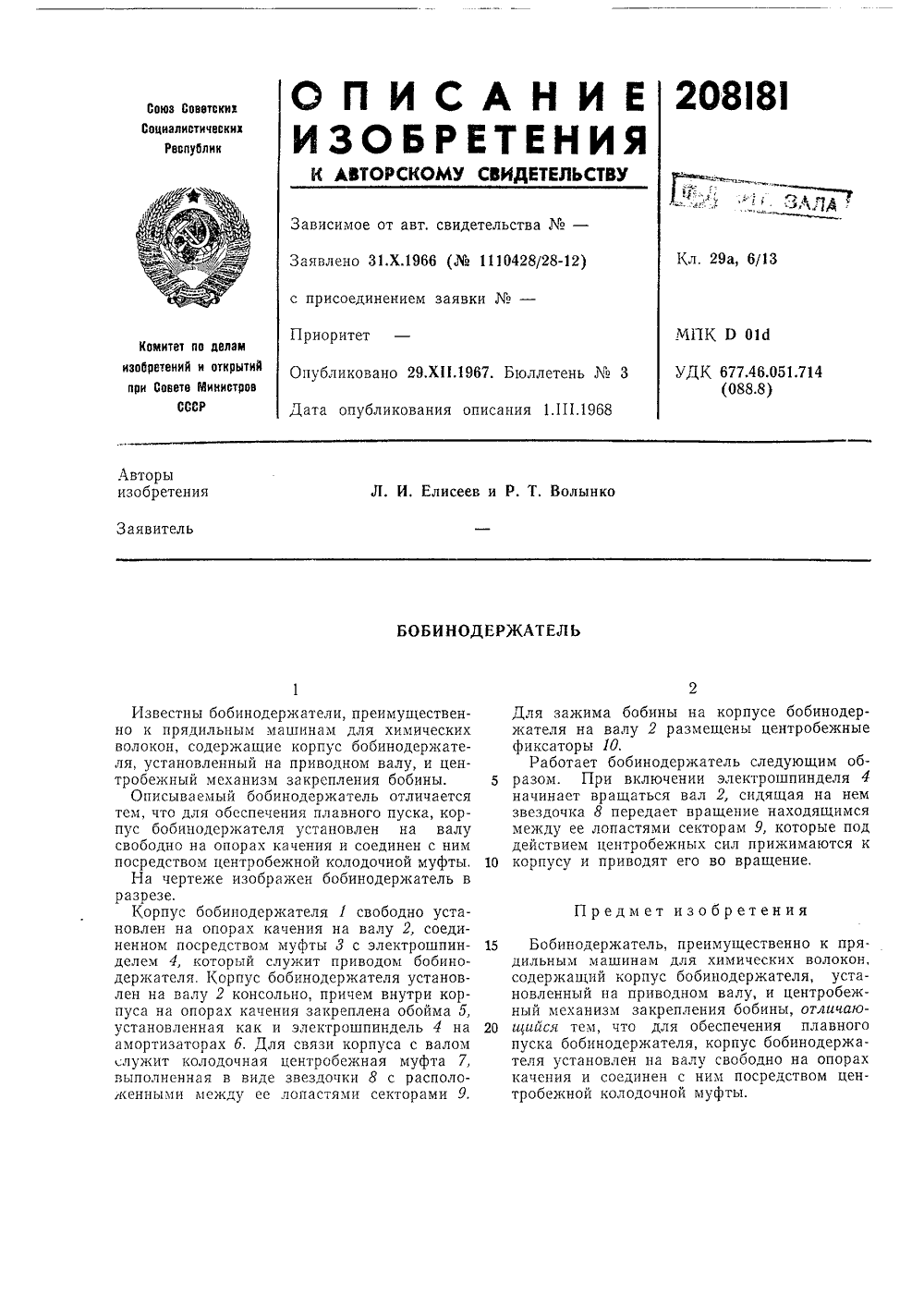

...и соединен с ним посредством центробежной колодочной муфты,На чертеже изображен бобинодержатель в разрезе.Корпус бобинодержателя 1 свободно установлен на опорах качения на валу 2, соединенном посредством муфты 8 с электрошпинделем 4, который служит приводом бобинодержателя. Корпус бобинодержателя установлен на валу 2 консольно, причем внутри корпуса на опорах качения закреплена обойма 5, установленная как и электрошпиндель 4 на амортизаторах б, Для связи корпуса с валом служит колодочная центробежная муфта 7, выполненная в виде звездочки 8 с расположенными между ее лопастями секторами 9. Для зажима бобины на корп б жателя на валу 2 размещень ц ро фиксаторы 10,Работает бобинодержатель следующ разом. При включении электрошпи начинает...

Номер патента: 208185

Опубликовано: 01.01.1968

Авторы: Имени, Легкой, Ленинградский

МПК: B65H 54/30, D01D 7/00

Метки: механизм, нити, раскладки

...направляющая плавка 2, выполненная из полимерного материала с низким коэффициентом трения. Направляющую планку обхватывает цепь приводимая в движение звездочкой 4. К одному из звеньев цепиприкреплена планка б с пальцем б, на который надет сухарик 7, входящий в паз 8 ползушки 9, Ползушка несет нитеводитель 10, она укреплена в дополнительных направляющих 11 и 12, установленных параллельно цепи, Палец б размещен на чланке 5 так, что он находится на некотором расстоянии от середины звена цепи 3. Такое крепление пальца сокращает переходный участок в крайних положениях нитеводителя,Механизм работает следующим образом.5 Звездочка 4, получающая вращение от приводного шкива 13, приводит в движение цепь 3, которая, в свою очередь, через палец б...

Номер патента: 208186

Опубликовано: 01.01.1968

Авторы: Всесоюзный, Производства

МПК: B65H 54/80

Метки: накапливающее, установке

Номер патента: 208229

Опубликовано: 01.01.1968

Авторы: Боз, Болдуев, Васильева, Сергеев, Чугай

МПК: B65H 1/04, B65H 3/24, B66C 1/42 ...

Метки: листа, листовыхзаготовок, отделения, пакета

...в зависимости от поверхности листа.5 Работа устройства осуществляется следующим образом.На загрузочный рольганг с помощью соответствующих подъемно-транспортных устройств устанавливают освобожденные от упа ковочной ленты пакеты листовых заготовок.Все дальнейшие операции производятся автоматически.Пакеты заготовок перемещаются на исходную позицию загрузочного рольганга, над ко торым размещается предлагаемое устройство.Для контроля наличия пакета под устройством предусмотрено соответствующее контрольное устройство, которое дает команду на включение, например, цилиндра вертикально го перемещения. Происходит плавное опускание траверсы б, к которой прикреплены неподвижные качающиеся каретки 7 с направляющими 2 и конечные выключатели, Кроме...

Номер патента: 208235

Опубликовано: 01.01.1968

Автор: Антух

МПК: B65H 75/34, B66C 13/12

Метки: перемещающегося, питания, приемника, электрической, энергии

...изображен л тройство, на фиг, 2 - кр Р бщий вид.о состоит а б мини мальнь к определяется из допустимого,рад иба кабеля.Со вспомогательным барабаном 1 соосносоединен основной барабан 2, на котором 5 намотан питающий кабель 3, На вспомогательном барабане намотан кабель 4, который составляет с основным кабелем одно целое.Кабель с основного барабана переходит на вспомогательный через фигурный раструб 5, 10 радиус внутренней образующей которого равен минимально допустимому радиусу изгиба кабеля, Кабель крепится к вершине раструба 5 хомутом 6. Барабаны установлены на портале 7.15 С одной стороны кабель соедищей колонкой 8, с другой сторона портале обычным способом.Устройство работает следующим образом.Когда кран находится у пигающей...

Номер патента: 208320

Опубликовано: 01.01.1968

Авторы: Живетин, Парфенов

МПК: B65H 54/06, G01B 7/12

Метки: вращающейся, намотки, нити, паковке, плотности, прибор, цилиндрической

...(на чертеже не показан).Кроме того, в приборе имеется контактныйдатчик 9 числа оборотов (витков намотки), представляющий нормально открытый контакт Кв, взаимодействующий с бойком 10, ко торый закреплен на фланце 11 паковки 12.Датчик 9 числа оборотов включен последовательно в индикаторную схему с выходом на шлейфовый осциллограф.Сопротивления реохордного датчика 7 Л, 20 Ял - 1Йп - 2Рд - з включены параллельнопо схеме потенциометра.Прибор работает следующим образом.Ось контрольного щупа 3 устанавливаюттак, 1 тобы вертикальная ось паковки 12 про ходила через центр оси противовеса 4, а продольные оси паковки и ролика 5 были параллельны, Ролик 5 вводится в соприкосновение с паковкой 12, Сила прижимаустановкой противовеса 4.30 Информация о...

Номер патента: 208501

Опубликовано: 01.01.1968

Авторы: Барышев, Ковалев, Попов

МПК: B65H 67/06

Метки: мотальном, початков, початочномавтомате, сброса, улавливания, уточно

...приспособление уменьшает количество угаров пряжи. Это достигается тем, что оно снабжено заслонкой кинематически связанной с кареткой автомата, а лоток установлен неподвижно.На чертеже изображено предложенное приспособление.Приспособление для улавливания и сброса початков на уточно-мотальном початочном автомате содержит наклонный неподвижный лоток 1 с пазом 2 на боковой стенке 3 и заслонку 4, ограниченную в средней части пальцем 5, входящим в паз 2 лотка 1. Нижний конец заслонки перекрывает выход из лотка 1, а верхний - кинематически связан с прессующей кареткой б автомата при помощи укрепленного на этом конце заслонки 4 штыря 7, входящего в паз 8 двуплечего рычага .9. Ось 10 этого рычага входит в паз 11 кронштейна 12, а...

Номер патента: 208530

Опубликовано: 01.01.1968

Авторы: Баландин, Всесоюзный, Мазурин, Проектный

МПК: B65H 3/00, B65H 3/24, B65H 3/26 ...

Метки: выдачиплоских, листов, поштучной, стопы

...передней стенке со щелью 2 магазина 1 установлено приспособление, предназначенное для приподнимания за передний конец всей стопы, за исключением самого нижнего листа или оболочки. Приспособление выполнено с качающимся в вертикальной плоскости рычагом 11 со стопором 12.На оси 1 З рычага 11 шарнирно укреплен отсекатель 14, скользящий по горизонтальной направляющей 15, Рычаг 11 шарнирно укреп3лен на оси Ы Для перемещения рычага 11 предусмотрен качающийся гидроцилиндр двойного действия 17. Направляющая 15 предотвращает чрезмерное опускание отсекателя 14 при нерабочем положении, а при рабочем выполняет функцию кулачка, задающего режим поворота отсекателя 14 вокруг своей оси до упора в стопор 12.Работа устройства происходит следующим...

Номер патента: 208661

Опубликовано: 01.01.1968

Авторы: Кондратенко, Ордена

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: зону, ленточного, подачи, полосового, рабочую, штампа

...состоящемиз основания 8, верхней часги 9 и тормозныхколодок 10.Вдоль оси .подачи размещена тормознаяпланка 11, жестко закрепленная на корпусеподачи. Верхняя часть 9 ползуна, связаннаяс тормозными колодками 10, крепится к ос 15 нованию 8, этим обеспечивается торможениеползуна, а вместе с тем увеличивается жесткость штифтов 7 рычагов б.При рабочем ходе подающая каретка 8 снесущими пальцами движется в направлении,20 указанном стрелкой. В начале ее движенияползун, а следовательно и штифты 7 неподвижны, так как их удерживают тормозныеколодки 10 и планка 11. В результате полосазажимается симметричными относительно оси25 подачи рычагами б с силой, которую можнозадать тормозными элементами 10 и 11. Далее ползун с зажатой полосой 12...

Номер патента: 208666

Опубликовано: 01.01.1968

Авторы: Багров, Бондарев, Волгоградский, Макиенко, Соловьев

МПК: B21F 3/04, B21F 35/00, B65H 54/02 ...

Метки: станок, цилиндрическихпружин

...гайка выполнена подвижной относительно суппорта и связанной с ним посредством упругих элементов.На чертеже представлена кинематическая схема описываемого станка.Он содержит вращающуюся оправку 1, механизм 2 закрепления конца заготовки, механизм навивки, выполненный в виде суппорта 3, перемещаемого в продольном направлении с помощью механизма подачи, представляющего собой ходовой винт 4 и ходовую гайку 5, смонтированную в суппорте. Последняя выполнена подвижной относительно суппорта и связана с ним посредством упругих элементов о, Механизм навивки снабжен также регулируемыми упорами 7.Работает станок следующим образом. Пруток 8 через роликовое направляющееустройство 9 подают в пространство между оправкой 1 и кулачком 10 механизма 2...

Номер патента: 208669

Опубликовано: 01.01.1968

Авторы: Жевский, Научно, Панков, Щеголев

МПК: B65H 27/00

Метки: машин, направляющий, отделочных, перекатный, производства, ролик, текстильного

...ролик, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3 - разрез по Б - Б на фи;г. 1.Направляющий перекатный ролик содержит цилиндр 1, посаженный на диски 2 и 3 с цапфами 4 и б, тпричем цапфа 4 смонтирована на быстросъемном подшипнике б, а цапфа б выполнена приводной от звездочки 7 и посредством диска 2 соединена с цилиндром 1 фрикционно благодаря запрессованных, в тело цилиндра 1 втулок 8.Для более надежного соединения приводной цапфы б с цилиндром 1 применена поводковая муфта, представляющая собой укрепленный на второй цапфе 9 диска 3 поводок 10, входящий в фигурный паз 11 в диске 2. Вдоль цилиндра впрессованы ребра 12, закоторые ткань 13 поворачивает направляющий перекатный ролик. Последний состоит изтрубы 14,...

Номер патента: 208672

Опубликовано: 01.01.1968

Авторы: Евдокимов, Капустин

МПК: B65H 5/02, D06C 27/00

Метки: бесконечнойлентой, полотна

...5 и 30 На фиг. 1 представлевид; на фиг, 2 - приспосвания полотна петлями,3 - схема управления фиУстройство содержиттранспортер-накопительукладывания полотна птер, состоящее из парыимеющих электродвигагевозвратно-поступательнавам кривошипно-шатунн но устрооблениявид в пксаторовкамеру2, присноетлями нтянульньль 4 исе двяженого мех электродвигателя б, и фиксаторов со стержнями 7, 7 а и пневмоцилиндрами 8.Схема управления фиксаторов включает пневматические конечные клапаны 9 и 10.Работает устройство следующим образом.Полотно 11 раскатывают из рулона, предварительно установленного на раскаточном устройстве 12, концы затем сшивают, образуя бесконечную ленту полотна. После этого полотно проходит камеру обработки и укладывается...

Номер патента: 208676

Опубликовано: 01.01.1968

Автор: Грушин

МПК: B65H 18/16, B65H 19/30

Метки: 208676

...еще один механизм, состоящий из рычага 13 со стальным роликом 14, собачки 15 и электромагнита 1 б. Кроме того, на машине установлены тканенаправители 17 для центрирования полотна б при намотке, мерильныи ролик 18, уловитель 19 шва, упор 20 и конечные выключатели 21 и 22.В начале работы конец полотна проводят через тканенаправитель 17, мерильный ролик 18, уловитель 19 шва, между роликом 14 и нижним вальяном 3 и укладывают на край площадки 12. После этого подают сжатый воздух в пневмоцилиндр 23, его шток приводит в движение звездочки 24 и 25 и связанные с последней рычаги 9 и 10, При этом рычаг 9 при повороте захватывает из магазина 8 очередной товарный валик 5 и укладывает его на вальяны 3 и 4 (на чертеже показано пунктиром)....

Номер патента: 208677

Опубликовано: 01.01.1968

Авторы: Луко, Небогин, Рушинский, Специальное

МПК: B65H 19/26, B65H 19/30

Метки: автомат, длины, заданной, наматывания, полотна, рулоны

...вдоль ширины полотна. Подвижные захваты 30 вращаются на общей горизонтальной оси и верхними концами шарнирно соединены с верхней частью, подвижной относительно нижней неподвижной части каретки. С другой стороны каретки проходит горизонтальная ось 31, связанная продольными пазами 32 с двумя вертикальными, приводящими в движение каретку 27, рычагами 33, расположенными на об щем валу с рычагом 34, На конце рычага 34 укреплена пружина 35 и тяга Зб, связанная с рычагом 37, приводящим в действие приспособление для захвата отрезанного конца полотна.Передача, движения оправке 1 осуществляется от электродвигателя через систему цепной передачи и вал с двумя электромагнитными муфтами 38 и 39. При включении муфты 39 через систему шестерен...

Номер патента: 208718

Опубликовано: 01.01.1968

Автор: Хом

МПК: B65H 3/08

Метки: валики, листов, подачи, приемные, резальной, целлюлозы

...направлении стол 1 для подьема стопы 2 целлюлозы и механизм для отделения пачки или листа от стопы, который имеет отделитель 3 листов с соплом 4, связанным с,пневмосистемой, и толкатель 5 с шарнирно закрепленным подпружиненным захватом на конце. Отделитель 3 с толкателем приводится в возвратно-поступательное движение вдоль направляющих б и 7 от привода, который посредством рычага 8 связан с приводным механизмом 9. Под отделителем 3 30 установлен дисковый вращающийся нож 10 с торцовой режущей кромкой для вырезания заминов на поверхности листа. Нож установлен консольно на планке 11 и приводится в действие через ременную передачу и шкив 12,Стопа 2 листов целлюлозы, установленная на столе 1, поднимается до соприкосновения с ножом 10,...

Номер патента: 208888

Опубликовано: 01.01.1968

Авторы: Зельдин, Пономарев, Специальное

МПК: B65H 54/80

Метки: волокна, неподвижный, таз, укладки

...и конечных переключателей.1-1 а фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - кинематическая схема привода устройства,Предлагаемое устройство содержит вращающуюся раскладочную трубку 1, приводимую в движение от индивидуального электродвигателя 2 и предназначенную для укладки жгута в таз 8 витками определенного диаметра. Трубка 1 с приводом жестко закреплена на одной из осей пантографа 4, который служит для придания раскладочной трубки плоскопараллельного движения, Траектория движения раскладочной трубки относительно таза определяется конструкцией распределительной коробки 5 пантографа,Привод пантографа состоит из двух вращающихся в противоположные стороны отэлектродвигателя б дисков 7 и 8, которые перемещают по...

Номер патента: 208889

Опубликовано: 01.01.1968

Авторы: Пирогов, Чарова, Черниенко, Яськов

МПК: B65H 57/12, B65H 71/00

Метки: волокна, укладки

...разрез; нние по А - А на фиг, 1,Устройство выполнено в виде эжектосодержит корпус 1, внутри которого сорасположены сопла 2 и 3, а на выхоконце его закреплен конфузор 4. К пеэжекционной ступени подсоединен подводпатрубок 5 с распылителем б для замаслтеля, а ко второй -- патрубок 7 для возМежду корпусом 1 и соплом 3 располоперегородка 8 с цилиндрическими каналаось которых наклонена по отношению к олокна в вид й, в ко щий па эжектора. да волоки Через п который,5 рез зазор создает р вая движ виде спир сопла, где 10 жущегося увлажняе из эжектоимеет раст Сопло 2 Руа.атрубок 7 подается сяпроходя перегородку 6между соплом 3 и казрежение внутри сопление выходящей из эжали. Нить заправляетиспытывает натяженив сопле воздуха, зтся на этом...

Номер патента: 208919

Опубликовано: 01.01.1968

Авторы: Белостоцкий, Шахтарь

МПК: B65H 75/34, B66C 13/12

Метки: перемещающегося, питания, приемника, электрической, энергии

...предложенного устройства заключается в том, что в нем применен механизм принудительной подачи кареток, представляющий собой замкнутую ленту с укрепленными на ней кулачками, приводимую в движение электродвигателем.Такое выполнение устройства позволяет уменьшить провес кабеля и, следовательно, освободить занимаемую им площадь, что имеет особое значение в шахтных условиях,На чертеже схематически изображено описываемое устройство.Кабель 1 по всей длине связан с канатом 2, который позволяет разгрузить кабель от растягивающих условий. Кабель и канат с интервалом 10 - 12 л крепятся к кареткам 3, перемещающимся по направляющей, укрепленной вдоль выработки. Узел соединения кабеля с каретками может свободно поворачиваться вокруг вертикальной оси...
