B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1757980

Опубликовано: 30.08.1992

Авторы: Барахман, Коняхин, Сороченко, Федотенков

МПК: B65H 54/22

Метки: намотки, нитевидного

...катушек 7, соосно расположенных на валах 6. Продольное перемещение валов 6 держаФф 71телей 3 и 4 происхбдит п 0 д действием приводных механизмов 8. Нитеводитель 9 представляет собой подпружиненный качающийся рычаг 10 с кулачковым диском 11. Нож 12 представляет собой подпружиненный рычаг 13 с кулачком 14. Подпружиненный отсекатель 15 питателя 16 под действием кулачкового диска 17 может перемещаться по найравляющей 18, а поддон 19 накопителя 20 перемещается по направ ляощей 18 под действием кулачкового диска 21. Приводное колесо 5 через ременную передачу 22 имеет соединение с муфтой 23 электродвигателя, ось 2 получает вращение через червячнйй механизм от электродвигателя, (Электродвигатель и червячный механизм на чертеже не...

Номер патента: 1759771

Опубликовано: 07.09.1992

Автор: Пилецкий

МПК: B65H 3/24

Метки: выдачи, поштучной, стопы

...позицию обработки беэ контакта с поверхностью смежной детали, то есть без деформации при имеющихся на деталях облое, неровностях, а также при использовании плоских деталей, имеющих фигурную форму, вырезы и т,д. Этот эффект обеспечивает надежность работы устройства с указанными деталями, Кроме того, выполнение колодки подпружиненной в вертикальной плоскости позволяет производить установку устройства под углом относительно горизонтали, что расширяет технологические возможности и обеспечивает сохранность ориентации детали, которую задает рабочий торец толкателя и также повышает надежность выдачи детали ориентированной.Совокупность отличительных признаков в известных аналога не обнаружена, поэтому следует, что данное техническое решение...

Номер патента: 1759772

Опубликовано: 07.09.1992

Авторы: Егоров, Кошель, Майорчук, Носарев

МПК: B65H 23/02

Метки: кромки, перемотке, положения, рулонного

...1 установлена на одной из поперечных балок 5, каждая из которых шарнирно смонтирована на основании б. Причем количество поперечных балок 5 должно быть равно по меньшей мере двум. Поперечные балки 5 шарнирно связаны своими концами с планкой 7, образуя параллелограммный механизм. Кроме того, устройство содержит исполнительный элемент в виде ролика 8 со скосом(поперечным срезом) на его торце, На оси 9 ролика 8 закреплен один конец тягового тросика 10, который запасован на направляющие блоки 11 и 12, при этом другой конец тягового тросика 10 закреплен на поперечной балке 5 или же на планке 7,Последняя подпружинена посредством возвратной пружины 13, при .этом одна из поперечных балок 5 упирается в упор 14, который может быть выполнен...

Номер патента: 1759773

Опубликовано: 07.09.1992

Автор: Мельников

МПК: B65H 54/80

Метки: ленты, таз, укладки

...укладки ленты в таз, содержащем вращающуюся от приводного элемента тарелку с лентоводом, выполненнуюс возможностью укладки ленты в тазы различного диаметра, тарелка согласно изобретению выполнена сферически выпуклойв сторону выпуска ленты и сопряжена с корпусом приводного элемента по сферическойповерхности с возможностью измененияположения выпускного отверстия лентовода относительно оси вращения приводногоэлемента. Последнее может быть осуществлено посредством крепления тарелки в пазусферически выпуклого основания корпусаприводного элемента,На фиг, 1 изображено устройство дляукладки ленты в таз, разрез; на фиг. 2 -разрез А-А на фиг, 1,Устройство для укладки ленты в таз содержит тарелку 1 с лентоводом 2, установленную на корпусе 3...

Номер патента: 1762757

Опубликовано: 15.09.1992

Автор: Эгон

МПК: B65H 39/065

Метки: вкладывания, пачки, печатной, подборки, продукции, собирания, частности

...направлен по двум, расположенным на цилиндрическом кулачке 33 параллельно друг другу, имеющим круглое поперечное сечение, противоположные поверхности которых образуют управляющую кулису 34. Позицией 20 обозначены сцепные звенья, с помощью которых соединены друг с другом установленные в направляющей 18 каретки 21 (сравни фиг. 2). Фиг, 5 показывает в развернутом виде ту часть пути подачи печатных листов 12. которая, если смотреть в направлении вращения "о", следует за обоими в направлении стрелки Е на фиг. 1 механизмами 8 для подвода изделий. На фиг. 5 оба механизма 8 показаны стрелками. Ради лучшей наглядности конструкция подборочного барабана 2 показана в сильно упрощенном виде, Так, расположенные на направляющих 18 опорные подложки...

Номер патента: 1762758

Опубликовано: 15.09.1992

Авторы: Кенги, Тадаси, Терухиго, Усио, Хидео, Ютака

МПК: B65H 54/28, B65H 55/00

Метки: намотки, паковка, пряжи, свежеформованной, синтетической

...в качестве материала для роликов следует выбирать вязкую сталь.Потребление мощности во время вращения ролика зависит от площади его поверхности. Например, если ролик диаметром 100 мм и длиной 800 мм вращается с окружной скоростью 10000 м/мин, то потребление мощности роликом составляет примерно 3,8 кВт. Хотя предпочтительно использовать ролик меньшего диаметра для снижения потребления мощности, ролик меньшего диаметра должен вращаться с более высокой скоростью для получения заданной скорости окружной ролика, Например, ролик диаметром 100 мм должен вращаться при скорости 32000 об/мин для получения окружной скорости в 10000 м/мин, Поэтому целесообразно использовать ролик диаметром 80 - 120 мм с учетом срока службы подшипников ролика.Для...

Номер патента: 1763335

Опубликовано: 23.09.1992

Авторы: Петров, Чубов

МПК: B65H 43/04

Метки: отбраковкой, полотна, склеенных, участков

...Ч и содержащее склеенный участок 37,полученный в результате одной их технологических операций например при автоматической смене остаточного рулона нановый в механизме 31 для раэмотки руло 35 нов, поступает в конденсатор 1. При прохождении бумажного полотна 29 междуобкладками измерительного конденсатора18, 19 и 21, 19 измерительные колебательные контуры 15, 16 настроены на одну час 40 тоту, зависящую от параметров элементовконтуров и диэлектрической проницаемости полотна 29, Частота настройки контуровво всем диапазоне толщин контролируемого полотна выбирается несколько выше ра 45 бочей частоты генератора 8, При этом сконтуров 15, 16 снимаются равные по величине высокочастотные напряжения - О 1 и02. После их выпрямления диодами 22, 23и...

Номер патента: 1765087

Опубликовано: 30.09.1992

Авторы: Буланов, Лапин

МПК: B65G 57/02, B65H 29/38

Метки: плоских, стопу, укладки

...1, жестко связанные с двуплечими рычагами 2 и планки 3, каждая из которых жестко соединена с двумя симметрично расположенными рычагами 4, шарнирно соединенными верхними концами с рамой 5, а средней частью с тягами 6 синхронизирующего механизма 7 и (с одной стороны) со штоком пневмоцилиндра. Корпус пневмоцилиндра с синхронизирующим механизмом 7 шарнирно соединены одной осью с рамой 5.Средняя часть двуплечего рычага 2 шарнирно соединена с рамой 5, а верхнийконец снабжен поворотной кулисой 9, оси поворота которой заключены в подшипники 10, размещенные на рычагах 4,Кинематическая связь планок и упоров 1 позволяет одновременное их движение. Планки 3 начинают расходиться, выходя изпод укладываемого изделия, а упоры 1 начинают сходиться,...

Номер патента: 1766808

Опубликовано: 07.10.1992

Автор: Ушакова

МПК: B65H 67/04

Метки: бобин, машине, съема, текстильной

...10 15 20 25 30 35 40 50 55 ческий сигнал к соленоиду 32, при этом Ч- образный напр витель пряжи 29 разделен на две составляющих 35 и 36, которые установлены на неподвйжной 33 и подвижной 34 губках,Устройство для съема бобин на текстильной машине работает следующим образом.Данное устройство движется вдоль фронта пневмомеханической прядильной машины при помощи механизма циклического движения устройства 3. При обнаружении наработанной бобины с требуемым диаметром устройство останавливается около данного рабочего места, при этом в действие вступают исполнительные органы устройства. Трансмиссионная система смены патрона 1 захватывает патрон из магазина устройства и транспортирует его к месту передачи механизму для съема наработанных...

Номер патента: 1768485

Опубликовано: 15.10.1992

Авторы: Афонин, Трофименко

МПК: B65H 3/24

Метки: выдачи, плоских, поштучной

...рычага 21, по два накаждом валу, концы которых выполнены ввиде опорных элементов Е для удержаниянижнего изделия - пластины 4.Механизм 3 для удержанйя верхнейчасти стопки пластин 4 снабжен двумя пово.ротными рйчагами 22, закрепленйыми навалах 5. Каждый из рычагов 22 соединен спомощью шарниров 23 и пружин 24.с поджимной пластиной-прижимом 25, на котором закреплена зажимная губка 26 изпористого материала. Прижимы 25 выполйены с воэможностью перемещения перпендикулярйо оси Ж-Ж рычага 22;В исходном положении рычаги сведеныи стопка пластин 4 опирается на их концы Е.Рычаги 18 и 22 разведены и вместе с нимирэзведейыотсекатели 20 и прижимы 25. Ориэтом между зубьями Д отсекателей 20 и пластинами 4, а также между зажимными губками 26,...

Номер патента: 1768486

Опубликовано: 15.10.1992

Авторы: Захажай, Иванчиков, Мельникова, Петровский

МПК: B65H 5/08

Метки: зону, листов, подачи, рабочую, шпона

...9. Неподвижная труба 10 в зоне размещения перфорированных цилиндров 6 имеет щель 13, Рабочим органом каждого транспортера является лента 14 с перфорациями 15. Между ветвями 16 и 17 каждоготранспортера установлена конусообразная перфорированнаякамера 18, закрытыд концом обращенная к ведомому барабану 11 и входит вместе с ним в прорези И грузоносителей 5 сушилки, а открытым концом подключена к ведущему перфорированному цилиндру 6. Поверхность перфорированной камеры 18, обращенная к рабочей ветви 16 транспортера,имеет перфорации 20, Полая ось 9 с ведущими перфорированными цилиндрами 6 приводится во вращение электродвигателем 21 через систему шестерен 22, 23, 24,УСтройство для подачи листов шпона в рабочую зонуработает следующим образом. В...

Номер патента: 1768487

Опубликовано: 15.10.1992

Авторы: Мирошниченко, Мясников, Сабитов

МПК: B65H 54/28

Метки: нитевидного, укладки

...с возможностью одновременного возвратно-поступательного перемещения, двуплечий поворотный рычаг-компенсатор 3 и привод (не показан) перемещения планок 1 и 2. На втором плече рычага закреплен направи- тель для нити, выполненный в виде двух колец 4 и 5, причем нижнее кольцо 5 смещейо в направлении к оси 6 качания рычага, На первом плече рычага 3 закреплен палец 7. На планке 1 регулятора натяжения жестко закреплена направляющая вилка 8, взаимодействующая с пальцем 7 и образующая с ним поступательную пару. На планке 2 закреплен нитераскладчик 9 с направителем для нити, выполненный в виде глазка 10. Рычаг-компенсатор 3 установлен шарнирно на оси 6 нэ опоре 11 в корпусе и выполнен двуплечим с длиной плеч 1 и 1., Причем нэ плече с...

Номер патента: 1768488

Опубликовано: 15.10.1992

Авторы: Акмалов, Боков, Васев, Козырев

МПК: B65H 75/34

Метки: выдачи, кабеля, повторной, хранения

...электрошнура, один из которых закреплен неподвижно, и смонтированное соосно между рабочими поверхностями ба- ( рабанов подпружиненное пружиной водило (ф с роликом на его конце, второй барабан ф установлен на оси свободно и имеет обращенную к другому барабану ступицу, а ось р ролика водила расположена параллельно его продольной оси, при этом пружина размещена в ступице неподвижного барабана.Благодаря такому выполнению повышается надежность работы устройства и уменьшаются его габариты.На фиг. 1 показан общий вид устройства в варианте использования в бытовой бельевой центрифуге; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - разрез Б-Б на фиг, 1,1768488 6 ЯУстройство для хранения и повторной выдачи кабеля содержит два соосно...

Номер патента: 1770243

Опубликовано: 23.10.1992

Автор: Гросман

МПК: B65H 54/28

Метки: нити, раскладки

...нитеводителя с возможностью вращения, наружная поверхность барабанчика снабжена продольными зубьями, В пазу нитеводителя соосно ролику установлены и жестко связаны с ним одно или два зубчатых колеса, при этом их зубья находятся в зацеплении с зубьями барабанчика, образуя зубчатую пару. Такое выполнение в отличие от прототипа (где ролик является свободновращающимися от нити) обеспечивает ролику привод от барабанчика через зубчатую пару. При установке одного зубчатого колеса его ширина выполнена более ширины канавки барабанчика. При установке двух зубчатых колес они разнесены друг относительно друга на расстояние, не равное шагу винтовой канавки барабанчика, Кроме того, зубчатые колеса могут быть выполнены иэ неметаллического...

Номер патента: 1770244

Опубликовано: 23.10.1992

Автор: Гросман

МПК: B65H 54/30

Метки: нити, раскладки

...размещенных с осевым зазором и имеющих равные осевые проекции. Это необходимо для того, чтобы нить, продя один виток, сразу же "перескочила" на другой, поменяв свое направление, Такое размещение витков на поверхности ремня позволяет им при перемещении ремня выполнять роль поверхностей, ведущих нить при ее раскладке на паковке, при контакте с одной раскладка проводится в одну сторону, при контакте с другой - в противоположную. Каждая упругая полоска может быть выполнена в виде пружины растяжения, а также может состоять из отдельных, последовательно установленных частей.Сущность изобретения поясняется на примере конкретного устройства раскладки нити, предназначенного для образования цилиндрической паковки с постоянной скоростью...

Номер патента: 1770245

Опубликовано: 23.10.1992

Авторы: Еникеев, Суровегин, Щербаков

МПК: B65H 59/38, B65H 77/00

Метки: бобину, намотки, нити

...состоит из реверсивного счетчика РС и цифроаналогового преобразователя ЦАП.Силовой блок 17 состоит из компаратора К, генератора пилообразного напряжения ГПН и силового ключа СК, к выходу которого подключен приводной электродвигатель 18,5 10 15 20 25 30 35 40 45 50 Предлагаемое устройство функционирует следующим образом,В процессе формования паковки диск 12 вращает вместе с валом бобинодержателя 8. В момент прохождения магнита 13 мимо датчиков 10 и 11 (датчики индукционного типа, представляют собой катушку на ферромагнитном сердечнике) на выходе датчиков генерируются импульсы (фиг. 3, 1, 2), Если датчики сдвинуты в плоскости диска 12 на 180 относительно его оси, то импульсы с датчика 10 (фиг. 3, 2), делят временной интервал Т между...

Номер патента: 1770246

Опубликовано: 23.10.1992

Автор: Кисляков

МПК: B65H 77/00

Метки: длинномерного, намотке, натяжения, паковку

...11 блока 8сигнал, пропорциональный логарифму угловой скорости оправки 2;010=19 и.Блок вычитания 8 определяет разностьмежду логарифмом линейной скорости перемещения материала и логарифмом угловой скорости вращения электродвигателя 1 с паковкой 2. А сумматор 12 прибавляет к этой разности логарифм задваемого номи нального натяжения, Таким образом, на выходе сумматора 12 сигнал равен:012.-1.дН+ дЧ.д в (1) Антилогарифмирующий блок 14 вырабатывает сигнал:10 014 Н Чи (2)Это напряжение пропорционально моменту М, который должен создать электродвигатель 1 при текущем радиусе й паковки 2 для обеспечения натяжения Р. Действи тельно отношение:Й=Ч/ и (3) есть ни что иное, как текущий радиуспаковки. Поэтому (2) с учетом (3) имеет вид:014= Н В=М (4)...

Номер патента: 1770247

Опубликовано: 23.10.1992

Авторы: Аникин, Ефремов

МПК: B65H 81/00

Метки: наложения, оправку, полосы

...смонтирована планшайба 2 с расположенными по окружности опорами 3, механизмом 4 натяжения полосы, направляющими роликами 5 и 6.В корпусе 1 установлен шпиндель 7 с приводной звездочкой 8 на одном конце и планшайбой 2 на другом, На левой стороне планшайбы 2 смонтирован механизм для перемещения опор 3 в радиальном направлении, состоящий из центрального зубчатого колеса 9, многопозиционного кулачка 10, закрепленного на свободно вращающейся втулке 11, ролика 12, тяги 13, соединенной с ползушкой 14, установленной в направляющих 15. Вращение зубчатого колеса 9 осуществляется от зубчатого колеса 16, закрепленного на валу 17, на котором смонтированы регулируемая фрикционная муфта 18, храповое колесо, снабженное рычагом 19, взаимодействующим...

Номер патента: 1772062

Опубликовано: 30.10.1992

Автор: Егоров

МПК: B65H 3/08

Метки: листоподающее, самонаклада

...листа, имеющее размещенную в плоскости подачи листа опорную поверхность, последняя образована рядом плоских пластин, телескопически соединенных между собой, при этом внутренняя из них закреплена у передней кромки основания.На фиг,1 схематически изображено листоподающее устройство самонаклада при работе с листами максимального формата, вид сбоку; на фиг.2 - то же, при работе с листами минимального формата, вид сбоку; на фиг.З - то же, при работе с листами произвольного формата, вид сверху; на фиг.4 - сечение А - А на фиг,2.Листоподающее устройство самонаклада содержит присосы 1 для поднятия за заднюю кромку верхнего листа 2 стог 1 ы 3, подающие присосы 4 для транспортировки листа, щуп-сопла 5 для поддува сжатым воздухом под...

Номер патента: 1772063

Опубликовано: 30.10.1992

Автор: Тарарыкин

МПК: B65H 7/00, H02P 7/68

Метки: натяжения, транспортируемого

...свойств и скорости движения материала,Другие известные решения с признаками, сходными с отличительными от прототипа признаками изобретения, не обнаружены, На фиг. 1 представлена функциональная схема системы регулирования натяжения транспортируемого материала, реализующей предлагаемый способ; на фиг.2 - структурная схема системы; на фиг. 3 - ассиптотическое ЛАЧХ апериодического звена с переменными параметрами.Система содержит тянущие валки 1, обеспечивающие транспортирование материала 2, дополнительно заправленного в петлеобразователь 3 с подвижным измерительным роликом 4, сочлененным с упругим звеном 5 и преобразователем 6 величины перемещения в напряжение электрического сигнала, Элемент сравнения 7 своим первым входом связан с...

Номер патента: 1772064

Опубликовано: 30.10.1992

Авторы: Николаенко, Раззоренов, Смирнова, Яковлев

МПК: B65H 18/00, D06C 27/00

Метки: агрегат, бинтов, марлевых

...ролика 11, прижимного ролика 12, имеющего меньщую Средство передачи рулончиков в зону домота выполнена в виде рычатов 15, на одних концах которых установлены отнОси тельно короткие иглы 16 с возможностью перемещен ия в осе вом направлении посредством пневмоцилиндров (не показаны), а другие концы связаны с пневмоцилиндром(не показан), посредством которого осутвердость резинового покрытия, чем на валах 10. Сила прижима ролика 12 регулируется через рычаг 13 пневмоцилиндра 14,ществляется передача рулончика иэ зоны намотки в зону домота.Механизм поперечного реза марли состоит из каретки 17,движущейся по направляющим (не показаны), и снабженной приводным ножом 18. Механизм снабжен столиком 19 для поддержки марли при поперечном...

Номер патента: 1772065

Опубликовано: 30.10.1992

Авторы: Калинин, Куликов, Талепоровский

МПК: B65H 19/22

Метки: намотки, рулонного

...силовыми цилиндрами 5 и 6, и на концах которого размещены держатели рулонов 7 с возможностью поочередного кантактирования с накатным вальяном, 8, взаимодействующим с индивидуальным приводом, и средства выгрузки сформированного рулона 9 из накатного устройства, создающие условия для поперечного резания полотна режущим органом 10 (фиг. 1, 2), выполненным в виде набора дисковых ножей 11, установленных последовательно на шатуне 12 шарнирного четырехзвенника 14 так, что величина каждого зазора й на линии резания . между режущими кромками соседних дисков 11 перекрываются за счет оптимального соотношения величин Ь и 1.и длины кривошипа 15, взаимодействующего в момент резания с индивидуальным линейным приводом 16, и заброски отрезанного его...

Номер патента: 1772066

Опубликовано: 30.10.1992

Автор: Дьяконов

МПК: B65H 29/22

Метки: гибкого, зону, подачи, рабочую

...смонтированных на каретке, одна из которых связана с центральной осью рычага 8. Над питателем параллельно друг другу расположены два основания длястоп с пленкой 15, причем одна стопа расположена лицевой частью вверх, а другаялицевой частью вниз,Работает укладчик следующим образом(фиг, 3), 5Вакуум-присосками 12 из стоп 15 берутся за концы две пленки иг. 2), причемпленка с лицевой стороной, расположеннойвниз силовым цилиндром 10 и траверсой 11поднимается незначительно, а пленка с лиценой стороной, расположенной вверх, поднимается выше. чем пленка, расположеннаялицевой стороной вниз, каретка б движетсяв направлении, указанном стрелкой; силовым цилиндром 13 через цепную передачу 1514, рычаги 8 поворачиваются на 180, а рычаги 9 остаются в...

Номер патента: 1772067

Опубликовано: 30.10.1992

Авторы: Банитов, Газиев, Жерницын, Коробов, Поздняков

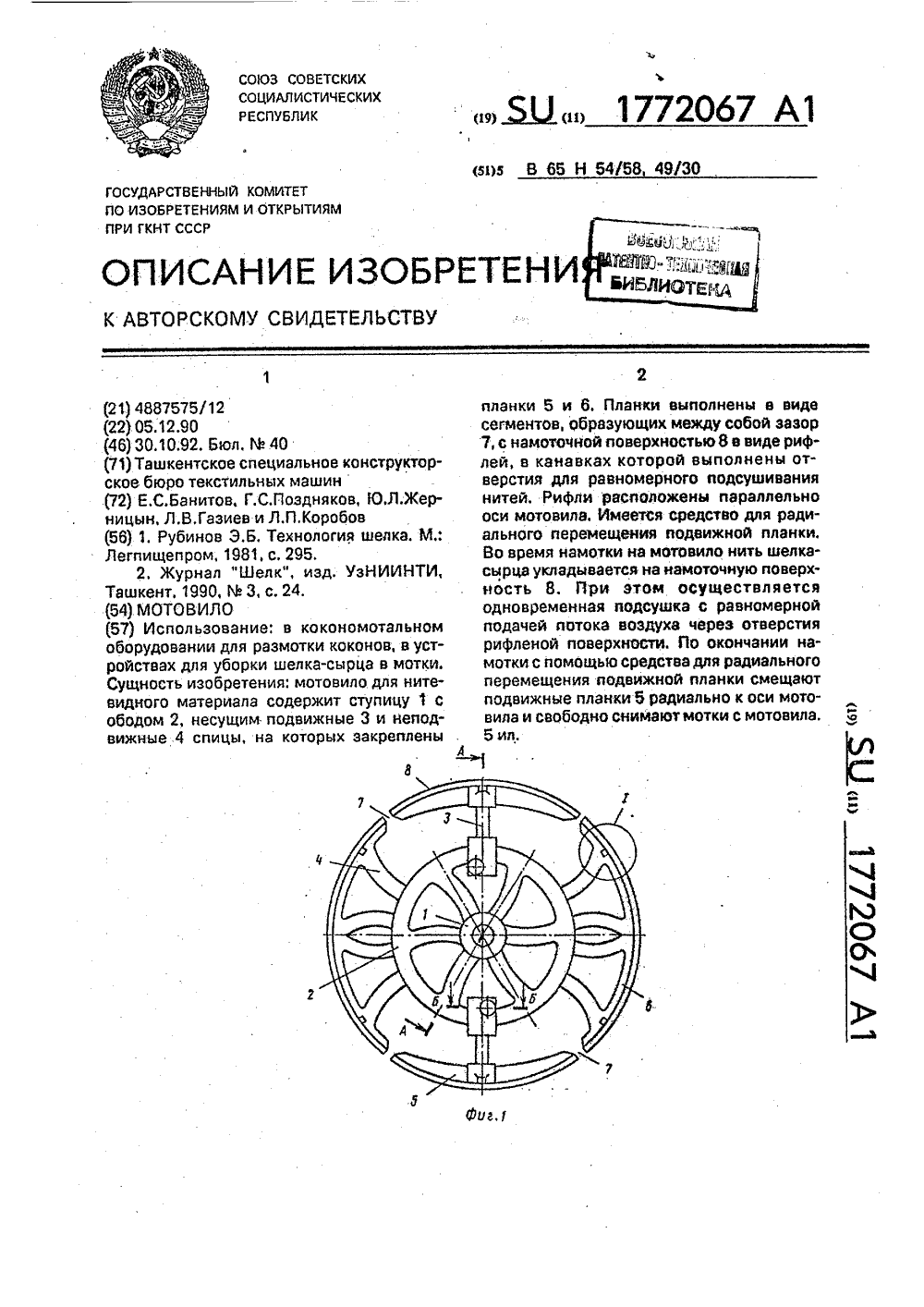

МПК: B65H 49/30, B65H 54/58

Метки: мотовило

...уменьшается коэффициент вариации линейной плотностишелка-сырца.Однако в данной конструкции при снижении степени заклеенности мотка возрастает площадь соприкосновения нити снамоточной поверхностью, число заклеенных участков.Целью настоящего изобретения является улучшение качества шелка-сырца эа счетснижения заклеенности,Поставленная цель достигается тем, чтов известном мотовиле для нитевидного материала намоточная поверхность выполне на рифленой, в канавках которой выполнены отверстия для равномерного подсушивания нитей.Исполнение намоточной поверхности рифленой позволяет при сохранении равномерности натяжения нити уменьшить площадь контакта нити с намоточной поверхностью, сократить площадь склейки элементарных участков при...

Номер патента: 1772068

Опубликовано: 30.10.1992

Автор: Гуркин

МПК: B65H 20/36, B65H 61/00

Метки: подающее, счетное

...прижимного ролика 2 и закреплен спомощью винта 15, при этом конец вала 3прижимного ролика 2 выполнен с резьбовым отверстием 16, цилиндрической расточкой 17, диаметр б которой равен ширине Всквозного паза 18, расположенного на конце вала 3, взаимодействующего с диамет, рально расположенными лысками 19измерительного диска 10, входящего своимцилиндрическим пояском 20, диаметр б которого равен ширине В сквозного паза 18, вцилиндрическую расточку 17 вала 3,Работа со счетным подающим устройствам осуществляется следующим образом.Прижимной ролик 2, свободно вращающийся на валу 3 со шпонкой 4 в подшипниках Б корпуса 6 с крышками 7 и 8 и фиксируемый втулками 9, жестко связан с измерительным . диском 10 с отверстиями или прорезями,...

Номер патента: 1773253

Опубликовано: 30.10.1992

Авторы: Яблоков, Яблокова

МПК: B65H 49/20

Метки: нити, размотки

...колодки 13 с фрикционными накладками 14. Тормозные колодки 13 размещены между тормозным диском 15, закрепленным на фланце 6 держателя шпули 5, и опорным диском 16, в пазах 17 которого они закреплены болтами 18 с шайбами 19, Опорный диск 16 шарнирно установлен пазом 20 на оси качания 21, закрепленной перпендикулярно оси устройства 1, Свобоцный конец держателя шпули 5 закрывается заглушкой 22. Ось устройства 1 крепится гайкой 23 с шайбой 24 к раме 25 под углом к горизонтали. Йа наружной стороне опорного диска 16 нанесена шкала натяжений 26. Пазы 17 выполнены по диаметру опорного диска, перпендикулярному пазу 20.УСтройство работает следующим образом. Шпуля 8, вращающаяся при разматывании нити 9 через поводок 7 вращает держатель...

Номер патента: 1773254

Опубликовано: 30.10.1992

Авторы: Вольфрам, Райнер, Рольф, Харри

МПК: B65H 59/04

Метки: выдачи, гибкого, длинномерного, намотки, повторной

...5 якоря обеспечивает при вращении вала 13 посредством намотки проволок или лент заполнение катушки 2.Если при последующей рабочей операции намотанный на катушку 2 материал должен снова сматываться, например, для скрутки или намотки, то путем снятия возбуждения с электромагнита 9 силовое замыкание с сердечником якоря прерывается, и этом случае достаточной воэможности регулирования силы торможения, которая требуется, чтобы бесперебойное сматывание обеспечивалось независимо от диаметра намотанного на катушку 2 материала 1, независимо от веса катушки, вида материалаи т,п., согласно изобретению в тормознойсистеме предусмотрен воздушный зазор.Этот воздушный зазор, не воздействуя несиловое замыкание, необходимое при вращении вала 13...

Номер патента: 1773266

Опубликовано: 30.10.1992

Авторы: Банитов, Газиев, Романенко

МПК: B65H 63/00, D01B 7/04

Метки: намотки, шелка-сырца

...опоре пбзволяет исключить кон- При подъеме ролика 22 снимается натясольное расположение оси мотовила, т.е;, . жение нити, исключается ее обрыв,исключить ее смещений врадиально-осе- После удаления дефекта на нити работ вом направлении 10 ница нажимает на ролик 22, при этом роликЖесткая установка мотовила и привод- . 27 отжимает в исходное положение рычаг 4,ного диска на оси позволяет сохрайить ве- который поворачивает рычаг 26 с тормознойличину зазора между фрикционным колодкой 7, Последняя отходит от приводэлементом и приводным диском.: ного диска 6, и он входит в контакт с вращаНа фиг;1 показана технологическаясхе ющимся барабаном 5. Процесс намотки.ма устройства; нэ фиг; 2 - устройство во "продолжается,.время работы; на фиг,...

Номер патента: 1773833

Опубликовано: 07.11.1992

Автор: Цеков

МПК: B65H 23/032

Метки: движущегося, кромки, положения, полотна

...в плоскости, параллельной плоскости поворота рычага, а также тем, что кронштейн смонтирован на нижнем плече рычага с возможностью осевого перемещения и фиксации положения, а рабочая поверхность экрана выполнена вогнутой.Изобретение поясняется чертежом, где представлена схема устройства,Устройство состоит из корпуса 1 с осью2, на который поворотно установлен рычаг 3, который может быть как двуплечим, так и одноплечим, На нижнем конце рычага 3 закреплен щуп 4, на верхнем же конце установлен сигнальный флажок 5, бесконтактно взаимодествующий с преобразователем (датчиком) б, также закрепленном на корпу се 1. На рычаге 3 установлен механизм прижатия щупа к контролируемой кромке. Он включает кронштейн 7, на котором напротив друг друга...

Номер патента: 1773834

Опубликовано: 07.11.1992

Авторы: Беличенко, Елтышев, Железняков

МПК: B65H 23/26

Метки: кромки, намотке, полотен, равнения, размотке, текстильных, фрикционной

...на входах блока совпадения 28 формируется запрет на прохождение сигналов от обоих фотодатчиков на блоки 29 и 30 формирования потенциальных сигналов, управляющих состоянием электромагнитов 32 и ЗЗ трехпозиционного распределителя 31. При наличии сигнала запрета от блока совпадения электромагниты 32 и 33 отключены, распределитель 31 находится в нейтральном положении. Поршень гидроцилиндра 12 и поворотные ролики 3 и 4 будут фиксированными и соответствовать исходному положению, при котором оси приводных барабанов 1 и 2 располагаютСя в горизонтальной плоскости парал лельно друг другу.При перекрытии кромкой ткани фотодатчика 23, что соответствует смещению ткани влево относительно заданного направления движения, оба фотодатчика 23 10 и...
