Бобинодержатель

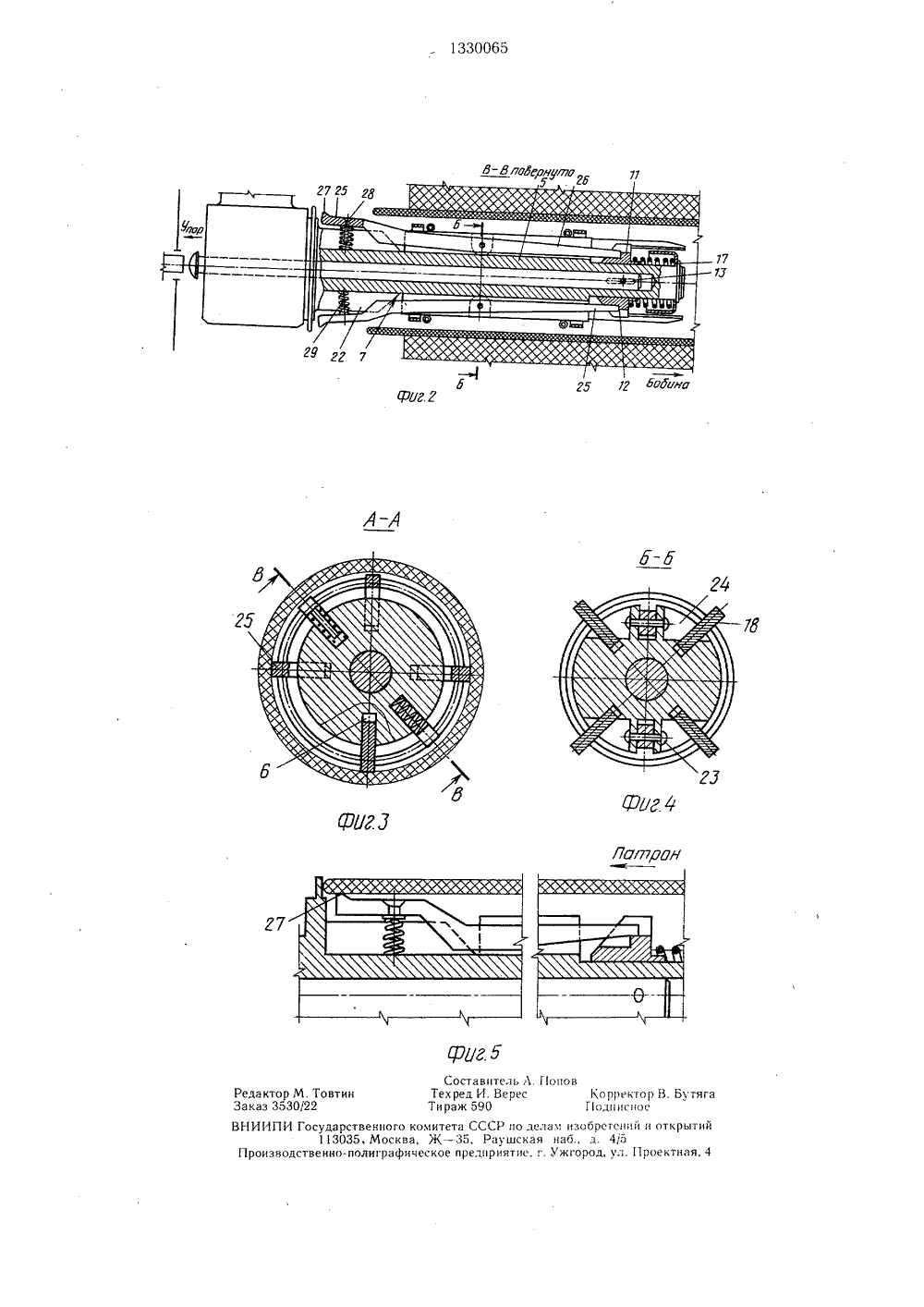

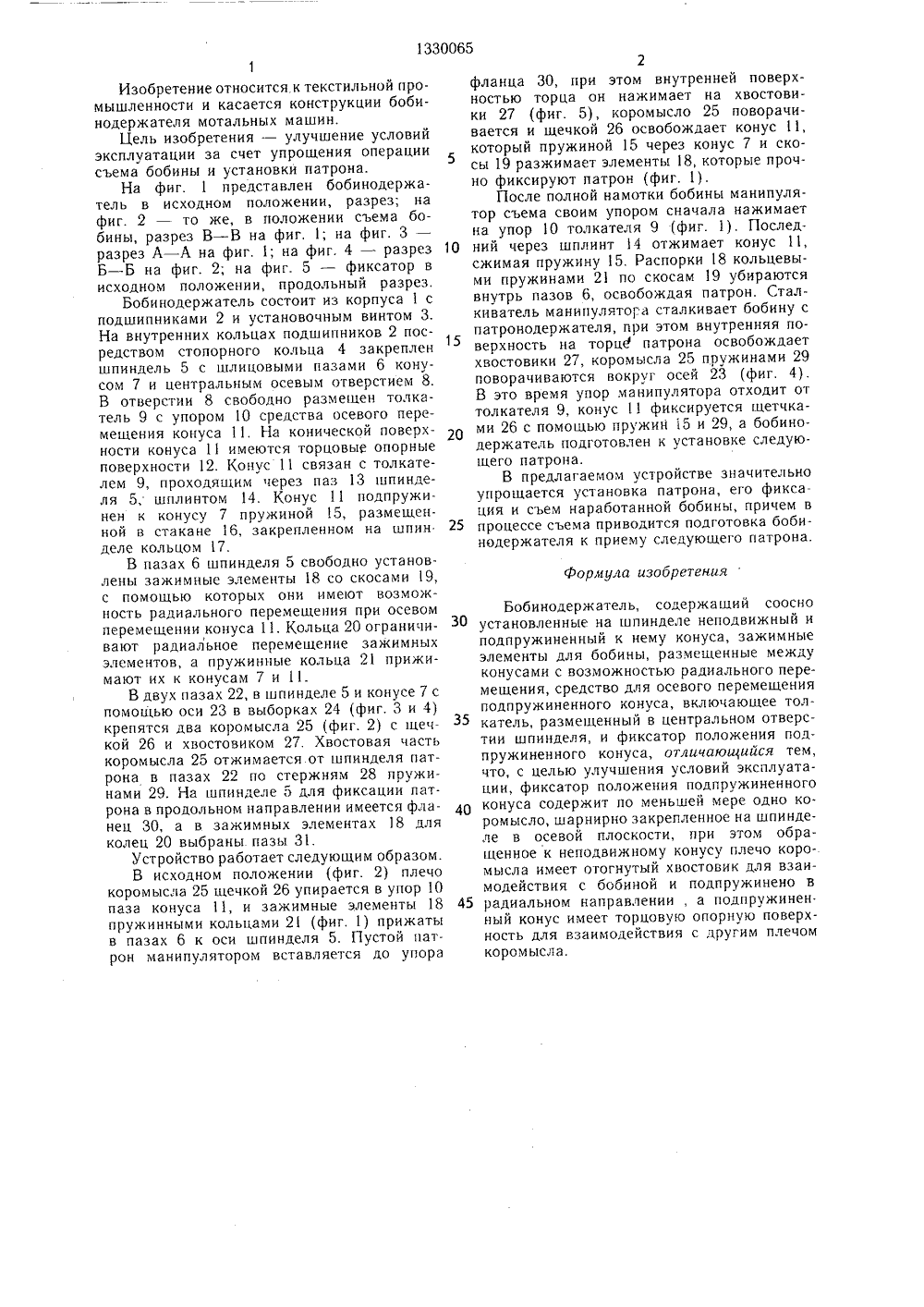

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 1330 0 4 В 65 Н 54 547 ОПИСАНИЕ ИЭОБРЕТЕ и текс- констмашин. словий ерации обино- одвижнГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к областтильной промышленности и касаетсярукции бобинодержателя мотальныхЦель изобретения - улучшение уэксплуатации за счет упрощения опсъема бобины и установки патрона. Бдержатель содержит подвижный и непный конусы 11, 7, установленные на деле 5. Между конусами 11, 7 расположены зажимные элементы. Осевое перемещение конуса 11 осуществляется от штока. Фиксатор положения подпружиненного конуса 11 содержит коромысла 25, шарнирно закрепленные на шпинделе. Обращенное к неподвижному конусу плечо коромысла 25 имеет отогнутый хвостовик 27 для взаимодействия с бобиной при ее установке и подпружинено в радиальном направлении На конусе 11 выполнена торцовая опорная поверхность для взаимодействия с другим плечом коромысла. При установке патрона последний взаимодействует с хвостовиком 27, коромысло поворачивается, освобождая конус 11, который разводит разжимные элементы, фиксирующие патрон. 5 ил.1Изобретение относится к текстильной промышленности и касается конструкции бобинодержателя мотальных машин.Цель изобретения - улучшение условий эксплуатации за счет упрощения операции съема бобины и установки патрона.На фиг. 1 представлен бобинодержатель в исходном положении, разрез; на фиг. 2 - то же, в положении съема бобины, разрез В - В на фиг, 1; на фиг. 3 - разрез А - А на фиг, 1; на фиг, 4 - разрез Б - Б на фиг. 2; на фиг. 5 - фиксатор в исходном положении, продольный разрез,Бобинодержатель состоит из корпуса 1 с подшипниками 2 и установочным винтом 3. На внутренних кольцах подшипников 2 посредством стопорного кольца 4 закреплен шпиндель 5 с шлицовыми пазами 6 конусом 7 и центральным осевым отверстием 8. В отверстии 8 свободно размещен толка- тель 9 с упором 10 средства осевого перемещения конуса 11. На конической поверхности конуса 11 имеются торцовые опорные поверхности 12. Конус 11 связан с толкателем 9, проходящим через паз 13 шпинделя 5, шплинтом 14. Конус 11 подпружинен к конусу 7 пружиной 15, размещенной в стакане 16, закрепленном на шпин. деле кольцом 17.В пазах 6 шпинделя 5 свободно установлены зажимные элементы 18 со скосами 19, с помощью которых они имеют возможность радиального перемещения при осевом перемещении конуса 11. Кольца 20 ограничивают радиальное перемещение зажимных элементов, а пружинные кольца 21 прижимают их к конусам 7 и 11.В двух пазах 22, в шпинделе 5 и конусе 7 с помощью оси 23 в выборках 24 (фиг. 3 и 4) крепятся два коромысла 25 (фиг. 2) с щечкой 26 и хвостовиком 27. Хвостовая часть коромысла 25 отжимается от шпинделя патрона в пазах 22 по стержням 28 пружинами 29. На шпинделе 5 для фиксации патрона в продольном направлении имеется фланец 30, а в зажимных элементах 18 для колец 20 выбраны пазы 31.Устройство работает следук)щим образом.В исходном положении (фиг. 2) плечо коромысла 25 щечкой 26 упирается в упор 10 паза конуса 11, и зажимные элементы 18 пружинными кольцами 2 (фиг, 1) прижаты в пазах 6 к оси шпинделя 5. Пустой патрон манипулятором вставляется до упораформула изобретения 30 35 40 45 5 10 15 20 25 2фланца 30, при этом внутренней поверхностью торца он нажимает на хвостовики 27 (фиг. 5), коромысло 25 поворачивается и щечкой 26 освобождает конус 11, который пружиной 15 через конус 7 и скосы 19 разжимает элементы 18, которые прочно фиксируют патрон (фиг. 1),После полной намотки бобины манипулятор съема своим упором сначала нажимает на упор 1 О толкателя 9 (фиг. 1). Последний через шплинт 14 отжимает конус 11, сжимая пружину 15. Распорки 18 кольцевыми пружинами 21 по скосам 19 убираются внутрь пазов 6, освобождая патрон. Сталкиватель манипулятора сталкивает бобину с патронодержателя, при этом внутренняя поверхность на торцИ патрона освобождает хвостовики 27, коромысла 25 пружинами 29 поворачиваются вокруг осей 23 (фиг. 4). В это время упор манипулятора отходит от толкателя 9, конус 11 фиксируется щетчками 26 с помощью пружин5 и 29, а бобинодержатель подготовлен к установке следующего патрона.В предлагаемом устройстве значительно упрощается установка патрона, его фиксация и съем наработанной бобины, причем в процессе съема приводится подготовка бобинодержателя к приему следующего патрона. Бобинодержатель, содержащий соосно установленные на шпинделе неподвижный и подпружиненный к нему конуса, зажимные элементы для бобины, размещенные между конусами с возможностью радиального перемещения, средство для осевого перемещения подпружиненного конуса, включающее толкатель, размегценный в центральном отверстии шпинделя, и фиксатор положения подпружиненного конуса, отличающийся тем, что, с целью улучшения условий эксплуатации, фиксатор положения подпружиненного конуса содержит по меньшей мере одно коромысло, шарнирно закрепленное на шпинделе в осевой плоскости, при этом обращенное к неподвижному конусу плечо коромысла имеет отогнутый хвостовик для взаимодействия с бобиной и подпружинено в радиальном направлении, а подпружинен. ный конус имеет торцовую опорную поверхность для взаимодействия с другим плечом коромысла,1330065 В- В побсрнугпа г Бай Патрон итель Л. Верес0 онов тяга едактор М. Товтиаказ 3530/22 ытий на СостаТех ред ИТираж 5 ВНИИПИ Государственного комитета СССР по де 113035, Москва, Ж - 35, Раушская Производственно-полиграфическое предприятие,Корректор ВПодписноеам изобретений и онаб., д. 4/5
