B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 603627

Опубликовано: 25.04.1978

Авторы: Ананько, Крученицкий, Ушемирский

МПК: B65H 23/02

Метки: подвижного, рулонного, центрирования

...7 ЦНИИПИ Тираж 1 1 993/21Подписное Рулонный материал 14 непрерывно движется в направлении стрелки, проходя в зоне работы основного 2 и дополнительного 3 датчиков. При достижении вырывом базовой кромки материала датчика 3 его соосные (подающее и приемное) отверстия, ранее разделенные материаломс цельной ба зовой кромкой, сообщаются и под напором воздуха, воздействующим ца пластину 13, размыкаются контакты 12, Исполнительный механизм 8 теряет возможность управляться контактами 9 и 10, и пцевмосигцал, подаюшийся через линию связи 7 от основного датчика положения 2 и переключающие контакты 9 и 10 для пластины 11, не вклю- чает управление исполнительным механизмом 8, так как контакты 12 разомкнуты, а он может управляться только двумя...

Номер патента: 604781

Опубликовано: 30.04.1978

Авторы: Борохович, Иванов, Наумов

МПК: B65H 23/04

Метки: уравнительное

...с промежуточным равноплечим балансирным рычагом 5, укрепленным на оси 6 кронштейна 7 посредством опорных валиков 8 и 9, К верхнему рычагу 1 прикреплены серьгами 10 тяговые органы, оси которых расположены в одной диагональной плоскости пирамиды подвески, а к нижнему рычагу 2 прикреплена другая пара тяговых органов 11. Рычаг 1 повернут относительно рычага 2 на 90 и крепится к тягам 3 посредством присоединитель- ного элемента 12 и винтов 13.Работа устройства осуществляется следующим образом.Тяговое усилие от кронштейналяется через ось 6, промежуточныный рычаг 5, опорные валики 8 и4, присоединительный элемент 123ные рычаги 1 и 2 на гибкие тяговые органы, прикрепленные к балансирным рычагам с помощью серег 10. Выравнивание натяжений между...

Номер патента: 604782

Опубликовано: 30.04.1978

Автор: Клищенко

МПК: B65H 81/02

Метки: деталь, ленты, намотки, цилиндрическую

...установленной в направляющих и несущей на одном конце копировальный ролик, и прижимнойустановлена в корпусе эксцентрично относительно оси оправки 2.Приспособление для перемещения кассеты состоит из пневмоцилиндра 19, зубчатой рейки 20, шестерни 21, несущей собачку 22, храпового колеса 23 и ленточного тормоза 24.Устройство закрыто панелью 25, имеющей окно против оправки 2 (фиг, 2 и 4),Во время работы в окно панели 25 устанавливают глазницу 26 противогаза, которую центрируют по оправке 2. При включении пневмоцилиндра 19 рейка 20, шестерня 21, храповое колесо 23 и приводной копир 15 совершают два оборота. Сначала копир подводит кассету с лентой к глазнице, и свободный конец ленты ложится на глазницу. В этот момент копир 15 набегает...

Номер патента: 605539

Опубликовано: 30.04.1978

Авторы: Вернер, Феликс

МПК: B65H 3/00

Метки: печатной, продукции, разбора, стапеля

...системойрадиально расположенных конических валиков, име. и 5 ЛЯ ПЕЧАТНОЙ ПРОДУКЦИИтакчтоего входная часть 6 примыкает к выход.ной части 7 горизонтального транспортера.2. Спира леобразный транспортер образован системой раднально расположенных приводных конических валиков 8,Для вращения валиков 3 транспортера 2 предус.мотрен привод, состоаци из двигателя 9, зубчатыхколес 10, смонтировмаых иа осях валиков 3, и паразитньи шестерен 11, В другом варианте исполнения,валики 3 приводятся во вращение цепными передачами 12, 1 ОУстройство работает следующим образом.При вращении валиков 3 от двигателя 9 ста.пель 13, расположенный на стапельном столе, начинает вращаться вокруг вертикальной оси. Экэемп.ляры продукции нижнего ряда стапеля 13 через 1...

Номер патента: 605776

Опубликовано: 05.05.1978

Автор: Бобошко

МПК: B65H 81/06

Метки: гибкого, обвязки, проволокой, трубопровода

...сердечники 22. Затем перегнутую под углом 90 проволокунакладывают на рукав и поворачивают рукоятку 20, в результате чего прижимы скользят но криволинейным паэам втулок 18 и,совершая поступательно-вращательное движение, своими лапками прижимают проволоку, и устройство готово к работе. Посленажатия кнопки Пуск" (на чертежах не показана) электродвигатель приводит во вращение редукторы 26-28. Шестерня 32 приводит во вращение намоточные головки 4 скатушками 5. Сматываясь с катушек 5, проволока проходит через ролики 6 и укладывается на надетый нв ниппели рукав поверхотогнутого конца проволоки, Вал-шестерня31, приводимый через муфту 33 от редуктора 28 и находящийся в зацеплении с кольцевой нарезкой на ступицах намоточных головок 4, увлекает...

Номер патента: 607770

Опубликовано: 25.05.1978

Авторы: Островский, Резниченко, Штекельберг

МПК: B65H 31/00

Метки: приемно-стапелирующее

...совпадении опорной плоскости 19 каждого зубас плоскостью 20 сталкивателя 2, находящегося щв своем конечном (правом) .положении, расстояние между зубом и направляющими полозями 4 соответствует высоте укладываемоголиста 21; Отсекателн 5 располагаются в плоскостях планок 1,Устройство смонтировано, например на су- ошильной установке 22, имеющей гребенчатые.полки 23 с прорезями. 24, в которые входятприемные планки 1,Устройство работает .следующим образом.Лист 21, высушенный в сушильной установке 22, снимается с ее полки 23 приемнымипланками 1, при этом лист скользит по планкам 1 вниз до встречи с направляющими полоз ями 4. Участки 6 и 7 на планках 1, расположенные под углом друг к другу, уменьшаютскорость падения ,иста и гасят его удар о...

Номер патента: 607771

Опубликовано: 25.05.1978

Авторы: Ефремов, Кирман

МПК: B65H 49/02

Метки: нити, осевого, початка, сматывания

...Ж.ЗБ, Рау ППП Патеотэ, г, Укго Наличие выпуклой формы баллона нити ис. ключает обвивание нитью свободного участка патрона по мере освобождения его от намотки,что способствует снижению обрывности нити.1, Устройство для осевого сматывания нити с початка, содержащее держатель початка и баллоноограничитель в виде втулки, установлейкой над держателем початка соосно ему, отлифгагоиется тем, что, с целью снижения обрывности нити за счет предотвращения обвиванин ею свободного конца патрона, внутрен.няя поверхность втулки в ее нижней частивыполнена конической с расширением в сторону держателя початка, а на цилиндрическойчасти внутренней поверхности по всей ее длиневтулка имеет выступы, одна грань каждого иакоторых расположена в радиальной...

Номер патента: 607772

Опубликовано: 25.05.1978

Авторы: Коренев, Лунев

МПК: B65H 54/80

Метки: ленты, неподвижный, таз, укладки

...- на головке, при этом в месте шарнирного соединения рычагов свободно смонтирован промежуточный направ Ь ое бюро текстильных машии в месте их соединения смонтирован промежуточный направляющий элемент в виде двухзвездочек 18 и 19. Звездочка 18 цепью 20 связана со звездочкой 11, а звездочка 19 цепью21 - с зубчатым венцом 4 головки,3. Передаточное отношение этих цепных передач равноединице, а сумма их межцентровых расстояний и сумма длин рычагов 16 и 17 превышаетнаибольшее расстояние между валом 7 и головкой 3,1.а размещенном внутри головки 3 валу 22закреплено зубчатое колесо 23, входящее в за. цепление с внутренним зубчатым венцом диска 1,При вращении ведущего вала 7 звездочка10 посредством цепи 12 н звездочки 13 прнводит во вращение...

Номер патента: 608734

Опубликовано: 30.05.1978

Авторы: Андронова, Инхасович, Розенгауз, Тихонов, Файнштейн

МПК: B65H 1/30

Метки: ввода, плоских, предметов, сепаратор, стопы

...и 8, фиксируемых защелками 9 и 10, Механизмы подачи соединены с приводом и тормозами 11 и 12.15 Система управления состоит из датчика 13положения стоп 14 и 15 плоских предметов и двух групп датчиков, фиксирующих крайние положения кареток 3 и 4 и планок 7 и 8 в крайних нижних положениях, взаимодейству ющих с копирами 16 и 1.Работа описываемого устройства осуществляется следующим образом.В устройство подается стопа плоских предметов. При перемещении реверсивного меха низма подачи 1 в направлении, указанномстрелкой, начинает перемещаться каретка 3 с планкой 7 и опорной пластиной 5, подающей стопу 14 к сепаратору, При взаимодействии стопы 14 с датчиком 13 отключается привод 30 и включается тормоз 11. Сепаратором начи3нают забирать из стопы...

Номер патента: 608735

Опубликовано: 30.05.1978

Авторы: Вайнштейн, Гусев, Литван, Любавин, Мазанько, Царев

МПК: B65H 9/08

Метки: крепления, листового, подложка

...крепления листового материала, содержащая пластину со сквозными отверстиями и расположенные под ней полые камеры, связанные с насосной системой.Недостатком известной подложки является ненадежное и неравномерное крепление листов различного формата, так как величина подсоса в разных ее точках неодинакова, что требует выполнения отверстий большого диаметра,Целью изобретения является обеспечение надежности и равномерности крепления листов различного формата.Это достигается тем, что на лицевой поверхности пластины выполнены канавки, связанные с отверстиями, при этом конец каждой канавки расположен к кромке пластины ближе, чем крайнее из отверстий.На фиг. 1 изображена предлагаемая подложка, вид сверху; на фиг. 2 - сечение по А - А на фиг. 1;...

Номер патента: 608736

Опубликовано: 30.05.1978

Авторы: Ануфриев, Ножненко, Петухов, Судник

МПК: B65H 19/10

Метки: размотки, рулонного

...муфты 7 и ременной передачи 12 приводится во вращение разгонный валок 6. Кинематическая схема, связывающая валки 6 и 8, выполняется таким образом, чтобы исключить их проскальзывание относительно основы (полотна) 28, приводящей во вращение перезаправочный валок 8. Для этого служит прикатной ролик 9.Включение муфты 7 является сигналом для подачи воздуха в пневмоцилиндр 15 и перемещения валка 6 к рулону 3. Усилие прижатия валка 6 к поверхности рулона 3 регулируется пружинами 13 и 14. При перемещении валка 6 в крайнее верхнее положение (см. фиг. 3) одновременно с достиженияем его контакта с поверхностью рулона 3 включаются электроконтакты 24 и 25 системы последовательного увеличения тормозного момента механизма.После согласования...

Номер патента: 609701

Опубликовано: 05.06.1978

Авторы: Куклич, Ляшенко, Мешурис, Рябоконь

МПК: B65H 15/00

Метки: кантователь, листов

...16, несущие опорные пластины 17, поворотный рычаг 18, упор 19 и пружину 20, Поворотный рычаг 8 снабжен роликом 21 и 1 в соединен с пружиной 20; которая постоянно стремится прижать его к упору 19.Каитователь работает следующим образом.В исходном положении захваты 6 подняты, поворотная рама 2 установлена горизонталь. но, в поддерживающие упоры 8 зафиксированы от поворота вокруг своей оси фиксатора. ми 10, Лист 22 укладывают на раму 2, после чего силовые цилиндры 15 поворачивают ее до вертикального положения. Происходит процесс кантовки листа 22, который поддерживает- о ся от смещения упорами 8. В процессе поворота рамы 2 хвостовики упоров 8 поверхностью а встречают на своем пути ролики 21 поворотных рычагов 18 и отклоняют их,...

Номер патента: 609702

Опубликовано: 05.06.1978

Авторы: Воробьев, Зельдин, Матюшев, Полякова

МПК: B65H 54/30

Метки: мехунизмом, нити, раскладки

...клапан 16 с камерой высокого давления трансформатора 11 давления (камерой А или В) и .непосредственно с его камерой низкого давления (С или О)30Штуцер 17 управляющего золотника 4,подключенный к напорной магистрали, черезобратный клапан 8 связан со средней по-лостью следяц 1 его золотника 12 и золотником 5гидродвигателя через штуцер 19.МУправляющие каналы всех золотников сое.динены с переключающим краном 6. Причемуправляющий канал следящего золотника 12связан с преключан цим краном 6 через дроссель 20, который служит для регулировки времени переключения плунжера следящего зо. флотника 12. Позицнямн 21 и 22 обозначеныштуцеры соответственно управляющего золот.ника 14 и золотника 5 гидродвигателя.Устройство работает следующим...

Номер патента: 609703

Опубликовано: 05.06.1978

Автор: Гросман

МПК: B65H 54/30

Метки: нити, раскладки

...нитеводитель в виде втулки 5 с зубчатым ободм 6,выполненным на ее наружной цилиндрическойповерхности, и пальцами 7, закрепленными наторцовой поверхности. Стержень 4 размещенв прорези 8 корпуса 9, а зубчатый обод 6входит в зацепление с зубчатой рейкой 1 О,смонтированной параллельно прорези 8 корпуса 9, На конце рейки О смонтирована ось 11,расположенная в пазу торцового кулачка 12,Кулачок 12 смонтирован на валу 13 червячного колеса 14, которое входит в зацеплениес червяком 15, установленным на валу 16барабанчика 1.При вращении барабанчика 1 полэушка 3вместе со стержнем 4 скользит по пазу 2 иодновременно перемещается вдоль прорези корпуса 9,Втулка 5, свободно установленная на стержне 4, поворачивается за счет зацепления зубчатого обода 6 с...

Номер патента: 610760

Опубликовано: 15.06.1978

Автор: Лесников

МПК: B65H 81/06

Метки: длинномерным, материалом, обмотки, сердечника

...во время заполнения его материалом и тормозной элемент 8 для обеспечения плотности обмотки при различных механических свой3ствах материала. Сердечник 9 проходит через пустотелый шпиндель 10 устройства,Тормозной элемент 8 выполнен в виаепластинчатой пружины.Устройство работает следующим образом,При вращении ведущего колеса 1 свободно установленное кольцо 2 вращаетсявместе с ним эа счет прижима регулируемого торьвэного элемента 8. Натяжение на оматываемого материала 3 смешает кольцо2 по внешней цилиндрической части ведущего колеса на длину витка обмотки, создавая, отставание кольца 2 относительно вед,1 щего колеса 1 при его вращении. Сбегание алинномерного материала 3 с колщаидет через направляющий глазок 4 и дваролика 5 с...

Номер патента: 611843

Опубликовано: 25.06.1978

Авторы: Емельянов, Мельников

МПК: B65H 54/24

Метки: намотки, непрерывной, нитевидного, станок, шпули

...связаны клиноременной передачей 41 с роликами 1 О, обеспечивающими попеременную намотку нити со шпули одного на шпулю другого ролика, которые установлены на качающихся рамах 42, прижатых постоян но с помощью пневмоцилиндров 43 к ограничителям 44, обеспечивающих касание роликами 10 пустых шпуль 3. 4Один из шкивов 38 промежуточного нала 40соединен клиноременной передачей с дополнительным фрикционным роликом 45 и может смещагьс 51 по шпонке вдоль вала, Ролик установлен на рычагах каретки 46 и постоянно прижат пружиной к диску 47, помещенному между револьверными головками 1. Диск 47 своим ободом опирается на подпружиненные ролики 48, которые установлены в каркасе 49, имеющем ,отверстие для подхода ролика.Каркас 49 посредством кронштейна 50...

Номер патента: 612879

Опубликовано: 30.06.1978

Авторы: Калманов, Коваленко, Суровец, Таранчук

МПК: B65H 54/54

Метки: бобинодержатель

...а в дпе канавок Выполненывыемки по форме, соответствующей форме вы 10 ступов, при этом выступы колец размещсны ввыемках канавок оправки,На фиг. 1 изображен бобинодерячастичным разрезом; на фиг, 2 -А - А на фнг. 1.15 Бооннодержатсль содержит цнлиндрнчсскую оправку 1, закрепленную на приводномвалу 2 н нмсощ 1 ю кольцсвыс канавки 3. Вканавках 3 размещены зажнмнье элементьч ввиде упругих колец 4 с выступами 5 на вну т 20 ренней цилиндрической поверхности, Каждьшвыступ 5 имеет форму клина, наклоненного всторону вращения оправки 1. В дне канаьок 3выполнены выемки 6, имеющие форму, соответствующую форме выступов 5.25 Выступы 5 размещены в выемках 6 н их высота превышает максимальное радиальноесмещение колец, Контактирующая с бобиной7...

Номер патента: 612880

Опубликовано: 30.06.1978

Авторы: Елизарьев, Саргаев

МПК: B65H 67/00

Метки: оправки, рулона, съема

...консчньш выключатель 11 остановки толкателя в исходном положении,Датчик наличия рулона представляет собой рычаг 12 с пружиной 13. Рычаг 12 размещен в прорези основания параллельно упору 9, закреплен осью 14 на основании, которос лежит на опорной плите 15 и закреплено на ней при помощи болтов 16, имеет упор 17 для ограничения его перемещения и контактирует с конечным выключателем 18.Штанга 19 с надетыми резиновыми шайбами 20 имеет на конце замок 21, за который происходит вытягивание ес пз рулона.Работа устройства происходит следующим образом.Рулон 22 ткани, вкатываясь в зев захвата 7 и упора 9 одновременно, своей массой поворачивает рычаг 12, которып воздейсты ст своим плечом на конечный выключатель 18 и включает электропрпвод 1, От...

Номер патента: 612881

Опубликовано: 30.06.1978

Авторы: Арцыбашев, Ларионов

МПК: B65H 75/14

Метки: длинномерного, натки

...штифт, расположенный в пазу цилиндра.На фиг. 1 изображено предлагаемое устройство; на фиг. 2 - то же, вид сбоку; на фиг.3 - то ие, в момент съема намотанного материала,Устройство содержит установленную на приводном валу 1 катушку 2 с фланцами 3 и 4. Фланец 3 съемный, снабжен конусом 5 и крепится на валу 1 с помощью гайки 6.Шейка катушки 2 выполнена из планок 7, шарнирно закрепленных на жестко установленном фланце 4. а вал 1 - у ы штифт 12, расположенныи в пазу 11.Устройство работает следующим образом, 10 Съемный фланец 3 монтируют па валу 1 изакрепляют на нем гайкой 6, при этом планки 7 расходятся под действием конуса 5, образуя цилиндрическую поверхность катушки, Затем производят намотку длинномерного ма териала на устройство.По...

Номер патента: 612882

Опубликовано: 30.06.1978

Автор: Аукстолькер

МПК: B65H 75/16

Метки: дна, перемещения, таза, текстильной

...имеющийведущую звездочку 10, огпбаемуо цепью 11,обе ветви которой размещены в трубчатыхнаправляющих 12 ц 13 параллельно направляющей 6 ползуна. Ползуц 9 связан с одним цз20 концов цепи 11 толкатслем 14, усташтвлснцымв направляющей 12 посредством роликов 15.Направляющие 6 ц 12 имеют прорези 16 и17 для прохода толкателя 14. Звездочка 10закрыта кожухом 18.25 Устройство монтируется в нижнем лсцтоукладчике 19 машины и обращено внутрь цсс,После установки пустого таза 1 на тарелкунижнего лентоукладчика 19 включают двигатель устройства, который приводит во враще 30 цце звездочку 10 и вызывает перемещениецепи 11,связанной с толкателем 14. Толкатель 14 перемещает ползун 9 влево и поднимает шток 3 с дном 2 в верхнее положение (фиг. 1), При...

Номер патента: 612883

Опубликовано: 30.06.1978

Авторы: Голов, Елтышев, Золотаренко, Рудаков

МПК: B65H 81/06

Метки: ленточного, намотки, оправку

...ЛЕНТОЧНОГО МАТЕРНА)КУЛенточный материал наматывается на оправку 2 при ее вращении и перемещении суппорта станка параллельно оси вращения узла.Устройство работает следующим образом, При изменении угла конусности оправки 2, на которую производится намотка ленточного материала, опирающийся на нее прикаточный валик 6 поворачивается вокруг вертикальной оси 7 вместе с рамкой 5, на которой он укреплен, Этот поворот передается с помощью двух тяг 10 и 11 через шаровые опоры 8, 9 и 14, 15 на кривошипные механизмы 12 и 13, которые при этом поворачиваются в пространстве. При повороте кривошипных механизмов 12 и 13 подвижные сточки 20 и 21 перемещаются в вертикальной плоскости в направляющих 18 и 19. Причем при опускании одной подвижной стойки,...

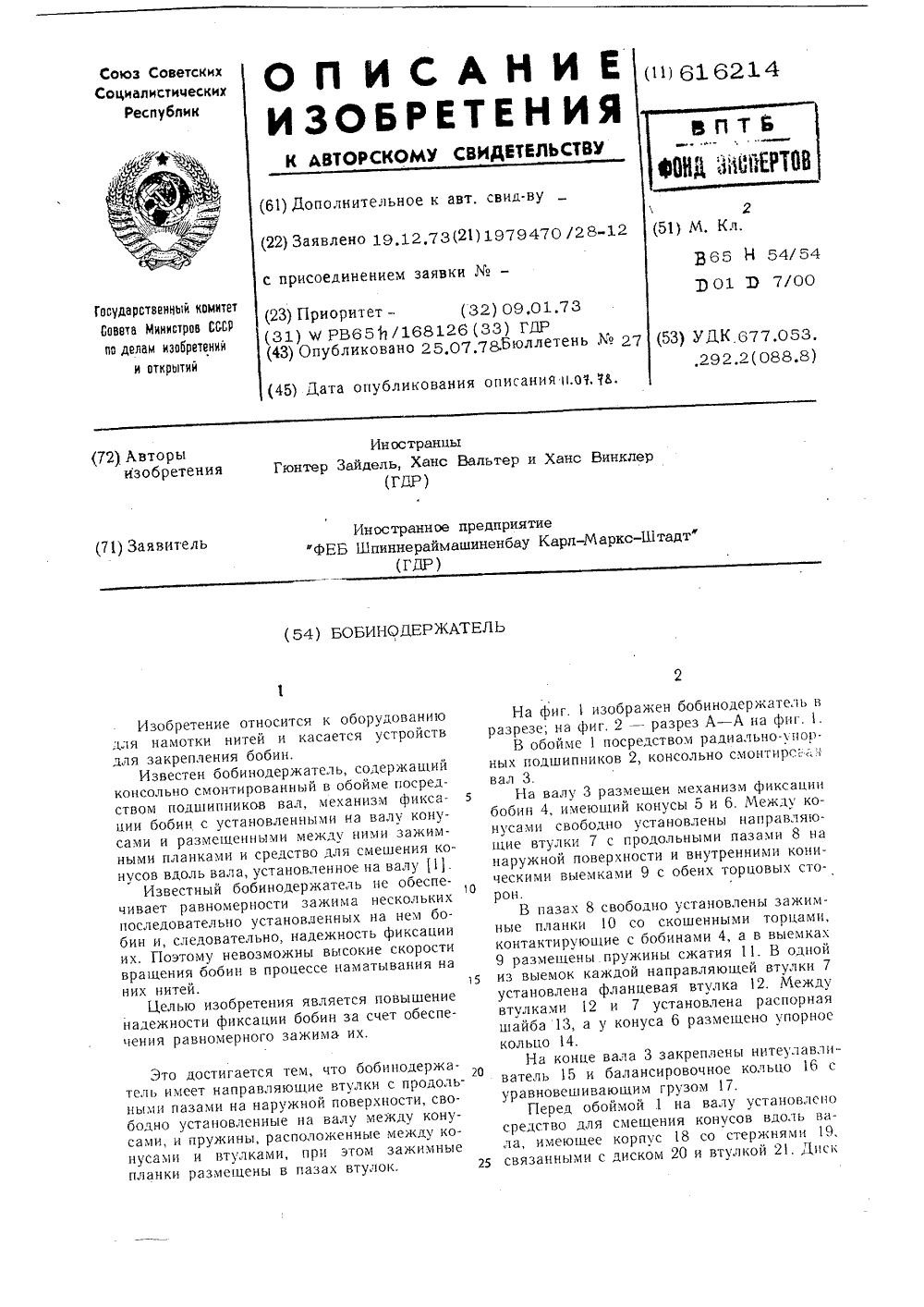

Номер патента: 616214

Опубликовано: 25.07.1978

Авторы: Гюнтер, Ханс

МПК: B65H 54/54

Метки: бобинодержатель

...поверхности и внутренническими выемками 9 с обеих торцорон. В пазах 8 свободно установлены зажимные планки 10 со скошенными торцами, контактирующие с бобинами 4, а в выемках 9 размещены пружины сжатия 11. В одной из выемок каждой направляющей втулки 7 установлена фланцевая втулка 12. Между втулками 12 и 7 установлена распорная шайба 13, а у конуса б размещено упорное кольцо 14.На конце вала 3 закреплены нитеулавливатель 15 и балансировочное кольцо 1 б с уравновешивающим грузом 17.Перед обоймой .1 на валу установлено средство для смещения конусов вдоль вала, имеющее корпус 18 со стержня 19 связанными с диском 20 и втулкой 2я д и Фиг. Составитель Н. Тимофеева Редактор Д. Пинчук Техред О Луговая Заказ 4008/22 Тираж О 5 Корректор С....

Номер патента: 617343

Опубликовано: 30.07.1978

Авторы: Новиков, Поль, Прокофьев, Харченко

МПК: B65H 49/18

Метки: нитевидного, размотки, шпули

...воздействует на,наклоиный (левый) участок рамки 18 и разворачивает ее вместе с вачом 13 и закрепленным на нем роликом 1 б на угол а в соответствии с углом намотки материала на шпулю.При взаимодействии ролика 1 б с вращающейся цилиндрической опорой 7 каретка 11 и вместе с ней приемный глазок 19 перемещаются вдоль оси разматываемой шпули, причем на участ)ке перемещения точки схода материала от точки А,до точки Б линейные скорости перемещвния точки схода материала со шпульки и перемещен,ия приемного глазка 19 совпадают. При перемещении каретки от точки А, до точки Б, пластина 20 проходит,над гибким упором 21. Настройка угла а развариста ролика не нарушается, так как изгибная жесткость упора 21 в направлении Ур мала.При достижении...

Номер патента: 617344

Опубликовано: 30.07.1978

Авторы: Прошков, Прошкова, Яськин

МПК: B65H 54/28

Метки: нити, раскладки

...перемещения по замкнутой криволинейной траектории, которое включает полый усеченный конус 2, закрепленный меньшим основанием на валу 3 электродвигателя 4.Два тарельчатых диска 5 и 6 установлены соосно с конусом 2 и обращены меньшими основаниями друг к другу. Каждый диск имеет центральное отверстие 7 и сообщающийся с ним спиральный паз 8. Диск 6 на конце спирального паза 8 имеет глазок 9, а диск 5 - дополнительно радиальный паз 10, проходящий через конец спирали.Между дисками 5 и 6 расположена корректирующая направляющая 11 для нити, имеющая центральное профильное отверстие и внутреннпй профиль. Кроме того, устройство имеет фрикционный цилиндр 13.Нить 1, пневматически проброшенная через осевое отверстие вала 3 и центральные отверстия 7...

Номер патента: 618027

Опубликовано: 30.07.1978

Автор: Курт

МПК: B65H 1/22

Метки: машине, нити, подачи, постоянной, текстильной

...барабан 1. Барабану 1 подчинен наклонный диск 8 подачи образовавшихся витков из нитей в аксиальном направлении, что позволяет абра"эовывать на барабане промежуточныйзапас нитей. Иэ промежуточного эапа". са нить оттягивается посредством . 60тормозного кольца 9 через нижнийсъемный край (кромку) 10 барабана 1.Сходящая нить проходит блок 11,включающий закрепленный глазок 12,расположенный на идеальной оси А ба-. 65 рабана 1, и глазок 13 нитенаблюдателя, первым контактирующий со сходящей нитью 4, когда она минует съемный край 10. От глазка 12 нить подается к месту обработки, например, книтеводителю вязательной системывязальной машины. Глазок 12 закреплен при помощи кронштейна 14 на свободном конце несущего рычага 15,расположенного вне...

Номер патента: 618028

Опубликовано: 30.07.1978

Автор: Фредрик

МПК: B65H 33/02

Метки: заготовок, листовых, разворота

...Как показаноона Фиг. 2, угол с горизонтальной плоскостью создает наклон накопителя 12 влево, вызывая соскальэыванив пачки листовых заготовок в левый угол накопителя. На нижней плоскости нако" пителя 12 смонтттрован вибратор 13,618028 г ие под воздействием которого бумага в пачках выравнивается и получается ровный пакет.Устройство работает следующим образом ьумага, находящаяся в питателе 1, бподается при помощи подушки 4 ибесконечной ленты 5 йа рольганг 2. Подостижении края рольганга пачки листовых заготовок, сформированные нанем, падают на приемный стол 7, по 1которому они скользят под действиемсилы тяжести, При этом подвижныйпалец 9 вставляется в паз 8 так, чтокаждая вторая пачка поворачиваетсяна 90 (как показано на Фиг. За - в)....

Номер патента: 618029

Опубликовано: 30.07.1978

Авторы: Хайнц, Эрих

МПК: B65H 51/16

Метки: аппарате, жгута, непрерывной, нитей, синтетических, транспортирования

...2 - разрезА-А на Фиг. 11 на Фиг. 3 - часть уст ройства, раэреэ 1 на Фиг 4 - частьустройства и средство для подачи жгута нитей.устройство для транспортированияжгута нитей включает: корпус 1 с от) верстиями 2 и 3 соответственно дляввода и вывода жгута нитей; валы 4 1рубчатый пневмоукладчнк 5, расположенный вдоль аправления хода нитейпо валам 4, выполненный иэог утым 25 в плоскостй перпендикулярной соответствующему валу и имеющий обращенныек поверхности валов 4 продольныепрорези б и отверстия 7, расположенные в месте перехода жгута нитей меж ду валами 4. пневмоукладчик 5 имеетинжекторы 6 для создания в трубевоздушного потока для транспортирования нитей. Воздушный поток длягранспортирования может быть создани при помощи всасывающих...

Номер патента: 618030

Опубликовано: 30.07.1978

Автор: Давид

МПК: B65H 67/04

Метки: замены, наматываемой, непрерывной, нити, подаче, поковок, пустыми, сердечниками

...в паконкодержателе 3 и приводимую во вращение приводным фрикционным цилиндром 4, Когда паконка достигает установленного диаметра ее выводят иэ эоны намотки, поворачивая паконкодержатель на валу 5, и отводят от фрикционного цилиндра 4. Нить 1 с помощью направляющих прутков 6-8 выводят из зоны намотки, подводят к режущим элементам Э и отрезают, а образовавшийся конец непрерывно подаваемой в зону намотки нити запранляют во всасывающий патрубок 10, связанный со сборником угаров, и непрерывно отводят нить со скоростью ее подачи в сборник угаров.Для освобождения паконки 2 из па"ержателя 3 рычаги последнегоят, вследствие чего паконка подием собственного веса падаеток 11 и транспортируется по не"риемник, Свободный паковкодержатель возвращается...

Номер патента: 618333

Опубликовано: 05.08.1978

Автор: Гюнтер

МПК: B65H 31/00

Метки: плоских, штабелирования

...24 толкатель 23 движется против действия пружины 25 в магнитах и отклоняет рычаг 1815на угол и, при этом упоры 27 и 28 удержи.ваются механизмом фиксирования, состоящим из рычага 29, расположенного на осив стержне 30 и охватывающего направляющую штангу 4, На свободном конце рычага 29 расположен действующий через промежуточный рычаг 31 электромагнит 32, который вместе с осью в стержне 30 сидит напластине 33, толкатель 34 которого в возбужденном состоянии давит пружиной 35против рычага 29, который при поворотена угол а зажимается.На бруске 16 механизма фиксированияукладочного стола предусмотрен ограничитель 36 перемещения укладочного стола 10выполненный в виде винта, работающего совместно с пластиной 33.Ограничитель 36 допускает...

Номер патента: 618334

Опубликовано: 05.08.1978

Автор: Черномазав

МПК: B65H 54/10

Метки: восьмеркой, намотки, пряжи

...сектору прикреплена пружина 14, связанная с кронштейном на станине. Пружина 14 обеспечивает контакт ролика 11 с кулачком 10.На верхней части сектора 12 установлена свободно на оси 15 собачка 1 б, связанная с храповым колесом 17, прикрепленным к станине, Храповое колесо 17 снабжено выс- , тупами 18, кинематически связанным с конечным выключателем 19 механизма выключения привода при намотке мотка. Зубчатый венец сектора 12 находится в зацеплении с шестерней 20, укрепленной на валу мотальной головки 5, снабженной штифта ми 21Машина работает следуюшим образом.При включении электродвигатель 7 сообшает вращательное движение кулачку 10, который отклоняет сектор 12 в крайнее поз ложенне. Затем сектор под действием силыров СССР рственного...
