B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 1288146

Опубликовано: 07.02.1987

Авторы: Атаманенко, Зинченко

МПК: B65H 54/28

Метки: нити, паковке, раскладки

...счет намотки паковок с кони ческими торцами.На фиг. 1 представлена кинематическая схема устройства при минимальном диаметре паковки; на фиг. 2 -то же, при увеличенном диаметре паковки, на фиг. 3 - схема образованияпаковки с коническими торцами,Устройство для раскладки нити. на паковке содержит оправку 1 с паковкой 2 и привод 3 оправки,На оси 4 жестко установлена раскладочная штанга 5 с осью 6, перпендикулярной штанге 5 и оси 4 ее качания. На оси 6 установлен рычаг 7 снитенаправителем 8. На раскладочнойштанге 5 установлен нитепроводящийролик 9, а на рычаге 7 - нитепроводящий ролик 10. Рычаг 7 размещен между осью 4 качания штанги 5 и осьюпаковки 2.Устройство работает следующим об-"разом.При колебательном движении оси4 от привода (не...

Номер патента: 1288147

Опубликовано: 07.02.1987

Авторы: Дудко, Куликов, Слитков

МПК: B65H 54/64

Метки: клубок, намотки, нитевидного

...на приемной катушке 6 с шагом, обеспеченным фиксированным угломнаклона кольца 15 Относительно осивращения зубчатого колеса 5, и засчет разницы в диаметрах делительных окружностей зубчатых колес 435 и 5 - с количеством заходов нитейпряжи на диаметр приемной катушкиот 5 до 25 в зависимости от выбранного для данной конструкции соотношения диаметров делительных окружнос 4 О тей зубчатых колес 4 и 5.В результата: намотки на приемнойкатушке 6 формируется клубок крестообразно намотанной пряжи 8, которыйможет быть легко снят с приемной катушки посредством смещения кольца 9в сторону меньшего диаметра конической части катушки. При использовании пряжи различной толщины либо при намотке в один моток нескольких асм пряжи для...

Номер патента: 1288148

Опубликовано: 07.02.1987

Авторы: Иринархов, Костомаров, Лялько, Петров

МПК: B65H 59/10

Метки: нити, перематывания, плоской

...ролик 3 установлен посредством подшипников 7 на оси 8.Внутри ролика смонтированы с воэможностью контактирования одна относительно другой шайбы 9-11, одна из которых (9) жестко связана с роликом,шайба 10 установлена свободно междуними на оси ролика, а шайба 11 подпружинена гайкой 12,На поверхности натяжного роликавыполнены продольные канавки 13, ширина которых составляет (0,2-0,7)радиуса ролика, а глубина - не менее0,03 радиуса ролика.Устройство работает следующимобразом,Полипропиленовая плоская нить,сматываясь с бобины 1, направляетсячерез направляющий ролик 2 к натяжному ролику 3, где получает ааданное 8148 2для технологического процесса натяжение. Затем нить проходит черезнитепроводник механизма самоостанова, заправляется в глазок...

Номер патента: 1288149

Опубликовано: 07.02.1987

Авторы: Горчаков, Исупов, Кадесников, Прокофьев

МПК: B65H 81/04

Метки: композитного, методом, намотки, оболочек

...установлена в подшипнике 20 и опорном подшипнике 21,Планшайба приводится в движение приводом 3.Несущая конструкция 4 может бытьвыполнена в виде сварной фермы, основания которой жестко закрепленына фундаменте.Каретка 6 движется по направляющей 5 и связана с ней передаточныммеханизмом. Направляющая 5 скреплена с несущей конструкцией 4, Двигатель привода 7 каретки установленна каретке и может представлять собой гидро- или электродвигатель.Питание к двигателю подводится гибким шлангом или кабелем,Прижимное устройство может быть выполнено в виде пневмоцилиндра, управляемого от распределителя, вход которого связан с соответствующим выходом блока 17 управления, представляющего собой, например, устрой-, ство ЧПУ 2 С 85, Прижим материала...

Номер патента: 1288150

Опубликовано: 07.02.1987

Авторы: Иванов, Нетреба, Савельев

МПК: B65H 81/08

Метки: длинномерным, материалом, обмотки, сердечника

...содержит пустотелую оправку 1 для сердечника 2 и кольцо 3, свободно вращающееся на оправке 1, на котором установлена подпружиненная относительно него и соединенная с ним шарниром 4 обойма 5 с нап равителем 6. Обойма 5 содержит вращающуюся катушку 7 с длинномерным материалом 8 и обвитый им натяжной ролик 9, который контактирует с пустотелой оправкой 1Устройство для обмотки сердечника длинномерным материалом работает следующим образом.При движении сердечника 2 через пустотелую оправку 1 длинномерный материал 8, прикрепленный к сердеч 30 нику 2, сматываясь с катушки 7, вращает обвитый им натяжной ролик 9, который при этом обкатывается вокруг оправки 1Проскальзывание натяжного ролика 9 относительно оправки 1 предотвращается силой...

Номер патента: 1288218

Опубликовано: 07.02.1987

Авторы: Авдеев, Мальцев

МПК: B65H 63/02, D01H 13/16

Метки: бобины, нити, процесса, сматывания

...машины вращается с угловой скоростью я . Поскольку электрод 9 выполнен в виде кольца и уста -новлен концентрично оси 3 обмотчика,появление электрических зарядов напластине 9 происходит с периодич 2ностью Т =ы Игде и - скоьоььоьр о с ть в рашени я боб ины; И - чи слопластин 2, равное числу элементов 6.С этой же периодичностью на электроде 11 наводятся индуцированныезаряды, что вызывает появление навыходе преобразователя 12 ток-напряжение импульсов напряжения (1; )Бос частотой следования2Индикатор 14 обрыва нити можетбыть построен как счетчик, которыйсчитает число импульсов за времяпаузы информационного сигнала. Еслиобрыва нити нет, на счетчике записывается число, меньшее наперед заданного.При сматывании нити диаметр бобины 4...

Номер патента: 1289780

Опубликовано: 15.02.1987

Авторы: Андреев, Ерехман

МПК: B65H 9/14

Метки: листовой, механизм, печатной, привода, самонаклада

...16, который закреплен снаружи корпуса 1 и имеет электрическую связь с датчиками, находящи мися около передних упоров машины. Эксцентричный палец 6 управляет работой двигателя 16 через конечные выключатели 17 и 18.Механизм работает следующим образом.Во время работы машины и самонаклада вращение от горизонтального вала 2 машины передается вертикальному валу 12 самонаклада через цилиндрические зубчатые пары 3, 1 О и 9, 7 и коническую зубчатую пару 8 и 11, передаточное отношение которых выбрано таким образом, что валы 2 и 12 вращаются с одинаковой скоростью.Изменение цикла самонаклада относительно цикла машины осуществляется следящими датчиками, расположенными у передних 50 упоров машины и включающими электродвигатель 16, Вращение...

Номер патента: 1289781

Опубликовано: 15.02.1987

Автор: Перевозчиков

МПК: B65H 18/20, B65H 54/28

Метки: длинномерного, намотки

...натяжения материала.Устройство работает следуюшим образом.При включении мотор-редуктора 2 крутяший момент через зубчатую передачу 3 и 5, вал 4, червяк 6 и червячное колесо 1 передается на барабанчики 10, а через зубчатую передачу 7 и 9 на валы 8.Д 11 аметр валиков и число их оборотов подобраны таким образом, что линейная скорость их врацгения больше максимальной скорости экструзии наматываемых ленточек. При врашенни валиков 8 бобины 21 приводятся во врашательное движение вокруг своей оси за счет сил трения выступов 22 о поверхность валиков, при этом усилие натяжения определяется разностью сил трения выступов 22 о поверхность валов 8 и стержней 16,5 10 5 20 25 .;0 35 которь 1 е в свою очередь определяются силами нормального давления...

Номер патента: 1289782

Опубликовано: 15.02.1987

Авторы: Мокроусов, Сирока

МПК: B65H 45/12

Метки: закройном, настила, столе, ткани, формирования

...а также ручки 27 для удобства перемещения устройства по направляющим 28 вдоль закройного стола 2. Поворотные зажимы 26 содержат эксцентрики 29 с рукоятками 30 и толкатели 31. Толкатели 31 имеют винты 32 для регулирования зазора между основанием 1 и винтами 32. Для возврата толкателей 31 в верхнее положение зажимы 26 снабжены пружинами 33, зафиксированными в корпусах зажимов неподвижными втулками 34. Для надежного крепления основания 1 к крышке закройного стола 2 посредством эксцентриковы зажимов 26 и для обеспечения самоторможения эксцентриков 29 при увеличенном эксцентриситете на нижних поверхностях оснований 1 наклеены пластины 35 из мягкой резины. Упо. ры 36 на кронштейнах 16 и упоры 37 на эксцентриках 29 ограничивают вращение узла...

Номер патента: 1289783

Опубликовано: 15.02.1987

Авторы: Бурдин, Исаев, Коробейников, Уфимцев

МПК: B65H 57/28, B65H 81/00

Метки: нитеукладчик

...5 нитеукладчика в направлении оправки 7 до начальной точки укладки или намотки происходит контакт гибкого наконечника 1 с оправкой 7 и сжатие пружины 6, обеспечивающей постоянное упругое взаимодействие между наконечником 1 и оправкой 7.При вращении оправки 7, имеющей пазы 8 (фиг. 4), и перемещении штанги 5 с нитеводителем 2 вдоль образующей оправки гибкий наконечник 1 развернут в направлении паза 8 с помощью шарнира 4.При этом все возможные колебания нитеукладчика или оправки 7 и отклонения от заданной траектории на величину Л 1 вследствие нарушения процесса будут компенсироваться за счет прогиба гибкого наконечника 1, частично находящегося в пазу 8.При использовании оправки 7, имеющейфиксирующие штыри 9 (фиг. 5 - 8), точность...

Номер патента: 1289784

Опубликовано: 15.02.1987

Авторы: Житомирский, Купершмидт, Лайнбурд, Файнгойз, Фридман

МПК: B65H 59/16

Метки: натяжения, нитевидного

...материал, охватывая зубчатые диски 7 (фиг. 3), входит в зацепление с зубчатыми дисками 7. Натяжение нитевидного материала создается за счет торможения вала 1 с закрегленными на нем зубчатыми дисками 7. Следягдий ролик 4, охватываемый нитевидным материалом, находится под дейсвием пружины 8, с помощью которой задается необходимое натяжение нитевидного материала.При увеличении натяжения нитевидного материала на выходе из устройства поворачивается рычаг 3 (против часовой стрелки) с пальцем 5 и следящим роликом 4, преодолевая сопротивление пружины 8. При этом раскручиваются витки конической пружины 6 уменьшается угол охвата вращающегося валика 1. Витки конической пружины последовательно отпускают вал начиная с больших по...

Номер патента: 1289785

Опубликовано: 15.02.1987

Авторы: Еникеев, Матюшев, Рабкин, Толкачев, Щербаков

МПК: B65H 59/38, G01P 3/64

Метки: наматывания, нити, скорости

...закреплены диск 3, имеющий радиальные зоны 4 взаимодействия с измерительным преобразователем 7. Преобразователь 7 установлен на каретке в точке пересечения касательной, проведенной через точку контакта прикаточного ролика с бобиной 2 и прямой, проведенной из оси бобинодержателя под углом, равным заданному углу раскладки нити к линии, соединяюшей оси бобинодержателя и прикаточного ролика. Преобразователь 7 имеет механизм 10 вертикальной коррекции для настройки его по- д ложения. 1 п ф-лы. 2 ил.МФ1289785 ной и прямой, проведенной из оси бобинодержателя под углом, равным заданному углу раскладки нити, к линии, соединяющей оси бобинодержателя и прикаточного ролика.5 3установленным на ней измерительным преобразователем и...

Номер патента: 1289786

Опубликовано: 15.02.1987

Авторы: Пименов, Удалова

МПК: B65H 75/34

Метки: намотки, хранения, шлангов

...фикса- роны обращенных олин к другому торцов 1 в промежуточных и край- катушек.Составитель В. КоноплевРедактор Ю. Середа Техред И. Верес Корректор В. БутягаПодписноеСР по делам изобретений и открь;тийРаушская наб., д. 45приятие, г. Ужгород, ул. Проектная, 4 Заказ 7862/20 Тираж 591 ВНИИПИ Государственного комитета СС 113035, Москва, М( - 35,Производственно-полиграфическое пред1Изобретение относится к устройствам транспортирования различных сред к потребителю с передвижных средств.Цель изобретения - повышение надежности в работе путем прелотвращения изгиба шланга. 5На чертеже схематически изображено устройство.Устройство содержит фланцевые катушки 1 и 2 для размещения рабочих шлангов 3 и 4 и подводящих жидкость (газ) к объекту...

Номер патента: 1291257

Опубликовано: 23.02.1987

Авторы: Марченко, Новак, Попов, Рябущенко

МПК: B21D 43/24, B30B 15/30, B65H 3/00 ...

Метки: верхнего, листа, отделения, стопы

...от стопы осуществляется следующим об разом.Стопу 1 листов 2 укладывают на стол 3, затем захватные органы 4 и 5 перемещают вниз до полного соприкосновения их с верхним листом 2. Опускают упор 6 на поверхность листа 2, который расположен в направляющей 7. После захвата захватными органами 4 и 5 листа (фиг,2) осуществляют подъем верхних листовпри этом могут25 подниматься несколько листов. Упор 6 препятствует перемещению листов в центральной части, в результате чего листы начинают изгибаться вогнутостью вверх, Подъем верхних листов захватами 4 и 5 относительно упора 6 осуществляют до тех пор, пока только один лист удерживается на захватах 4 и 5. После захвата одного листа захватами 5 и 4 с упором 6 лист переносится на соответствующую...

Номер патента: 1291522

Опубликовано: 23.02.1987

Автор: Дитер

МПК: B65H 1/18

Метки: кулачково-пневматическим, приводом, щуп-сопло

...легко демонтировать и монтировать с целью чистки или т,.п опорное давление щупа-сопла и количество подаваемого воздуха можно регулировать независимо друг от друга, повышает-ся безопасность при возможных авариях. На фиг. 1 изображен щуп-сопло,частичный разрез; на фиг, 2 - вид Ана Фиг. 1; на фиг. 3 - разрез Б-Бна фиг, 1.91522 510 15 20 25 30 35 40 соты прилегания щупа-сопла 1 на ста 50 пель листов 33 зависит подача от шли 3 12Щуп-сопло 1 размещен на поршневомштоке 2, несущем поршень 3 и установлен в верхней 4 и нижней 5 втулках. Обе втулки 4 и 5 аксиально закреплены в пневматическом цилиндре 7посредством стопорного кольца б ификсированы от проворачивания винтом 8. На верхней втулке 4 имеетсяпаз 9, в котором перемещается направляющая...

Номер патента: 1291523

Опубликовано: 23.02.1987

Авторы: Аппелт, Роланд, Шлегель

МПК: B65H 3/22

Метки: отделения, позиционирования, последующего, стопы

...устойства для отделения деталей, вастности, текстильных иэделий с улученной приспосабливаемостью захватовразличным свойствам материала.В основу изобретения положена заача, заключающаяся в том, чтобы луче приспособить к процессу захватываия элементы, оказывающие непосредстенное влияние на этот процесс в устойствах для отделения деталей тексильных изделий, и сконструироватьх с возможностью настройки на разичные свойства материала,В предлагаемом устройстве для отеления деталей от стопы и последующего их позиционировайия, имеющемтранспортную раму, силовые органы иорганы управления для перемещения ипозиционирования транспортной рамы,одни или несколько закрепленных натранспортной раме захватов, каждыйиэ которых несет захватные...

Номер патента: 1291524

Опубликовано: 23.02.1987

Авторы: Иванов, Мажоров

МПК: B65H 9/06

Метки: листоприемного, механизм, передних, упоров, устройства

...21 для опускания дополнительных упоров 3, а для возвращения упоров 3 в исходное положение и для 40 натяжения гибких элементов 7 на их концах, проходящих черее ось 2, устанавливаются противовесы 22. Во время работы листоприемного 15 устройства основные 1 и дополнительные 3 упоры расположены в одной плоскости и образуют зазор К, равный толщине нескольких листов бумаги, причем зазор этот может оказаться выше или ниже верхнего уровня укладываемой стопы на величину С. При изменении плотности обрабатываемой бумаги зазор К может регулироваться шпильками 20 и длиной гибких элементов.При взятии пробного оттиска рукояткой 21 дополнительные упоры 3 опускаются вниз по направляющим 5 и 6 на величину, равную разности 24 2между наиболее высоким и...

Номер патента: 1291525

Опубликовано: 23.02.1987

Авторы: Бондарчук, Закутевский

МПК: B65H 18/20

Метки: длинномерного, намотки

...отрезается и рулон сталкивается с опорных валов (вправо или влево),Устройство для намотки длинномерного материала, содержащее два опорных вала для намоточного сердечника, прижимной вал, размещенный над сер- дечникоЯ, и компенсирующий валик, установленный на рычаге, связанном с силовым приводом его перемещения, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества намотки, компенсирующий валик выполнен составным по длине из двух роликов и размещен между опорными валами с возможностью вертикального перемещения, а опорные валы имеют кольцевые канавки для прохода роликов, при этом рычаг компенсирующего валика выполнен в виде коромысла с равновеликими плечами. 1 12915Изобретение относится к областиустройств для намотки в рулон...

Номер патента: 1291526

Опубликовано: 23.02.1987

Авторы: Болотин, Гершон, Панков

МПК: B65H 54/28

Метки: нитераскладчик

...6 пружина 7 обеспечивает постоянный контакт ролика 8 с конической поверхностью кулачка 9, в результате нитеводитель совершает движение по сложной траектории, сочетающей вращение относительно вала 1 и радиальное перемещение в пазу направляющей 3.Наличие корректирующей направляющей 13 обеспечивает движение ролика 8 в одной плоскости. При этом пружина 24 подтягивает телескопический хвостовик 22, обеспечивая нацежный контакт ролика 11 с направляющей 13.В процессе намотки паковки 16 контактный ролик 15 перемещается впра. во (фиг. 1), увлекая за собой кулачок 9. В результате изменяется траектория, по которой движется считывающий ролик 8, и соответственно изменя" ется закон перемещения нитеводителя. Средство 18 для изменения длины тяги 17...

Номер патента: 1291527

Опубликовано: 23.02.1987

Авторы: Благой, Йордан

МПК: B65H 54/28

Метки: паковки, формирования

...движение каретки 6, а вибратор 15 создает дополнительное возвратно-поступательное перемещение нитепроводника 16 с малой амплитудой.Величина основного возвратно-поступательного перемещения регулируется посредством изменения расстояния между упорами 22 и 23.При достижении предварительно определенной величины диаметра конической поверхности паковки в зоне наматывания датчик 28 размыкает свой контакт 36. При этом положении контакта 36 после достижения каретки 6 конца хода к вершине паковки ток не может, пройти через катушку 18, несмотря на включение переключающего блока 25. Каретка 6 продолжает движение к вершине паковки и плечо упора 22 выталкивает командную каретку 29 в сторону меньшего диаметра конической поверхности паковки....

Номер патента: 1291528

Опубликовано: 23.02.1987

Авторы: Ермишина, Хайзерук, Шинкаренко

МПК: B65H 54/30

Метки: барабане, нитевидного, раскладки

...можетбыть применено как в стационарных,так и вмобильных намоточных станках, например, при намотке длинно- мерных материалов на местности (кабелей, рукавов и т.п.).Предлагаемое устройство может применяться в станках для намотки композиционных длинномерных материалов на сердечники большой осевой длины, а также в условиях, когда защита резьбовой части ходовых винтов от загрязнений затруднена или невозможна.Кроме того, предлагаемая конструкция устройства обеспечивает бесступенчатую настройку шага раскладки при высокой надежности его работы.ф о р м у л а изобретенияУстройство для раскладки нитевидного материала на барабане, содержащее каретку с нитеводителем, установленную с возможностью возвратнопоступательного перемещения...

Номер патента: 1291641

Опубликовано: 23.02.1987

Авторы: Атаманов, Бабинский, Гинзбург, Глезин, Фейгин, Яковлев

МПК: B65H 23/26, D21F 1/40

Метки: вал, правильный, рулонных

...химической, потому же назначению,Цель изобретения - повышение надежности работы и улучшение правкиполотна.На фиг. 1 изображена принципиальная конструкция правильного вала;на фиг. 2 - то же, вид сбоку,Правильный вал имеет корпус 1 сподшипниковыми о.орами 2, установленными на ползунах 3, смонтированныхв направляющих 4.Направляющие 4 выполнены дугообразными. Подшипниковые опоры 2 смонтированы на консольных балках 5, которые закреплены. на ползунах 3, иразмещены со смещением А относительно/оси 0-0 , проходящей через центр окружности дугообразных направляющих 4.Правильный вал может быть снабженсредством для изменения величинысмещения, например винтовым, подшип 1никовых опор 2 относительно оси 0-0Вал работает следующим образом.При...

Номер патента: 1291920

Опубликовано: 23.02.1987

Авторы: Йозеф, Рудольф

МПК: B65H 19/22, G03C 3/02

Метки: движения, двух, длинномерных, плоских, синхронизации

...Передняя кромка фотопленки 5 контролируется датчиком 6положения передней кромки фотопленки,установленной с возможнОстью перемещения по каналу 7 посредством привода перемещения фотопленки, выход которого электрически связан с управля ющим входом генератора 3 щаговых импульсов (привод перемещения фотопленки и его связь с генератором 3 шаговых импульсов не показаны). Выходдатчика б положения передней кромкифотопленки связан с включающим входомгенератора 3 шаговых импульсов (связьдатчика 6 с входом генератора 3 непоказана). Устройство работает следующим образом,Закладочный конец защитной ленты4 закладывается в прорезь катушки 1,Затем включается привод перемещенияфотопленки 5. Фотопленка 5 перемещается по каналу 7 по направлению к катушке 1....

Номер патента: 1294434

Опубликовано: 07.03.1987

Авторы: Конов, Курмаев, Сорокин

МПК: B21D 43/18, B25J 15/06, B65H 5/08 ...

Метки: вакуумный, захватный, орган

...горизонтальную поверхность присоски 18,На корпусе 1 закреплен выполненный из токопроводящего материала в форме пружины датчик 23 наличия вакуума, ответным элементом которого является транспортируемая присоской 18 деталь 24. К металлическим частям, в частности к стакану 10, подсоединен электрический провод 25, соединяющий металлические части вакуумного захвата через электрическое табло с источником литания (не показаны) . В разрезе между частями 20 и 21 разрезной втулки монтируется прямой участок датчика 23 наличия вакуума с заведением его в проточку под внутренний бурт разрезной втулки. 5 10 15 20 25 30 35 Позицией 26 обозначена вакуумная полость.Вакуумный захватный орган работает следующим образом.В исходном положении давление...

Номер патента: 1294437

Опубликовано: 07.03.1987

Авторы: Панин, Позняк, Ратьков

МПК: B21F 3/02, B65H 59/00

Метки: гибкие, длинномерных, намотке, натяжения, трубы

...всех радиальных реакций от колодок 10 уравновешивается натяжениями растяжения, действующими в пластинах цепи 9. Регулировку силы сжатия колодок 2 и 10 осуществляют изменением степени натяжения пружин 15 от навинчиваиия по резьбе втулок 4 регулировочных гаек 14, которые законтривают при достижении требуемого натяжения длинномерных материалов 12, фиксируя этим достигнутое положение втулок 4 в гнездах опорного кольца 13. При необходимости замены одних длинномерных материалов 12 другими для удобства ввода их в зазор между фрикционными колодками 2 и 10 осуществляют отключение натяжного механизма от настроенного режима работы. Для этого вывертывают из резьбовых отверстий в торцах штанг 3 винты 5 включения. При этом первые несколько...

Номер патента: 1294735

Опубликовано: 07.03.1987

Авторы: Радуцкий, Рымарь

МПК: B65H 3/06

Метки: газет, отдельные, разделения, стопки, части

...эксцентрично внутри рольганга 1 и образованный валиками 6 с выемками 7 для подвода вакуума, и накопитель 8 для отделенных от стопки газет, Валики 6 барабана 5 выполнены консольными. Один конец каждого валика 6 снабжен шестерней 9, обкатывающейся вокруг неподвижной 25 шестерни 10, а другой, взаимодействующий с отделяемыми от стопки 11 газетами 12, представляет собой вертикально расположенный кулачок 13, на меньшем радиусе 14 которого расположена выемка 7 для подвода вакуума. Выемки 7 на кулачках 13 ва 30 ликов 6 посредством каналов 15 и распределителя 16 подключены к источнику вакуума (не показан).Обкатка шестерен 9 с валиками 6 вокруг шестерни 10 производится при вращении35 планшайбы 17 барабана 5, соединенной посредством...

Номер патента: 1294736

Опубликовано: 07.03.1987

Авторы: Агупов, Денисов, Можаров, Новичихин

МПК: B65H 18/00

Метки: намотки, рулонного

...пальцами 47, запрессованными в них и свободно перемещающимися в отверсТиях стаканов 37.Привод шпинделей осуществляется от шестерен 48, установленных на приводном валу 49 с подшипниками 50 качения. На шлицевой конец вала 49 установлен редуктор 12. На стаканах 37 установлены направляющие кронштейны 51, служащие для выкатывания оправки 39 с намотанным рулоном фольги.Во внутренних стенках 25 и 26 на подшипниках 52 качения установлены тормозные ролики 9 и 10, на шлицевых концах которых установлены с возможностью осевого перемещения тормозные диски 53 и 54 с приклееными к ним тормозными накладками 55 и 56. Тормозные диски прижаты к опорным дискам 57 и 58, которые являются также крышками подшипников, под действием усилий поршней 59 и 60,...

Номер патента: 1294737

Опубликовано: 07.03.1987

Авторы: Бахвалов, Селягин, Филиппов

МПК: B65H 18/04, B65H 54/54

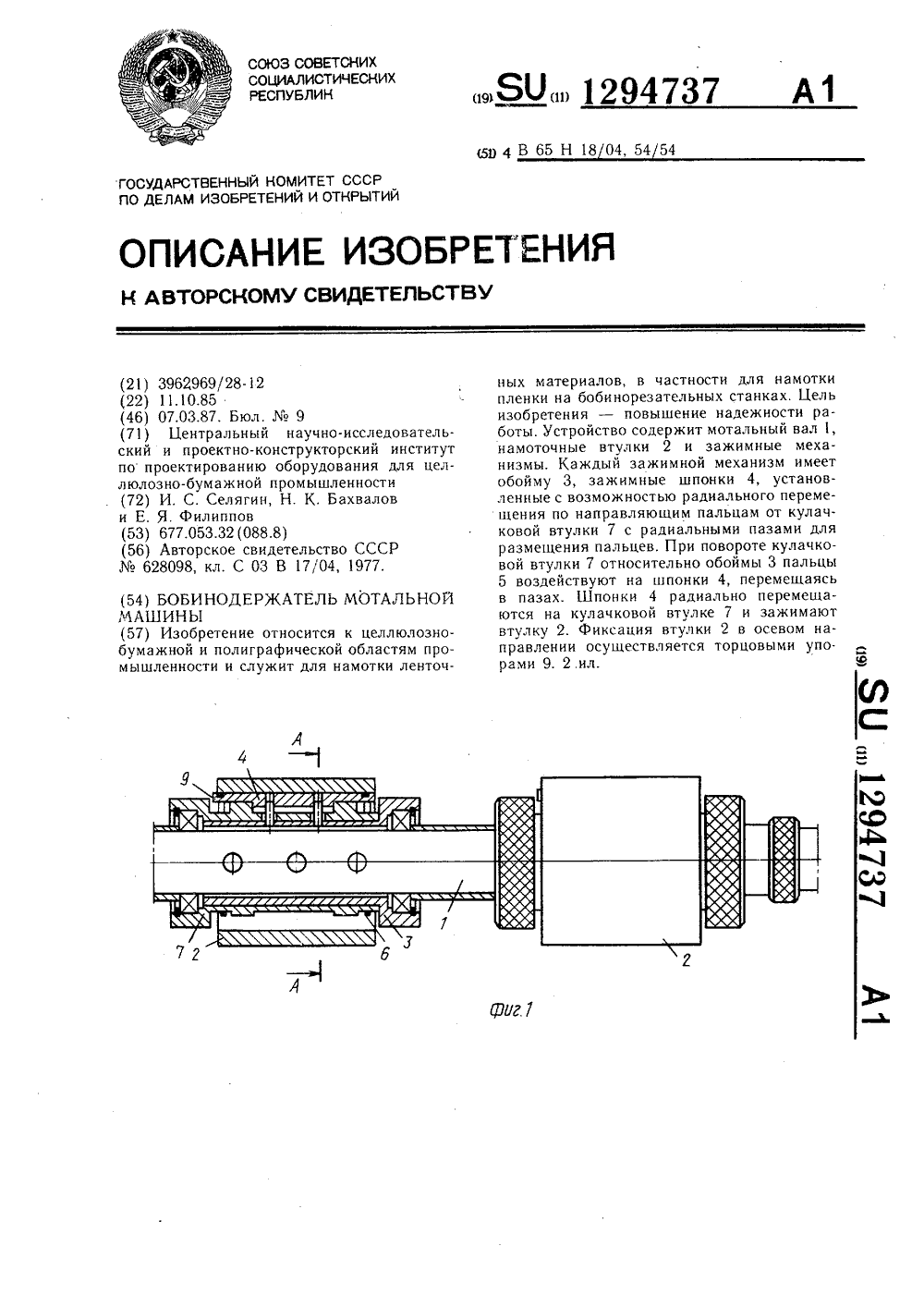

Метки: бобинодержатель, мотальной

...2 - разрез А - А нафиг. 1,10Бобинодержатель мотальной машинысодержит мотальный вал 1, намоточные втулки 2 и ряд зажимных механизмов для втулок2. Каждый механизм содержит обойму 3, установленную на валу 1, зажимные шпонки4, равномерно распределенные по окружности коаксиально относительно вала 1 исмонтированные на обоймах 3 с возможностью радиального перемещения по направляющим пальцам 5 с помощью привода радиального перемещения шпонок 4. Шпонки 4 20охватываются упругими кольцами 6 и выполнены с радиальными пазами для проходапальцев 5.Привод радиального перемещения шпонок 4 имеет копир в виде кулачковой втулки7 с радиальными пазами 8 для размеще 25ния пальцев 5, Втулка 7 установлена наобойме 3 с возможностью вращения и взаимодействия со...

Номер патента: 1294738

Опубликовано: 07.03.1987

Авторы: Ильинский, Навасардян

МПК: B65H 61/00, D06H 1/00

Метки: движущегося, длинномерного, длины

...Для постоянного замыкания штока с копиром, а также создания 35башмаком усилия, необходимого для исключения его скольжения относительно материала, он снабжен ограничительным заплечиком 17, упирающимся в пружину 18, регулируемую гайкой 19,Устройство для измерения длины движу Ощегося материала работает следующим образом.Материал заправляется под измерительное устройство по заранее нанесенной насмотровом экране 14 метке, соответствующей начальному моменту его перемещения,после установки нижнего и верхнего транспортеров 1 в положение, когда шток 7 с державкой 9 и соответствующими башмаками10 и 11 находится на наклонной плоскости копира 16, образуя между плоскостью 50экрана и башмаками зазор, достаточныйдля свободной укладки материала...

Номер патента: 1296004

Опубликовано: 07.03.1987

Автор: Торстен

МПК: B65H 23/038

Метки: направления, полосового, торможения, упаковочного

...ролик 3. В случае выполнения направляющих цилиндров со свободным вращением, т,е. без привода,натяжение части полотна материала9, которая сходит с направляющегоцилиндра, обеспечивается некоторым тормозным эффектом, который создает" ся деформацией ролика 3, Поэтомужелательно в случае выполнения направляющих цилиндров 1 без приводавыбирать относительно мягкий и гибкий материал для ролика 3 или относительно сильно прижимать ролик кполотну материала с помощью устройгва создания сжимающего усилия. Материал, иэ которого изготавливается ролик 3, также имеет относительно высокий коэффициент трения, который в любом случае значительно вьппе, чем коэффициент трения цилиндра 1, Если ролик 3 изготавливается, например, из гибкого резинового...
