B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 937307

Опубликовано: 23.06.1982

Авторы: Гольдин, Казаковцев, Курганов, Майзелис, Матвеев, Щетинин

МПК: B65H 59/38

Метки: длинномерного, намотки

...взаимодействует с торцом ведомого диска 6. Верхняя втулка 3 снабжена фиксирую-. щими элементами 7 для оправки 4 ( в виде пружинных стопоров).Средство регулирования величины начального усилия прижима дисков выполнено в виде установленных на валу 1 между втулками 2 и 3 пар кольцевых постоянных магнитов 8 и 9. Кольцевой постоянный магнит 8 внешним торцом своим жестко связан с торцом ведомого диска 6 муфты, а кольцевой постоянный магнит 9 установлен с возможностью возвратно-поступательного перемещения вдоль вала 1 с помощью гайки 10 для регулирования зазора между магнитами, тем самым изменяя величину усилия прижима дисков фрикционной муфты.Устройство работает следующим образом.Вращающий момент оправке 4 передается от приводного вала 1...

Номер патента: 937308

Опубликовано: 23.06.1982

Автор: Зайцев

МПК: B65H 75/22

Метки: барабан, длинномерного, намотки, транспортировки

...нижние ролики5 поднимутся с фундамента, а гибкийтяговый элемент 6, охватывающий бесконечной петлей ролики 5 и барабанчики 4, примет контур правильногомногогранника, например восьмигранника (фиг,), В таком виде барабанготов к работе.сокращение времени и операций наподъем можно достигнуть путем сокращения стоек 9 винтовыми или гидравлическими домкратами, После этогоконец нового длинномерного материала 1 подсоединяю 1 с помощью приспособления 7 к гибкому тяговому элементу Ь. Затем один из барабанчиковс помощью муфты на оси подсоединяют к внешнему приводу вращения, например, карданным валом к тому жетягачу, Но более эффективно можноиспольэовать уже имеющийся приводна раска 1 ной стойке в месте намоткив вулканиэационной мастерской илина...

Номер патента: 939371

Опубликовано: 30.06.1982

Авторы: Вебер, Вольф

МПК: B65H 67/04

Метки: автоматической, замены, катушек, катушки, машинах, намотки, проволоки

...катушки снабжен отверстием для замены катушек 4, через которое выводятся катушки. Все устройство для автоматической замены катушек укреплено на корпусе машины 1 для намотки проволоки на катушки и подразделено на части подачи и приема. Устройство 5 для подачи катушек укреплено держателем 8 у машины 1 для намотки проволоки на катушки. Храповой включающий механизм 6 выполнен в виде устройства разделения катушек по одной и шахты 10 для катушек. Приемное устройство состоит из спусковой дорожки 33, наклонной шахты 26 для катушек и поршневой передачи 32, которая выдвигает заполненные катушки 38 из шахты 26 через отверстие 27 на направляющих планках 24; 24, с которых возможно оттранспортировать катушки 38. Устройство для подачи катушек 5 состоит...

Номер патента: 941266

Опубликовано: 07.07.1982

Авторы: Брейдо, Меркулов, Павлов, Рендель, Сивула, Тропин

МПК: B65H 19/28

Метки: намотки, рулонного

...6 отводится от намотанного рулона. Происхо 5 дит съем намотанного рулона путем поворота кронштейна 18 от привода 19, который удерживает сердечник 7. Далее происходит сталкивание сердечника на лицевую сторону устройства.Далее цикл повторяется. формула изобретения гося сектора, и смонтированные неподвиж но направляющие 5 и 6 по числу сердечни ков 7. Каждая направляющая имеет при жимной элемент, выполненный в виде бес конечной гибкой ленты 8, охватывающеи пару роликов 9 и 10. Направляющие 5 и 6 установлены с возможностью контактиро вания с захватом 11 сердечника 7. Причем каждая направляющая включает смонти рованные на станине тягу 12, трехплечии рычаг 13, одним концом шарнирно связан ный с приводом его поворота 14. Направляющая, кроме...

Номер патента: 941267

Опубликовано: 07.07.1982

Авторы: Мебиус, Хофманн

МПК: B65H 29/04

Метки: листовидных, приемки, ускоренной

...в переднем виде листво второй фазе приемки непосредственно последующей за первой фазой приемки. В этой фазе нагружается лист 1, лежащий у передних упоров 9, начиная в середине листа и продолжая к крайним зонам сверху по всей длине струями воздуха. Поток струй воздуха прижимает лист 1 на стапель приема 2, причем лист 1 деформируется выпукло относительно стапеля приема 2 по продольному направлению, т. е. лист сначала лежит соосно с продольной осью на стапеле приема 2 и разглаживается изнутри наружу под влиянием потока струй воздуха, причем он одновременно выравнивается у передних упоров 9.Поток струй воздуха регулируем таким образом, что он может быть в участке продольной оси большим и уменьшающимся к крайним зонам меньшим. С плоским...

Номер патента: 941268

Опубликовано: 07.07.1982

Авторы: Вебер, Вольф, Неуманн, Шреитер

МПК: B65H 65/00

Метки: зажима, многоместном, мотальном, проволоки, устройстве

...полной катушки из рабочей зоны производится открывание зазоров зажима тем, что собачка деблокируется через неподвижный упор в ротационном дисковом питателе и пружина кручения снимает кручение обоих дисков друг к другу. то, что ширина прямоугольных щелей соответствует двукратному самой большой ширины зазоров зажима.На фиг. 1 показан продольный разрез че 50 55 проходит с полной катушки вдоль сердечника пустой катушки к прокладывающему устройству. При остановке обеих катушек Существенно при этом является также рез опору катушки; на фиг. 2 - вид сверху на диски с зазорами зажима; на фиг. 3 - разрез А - А на фиг. 1.Находятся в многониточной моталке, по крайней мере, два мотальных узла, возможно передать проволоку с полной катушки на...

Номер патента: 943039

Опубликовано: 15.07.1982

Авторы: Волчков, Миронос, Петрунин, Розовский

МПК: B60S 5/00, B65H 15/00

Метки: кантователь

...13 перемещается портал 14 с силовым цилиндром 15.Устройство работает следующим образом.3Краном ковш 16 устанавливается в поворотный механизм 6 крепления ковша 16. Включается силовой цилиндр 12 и ковш поднимается в вертикальное положение (см. фиг. 1 - пунктиром), При этом упор 7 нажимает на скос (не показан) подпружиненной защелки 9 и заходит за нее и таким образом механизм крепления 6 ковша 16 фиксируется относительно плеча 4 рычага 3. После этого включается механизм поворота 11 рамы 2 и ковш 16 поворачивается на 90 или 180. Снова включается силовой цилиндр 12 и ковш 16 опускается на землю. Подводится портал 14 по направляющим 13 и силовым цилиндром 15 производится прижатие стенки ковша при сварке или правке.Для того, чтобы...

Номер патента: 943160

Опубликовано: 15.07.1982

Автор: Яцкевич

МПК: B65H 19/10

Метки: волокнистого, катушек, размотке, рулонных, смены

...из подпружиненного двуплецего рычага 17, закрепленного на пальце 18, при этом плечо взаимодействует с упором 19, а другое с микропереключателем 20, связанным электрически с магнитным пневмозолотником 21, дающим команду на пневмопривод 14. Откидные нажимные валики 8 установлены на дву" плечем рычаге 22, взаимодействующем с копиром 23 двуплечего рычага 24, другое плецо которого снабжено регулируемыми грузами 25. средство для соединения концов материала 10 имеет два ряда крючков26, закрепленных на планке 27, щарнирно смонтированной на рычаге 9.Работа устройства заключается вследующем.В момент, когда с поворотной стойки 1 сматывается материал с рулона7, ставят новый рулон 13 в нижнюючасть поворотной стойки 1, Разматывают материал,...

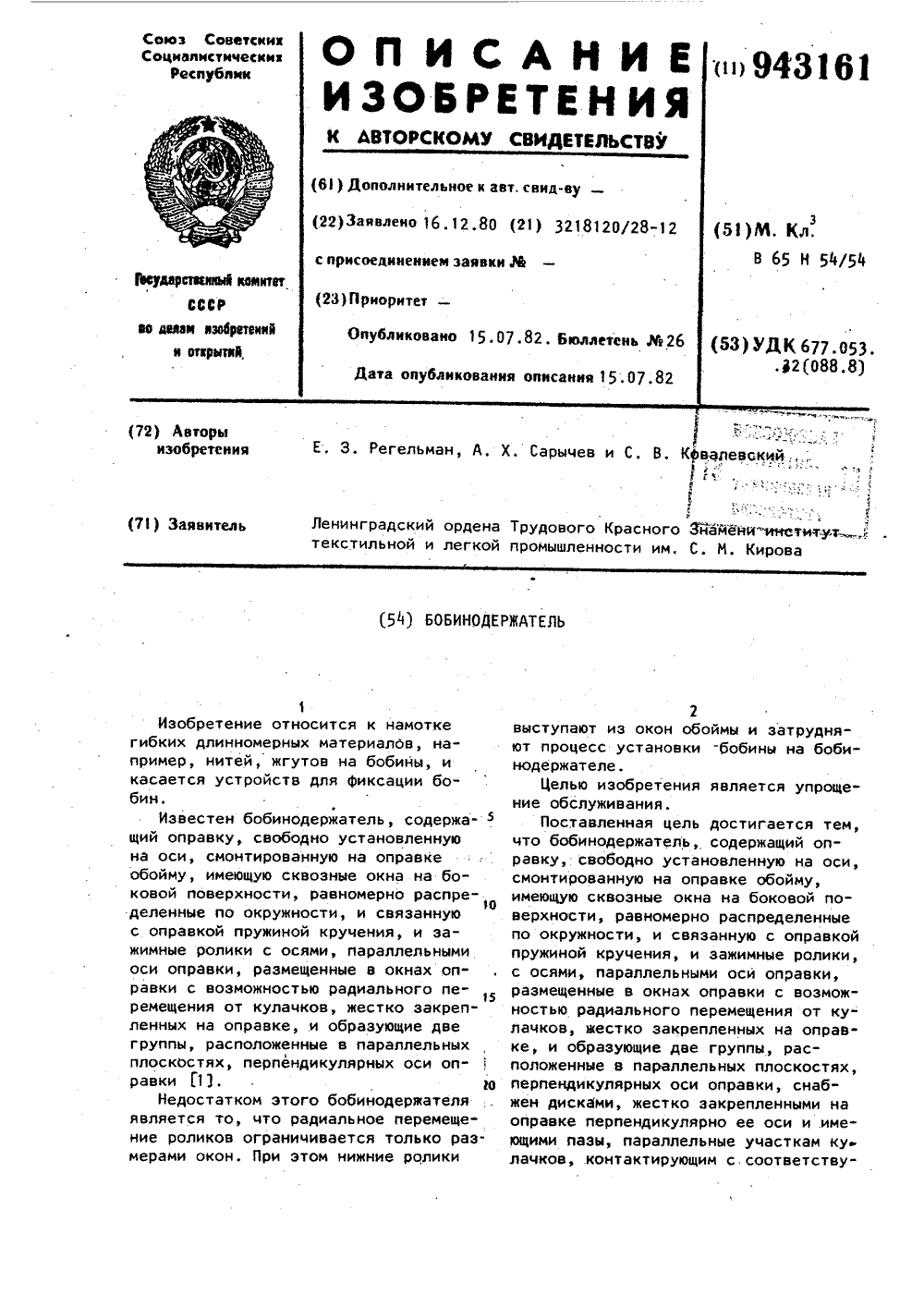

Номер патента: 943161

Опубликовано: 15.07.1982

Авторы: Ковалевский, Регельман, Сарычев

МПК: B65H 54/54

Метки: бобинодержатель

...вид; на фиг. 2 - разрезА-А на фиг. 1; на фиг, 3 - разрезБ-Б на фиг. 1.Бобинодержатель содержит оправку1, смонтированную посредством подшипников 2 на неподвижной оси 3. Наоправке смонтирована обойма 4 с торцовыми крышками 5.,На боковой поверхности обоймы 4выполнены сквозные окна б, в которыхразмещены ролики 7 жестко закрепленные на осях 8. Свободные концы 9 осей8 размещены в радиальных пазах 1 Оторцовых крышек 5 обоймы 4 и в пазах11, выполненных в дисках 12, жесткозакрепленных на оправке 1. Пазы 11расположены параллельно опорным поверхностям 13 кулачков 14, жесткозакрепленных на оправке 1. Обойма 4с помощью пружин кручения 15 подпружинена к оправке 1. Ролики 7, служатдля закрепления бобины на бобинодержателе.Бобинодержатель работает...

Номер патента: 943162

Опубликовано: 15.07.1982

Авторы: Зайцев, Файзуллин

МПК: B65H 54/80

Метки: длинномерного, укладки

...на контейнер, На верхнем конце штока 1 закреплен привод 10 вращения штока 1, выполненный в виде маховика или рукоятки.Возможно выполнение устройства.с механическим приводом в виде цепной, 10 ременной или зубчатой передачи от двигателя.Между уступом 2 штока 1 и гайкой 11, навинченной на верхний конец стер- . жня 7, расположена пружина 3При 15 этом длина резьбовой части стержня 7 выполнена такой, чтобы была возможность регулирования усилия сжатия пружины 3 и полной ее разгрузки с целью свободного снятия устройства , 20 с контейнера 9. падая между центральным стержнем узлакрепления 7 и предыдущим витком засчет образующегося клиновидного зазора между ними, нажимает на шток 1 и,преодолевая усилия пружины 3, выжимается вверх во второй слой....

Номер патента: 945036

Опубликовано: 23.07.1982

Авторы: Данн, Краснощеков, Павленко

МПК: B65H 3/08

Метки: листа, отделения, стопы

...6,С двух противоположных сторонстопы 3 выше уровня ее верхнеголиста установлены электромагнитныеразделители 12, в отверстиях которых размещены пневмосопла 13 дляподачи струи воздуха под кромкулиста.Устройство работает следующим образом.На стол 1 загружают стопу 3. Внужный момент воздух подается впневмоцилиндр 6 и пневмокамеру 9Поршень 10 с упором 11 опускаетсявниз до упора в верхний лист стопы 3, Подача сжатого воздуха в пневмоцилиндр 6 прекращается, Шток 8с захваченным захватами 5 листомили листами поднимается вверх доконтактирования поршня 7 с упором 11.Упор 11 препятствует дальнейшемуподъему поршня 7, обеспечивая темсамым остановку поднимаемых листовв зоне действия включаемых в этотмомент одновременно электромагнитныхразделителей...

Номер патента: 945037

Опубликовано: 23.07.1982

Авторы: Беляков, Острогожский, Соркин

МПК: B65H 54/32

Метки: нити, паковке, раскладки

...10, закрепленной на рычаге 5. ИУФта обратного хода механизма изменения амплитуды перемещения штанги имеет храповик, колесо 11 которого жестко закреплено на оси кулачка 9. Собачки 12 закреплены на рычаге 13, свободно смонтированном на оси 10, Свободный конец рычага 13 взаимодействует с упором 14.Устройство работает следующим образом.При вращении пространственного кулака 8 рычаг 5 совершает колебательные движения и передает их посредством поводка 6 мотальному рычагу 4, а следовательно, и штанге 1, осуществляя тем самым раскладку нити вдоль ширины паковки (не показана). Периодическое изменение размаха штанги обеспечивается кулацком35 9, взаимодействующим с поводком 6. За каждое качание рычага 5 рычаг 13, дойдя до упора 14, собачкой 12...

Номер патента: 945038

Опубликовано: 23.07.1982

Авторы: Аукстолькер, Мельников, Черданцев, Шатаев

МПК: B65H 54/80

Метки: лентоукладчик, машин, текстильных

...от привода 17.Для пояснения динамики работы устройства введем следующие обозначения:О - внутренний диаметр таза, ко 1торый практически всегда равен наружному диаметру паковки ленты;О - наружный диаметр тарелки;О - внутренний диаметр тарелки,Экоторый без учета минимального зазора равен диаметрудиска;Р - давление паковки ленты начасть стола, на тарелку скольцевым буртиком, на диск;Р,- давление на тарелку с кольце- овым буртиком;Р - давление на диск.Учитывая принятые обозначения,величина давления, приходящего надиск 6, равна25И) 4 2лн( Р 1(3)Простое сравнение формул () и 3) показывает, что суммарное давле" ние Рна тарелку с кольцевым буртиком значительно меньше, чем суммарное давление Р 1 в известном устройстве.Таким образом, в...

Номер патента: 946397

Опубликовано: 23.07.1982

Авторы: Хайнц-Юрген, Херманн

МПК: B65H 67/04

Метки: контейнер, крестовой, намотки, паковок, укладки

...друга стенок 37 и 38, из которых внутренняя стенка 38 является упруго деформируемой и может отжиматься вовнутрь, к середине шахты 8. Изгибание внутренней стенки 38 производится посредством штока 39 пневмоцилиндра 40, закрепленного на наружной стенке 37 и соединенного посредством воздушного трубопровода 41 и промежуточно включенного клапана, например электромагнитного клапана 42, с генератором 22 сжатого воздуха. Для отжатия внутренней стенки 38 предусмотрен, по крайней мере, один пневмоцилиндр 40, расположенный таким образом, чтобы определяемое его штоком 39 место де,формирования находилось на расстоянии от нижнего конца шахты 8, соответствующем, по крайней мере, радиусу паковки 3 (фиг. 2). Упругое деформирование внутренней стенки 38...

Номер патента: 947020

Опубликовано: 30.07.1982

Автор: Сердюков

МПК: B65H 5/16

Метки: заготовок, загрузки, штучных

...пружин 12, начинает поднимать поаьем 35ный стол 6, находящийся в постоянном контакте с профилем кулачка 4 за счет силового замыкания пружинами 12, При движениипоаьемный стол направляется колоннами11, Вместе с линейкой 2 начинает одно 40временно двигаться жестко связанньгй сней толкатель 3.После того как линейка 2 завершит хоавправо, кулачок 4 поворачивается на наибольший угол, а стол 6 занимает крайнее ф 5верхнее положение, являющееся исходнымаля загрузки. В этом положении подьемного стола 6 производится загрузка заготовки 13 (фиг, 4).При обратном движении линейки 2,т.е. 50ходе влево, подьемный стол 6 вместе сзаготовкой 13 под действием пружин 12начинает опускаться вниз. При этом происходит загрузка заготовки 13 в...

Номер патента: 947021

Опубликовано: 30.07.1982

Авторы: Бак, Грабилин, Житомирский, Ландо, Теплицкий

МПК: B65H 54/06

Метки: бобину, намотки, нити

...бьпутем заправки нити нв бобинодерль с псследующей раскладкой еевращающегося от приводного элбобинодержателя 113. достатком известного способа явнепостоянство скорости намотЦель изобретения - стаорссти намотки.Указанная цель достигается тем, чгозаправку нити на бобинодержатель производят путем опетливания нитью приводного элемента и бобинодержвтеля, а раскладку ведут внутри петель.На фиг. 1 изображено устройстлизующее спссоб 1 нв фиг, 2 - вистрелке А на фиг. 1.Приводной цилиндр 1 установлен в по шипниквх 2 на подпружиненном рычаге 3 Бобинодержатель 4 в подшипниках 6. Ш телем 8 расположен цилиндром и бобино Для раскладки н водного цилиндра и секаются под углом Способ заключае Нитью многокра 1 О водной цилиндр 1 и держателе 4. Конец...

Номер патента: 948824

Опубликовано: 07.08.1982

Авторы: Замятин, Максимов, Малахов, Постолатий, Старостин

МПК: B65H 9/20

Метки: датчик, колонны, подвижной, положения, сварочной

...Фотоприемников диском 6, на кото-рый нанесены перфорационные отверстия по двум концентрическим окружностям (см. Фиг. 2) . На внутренней окружности 25 равномерно расположены девять отвер- стий б . По внешней окружности прорезан паз а , опирающийся на сектор в одну девятую окружности. Чувствительные элементы внутренней окружности зо соответствуют разряду единиц, а эле.-. менты наружной окружности - разряду десятков. формула изобретения Датчик положения подвижной колонны сварочной машины, преимущественно для контактной стыковой сваркиоплавлением, содержащий источники 35излучения и фотоприемники, расположенные попарно в корпусе датчика сразмещенным между ними перфорированным диском, имеющим возможность вращения в линейной функции от...

Номер патента: 950640

Опубликовано: 15.08.1982

Авторы: Кадемик, Мухин, Пхайко

МПК: B65H 1/00

Метки: кассета, плоских

...стержнями б средней рамки 2 и промежуточной рамки 3 жестко укреплены бобышки 25, в которых с возможностью скольжения установлены штанги 26, к концам которых с помощью30 штифтового соединения 27 закреплены бобышки 28 с жестко прикрепленной к ней подвижной стенкой 29 с ребрами 30 жесткости.35К уголку 12 между длинными стержнями б средней рамки 2 и промежуточной рамки 3 жестко укреплена пластина 31. В пластине 31 и уголке 12 выполнены сквозные отверстия с воэмож ностью прохода сквозь них винта 32, снабженного гайкой с насечкой 33. Винт 32 штифтами 34 жестко соединен с бобышкой 35, которая жестко соединена с подвижной стенкой 29 и ребрами 30 жесткости.К вертикальному стержню 7 и вертикальному ребру 15 жесткости с задней стороны кассеты...

Номер патента: 950641

Опубликовано: 15.08.1982

Авторы: Козлов, Митрофанов, Могинов, Тюрин

МПК: B65H 3/18

Метки: печатной, самонаклад

...через коническиеколеса 11-14, С целью уменьшенияинерционных нагрузок цилиндры выполнены полыми, а на их поверхностьнапылен слой диэлектрика,Бесконечная лента транспортера 3выполнена из двухслойных танкопленоч-ных диэлектрических основ 15 и 16(фиг. 3), на одну из которых, например на основу 15, напылены или,наклеены одинаковой толщины параллель-.ные полосы 17 и 18, основа 16 заполняет промежутки между полосами 17и 18, а затем основы 15 и 16 припрессовываются друг к другу. Полосы 18через токосъемники 19 подключены кодному выводу источника высокого напряжения, а полосы 17 через токо"съемник 20 подключены к другому выводу источника высокого напряжения.Токосъемники 19 и 20 установлены нанижней ветви транспортера 3 (фиг.1), 45а...

Номер патента: 950642

Опубликовано: 15.08.1982

Авторы: Гончаренко, Гром

МПК: B65H 54/32

Метки: нити, паковке, раскладки

...ич а ю щ е е с я тем, что средстводля изменения соотношения длин плечдвуплечего рычага имеет направляющую,на которой свободно смонтировано основание, и зубчато-реечный механизмдля фиксации его положения в корпусе.3. Устройство по п. 1, о т л ич а ю щ е е с я тем, что средстводля изменения длин плеч двуплечегорычага имеет направляющую, на ноторой свободно смонтировано основание,ползун, смонтированный на двуплечемрычаге и шарнирно связанный с основанием, и Фиксатор положения ползуна на двуплечем рычаге в виде винтовой пары.Источники информации,принятые во внимание при экспертизе1. Патент Японии Р 37371,кл. 43 0 101, 02.11,71. В процессе наработки паковки нитераскладчик отклоняется от бобинодержателя, при этом перемещается кулачок 7, ролик...

Номер патента: 950643

Опубликовано: 15.08.1982

Авторы: Ганов, Куковицкий, Сивков

МПК: B65H 54/56

Метки: намотки, нитевидного, размотки

...держатель 2 выполнен съемным и связан с диском 1 посредством резьбового конца 10,Технологическая работа устройства включает проведение следующих операций; намотку нитевидного материала в бухты, размотку бухт,размотку катушек.Намотка нитевидного материала в бухты производится следующим образом.На вертикальный поворотный держатель 2 надевается каркасный барабан 3 меньшим основанием 7 так, чтобы радиальные планки 8 основания попали в радиальные впадины 9 диска 1. В отверстие на вертикальном поворотном держателе 2 вставляется клин 4. конец нитевидного материала закреп ляется на диске 1, Затем включается привод 5, приводящий диск 1 с барабаном 3 во вращение. В результате будет производиться формирование бухты нитевидного материала....

Номер патента: 950644

Опубликовано: 15.08.1982

Авторы: Вебер, Вольф, Неуманн, Шреитер

МПК: B65H 65/00

Метки: зажима, многоместном, мотальном, проволоки, устройстве

...зазоры зажима, и выбираниеэтих зазоров зажима производится в за 20висимости от снятия напряжения катушек, причем аксиальное передвижениедисков между собой происходит черезпружины и ограничивается аксиальнымзазором нескольких стержней,На фиг.1 изображен продольный разрез через прием катушки; на фиг.2разрез А-А на фиг.1; на фиг.3 - парадисков с зазорами зажима в увеличенном масштабе, вид сбоку; на фиг.4то же, вид свеРху.В многониточном мотальном устройстве находятся по крайней мере двамотальных узла, при этом возможно передавать проволоку с полой катушкина пустую, причем качанием мотальных 35узлов пустая катушка входит в рабочее положение, и проволока проходитс полой катушки вдоль сердечника пустой катушки к прокладывающему...

Номер патента: 950645

Опубликовано: 15.08.1982

Авторы: Косенко, Пономарев, Риттер, Семенов

МПК: B65H 67/04

Метки: длинномерного, замены, машине, намотки, паковок

...уровнях установки механизма 3 поЬачи патронов 4 и приемно-передающего механизма 9 может иметь в направляющем канале 17 как один, так и несколько патронов, 40На каждом приемно-намоточном узле 5 установлена револьверная головка 19 со смонтированными на ней основным 20 и резервным 20 бобинодержателями.Устройство работает следующим об разом.На патроне 4, закрепленном на бобинодержателе 20 приемно-намоточного узла 5, нарабатывается паконка 2 (Фиг.3). Бобинолержатель 20 янляется в это время резервным.При достижении заданного диаметра паковки на револьверную головку 19 поступает сигнал датчика (не показан) об окончании наработки. Револьверная головка поворачивается на 180 ф. При этом основной 20 и резервный 20 бобинодержатели меняются...

Номер патента: 952713

Опубликовано: 23.08.1982

Авторы: Калмыков, Сакаев, Самсоненко

МПК: B65H 45/24

Метки: гармошки, листов, складывания, форме

...перестановки по сквозным пазам 6 и фиксацией винтом 7.Устройство имеет также два упора 8 и 9для фиксации пластин при формировании сгибов. Упор 8 закреплен к основанию 1 жестко, а упор 9 - с возможностью пере952713 Формула изобретения Фиг.1 становки по сквозному пазу 10 и фиксацией винтом 11. Упоры 8 и 9 расположены напротив соответствующих кронштейнов 4 и 5 с противоположной от зоны складывания стороны.Такое крепление кронштейнов 4 и 5 и упоров 8 и 9 обеспечивает перенастройку устройства для складывания листов в форме гармошки с различными расстояниями (фиг, 1, размер А) между кромками сгиба складываемого листа 12,Устройство работает следующим образом.Складываемый лист 12 (фиг. 3) укладывается на основаниеи нижней своей кромкой...

Номер патента: 952714

Опубликовано: 23.08.1982

Автор: Бурмистров

МПК: B65H 63/00

Метки: намоточным, станком

...1 к выходу в рабочее положение, и кулачок 11, воздействующий на регулятор 12 напряжения, который служит для управления электродвигателем 13. Регулятор 12 напряжения с кулачком 11 образуют узел управления.Устройство работает следующим образом.Управляемый упор 1 ставят в исходное положение и вручную с помощью рукоятки (не показана) муфты 4 сцепления производят 1,5 - 2 оборота. При этом через редук952714 тор 5 вращение передается на кулачок 11, который, воздействуя на регулятор 12 напряжения, включает электродвигатель 13, с вала которого вращение передается на муфту 4 сцепления, осуществляя плавное увеличение оборотов шпинделя 3. После этого кулачок 10 подготавливает вывод управляемого упора 1 в рабочее положение. В конце цикла намотки...

Номер патента: 952715

Опубликовано: 23.08.1982

Авторы: Емин, Котов, Русаков, Фогельсон

МПК: B65H 67/06

Метки: паковок, текстильных, транспортирования

...пересечении .геометрических осей наклонного лотка 10 и паковкопровода 1. На свободном конце патрубка 11 закреплены отсекатели 21 и 22 паковок. Патрубоксвязан тягой 23 с одним из плеч двуплечего рычага 24, установленного на неподвижной оси 25. Рычаг 24 подпружинен пру жиной 26, а на его свободном конце смонтирован ролик 27, контактирующий с кулачком 28, установленным на приводном валу (не показан).Толкатель 8 также связан с приводным валом посредством кулисного механизма, содержащего кулису 29 и камень 30, смонтированный на кулачке 28.Устройство работает следующим образом.При вращении кулачка 28 от привода толкателю 8 посредством кулисы 29 сообшает- щ 0 ся возвратно-поступательное движение в канале 6. Одновременно с этим патрубок 11...

Номер патента: 952716

Опубликовано: 23.08.1982

Авторы: Пупынин, Уланов

МПК: B65H 81/06

Метки: длинномерным, материалом, обмотки, сердечника

...ку, свободно установленную на роторе, приэтом направляющая сердечника расположена вдоль образующей внутренней боковой поверхности ротора, а ось держателя питающей катушки перпендикулярна оси шпиндеНа чертеже изображено предлагаемоеустройство.Устройство имеет держатель 1 питающейкатушки 2, установленный внутри ротора 3, жестко связанного со шпинделем 4, который получает вращение от приводного вала 5 посредством плоскозубчатой передачи 6.Приводной вал 5 кинематически связан с приводом канатной машины (не показан). оДержатель 1 питающей катушки 2 имеет опорную рамку 7, жестко закрепленную на роторе 3. Направляющая 8 сердечника 9 расположена вдоль образующей внутренней боковой поверхности ротора 3.Устройство работает следующим...

Номер патента: 953617

Опубликовано: 23.08.1982

Автор: Пантелеев

МПК: B65H 5/16, G03G 15/04

Метки: аппарате, копировальном, листовых, оригиналов, транспортировки

...каждой цепью, установлена на соответствующем кронштейне,На фиг. 1 изображено устройство для транспортировки листовых. оригийалов в копировальном аппарате, продольный разрез; на фиг. 2 - то же, вид сверху.. Э ОЬЭУстройство содержит опорный стол 1с упором и пазами 2 для размещенияв них продольных направляющих 3, гибкий носитель 4, на котором расположены подвижные захваты 5, средство для 5выбора подвижных захватов, состоящиеиз кронштейнов 6 с рукоятками 7. Кронштейны расположены на оси 8 и снабжены соответствующей парой звездочек 9.Устройство работает следующим обра Оэом.Оригинал помещают между направляющими 3. Поворотом рукоятки 7, эксцентрично укрепленной на оси 8 посредствомкронштейна 6, обеспечивается ввод гибкого носителя 4...

Номер патента: 953974

Опубликовано: 23.08.1982

Авторы: Вернер, Хеннинг

МПК: B65H 3/04

Метки: выдачи, отправлений, последовательной, почтовых

...узла 45 состоит втом, что сравнение отрезков пути, пройденных названными кромками следующиходна зв другой единиц почтового отправления, осуществляется посредством логической связи выходных сигналов соответствующих фотоячеек обоих измерительныхучастков 35 и 36. Для этого предназначены семь элементов И 46, которые поотдельности обозначены как 47 и 48,инвертор 49, элемент ИЛИ 50,Фотоэлементы 37-40 и 43 выдают вкачестве выходного сигнала логическую"1", если они освещены, и логическийф 0", если они затемнены, Оба входаэлементов И 47 и 48 соединены последовательно с фотоячейками 37 и 39 до38 и 40, входь последнего элементаИ 48 через инвертор 49 соединены сфотоячейкой 38 и прямо - с фотоячейкой40, Выходы элементов И 46 соединенычерез...

Номер патента: 956398

Опубликовано: 07.09.1982

Авторы: Гуревич, Пономарев

МПК: B65H 3/08

Метки: вакуумное, листовых, машин, печатных, тормозное

...вакуума - вакуум-насосом любой известной конструкции (не показан). Кольцевой тормозной элемент 3 с каналами 4 для при 2 о сасывания листа состоит из двух соединенных между собой пластин 5 и 6 и взаимодействует своей внутренней поверхностью, имеющей антифрикционное покрытие 7, с открытой стороной вакуумной камеры 1. Каналы 4 имеют переменное сечение по своей длине; входные отверстия каналов, обращенные в сторону листа, имеют максимальное сечение, а выходные, обращенные в сторону вакуумной камеры, минимальное сечение, причем отношение956398 иг 1 площади максимального сечения к площади .минимального сечения устанавливается в пределах 6 - 60,Устройство работает следующим образом.При сходе очередного листа с тормозного элемента 3...
