B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.
Механизм для подачи фольги
Номер патента: 426945
Опубликовано: 05.05.1974
МПК: B65H 20/04
Метки: механизм, подачи, фольги
...за 20креплен вместе с пружиной на диске обгонноймуфты, а второй конец шарнирно связан свтулкой.На чертеже изображена схема механизмадля подачи фольги,25Механизм содержит талер 1, перемещающийся в направляющих 2, а талере установлен направляющий валик 8 с регулировочнымупором 4 и втулкой 6, соединенной посредством тяги 6 с пружиной 7 и диском обгонной муфты 8, находящимся на тянущем валике 9.Механизм работает следующим образом.При перемещении талера 1 по направляющим 2 втулка э скользит по направляющему валику 8 до соприкосновения с упором 4. При дальнейшем перемещении талера 1 тяга 6 поворачивает обгонную муфту 8, а вместе с ней и тянущий валик 9. Подача ленты осуществляется обычным способом за счет сил трения между тянущим валиком...
Устройство для зажима рулона бумаги
Номер патента: 426946
Опубликовано: 05.05.1974
Авторы: Изобретени, Маменас, Нудельман, Паулёнис
МПК: B65H 19/00
...устранения указанного недостатка в предлагаемом устройстве упругий элемент выполнен в виде двух колец из эластичного ма териала и расположенной между ними неупругой подвижной втулки для передачи осевого усилия от механизма воздействия, Это обеспечивает зажим гильзы в двух сечениях.На чертеже изображено устройство для зажима рулона бумаги.Устройство содержит ручку 1 для создания осевого усилия, упорный подшипник 2, втулку 3 для передачи осевого усилия, упругие кольца 4, б, цилиндр б, неупругую подвижную втулку 7, колодочный тормоз 8 и ось 9.Предлагаемое устройство работает следующим образом. При вращении ручки 1 осевоеподшипник 2 и втулку 3 сообщаи через него втулке 7; поскольскользит свободно, то усилиекольцу б. Под воздействием усиб...
Устройство для пакетирования изделий
Номер патента: 426947
Опубликовано: 05.05.1974
Авторы: Алешин, Крюков, Прокопьева, Технологическое, Федоренко, Центральное
МПК: B65H 29/00, B66C 1/32
Метки: пакетирования
...с укрепленными на погрузочной площадке 4 упорами 5, в также с упорами б и 7 короба 1. Вместе разгрузки изделий 8 установлена площадка 9, Площадки 4 и 9 выполнены так, чтобы они могли входить внутрь короба 1, ЗО Устройство работает следующим образом.Дискообразное изделие 8, скатываясь в вертикальном положении по наклонному конвейеру, попадает внутрь короба 1 через отверстие 2, которое несколько смещено относительно диаметральной плоскости конвейера, что обеспечивает тангенциальный вход изделия 8, которое, ударяясь о стенку обечайки короба, опрокидывается от боковой силы и под действием собственного веса самоукладывается на плошадку 4. Подхваты д при этом опираются на упоры 5. После накопления необходимого количества изделий в пакете...
Устройство для раскладки нити
Номер патента: 426948
Опубликовано: 05.05.1974
Авторы: Балюнов, Всесоюзный, Елисеев
МПК: B65H 54/30
...на валу 17. На последнем жестко посажены с одной стороны зубчатое колесо 18 и с другой стороны кулачки 19 ц 20, рабочие поверхности которых находятся в соприкосновении с цилиндрцческимц поверхностями роликов 21 и 22. Зубчатое колесо 18 входит в зацепление с зубчатым колесом 23, жестко сидящим на валу 24, на котором крепятся кулачки 25 и 26. Рабочие поверхности этих кулачков находятся в соприкосногеццц с цилиндрическими наружными поверхностями роликов 27 и 28. На плите 29 смонтированы двигатель 4, кожух 12 и каретка 30, на которой установлены кронштейны 31, 32 и подпружиненный кронштейн 33. На осях 34, 35 и 36 кронштейнов свободно посажены ролики 37, 38 и 39 с возможностью возвратно-поступательного перемещения по направляющец...
Станок для комплектации диапозитивов
Номер патента: 427305
Опубликовано: 05.05.1974
МПК: B65H 33/14, G03B 17/22
Метки: диапозитивов, комплектации, станок
...для комплектования ди Оапозигццы 11 укладыва 1 от в бункер 8 до упоров 14. Двигаясь справа налево, своим уступом,15 Выталкиватель 2 сдвигаеткрайнийдиапозитив 11 нз стопки в крайнее левое положение (лрц этом диапозитив по выходе с упо 45ров 14 укладывается ца язычок-поддержку13), стопка комплектуемых диапозитивов подсобственным весом перемещается вниз на размер ц. Вьггалкцватель 2 движется слева напрЯВО, прц этОм Вытолкнутый диапозитиВ 11 65Остается на месте, упираясь торцом в другойдиапозитив 11, занявший его место, а язычокцоддержка 3 скользит по нижней поверхно.сти диапозитива. Выталкиватель встает цапрежнее место, при этом вытолкнутый диапозцтцв 1, после того, как язычок-поддержка 3уйдет из-цод него, падает точно вниз на...
Способ перемотки гибких протяженных изделий
Номер патента: 427395
Опубликовано: 05.05.1974
МПК: B65H 51/20, H01B 13/008
Метки: гибких, перемотки, протяженных
...проводов, в процессе мно- О гократной обработки, путем последовательноПредложенный способ предназначен для перемотки гибких протяженных изделий, например кабельных, в процессе их многократной обработки, в частности эмалирования или облучения.Известные способы перемотки гибких протяженных изделий, основанные на последовательном огибании изделием участков двух барабанов с параллельными осями вращения, эквидистантном размещении витков изделия со смещением В направлении оси барабана и последующем перемещении изделия вдоль своей оси, не обеспечивают высокой плотности заполнения пространства между упомянутыми участками барабанов. По предлагаемому спосооу с целью повышения плотности заполнения пространства между упомянутыми участками...
Устройство для наматывания и разматывания кабельных изделий
Номер патента: 427436
Опубликовано: 05.05.1974
МПК: B65H 75/34, H02G 1/00
Метки: кабельных, наматывания, разматывания
...12 соединена с кулачком 13 тормозных колодок 14 тормозного барабана 16, жестко соединенного с цапфой 16 барабана 3. Поворотная скоба 9 и смонтированные на ней узлы силового блока привода сбалансированы.С противоположной приводу стороны барабана 3 расположен регулируемый эксцентриковый механизм 1, предназначенный для установки заданного шага укладки кабельного изделия за один полный оборот и для передачи посредством тяги 18 возвратно-поступательного движения механизму раскладки 19.427436 Предмет изобретения Составитель В. ПеревозовскийРедактор В, Фельдман Техред Л. Богданова Корректор И. Симкина Тираж 722 Подписноовета Министров СССРоткрытийаб., д. 4/5 Изд.845дарственного комитета по делам изобретений осква, Ж, Раушская аказ...
Устройство для загрузки и выгрузки многоярусного гидропресса
Номер патента: 427774
Опубликовано: 15.05.1974
Авторы: Броварский, Бущенко, Коландырец, Скрипник
МПК: B21J 13/14, B65H 5/00
Метки: выгрузки, гидропресса, загрузки, многоярусного
...с наклонной плоскости кулачка) падает и попадает хоботом в овальное отверстие поддона, При обратном движении толкателя б все его захваты вытягввают из гидропресса все лоддоны с листами пластика и затягивают на свои площадки этажерки, освобождая пресс з 0 для очередной загрузки.В озвр атно-аоступ ательное движение толкателя осуществляется двумя цепными передачами 12, расположенными вверху и внизу этажерки, вследствие чего толкатель работает как балка на двух опорах. Такой толка- тель по прочности может быть в четыре раза слабее консольного, применяемого в других пневмочпидроэтажерках. Концы толкателя прикреплены к втуло чино-:роликовой цепи при помощи гребенок 13, установленных между валиками цепи (на два-три валика, судя по очередности,...
Петлевой компенсатор для ленточного материала
Номер патента: 427866
Опубликовано: 15.05.1974
Авторы: Двор, Днепропетровский
МПК: B29D 30/16, B29D 30/30, B29D 30/38 ...
Метки: компенсатор, ленточного, петлевой
...в движение от звездочки 11, смонтированной посредством обгонной муфты на валу барабана 12 отборочного транспортера 13 и задает барабанам окружную скорость, равную половине скорости выдачи материала лз компенсатора.Цепная передача 14 приводится в движение от звездочки 15, соединяемой с валом ба,рабана б посредством муфты 1 б периодического включения, например, электромуфтой, через звездочку 17 и задает оаранам 1 оюружную скорость, отличную от скоростей приема н выдачи материалано обеспечивающую одинаковый запас материала в каждой петле.Для предотвращения слипания петель материала под барабанами 1 установлены разделительные перегородки 18. На одном из валов барабанов 1 смонтирован тормоз 19. В компенсаторе имеется устройство для...
Механизм раскладки нити на паковке
Номер патента: 427896
Опубликовано: 15.05.1974
Автор: Нзобретен
МПК: B65H 54/38
Метки: механизм, нити, паковке, раскладки
...заданной амплитудой и частотой, Эти движения определенным образом язменяют структуру намотки и способствуют более равномерному распределению нити по длине паковки, Это достигается тем, что в,пазу кулисы выполнены уступыпри этом кулиса установлена с,возможностью возвратночпоступательного движеи ия.На чертеже показан предлагаемый механизм раскладки,Механизм состоит из штанин 1, приводимой в движение от кулака раскладчика (не показан).Штанга имеет прилив 2, на котором шарнирно укреплен нитеводитель, вьвполненный в виде двуплечего рычага, одно плечо 8 которого едет нитепроводник 4, а другое плечо 5 несет палец 6, входящий в паз 7 кулисы 8. Паз выполнен с уступами 9 и 10 и т, д. Кулиса 8 кренится в механизме по-разному в зависимоКорректор В....
Нитенатяжитель к веретену многократной крутки
Номер патента: 427897
Опубликовано: 15.05.1974
МПК: B65H 59/38, D01H 7/86
Метки: веретену, крутки, многократной, нитенатяжитель
...изобретен жестпьных25 огократсой опоетена, и блением ержания снабжен нойрой,кроншотличравно(71) Заявитель Орловский филиал Всесоюз института текстильногоИзобретение относится к о получения крученых нитей из хими натуральных волокон.Известны нитенатяжителп к веретену многократной крутки, имеющие втулку с жесткойопорой, установленную на шпинделе веретена, и кронштейны с натяжным приспособлением.Эти нитенатяжители не могут автоматически поддерживать равномерное натяжение 10трех и более нитей в процессе работы илпэто натяжение не является строго постоянным.С целью поддержания равномерного натяжения нитей предлагаемый нитенатяжительснабжен каркасом, свободно установленнымна жесткой опоре втулки, на котором укреплены кронштейны, и...
Устройство для раскатки ткани из рулонов
Номер патента: 429005
Опубликовано: 25.05.1974
Авторы: Ивановское, Исаев
МПК: B65H 16/08
Метки: раскатки, рулонов, ткани
...боком, что может 15 приводить к выпадению рулона из устройства.Цель изобретения - повышение надежности работы.Для этого предлагаемое устройство снаб жено направляющими пластинами, установленными соосно коротким вертикальным направляющим, и приводом для них, содержащим шарнирно установленные толкатели и подпружиненные упоры. 25На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг, 2 - кинематическая схема привода направляющих пластин.Устройство содержит остов, состоящий из двух рам 1, на которых в подшипниках уста- З 0 2альяны 2 - 4, взаимодействующие с емым рулоном 5, причем вальян 3 связан с приводом (на чертеже через электромуфту 20, останавго как только рулон 5 с тканью на вальян 4.Во время раскатки ткани из...
Устройство для закрепления и натяжения концов грузовой ленты
Номер патента: 429007
Опубликовано: 25.05.1974
Авторы: Бакшинов, Загузин, Мелентьев, Попов
МПК: B65H 23/04
Метки: грузовой, закрепления, концов, ленты, натяжения
...и ч а ю щ е е с я тем, что, с целью обеспечения одновременного натяжения обоих концов ленты и упрощения регулировки натяжения, лентодержатели(22) Заявлено 25,08.70 (с присоединением за (32) ПриоритетОпубликовано 25.05,74. Б Дата опубликования оп Изобретенис относится к монтажным и строительным работам, в частности к конструкциям устройства для закрепления и натяжения концов грузовой ленты.Известны устройства для закрепления и натяжения концов грузовой ленты, включающие защимляющие грузовую ленту два клина, установленные в снабженных отверстиями для клиньев головках лентодержателей. Однако известные устройства обеспечивают лишь раздельное натяжение обоих концов ленты. Кроме того, при использовании известных устройств затруднено...
Автоматический регулятор регистра
Номер патента: 430023
Опубликовано: 30.05.1974
Авторы: Келлер, Лукошкин, Нечаев
МПК: B65H 7/14
Метки: автоматический, регистра, регулятор
...полотне, Сдвиг между ними соответствует рассогласо. ванию регистра.От датчика 13 в схему 14 селекции и цикличности поступает сдвоенный импульс, син. хронизированный с прохождением перед датчиком 1 контрольных меток. Сигнал со схемы 14 блокирует работу устройства 2 в течение всего цикла измерения кроме короткого интервала времени между двумя селекторными импульсами.Информация о скорости движения полотна поступает от датчика 17 в генератор 18 импульсов записи, которые непрерывно посгупают в устройство 2.В каждом цикле измерения на выходе уст. ройства 2 формируется серия импульсов, длительность которых пропорциональна рассогласованию регистра, а частота импульсов пропорциональна скорости движения полотна и 5 10 15 20 25 30 35 40 45 50 55...
Устройство для намотки нити
Номер патента: 430024
Опубликовано: 30.05.1974
Авторы: Вайнер, Гордиенко, Чичев
МПК: B65H 54/06
...10 приводится во вращение через ременную пере дачу 13 от электродвигателя 14. Ползун 12тягой 15 и рычагом 1 б связан с приклоном, На рычаге 16 закреплена щетка потенциометра 17, подключенного в цепь управления электродвигателем. При включении электро двигателя кулачок 9 через ременную передачу 13 приводится во вращение, при этом рычаг 8 совершает качательное движение, сообщая через зубчатый сектор возвратно-поступательное движение нитеводителю 4, который 25 раскладывает нить на бобине 18.При увеличении диаметра бобины 18 рычаг1 б передает движение через тягу 15 профильному ползуну 12, который, воздействуя на шток 11, смещает кулачок 9 на валу 10 в сто вону сектора 7, в результате чего уменьшаегСоставитель Н. Тимофееваедактор Л....
Механизм раскладки нитевидного материала
Номер патента: 430025
Опубликовано: 30.05.1974
Авторы: Горюнов, Хвальковский
МПК: B65H 54/74
Метки: механизм, нитевидного, раскладки
...результате наблюдаются повышенный износ взаимодействующих поверхностей и увеличение зазора между ними, что ухудшает качество намст,(и пгнагата в крайних положениях толкателя.Цель изобретения - повышение ка раскладки шпагата.Это достигается тем, что толе(атель псдпружинеп, а второй ролик установлен на толкатсле свободно и также подпружинен.На чертеже схематически показан предлагаемый механизм раскладки нитевидного материала.Механизм содержит нитеводитель 1, закрепленный на толкателе 2, получающем возвратно-поступательнос движение по направляющей 3 от эксцентрика 4 посредстьом роликов 5 и 6. корпуса 7 и 8 роликов усгановлены на направляющих 9 и 10. Корпус 8 ролика 6 закреплен на толкателе жестко, а корпус 7 ро лика 5 установлен свободно и...
Устройство для намотки
Номер патента: 430026
Опубликовано: 30.05.1974
Авторы: Гурьева, Заикин, Кузовлез, Логанов, Максимов, Печников, Плющекков, Солодухин, Стахеев
МПК: B65H 59/38, B65H 77/00
Метки: намотки
...с грузовг 5 и штоком 6. Золотник 7 связан с гидронасосом 8, на оси которого находится разматыватель 9.Устройство работает следующим образом.При вращении сердечника 1 лента 2 натягивается до заданного усилия с помощью груза 5 и создает вращательный момент на оси гидронасоса 8, который при вращении перекачивает жидкость (масло) по замкнутой гидросистеме через следящий золотник 7.Если золотник находится в крайнем правом положении, то он перекрывает полностью магистраль гидронасоса, Ось гидронасоса 8 в этом случае полностью заторможена.При дальнейшем вращении сердечника 1 5 натяжной ролик 4 с грузом и золотником перемещается влево, золотник постепенно открывает магистраль насоса и уменьшает тормозной момент на его оси.При достижении...
Устройство для приема непрерывно выпрядаемой нити
Номер патента: 430076
Опубликовано: 30.05.1974
Авторы: Балашов, Велюхов, Гусевский, Киселев, Царевский
МПК: B65H 54/00, C03B 37/12
Метки: выпрядаемой, непрерывно, нити, приема
...на поворотном держателе несколько бобин и приспособление для образования на краю бобины кольца бракованной утолщенной нити при ее перезаправке с наработанной бобины на пустую, выполненное в виде вспомогательного нитеводителя для захвата обракованной нити из основного нитеводителя и подачи нити на край бобины для образования кольца. где 1 - шаг раскладки, Уцентрами бобин, К - а,равная 2/л.На фиг. 1 схематически показано предлагаемое устройство; на фиг. 2 - то же, вид сбоку.Устройство содержит поворотный держатель1 с закрепленными бобинами 2 и приспособление для образования на краю бобины кольцанити при ее перезаправке с наработанной бобины на пустую, выполненное в виде двух дугообразных планок 3 и 4, соединенных планкой 5 и...
Устройство для поштучной выдачи листового материала из самонаклада12
Номер патента: 431083
Опубликовано: 05.06.1974
Авторы: Грушевский, Изобретени, Константиновска, Смирнов, Чаврин
МПК: B65H 3/06
Метки: выдачи, листового, поштучной, самонаклада12
...сбоку; на фиг. 4 - то же, со стороны цодачгг на правую щель прп противоположном по отношению к изображенному на фцг. 1 направлению коробленця подаваемого листа.Устройство содержит два (илц более) самоустанавлцвающихся щелевых отсекателя 1, расположенных у краев передней кромки стопы. Каждый щелсвой отсекатсль состоит из нижней площадки 2 и вертикальной стенки 3.Площадка 2 ц стенка 3 в рабочем положении жестко связаны между собоп. Образуемыц цмц просвет может регулироваться в зависимости от толщины подаваемых заготовок.Щелевой отсекатель 1 может перемещаться в вертикальном направлении, например, посредством качания шарнирно связанного с 30 ним рычага 4 вокруг осц 5, цли в каких-либо43083 лЫ г вертикальных направляющих, и может...
Устройство для центрирования движущегося ленточного материала
Номер патента: 431084
Опубликовано: 05.06.1974
Авторы: Бирюков, Гринюк, Ильин, Никулин, Сени
МПК: B29D 30/30, B29D 7/00, B65H 23/24 ...
Метки: движущегося, ленточного, центрирования
...материала, задатчик 5 ния, регулятор брегистрирующий 7 и исполнительный механизм 8, свяс регулятором б. Вход регулятора бс выходом датчика 4 и выходом заб.регистрирующего прибора 7 связан ом датчика 4. Перпендикулярно рабосрхности а камеры 1 расположены пеающие часть ее щитки 9 и 10, соедимежлу собой штангой 11, которая пеется, вдоль камеры 1 исполнительным мом 8.ойство работает слелуюшцм образом. поверхцдушки,4 пололположеприборзацныисоедине,датчикаВходс выходчей поврекрывнеццыеремещамеханизУстр Движущийся ленточный материал 12 заправляется между камерой 1 ц направляющими роликами 2 и 3. При изменении заданного положения материала 12 пропорционально изменяется выходной сигнал латчика 4. Текущее значение датчика 4 сравнивается с...
Способ укладки ленты по циклоиде в таз на чесальных и других подобных машинах
Номер патента: 431085
Опубликовано: 05.06.1974
Автор: Коп
МПК: B65H 54/80
Метки: других, ленты, машинах, подобных, таз, укладки, циклоиде, чесальных
...с подачей ее под углом к оси образования витка.Однако такой способ спосооствует увеличению неровноты ленты на коротких отрезках в связи с присущей ему неравномерностью виткообразования, обусловленной пульсацией относительной скорости виткообразователя и таза.С целью уменьшения неровноты укладываемой ленты в предлагаемом способе последнюю вводят в таз из точки, смещенной от оси образования витка.При таком способе ввода ленты в таз изменение скорости виткообразования практически не оказывает влияния на натяжение ленты при виткообразовании, так как с увеличением скорости к кривой витка из наклонного канала виткообразователя (верхней тарелки) подается дополнительная длина ленты, накапливающейся в канале в связи с уменьшением 5...
Способ смены тазов на ленточной машине
Номер патента: 431086
Опубликовано: 05.06.1974
МПК: B65H 54/80, D01G 23/00
Метки: ленточной, машине, смены, тазов
...частности к прядильному производству.Известен способ смены тазов на ленточной машине, по меньшей мере, с двумя выпусками путем подачи пустых тазов под лентоукладчики с одной площадки группирования н последующим выводом наполненных лентой тазов на другую площадку группирования.10Недостатком известного способа являютсязначительные затраты времени на один цикл смены тазов.С целью сокращения времени цикла смены тазов на ленточной машине по предлагаемому способу между тазами, находящимися под лентоукладчиками, помещают пустой таз, перед которым на наклонной поверхности вдоль продольной оси ленточной машины устанавливают пустые тазы и после наработки ленты в тазы, находящиеся под лентоукладчиками, их выводят поочередно на площадки...
Автомат для намотки заготовок из ленточных матери. лов
Номер патента: 432071
Опубликовано: 15.06.1974
Автор: Изобретени
МПК: B29B 11/02, B65H 54/64
Метки: автомат, заготовок, ленточных, лов, матери, намотки
...в ияз 33 ндмятывдющего стержня 32 нд позиццю 1. После прохождения началом полосы мдтсрцдля 12 необходимой длины для самозахвата через ияз 33 привод 31 поворачивает диск 30 на одно лс ление, прп этом стержень 32 с началом полосы в пазу 33 подастся нд позицшо 11 и свопм шкивом 37 входит в сцслсние с нспрсрывио вращающимся роликом 40.50Ввиду того, что скорость перемещения лситы в течение цикла намотки не постоянна, т. с. скорость паматызания больше скорости ПОЛасп 1, В МОМЕНТ ОТРС 31(и ЛВИКСНИЕ ЛЕНТЫ прекращается, а кассета 10 с полосой материала прн разматывании имеет инерцию, то каретка 5 с роликами 6 ндхолится в непрерывном ВсртикяльгОм псреъсщсппп. П)и подходс каретки 5 в верхнее оложсние отжимастся рычаг 3, освооожддя тор)03 2 Лля...
Способ изготовления подающей паковки для длинномерного материала
Номер патента: 432072
Опубликовано: 15.06.1974
Авторы: Ковалев, Мамонтов, Трубников
МПК: B65H 59/08
Метки: длинномерного, паковки, подающей
...материала.По предложенному способу лентообразный материал наматывают по спирали, а в его торцевой конец завальцовывают длинномерный материал, при этом лентообразный мате риал выбирают с переменной толщиной. Такое осуществление способа обеспечивает заданное натяжение длинномерного материала.По предлагаемому способу изготовления подающей паковки для длинномерного мате о риала трос 1 (см. чертеж) завальцовывают в лентообразный материал 2 посредством пластической деформации, Ленту наматывают на каркас 8 и закрепляют при помощи заклепок 4. 25 товлснная подающая пакогка для срного мдтсрпала обеспечивает при тип троса 1, завальцованного в лснту торым усилием Р развальцовывдппе зрыВ) ленты и сбсгднпе с п 1 кОВки. Р зависит от толщины...
Бобина для ленточного материала12
Номер патента: 432073
Опубликовано: 15.06.1974
Авторы: Бусыгин, Головинский, Татаринов, Эфроимсон
МПК: B65H 75/02
Метки: бобина, ленточного, материала12
...в сердечнике. Сердечник с посадочной частью может быть выполнен за олио целое с фланцами.На чертеже представлена схема описываемой бобины.Сердечник 1 со светозащитными дисками 2 и узкой щелью 8 для заправки пленки (на чертеже не показана) соединен ребрами 4 со стаканом 5, являющимся его внутренней частью.Внутренняя поверхность б стакана 5 - прямоугольный параллелепипед с квадратом на торцедне 9 стакаотверстие 107. На торце5 стакана 5 вный паз 11бины в рабо 8 является на 5 выпвписанн 8 и внут ыполнсны и пазы 12 чем полож дочным мс О Ц 11 Л И НЛР торцовыйей поверхстствснно фиксирова носа ЛНС 1 е в ренн оотв дл 51 нии. том. В 1 ЧССКОЕ вадрат юсти б 1 ИОНОЧ 1 ия бо 1 релз 1 зобрстсни 1. Бооина пример кино с рланцами яся тем, что,5 и...
Таз для текстильной машины
Номер патента: 432074
Опубликовано: 15.06.1974
Авторы: Блох, Худых, Центральный, Шамштейн
МПК: B65H 75/16
Метки: таз, текстильной
...предлагаемый тдз, общий вид; на фиг. 2 - механизм размыкапия ленточной машины, взаимодействующий с клещевым захватом.Таз состоит гз . рпуса 1, верхнего движного днища 2, рд.-пслс:кенного пд "ужине 3, которая чижи основан 1 см здкрс:1- лена нд подпружиненном ложном днище 4, опирающемся на верхнее основание:1;кпны 5, нижнее осноза 1 шсопнижнее днище 6.В центре днища ь с нижней стоо:ь. расположено средство для удсрждгия последнего в нижнем положении, состсяшсс пз фиксатора 7, име 1 ощего грисовпдную форму, и клещсвого захвата 8, укрепленного нд оси 9 и расположснногс на нижнем днище 6. Клещсвой захват выполнен в виде двуплечих рычагов.Нижние плечи рычагов клещевого захватаимеют выпуклые приливы для взаимодействия с механизмом 10 размыкдния...
Устройство для размотки длинномерногоизделия
Номер патента: 432075
Опубликовано: 15.06.1974
Автор: Арбузов
МПК: B65H 79/00, H01B 13/008
Метки: длинномерногоизделия, размотки
...28 и 29, питающие обмотку 30 якоря и обмотку 31 возбуждения электродвигателя Б. Реле 26 имеет контакты 32, 33, 34, а реле 27 - соответственно контакты 36 36 и 37После включения выключателя 23 и главного привода тяговые ролики разматываюг с бобины изделие, пропущенное через отверстие ограничителя 8, щель 11 датчика 7 и отверстие ограничителя 9, Прп отсутствии перекрутки на разматываемом участке изделия диск 12 датчика 7 находится в нейтральном положении, показанном на фнг. 5. При этом трубки 16 и 17 перекрыты плоскостью диска, струя воздуха не попадает через трубки 18 нлп 19 на чувствительные элементы пневмореле, промежуточные реле 26 н 27 обесточены и двигатель механизма открутки не работает,При появлении на разматывасмом участке...
Устройство для натяжения провода

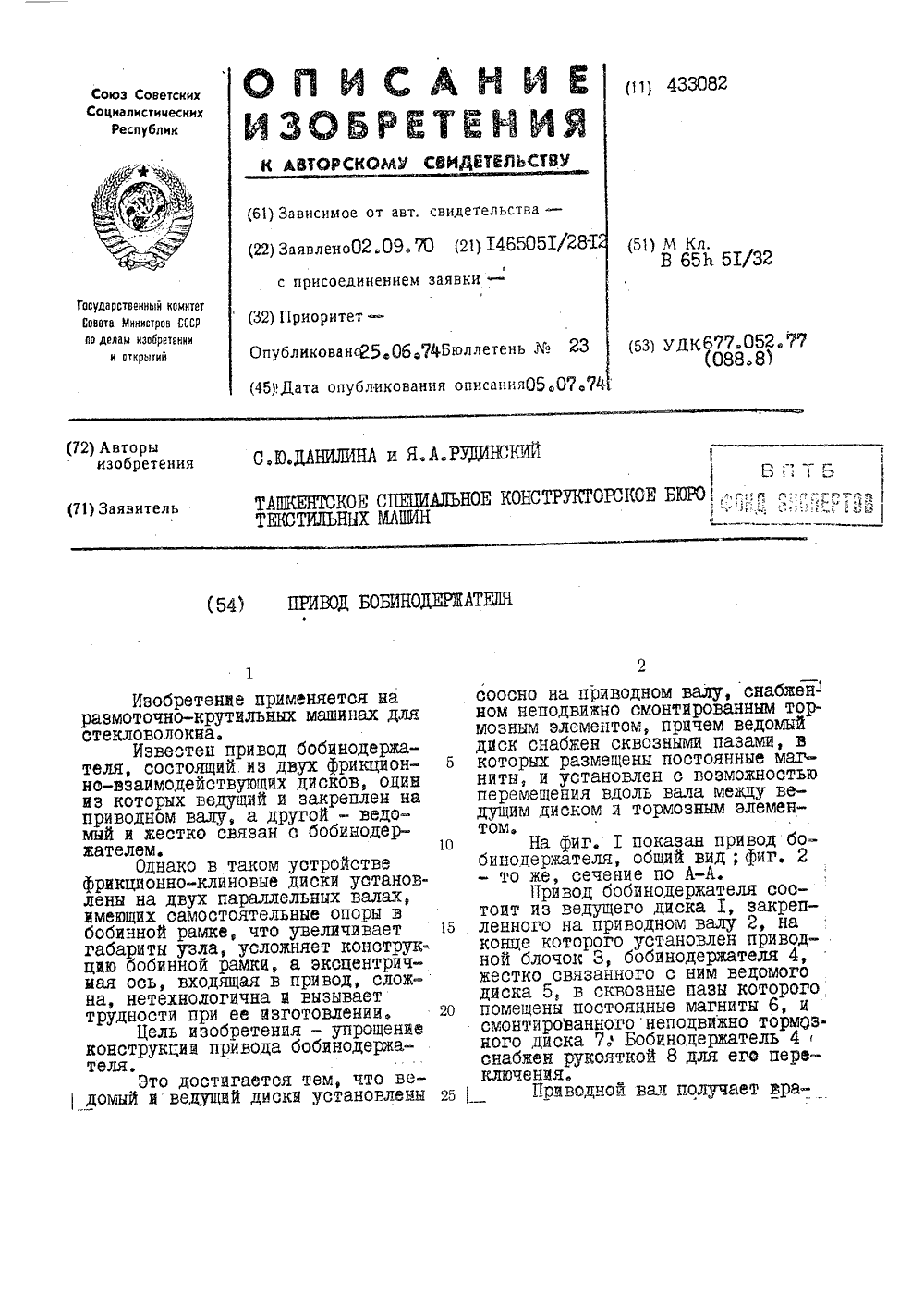

Привод боеинодержатеш
Номер патента: 433082
Опубликовано: 25.06.1974
Авторы: Данилина, Ташкентское
МПК: B65H 51/32
Метки: боеинодержатеш, привод
...магниты, и установлен с возможностьюперемещения вдоль вала между ведущим диском и тормозным элементом,о На фиг. 1 показан привод бобинодержателя, общий вид; фиг. 2- то же, сечейие по А-А.Прйвод бобинодержателя состоит из ведущего диска Е, закреп 5 ленного на приводном валу 2, наконце которого установлен приводной блочок 3, бобинодержателя 4,жестко связайного с ним ведомогодиска 5, в сквозные пазы которогоО помещенй постоянные магниты б, исмонтированного неподвижно тормОзного диска 7. Бобинодержатель 4снабжен рукояткой 8 для его переключенияе5 Приводной вал получает вра433082 3щение От приводного блочка. Ведущий диск, закрепленный на приводном валу, передает в ащение бобинодеюжателю через рикционный ведомый диск, которы прижат к веущему...
Устройство для закатки обрезиненного кордав прокладку
Номер патента: 434024
Опубликовано: 30.06.1974
Авторы: Барковска, Браиловский, Гордеев, Лабунский
МПК: B29D 30/38, B65H 20/00
Метки: закатки, кордав, обрезиненного, прокладку
...свободно вращающимися роликами 7, контактирующими с 5 прокладкой 3. Отклоняющие ролики 6 установлены на каретке 1. Приводной ролик 6 выполнен взаимодействующим с одним из отклоняющих роликов и смонтирован на раме подающего транспортера 5 при помощи ка чающегося рычага 8, снабженного пневмоцилиндром 9 для его поворота и прижатия приводного ролика 6 к отклоняющему ролику. Вращение ролика 6 осуществляется от барабана 10 подающего транспортера 5 по средством цепной передачи 11. Вращение закатывающей бобины 4 осуществляется от электродвигателя 12 через муфту 13 скольжения, редуктор 14 и цепные передачи 15 - 17, приводящие во вращение взаимодействую щий с валом бобины 4 фрикционный ролик 18, смонтированный на поворотном рычаге 19,...
