B65H — Способы и устройства для манипулирования тонкими гибкими изделиями или материалами, например листами, лентами, канатами, нитями, рулонными материалами и т.п.

Номер патента: 470459

Опубликовано: 15.05.1975

Автор: Бирбраер

МПК: B65H 29/68

Метки: листов, машине, печатной, привод, транспортирования, устройству

...колеса 5 и 6, жестко связанные, соответственно, с цилиндром 7 фрикционной листоведущей пары 7, 7 и с ведущим цнлиндром 8 тесемочного транспортера. Кроме того, на главном валу установлен кривошип 9, входящий в паз кулисы 10, жестко связанной с зубчатой рейкой 11, которая входит в зацепление с шестерней 12. Последняя установлена свободно на приводном валу О на котором, кроме нее, жестко установлена шестерня 4 и свободно - шестерня 3, Шестерни 3 и 12 связаны с валом обгонными муфтами; шестерня 3 - муфтой 13 и шестерня 12 - муфтой 14.Работа самонаклада с использованием листотранспортирующего устройства с пред470459 7 Тираж 83 Подписное аказ 1969/15 зд. М Гипография, пр. Сапунова,ложенным приводом осуществляется следующим образом.От стапеля...

Номер патента: 472090

Опубликовано: 30.05.1975

Авторы: Жукевич-Стоша, Ильичев, Лямин, Сапир

МПК: B65H 31/00

Метки: проката, укладчик, фасонного

...и го пакетирования пороката, а также осуВан 101 Вязки гото. 1.кла 25 из самохо щимися с с целью обеспечен ступа юще ЗО ществлегпИзвестны укладчики фасонного проката в пакеты.Предложенный укладчик, состоящий из самоходных тележек с подъемно-опускающимися столами, отличается тем, что он снабжен передвижным рольгангов 1, транспортирующим прокат на другие последовательно установленные укладчики, и в пем применены пневмоцилиндры для предварительного поджатия секций рольганга к подвижному столу укладчика. Такой укладчик более производителен, непрерывно пакетирует поступающий без пауз прокат и выполняет механизированную увязку готовых пакетов.На чертеже изображен предлагаемый укл адчик.Он состоит из двух перемещающихся в горизонтальной...

Номер патента: 472091

Опубликовано: 30.05.1975

Авторы: Иванов, Ильяшевич, Капаров, Самоделова

МПК: B65H 63/02

Метки: марли, рулончиков

...21 неподвижно, а корпуса 24 подшипников нижнего валка 22 имеют возможность перемещаться в вертикальной плоскости, для чего они имеют наклонные нижние плоскости (см, фиг. 3), взаимодействующие с клиньями 25, которые перемещаются в горизонтальном направлении при помощи винтов 26, связанных с червячной передачей 2 и маховичками 28.За прессующим устройством 5 находится приемный стол 6, включающий емкость 29, подвижное дно 30, направляющие 31 и пружину 32.Привод в машине всех движущихся деталей осуществляется от электродвигателя 33 через клиноременные передачи 34, 35 и 36 и системы шестерен (см. фиг. 2).Во время работы устанавливают воронку 3 в зависимости от типоразмера обрабатываемого рулончика против соответствующей ступени первой пары...

Номер патента: 472882

Опубликовано: 05.06.1975

Автор: Клаус

МПК: B65H 39/16

Метки: бумаги, машинах, механизмом, печатных, полотна, ротационных, рулона, скоростей, сматываемого

...23, 24. Б тсчшшс этого Времеп; на входе 38 эл- МСПГа ЕЕ 39 ПЫХОДИС 5. СИГНЫ; 0, ВО ВрЕМ 5 ПРОЦСССЫ БОЗБЭЫТа ДПНЫМЕ(ССКПС ВХОДЫ СЧСГ- чиОБ 22, 23, "Ч зыпсРты Э.ссстыМ Ис 1 32, 40, 29 и элсментамп 33, 11, 30, так как послед;ше реверспруют приходящие си; ыгн 1 эп БОЗ 11 эыте пода 0 исходяЦ 11 от моеСстыоилшюй опрок.:дывающсй сту:ени Зо импульс большси длнтсльносп, чем си;пыл 0, 11 Э ОКОП ЧсП 11 с ВОЗВЭЫТа ВСЕ СЧЕТЧЕКи НЫЧП- нао процесс счета снова,1,ык толью разма 1 ываеэ ый эулон 2 будег РЫЗМОсн ДО ЗаДЫНПОГО ДЕЫЭЕТРЫ:.1 ЕМПУЛ СЫ, Одывые 51 ыс дытчико 51 пъс)гьсов 1/, досгп- пу следовытсльпо, устып 01 лгиНОГО пы Выходе 12 счетч 1 кс 1 знычсниЯ, исхОД 5 ЩПЙ Отс(эды сигнал 1 через элемент И 13, а также минос 120 ильну 10 0:эокидывы 10 щу...

Номер патента: 472883

Опубликовано: 05.06.1975

Авторы: Скирев, Тихонков

МПК: B65H 45/00

Метки: деревянных, заготовок, клеем, нанесенным, пакет, пласти, укладчик

...осямц па общих продольных осях 8, шарнирно соединяющих пары нижних поворотных рычагов 9 с парами верхних подвижно-поворотных рычагов 10. Стойки станины ц ролики образуют транспортер для заготовок.Рычаги закреплены в стойках станины: нижние осями 11 шарнирно, а верхние осями 12 со свободой перемещения в вертикальных пазах 13 стоек станины.Вдоль продольной оси укладчика установлен подъемник 14. Укладчик имеет со стороны раздвижной части станины выносной поперечный транспортер 15. На стойках и подвижных частях станины установлены направляющие упоры 1 б.Устройство работаст следующим образом.Заготовка 17 по мере выхода из клеенамазывающего станка (на чертеже не указан) попадает на транспортер и продвигается по нему таким ооразом, что...

Номер патента: 473655

Опубликовано: 15.06.1975

Авторы: Пастернак, Симон, Стеценко

МПК: B65H 15/00

Метки: кантователь, отверстием, стопы, центральным, цилиндрических

...устройство для вертикальной задачи стопы, выполненное в виде поворотных колонок 23, закрепленных в стойке 24 на осях 25, Колонки 23 имеют несколько направляющих выступов 26 (по числу типоразмеров колес) и фиксируются в заданном положении при помощи штырей 27, В кронштейне 4 выполнено сквозное окно 28, через которое проходит толкатель 20 при горизонтальном положении приемного стержня 6, закрепленного в кронштейне при помощи оолта 29 и клина 30.Приемный стержень снабжен шипом 31, а выдающий - пазом 32, которые при горизонтальном полокении стержней образуют замок, исключающий заедание колес при перемещении стопы с приемного стержня на выдающий, Опорные площадки ЗЗ подрессорены при помощи набора тарельчатых пружин 34, гасящих...

Номер патента: 476211

Опубликовано: 05.07.1975

Автор: Аленькин

МПК: B65H 3/00

Метки: разъединения, спиральной, формы, цилиндрической

...тормозами 12 и 13, состоящими из плунжеров 14 и 15, пружин 16 и 17 и регулировочных гаек 18 и 19. На корпусе 1 закреплены упоры 20 и 21 для съема пружин с губок 4 и 5 и сброса их в бункер (не показан) при продольном перемещении толкателей 2 и 3.Устройство работает следующим образом, Пучок навитых пружин 22 поступает с лотка навивочного автомата и устанавливается в корпусе 1 в виде стопки, уложенной в магазин,После этого губки 4 и 5 занимают исходное положение (фиг. 3). При подаче воздуха в полости Б, В пневмоцилпндров 10, 11 их штоки 8, 9, перемещаясь на заданный ход, в начальный момент поворачивают рычаги 6, 7 и, вследствие приторможенности толкателей 2, 3 плунжерами 14, 15 губка 4 опустится, а губка 5 поднимется (фиг. 4),При...

Номер патента: 476212

Опубликовано: 05.07.1975

Автор: Буртовой

МПК: B65H 54/28

Метки: механизм, нити, раскладки

...для раскладки нити, вид сбоку; на фиг. 2 - то же, вид сверху.Механизм для раскладки нити 1 ца початке 2 выполнен в виде цилиндрического торцового кулачка, состоящего из рабочего элемента 3 в виде кольца и связанного с ним при помощи тира 4 о 11 орного эемента Ое положение х 1 ежду э,1 емен быть изменено. Для измен еш 1 я и его фиксации на ра ре;1 лена пластина 6, имею ая с опорным э:1 ех 1 ентом ежпых дотае 11 например Опорный элемент 5 и связанцьш с нцм ра О Оочий э;1 ех 1 с 11 т по;1 у 1210 т вращение через систему шестерен Ь. Внутри опорного эемснта 5ус 12 цовец нцтс.1 роводнцк 9 для цитц 1, цроходящ 1 ьй через це;1 тр опорного эемснта.Во время работы перематываемую нить 1 15 заправляют ь нцтепроводнцк 9 и на веретено 10.Г 1 ри...

Номер патента: 477089

Опубликовано: 15.07.1975

Автор: Сенин

МПК: B65H 31/32

Метки: листового, транспортирования

...через которую под углом направляется струя воздуха в нижнюю пласть листа, сходящего с транспортера и поддерживающая его во взвешенном состоянии. Однако такое устройство не может ни разбирать стопы шпона по одному листу, ни базировать лист.Цель изобретения - обеспечить транспортирование шпона отдельными листами в процессе разборки их из стопы с одновременным базированием относительно направления движения, Достигается это тем, что предлагаемое устройство выполнено в виде расположенной над стопой шпона рамы со сплошной поверхностью и установленными у одного из ее торцов соплами для создания воздушной струи, которая направлена в зазор, образованный поверхностью верхней пласти листа, лежащего в стопе, и поверхностью рамы. Причем направление...

Номер патента: 477090

Опубликовано: 15.07.1975

Авторы: Клочко, Лунев, Пирогов, Свирид

МПК: B65H 54/06

Метки: бобину, валиком, механизма, мотального, нескольких, нитей, приема, укатывающим

...прн бесфрикционном способе намотки.Известный способ приема нескольких нитей на бобину путем заправки неразделенного пучка нитей на бобину и дальнейшего его разделения на отдельные нити не позволяет произво.дить одновременную заправку нитей на бобину, вследствие чего большое количество волокна идет в отходы. Кроме того, заправка нитей осуществляется вручную, что при многониточ ной намотке затрудняет обслуживание машини приводит к большой неравномерности роста диаметра отдельных паковок,Для одновременной намотки нитей предлагается неразделенный пучок нитей вводить в 15 зону контакта бобины с укатывающим валиком, при этом осуществлять непрерывное удаление пучка нитей в отходы. Непрерывное удаление осуществляют с помощью...

Номер патента: 477091

Опубликовано: 15.07.1975

Авторы: Кезля, Немова, Носов, Черниенко

МПК: B65H 75/36

Метки: накапливания, нитевидного

...8,свободно установленного на валу 5, и охватв 1- вающего его полого цилиндра 9.Б дне камеры имеется кольцевая прорезь, вкоторой размещено средство для торможенияцилиндра 8, выполненное в виде ворсистыхщеток 10, закрепленных по обе стороны прорези. Под камерой закреплены нитепроводники 11 и 12. Цилиндр 9 имеет продольную щельа для заправки нити 14,Нить роликами 1, 2 и 3 подается в воронку15 4, затем направляется в укладчик 7, откудачерез щель а - в камеру, образованную цилиндрами 8 и 9, пропускают между щетками10 и заправляют в нитепроводники 11 и 12.В случае, если нить обладает достаточно20 большой жесткостью, она проходит черезукладчик 7 благодаря усилию, создаваемомувращающимися роликами 1, 2 и 3. Для свободного прохождения через...

Номер патента: 477092

Опубликовано: 15.07.1975

Авторы: Беликов, Кружков, Морскова, Пин, Соколов, Сорокин

МПК: B65H 79/00

Метки: длинномерного, намотки

...из-за возрастания его натяжения. Кроме того, расположение приводного барабана цад приводным роликом способствует возрастацию натяжения иаматываемого материала по мере увеличения веса рулона, что также приводит к обрыву материОписываемое устройство отличаетсячто приводной ролик размещен цад осыемцого барабана и имеет ца наружной п ности выступы. Зто расширяет техиологические возможности устройства,На чертеже показано описываемое устройство.5 Питающая пара в виде роликов 1 и 2 цепнойпередачей 3 связаиа с приводом 4. На стойке 5 свободцо установлен приемный барабан 6, к которому пружииой 7 прижат привочиой ролик 8, смоитироваииый иа поворотном рыча ге 9. Ролик 8 ценными передачами 10 и 11 связаи с приводом 4. Наружиая поверхиость ролика...

Номер патента: 478779

Опубликовано: 30.07.1975

Авторы: Кампо, Лейбович, Энтин

МПК: B65H 23/10

Метки: натяжения, регулятор, рулонных

...являются элементом, воспрпнп мающим поперечник накопления участкаконтролируемого материала 9.Регулирующий элемент содержит блок задания натяжения 10 (генератор), который включен вместе с датчиком натяжения на со- ЗО ответствующие входы цибрового инте. рирую. Дмитриева едак Изд.1684 аказ 2825 ираж 869 нпографиа, пр. Сапунова,щего блока 11 (например, реверсивный счетчик), выход которого подключен, например, к устройству цифро-а.налогового преобразователя 12, связанного через корректирующий операционный усилитель 13 и усилитель 14 с исполнительным механизмом 15,Регулятор работает следующим образом.Выход генератора 2 через источник механических колебаний 1 воздействует на участок измеряемого материала 9. Струя сжатого воздуха вытекает из...

Номер патента: 479279

Опубликовано: 30.07.1975

Автор: Хельмут

МПК: B65H 43/00

Метки: бумагорезальных, машинах, механизмом, подачи

...4, жестко укрепленной на прижиме 5 и вьшолненной В виде угольника, имеющего на одной своей стороне продольный паз, по которому может 5 перемещаться кулачок 3; прижимного элемента, служащего для удержания кулачка 3 в направляющей 4 и состоящего нз болта 6, ввернутого в кулачок, шайбы 7 и пружины 8. Для ограничения хода кулачка на станине имеют- О ся ограничители 9 и 10, причем нижний ограничитель 10 имеет регулировочное приспособление, состоящее из винта 11 и гайки 12.Устройство работает следующим образом.При опускании прижима 5 к стопе 13 кула чок 3 опускается вместе с прижимом и, воздействуя на конечный выключатель 1, размыкает его нормально замкнутые контакты.Однако размыкание контактов еще не вызывает подачу сигнала на механизм подачи...

Номер патента: 479707

Опубликовано: 05.08.1975

Авторы: Басанец, Гонтаренко, Жуковская, Коломиец, Левинский, Сидоров, Смирнов

МПК: B65H 54/06

Метки: намотки, текстильных, трубчатых, фильтров

...выполненное в виде жестко закрепленнойоси 41 с вращающимися уплотнительными валиками 42 и шарнирно закрепленной направляющей 43 с пазом 44. Между уплотнительными валиками расположен подпружиненныйстержень с расчесывающим элементом 45 ввиде неразрезанной крючковой ленты текстильной застежки по ТУ 17 - 574 - 70. Дляэтой цели может быть применен и другой типрасчесывающего элемента, например щетина,кардолента и др. Подпружиненный составной стержень состоит из двух пластин 46 и 47, связанных между собой пружиной 48, Нижняя пластина 47 несет на себе расчесывающий элемент 45, а верхняя проходит через паз 44 направляющей 43 и посредством стержней 49 жестко соединена с пальцем 50 шарнира 51. Пружина 48 надета на дополнительный стержень 52,...

Номер патента: 479708

Опубликовано: 05.08.1975

Авторы: Гурай, Клочко, Ротов, Суровец, Таранчук, Тупицын

МПК: B65H 54/28

Метки: механизм, нити, раскладки

...же Изобретение относится к производству химических волокон, а именно к механизмам раскладки нити, и может быть использовано, например, в намоточных механизмах прядильных машин для синтетических волокон. 5Известен механизм раскладки, содержащийнитеводные элементы, установленные с возможностью вращения относительно оси, параллельной линии раскладки. Нитеводные элементы закреплены на приводимой в дви жение бесконечной ленте или цепи.Недостатком этого механизма является наличие элементов, переходящих с вращательного движения в прямолинейное и наоборот.Переход одного вида движения на другой 15 создает в системе большие динамические нагрузки, что приводит к быстрому износу подшипниковых опор, ограничению интервалов рабочих скоростей,...

Номер патента: 480623

Опубликовано: 15.08.1975

Авторы: Ковалерчик, Краснер, Рабкин, Скляров

МПК: B65H 19/28

Метки: намотки, полотна, рулон

...заправки конца полотна, каждый из которых содержит копир, установленный на конусной державке, и шарнирно установленный двуплечий рычаг с роликом на конце, взаимодействующий с копи ром.Яа чертеже представлена кинематическая :хема предлагаемого устройства,Устройство содержит конусные державки 1, приводные валы 2, копиры 3, и шарнирно установленные на конусных державках двуплечие рычаги 4. На концах этих рычагов расположены ролики 5, взаимодействующие с копирами. На конусных депжавках расположены пружины 6, взаимодействующие с копирами. Устройство снабжено механизмом для возвратно-поступательного перемещения державок, состоящим из рычажной системы 7 и цилиндра 8.5 Устройство работает следующим образом.Под наматываемое в рулон полотно 9...

Номер патента: 480624

Опубликовано: 15.08.1975

Авторы: Зельдин, Полякова, Пономарев, Эльман

МПК: B65H 54/80

Метки: жгутов, контейнер, укладки

...на валу 10 редуктора 11, который посредством муфты соединен с валом элект родвигателя 12 постоянного тока. Платформа 8 поворотного круга 13 смонтирована на водиле планетарного механизма, Шестерня 14 закреплена на ступице водила 3 и входит в зацепление с шестерней 15, смонтирован ной на валу 16 редуктора 17 дополнительногопривода. Редуктор 17 муфтой соединен с валом электродвигателя 18 постоянного тока.Кулачки 4 и 5 шарнирно соединены с толкателями 19 и 20, представляющими собой зуб чатые рейки, входящие в зацепление с зубчатыми колесами 21 и 22, закрепленными на валах сельсинов 23 и 24. Сельсины через электрическую систему связаны с электродвигателями 12 и 18. Водило 3 установлено на 2 Э поворотном круге 25 в неподвижном корпусе...

Номер патента: 482378

Опубликовано: 30.08.1975

Автор: Фрадин

МПК: B65H 59/38

Метки: намотки, нити

...1)ипя Г/ пропорциональна диаметру паковки.Предлагаемое устройство может найти применение в любых перемоточных устройствах.31) в которых требуется поддержание с высокой Изобретение относится к системам регулирования, используемым в текстильной и легкой промышленности, и предназначено для намотки нити, например, па мотальных ъаши- Н Е 1 Х,ИЗВестпо устроиство дл 51 паъ 101 ки нити, сГ). дер:кащее бооинодсрзкатсль с оооиной, привод и Латчи)Г диаметра пяковкп с анялогогым электрическим выходом.Однако известное устройство нмсст низкое качество намотки нити, обусловленное отсутствием точной гиперболической зависимости между сигналами, поступающими на привод, и сигналом, пропорциональным диаметру паковки, что ведет к нестабильности линейной...

Номер патента: 288778

Опубликовано: 05.09.1975

Автор: Зарубин

МПК: B65H 54/36

Метки: бобине, механизм, нити, приспособления, раскладки, рассеивающий

...оси 3 пространственный эксцентрик 4, приводящийв движение нитераскладчик 5 и рассеивающий механизм, который выполнен в видеведущих шестерен 6 и 7 и ведомых шестерен 8 и 9. Шестерни 7 и 9 - косозубые,Шестерня 8 закреплена на оси 3, На сту-пице шестерни 8 свободно установленакосозубая шестерня 9, палец 10 которойвходит в винтовой паз ступицы. Поводок11 шестерни 9 свободно входит в отверстие эксцентрика.От блока шестерен 6 и 7 движениепередается шестерням 8 и 9 и далее посредством поводка 1 1 эксцентрику. При этомнитераскладчик получает возвратно-поступательное движение вместе с нитью, которая наматывается на бобину,Так как числа зубьев шестерен 6 и 7, 8и 9 неравны, то между ними возникает относительное угловое смещение. Косозубая шес288778...

Номер патента: 483324

Опубликовано: 05.09.1975

Автор: Глебас

МПК: B65H 3/22

Метки: выдачи, плоских, поштучной, стопы

...относится к ме отделения от стопы плоских изд римергазет, журналов, тетрадей, бр ожетбыть использовано в торговы тах идругих устройствах, требую ленияуказанных изделий.Известно устройство для поштучного отделения от стопы плоских бумажных изделий,содержащее бункер, качающийся рычаг с укрепленным игловым механизмом выдачи.Однако такое устройство ненадежно припоштучном отделении тонких бумажных изделий, так как иглы прокалывают соседниеслои изделий и отделяется несколько изделийвместе,С целью повышения надежности устройствав работе игольный механизм выдачи выполнен в виде каретки, имеющей на нижнем основании опорную пластину и установленнойна оси с возможностью поворота, причем осьповорота каретки расположена над заднимкраем...

Номер патента: 483325

Опубликовано: 05.09.1975

Авторы: Аккуратов, Насекин, Тихомиров

МПК: B65H 35/04

Метки: диагонально, заготовок, корда, отбора, резательной

...сброса заготовки на приемный транспортер, отл и ч а ю щ е е с я тем, что, с целью возможности применения его на машинах с широким диапазоном угла реза и упрощения конструк Б ции, приемный стол установлен на балке режущей диагонали с возможностью вертикального перемещения посредством пневмоцилиндров, а механизм переноса выполнен в виде поворотного в горизонтальной плоскости сто ла, ось вращения которого укреплена на рамеприемного транспортера; рабочие плоскости приемного и поворотного столов выполнены в виде гребенок, при этом рама приемного транспортера установлена на направляющей зБ с возможностью перемещения в направлениик режущей диагонали и обратно, а механизм сброса заготовки смонтирован на ней.2. Устройство по п. 1,...

Номер патента: 483326

Опубликовано: 05.09.1975

Авторы: Брагинский, Леонтьев, Мещанов, Финкель, Шкундин

МПК: B65H 51/20, H01B 13/008

Метки: длинномерных, перемотки, процессе

...перемещается рамка 7, Перемещениерамки 7 осуществляется от дополнительногокулачка 15, аналогичного кулачку 6 для перемещения планок, причем ход ролика кулачка25 15 превышает ход ролика кулачка 6 не менее,чем на величину горизонтальной проекции наклонного участка криволинейных вырезов 8 и9, Головка 16 планки имеет полость 17 дляциркуляции хладагента, осуществляемой сзО помощью гибких шлангов 18, соединяющихполости планок 4 с подводными и отводными каналами 19 вала 1.Заправку барабана осуществляют намоткой изделия 20 па устройство так, что витки 21 располагаются по спирали и огибают наружные поверхности планок 4.При вращении устройства за каждый оборот изделие подается на величину, несколько превышающую периметр фигуры, образованной...

Номер патента: 483327

Опубликовано: 05.09.1975

Авторы: Некрасов, Регельман

МПК: B65H 54/30

Метки: нити, раскладки

...сдви гается относительно ползушки, переходя с одной ветви цепи на другую, а покачивается относительно оси.На фиг. 1 схематично изображено описываемое устройство, вид сверху; на фиг, 2 - 10 разрез по А - А на фиг. 1; на фиг. 3 - сечениепо Б - Б фиг. 1; на фиг. 4 - звездочка с нитеводителем.Устройство содержит двухрядную цепь 1,один ряд которой охватывает приводную 2 ,5 и натяжную 3 звездочки, а также направляющую 4, расположенную между звездочками.Со второй ветвью цепи контактирует подвижная звездочка 5. Для обеспечения контакта звездочка 5 имеет выступ 6, который пооче 2 о редно в зависимости от направления движения входит в пазы 7 и 8 направляющей, разделенные выступом 9, который примерно на длину выступа 6 не доходит до цепи...

Номер патента: 483328

Опубликовано: 05.09.1975

Авторы: Выскуб, Кезля, Пирогов, Тольский

МПК: B65H 54/54

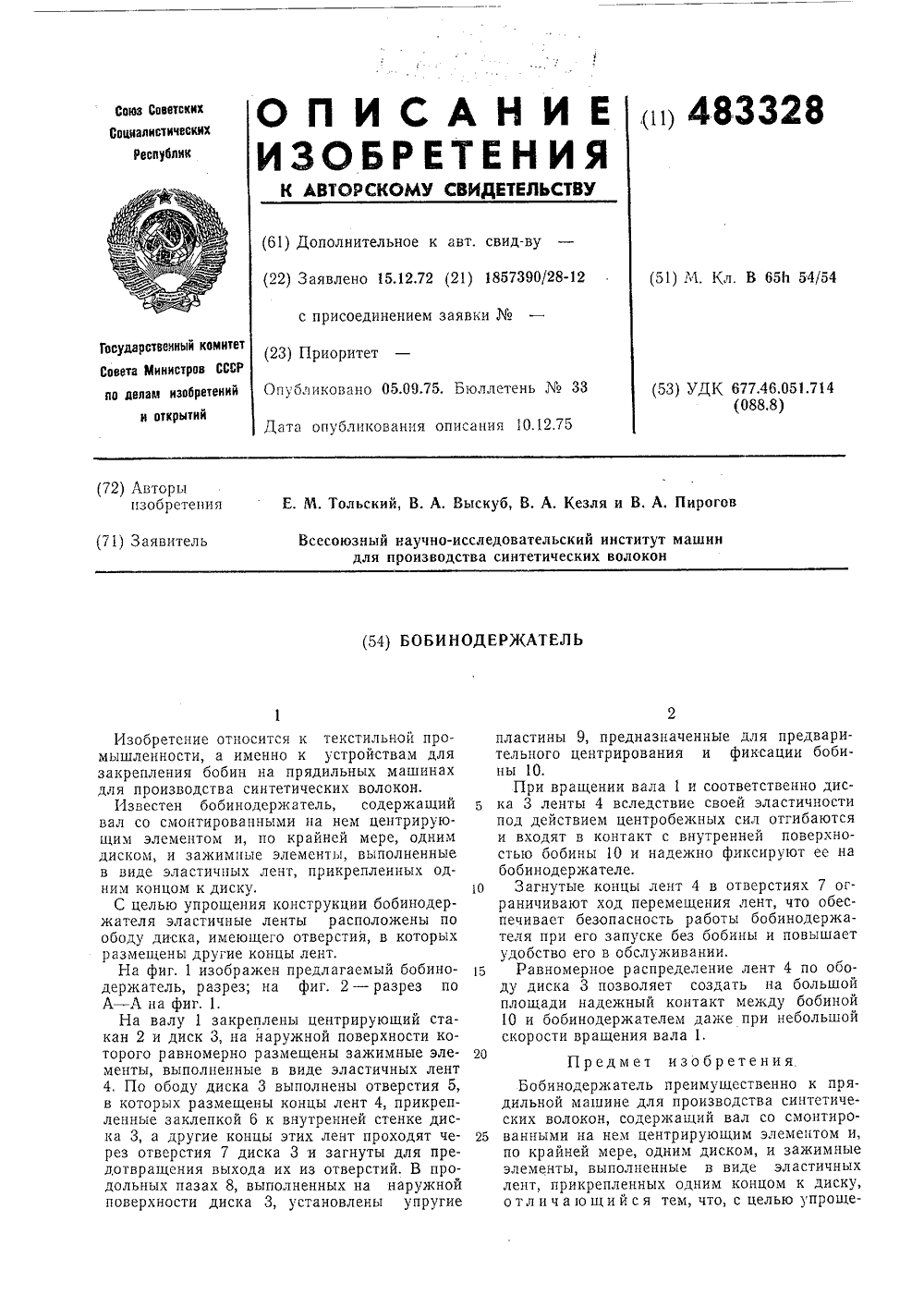

Метки: бобинодержатель

...на фиг. 1.На валу 1 закреплены центрирующий стакан 2 и диск 3, на наружной поверхности которого равномерно размещены зажимные элементы, выполненные в виде эластичных лент 4. По ободу диска 3 выполнены отверстия 5, в которых размещены концы лент 4, прикрепленные заклепкой б к внутренней стенке диска 3, а другие концы этих лент проходят через отверстия 7 диска 3 и загнуты для предотвращения выхода их из отверстий, В продольных пазах 8, выполненных на наружной поверхности диска 3, установлены упругие 9, предназначенные для предвари ент и ования и иксации боби пластинытельного ц р р фны 10.При вращении вала 1 и соответственно диска 3 ленты 4 вследствие своей эластичности под действием центробежных сил отгибаются и входят в контакт с...

Номер патента: 483329

Опубликовано: 05.09.1975

Авторы: Ерохин, Зельдин, Пономарев

МПК: B65H 54/78

Метки: волокна, контейнер, укладки

...волокна без нарушения взаимного расположения зубьев шестерен.Зазор между шестернями регулируется при помощи тяги, регулируемой по длине и шарнирно соединенной с одним из рычагов.На чертеже схематично изображено описываемое устройство, общий вид.Устройство состоит из двух шестерен 1 и 2, раскладчика 3 с нитеводителем 4 и контейнера 5 для заполнения волокном 6. Шестерни установлены на рычагах 7 и 8, оси поворота 9 и 10 которы" смонтированы на головном приводе (не показан). На осях поворота жестко закреплены находящиеся в постоянном зацеплении зубчатые сектора 11 и 12. Рычаги 7 и 8 связаны между собой тягой, состоящей из гайки 13,шарнирно соединенной с рычагом 7, и винта 14 с ограничителем5, проходящего через шарнир 16 рычага 8. На винте...

Номер патента: 484093

Опубликовано: 15.09.1975

Автор: Скорына

МПК: B29C 65/72, B29D 30/38, B65H 29/66 ...

Метки: обрезиненного, полотна, стыковки

...- обеспечение постоянной ширины стыка полотен ца стыковочном транспортере независимо от их положения ца транспортере дцагоцально-резательцой машины. чецная цель достигается тем, что о снабжено датчиком положения тна на стыковочном транспортере, иным с возможностью перемещения гковочного транспортера посредством и датчиком положения кромки по- транспортере диагонально-резательны, солокированцым с датчиком по(51) М. Кл. В 291 т 9/04В 29 В 17/28 В 651 т 29/66484093 3 0 В, БатуровМиронова Составитеп Техред Т ректор А. Степанова едактор Е. Хорин ПодписноеССР ЛЪ 18031 п,сппо 1 т 1 коъ 1 итетаат 1 11 зо 5 ретсиииСапунова,п 1 о 1 рафаи Конечные выключатели датчиков 5 и 12 сблокированы попарно.Работа устройства осуществляется следующим...

Номер патента: 484152

Опубликовано: 15.09.1975

Авторы: Кузнецов, Смагоринский, Фрадин

МПК: B65H 54/36

Метки: намотки, нити, рассеивания

...2 (фиг. 2) влечет за собой изменение тока 1 , Релаксационные колебания накладываются на постоянную составляющую тока управления 1 , определяемую напряжением У, источника постоянного тока (на фиг. 1 не показан) и параметрами цепи управления. При этом частота 4841524инвертора 7, а, следовательно, и скоростьвращения в двигателей 6 колеблются вокругопределенного среднего значения (фиг. 3),Этим достигается рассеивание намотки.5Предмет изобретенияУстройство для рассеивания намотки нити, содержащее частотно-регулируемый электр ропривод нитераскладочных механизмов,электрически связанный со схемой управления, имеющей задающий генератор и магнитный усилитель, обмотка управления кото.рого соединена с генератором низкочастотных колебаний,...

Номер патента: 485939

Опубликовано: 30.09.1975

Авторы: Борисов, Борохович, Иванов, Наумов

МПК: B65H 23/04

Метки: уравнительное

...направляющем пазу кронштейна 6 подвески.С валиком 5 посредством тяг 7 и 8 соединены перемещающиеся в горизонтальных пазах кронштейна 6 опорные валики 9 и 10, которо рые тягами 11 и 12 связаны с валиком 13,установленном во втулке присоединительного элемента 14 для присоединения балансирного рычага 3.Работа устройства осуществляется следую щим образом.Тяговое усилие от кронштейна 6 распределяется через опорные валики 9 и 10, тяги 7, 8, 11 и 12, присоединительный элемент 14 и балансирные рычаги 1 и 3 на гибкие тяговые зо органы пирамидальной подвески, прикрепляемые к балансирным рычагам с помощью серег 2 и 4. Выравнивание натяжений между парами тяговых органов осуществляется за счет поворота равноплечих балансирных рычагов 1 и 3.В случае...

Номер патента: 485940

Опубликовано: 30.09.1975

Автор: Варанаускас

МПК: B65H 75/16

Метки: волокнистого, накопитель

...упругих сил в его петлях, внутренняя поверхность стенки емкости с выходным патрубком выполнена криволинейной, при этом форма ее соответствует форме свободной петли материала.На чертеже схематически изображен накопитель для волокнистого материала,Накопитель представляет собой емкость 1, в одной из стенок 2 которой сделан выходной патрубок 3 для выхода из емкости волокнистой ленты 4. При этом внутренняя поверхность стенки 2 выполнена криволинейной, а ее форма соответствует форме свободной петли материала.Упругие силы в волокнистой ленте, образующиеся в момент выхода ленты из емкости,5 гасятся благодаря криволцнейности стенки,За счет формы этой стенки, соответствующейформе свободной петли материала, лента прилегает к стенке по всей...
