Номер патента: 149580

Опубликовано: 01.01.1962

Автор: Лавров

МПК: B65H 23/00, G05B 11/10

Метки: времени, движения, интервалов, листопрокатного, обратно, отработки, полосы, проката, пропорциональных, системе, скорости, стана, толщины

...приведена на чертеже.Напряжение от тахогенератора 1 после замыкания контакта 2 и размыкания контакта 3 прикладывается к конденсатору 4 через сопротивление 5. Параметры сопротивления и конденсатора выбраны так, что изменение напряжения на обкладках конденсатора от нуля до напряженияравного приложенному в точках б - 7 устройства, происходит по линейному закону. С другой стороны время нарастания тока в об мотке 8 магнитного усилителя, которая включена через диод 9 параллельно конденсатору 4, от нуля до тока срабатывания во много раз меньше времени заряда конденсатора 4. При указанных условиях время срабатывания магнитного усилителя обратно-пропорционально скорости движения полосы на листопрокатном стане.Описанное устройство проще известных...

Номер патента: 149709

Опубликовано: 01.01.1962

Авторы: Кузьмин, Пономарев

МПК: B65B 13/18, B65H 19/20

Метки: затяжки, ленты, резки, упаковочной

...вала 5 механизма затяжки 2. При повороте вала 5 при помощи рукоятки б, соединенной с подпружиненной собачкой 7, взаимодействующей с храповиком 8 вала 5, последний поворачивается, производя затяжку ленты, причем носок 9 корпуса 1 упирается во время затяжки в замок ленты. Одностороннее вращение храповика 8 обеспечивается наличием подпружиненной собачки 10. Поворот сегментального ножа 11 механизма 3 производится посредством рукоятки 12, с которой нож 11 жестко связан. В результате взаимодействия ножа 11 с неподвижным ножом 13 лента отрезается, Кольцевой буртик 14 вращающегося ножа 11 входит в один из поперечных пазов 15, выполненных на гранях 1 б ножа 13. После затупления одной из режущих кромок 17 ножа 13 он извлекается из корпуса...

Номер патента: 149749

Опубликовано: 01.01.1962

Авторы: Изотов, Мозжевитинов

МПК: B21D 43/18, B21D 43/20, B65H 29/24 ...

Метки: стапелирования, удаления

...дет Известны аьтоматические механические устройства для удаления и стапелирования деталей при вырубке на прессах,Положительной особенностью предлагаемого устройства является обеспечение возможности удаления тонких деталей, например, из пергамента, Это достигается выполнением устройства в виде вертикальной кассеты, из которой снизу отсасывается воздух. Для перемещения деталей с рабочей позиции пресса в кассету перед последней установлен вращающийся барабан, под который детали направляются струей сжатого воздуха.На чертеже изображена принципиальная схема устройства.Тонкие детали 1, например, из пергамента вырубаются на прессе 2 и с его рабочей позиции перемещаются в устройство для удаления и стапелирования. Это устройство выполнено в...

Номер патента: 149757

Опубликовано: 01.01.1962

Авторы: Балдин, Свердлов

МПК: B65H 39/00

Метки: бумаги, комплектования, листов, например, плотной

...движение через двуплечий рычаг 10 от кривошипно-шатунного механизма 11,на главном валу 1,Открытки выводятся из магазина при,помощи толкателя 8 и зажатые между роликами 12 и 13 поступают на транспортер, движущийся от главного вала 1 через ведущую звездочку 14.На цепи транспортера установлены на разной высоте пов Установка, поводков на разной высоте дает возможнос 1 ь отдеМ 149757добранные комплекты открыток со смещением одного комплекта относительно другого.При помощи направляющих 1 б, установленных с небольшим уклоном, открытки транспортируются в вертикальном положении на поводках 15 к приемному устройству, стол 17 которого имеет прорезь для качающегося рычага 18, .приводимого в движение от кулачка 19 через кулису 20,Комплект...

Номер патента: 150418

Опубликовано: 01.01.1962

Авторы: Егоров, Егоршин

МПК: B65G 47/00, B65G 69/00, B65H 31/34 ...

Метки: бревен, торцеватель

...которых собрана из двух брусьев, скрепленных между собой болтами, Подушки связаны двумя тягами 2, длина которых выбирается в зависимости от длины бревен, На крайних брусьях подушек закрепляютсяшарниры 3, посредством которых к основанию крепятся щиты 4, имеющие форму трапеции. Щиты собраны из брусьев, соединенных посредством металлических накладок 5 и болтов. Внутренняя поверхность щитов обшита стальным листом б, а на наружной нерабочей стороне установлены ребра 7 жесткости. На каждом щите в верхней части укрепленыпо два крюка 8, предназначенных для зацепки троса 9.Торцеватель устанавливается в кармане параллельно сортировочно.му транспортеру и щиты его разводятся в стороны до упора в ограничительные столбики 10. Бревна свободно...

Номер патента: 150478

Опубликовано: 01.01.1962

Авторы: Рощенко, Сахаров

МПК: B65H 26/00, D06C 27/00

Метки: машин, останова, отделочного, производства, текстильного

...с контактом, лектродвигателя оматическот а фиг, 2 - т 1 регулятор, с выполнен в ви ой пружины 5 с анпо- ппитная колодка 3 установлена на шпинделе 7, а по валика 2. Дополнительная пружина 5 прижимает к7 через шайбу б, лишенную возможности поворо инделя 7. Усилие пружины 1 регулируется реплен на колодке 3, а контакт 9 - на панели 10, тейне. Упор 11 служит для ограничения повор следний олодку 3 та относивинтом, укреплента кол делю шп4 укронш При работе машщаяся через нее ильного производства двиращает его по стрелке Б ны отделочного тек ань, огибая валик 2,М 150478 Шайба б прижимается пружиной 5 к колодке 3 и стремится к движению, совместному с валиком 2. В результате трения колодки 3 о боргик шпинделя 7 колодка 3 поворачивается...

Номер патента: 150479

Опубликовано: 01.01.1962

Авторы: Котляр, Степанов

МПК: B65H 61/00

Метки: длины, ткани

...диаметр и вращающиеся в одном направлении и с одинаковой скоростью по сравнени 1 О с мерильными цилиндрами 1 и 2,Линия центров мерильных цилиндров 1 и 2 располагается горизонтально или наклонно. В последнем случае угол наклона находится в соответствии с усилием, обеспечиваощим прижим скало 5 к мерильным цилиндрам 1 и 2; это усилие передается грузом, действуОщим а скало 5 через блоки или ролик.Вес скало 5 подбирается с учетом возможности обеспечения адежного прижима ткани к поверхности указанных цилиндров в начале наматывания. В дальнейшем этот вес увеличивается весом самой тка ни, что усиливает сцепление между мерильными цилиндрами 1 и 2 гканью и устраняет возможность се прсскальзывания. Конец ткани заправляется так, что меакду рулоном...

Номер патента: 150580

Опубликовано: 01.01.1962

Авторы: Бартошевич, Чепурный

МПК: B65H 9/16, C12H 1/22

Метки: полуавтомат, расстановки, цилиндриков

...качания, состоящего из звеньев б и б, связана с электродвигателем 7.Крючки 8 захватывают цилиндрики 1 и переводят их в трубопроводы 8, откуда они в вертикальном положении поступают при помощи отсчитывающего механизма на чашку Петри 9, установленную на столе полуавтомата.Отсчитывающий механизм содержит барабан 10, на коором укреплены пружины 11 и стержни 12, перекрывающие трубопровод 8. Барабан приводится в движение (повороты) при помощи системы рычагов И, 14, 15, 1 б, кинематически связанной со стержнем 7. на котором укреплен150580стол. На стержне 17 имеется рейка, входящая в защепление с ручкой 18, При повороте ручки 18 вниз стержень 17 со столом поднимается и одновременно происходит поворот барабана 10, Уровень подъема стола...

Номер патента: 150776

Опубликовано: 01.01.1962

Автор: Крылов

МПК: B65H 54/58

Метки: мотовило

...тормозной втулки 23 мотовила, дающей импульс для его оста- нова, В тормозной втулке 23 монтирован зуб 24. Имеются шарнирный учной пускатель с тормозным сектором 25, действующим на электро- контакт 2 б, пружина 27 и спиральная пружина 28; а также фиксаВ качестве привода применен монтированный на оси 2 ступенчатый блок шестерен 30, 31, 32, 33, 34, 35, 3 б, 37, 38 и 39, который связан со ступенчатой втулкой 7 посредством штоков 40, 41 и 42,1 аждая ступень блока позволяет получить необходимые обороты отмеривающей кроны,Принцип применения мотовила для отмеривания ленты, ровницы и пряжи заключается в следующем, Электродвигатель 4 посредством шестерен 30, 31, 32, 33, 34, 35, 3 б, 37, 38 и 39 приводит в движение ступенчатую втулку 7 кроны...

Номер патента: 150966

Опубликовано: 01.01.1962

Автор: Кярмик

МПК: B65H 54/10, D04G 1/00

Метки: иглицы, намотки, нити, сетевязальные

...оси с меньшей в два раза скоростью, чем скорость нитеводителя;язычок иглицы периодически отклоняют горизонтальным подпружиненным толкателем.На фиг, 1 изображена схема устройства; на фиг, 2 - схема взаимодействия толкателя с язычком иглицы; на фиг. 3 - иглица.При повороте вала 1 через конические шестерни 2 и 3 позрачивается съемная обойма 4 для иглицы 5, а через звездочки б и 7 труокад с укрепленным на ней нитеводителем 9. На главном валу 1 жесткоукреплен эксцентрик 10, отклоняющий вправо нижний конец двуплечегорычага 11, в то время как верхний его конец отклоняет толкателем 13язычок 12 иглицы 5. Толкатель возвращается в исходное положение при .помощи пружины 14. При отклонении язычка 12 иглицы 5 нитеводитель9 наматывает нить 15 под...

Номер патента: 151002

Опубликовано: 01.01.1962

Авторы: Кочнев, Парамзин, Рохлин

МПК: B65H 54/02, B65H 77/00, B66D 1/30 ...

Метки: барабан, кабельный

...2, укрепленной в стойках основания 3. Внутри барабана смонтирован двухступенчатый зубчатый редуктор. Первая ступень редуктора состоит из зубчатой пары наружного зацепления 4 и 5. Вторая ступень редуктора представляет собой зубчатую пару внутреннего зацепления б и 7. Шестерня 7 соединена со свободным концом пружины 8, другой конец которой связан с фланцем 9, неподвижно укрепленным на оси 2. Передаточное отношение редуктора и размера пружины подобрано таким образом, чтобы при нескольких оборотах барабана (что соответствует установленному пути перемещения кабеля) шестерня 7 повернулась и закрутила пружину 8 только на некоторый небольшой угол. При разматывании натянутогоЪо 51002кабеля с барабана последний вращается и происходит...

Номер патента: 151255

Опубликовано: 01.01.1962

Авторы: Люфанов, Перепелкин

МПК: B65H 73/00

Метки: остатков, пряжи, снятия, уточных, шпуль

...Из 2 26Министров СССза 1962 г. Зая Комитет по деламликова Известны способы запрессовки пистонов в слюду миниатюрных ламп на ручных приспособлениях,Отличительная особенность описываемого способа состоит в том, что на рабочих позициях последовательно производят запрессовку заготовки в слюду, развальцовку ее нижнего конца и механический разрыв верхнего конца посредством нагревания заготовки пропускаемым по ней электрическим током.Такой способ запрессовки пистонов в слюдупосредством использования трубчатой заготовкительность труда.На фиг. 1 изображена подача трубчатой заготовки; на фиг. 2 - зажим заготовки патроном; на фиг. 3 - осадка буртиков на трубчатой заготовке; на фиг. 4 - электроразрыв заготовки.Слюда 1 устанавливается в...

Номер патента: 151594

Опубликовано: 01.01.1962

МПК: B65H 49/22, D01H 1/18

Метки: 151594

...укрепленным на стержне.На чертеже изображена схематично предлагаемая подвеска, Она включает в себя вертикальный стержень 1, смонтированный на раме машины (на чертеже не показано), и цапфу 2 с прорезями 3 для выступов пружины 4, запира.ощих катушку.Вертикальный стержень на одном конце имеет кольцевое утолщение 5 и закоеплен на рамке неподвижно. Цапфа изготовлена из пластического материала, например из полиамидных смол, и подвешена на кольцевое утолщение стержня. На верхней части цапфы укреплен колпак б,Катушку надевают на цапфу, на которой она удерживается при помощи пружинистых выступов последней в подвешенном состоянии. При разматывании ровницы с катушки цапфа 2 вращается на стержне 1. Колпак б предохраняет верхнюю часть цапфы от...

Номер патента: 151645

Опубликовано: 01.01.1962

Авторы: Паршин, Шиманский

МПК: B65H 73/00

Метки: остатков, пряжи, снятия, уточных, шпуль

...носиками и заостренными внутренними частями, помещены по 8 - 10 шт. в обойму 10, которая монтируется на вращающемся рычаге 11, связанном с осью 12, и снабжены пружиной 13 и упором 14. Отсасывающий патрубок 4 соединен с вентилятором и осадочной камерой (а чертеже не показаны). Устройство имеет козырек 15, редуктор и привод (редуктор и привод на чертеже не показаны),151645 Работа устройства осуществляется следующим образом.Шпули А, скатывающиеся по наклонной направляющей 1 при вра. щении планшайбы 2, попадают в ячейки и транспортируются роторным способом к ножам 9, которые при качательном движении, получаемом от привода через рычаг 11 и ось 12, проникают через намотку в их пазы. Проникновение ножей 9 в намотку и пазы шпуль А...

Номер патента: 151646

Опубликовано: 01.01.1962

Автор: Зайцев

МПК: B65H 73/00

Метки: затрачиваемых, остатка, прибор, пряжи, стаскивание, усилий, уточных, шпуль

...сбоку).Прибор имеет рамку 1, подвижную на крюке динамометра (на фиг. 1 и 2 не показан), несущую упоры 2 и 3 для шпули А, и подвижную на ней вторую рамку 4, несущую тиски 5 для захвата и стаскивания остатков пряжи со шпуль.Рамка 1 состоит из тяг б, закрепленных между дисками 7 и 8, причем последний снабжен скобой 9 для соединения с крюком динамометра и несет подпружиненный упор 3; а рамка 4 - из тяг 10 и 11, закрепленных на,поперечине 12, соединенной в нижней части прибора с надеваемой на другой крюк динамометра проушиной 13, и жестко связанных с диском 14. Последний соединен с тягами 15, несущими тиски 5.Работа прибора осуществляется следующим образом,Скобу 9 и проушину 13 надевают на крюки динамометра, а шпулю А с Остатком пряжи...

Номер патента: 152239

Опубликовано: 01.01.1962

Авторы: Варежкин, Виноградов, Грищенко, Иевлев, Плоткин, Свиридов

МПК: B26D 7/08, B26D 7/18, B65H 7/14 ...

Метки: агрегату, лагенов, линовально-тетрадному, обрезки, поперечной, разрезки, четырехтетрадных

...29 и вспомогательному транспортеру 37, которые и выводят его в сборник 44.Возврат колодки 40 происходит под воздействием пружины 45.Резальная секция устройства выполнена в диде транспортера 45,состоящего из ведсмого 47 и прижимного 48 валиков и транспортерных лент 49, подводящих лаген к упорам 50 таким образом, что передняя кромка его оказывается лежащей на неподвикном нижнем ноже51. пад которым смонтирован подвижный нож 52 с подпружиненнымприкимом 53,152239При опускании ножа 52 обрезается переднее поле лагена, после чего нож 52, прижим 58 и упор 50 поднимаются, освобождая путь для лагена, который, подхватываясь лентами 49, подводится к упорам 54, занимающим в этот момент нижнее положение.Находясь около упоров 54, лаген зажимается...

Номер патента: 152378

Опубликовано: 01.01.1962

Авторы: Первушин, Цветков

МПК: B65H 35/04, D21F 13/06, D21G 9/00 ...

Метки: валу, картона, картоноделательной, листов, многослойного, разрезания, съема, форматному

...слоев, необходимо дать возможность выходу попавшего с массой воздуха во избежание образования пузырей. Для этого служит резиновая лента 2, закрепленная на кронштейнах 3 при помощи зацепов 4, которые при вращении вала 1 скользят по направляющей 5, при этом лента прижата к поверхности вала. В месте схода с направляющей лента резко отходит от поверхности вала и вырывает полосу элементарного слоя приставшего к ее поверхности, Когда лента проходит мимо щелевого спрыска б, этот слой смывается и поступает в сборник.152378Звездочка 7 взаимодействует с кулачком 8, укрепленным на валу 9 барабана, и выступом 10 тяги 11, после намотки определенного числа слоев, отсчитываемых звездочкой, тяга через систему рычагов перемещает подвижной упор 12....

Номер патента: 152827

Опубликовано: 01.01.1963

МПК: B65G 57/00, B65H 31/00, B65H 31/28 ...

Метки: 152827

...подъемно-опускными столами, а также приемного транспортера с перемещающимся в вертикальной плоскости отдающим концом, обеспечивающим подачу изделий на верхний или нижний подающий транспортер. Установка такой конструкции обеспечивает механизированную ыепоерывную укладку в стопу листов,На чертеже схематически изображена описываемая установка, вид сбоку.Подъемно-опускные столы 1 и 2 оборудованы перемещающимися по рельсам тележками 3 и 4, подающими и убирающими поддоны для укладки листов 5. У каждого подьемно-опускного стола расположены отда 1 ощие концы установленных друг над другом подающих транспортеров б и 7, привод которых осуществляется через клино-ремегп 1 у 1 о или цепную передачу 8 от электродвигателя 9. Перед подающими...

Номер патента: 152866

Опубликовано: 01.01.1963

МПК: B65H 26/00, D06C 27/00

Метки: 152866

...ткань 2 последовательно соединена с сопротивлением 3 смещения. В электрическую схему включены также реле 4, исполнительный механизм - промежуточное реле 5, лампа б, срабатывающая при обрыве цепи, и сигнал 7.Принцип работы устройства основан на электропроводности мокрой ткани, при обрыве которой электрическая цепь разрывается и подается импульс исполнительному механизму.Устройство включается в работу одновременно с включением двигателя главного приводя 8 олок-контактом 9.М 162866 При нормальной работе сопротивление 3 смещения больше сопротивления ткани и падение напряжения на нем больше, чем на ткани.Отрицательный потенциал. снимаемый с сопротивления смещения на сетку лампы б, уменьшается и лампа б отпирается, Реле 4 срабатывает и...

Номер патента: 152869

Опубликовано: 01.01.1963

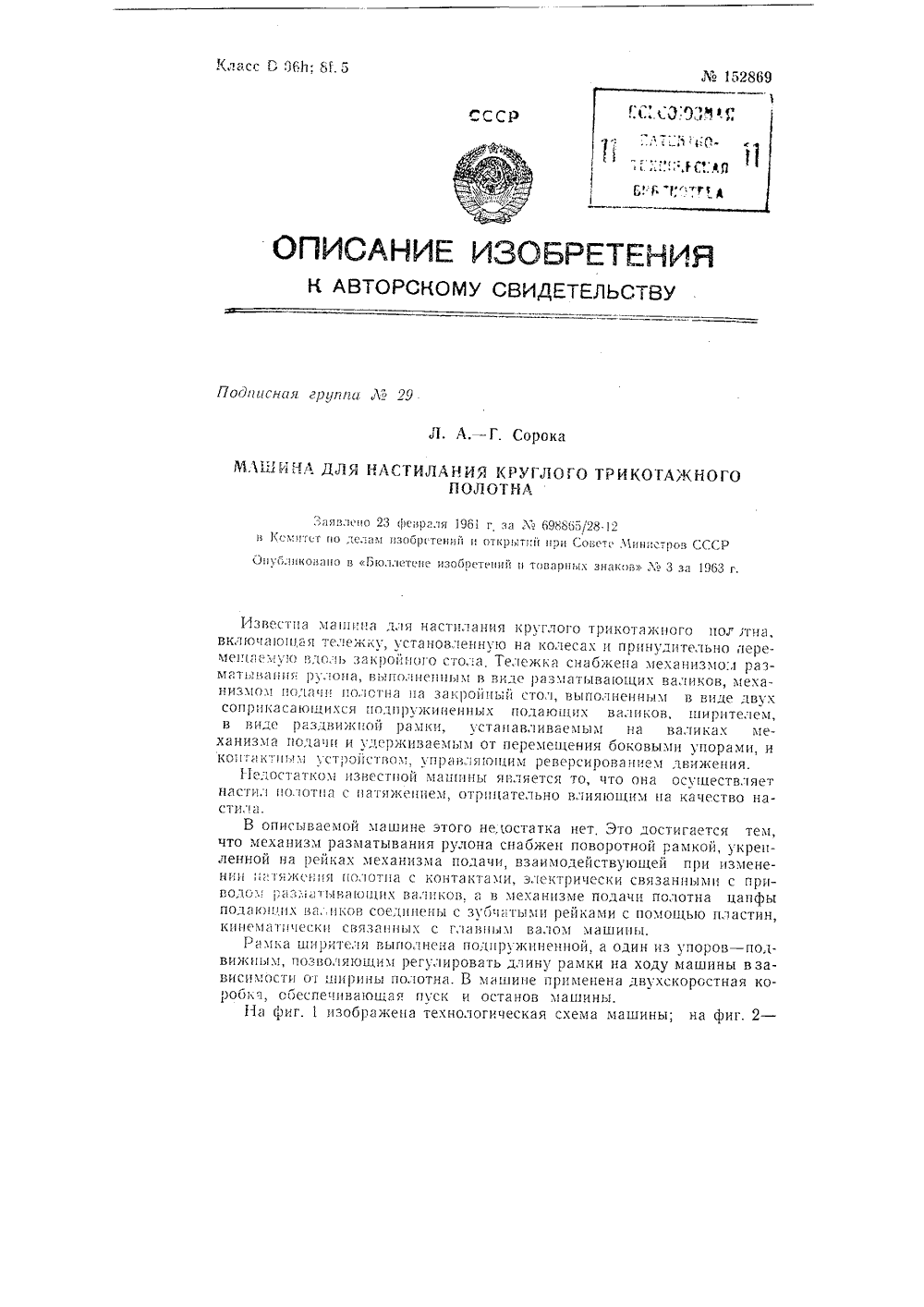

МПК: B65H 45/103

Метки: 152869

...ПОГП 1 руЖП 1 у 10 рзмк И Они)3 юп(у)0 Одни Коном 0 с) Бпжый упор .333 др Гим 0 ПОДВИЖНЫЙ ) ПОП 36,В ЗсБПС 1)10 т) О П)ирНЫ ПОЛОТ 2 130,БИНИ МПОр ПЕрМСПсЕ ГСЯ ра 3 Н цС.3 .(Од .13 3 ПЫ. 1 СрС 1(Пи ПО,БИЖНОГО Мора сосПЕСТБ 1 яСТСЯ ОТ 133;(031 Кс 3 с ЕЗ Ко)33 сСГСК Ю Пс)3)У П)ССЕР(.Н 1: И Р(1 ЛИРОБО- ьЙ Бинт 19.Т 23(5 констрмкция 1333 тел 51 позв 0,51 т с ВысокОи то 1 ость 10 соВмеПс)Ь ОД 3 ГРОДОЬНУЮ КРО 1(М НЗС И с, 3 ОГКЛОНС.НИ 5 ИРИНЫ ПООТНЗ ОУДТ ГОЖИТЬС 51 НЗ ДРГМЮ КРОМ( с 1 СТИ;12.,",Л 53 ВСГИсЕ 3515 СКОРОСтнастИЛЗ 1, РС 3 РСП)ОВЗНИ 53 тЕЛЖК 1 ПРИ М 3313 с)ЛЬ 30 п СК 01)ОСТИ 3 ТЗКЖЕ ПУСКЗ И ОСГЗ 10 БЗ МЗНРПЬ НРИМСЯЕТС 51 дв,хскорост 3353 короок 2,.1 викис т) ежкнроисодит с ед 10 им 00- Рс 130)1. ЕРЕД 110;ХО 01 ЕЕ 3( КОНЦМ Пс 1...

Номер патента: 152878

Опубликовано: 01.01.1963

МПК: B41F 33/16, B65H 63/00

Метки: 152878

...полотна замыкаются контакты 14 - 16 и 16 - 17 реле цикла автоматической склейки рулонов (КРЦА), При этом по цепи 14 - 16 - 18 включается пусковое реле 1 РП, пускающее двигатель ДТ ленточного транспортера 7.Второй контакт реле КРЦА замыкает цепь питания катушки шагового искателя 1 ШИ.С поворотом фальцующего барабана 1 замыкается контакт КВШИ включения шагового искателя, и катушка шагового искателя 1 ШИ получает питание. После размьисания контакта КВШИ, который замыкается в пределах оборота фальцующего барабана на 30 - 35 О, питание с катушки 1 ШИ снимается, и контактная группа передвигается на следующую пластину.После нескольких оборотов фальцующего барабана контактная группа 1 ШИ попадает на пластину 19. При этом срабатывает...

Номер патента: 152879

Опубликовано: 01.01.1963

МПК: B65H 3/10, B65H 3/52, B65H 5/08 ...

Метки: 152879

...вакуум-присосами, выполненными как и у цилиндров 4 и 5, и ниточным транспортером, бесконечные нити которого оги.бают концевой вал 34, натяжной валик 35 и вал 3 б, Поворот цилиндров 32 и 33 осуществляется (фиг. 1) червяком 37 через червячноеколесо 38, сидящее на цилиндре 33. Червяк 37 приводится во враще152879ние контрприводом, связанным с главным приводом 39 ременной передачей при получении импульса, например, от конечного выключателя взаимодействующего с кареткой.При обработке заготовок кроя из очень мягких, легко деформирующихся материалов, для которых верхнее относительно каретки расположение пачек кроя неприемлемо, устройство выполняется с расположением пачек под кареткой (фиг, 6 и 7). В этом случае бункерное устройство...

Номер патента: 153036

Опубликовано: 01.01.1963

МПК: B65H 69/06, D07B 7/16

Метки: 153036

...пусковая электроаппаратура 12, кнопки И реверсивного запуска мотора, зажим 14 для крепления троса, стойка 15 для поддержки свободного конца троса, приводная - тормозная система 1 б, педаль 17 включения и концы 18 и 19 сращиваемого троса.Кнопкой 18 включается поворотный механизм в противоположную сторону раскручивания стального каната перед заплеткой, в результате чего канат закручивается и пряди становятся на свое прежнее место.Для уплотнения первого захода заплетки освобождается фиксатор верхнего суппорта 5, Нажатием педали 17 включают винт 4, которыйЛЪ 153036опускает суппорт 7 вниз вместе с зажатым в тисках канатом и протягивает через калибрующие губки 3 ту часть каната, в которой произведен первый проход заплетки для ее уплотнения...

Номер патента: 153044

Опубликовано: 01.01.1963

МПК: B65H 54/52

Метки: 153044

...подпружиненным колпачком, взаимодействующим во вреъ 1 я заработки Ооон 1 ы с Орусом машины.Ня фиг. 1 схематически пзооражен описываемый приклон; ня фиг. 2 - п,1 ечо рычага, сняоженное подпрун(иненны 1 колпачков,Приклон выполнен в виде двуплечего рычага, одно,.лсчо 1 сэторо 10 снабжено колпачком , Рычаг связан с прухкнно 2, уппря:ощейси с одной сторо;1 ы в колпачок, а с другой - в свободно посаженную втулку 3. Мотальа 15 зяши 112 сняожена брусоъ г и Оар 202 нчп 1(2 ми д,Во время заработки бобины А прун(ина 2, упираясь в колпачок и втулку, вызывает взаимодействие колпачка с брусом машины. Таким образом, приклон при минимальной наработке имеет дополнительный упор, позволяющий исключить вибрацию веретена и увеличить плотность 11...

Номер патента: 153173

Опубликовано: 01.01.1963

МПК: A23G 3/00, B65H 47/00

Метки: 153173

...вибростолом, с отверстиями 8-, неподвижная направляющая гребенка 9 и смонтированная над ней щетка 10, вращаемая промежуточным валом 11; приводной вал 12 с двумя эксцентриками, передающими через шатуны 13 колебательные движении виброплощадке и вибростолу; общий распределительный вал 14, передающий движение всем приводным валам от электродвигателя .Ж153173Корпуса конфет поступают по транспортеру от отливочной машины в приемный бункер 1, из которого, получив направленное движение в результате колебаний бункера, перемещаются в лоток 2.В процессе поворотов лотка 2 в обе стороны относительно вертикальной оси, корпуса конфет равномерно распределяются по всей ширине виброплощадки 7 и через ее отверстия 8 падают (проваливаются) в желоба...

Номер патента: 153249

Опубликовано: 01.01.1963

МПК: B65H 73/00

Метки: 153249

...реле времени.Уточные шцули 3 с наличием на них остатков пряжи поступают вбарабан 1 из бункера (на чертеже не показан) через загрузочный лоток 9,тановлена труба 10,ерез шестеренчатчю153249передачу 11, Труба 10 подклнцсня через патрубок 12 к вявд и-насосу (ня чертеже не показан). Вдоль трубы 10 по ее образующим выполнены щели 13, в которых передвигаются ножи 14, несколько выступающие над наружной поверхностью трубы. Ножи 14 приводятся в движение бесконечной цепью 15.Работа устройства осущестьляется следующим образом,Уточные шпули 3 по загрузочному лотку 9 поступяк)т к шнеку 2 барабана 1 (имеющего реверсивное врапсение).Так как ямп,итуды колебаний шнека - при его 1)еве 1)сировании по часовой и против часовой стрелки создаются прц помощи...

Номер патента: 153272

Опубликовано: 01.01.1963

МПК: B21D 43/10, B30B 15/30, B65H 20/18 ...

Метки: 153272

...механизма 1 и подающего блока 2 с подвижной кареткой 3,Штампуемая лента 4 из разматывающегося рулона 5 захватывается клиньями 6 каретки 3 и подается к штампу 7. При этом отвод каретки в исходное положение производится рычагами 8, взаимодействующими с кулачком 9, установленным на валу 10 пресса 11, Эксцентричность кулачка 9 выбирается такой, чтобы каретка 3 отводилась на расстояние, несколько меньшее размера детали, выштамповываемой из ленты 4. Рабочее движение каретки вместе с лентой осуществляется пружинами 12, которые сообщают ленте такое инерционное усилие, что онаМ 153272перемещается до упора в ограничитель 13 штампа, находящийся на линии переднего фронта пуансонов 14. Движению ленты в обратном направлении препятствуют клинья 15...

Номер патента: 153428

Опубликовано: 01.01.1963

МПК: B65H 54/88, D01H 11/00

Метки: 153428

...первое из которых выполнено в виде вентилятора 1, укрепленного на нитераскладывающем барабанчике 2, а второе - в виде трубы 3, соединенной с создаваемым отсасывающим вентилятором 4 вакуумом, снабженной пухоулавливающими чашками 5 и проложенной вдоль машины: В каждой чашке размещен конус б с винтом 7 для регулирования проходного сечения конуса. Отсасывагощий вентилятор 4 центробежного типа состоит из кожуха (улитки) 8 и рабочего колеса (крыльчатки) 9 и приводится во вращение электродвигателем 10, Для улавливания пыли установлен рукавный фильтр 11 из ткани.М 153428 Работа устройства осуществляется следующим образом.При включении нитераскладывающего барабанчика 2 вентилятор 1 создает воздушный поток, увлекающий за собой...

Номер патента: 153716

Опубликовано: 01.01.1963

МПК: B65H 26/00, D06C 27/00

Метки: 153716

...уширенное основание 5 взаимодействующего с движущейся тканью щупа 6. Основание 5 с обеих сторон зажато петлями 7 и 8 надетых на палец 4 винтовых пружин 9 и, имеющих прямые концы 11 - 11 и 12 - 12, На концы пальца 4 шарнирно надет и подпружинен фартук 18, взаимодействующий с кнопкой открытого контакта 2, расположенного на контактном датчике,Фартук 13 зажат между парами концов двух винтовых пружин 9 и 10, которые работают на раскручивание в противоположных направлениях.Концы 12 - 12 пружины 10 нажимают непосредственно на фартук 13, а концы 11 - 11 пружины 9 закреплены на стенке корпуса 1,Приспособление монтируется на машине так, что взаимодействующий с тканью 14 щуп 6 (см. фиг. 2) отклоняется на пальце 4 вниз и нажимает на петлю 8...

Номер патента: 153719

Опубликовано: 01.01.1963

МПК: B65H 19/30

Метки: 153719

...муфта 4 сцепления, а надругом - две звездочки 5 и б.От муфты 4 получает движение механизм П. Для этого муфта 4через звездочку 7 передает движение валу 8, который через систему передач 9-10 и 9 аа вращает шестерни 11 и 11 а, установленные в подшипниках 12 и 12 а.В ступицах шестерен 11 и 11 а сделаны отверстия, через которые нашпонках пропущены валы 13 и 13 а, несущие на концах консольные намоточныс конусы 14 для рулона. Скользящие в направляющих 1 о валы15371913 и 13 а для сообщения им возвратно-поступательного перемещения шарнирно связаны с двуплечим рычагом 1 б, тягой 17 и кривошипом 18, получающим вращение от звездочки 5 через звездочку 19, конические шестерни 20 и "электромагнитную муфту 21-22. Вторая электромагнитная муфта...
